汽车电路图的识读方法(以通用别克车系为例)
汽车电路图的识读一、基础知识概述1.汽车电路图的特点汽车电路图主要用于表达各电气系统的工作原理及电器之间的连接关系，常见的表达方式主要有电路原理图、电气线路图和线束图。
本项目我们以目前各大整车制造厂商普遍采用的汽车电路原理图来介绍电路图识读的相关知识。
汽车电路原理图是用规定的图形符号，根据汽车各系统的工作原理和电器设备的连接关系绘制而成的。
汽车电路原理图是现在最常见的汽车电路图，既可以是全车电路图，也可以是单元电路图。
汽车电路原理图在绘制的时候不讲究电器设备的开关、安装位置和线路走向，用简明的符号代替电器设备，根据绘图的需要布置汽车电器设备的位置和线路走向，使得电路图简洁清晰，电路简单明了，电器设备间的连接控制关系十分清楚。
汽车电器原理图通常有以下特点：①导线都标注有颜色代码和规格，在有的车型上还标有线路代码。
②汽车电器设备符号旁边都标有设备名称和代码。
③过载保护装置都标有规格、代码和安装位置。
④电路图中的开关、继电器等控制器都处于断开状态，用电器都处于停止工作状态。
图1-1 汽车电路原理图示例2.汽车电气符号要看懂或分析汽车电路图，首先必须了解电路图中的图形符号和文字符号的含义。
下表是通用车系常用电气示意图符号及其说明：表1-1 通用车系常用电气示意图符号及其说明3.汽车电路导线标注在维修汽车电路时，为了快速方便地根据电路图在线束中查找到导线，在汽车电路图中对导线的颜色、所属的电器系统，甚至线束编号（上海通用车系）等进行了标注。
下表是通用别克车系的电路图导线颜色代号：表1-2 别克车系电路图导线颜色代号注：如果导线的颜色代号为“XX/”格式，则表示此导线为单一主色导线；如果其颜色代号为“XX/XX”格式，则表示此导线为辅色导线，其前面的缩写代表主色，后面的缩写代表辅色，例如“BK/GY”即表示该导线的主色为黑色，辅色为灰色。
此外，通用别克车系的所有搭铁、直列式连接器和接头都有相应的识别编号，与其在车辆上的位置相对应。
别克君越发动机维修电路图(发动机控制系统示意图 (LE5)
9.3.2.2 发动机控制系统示意图(LE5)
模块电源、搭铁、串行数据和故障指示灯
5 伏 1、5 伏 2 和低电平参考电压总线（第 1 页，共 2 页）
低电平参考电压总线（第 2 页，共 2 页）
发动机数据传感器–压力、温度和节气门控制系统
发动机数据传感器–氧传感器
点火控制–点火系统
点火控制系统–凸轮轴、曲轴、爆震传感器和凸轮轴执行器
燃油控制系统 - 喷油器
燃油控制系统–燃油泵控制
燃油控制系统 - 蒸发排放控制系统
受控/受监测子系统参考
汽车技师帮技术资料---别克君越发动机维修电路图(发动机控制系统示意图 (LE5)。
《汽车电路读图(第3版)》电子教案 第十一章 通用轿车电路读图方法
上一页 返回
上一页 下一页
第一节 通用轿车电路读图的一般 方法
由动力总成控制模块（PCM）中的C1插头30号插脚进入PCM中。 8――表示直列线束连接器，右侧“C101”表示连接插头编号 （其中C表示连接插头），左侧“C”表示直列线束连接器的C插 脚。 9――表示输出电阻器，这里用来把制动灯开关的信号以一定的 电压信号的形式输出给动力总成控制模块PCM的内部控制电路。 10――表示动力总成控制模块PCM为对静电敏感的部件。 11――符号表示搭铁。 12――表示电磁阀，此处表示在自动变速器内部的TCC锁止电磁 阀，此电磁阀控制液力变矩器内部锁止离合器的结合。它在点
上一页 下一页
第一节 通用轿车电路读图的一般 方法
火开关处于点火或启动挡时，通过23号10 A的熔断器供电。 13――表示带晶体管半导体元件控制的集成电路。这里为动力 总成控制单元PCM内部集成的控制电路，控制电磁阀驱动电路通 过PCM搭铁。 14――表示输出电阻器。PCM提供5 V稳压通过内部串接电阻与 自动变速器油温传感器（TFT）连接，同时将自动变速器油温传 感器（NTC型电阻）信号传给PCM。 15――表示动力总成控制模块PCM的C2连接插头的68插脚
在读懂电路图的同时还应清楚PCM在什么情况下控制继电器 12搭铁，其条件为：
上一页 下一页
第二节 别克轿车电路读图实例
①当发动机冷却液温度超过106 ℃。 ②当请求A／C且环境温度高于50 ℃。 ③当A／C制冷剂压力大于1.31 MPa。 ④当点火关闭且发动机冷却液温度高于140 ℃。
对于风扇高速控制，PCM延后右侧冷却风扇电机和继电器10 控制达3 s。3 s延时后可确保冷却风扇电负荷不超过系统的容 量。
别克电气元件位置图(2)
三、转向系统电气元件位置图翻转式转向盘/转向柱电气元件位置图见图9-1-18所示。
图9-1-18 翻转式转向盘/转向柱电气元件位置图1-转向盘2-自动变速器变速锁控制执行器（BTSI）3-C201在线连接器（转向盘线束侧）4-制动灯开关C2连接器（转向盘线束侧）5-制动灯开关C1连接器（转向盘线束侧）四、HV AC系统元件位置图HV AC系统元件位置如图9-1-19~图9-1-30所示。
图9-1-19 前仪表板的后部元件位置1-前灯线束2-外界环境空气温度表传感器图9-1-20 仪表安装板的后部右侧电气元件位置1-真空电磁阀2-辅助设备（RAP）继电器，后窗除雾继电器、后舱盖释放继电器和驾驶员开锁继电器图9-1-21 发动机的右侧下部电气元件位置1-爆震传感器2-发动机油压力指示开关3-C172（至RF轮速传感器）4-A/C压缩机离合器线圈5-发动机罩内辅助设备接线盒，C3（前灯线束）图9-1-22 发动机舱的左侧电气元件位置1-二级节流孔管2-A/C储能器3-A/C制冷剂压力传感器4-A/C压缩机图9-1-23 发动机舱的右侧电气元件位置1-储能器2-A/C制冷剂压力传感器图9-1-24 仪表底板的中央部位电气元件位置1-HV AC控制总成（CJ4）连接器2-HV AC控制总成（CJ4）图9-1-25 IP舱后边、HV AC总成（C60）的右侧电气元件位置1-仪表底板（IP）线束2-鼓风机电动机3-鼓风机电动机电阻器连接器4-LH温度执行器5-模式执行器真空管图9-1-26 IP舱后边、HV AC总成（CJ4）的右侧电气元件位置1-仪表线束2-真空电磁阀3-鼓风机电动机4-鼓风机电动机电阻器5-后温度执行器6-模式执行器图9-1-27 仪表底板（IP）的中心部位电气元件位置1-HV AC控制总成（C60）2-HV AC控制总成（C60）连接器3-HV AC真空连接器（C60）4-HV AC真空控制端（C60）图9-1-28 仪表底板（IP）的左后侧电气元件位置1-仪表底板（IP）线束2-LH温度执行器连接器3-LH温度执行器图9-1-29 地板操纵台的后面元件位置1-中央操纵台2-后HV AC控制总成图9-1-30 仪表底板（IP）的右后侧电气元件位置1-二级节流孔管2-P101 3-保险丝盒五、SIR系统主要元件的位置图SIR系统主要元件的位置图如图9-1-31所示。
别克车身电气3
车内照明灯调光控制电路见图 "! 和图 "#。 调光器开关是一个可变
!"
!""#$%
汽车维修

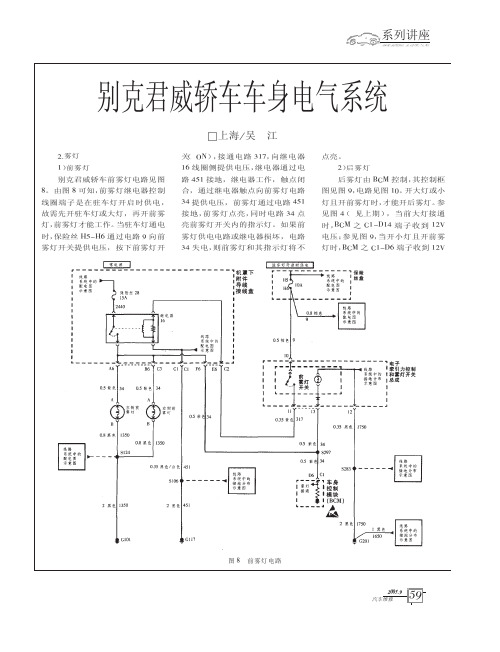

别克君威轿车前雾灯电路见图 $。由图 $ 可知， 前雾灯继电器控制 线圈端子是在驻车灯开启时供电， 故需先开驻车灯或大灯，再开前雾 灯， 前雾灯才能工作。 当驻车灯通电 时， 保险丝 %&’%( 通过电路 ) 向前 雾灯开关提供电压，按下前雾灯开
