无极绳绞车及尾轮安装管理规定
无极绳绞车管理规定
桃园煤矿无极绳绞车管理规定为加强机电运输设备管理工作，确保无极绳绞车平安运行，充分发挥设备效能，防止无极绳绞车事故的发生，特制定本规定。
一、设计1、技术科根据各生产采区内部要优先选用无极绳绞车作为辅助运输工具。
巷道设计时要提前考虑无极绳绞车的使用条件。
2、根据使用巷道条件、运输对象、使用要求，完成无极绳布置设计。
绞车安装位置巷道〔硐室〕宽度在3.5—4m，特殊情况进展扩巷。
3、使用无极绳绞车运输的钢轨设计要符合"煤矿窄轨铁道维护质量标准"的要求。
坡度变化平缓，竖曲率半径≥15m，平曲率半径≥9m。
道岔较多的巷道，为保证副绳顺利通过，在道岔处需使用木轨枕。
4、轮组布置图设计数量要符合平缓过渡、均衡受力布置。
5、新无极绳绞车要设计调度车场，轨道平直，车场双轨之间平安距离不小于900mm。
车场长度不低于10m。
选用无极绳专用道岔，必须使用尾车。
二、选型1、机电科应依据我矿风巷、机巷的实际情况对无极绳绞车合理选型。
2、无极绳绞车选型应满足"煤矿平安规程"相关要求，符合"机电设备完好标准"和"无极绳绞车检修技术标准"。
3、无极绳绞车要具有专用的无极绳绞车综合保护装置：〔1〕、要实时显示牵引车的运行状态，监控画面上要有无极绳绞车运行剖面图。
〔2〕、要有越位、超速、欠速、打滑、断绳、自动定位等保护功能。
出现故障并能发出语言灯光报警提示。
〔3〕、具有移动通讯功能，可以实现跟车人员和信号工随时随地与绞车司机进展通话、打点、紧急停顿绞车的运行。
〔4〕、电控形式：风巷选用变频调速，机巷选用软启动。
4、信号装置：机头、机尾和巷道内每隔100米要安装一套能打点、通话并能发出"正在行车、严禁行人〞语音声光警示信号装置5、无极绳绞车要有正规的操作台，操作台上要有正向运行、反向运行、急停、正向点动、反向点动等按钮，操作台和综合保护装置要合二为一，实行上锁管理。
无极绳绞车安装要求措施
淮沪煤电公司丁集煤矿措施名称：1422(3)高抽巷无极绳绞车安装、使用安全技术措施施工单位：编制人：审核：区长：编制日期：审查单位及人员开拓二区202队：生产技术科：机电办：安监处：调度室：批准掘进副总：机电副总：总工程师：会审意见1、尾轮固定：打不少于6根地锚直接固定于底板岩石上，然后用40T锚链锁住尾轮。
2、保证轨道质量，轨道必须专人检查维护，保证轨道质量符合《煤矿窄轨运输轨道质量标准》的要求，并适当缩小轨枕间距为700 mm。
3、按说明书及图纸的要求打好水泥基础，尺寸误差不得超过规定，尤其关键尺寸：如中心线、安装水平标高的控制等。
4、安装完毕后要由机电办组织相关单位验收，确认合格后方可使用。
5、上部JD-25KW绞车不能和无极绳绞车同时打运。
6、尾轮要加工防护罩。
7、无极绳紧绳要用手拉葫芦，严禁开动无极绳绞车紧绳。
8、无极绳两头绳头要从梭车下面断绳保护器的穿绳孔穿入确保保护有效。
9、打运前认真检查轨道、绞车及斜巷安全设施，确认安全后方可打运。
1422(3)高抽巷无极绳绞车安装、使用安全技术措施一、工程概况为减少1422(3)高抽巷打运环节，确保安全顺利地打运设备材料，由矿领导安排我队在1422(3)高抽巷无极绳硐室内安装一台SQ-80无极绳绞车。
无级绳硐室在1422(3)高抽巷拨门向内320米(即6#钻场向西约30米)，1422(3)高抽巷施工完后无级绳绞车运输距离全长约1700m。
为确保无级绳绞车安装质量及使用安全，特编制本措施。
二、施工前的准备工作1、提前备好浇注无极绳基础的土产料，并打运至施工地点。
2、机电设备入井前必须进行检查检修，并进行试运转调试，合格后方可贴防爆合格证入井安装。
3、电器设备和电缆入井前必须进行绝缘电阻摇测和耐压试验，合格后方可入井安装使用。
4、易碰坏的设备和电缆装车后要用木板或旧皮带保护好。
5、备好起吊用具，如3T、5T葫芦、40T起吊锚链三、安装步骤及方法1．将无极绳的主机及涨紧部打运到施工地点，并按设计图挖好无极绳主机及涨紧器基础，同时打好护底锚杆，护底锚杆的外露长度在300-500 mm。
无极绳绞车安装、使用、维护管理规定
无极绳绞车安装、使用、维护管理规定无极绳绞车安装、使用、维护管理规定为加强我矿无极绳绞车管理工作，确保其安全运转，充分发挥效能，防止事故发生，结合我矿具体情况，特制定口孜东矿《无极绳绞车安装、使用、维护管理规定》，请各相关单位严格遵照执行。
一、无极绳绞车的安装1、无极绳绞车入井前，由机修厂在地面检修好后并由使用单位、机电办质检组验收合格后，方可入井。
2、无极绳绞车安装前施工单位必须编制安全施工技术措施，明确施工、安全、技术负责人。
安装措施中应包括无极绳绞车硐室尺寸、无极绳绞车型号、无极绳绞车安装地点、安装尺寸、照明和信号的安装位臵、钢丝绳型号、长度、最大载荷量、提升重物时钢丝绳的安全系数，以及上、下山安全设施等。
3、无极绳绞车安装前必须根据安装无极绳的型号提前设计绞车硐室，绞车硐室尺寸一定要按厂家提供的说明书内绞车基础图施工，（可利用原有巷道布臵），为确保绞车司机前方视线开阔，绞车前方硐室壁帮遮挡部分必须刷去，施工单位按设计要求进行施工并保证顶板、帮部的支护良好。
4、无极绳绞车安装前必须根据施工措施及无极绳绞车生产厂家提供的说明书或图纸的要求进行安装，绞车本体、前压绳轮、拉紧尾轮及尾轮必须打混凝土地基固定（拉紧尾轮及尾轮可根据巷道情况打立柱固定）；主压绳轮、副压绳轮、托绳轮、拐弯轮在巷道条件好的情况下可不作基础，如坡度较大，拐弯半径小应作基础或打锚杆固定。
基础要与巷道底板连接牢固，如巷道底部煤层较厚时，应在基础中加打地锚。
尽可能选择平巷或坡度较小的巷道布臵基础，但在坡道上打基础时，基础上表面应水平。
5、牵引绞车如为解体下井（解体时须作好记号，尤其是垫铁的对应记号），先在安装地点进行组装，然后利用手拉葫芦等工具将设备移动到基础上，再固定地脚螺栓6、拉紧部安装：首先将拉紧油缸用销轴固定在绞车本体上、张紧尾轮安装于基础（或立柱）上，然后用钢丝绳将拉紧歪轮用钢丝绳通过张紧尾轮与拉紧油缸上拉紧绳连接起来。
无极绳绞车安装标准
无极绳绞车安装标准白坪煤业公司无极绳绞车安装标准签发：本标准适用于SQ系列、JW系列无极绳绞车的安装使用。
一、选型计算及安装验收无极绳绞车的选型需经机电运输科进行选型计算，出具《绞车选型计算说明书》和《负荷审批》后方可进行安装，安装结束经验收合格后方可投入运行。
无极绳绞车使用单位，要指定专人负责对无极绳绞车运行轨道、绳轮组件、弯道装置等全面检查，发现问题及时处理，保证轨道线路的畅通。
二、无极绳绞车轮组安装标准1、无极绳绞车轮组使用“压板+螺栓”安装方式，压板、螺栓、螺母齐全，轮组安装后与轨道垂直不偏斜；2、主压绳轮组、副压绳轮组、托绳轮组安装地点无积水、无积煤、轮转动灵活无损坏、弹簧无积煤失效，设置轮组安装坑（以漏出轮组下沿为准）；3、平巷段轮组安装标准①、每30m安装一组托绳轮（以不磨绳为准，磨底区段可适当加密）；②、每30m安装一组副压绳轮组；③、每45m安装一组主压绳轮组；4、凹坡段轮组安装标准①、托绳轮组安装入坡和出坡上平台处，坡中间可根据实际情况安装（以钢丝绳不磨绳为准），原则上平段不安装托绳轮组；②、在入坡和出坡坡底处各安装2组副压绳轮组（间距3米，最低部副压绳轮组距坡底不大于1米）。
平段副压绳轮组间距3米（平段少于3米的安装两组副压绳轮组，间距平均布置）；③、在入坡和出坡坡底处各安装2组主压绳轮组（间距3米，最低部副压绳轮组距坡底不大于1米）。
平段主压绳轮组间距3米（平段少于3米的安装两组主压绳轮组，间距平均布置）；④、设置防弹绳装置（平段小于等于8米，设置1道；平段大于8米，设置2道）。
5、凸坡段轮组安装标准①、托绳轮安装在入坡和出坡上平台变坡点处，平段间距30m （以不磨绳为准），原则上坡底不设置托绳轮组。
②、在入坡和出坡下平台边坡点处，各安装2组主压绳轮组（间距3米，最低部副压绳轮组距坡底不大于1米），平段不安装副压绳轮组；③、在入坡和出坡下平台边坡点处，各安装2组主压绳轮组（间距3米，最低部主压绳轮组距坡底不大于1米），平段不安装主压绳轮组；6、弯道轮的安装标准①、弯道轮设置在平巷段，严禁设置在凹凸坡区段；②、轨道内侧必须安装护轨装置；③、弯道轮3件为1组；④、当水平弯道角度较大时，需打锚杆辅助固定弯道轮组。
无极绳绞车安装使用管理规定
附件4：无级绳绞车安装使用管理规定为了加强机电设备管理工作，确保无极绳绞车安全运行，充分发挥设备效能，防止无极绳绞车事故的发生，结合集团公司无极绳绞车使用实际，特制订本规定：1.无极绳绞车的使用范围：焦煤集团采掘工作面的运输巷道2.无级绳绞车的工作特征：2.1无极绳绞车可以在平巷运输，也可以在斜巷运输，向下运输时，倾角不得大于16°，向上运输时，倾角不得大于10°。
2.2无极绳绞车的最大牵引力：型号SQ-80型的最大牵引力为80KN，SQ-90型的最大牵引力为90KN。
2.3无级绳绞车在梭车前面或后面串列1节车辆，整体运送液压支架等大型设备时，采用硬连接。
3.无极绳绞车及相关附件的安装要求：3.1.无极绳绞车安装要有设计，安装完验收合格后，才能使用。
3.2无极绳绞车和张紧装置的安装位置应选择宽阔地段或扩大巷道断面，并符合设备布置、安装及检修距离等要求。
3.3无极绳绞车基础高于张紧装置基础100mm。
3.4尾轮必须打基础固定，并在尾轮后面打地锚拉紧尾轮。
拉移大型超重设备时尾轮必须打基础固定；随工作面推进尾轮需移动时，运送非大型超重设备时，尾轮可不打基础，但必须采用不少于四颗压柱的方式进行固定。
3.5轮组安装：压绳轮组用压板、螺丝固定在钢轨的底沿上。
根据巷道的坡度和巷道的拐弯情况，进行实地安装；巷道平直时，每30m安装一组主副压绳轮；平托绳轮的安装每10～20米安装一组，并尽量安装在其他轮组或铁道木左右，防止绞车的钢丝绳与轮组或铁道木接触磨损。
3.6无极绳绞车的信号安装：信号装置由信号打点器、无线遥控对讲机等组成。
信号打点器安装在巷道下帮（安装数量依据设备说明书进行）；无线遥控对讲机不少于三部，无级绳绞车司机、梭车跟车人员、尾轮监护人员各持有一部并保持畅通。
3.7无极绳绞车的警示标志：，必须在巷道交叉口设置警示红绿灯。
，醒目、位置明显。
4.无极绳绞车维护、保养4.1维修工的维护包括:，轮衬绳槽磨损到固定绞制螺栓后要及时更换。

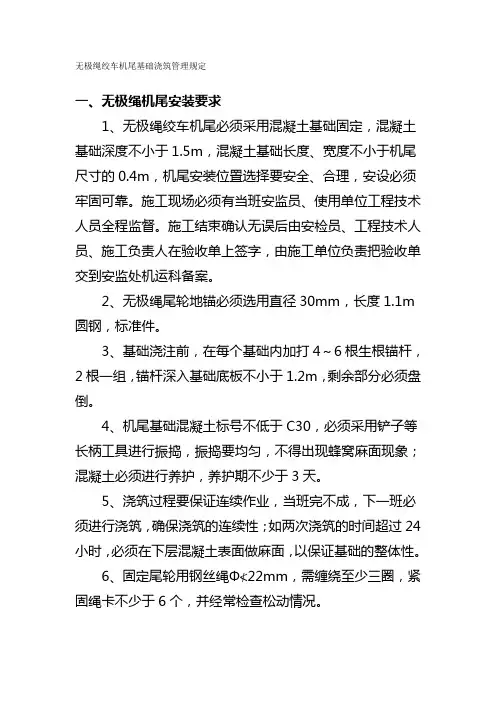

无极绳绞车机尾基础浇筑管理规定
无极绳绞车机尾基础浇筑管理规定一、无极绳机尾安装要求1、无极绳绞车机尾必须采用混凝土基础固定，混凝土基础深度不小于1.5m，混凝土基础长度、宽度不小于机尾尺寸的0.4m，机尾安装位置选择要安全、合理，安设必须牢固可靠。
施工现场必须有当班安监员、使用单位工程技术人员全程监督。
施工结束确认无误后由安检员、工程技术人员、施工负责人在验收单上签字，由施工单位负责把验收单交到安监处机运科备案。
2、无极绳尾轮地锚必须选用直径30mm，长度1.1m圆钢，标准件。
3、基础浇注前，在每个基础内加打4～6根生根锚杆，2根一组，锚杆深入基础底板不小于1.2m，剩余部分必须盘倒。
4、机尾基础混凝土标号不低于C30，必须采用铲子等长柄工具进行振捣，振捣要均匀，不得出现蜂窝麻面现象；混凝土必须进行养护，养护期不少于3天。
5、浇筑过程要保证连续作业，当班完不成，下一班必须进行浇筑，确保浇筑的连续性；如两次浇筑的时间超过24小时，必须在下层混凝土表面做麻面，以保证基础的整体性。
6、固定尾轮用钢丝绳Φ≮22mm，需缠绕至少三圈，紧固绳卡不少于6个，并经常检查松动情况。
7、无极绳机尾必须装设防护罩、安全栅栏，悬挂标示牌标注责任人；并悬挂验收合格标识牌以及验收人员名单（现场监督安检员、工程技术人员、施工负责人）。
二、无极绳绞车机尾安装验收工作流程施工单位挖筑无极绳绞车机尾基础→使用单位安装无极绳绞车机尾组件→使用单位申请验收→安监处安排当班安检员全程监督浇筑→施工单位工程技术人员现场指挥→浇筑完成后由安监员、单位工程技术人员、施工负责人共同签字验收→合格后投入使用。
三、无极绳绞车机尾管理规定1、无极绳绞车机尾不按照措施施工的，责任人进“三违”学习班学习。
2、无极绳绞车机尾不经过验收，擅自使用的，责任人进“三违”学习班学习。
3、无极绳绞车机尾未安排专人维护、检查的，使用单位机电负责人进“三违”学习班学习，并通报批评。
4、无极绳绞车机尾维护、检修责任人未对机尾检修或未填写检修记录的，责任人进“三违”学习班学习，如因检修不到位造成事故的，责任人按严重“三违”论处。
2024年无极绳绞车使用管理制度(二篇)
2024年无极绳绞车使用管理制度为了维护好和管理好无极绳绞车，确保无极绳绞车的安全可靠运行，在矿井生产中发挥节能高工效的作用，保障煤矿安全生产和职工的人身安全，特制定本管理制度，请相关单位严格遵照执行。
一、无极绳绞车的管理1.无极绳绞车必须由使用单位全面负责管理，无极绳绞车司机及信号把钩工必须指定专人，并经过专业技术培训，考试合格，持有效合格证后方准上岗操作。
2.其它单位若需在无极绳绞车运行范围内提升或运行车辆时，必须与使用单位取得联系，由使用单位派专职无极绳绞车司机及信号工进行无极绳绞车的操作，其它单位人员及非专职无极绳绞车司机、信号工严禁操作无极绳绞车或发送信号。
3.使用单位应配专职电、钳维修工，按《SQ-80型无极绳连续牵引车设备完好标准》《SQ－80型无极绳连续牵引车维修工操作规程》进行维护保养。
4.使用单位必须严格执行设备包机制，责任落实到人，组成包机小组并挂牌管理，每班由跟班队长、班长、电钳维修工各一人和无极绳绞车司机、信号把钩工机尾警戒员共同组成当班包机组。
____包机组由当班跟班队长负责，要严格执行设备交接班制度和班检制度。
二、车辆串挂规定1.进入无极绳绞车运行范围内(绞车张紧器前方上、下山下车场处至无极绳绞车尾轮处)的车辆必须按车辆联接规定与梭车可靠联接，严禁在该范围内摘挂车辆。
2.无极绳绞车运行时，梭车只允许前顶或后拉车辆，严禁梭车前方和后方同时串挂车辆，串挂车辆时必须使用合格的斜巷提升串车专用三环链，若需串挂超长物料材料车辆时，必须使用运输队制作的专用串车钢丝绳连接装置进行串挂车辆。
3.串挂矿车时可串挂____辆，串挂超长、超重、超高及各类设备大件时，只允许串挂____辆，串挂超长材料车用专用三环链无法联接车辆时可用合格的专用串车钢丝绳连接装置串车，无法进行正常串车的设备大件，必须制定专门的安全措施利用钢丝绳配合绳卡进行联接。
4.在上山串车提升时，一般采用梭车在前(靠尾轮侧)，其它车辆在后(靠绞车侧)的联接方式进行串车提升，若确需在梭车后方串挂车辆时，应尽量减少挂车数量，底速运行。
无极绳连续牵引绞车管理规定(试行)
无极绳连续牵引绞车管理制度（试行）一、无极绳绞车的安装：1、在巷道设计时，要结合无极绳绞车的使用条件，合理设计巷道的倾角及转弯半径，并预留充裕的安装空间，为无极绳绞车的运行创造条件。
2、无极绳绞车安装前必须进行设计，设计必须符合《煤矿安全规程》及行业标准中的相关规定和厂家提供的安装技术要求。
3、设计内容必须详细，包括巷道基本情况、轨道布置、绞车和张紧装置基础、托、别绳轮位置、拉车数计算，信号联系方式等。
4、设计必须由矿有关领导审批后方可施工。
5、设计说明书及图文资料必须存档管理。
6、现场必须悬挂绞车管理牌板。
7、无极绳绞车、张紧装置必须使用混凝土基础；绞车最突出部位与矿车最突出部位的横向最小距离不得小于400毫米，绞车最突出部位与巷道帮最小距离不得小于250毫米，并有足够的检修和操作空间。
二、无极绳绞车的使用与维护：1、无极绳绞车必须由使用单位全面负责管理，其它单位若需在无极绳绞车运行范围内提升或运行车辆时，必须与使用单位取得联系，由使用单位派专职无极绳绞车司机及信号工进行无极绳绞车的操作，其它单位人员及非专职无极绳绞车司机、信号工严禁操作无极绳绞车或发送信号。
2、使用单位应配专职电、钳维修工，严格执行设备包机制，责任落实到人，组成包机小组并挂牌管理3、储绳滚筒上的钢丝绳排列整齐有序，定位销锁定牢靠；4、梭车下面的车轮、压绳块完好无误；5、梭车上的随车物品、工具等放置牢靠。
6、使用中的绞车制动系统必须灵活可靠，安全制动闸必须按绞车说明书中要求维护，对制动系统必须每班检查一次并做好记录，变频调速装置必须完好。
7、轨道铺设符合完好标准，道岔位置正确。
道床无淋水、淤泥；道心无杂物、不刮卡钢丝绳；轨道距离帮和中心柱，符合《煤矿安全规程》规定，巷道中无影响车辆运行的其它隐患。
8、张紧装置及各导向轮、托绳轮、别绳轮运行灵敏可靠，不刮绳、不磨绳；各连接部位紧固有效；张紧装置中的配重合适、不落地，并和滑轮上下自如；绞车前钢丝绳导向轮里侧不准有人。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无极绳绞车及尾轮安装管理规定
无极绳绞车及尾轮安装管理规定
无极绳绞车是一种机械装置，利用绞盘来提升或拉伸物品，广泛应用于工业、建筑、运输等领域。
随着无极绳绞车的不断普及，更多的企业开始关注安全生产和设备的日常维护，因此对于无极绳绞车的安装和维护管理提出了更高的要求。
本文将从无极绳绞车及尾轮的安装管理方面进行介绍，帮助企业建立健全无极绳绞车安装管理制度，确保运行安全和设备寿命。
一、无极绳绞车安装规定
1.安装前需进行设备检查，包括电线的接线方法、绞盘的
绑扎、机器的上方和下方空间是否充足、电器安装是否正确等。
必须符合相关国家标准规定和安全生产标准。
2.无极绳绞车底座应选择坚固、平稳的地面安装，安装时
应注意防滑和耐摩擦。
3.绞盘卷绳机应放置在无极绳绞车的同一侧，并牢固固定。
电线绕线机应放置在无极绳绞车的另一侧，并牢固固定，防止拉紧绳缆后发生意外。
4.电线滚筒必须放置在无极绳绞车底座上，靠近电线绕线
机侧。
5.电气控制箱必须与绞盘同侧，电缆穿过传动轴，保证传
动轴盖板上的封堵，防止尘土进入控制箱内部。
6.电气控制箱应安装色条符合标准的熔断器，熔断器和控制开关应配合使用，操作方便，控制电气线路应严密绝缘，确保电路安全。
二、尾轮安装规定
1.尾轮必须选择合适的型号和材质进行安装。
不同型号和材质的尾轮具有不同的耐磨性和强度，钢材或其他金属较柔韧和内侧球头固定不良的尾轮不得使用。
2.首先确认尾轮型号及规格，确定尾轮应安装在传动轴的哪一端，然后将传动轴和尾轮套紧，确保传动轴能够旋转，同时尾轮的锁紧装置牢靠可靠。
3.在将传动轴和尾轮装配完毕后，需要进行测试。
所有测试工作应由专业技术人员进行操作，以确保安全操作。
三、安装管理方面的注意事项
1.在无极绳绞车及尾轮安装之前，应对地基情况作出准确的测量。
这将有助于确定安装的位置和坐标，从而确保整个无极绳绞车及尾轮工程的高效性和安全性。
2.不同无极绳绞车的型号和特殊要求，以及工作环境和工作条件的不同，都将对安装工作产生影响。
因此，在安装之前应考虑这些因素，进行详细的计划和预测，以确保安全和高效的操作。
3.无极绳绞车和尾轮经常需要维护，以确保它们的正常工作和寿命。
维护包括定期润滑、清洗、检查电气线路，调整绞
盘和传动轴之间的距离等等。
这将确保设备的正常运行和保养，延长其使用寿命。
4.在对有任何潜在问题的无极绳绞车和尾轮进行检查和维
护之前，必须停止使用它们。
这是为了防止可能存在的故障和安全隐患，保障工人和设备。
总之，无极绳绞车及尾轮安装管理规定是确保无极绳绞车和尾轮安全工作的重要步骤。
合理的安装将确保无极绳绞车和尾轮的寿命和使用效益，同时降低了工人的劳动强度，保障了生产安全。
