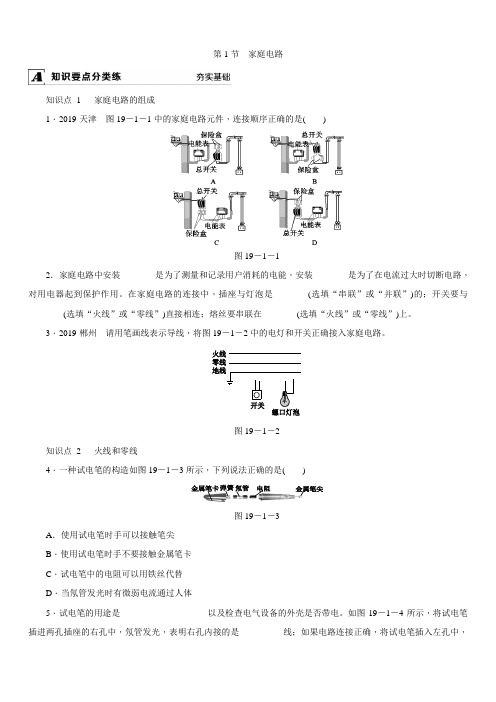

人教版九年级物理全一册同步作业：第十九章 第1节 家庭电路

第1节家庭电路
知识点1家庭电路的组成
1．2019·天津图19－1－1中的家庭电路元件，连接顺序正确的是()
图19－1－1
2．家庭电路中安装________是为了测量和记录用户消耗的电能，安装________是为了在电流过大时切断电路，对用电器起到保护作用。

在家庭电路的连接中，插座与灯泡是________(选填“串联”或“并联”)的；开关要与________(选填“火线”或“零线”)直接相连；熔丝要串联在________(选填“火线”或“零线”)上。

3．2019·郴州请用笔画线表示导线，将图19－1－2中的电灯和开关正确接入家庭电路。

图19－1－2
知识点2火线和零线
4．一种试电笔的构造如图19－1－3所示，下列说法正确的是()
图19－1－3
A．使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触金属笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
5．试电笔的用途是____________________以及检查电气设备的外壳是否带电。

如图19－1－4所示，将试电笔插进两孔插座的右孔中，氖管发光，表明右孔内接的是__________线；如果电路连接正确，将试电笔插入左孔中，氖管__________(选填“会”或“不会”)发光。

图19－1－4
6．如图19－1－5所示，甲、乙两种使用试电笔的方法中正确的是________(选填“甲”或“乙”)。

图19－1－5
知识点3三线插头和漏电保护器
7．[2019·菏泽] 如图19－1－6所示，关于家用插座的说法中，正确的是()
图19－1－6
A．开关串联在干路中，指示灯与各组插孔并联在电路中
B．开关、指示灯和各组插孔并联在电路中
C．开关、指示灯和各组插孔串联在电路中
D．各组插孔串联在一起与指示灯并联在电路中
8．如图19－1－7所示，三线插头中与用电器金属外壳相连接的插脚比另外两个稍长，这样做是为了()
图19－1－7
A．使插头的造型更美观
B．插入插座更稳固
C．有利于区分火线与零线插脚
D．插入插座时，确保用电器外壳先接地；拔出插座时，确保用电器外壳后离地
9．如图19－1－8所示，在三孔插座的A、B、C三孔中，连接火线的是________孔，通过三脚插头和家用电器的金属外壳相连的是________孔。

图19－1－8
10．如果站在地上的人不小心接触了________线，电流经过人体流入大地，这时总开关上的___________(选填“漏电保护器”或“空气开关”)会迅速切断电路，对人体起到保护作用。

11．如图19－1－9所示的家庭电路中，有两个器件连接错误，它们是()
图19－1－9
A．带开关的灯泡和三孔插座
B．带开关的灯泡和带熔丝的两孔插座
C．闸刀开关和带开关的灯泡
D．闸刀开关和三孔插座
12．如图19－1－10所示，电路中打“×”处表示断路之处，若开关闭合后，用试电笔测试电路中A、B、C、D四点，不能使试电笔的氖管发光的点是()
图19－1－10
A．A B．B C．C D．D
13．如图19－1－11所示的部分家庭电路中，闭合开关后灯泡不亮。

用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光；用试电笔检测A点时氖管发光，检测B点时氖管不发光。

发生这一现象的原因可能是()
图19－1－11
A．灯泡短路B．灯丝断了
C．开关接触不良D．插座短路
14．[2019·潍坊] 在如图19－1－12所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将试电笔分别插入插座两孔时氖管均发光。

若电路中只有一处故障，则故障可能是()
图19－1－12
A．零线上保险丝烧断B．火线上保险丝烧断
C．灯丝烧断D．插座短路
15．如图19－1－13所示是安装了漏电保护器的家庭电路。

当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用。

当家电维修人员站在地上接触图中C处时________触电，漏电保护器________切断电路。

若人体电阻为10 kΩ，触电时通过人体的电流为________mA。

(前两空均选填“会”或“不会”)
图19－1－13
16．如图19－1－14甲所示是小明常用的一个插线板。

他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。

在图乙中画出开关、插孔、指示灯和指示灯的保护电阻的连接方式，并把插线板与电源线接通。

图19－1－14
河|北|考|题|展|示
17．[2019－2020学年第一学期唐山丰南区期末] 电工用如图19－1－15所示方法检验家庭电路是否有短路情况，他先在进户线的干路上串联一个标有“220 V40 W”的白炽灯L1，然后断开房间的所有开关，ab间加220 V电压，发现L1正常发光，说明家庭电路________(选填“有”或“没有”)短路情况；若闭合开关S，灯泡L2________(选填“能”或“不能”)正常发光，若此时用试电笔接触A点，氖管________(选填“会”或“不会”)发光。

图19－1－15
详解详析
1．B[解析] 电能表测量整个家庭消耗电能的多少，一定安装在最前面。

闸刀开关控制整个电路，为了检修电路比较方便，要安装在电能表的后面。

电路中电流过大时保险丝会熔断，为了更换保险丝比较安全，保险装置安装在总开关的后面。

2．电能表熔丝(保险丝)并联火线火线
[解析] 家庭电路中安装电能表是为了测量和记录用户消耗的电能，安装熔丝(保险丝)是为了在电流过大时切断电路，对用电器起到保护作用。

在家庭电路的连接中，插座与灯泡在使用时互不影响，它们是并联连接的；开关和电灯之间是串联的，且开关应连接在灯泡与火线之间，这样才能保证在断开开关时，灯泡处不会发生触电事故；为了安全，熔丝要串联在火线上。

3．如图所示
4．D[解析] 使用试电笔时手不要接触试电笔前端的金属体，必须接触试电笔末端的金属体(或金属笔卡)，使电源和大地之间形成通路，A、B错误；氖管发光时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220 V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，不会发生触电事故，不能用铁丝代替试电笔中的电阻，C错误，D正确。

5．辨别火线和零线火不会 6.甲
7．A[解析] 由生活经验可知，开关闭合时，指示灯才会发光，插孔才能正常通电，所以开关应串联在干路中；若指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和各组插孔之间是并联的，故A正确，BCD错误。

8．D9.B C
10．火漏电保护器
11．A[解析] 开关控制灯泡时，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套，这样开关既能控制灯泡，又能在灯泡损坏后，断开开关，切断火线，能使人们安全地更换灯泡；由图知，带开关的灯泡连接错误。

两孔插座左孔接零线，右孔接火线；当插座上接入大功率的用电器时，还要在火线上串联一根保险丝，这样在电流过大时，能自动切断电源；由图知，带熔丝的两孔插座连接正确。

三孔插座中，左孔接零线，右孔接火线，上孔接地线；而图中三孔插座的上孔接零线，左孔接地线，故三孔插座连接错误。

进户线进入用户，首先接入总开关，即闸刀开关，总开关的后面接入保险丝，图中闸刀开关连接正确。

综上分析，连接错误的是带开关的灯泡和三孔插座，故只有A符合题意。

12．D13.B14.A
15．会会22[解析] (1)当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致
通过B 处的电流比A 处的小，因此漏电保护器会切断电路。

(2)家庭电路的电压U ＝220 V ，人体电阻R ＝10 k Ω＝104 Ω，
因此通过人体的电流：I ＝U R ＝220 V 10×103 Ω
＝0.022 A ＝22 mA 。

16．如图所示
17．有 不能 不会 [解析] 在进户线的干路上串联一个标有“220 V 40 W ”的白炽灯L 1，然后断开房间里的所有开关，ab 间加220 V 电压，由于所有开关都断开，即正常情况下，火线和零线是不接触的，但此时发现L 1正常发光，说明家庭电路有短路的情况；由于此时家庭电路有短路的地方，所以闭合开关S ，灯泡L 2会因短路而不能发光。

由图可知，接入L 1后其正常发光，L 1左侧接火线，其右侧接零线，所以若此时用试电笔接触A 点(即接触的是零线)，则氖管不会发光。
