人教版九年级物理下册作业第1节 家庭电路
人教版九年级物理全一册教材解读与重难点突破19.1家庭电路专项练习(附答案)

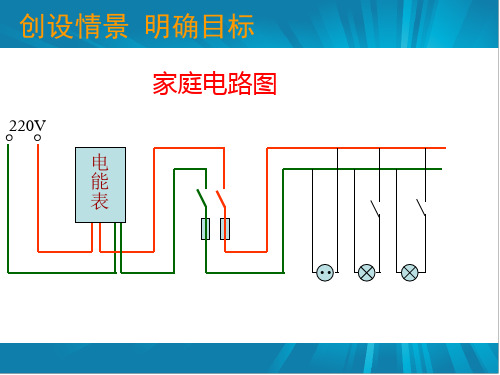

第十九章 生活用电第一节 家庭电路教材考点梳理一、家庭电路的组成：1.家庭电路的组成：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关等。
2.家庭电路的连接：（1）各种用电器是并联接入电路的。
（2）插座与灯座是并联的。
（3）控制各用电器工作的开关与电器是串联的。
3.家庭电路的各部分的作用：（1）进户线：火线和零线。
火线和零线间有220V 电压，火线和地线间也有220V 电压，正常情况下，零线和地线间电压为 0V 。
（2）电能表：A.用途：测量用户消耗的电能（电功）的仪表。
B.安装：串联在干路上。
C.铭牌：根据“220V ，10A ”,可以求出电能表后能接用电器的最大功率，如果超过这个数值，电能表的计数会不准确甚至烧坏。
P=UI=220V ×10A=2200W（3）闸刀（空气开关）：A.作用：控制整个电路的通断，以便检测电路更换设备。
B.安装：家庭电路的干路上。
（4）保险盒（丝）： （5）插座：A.作用：连接家用电器，给可移动家用电器供电。
B.种类： 二孔插座、三孔插座。
2132C.安装：并联在家庭电路中，具体接线情况：“左零右火上接地”。
D.把三脚插头插在三孔插座里，在把用电器的用电部分连入电路的同时，也E.中间插头做得比较长:该插头是接地线的，做得比较长，是为了无论是插入还是拔出，它都是最先接入地线或最后离开地线，保证安全。
（6）用电器（电灯）、开关：A.白炽灯是利用电流的热效应工作的。
B.灯泡的种类：螺丝口卡口。
螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线。
灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线：原因：防止维修触电。
C.开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作。
开关不能控制，但不会烧干路上的保险丝。
二、测电笔：1.用途：用来辨别火线和零线。
2.构造：笔尖金属体、电阻、氖管、弹簧、笔尾金属体。
3.使用方法：手接触笔尾金属体，笔尖金属体接触导线，观察氖管是否发光。

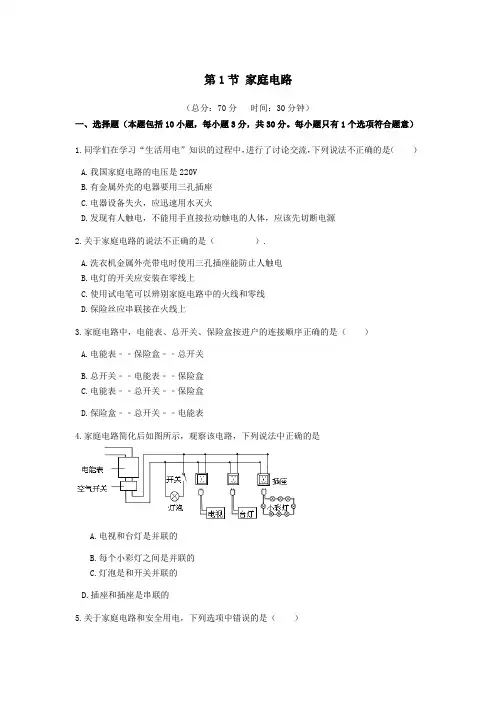

九年级物理全册第十九章生活用电第1节家庭电路作业设计(新版)新人教版
第1节家庭电路（总分：70分时间：30分钟）一、选择题（本题包括10小题，每小题3分，共30分。
每小题只有1个选项符合题意）1.同学们在学习“生活用电”知识的过程中，进行了讨论交流，下列说法不正确的是（）A.我国家庭电路的电压是220VB.有金属外壳的电器要用三孔插座C.电器设备失火，应迅速用水灭火D.发现有人触电，不能用手直接拉动触电的人体，应该先切断电源2.关于家庭电路的说法不正确的是（）.A.洗衣机金属外壳带电时使用三孔插座能防止人触电B.电灯的开关应安装在零线上C.使用试电笔可以辨别家庭电路中的火线和零线D.保险丝应串联接在火线上3.家庭电路中，电能表、总开关、保险盒按进户的连接顺序正确的是（）A.电能表﹣﹣保险盒﹣﹣总开关B.总开关﹣﹣电能表﹣﹣保险盒C.电能表﹣﹣总开关﹣﹣保险盒D.保险盒﹣﹣总开关﹣﹣电能表4.家庭电路简化后如图所示，观察该电路，下列说法中正确的是A.电视和台灯是并联的B.每个小彩灯之间是并联的C.灯泡是和开关并联的D.插座和插座是串联的5.关于家庭电路和安全用电，下列选项中错误的是（）A.我国家庭电路的电压值为220VB.不能用湿布擦拭正在工作的台灯C.家庭电路中必须安装保险丝或空气开关D.家庭电路中，电流过大的原因一定是同时工作的用电器总功率过大6.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（）A.火线上的保险丝应该改装到零线上B.甲处应装用电器，乙处应装开关C.当用电器功率增大时，通过保险丝的电流就增大D.当保险丝熔断后，可以用铜丝代替7.如图所示，家庭电路中的灯泡、开关和插座的安装方法正确是（）A BCD8.小明设计了一种照明电路图，其设计要求是：S1、S2分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态．图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（）AB C D9.关于家庭电路，下列说法中正确的是（）A.在家庭电路中，同时工作的用电器越多，总电阻越大B.使用有金属外壳的家用电器时，应将其外壳接在零线上C.用测电笔辨别火线和零线时，用笔尖金属体接触火线或零线，手指要接触笔尾金属体D.如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器10.某家庭电路的组成如图所示，下列说法正确的是（）A.图中的三个插座是串联的B.控制灯泡的开关要接在零线与灯泡之间C.彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D.有金属外壳的家用电器必须使用三孔插座，以确保安全二、填空题（本题包括5小题，每空2分，共36分）11.（8分）（1）用测电笔辨别火线与零线时，在图1中握笔方法正确的是________（填“甲”或“乙”）；若按正确的握法，发现氖管发光，则笔尖金属体接触的是________线．（2）如图2所示，该电阻箱接入电路的电阻是________Ω，使用该电阻箱时它的电阻变化范围为________Ω．12.（10分）家用电器是通过插头插入插座而接入电路的，插座的两孔，一孔接________线，一孔接________线，两线间电压为________V．有的插座有三个孔，多加的那个孔与________连接，目的是将家用电器的________与大地接通．13.（8分）家庭电路主要由进入家庭的进户线（电源线）、________、________、________、开关、插座、用电器组成．为了保证各用电器之间互不影响，各个用电器间是________联的（填“串”或“并”）．14.（4分）家庭电路中常用带有开关的移动插座，插座上的开关与插座是________联，插座与插座之间是________联．15.（6分）一节干电池的电压为________伏，家中电灯与控制它的电键之间是________连接的（选填“串联”或“并联”），家中电灯与电视机之间是________连接的（选填“串联”或“并联”）．三、作图题（本题包括1小题，每图4分，共4分）16.（4分）如图所示，插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中：第1节家庭电路参考答案二、选择题（本题包括10小题，每小题3分，共30分。
人教版九年级下册物理第1节--家庭电路
第十九章 生活用电 第1节 家庭电路
家庭生活离不开电。那么，家庭电路是由哪些电路元件组成的？它们是 如何连接的？如何用电更安全呢？
2. 能正确连接家庭电路中灯泡、插座等元件；能正确选 择家庭电路中各元件的规格。
1. 认识家庭电路的组成及各部分电路元件的作用；会正确 使用验电笔区分火线和零线；了解插座接地的作用和漏电 保护器作用。
灯泡的连接
灯座
安全扣
螺旋套 接零线 防止金属螺 旋套带电
金属片 接火线
知识点 2 火线和零线
220 V 220 V 0V
火线 零线
大地
进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。
零线在入户前已经与大地相连。
试电笔
点 击 图 片 播 放 视 频
试电笔的使用
试电笔 （1）作用：辨别火线和零线。
断路处
基础巩固题
1. 一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（ ）
B
弹簧
氖管
A．试电笔可用来测试物体是带正电还是带负电 BC．．试使电用笔时笔尾通手金常指属也不体用能来碰检到查金电属气笔设卡电备阻的外壳是否带电 笔尖金属体 D．使用时人不会触电是因为试电笔氖管中的氖气不会导电
连接中考
1.（2018•阜新）下列有关家庭电路的说法正确的是（ ）
C
A．空气开关“跳闸”后，立即重新合上
B．选用插座时，所有家用电器都使用两孔插座
C．家庭电路中各个用电器应该是并联的
D．控制用电器的开关要连接在零线和用电器之间
火线
连接中考
2.（2018•长春）【多选】如图所示的家庭电路中，连接错误的元件
是（ ） A．开关
人教九年级物理下册练习：19.1家庭电路
第十九章生活用电第1节家庭电路01知识管理)1．家庭电路组成：输电线、__电能表__、__总开关__、__保险装置__、用电器、插座、开关、导线等．总开关：家庭电路需要修理时，断开总开关，可以保证施工人员的安全．保险装置：电流过大时，熔丝会熔化，从而切断电路，对电路起到保护作用．2．试电笔作用：辨别__火线和零线__．构造：金属笔卡、氖管、电阻、金属笔尖．使用方法：手指按住__笔卡__，用笔尖接触被测导线．辨别：如果笔尖接触的导线是__火线__，氖管就会发光；如果接触的是__零线__，氖管不发光．3．三线插头和三孔插座三线插头：除了连接火线和零线，插头上标着E的导线与用电器的__金属外壳__相连．三孔插座：左插孔接__零线__，右插孔接__火线__，与插头上相应的上插孔与室外的__大地__相连．好处：万一用电器的外壳和电源火线之间的绝缘层损坏，使外壳带了电，电流就会流入大地，不致对人造成伤害．4．漏电保护器作用：如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时总开关上的漏电保护器会迅速切断电流，对人体起到保护作用．02基础题)知识点1家庭电路的组成1．(·天津)在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后顺序正确的是(B)A．电能表、保险装置、总开关B．电能表、总开关、保险装置C．保险装置、电能表、总开关D．总开关、电能表、保险装置2．如图所示的家庭电路，有两个元器件连接错误，它们是(C)A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二孔插座C．带开关的灯泡和三孔插座D．闸刀开关和三孔插座3．家庭电路中，空气开关的主要作用是(D)A．可以节约电能B．防止人体触电C．防止电路中出现断路D．当电路中的电流过大时自动切断电路知识点2火线和零线4．(·东营)通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该__并联__(填“串联”或“并联”)后接在电路中，控制用电器的开关要连接在__火线__(填“火线”或“零线”)和用电器之间．5．如图所示，正确使用试电笔的方法是图__甲__，若笔尖接触被测导线时氖管发光，则被测导线是__火__线.甲乙知识点3三线插头和漏电保护器6．(·贵港)如图所示是家庭电路中的三孔插座和三脚插头示意图．下列说法正确的是(D)A．三脚插头的三个脚一样长B．插孔E是用来接零线的C．插孔L是用来接零线的D．标有“E”的插脚能保证插入插座时，用电器外壳先接地易错点不会分析家庭电路的故障7．(·福建)家里一盏电灯突然熄灭，用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d 四点(如图)，只有测a点时氖管发光．若电路中只有一处故障，则故障可能是(C) A．进户零线断路B．灯泡L断路C．开关S接触不良D．导线cd断路03中档题)8．对家庭电路的安装过程，下列要求正确的是(A)A．输电线进户后应先接电能表B．控制各灯具的开关都应装在零线上C．所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联D．三孔插座有时不需要接地9．(·武汉)一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是(B)A．试电笔可用来测试物体是带正电还是带负电B．试电笔通常也用来检查电气设备的外壳是否带电C．使用时手指不能碰到金属笔卡D．使用时人不会触电是因为试电笔氖管中的氖气不会导电10．如图是家庭电路示意图．下列说法正确的是(D)A．电能表示数的单位是千瓦B．与开关S直接相连的导线a是零线C．若在导线a和b之间接一个灯泡L1，则L1与L串联D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但存在安全隐患11．(·襄阳)家庭电路中电灯、电视、电风扇的连接方式是__并联__(填“串联”或“并联”)；带有金属外壳的电水壶用三脚插头，是为了使用时让金属外壳与__大地相连__．12．(·绥化)如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压．根据上述现象可知指示灯和开关是__串联__(填“串联”或“并联”)的．使用三角插头和三角插座，目的是将用电器的金属外壳与__大地__相连，防止触电.13．如图所示的照明电路中，闭合开关S，电灯发光，此时某人拿试电笔测试B点，试电笔使用方法正确，该人体电阻约为3 600欧，试电笔的氖管__不会__(填“会”或“不会”)发光，此时通过人体的电流是__0__安．14．(·连云港)在家庭电路中火线与零线之间的电压为__220__V，生活中可以用__试电笔__判断火线与零线．当家庭电路中电流超过一定限度时，__熔丝__会自动熔断，保护电路．15．(·广东)如图所示，①请将图中的“光控开关”“声控开关”和灯泡正确连入电路完成楼道灯自动控制电路，要求在光线较暗且有声音时灯才亮；②安装一个不受开关控制的三孔插座．解：04拓展题)16．(·自贡)电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1、S2、S3(每次只闭合其中之一)时，可能出现以下三种情况，试判断(填“短路”“断路”或“正常”)：(1)L0不亮，说明该支路__断路__．(2)L0正常发光，说明该支路__短路__．(3)L0发光呈暗红色，说明该支路__正常__．。
《第十九章第1节家庭电路》作业设计方案-初中物理人教版九年级全一册
《家庭电路》作业设计方案（第一课时）一、作业目标本作业设计旨在通过《家庭电路》这一课题的学习，使学生能够：1. 理解家庭电路的基本概念和组成；2. 掌握家庭电路中各元件的作用及连接方式；3. 学会识别家庭电路图，并能够简单分析电路问题；4. 培养学生的实践操作能力和安全用电意识。
二、作业内容本课时作业内容主要包括以下几个方面：1. 预习任务：学生需提前预习《家庭电路》相关内容，了解家庭电路的基本组成和各元件的功能。
2. 理论学习：学生需认真听讲，掌握家庭电路中开关、插座、灯具等元件的连接方式和安全用电知识。
3. 实践操作：学生需在教师的指导下，进行家庭电路图的绘制和简单分析，并尝试用所学知识检查家中电路的连接是否正确。
4. 作业练习：完成以下练习题：- 识别并标注家庭电路图中的各元件；- 分析家庭电路中开关控制灯具的原理；- 描述家庭电路中地线的作用；- 结合实际，简述如何安全检查和维修家庭电路。
三、作业要求1. 学生需认真完成预习任务，做好听课准备；2. 在理论学习环节，要积极思考、提问，确保理解掌握所学知识；3. 实践操作时，要按照教师的要求进行，注意安全，不得私自操作；4. 作业练习时，要仔细审题，准确作答，字迹工整，不得抄袭；5. 作业完成后，需家长签字确认孩子已完成作业并已检查。
四、作业评价本作业的评价将从以下几个方面进行：1. 预习情况：评价学生预习任务的完成情况；2. 课堂表现：评价学生在理论学习环节的表现和掌握程度；3. 实践操作：评价学生在实践操作环节的安全意识和操作能力；4. 作业质量：评价学生作业练习的准确性和字迹工整程度；5. 综合表现：结合学生的总体表现，进行综合评价。
五、作业反馈1. 教师需对每位学生的作业完成情况进行细致的批改，对错误的题目进行详细解析和纠正；2. 对于表现出色的学生，要及时表扬并给予适当的奖励，鼓励其继续保持；3. 针对学生作业中出现的共性问题，教师要在课堂上进行集体讲解和纠正；4. 对于学习困难的学生，教师需及时了解其困难所在，给予耐心的指导和帮助；5. 定期组织小组交流，分享家庭电路学习经验和家庭电路操作体验。
新人教版九年级物理下册第一节家庭电路课件
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
•
THE END 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。2021/3/162021/3/162021/3/162021/3/16
谢谢观看
3.通过观察家庭电路，你还有哪 些发现？请讲出来：
（1） （2） （3）
......
二 试电笔
试电笔是用来辨别 火 线 和 零 线的，手应该接触 笔尾的 笔卡 ，笔尖接触 一根电线，如果氖管发光， 表示接触的是 火 线,否则 是 零 线。
针对练习：
• 家庭电路中各用电器是
联的。如使用方法中，
正确的是
（选填“甲”或“乙”）。
三 三线插头和三孔插座
• 插座的那一条线接火线，那一条线接零线，那一 条线接地线？
• 插头的哪两条线接用电器的用电部分，哪一条线 接用电器的金属外壳？
接零线
接地 接火线
家用电器金属外壳一定要接地
火零 线线
火零 线线
三孔插座的正确接法
针对练习：
•如图是空调的三线插头与三孔插座，其中较长的脚 E与空调的什么部位相连？插入插座时这个脚又与 插座中的地线相连，这样连接的目的是什么？另外， 针对日常生活中浪费电能的现象及用电习惯，请你 说出一种节约电能的方法。
【人教版】初三九年级物理下册《第1节 家庭电路》课件
知识点 4 漏电保护器
如果发生了触电事故，漏电保 护器会迅速切断电源，对人起 到保护作用。
新型的保险装置是附加在总开 关上，叫做空气开关。
知4－讲
电流过大时自动断开俗称跳闸，排除故障后， 合上开关即可。
知4－练
1 调节客厅电扇的挡位器松脱，小军找来一个长铁钉将 其固定，当他将铁钉钉进墙内后，感觉到摸铁钉的手 被电击，同时室内灯全部熄灭。经检查发现，铁钉触 碰到火线，导致火线经人体与大地构成通路，此时 __漏__电__保__护__器___会及时将电路断开，避免触电事故的 发生。
“左零右火上接地”
知3－讲
用 电 器 金 属 外 壳
知3－讲
同是漏电，为何反差如此大？
知3－讲
【例3】[中考·天津]如图甲所示，墙壁上线盒内有三根电 线，其中红色为火线、蓝色为零线、黄绿色为地 线，现将三孔插座与三根电线连接，图乙中连接 正确的是( C )
【导引】 三孔插座接线要求：左孔接零线，右孔接火线，上孔 接地线。概括为“左零右火上接地”。
接地，目的是( A )
A．防触电 B．防短路
C．节能
D．稳固
知3－练
2 【中考·广安】仔细观察家里电饭锅、洗衣机等所用 的插头，我们会发现有一根插头E要长些，如图所 示。那么，较长的那根插头E接的是___地__线___(填 “火线”“零线”或“地线”)；你认为这根插头做 长点的主要目的是_先__接__通__地__线__(_或__后__断__开__地__线__)_确__保__ __用__电__安__全_______。
知3－讲
总结
用对比思想认识两孔和三孔插座：
两孔 插座
三孔 插座
接线
适用范围
优点
适用于小 功率、外 壳绝缘的
2019年人教版九年级下册物理第1节 家庭电路
2019年人教版九年级下册物理第1节家
庭电路
第十九章生活用电
第1节家庭电路
教学目标
一、知识与技能
1.了解家庭电路的组成部分及其作用。
2.知道试电笔的构造，了解试电笔判定火线和零线的方法。
3.知道插座、家用电器接地的作用，了解三线插头和漏电保护器与安全用电的关系。
二、过程与方法
1.在讨论和观察家庭电路组成的过程中,归纳概括家庭电路的主要组成部分。
2.通过讨论和交流,掌握试电笔的使用方法。
三、情感、态度与价值观
通过对家庭电路各组成部分的学习活动,初步培养学生的安全用电常识。
教学重点
家庭电路的组成及各部分的作用。
教学难点
试电笔的使用及家用电器金属外壳接地。
教具准备
家庭电路演示板、试电笔、多媒体课件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A．①②
B．①③
C．②④
D．①④
6．如图所示，灯泡L发光，正确使用试电笔接触A点，试电笔氖发管光____， 接触B点，试电笔氖不管发__光__。(均选填“发光”或“不发光”)
知识点3：三线插头和漏电保护器 7．如图所示是家庭电路中的三孔插座和三脚插头示意图。下列说法正确 的是D( ) A．三脚插头的三个脚一样长 B．插孔E是用来接零线的 C．插孔L是用来接零线的 D．标有“E”的插脚能保证插入插座时，确保用电器外壳先接地
16．如图所示，请把电饭锅的三条线，按照安全用电的原则，对应连到 插头上。
17．(2018·广东)如图所示，①请将图中“光控开关”、“声控开关” 和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且 有声音时才亮；②安装一个不受开关控制的三孔插座。
解：如图：
保护
3．(2018·镇江)请用笔画线代替导线将三孔插座、电灯和开关正确连入 家庭电路。
解：如图：
知识点2：火线和零线 4．关于试电笔，下列说法正确的是(A ) A．使用时，用笔尖接触被测的导线 B．被测导线是零线时，氖管将发光 C．被测导线是火线时，氖管将不发光 D．测电笔的电阻很小
5．用试电笔辨别火线与零线时，下列图中正确的操作方法是( ) D
第十九章 生活用电
第1节 家庭电路
1．家庭电路是最常见、最基本的实用电路，它由两根进_户_______电、能______、
__总__开____、_保__险__装__置_、用电器和导线等组成。
线
表
2．关用__试__电__笔__判断火线和零线，使用时，手接触笔尾的金_属__体_____，笔尖
接触被测的导线，若氖管发光，则所接触的火是线_________。
11．(2018·武汉)一种试电笔的构造如图所示，下列关于它的作用和使 用描述正确的是B ( )
A．试电笔可用来测试物体是带正电还是带负电 B．试电笔通常也用来检查电气设备的外壳是否带电 C．使用时手指不能碰到金属笔卡 D．使用时人不会示完好的接线板连入家庭电路中，闭合开关S，指示灯发光， 再将台灯插入接线板上的插座，台灯与指示灯都能发亮。则C( )
大地
知识点1：家庭电路的组成 1．(2018·长沙模拟)下列关于家庭电路的组成顺序正确的是A( ) A．进户输电线、电能表、总开关、保险装置、用电器 B．进户输电线、总开关、保险装置、电能表、用电器 C．进户输电线、总开关、保险装置、用电器、电能表 D．进户输电线、用电器、电能表、总开关、保险装置
8．如图是一种住宅户内的配电系统，关于该系统，下列说法中正确的是A ()
A．1处安装电能表，2、3、4处安装空气开关，5处安装漏电保护器 B．1处安装电能表，2处安装漏电保护器，3、4、5处安装空气开关 C．1处安装漏电保护器，2处安装电能表，3、4、5处安装空气开关 D．1处安装电能表，2、4、5处安装空气开关，3处安装漏电保护器
A．该接线板的连接线内只有火线和零线两根导线 B．台灯与指示灯串联，并受开关S控制 C．台灯与指示灯并联，开关S在干路上 D．该接线板上有5个插孔会使检测的测电笔氖管发光
13．小明学习了电学知识以后，想在家里安装一盏照明灯和一个三孔插 座，他设计的电路如图所示，图中虚线框A和B内分别接入开关或灯泡， 下列说法不正B确的是( )
易错点 不能正确地将灯泡、插座接入家庭电路中 9．(2018·长春)如图所示的家庭电路中，连接错误的元件是B( )
A．开关
B．两孔插座
C．电灯
D．三孔插座
10．(2018·阜新)下列有关家庭电路的说法正确的是C( ) A．空气开关“跳闸”后，立即重新合上 B．选用插座时，所有家用电器都使用两孔插座 C．家庭电路中各个用电器应该是并联的 D．控制用电器的开关要连接在零线和用电器之间
A．虚线框A和B分别接上灯泡和开关 B．当保险丝熔断后，可以用铜丝代替 C．图中三孔插座的插孔b应与地线相连 D．用测电笔检测插座时，氖管发光，说明接触的是火线
14．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两 点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障B可能是 ()
2．我国家庭电路中的电压为2_2_0__V。电能表的作用测是家__庭__用__电__器__消__耗_____
____________________________；总开关的作用是________________；
多少电能
方便电路的通断
保险装置的作用是在电路中电流过大时能自动切断电路，起到____作用。
A．火线与零线短路 B．b、c之间某处断路 C．a、d之间某处断路 D．电灯的灯丝断了
15．如图所示是安装了漏电保护器的家庭电路。当漏电保护器检测到通 过图中A、B两处的电流不相等(即发生漏电)时，会迅速切断电路，从而 起到保护作用。当家电维修人员在图中C处不慎触电时，漏会电保护器 ____(选填“会”或“不会”)切断电路。若人体电阻为10 kΩ，触电时 通2过2 人体的电流为____mA。
3．家庭电路中的各用电器之间是_并_______的，控制用电器的开关与用电
器串__联_______，并接在火__线_______和用电器之间。 4．有些大功率的用电器都用三线插头。其中一条接火线，一条接零线，
最后一条标有字母E与用电器金的属__外__壳_____相连，插座上相对应的导线和 室外的___________相连。
