FBCDZ(原BDK)系列煤矿地面用防爆抽出式对旋轴流通风机
FBCDZ系列通风机使用说明书
FBC（D）Z系列煤矿地面用防爆抽出式（对旋）轴流主通风机142700YAF001-2011）使用说明书山西运城安瑞风机电气有限公司目录1概述 (1)2结构特征与工作原理 (1)3技术特征 (2)4安装与调试 (30)5运行与维护 (31)6包装与运输 (32)7开箱检查及贮存 (32)8常见故障的分析与处理措施 (33)FBCDZ 系列煤矿地面用防爆抽出式对旋轴流主通风机1 概述“该系列风机具有效率高、噪声低、结构紧凑、性能可靠、安装便利等特点；采用的弯掠组合正交三维扭曲叶片技术，属国内首创；产品达到了国际先进水平”，被列入国家技术创新计划项目、国家重点新产品，获“湖南省名牌产品”称号。
海拔不超过1000m 。
输送的气体介质温度为-20℃～40℃。
℃）。
装机功率（kW ）, Y 表示单台电机功率机号，叶轮直径分米数电动机极数 主要 对旋 抽出式 防爆 风机 Ω。
经检查合格后方可接通电源，启动通风机。
）。
2 结构特征与工作原理该系列通风机由集流器1、第一级主机2、第二级主机3、扩散器4、扩散塔5、托车6等部件组成，如图一。
根据用户需求，可配套控制柜、变频调速器、在线监测和故障诊断系统。
叶轮组与电机轴伸之间用键连接，其余各部件之间用螺栓连接。
该系列通风机为BD 系列通风机的第二次设计，其叶片采用弯掠组合正交三维扭曲技术，大大提高了通风机的性能参数：效率提高5%~10%，噪音降低10~20dB 。
3 技术特征№12～№40，规格型号和标准状态下的空气动力性能参数见表1。
3.2空气动力性能曲线见图八～图八十一。
3.3外形尺寸参数见表2。
4 安装与调试），手动盘车前后级叶轮各3转，转动应灵活，无卡阻现象。
№20以上时，通风机带有叶轮制动装置，应检查制动装置是否灵活、可靠。
Ω。
经检查合格后方可接通电源，启动通风机。
℃；电机定子温升最高允许为80℃（环境温度为40℃时最高允许温度为120℃）。
发现异常应立即停机检查或进行调试，并作好记录。
FBCDZ说明书
在安装使用产品前，请仔细阅读说明书并妥善保管！FBCDZ 系列煤矿地面用防爆抽出式对旋轴流通风机（机号大于等于血17 ）使用维护说明书（执行GB/T21151-2007和Q/JLF001-2009标准）（2009 年 6 月编写，第 5 版）山西巨龙风机有限公司Shanxi Super Drag on Ven tilator Limited Compa ny地址：山西运城市德新路3号邮编：044000电话：传真：FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机（机号大于等于血17）一概述FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机（以下简称通风机）是我公司生产的节能型轴流式主扇风机，应用于煤矿通风换气。
通风机执行标准为：GB/T 21151-2007«煤矿用轴流主通风机技术条件》和Q/JLF001-2009 《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件（机号大于等于血17）》。
通风机的正常工作环境条件a）海拔不超过1000m ;b）工作温度：-20 C〜+40 C；c）相对湿度：不大于95% RH （+25C时）；d）安装在煤矿地面使用，输送介质中允许含有甲烷爆炸性气体。
当海拔超过1000m时，可根据具体情况对电动机进行特殊设计。
二型号及含义通风机结构及特点1、通风机的基本型式（见图1）1 2 3W~41 —隔流腔2 —电动机3 —叶轮图1通风机结构示意图2、通风机由集流器、一、二级机壳、叶轮、隔爆型电动机、隔流腔及扩散器组成；3、通风机采用电动机与叶轮直联方式。
电动机安装在的隔流腔内，隔流腔内静压差大于流道内静压，并保持正压状态，保证电动机与通风机流道内含有瓦斯气体相互隔绝，同时还达到了一定的散热导流作用。
4、通风机的工作方式为抽出式；5、通风机防爆型式为：隔爆型，其防爆标志为：Exdl;6、机壳筒体叶轮旋转对应部分铆有铜保护圈，经国家授权的检验机构试验合格；7、叶轮出厂前已做好动平衡试验；8、叶片采用新型高效机翼扭曲型技术，分6个安装角度，并在叶轮上有相应的角度刻度，松动叶片紧固螺母可将叶片调整到所需角度；轮毂上安装有最大限位装置，可防止通风机超功率使用。
FBCDZ系列通风机为对旋式防爆主要通风机
FBCDZ系列通风机为对旋式防爆主要通风机，风机的一、二级叶轮分别采用了安装角可调的三维扭曲叶片，风量大、风压高，且风量风压可以调节，风量范围Q=720m3/min～48000m3/min,静压范围Pst=400Pa～5950Pa,适合于大、中型煤矿的通风。
这个系列通风机采用40、54、60、65四种轮毂比，电机采用6级（980r/min），8级（740r/min）、10级（580r/min）、12级（490r/min）四种转速。
FBCDZ(原BDK)系列风机(带扩散器、扩散塔)外形结构示意图
FBCDZ系列防爆抽出式对旋轴流通风机性能参数系列：
联系我时请说明是在中国煤炭物资供应网看到的，谢谢！企业名称：山西省运城市安宏节能防爆风机有限公司联系人：李俊峰
联系电话：查看联系方式登陆可见( 注册会员 )
移动电话：查看联系方式登陆可见( 注册会员 )
电子邮件：查看联系方式登陆可见( 注册会员 )
联系地址：运城市民航机场张孝工业园陶村二级路边
防爆抽出式轴流通风机。
FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机
目录1、概述 (3)2、型号说明 (3)3、结构说明 (3)4、使用条件 (4)5、技术数据 (4)6、结构及安装和外形尺寸 (5)7、订货指南 (5)8、AFM系列风机性能在线监测控制系统 (5)1、概述FBCDZ(原BDK)系列高效节能矿用防爆对旋式主通风机是我公司在对近年来对旋主通风机使用情况广泛调查分析的基础上，结合我国国情，充分利用我公司的技术和生产优势，保留在用对旋主通风机的优点，对近年来矿井在用对旋主通风机存在的诸多问题，进行深入细致的研究分析，扬其长，避其短。
充分发挥国有大型企业的优势和雄厚的技术力量，并与中国科学院北京科能能源与动力研究发展中心和北京科技大学风机专家相结合，研制生产出该系列对旋式主通风机。
该系列风机气动性能优良、效率高、振动小、噪声低、反风量大、高效区域宽广，并采取了确保通风机安全、可靠运行的多项措施，研制的专用防爆电机，具有效率高、温升低、振动小、噪声低、轴承温升低、过载能力强等特点，从根本上解决了在用风机的缺陷，确保长期运行。
该系列通风机包括轮毂比为0.618的低中压系列、轮毂比为0.65的高压系列和轮毂比为0.618 Ⅱ系列低中压大风量系列，其电气防爆性能符合GB3836.1《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，防爆标志为ExdI。
适用于大中型煤矿矿井做地面抽出或压入式主通风机。
该系列风机取得国家安全生产重庆矿用设备检测检验中心颁发的防爆合格证和安标国家矿用产品安全标志中心颁发的安全标志证书。
风机叶片与保护筒内壁的配对金属材料经过国家安全生产重庆矿用设备检测检验中心检验并取得摩擦火花安全性检验合格证。
该系列风机配套专用隔爆型电机，取得国家防爆电气产品质量监督检验中心的防爆合格证，其制动装置取得国家防爆电气产品质量监督检验中心的部件防爆合格证。
2、型号说明FBCDZ通风机型号表示方法（举例说明）：F B C D Z №28/ 2 × 400装机功率，kW配用电动机台数机号，以叶轮直径的分米数表示主要通风机对旋通风机抽出式防爆型，防爆标志为ExdI通风机3、结构说明3.1 该系列风机的气动设计，应用当代先进的叶轮机械三元流动理论和CAD设计技术，由中国科学院北京科能能源与动力研究发展中心专家精心设计叶轮叶片和风机流道，优化各种参数，减少损失，提高效率，确保风机在满足风量和风压的前提下在宽广的高效区运行，设计工况点最高静压效率达85％以上。
FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机
FBCDZ 系列煤矿地面用防爆抽出式对旋轴流通风机产品样本代号：0AP.138.048c南阳防爆集团股份有限公司2009 年06 月20 日目录1、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 32、型号说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 33、结构说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 34、使用条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 45、技术数据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 46、结构及安装和外形尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 57、订货指南⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 58、AFM系列风机性能在线监测控制系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯51、概述FBCDZ原( BDK)系列高效节能矿用防爆对旋式主通风机是我公司在对近年来对旋主通风机使用情况广泛调查分析的基础上，结合我国国情，充分利用我公司的技术和生产优势，保留在用对旋主通风机的优点，对近年来矿井在用对旋主通风机存在的诸多问题，进行深入细致的研究分析，扬其长，避其短。
充分发挥国有大型企业的优势和雄厚的技术力量，并与中国科学院北京科能能源与动力研究发展中心和北京科技大学风机专家相结合，研制生产出该系列对旋式主通风机。
该系列风机气动性能优良、效率高、振动小、噪声低、反风量大、高效区域宽广，并采取了确保通风机安全、可靠运行的多项措施，研制的专用防爆电机，具有效率高、温升低、振动小、噪声低、轴承温升低、过载能力强等特点，从根本上解决了在用风机的缺陷，确保长期运行。
该系列通风机包括轮毂比为0.618 的低中压系列、轮毂比为0.65 的高压系列和轮毂比为0.618 Ⅱ系列低中压大风量系列，其电气防爆性能符合GB3836.1《爆炸性气体环境用电气设备第1 部分：通用要求》和GB3836.2《爆炸性气体环境用电气设备第2 部分：隔爆型“ d”》的规定，防爆标志为ExdI 。
FBCZ、FBCDZ系列轴流式主要通风机性能参数

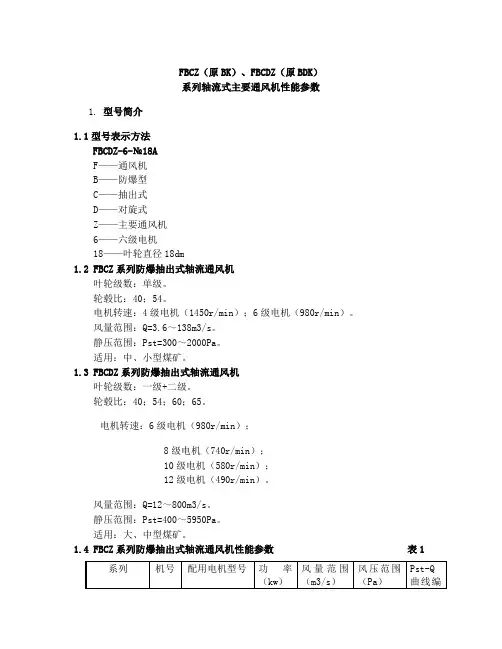

FBCZ（原BK）、FBCDZ（原BDK）系列轴流式主要通风机性能参数1. 型号简介1.1型号表示方法FBCDZ-6-№18AF——通风机B——防爆型C——抽出式D——对旋式Z——主要通风机6——六级电机18——叶轮直径18dm1.2 FBCZ系列防爆抽出式轴流通风机叶轮级数：单级。
轮毂比：40；54。
电机转速：4级电机（1450r/min）；6级电机（980r/min）。
风量范围：Q=3.6～138m3/s。
静压范围：Pst=300～2000Pa。
适用：中、小型煤矿。
1.3 FBCDZ系列防爆抽出式轴流通风机叶轮级数：一级+二级。
轮毂比：40；54；60；65。
电机转速：6级电机（980r/min）；8级电机（740r/min）；10级电机（580r/min）；12级电机（490r/min）。
风量范围：Q=12～800m3/s。
静压范围：Pst=400～5950Pa。
适用：大、中型煤矿。
1.4 FBCZ系列防爆抽出式轴流通风机性能参数表11.5 FBCDZ系列防爆抽出式轴流通风机性能参数表2续表2-140B YBFh800M2-10 1120×2 170～780 6320～15802-66FBCDZ-12-№n=490r/min 28D YBFh500-12 220×2 36～125 2270～7102-6730D YBFh500-12 250×2 45～153 2540～8102-6832D YBFh500-12 355×2 54～174 2890～9202-6934D YBFh500-12 450×2 65～229 3260～10402-7036D YBFh630-12 560×2 65～264 3650～11702-7138D YBFh630-12 710×2 90～307 4070～13002-72续表2-2系列机号配用电机型号功率（kw）风量范围（m3/s）风压范围（Pa）Pst-Q曲线编号FBCZ-12-№n=490r/min 40 YBFh710M1-12 630×2 100～480 3520～11002-7340D YBFh630-12 900×2 106～362 4510～14402-7442 YBFh800S1-12 900×2 110～550 4000～14002-7542D YBFh630-12 1200×2 122～440 4970～15902-7644 YBFh800M2-12 1250×2 130～700 4300～15002-7744D YBFh630-12 1450×2 141～460 5460～17502-7846 YBFh900S1-12 1500×2 150～800 4800～17002-7946D YBFh900S1-12 1500×2 160～525 5951～18502-80 （㎡）Q——m3/s，H——Pa，。
FBCDZ系列煤矿地面用防爆抽出式对旋轴流风机
一、风机的用途FBCDZ系列煤矿地面用防爆抽出式对旋轴流风机（包括FBCDZ54、FBCDZ60）（原BDK）是处于目前国内领先水平的最新节能型轴流式主通风机，它可应用于煤矿及金属矿、化学矿、隧道、人防工程的通风，也可广泛适用于冶金、化工、纺织、建材等各行业的通风换气。
二、风机型号表示方式例：煤矿地面用防（隔）爆对旋抽出式轴流通风机三、风机的特点1、风机的结构特点：（1）FBCDZ系列风机由集流器、一级主机、二级主机、扩散器、圆变方接头、消音器、扩散塔等部件组成，风机底座设有托轮，在预设的轨道上可沿轴向移动或非轴向移动，各部件用螺栓联接，便于检修。
（2）FBCDZ系列风机采用电机与叶轮直联方式减少了“S”型风道等通风阻力损失，提高了效率，也降低了“S”风道带来安全隐患及维护麻烦，提高了运转安全性。
（3）FBCDZ系列风机的两级工作叶轮按相反方向旋转，一、二级叶片互为导叶，无定式导叶片，减少了导叶的能耗，简化了结构，提高了效率。
（4）风机选配优质风机专用隔爆型电动机，电机置于具有一定耐压性的隔流腔内，使电机与矿井含瓦斯的风流相隔离，隔流腔设有与大气自动通风的风道，便于散热和导流。
这样既增加了电机防爆性能，又有利于电机散热，从而增加了风机运行的安全性。
（5）风机叶轮回转部分，设置防摩擦火花的铜坏装置，以免叶片在高速旋转中与筒壁碰撞发生火花，引发事故。
（6）风机配置刹车装置，便于迅速反风，5分钟即可完成反风程序。
反风量达到正常风量的60%以上，符合《安全规程》要求。
（7）风机设置了不停机加油装置和排油装置，可在运行中加注润滑油，停机时，可将排油口盖打开消除废油。
（8）电机的轴承和定子绕组间预埋了测温元件，可在风机运行中显示其各部位温度。
（9）风叶片采用机翼扭曲形，气动性能好，高效区宽广，节能效果显著。
（10）叶片为可调节结构，可根据不同工况点调节叶片角度，保持风机在高效区运行。
2、风机的性能特点（1）该系列属高效、节能、低噪、大风量的通风机。
FBCDZ系列防爆对旋主要通风机使用说明书
FBCDZ系列防爆对旋主要通风机使用说明书FBCDZ防爆对旋主要通风机F：代表“风机”，B：代表“防爆”，C：代表“抽出式”，D：代表“对旋”，Z：代表“主扇通风机”。
该风机为对旋式防爆主要通风机，风机的一、二级叶轮分别采用了安装角可调的三维扭曲行叶片，风量大、风压高，且风量风压可以调节，风量范围Q=53-130m3/min,静压范围Pst=1200Pa~4300Pa,适合于大、中型煤矿的通风。
该风机才用54的轮毂比，电机采用8级（740r/min）的转速，机号为24C，电机型号为YBFe450S2-8。
1、扩散器矿用节能风机作为主要通风机和机站风机时，应配带钢板制作的专用扩散器。
地表主要通风机配带扩散器可将部分动压转化为静压，降低出口动压损失，提高静压效率，以达到节能的目的。
2、消音器当安装主要通风机的地点距居民区较近时，应当在主要通风机扩散器后安装消音器，并在扩散塔内加设消音装置，把主要通风机噪音降到环境噪音标准以下。
3、扩散塔在扩散器后还有一过风断面逐渐扩大向上弯曲的排风弯道，该弯道称为扩散塔，它的作用一方面是减少通风机的动压损失，提高通风机的有效静压；另一方面是将污风排至上空，保护周围环境，还可以降低燥声，以免干扰周围居民的工作休息。
4、风机保护起动柜和刹车装置各规格风机出厂时均可配套供应专用保护起动柜。
该电控装置对电机过载、失压、短路和其它故障均能可靠保护。
其中设置有可快速实现电机反转的装置，当需要风机反转反风时，先按停止按钮，再进行刹车，待风机停转后再按反转按钮即可。
风机的调试、运行与维护1、风机启动前，必须检查流道中是否有异物，以防止启动后风机的叶轮被异物碰撞，出现损伤。
2、风机启动前，按先二级、后一级的顺序依次启动风机，面对叶轮均为顺时针旋转为正常运转。
3、风机启动并达到正常运转后要及时观察：a、电动机的运转电流是否超过额定电流；b、风机流道中是否有异常声音。
发现问题要及时停机检查。
