电阻的基础知识
电阻的基础知识1 电阻的分类1.1.按阻值特性固定电阻、可调电阻、特种电阻(敏感电阻) .不能调节的,我们称之为定值电阻或固定电阻,而可以调节的,我们称之为可调电阻.常见的可调电阻是滑动变阻器,例如收音机音量调节的装置是个圆形的滑动变阻器,主要应用于电压分配的,我们称之为电位器.1.2.按制造材料薄膜电阻、线绕电阻，无感电阻等.1.2.1薄膜电阻用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。
主要如下：a碳膜电阻器碳膜电阻（碳薄膜电阻）为最早期也最普遍使用的电阻器，利用真空喷涂技术在瓷棒上面喷涂一层碳膜，再将碳膜外层加工切割成螺旋纹状，依照螺旋纹的多寡来定其电阻值，螺旋纹愈多时表示电阻值愈大。
最后在外层涂上环氧树脂密封保护而成。
其阻值误差虽然较金属皮膜电阻高，但由于价钱便宜。
碳膜电阻器仍广泛应用在各类产品上，是目前电子，电器，设备，资讯产品之最基本零组件。
b 金属膜电阻器。
金属膜电阻（金属拍摄电阻）同样利用真空喷涂技术在瓷棒上面喷涂，只是将炭膜换成金属膜（如镍铬），并在金属膜车上螺旋纹做出不同阻值，并且于瓷棒两端度上贵金属。
虽然它较碳膜电阻器贵，但低杂音，稳定，受温度影响小，精确度高成了它的优势。
因此被广泛应用于高级音响器材，电脑，仪表，国防及太空设备等方面。
c 金属氧化膜电阻器某些仪器或装置需要长期在高温的环境下操作，使用一般的电阻会未能保持其安定性。
在这种情况下可使用金属氧化膜电阻（金属氧化物薄膜电阻器），它是利用高温燃烧技术于高热传导的瓷棒上面烧附一层金属氧化薄膜（用锡和锡的化合物喷制成溶液，经喷雾送入500~500℃的恒温炉，涂覆在旋转的陶瓷基体上而形成的。
材料也可以氧化锌等），并在金属氧化薄膜车上螺旋纹做出不同阻值，然后于外层喷涂不燃性涂料。
其性能与金属膜电阻器类似，但电阻值范围窄。
它能够在高温下仍保持其安定性，其典型的特点是金属氧化膜与陶瓷基体结合的更牢，电阻皮膜负载之电力亦较高。
最新常见电阻的材料和图片

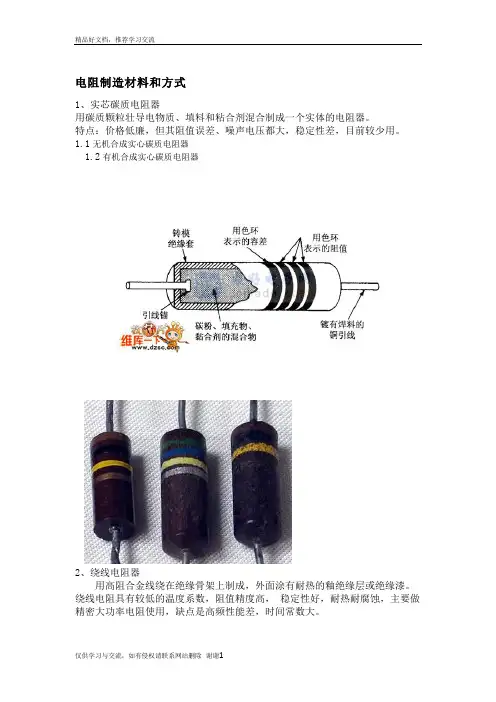

电阻制造材料和方式1、实芯碳质电阻器用碳质颗粒壮导电物质、填料和粘合剂混合制成一个实体的电阻器。
特点：价格低廉，但其阻值误差、噪声电压都大，稳定性差，目前较少用。
1.1无机合成实心碳质电阻器1.2有机合成实心碳质电阻器2、绕线电阻器用高阻合金线绕在绝缘骨架上制成，外面涂有耐热的釉绝缘层或绝缘漆。
绕线电阻具有较低的温度系数，阻值精度高，稳定性好，耐热耐腐蚀，主要做精密大功率电阻使用，缺点是高频性能差，时间常数大。
2.1通用线绕电阻器2.2精密线绕电阻器2.3大功率线绕电阻器2.4高频线绕电阻器3、薄膜电阻器用蒸发或沉积等方法将一定电阻率材料蒸镀于绝缘材料表面制成。
主要如下：3.1 碳膜电阻器将结晶碳沉积在陶瓷棒骨架上制成。
碳膜电阻器成本低、性能稳定、阻值范围宽、温度系数和电压系数低，是目前应用最广泛的电阻器。
3.2 金属膜电阻器用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。
金属膜电阻比碳膜电阻的精度高，稳定性好，噪声，温度系数小。
在仪器仪表及通讯设备中大量采用。
3.3 金属氧化膜电阻器在绝缘棒上沉积一层金属氧化物。
由于其本身即是氧化物，所以高温下稳定，耐热冲击，负载能力强。
3.4 合成膜电阻将导电合成物悬浮液涂敷在基体上而得，因此也叫漆膜电阻。
由于其导电层呈现颗粒状结构，所以其噪声大，精度低，主要用他制造高压，高阻，小型电阻器。
4、金属玻璃铀电阻器将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上。
耐潮湿，高温，温度系数小，主要应用于厚膜电路。
5、贴片电阻SMT片状电阻是金属玻璃铀电阻的一种形式，他的电阻体是高可靠的钌系列玻璃铀材料经过高温烧结而成，电极采用银钯合金浆料。
体积小，精度高，稳定性好，由于其为片状元件，所以高频性能好。
6、敏感电阻敏感电阻是指器件特性对温度，电压，湿度，光照，气体，磁场，压力等作用敏感的电阻器。
敏感电阻的符号是在普通电阻的符号中加一斜线，并在旁标注敏感电阻的类型，如：t. v等。
铁铬丝与镍铬丝电阻-概述说明以及解释
铁铬丝与镍铬丝电阻-概述说明以及解释1.引言1.1 概述铁铬丝和镍铬丝是常见的电阻材料，它们在电子行业和工业领域中广泛应用。
铁铬丝由铁、铬两种金属元素组成，而镍铬丝则由镍、铬两种金属元素组成。
这两种材料具有不同的电阻特性，在不同的应用场景中起着重要的作用。
铁铬丝具有较高的电阻率和较大的温度系数，这使得它在高温环境中具有良好的稳定性和可靠性。
它被广泛应用于热电偶、加热元件和温度传感器等领域。
铁铬丝的电阻率受温度影响较大，随着温度升高而增加。
这种特性使得铁铬丝能够在高温环境下提供准确的温度测量和控制，适用于要求高温稳定性的工作条件。
相比之下，镍铬丝具有较低的电阻率和较小的温度系数，它在低温环境中表现出较好的性能。
镍铬丝也是一种常见的电阻材料，常用于制作电阻器和电阻器元件。
镍铬丝的电阻率变化范围较小，能够提供稳定的电阻值，适用于对温度变化较为敏感的场合。
本文将重点比较铁铬丝和镍铬丝的电阻特性，包括电阻率、温度系数、可调节性等方面的比较。
通过对两种材料的分析和测试，我们可以更好地了解它们在不同情况下的应用优势和限制。
这将有助于我们选择合适的电阻材料，并为相关领域的设计和应用提供参考。
文章结构部分的内容可以写成如下形式：1.2 文章结构本文将围绕铁铬丝和镍铬丝的电阻特性展开深入探讨。
首先，我们将在引言部分对文章的整体内容进行概述，介绍铁铬丝和镍铬丝的基本概念。
接下来，在正文部分，我们将分别阐述铁铬丝和镍铬丝的电阻特性，包括它们的组成成分、导电性能、温度依赖性等方面的介绍。
同时，我们也将进行铁铬丝和镍铬丝的电阻特性比较，以便更好地了解它们各自的优缺点。
最后，在结论部分，我们将对铁铬丝和镍铬丝的电阻特性进行总结，分别归纳它们的特点和应用场景，同时也对两者进行比较的总结，以帮助读者更好地理解和选择适合自己需求的电阻材料。
本文的目的在于帮助读者全面了解铁铬丝和镍铬丝的电阻特性，为读者提供有价值的参考，以便在实际应用中能够做出明智的选择。
电阻类别(带实物图)
电阻类别（带实物图）一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。
1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。
表1 几种常用电阻的结构和特点2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。
为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。
额定功率分19个等级，常用的有0.05W、0.125W、0.25 W、0.5 W、1 W、2 W、3 W、5 W、7 W、10 W，在电路图中非线绕电阻器额定功率的符号表示如下图：电阻器阻值标示方法1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。
2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。
表示允许误差的文字符号文字符号 D F G J K M允许偏差±0.5% ±1% ±2% ±5% ±10% ±20%3、数码法：在电阻器上用三位数码表示标称值的标志方法。
数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。
偏差通常采用文字符号表示。
4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。
国外电阻大部分采用色标法。
贴片电阻材料
贴片电阻材料
贴片电阻是一种广泛应用于电子电路中的 passives 元件，其主要作用是限制电
流和调节电路的电阻值。
在现代电子产品中，贴片电阻已经成为不可或缺的元件之一。
而贴片电阻的材料对其性能和稳定性有着至关重要的影响。
本文将就贴片电阻的材料进行介绍和分析。
首先，我们来看一下贴片电阻的常见材料。
目前市场上常见的贴片电阻材料主
要包括碳膜电阻、金属膜电阻和金属氧化物膜电阻。
碳膜电阻是最常见的一种材料，其制作工艺简单，成本较低，但是稳定性和温度系数较差；金属膜电阻具有较好的稳定性和温度系数，但成本较高；金属氧化物膜电阻则具有较高的功率承受能力和稳定性。
其次，我们来分析不同材料的特点和适用场景。
碳膜电阻适用于一般的电子产
品中，例如家用电器、消费类电子产品等；金属膜电阻适用于对稳定性要求较高的产品，例如工业控制设备、汽车电子产品等；金属氧化物膜电阻适用于功率较大、对稳定性和耐高温要求较高的产品，例如电源设备、通信设备等。
最后，我们来谈谈贴片电阻材料的未来发展趋势。
随着电子产品对稳定性、高
温耐受能力和小型化的要求不断提高，贴片电阻材料也在不断创新和发展。
未来，我们可以预见贴片电阻材料将朝着高稳定性、高功率承受能力、高温耐受能力和小型化方向发展。
新材料的应用将会给电子电路设计带来更多的可能性和便利。
综上所述，贴片电阻材料是影响贴片电阻性能的关键因素之一。
不同材料具有
不同的特点和适用场景，未来的发展趋势也将会对贴片电阻材料提出更高的要求。
因此，在选择贴片电阻材料时，需要根据实际应用场景和要求进行合理的选择，以确保电路性能的稳定和可靠。
电阻率和常见金属电阻率表
电阻率是用来表示各种物质电阻特性的物理量。
某种材料制成的长1米、横截面积是1平方毫米的在常温下（20℃时）导线的电阻，叫做这种材料的电阻率。
电阻率的单位是欧姆·米(Ω·m或ohmm【Ohm即为欧姆Ω】)，常用单位是欧姆·毫米和欧姆·米。
电阻率（resistivity）是用来表示各种物质电阻特性的物理量。
在常温下（20℃时），某种材料制成的长1米、横截面积是1平方毫米的导线的电阻，叫做这种材料的电阻率。
在温度一定的情况下，有公式：R=ρl/s其中的ρ就是电阻率，l为材料的长度, s为面积。
可以看出，材料的电阻大小正比于材料的长度，而反比于其面积。
电阻率较低的物质被称为导体，常见导体主要为金属，而自然界中导电性最佳的是银。
其他不易导电的物质如玻璃、橡胶等，电阻率较高，一般称为绝缘体。
介于导体和绝缘体之间的物质 (如硅) 则称半导体。
国际单位制中，电阻率的单位是欧姆·米(Ω·m或ohmm)，常用单位是欧姆·毫米和欧姆·米。
电阻率的另一计算公式为：ρ=E/Jρ为电阻率——常用单位Ω·mE为电场强度——常用单位N/CJ为电流密度——常用单位A/㎡（E，J可以为矢量）说明1.电阻率ρ不仅和导体的材料有关，还和导体的温度有关。
在温度变化不大的范围内，几乎所有金属的电阻率随温度作线性变化，即ρ=ρo(1+at)。
式中t是摄氏温度，ρo是O℃时的电阻率，a是电阻率温度系数。
2.由于电阻率随温度改变而改变，所以对于某些电器的电阻，必须说明它们所处的物理状态。
如一个220 V -100 W电灯灯丝的电阻，通电时是484欧姆，未通电时只有40欧姆左右。
3.电阻率和电阻是两个不同的概念。
电阻率是反映物质对电流阻碍作用的属性，电阻是反映物体对电流阻碍作用的属性。
附表：常用金属导体在20℃时的电阻率材料电阻率(Ωm)(1)银 1.65 × 10-8(2)铜 1.75 × 10-8(3)铝 2.83 × 10-8(4)钨 5.48 × 10-8(5)铁 9.78 × 10-8(6)铂 2.22 × 10-7(7)锰铜 4.4 × 10-7(8)汞 9.6 × 10-7(9)康铜 5.0 × 10-7(10)镍铬合金 1.0 × 10-6(11)铁铬铝合金1.4 × 10-6(12) 铝镍铁合金1.6 × 10-6可以看出金属的电阻率较小，合金的电阻率较大，非金属和一些金属氧化物更大，而绝缘体的电阻率极大。
