泡沫消防车技术规格书
消防车主要技术规格需求书
２0０9消防车主要技术规格需求书附件1干粉消防车一、整车1、外形尺寸(ｍm）：长×宽×高≤78２5×2５0０×３３00;2、满载总质量(ｋg）≥１3８0０；3、干粉装载量(kg）:1５0０×２＝３０0０；4、乘员人数（含驾驶员)(人)≥3人。
二、底盘1、型号:EＱ1１4１KＪ；2、驱动形式：4×２；3、轴距(mm)：4５00；4、发动机：型132/2500；6、最大扭矩（N。
m/rpm)：号:ＩSＤe１８0—30；5、发动机最大功率(kW／rpm）：ﻩ61０/15０0；7、最高车速（km/h)：≥９０。
8、轮胎：原厂标准配置,备用轮胎1个，须是钢丝型国家认证。
三、驾驶室驾驶室为平头双开门单排座或四开门双排座（后排加装四个9升空气呼吸器架)手动液压整体前翻４5°。
驾驶室带冷暖空调、收录机。
装有取力器控制开关及指示灯、警灯、警报器、爆闪灯、标志灯、示廊灯等开关。
四、上装部分（一)车厢：1、材质：骨架采用优质碳素钢型材制作，外蒙皮为优质优质铝合金板,内装饰板为２.5 mｍ阳极氧化铝合金花纹板.2、框架采用焊接结构，上顶面铺设3.０ｍｍ花纹钢板。
3、照明：车厢内设有照明灯。
4、卷帘门:车厢两侧及车尾采用高强度轻型优质铝合金卷帘门，轻便可靠。
５、脚踏翻版：钢框架覆铝合金花纹板,气弹簧加锁销。
(二）干粉、氮气系统１、干粉罐2个：（1）材料：ﻩﻩﻩﻩﻩﻩﻩ1６MｎR(2）干粉填充量（kｇ）：ﻩﻩﻩ不小于３0０0（3）结构：下设排粉口、进气口，上设入粉口、干粉炮出粉口，两侧设有枪出粉口、排余气口、安全阀口及压力表口.（4）干粉罐最高工作压力１.４ＭPa，最低工作压力0．5MＰa氮气瓶组：a。
氮气瓶工作压力15ＭPa ﻩ40b.容积（Ｌ/只）:ﻩﻩﻩﻩﻩc. 氮气瓶数量（只）：ﻩﻩﻩﻩ１2干粉枪卷盘:ａ。
数量（个）：ﻩﻩﻩ2b.编织胶管(mm): ﻩﻩﻩφ25c。
欧曼A类泡沫消防车技术规格书
WS5160GXFAP50A型压缩空气泡沫消防车（BJ1163VJPJG-S底盘改装）技术规格书大连万顺特种车辆制造有限公司2009年4月一、简介WS5160GXFAP50A压缩空气泡沫消防车是我厂应用新技术、新工艺，使用新材料，自主研制开发的具有自主知识产权的最新产品。
该车采用北汽福田生产的BJ1163VJPJG-S型二类汽车底盘，加长原驾驶室为双排座，可载含驾驶员在内的乘员7人，驾乘舒适轻便。
该车采用全套进口美国大力公司最新研制的 CAFS压缩空气泡沫系统，其核心部件如FoamPro2001泡沫注入系统，电子控制系统、安全保护报警系统均属于美国大力公司的独家产品。
因此压缩空气泡沫系统操控简易，泡沫生成实现即时全自动微机精确调控，并设多重保护与报警系统，消防作战员可依据复杂的火场情况，方便地借助按钮选择干泡沫、湿泡沫、中倍泡沫等不同类型的泡沫灭火方式。
该套系统不仅装有A类泡沫原液，还装有B类泡沫原液，可高效率地扑灭和控制A、B类物质火灾，并具备良好的环保性能。
其压缩空气泡沫性能稳定、操作方便，使用可靠，是值得依赖的产品。
二、整车主要性能参数1、底盘型号： BJ1163VJPJG-S北汽福田二类底盘厂家：北汽福田汽车股份有限公司驱动型式： 4×2轴距： 4600 mm2、发动机型号： WP10.300N功率： 221kW扭矩： 1390 N·m（1200-1500r/min）3、尺寸参数：外型尺寸（长×宽×高）： 8550mm×2495mm×3615mm悬长（前悬/后悬）： 1550/2400mm接近角/离去角： 26°/14°4、性能参数：最高车速：≥90km/h油厢容积： 200L制动距离（初速度30Km/h）：≤9.0加速行驶车外噪声：≤85 dB(A)5、质量参数：满载总质量：19000kg载液量：3600kg水＋400kgA类泡沫原液+1000kg B类泡沫原液6、驾驶室：乘员数（含驾驶员）：7（人）三、主要结构：１、驾驶室结构：平头、四开门联体乘员室，全钢框架焊接一体式结构。
泡沫消防车配置英文版
【Chassis technical parameters】
底盘型号
Chassis model
EQ1168GLJ5
底盘名称
Chassis name
载货汽车底盘（二类）
Car chassis（II
商标名称
Trade name
东风牌
Dongfeng Brand
生产企业
manufacturer
9.00-20
钢板弹簧片数
Number of leaf springs
9/10+8,9/11+8
前轮距(mm)
Front track
1910,1960,1760,1810
燃料种类
Fuel type
柴油
Diesel
后轮距(mm)
Rear track
1800,1860,1690
排放标准
GB17691-2005国三GB3847-2005
泡沫消防车
Foam fire truck
【主要技术参数】
[The main technical parameters]
产品名称
Product name
泡沫消防车
Foam fire truck
产品号
size
ZMXMX5JD02Z
ZMXMX5JD02Z
总质量(Kg)
Total mass
13700
13700
罐体容积(m3)
Tank volume
5.713
5.713
额定载质量(Kg)
Rated contained mass
5200
外形尺寸(mm)
Dimensions
7360×2480×3330
消防车技术规格书
消防车技术规格书1 适用范围本技术规格书适用于华亭中煦煤化工有限责任公司60万吨/年煤制甲醇项目新建消防站，本工程消防设计考虑设置满足消防要求的车辆，配备各类消防车3辆；它详述了业主关于对消防车的设计、制造、工厂试验、验收等的最小要求。
设备除满足本技术规格书的要求外，还应满足其它相关的国家标准、法令、法规的要求。
供货商所提供的产品及服务必须满足或超过本技术规格书的要求。
2 定义●业主：华亭中煦煤化工有限责任公司●供货商：3 执行标准本工程消防车的设计、验收、监制应满足以下规范和标准：《消防车性能要求和试验方法》GB7956-1998 《消防车通用底盘系列、型式、基本参数和技术要求》GB 6244-86 《车用消防泵性能要求和试验方法》GB 6245-2006 《干粉消防车通用技术条件》GA39.1-92 《泵浦消防车通用技术条件》GA39.2-92 《泡沫-干粉联用消防车消防车通用技术条件》GA39.3-92 《泡沫消防车通用技术条件》GA39.5-92 《载重汽车和越野汽车道路试验方法》GB 1334《机动车辆噪声测量方法》GB 1496-1979 《漆膜颜色标准样本》GB 3l8l《汽车及挂车外部照明和信号装置的数量、位置和光色》GB4785-2007 《消防吸水胶管性能要求和试验方法》GB 6969-2005 《机动车运行安全技术条件》GB 7258-2004《车用电子警报器性能要求和试验方法》GB 8108-1999 《汽车产品编号规则》GB 9417-1988 《汽车标牌》JB 787-1995 《汽车用电镀层和化学处理层》JB 2864-1981 《货车客车制动系统道路试验方法》 JB 3689《汽车驻车制动性能要求》 JB 4019《汽车驻车制动试验方法》 JB 4020《汽车油漆涂层》JB/Z 1il《工程机械焊接通用技术条件》JB/ZQ 3011 《专用汽车定型试验规程》 ZB T50 001 《专用汽车道路试验方法》 ZB T50 003 《专用汽车用途特征代号》ZB/T T50 005 《钢制压力容器》GB 150-1998 《钢质无缝气瓶》GB 5099-94 《压力容器公称直径》 GB 9019-2001 4 供货范围及基本技术要求BP30泵浦消防车技术要求1 总则1．1 泵浦车应符合标准规定，并按规定程序批准的图样和技术文件制造。

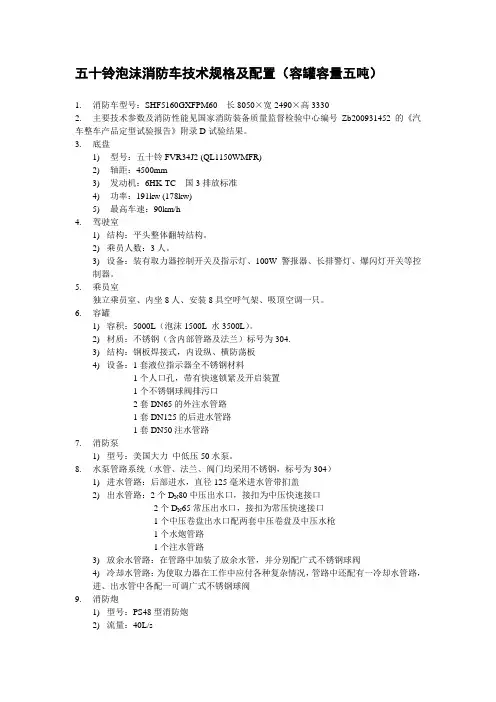

五十铃泡沫消防车技术规格及配置
五十铃泡沫消防车技术规格及配置（容罐容量五吨）1.消防车型号：SHF5160GXFPM60 长8050×宽2490×高33302.主要技术参数及消防性能见国家消防装备质量监督检验中心编号Zb200931452的《汽车整车产品定型试验报告》附录D试验结果。
3.底盘1)型号：五十铃FVR34J2 (QL1150WMFR)2)轴距：4500mm3)发动机：6HK-TC 国3排放标准4)功率：191kw (178kw)5)最高车速：90km/h4.驾驶室1)结构：平头整体翻转结构。
2)乘员人数：3人。
3)设备：装有取力器控制开关及指示灯、100W警报器、长排警灯、爆闪灯开关等控制器。
5.乘员室独立乘员室、内坐8人、安装8具空呼气架、吸顶空调一只。
6.容罐1)容积：5000L（泡沫1500L 水3500L）。
2)材质：不锈钢（含内部管路及法兰）标号为304.3)结构：钢板焊接式，内设纵、横防荡板4)设备：1套液位指示器全不锈钢材料1个人口孔，带有快速锁紧及开启装置1个不锈钢球阀排污口2套DN65的外注水管路1套DN125的后进水管路1套DN50注水管路7.消防泵1)型号：美国大力中低压50水泵。
8.水泵管路系统（水管、法兰、阀门均采用不锈钢，标号为304）1)进水管路：后部进水，直径125毫米进水管带扪盖2)出水管路：2个D N80中压出水口，接扣为中压快速接口2个D N65常压出水口，接扣为常压快速接口1个中压卷盘出水口配两套中压卷盘及中压水枪1个水炮管路1个注水管路3)放余水管路：在管路中加装了放余水管，并分别配广式不锈钢球阀4)冷却水管路：为使取力器在工作中应付各种复杂情况，管路中还配有一冷却水管路，进、出水管中各配一可调广式不锈钢球阀9.消防炮1)型号：PS48型消防炮2)流量：40L/s3)压力：1.0MPa4)射程：水≥60m 泡沫≥55m10.取力器1)形式：夹心式（全功率取力）2)操纵：电磁阀控制3)指示灯：驾驶室装有一取力器工作指示灯4)冷却方式：强制性可调试水冷5)润滑方式：飞溅式油润滑11.器材箱及泵房1)材质：骨架为优质钢材制成；内部装饰为铝合金花纹铝板（氧化处理），底板为3mm板。

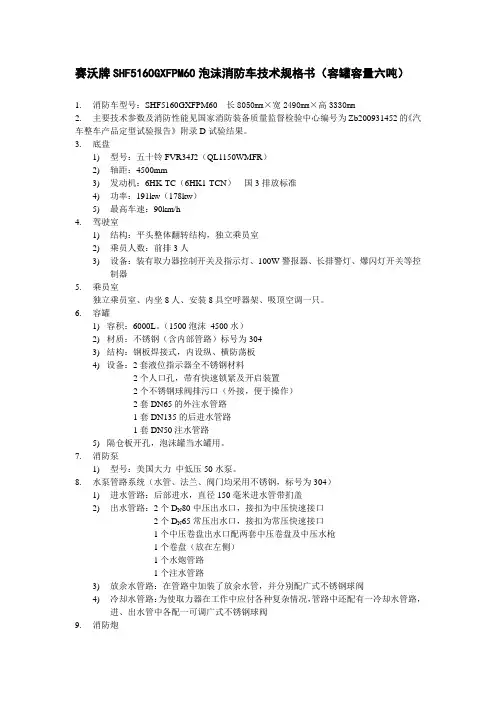

赛沃牌SHF5160GXFPM60泡沫消防车技术规格书
赛沃牌SHF5160GXFPM60泡沫消防车技术规格书（容罐容量六吨）1.消防车型号：SHF5160GXFPM60长8050mm×宽2490mm×高3330mm2.主要技术参数及消防性能见国家消防装备质量监督检验中心编号为Zb200931452的《汽车整车产品定型试验报告》附录D试验结果。
3.底盘1)型号：五十铃FVR34J2（QL1150WMFR）2)轴距：4500mm3)发动机：6HK-TC（6HK1-TCN）国3排放标准4)功率：191kw（178kw）5)最高车速：90km/h4.驾驶室1)结构：平头整体翻转结构，独立乘员室2)乘员人数：前排3人3)设备：装有取力器控制开关及指示灯、100W警报器、长排警灯、爆闪灯开关等控制器5.乘员室独立乘员室、内坐8人、安装8具空呼器架、吸顶空调一只。
6.容罐1)容积：6000L。
（1500泡沫4500水）2)材质：不锈钢（含内部管路）标号为3043)结构：钢板焊接式，内设纵、横防荡板4)设备：2套液位指示器全不锈钢材料2个人口孔，带有快速锁紧及开启装置2个不锈钢球阀排污口（外接，便于操作）2套DN65的外注水管路1套DN135的后进水管路1套DN50注水管路5)隔仓板开孔，泡沫罐当水罐用。
7.消防泵1)型号：美国大力中低压50水泵。
8.水泵管路系统（水管、法兰、阀门均采用不锈钢，标号为304）1)进水管路：后部进水，直径150毫米进水管带扪盖2)出水管路：2个D N80中压出水口，接扣为中压快速接口2个D N65常压出水口，接扣为常压快速接口1个中压卷盘出水口配两套中压卷盘及中压水枪1个卷盘（放在左侧）1个水炮管路1个注水管路3)放余水管路：在管路中加装了放余水管，并分别配广式不锈钢球阀4)冷却水管路：为使取力器在工作中应付各种复杂情况，管路中还配有一冷却水管路，进、出水管中各配一可调广式不锈钢球阀9.消防炮1)型号：PL48型消防炮2)流量：40L/s3)压力：1.0MPa4)射程：水≥60m泡沫≥55m10.取力器1)形式：夹心式（全功率取力）2)操纵：电磁阀控制3)指示灯：驾驶室装有一取力器工作指示灯4)冷却方式：强制性可调试水冷5)润滑方式：飞溅式油润滑11.器材箱及泵房1)材质：骨架为优质钢材制成；内部装饰及底板为3mm铝合金花纹铝板（阳极氧化处理）。
4-3-泡沫消防车(共16张)
第二节 泡沫消防车
一、分类
2. 按发泡倍数分类
2022/1/19
武警学院消防指挥系装备室 利
第3页，共16页。
李本
第二节 泡沫 消防车 (pàomò)
二、泡沫消防车的结构
泡沫消防车主要由乘员室、车厢、泵及传动 系统、泡沫比例混装置、空气泡沫—水两用炮及 其它附加装置组成。
器材厢 泡沫液罐 水罐
引水泵
武警学院第消5页防，指共挥16页系。装备室 李本利
第二节 泡沫 消防车 (pàomò)
二、泡沫消防车的结构
（二）车厢
1.水罐 2.泡沫液罐
3.器材厢
加注 泡沫 液
积存管
2022/1/19
人孔
出液管
武警学院消防指挥系装备室 第6页，共16页。
李本利
罐体结构 罐体材料 液位计
第二节 泡沫 消防车 (pàomò)
二、泡沫消防车的结构
2022/1/19
武警学院消防指挥系装备室 李本利 第9页，共16页。
第二节 泡沫(pàomò)消防车
三、泡沫系统工作原理
2022/1/19
武警学院消防指挥系装备室 李本利
第10页，共16页。
第二节 泡沫(pàomò)消防车
2022/1/19
武警学院消防指挥系装备室 李本利 第11页，共16页。
第二节 泡沫(pàomò)消防车
泡沫枪接口
高压卷盘
泡沫比例自动调 节机构
泡沫炮
自保喷头
2022/1/19
泡沫枪接口
高低压泵
引水泵 武警学院消防指挥系装备室
第12页，共16页。
外吸液接口 李本利
第二节 泡沫 消防车 (pàomò)
消防车技术规格书
技术规格书斯太尔王150型泡沫消防车明光市浩淼消防科技发展有限公司一、整车结构及技术参数1、底盘型号：ZZ1256M4346F型货车底盘（斯太尔王底盘）厂家：中国重型汽车集团（济南）公司驱动型式：6×4轴距：4325mm+1350mm2、发动机型号：WD615.87；功率：213kW（2200r/min）扭矩：1160N·m（1300-1600r/min）3、车辆满载总质量：30000kg4、最高车速：90km/h5、外型尺寸：（长×宽×高）9910mm×2500mm×3500mm6、驾驶室及乘员室结构：四开门整体平头双排驾驶室，全钢框架焊接结构，液压翻转机构。
后排座位后有6.8L空气呼吸器固定架4具。
座位设置：前排2人，后排4人。
设备：除原车设备外，加装有100W警报器、回转警灯开关、取力器控制开关及指示灯。
7、消防泵水泵：CB10/60消防泵流量：60L/s压力：1.0MPa1分钟真空度下降值：≤2.6kPa最大真空度：≥85kPa引水时间：≤50s（吸深7m时）最大吸深：≥7m安装形式：后置式8、管路系统内进水管路：1个Φ150mm的后进水，由罐体进入消防泵，装1只Φ150mm手动蝶阀，连接液罐与水泵。
外进水管路：泵后侧有1个外进水口，其管径Φ150mm，接外吸管，管牙接口，（闷盖密封）；泵后侧引水，吸水管Φ150×2m(4根) 。
出水管路：※水泵后侧有4个Φ80mm球阀控制的出水口（闷盖密封）；※1个Φ100mm的炮管路，采用Φ100mm挠性接头，并用Φ80mm球阀控制。
注水管路：※ 1个Φ65mm的内注水管路，可通过水泵直接向罐内注水；※在车身两侧各有2个Φ65mm的外注水接口；放余水管路：为保护水泵及各球阀，在球阀最低处加装放余水阀。
9、比例混合器型号：PH48操纵：手动调节混合比：6%10、消防炮型号：PL48型泡沫/水两用消防炮压力：0.8～1.0MPa流量：48L/s射程：水≥60m 泡沫≥55m回转角度：水平360°仰角：80°俯角：-15°11、液罐（外露式）装载量：水13000kg 泡沫2000kg材质：泡沫罐部分为不锈钢板，水罐部分为优质钢板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泡沫消防车技术规格书
一、主要技术条件
主要设备参数：
（1）、设备参数：
二、技术要求及使用寿命
1、液罐
液罐采用PPC材料制造，它的总容量为大于7500L，根据用户需要可分割成水罐和泡沫罐。
罐体内分布横、纵隔板，这样既增加了罐体强度也减少了罐体内水的冲击和晃动。
水罐的顶部设有入口，可做为注水和供人员进入维护工作，孔口设有密封盖。
在水罐顶部装置了溢水管，可使水罐内水保持满罐，由于与外界大气相通，可确保向水泵供水时流畅，同时还将减少行车时罐内水的外溢。
以及避免由于罐内水不满时而形成水对罐壁的冲击，从而提高了泡沫消防车行驶的稳定性。
在罐体底部设有放水阀，在清洗或维修时可放净罐内存水，并排除污物。
液罐内装有水位传感器，水泵仪表盘上装有液晶水位显示器。
2、水泵系统
泡沫消防车要求采用进口泵
3、附加电路
附加电路是根据泡沫消防车的改装需要，在原汽车底盘电路系统外而增设的电器设备如：电子警报扩音机，长排警
灯，水罐液位显示器，器材箱及泵房的照明灯，操作仪表板各种开关指示灯等。
4、车身、围板、平台、器材箱
车身平台铺设氧化防滑花纹铝合金板，车身围板粘贴铝合金平板。
水泵操作室配有铝合金卷帘门；两侧工具箱，内表面铺设铝合金板，外有铝合金卷帘门。
器材箱内部按消防实战取用顺序进行分隔和布置随车附件及器材，泡沫消防车进入火灾现场，消防员可方便地取放附件及器材。
5、器材和附件
吸水管：用于露天水源取水用的软管，共8米长（2mx4根）。
滤水器：它装于吸水管一端，在露天水源吸水时，能防止水泵和进水管被杂草，污物堵塞，滤水器由滤网，单向阀等部件组成。
单向阀的作用是当水泵把水吸入水管后，若水泵停止运转，吸水管内存水不会泄出，重新启动水泵时，不需再抽真空，即可正常工作。
异径接口：用来连接消防车上不同口径的水带或水枪。
分水器：它是从水带干线分出水带支线的连接装置。
进水口一个口径为80mm，出水口二个口径为65mm，每个出水口均有球阀控制，二个出水口可同时使用，又可分别使用。
6、质保期
整车24个月或者5000公里，罐体需终身免费质保。
三、供货范围及交货时间
1、供货范围：
每台消防车需配备以下配件：
所需其他消防器材
2、交货时间：合同签订后4个月内交货
四、外配套件情况
1、乙方需提供此车辆检测合格报告。
2、乙方需提供此车车辆工信部公告、免征公告。
（需签协
议前提供）
3、提供PP-C罐体消防车销售业绩一份。
（需签协议前提
供）
4、提供主要部件厂家授权书如水泵、泡沫炮等。
（需签协
议前提供）
5、乙方负责办理消防车本溪市市内通行牌照，包括强制
保险和第三者责任险和车损险。
五、资料交付
1、提供出厂合格证
2、提供易损件清单明细
3、提供详细操作使用说明书
以上资料需提供三份。
板材焦化厂设备管理室
2019年8月12日。
