隧道人行横通道施工技术交底
人行道施工工程安全技术交底
人行道施工工程安全技术交底
本文档旨在对人行道施工工程的安全技术进行交底和说明，确
保施工过程中的安全性和质量。
以下是必要的技术要求和交底事项：
1. 施工前准备
- 在施工现场确定人行道施工区域，并保证没有障碍物和其他
危险因素。
- 根据人行道设计图纸，规划施工工艺和步骤。
- 准备所需的施工设备和材料，并确保其正常运行和质量合格。
2. 施工过程中的安全措施
- 所有参与施工的工人必须佩戴必要的安全防护装备，包括安
全帽、安全鞋、手套等。
- 人行道施工现场必须设置明显的警示标志，并采取必要的防
护措施，确保行人和车辆的安全。
- 施工现场必须保持整洁，并定期清理施工产生的垃圾和杂物。
- 对人行道的挖掘和填充等施工工序必须谨慎进行，以防止损
坏地下管道和设施。
- 施工期间必须遵守相关工程安全操作规程和操作规范，确保施工质量和安全。
3. 施工完成后的验收工作
- 在人行道施工完成后，必须进行严格的验收工作，以确保施工质量和安全达到要求。
- 检查人行道的平整度、坡度和硬度等技术指标，确保其符合设计要求。
- 检查施工过程中的设备和材料使用情况，确认其合理使用和安全性。
- 对施工过程中可能存在的问题和隐患进行排查和整改，确保施工质量和安全。
请施工人员在施工前，仔细阅读本文档，并确保理解和遵守其中的要求。
任何违反安全技术要求的行为都是不允许的，一经发现将受到相应的处理和追责。
以上是人行道施工工程安全技术交底的内容，请按照要求进行工程施工，并确保施工过程的安全和质量。
人行通道安全技术交底模板
一、交底项目：人行通道施工及维护二、交底目的：为确保人行通道施工及维护过程中的安全，预防安全事故的发生，特进行安全技术交底。
三、交底内容：1. 施工前的安全检查- 1.1 人员安全：施工人员必须经过专业培训，熟悉施工流程和安全操作规程。
- 1.2 工具设备安全：检查所有施工工具和设备是否完好，符合安全标准。
- 1.3 施工现场环境：确保施工现场整洁、无障碍物，便于施工和通行。
2. 施工过程中的安全措施- 2.1 人员防护：施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。
- 2.2 施工设备操作：严格按照操作规程使用施工设备，确保设备安全运行。
- 2.3 高处作业：进行高处作业时，必须系好安全带，并设置安全防护措施。
- 2.4 交叉作业：在交叉作业时，设置隔离设施，避免相互干扰。
- 2.5 临时用电：施工现场临时用电必须符合规范，确保用电安全。
3. 维护过程中的安全措施- 3.1 设备维护：定期对设备进行检查、保养，确保设备正常运行。
- 3.2 人员培训：对维护人员进行专业培训，提高安全意识。
- 3.3 日常巡查：加强对人行通道的日常巡查，及时发现并处理安全隐患。
- 3.4 应急处理：制定应急预案，确保在发生事故时能够迅速有效地进行处理。
4. 安全注意事项- 4.1 施工现场严禁吸烟、饮酒。
- 4.2 严禁在施工现场随意堆放杂物。
- 4.3 严禁在施工现场使用非标准设备。
- 4.4 严禁施工人员擅自离开工作岗位。
四、检查执行情况：1. 施工单位应定期对施工过程进行安全检查，确保各项安全措施落实到位。
2. 施工现场安全员应加强对施工现场的巡查，发现问题及时整改。
3. 施工单位应定期对施工人员进行安全教育，提高安全意识。
五、接受人：1. 施工单位项目经理2. 施工单位技术负责人3. 施工单位安全员4. 施工单位施工负责人六、交底日期：[填写日期]七、备注：1. 本安全技术交底适用于人行通道施工及维护全过程。
隧道人行横通道施工技术交底

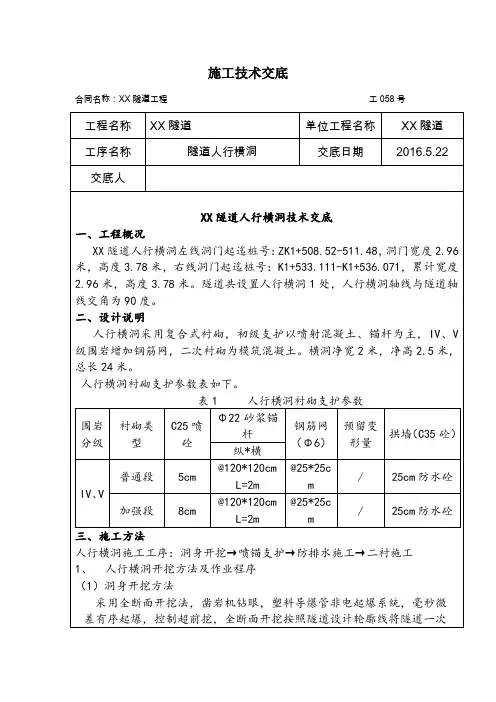

施工技术交底合同名称：XX隧道工程工058号工程名称XX隧道单位工程名称XX隧道工序名称隧道人行横洞交底日期2016.5.22 交底人XX隧道人行横洞技术交底一、工程概况XX隧道人行横洞左线洞门起迄桩号：ZK1+508.52-511.48，洞门宽度2.96米，高度3.78米，右线洞门起迄桩号：K1+533.111-K1+536.071，累计宽度2.96米，高度3.78米。
隧道共设置人行横洞1处，人行横洞轴线与隧道轴线交角为90度。
二、设计说明人行横洞采用复合式衬砌，初级支护以喷射混凝土、锚杆为主，IV、V 级围岩增加钢筋网，二次衬砌为模筑混凝土。
横洞净宽2米，净高2.5米，总长24米。
人行横洞衬砌支护参数表如下。
表1 人行横洞衬砌支护参数围岩分级衬砌类型C25喷砼Φ22砂浆锚杆钢筋网（Φ6）预留变形量拱墙（C35砼）纵*横IV、V 普通段5cm@120*120cmL=2m@25*25cm/ 25cm防水砼加强段8cm@120*120cmL=2m@25*25cm/ 25cm防水砼三、施工方法人行横洞施工工序：洞身开挖→喷锚支护→防排水施工→二衬施工1、人行横洞开挖方法及作业程序（1）洞身开挖方法采用全断面开挖法，凿岩机钻眼，塑料导爆管非电起爆系统，毫秒微差有序起爆，控制超前挖，全断面开挖按照隧道设计轮廓线将隧道一次爆破开挖成形，再进行下一步工序施工。
全断面施工时采用风钻钻孔作业，尽可能发挥相应的施工能力，缩短作业循环时间，各道工序尽可能平行交叉作业，提高隧道综合施工能力。
施工中及时施作初期支护，有利于下道工序的全面展开，同时保证施工安全。
（2）全断面法开挖施工工序：①施工测量：测量技术人员利用洞内中线控制桩和水平控制点，画出工作面开挖轮廓线，并初步标记出主要钻孔位置。
②准备钻孔作业的各项工作内容。
③爆破:采用气腿式凿岩机按照围岩钻爆方案进行钻眼爆破。
④出渣:用装载机和出渣车出渣。
挖机进行排险，清除洞顶危石、浮石。
横通道开挖安全技术交底模板

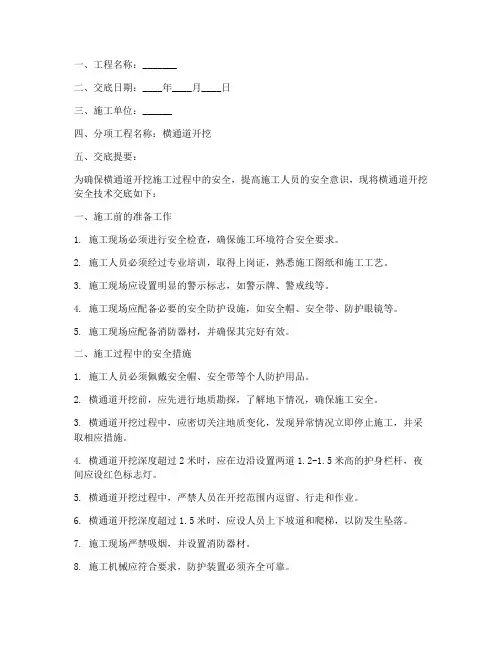

一、工程名称：_______二、交底日期：____年____月____日三、施工单位：______四、分项工程名称：横通道开挖五、交底提要：为确保横通道开挖施工过程中的安全，提高施工人员的安全意识，现将横通道开挖安全技术交底如下：一、施工前的准备工作1. 施工现场必须进行安全检查，确保施工环境符合安全要求。
2. 施工人员必须经过专业培训，取得上岗证，熟悉施工图纸和施工工艺。
3. 施工现场应设置明显的警示标志，如警示牌、警戒线等。
4. 施工现场应配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。
5. 施工现场应配备消防器材，并确保其完好有效。
二、施工过程中的安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。
2. 横通道开挖前，应先进行地质勘探，了解地下情况，确保施工安全。
3. 横通道开挖过程中，应密切关注地质变化，发现异常情况立即停止施工，并采取相应措施。
4. 横通道开挖深度超过2米时，应在边沿设置两道1.2-1.5米高的护身栏杆，夜间应设红色标志灯。
5. 横通道开挖过程中，严禁人员在开挖范围内逗留、行走和作业。
6. 横通道开挖深度超过1.5米时，应设人员上下坡道和爬梯，以防发生坠落。
7. 施工现场严禁吸烟，并设置消防器材。
8. 施工机械应符合要求，防护装置必须齐全可靠。
9. 横通道开挖过程中，应定期进行监测，确保施工安全。
10. 横通道开挖完成后，应及时进行回填，并做好排水措施。
三、应急处置措施1. 发生安全事故时，立即停止施工，组织人员进行救援。
2. 报告上级领导和相关部门，按照应急预案进行处理。
3. 对事故原因进行调查，查明责任，追究相关人员的责任。
四、施工人员培训1. 施工人员必须参加安全教育培训，了解施工过程中的安全注意事项。
2. 施工人员应掌握应急处置措施，提高安全意识。
五、总结横通道开挖施工过程中，安全第一，施工人员必须严格遵守安全规定，确保施工安全。
施工单位应加强施工现场安全管理，定期进行安全检查，及时发现并消除安全隐患，确保工程顺利进行。
人行道施工安全技术交底
5、制品养护：已铺设完成部份应及时洒水进行养护；
6、对已施工完成部份应经常进行检查,对呈现的板面沉陷、松动、错台等质量问题 应及时进行处置,确保工程质量；
针对性交底：人行道安全技术交底
交底人
接受负责人
交底时间
作业人员
XXXXXX工程
人行道安全技术交底
单位：编号：
1、工人入场前必需进行三级教育,经考试合格后,方可进入施工现场；
2、所有人员进入施工现场必需戴合格平安帽,系好下颚带,锁好带扣；
3、作业人员必需穿着齐全有效的劳动护用品,并严格遵守平安生产把持规程及各种规章制度；
4、作业人员必需精神集中,禁绝打逗,作业前和作业中禁绝饮ቤተ መጻሕፍቲ ባይዱ,防止各种事故发生；
1、施工资料准备：含泥较少的中砂放于路侧,质量良好的水泥,按要求送检,符合设计规范要求的人行道板砖块,按要求进行报验；
2、水泥砂浆结合层施工：严格依照配合比设计配料,施工厚度符合设计规定的范围,要求平整密实；
3、道板砖铺设：铺设前纵、横向每进行挂线,之后沿纵向一侧、横向每隔预铺样板砖,在年夜面积铺设时应以先铺设的样板和所挂的线为基线,要求砖面平整,其下结合层密实；
9、机械施工作业时,都要求一定要配合人员,随机作业,所以一定要坚持人机间的安
全距离,以防止机械作业中发生伤人事故；
10、各种施工机械的平安防护装置应坚持齐全、灵敏、有效；
11、禁止挖掘机在电线等高空架物下作业；
12、作业中,应随时监视机械各个部位的运转及仪表指示值,如发现异常,应立即停机检查维修；
人行道砖施工要点：
5、高温天气施工时,作业人员做好防暑降温工作.身体有所不适,应及时陈说,离岗休息,防止发生事故；
横通道开挖安全技术交底模板

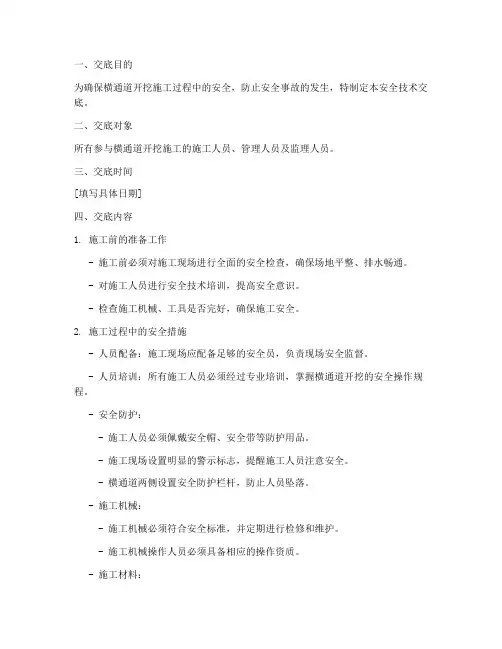

一、交底目的为确保横通道开挖施工过程中的安全，防止安全事故的发生，特制定本安全技术交底。
二、交底对象所有参与横通道开挖施工的施工人员、管理人员及监理人员。
三、交底时间[填写具体日期]四、交底内容1. 施工前的准备工作- 施工前必须对施工现场进行全面的安全检查，确保场地平整、排水畅通。
- 对施工人员进行安全技术培训，提高安全意识。
- 检查施工机械、工具是否完好，确保施工安全。
2. 施工过程中的安全措施- 人员配备：施工现场应配备足够的安全员，负责现场安全监督。
- 人员培训：所有施工人员必须经过专业培训，掌握横通道开挖的安全操作规程。
- 安全防护：- 施工人员必须佩戴安全帽、安全带等防护用品。
- 施工现场设置明显的警示标志，提醒施工人员注意安全。
- 横通道两侧设置安全防护栏杆，防止人员坠落。
- 施工机械：- 施工机械必须符合安全标准，并定期进行检修和维护。
- 施工机械操作人员必须具备相应的操作资质。
- 施工材料：- 施工材料应堆放在指定区域，不得占用施工通道。
- 施工材料应保持干燥，防止滑倒事故发生。
3. 应急措施- 制定应急预案，确保在发生安全事故时能够迅速采取有效措施。
- 设置急救箱，配备必要的急救药品和器材。
- 定期进行应急演练，提高应对突发事件的能力。
4. 其他注意事项- 施工过程中，严禁吸烟、使用明火。
- 施工现场严禁酒后作业。
- 施工人员必须遵守施工现场的各项规章制度。
五、交底要求1. 施工单位应将本安全技术交底内容书面通知所有施工人员。
2. 施工人员应认真学习并掌握本安全技术交底内容。
3. 施工单位应定期对施工人员进行安全技术培训，提高安全意识。
4. 施工现场应设立安全监督员，负责监督实施本安全技术交底内容。
六、附件1. 横通道开挖安全技术操作规程2. 应急预案七、备注本安全技术交底自发布之日起实施，如遇特殊情况，应及时修订。
八、交底人[填写交底人姓名及职务]九、审核人[填写审核人姓名及职务]十、日期[填写具体日期]。
隧道人行横通道现场施工技术经验交底
精心整理施工技术交底合同名称：XX隧道工程工058号工程名称XX隧道单位工程名称XX隧道工序名称隧道人行横洞交底日期交底人XX隧道人行横洞技术交底一、工程概况XX隧道人行横洞左线洞门起迄桩号：ZK1+508.52-511.48，洞门宽度 2.96米，高度3.78米，右线洞门起迄桩号：K1+533.111-K1+536.071，累计宽度2.96米，高度3.78米。
隧道共设置人行横洞1处，人行横洞轴线与隧道轴线交角为90度。
二、设计说明人行横洞采用复合式衬砌，初级支护以喷射混凝土、锚杆为主，IV、V级围岩增加钢筋网，二次衬砌为模筑混凝土。
横洞净宽2米，净高2.5米，总长24米。
人行横洞衬砌支护参数表如下。
表1人行横洞衬砌支护参数围岩分级衬砌类型C25喷砼Φ22砂浆锚杆钢筋网（Φ6）预留变形量拱墙（C35砼）纵*横IV、V 普通段5cm@120*120cmL=2m@25*25cm/ 25cm防水砼加强段8cm@120*120cmL=2m@25*25cm/ 25cm防水砼三、施工方法人行横洞施工工序：洞身开挖→喷锚支护→防排水施工→二衬施工1、人行横洞开挖方法及作业程序（1）洞身开挖方法采用全断面开挖法，凿岩机钻眼，塑料导爆管非电起爆系统，毫秒微差有序起爆，控制超前挖，全断面开挖按照隧道设计轮廓线将隧道一次爆破开挖成形，再进行下一步工序施工。
全断面施工时采用风钻钻孔作业，尽可能发挥相应的施工能力，缩短作业循环时间，各道工序尽可能平行交叉作业，提高隧道综合施工能力。
施工中及时施作初期支护，有利于下道工序的全面展开，同时保证施工安全。
（2）全断面法开挖施工工序：①施工测量：测量技术人员利用洞内中线控制桩和水平控制点，画出工作面开挖轮廓线，并初步标记出主要钻孔位置。
②准备钻孔作业的各项工作内容。
③爆破:采用气腿式凿岩机按照围岩钻爆方案进行钻眼爆破。
④出渣:用装载机和出渣车出渣。
挖机进行排险，清除洞顶危石、浮石。
隧道车行横洞安全技术交底模板
一、交底编号：编号：_______二、交底时间：时间：____年____月____日三、交底地点：地点：____隧道项目施工现场四、交底对象：对象：隧道车行横洞施工全体人员五、交底内容：一、隧道车行横洞施工概述1. 隧道车行横洞是隧道施工中的一项重要工序，主要用于连接隧道主线与辅助坑道、隧道出口等。
2. 本隧道车行横洞工程全长____米，净宽____米，净高____米，设计施工等级为____级。
二、施工安全注意事项1. 施工人员必须遵守国家有关安全生产的法律法规和标准，严格按照施工图纸、施工方案和施工技术规范进行施工。
2. 施工前应进行安全技术交底，确保全体施工人员充分了解和掌握安全施工要求。
三、隧道车行横洞施工安全措施1. 洞口及围岩稳定：（1）洞口施工前，应对洞口及围岩进行地质调查和稳定性分析，确保施工安全。
（2）洞口开挖过程中，发现松动危石，应立即清除，防止坍塌事故发生。
（3）洞口开挖后，应对洞口围岩进行支护，确保围岩稳定。
2. 钻眼爆破：（1）爆破作业前，应对爆破区域进行安全检查，确保无安全隐患。
（2）爆破作业时，应严格按照爆破设计进行，控制爆破药量，减少对围岩的扰动。
（3）爆破作业后，应及时清除松动危石，确保施工安全。
3. 开挖及支护：（1）开挖过程中，应按照施工图纸和施工方案进行，确保开挖质量。
（2）支护材料应选用合格产品，施工人员应严格按照规范进行支护作业。
（3）开挖过程中，应密切关注围岩变化，发现异常情况，应立即停止施工，采取相应措施。
4. 通风及排水：（1）隧道车行横洞施工过程中，应保证通风良好，确保施工人员呼吸安全。
（2）排水设施应完好，排水畅通，防止积水影响施工。
5. 交通安全：（1）隧道车行横洞施工期间，应设置安全警示标志，提醒过往车辆注意安全。
（2）施工人员应遵守交通规则，确保交通安全。
6. 临时用电安全：（1）施工现场临时用电线路应符合国家《施工临时用电安全技术规范》要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋网按图纸设计在洞外加工成方格网片，采用纵横钢筋相交处点焊或用铁丝绑扎成一体。挂设时与锚杆焊接固定在一起，且随岩面起伏铺设。
表4钢筋网实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1
△网格尺寸(mm)
±10
用尺量，抽查3个网眼
3
2
钢筋保护层厚
≥10mm
每次检查3个点
2
3
网的长、宽(mm)
±10
用尺量
1
（3）喷射砼施工
喷射砼，隧道初期支护采用C25喷射混凝土逐层进行喷射。喷射砼分段、分片、分层进行，由下向上，从无水、少水向有水、多水地段集中，多水处安放导管将水排出。施喷时喷头与受喷面基本垂直，距离保持1.5-2.0m。如有大凹坑，先找平，喷射时注意控制回弹率，喷射回弹物不得重新用作喷射砼材料。
施工技术交底
合同名称：XX隧道工程 工058号
工程名称
XX隧道
单位工程名称
XX隧道
工序名称
隧道人行横洞
交底日期
交底人
XX隧道人行横洞技术交底
1、工程概况
XX隧道人行横洞左线洞门起迄桩号：ZK1+508.52-511.48，洞门宽度2.96米，高度3.78米，右线洞门起迄桩号：K1+533.111-K1+536.071，累计宽度2.96米，高度3.78米。隧道共设置人行横洞1处，人行横洞轴线与隧道轴线交角为90度。
3
3
空洞检查
无空洞，无杂物
每30m检查一个断面，每个断面从拱顶中线起每3m检查1点，用凿孔或雷达监测仪检测
2
4
喷射平整度(mm)
边墙、拱顶：D/L≤1/6；L－喷射混凝土相邻两凸面间的距离；D－喷射混凝土相邻两凸面间下凹的距离
每40m选取代表性区域用50cm直尺每侧检查10处，任意方向
1
3、防、排水施工
交底人/时间
复核人/时间
接收人/时间
将人行横洞底面清理干净，铺筑10cm厚垫层找平，达到强度后，铺设防水卷材，再浇筑4cm厚细石混凝土加以保护。在人行横洞初期支护和二次衬砌之间设置纵向和环向排水管以排除衬砌后渗、漏水。沿人行横洞全长每隔5m设置环向φ100mm软式透水管一根，两侧拱脚各设一根φ110mm纵向排水波纹管，环向软式透水管与纵向排水管互相连通；横洞纵向排水管与主洞二次衬砌拱脚背后的纵向排水波纹管互相连通，将水排入主洞水沟内。
防水板材的铺设、固定注意事项：
（1）、防水层铺设前，应先处理较明显的股状渗水，并先对隧道初期支护喷射混凝土表面进行处理，切除锚杆头和钢筋露头，并用细石混凝土抹平覆盖，基层平整度不应大于1/10，防水卷材搭接宽度、接缝质量应符合有关规定。
（2）、铺设防水层固定点拱部间距0.5～0.7m，边墙间距1.0～1.2m。防水板铺设要松紧适度，使之能紧贴在喷射混凝土表面。防止过紧或过松，一定要留出余量，以防止在浇筑拱顶混凝土时防水板因绷紧而撕裂，也不能过松而产生褶皱堆积形成人为蓄水点。防水板间搭接缝应与变形缝、施工缝等防水薄弱环节错开1m以上。
28d拔力平均值≥设计值，最小拔力≥0.9设计值
按锚杆数1％做拔力试验，且不小于3根做拔力试验
3
2
孔位(mm)
±15
检查锚杆数的10％
2
3
钻孔深度(mm)
±50
检查锚杆数的10％
2
4
孔径(mm)
砂浆锚杆＞杆体直径+15。其他锚杆符合设计要求
检查锚杆数的10％
2
5
锚杆垫板
与岩面紧贴
检查锚杆数的10％
1
混凝土采用分层、对称浇注，每层浇筑厚度不得大于1m。两侧高度差控制在50cm以内。浇注过程要连续，避免停歇造成“冷缝”，间歇时间一般不得超过1h，否则按施工缝处理。
当混凝土浇至作业窗口下30cm时，须刮净窗口附近的脏物，涂刷脱模剂，安装窗口钢模板并保证紧密结合，不漏浆。
采用插入及木锤模外敲振为辅，内模反弧部分要确保捣固充分，避免出现气孔现象。
（3）、防水卷材间搭接用自粘结型搭接，单条接缝的有效接缝宽度不小于1cm。搭接前先除尽防水卷材表面的灰尘再搭接，防水卷搭接宽度须不小于10cm。
（4）、防水板破损处修理。如发现防水板有破损，必须及时修补。先取一小块防水板，除尽两防水板上的灰尘后，将其置于破损处。
（5）、在二次衬砌绑扎钢筋、焊接钢筋及混凝土捣固时应采取有效措施对防水层进行保护。
（3）人行通道开挖注意事项：
在隧道施工中施工为更好的使围岩发挥其自身的稳定性，使其在开挖后应力重新分配均匀，要严格控制超欠挖。
①根据围岩的裂隙走向和破损程度制定合理进尺。
②严格要求爆破质量，合理制定爆破方案。
③测量放样准确无误。
④爆破周边眼的钻孔精确度严格控制。
表2洞身开挖实测项目
项次
检查项目
规定值或允许偏差
排水管在防水层铺设之前按要求布设，派专人负责检查，确保排水管不遗漏和连接部位的密封性。浇筑混凝土时，要保证排水管不被压碎及堵塞，确保排水系统畅通。
人行横通道初期支护和二次衬砌间拱墙背后高分子自粘防水层，与底部防水层相接。全部二次衬砌环向施工缝拱墙采用中埋式止水带，主洞二次衬砌与横洞二次衬砌交接处预设中埋式止水带。
检查方法和频率
权值
1
△拱部超挖(mm)
破碎岩，土(Ⅴ、Ⅵ类围岩)
平均100，最大150
每20m用尺量
一个断面
3
中硬岩，软岩(Ⅲ—Ⅴ类围岩)
平均150，最大200
硬岩(Ⅰ、Ⅱ类围岩)
平均100，最大200
2
宽度
每侧
+100，-0
每20m用尺量，
每侧一处
2
全宽
+200，-0
3
边墙、仰拱、隧道超挖(mm)
2、混凝土浇筑
二次衬砌混凝土采用C35防水混凝土，混合料由拌和站现场生产混凝土。采用混凝土运输车运输至施工现场，由混凝土输送泵泵送入模。混凝土坍落度控制在13～18cm，运输过程中要注意的坍落度损失，以确保混凝土质量。
二次衬砌混凝土灌注前注意复查模板及中心高是否符合要求，仓内尺寸是否符合要求；挡头模安装定位是否牢靠；预埋件加工准备是否齐全，位置标定是否准确；排水盲管、止水带等安装是否符合设计及规范要求；模板接缝是否填塞紧密；脱模剂是否涂刷均匀；基仓清理是否干净，底脚施工缝是否处理；输送泵接头是否密闭，机械运转是否正常。
封顶采用顶模中心封顶器接输送管，按从里向外的顺序逐渐封顶。当挡头板上观察孔有浆溢出，即封顶完成。
3、拆模
当最后一盘封顶混凝土试件现场试压达7MPa时，即可拆模。拆模时，要小心谨慎，以免缺棱掉角现象发生。先去除所有木楔、横向支撑，烧掉纵向连接筋，再拆除拱架和模板。
拆模后，若发现缺陷，不得擅自修补，由技术人员共同研究确定方案后及时处理。
4、二衬施工及作业程序
1、支模
架立拱架，拱架采用I18工字钢加工，拱架安装前先将横洞两侧拱脚杂物清理干净，放置枕木。拱架拱脚坐落在枕木上，在拱架起拱线连接处用螺栓连接牢固，架立间距100cm。严格控制中线及高程，保证拱架起拱线在同一高度。钢拱架安装后必须保证垂直度，不能发生扭曲变形，确保整环拱架在同一个断面内。拱架纵向采用φ20钢筋焊接固定，间拱线处都必须支撑一道，中间辅助支撑一道，形成坚固、稳定的模板加固框架体系。
模板采用长*宽*厚（200cm*25cm*5cm）木板自下而上拼装组成，两侧边墙上部预留窗口（上下两块模板暂不安装），用于混凝土泵送入模和捣鼓作业。为保证拱部的圆顺度，拱部模板安装后，在其背后装订防水板。正拱顶焊接封顶器，与输送泵输输送管连接进行混凝土封顶施工。所有模板与钢拱架之间加入木楔，便于拆模和调整模板的平整度。安装挡头模，采用风管斜向支撑加固。
普通段
5cm
@120*120cm L=2m
@25*25cm
/
25cm防水砼
加强段
8cm
@120*120cm L=2m
@25*25cm
/
25cm防水砼
三、施工方法
人行横洞施工工序：洞身开挖→喷锚支护→防排水施工→二衬施工
1、人行横洞开挖方法及作业程序
（1）洞身开挖方法
采用全断面开挖法，凿岩机钻眼，塑料导爆管非电起爆系统，毫秒微差有序起爆，控制超前挖，全断面开挖按照隧道设计轮廓线将隧道一次爆破开挖成形，再进行下一步工序施工。全断面施工时采用风钻钻孔作业，尽可能发挥相应的施工能力，缩短作业循环时间，各道工序尽可能平行交叉作业，提高隧道综合施工能力。施工中及时施作初期支护，有利于下道工序的全面展开，同时保证施工安全。
平均100
每20m用水准仪沿中线检查一处
1
2、喷锚支护及作业程序
（1）锚杆施工
Φ22药卷锚杆支护施工：锚杆孔由风钻垂直于围岩钻孔，孔深≥2 m。锚杆孔造孔后用高压风吹干孔内积水及石屑、灰尘。现场按设计先填塞锚固剂，再插入锚杆。
表3锚杆支护实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1
△锚杆拔力(KN )
2、设计说明
人行横洞采用复合式衬砌，初级支护以喷射混凝土、锚杆为主，IV、V级围岩增加钢筋网，二次衬砌为模筑混凝土。横洞净宽2米，净高2.5米，总长24米。
人行横洞衬砌支护参数表如下。
表1 人行横洞衬砌支护参数
围岩分级
衬砌类型
C25喷砼
Φ22砂浆锚杆
钢筋网（Φ6）
预留变形量
拱墙（C35砼）
纵*横
IV、V
表5喷射砼支护实测项目
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
1
喷射砼强度(MPa)
在合格标准内
按附录E检查
