方向观测法(全圆测回法)
测量学与数字化测图习题集_第03章 角度测量_答案
27
垂直角是指在同一铅垂面内，某目标方向的视线与水平线间的夹角。，也称竖直 角或高度角，垂直角的角值为0~360。而视线与铅垂线的夹角称为天顶距，天顶距之 的角值范围为。0-180。
测水平角可用竖丝瞄准，测竖直角可用横丝瞄准。
2．经纬仪有几个主要部分组成，各部分的作用如何？ 经纬仪分基座、照准部、度盘、读数系统等几个部分组成。 基座上有三个脚螺旋，其作用是整平仪器，粗略整平以基座上的圆水准器气泡 居中为标志，精确整平用照准部上的水准管进行，精确整平后水准管气泡应居中; 基座底板巾心有连接螺旋孔，用于仪器安置时与三脚架上的连接螺丝配合固紧仪器。 照准部是经纬仪的主要部件，照准部部分的部件有水准管、光学对点器、支架、 横轴、竖直度盘、望远镜、度盘读数系统观测窗等。照准部绕纵轴水平旋转，瞄准 目标时的制动、微动由水平制动螺旋和水平微动螺旋来控制。望远镜绕横轴旋转， 盼准目标时，由竖直制动和微动螺旋控制。 光学经纬仪度盘有水平度盘和垂直度盘，均由光学玻璃制成。水平度盘安装在 纵轴轴套外围，未与纵轴固连，故不随照准部转动，但是可通过水平度盘位置变换 轮使其转动。垂直度盘与横轴固连，以横轴为中心随望远镜一起在坚直面内转动。
28
轴重合。 盘左盘右观测取平均值；精确对中和整平。
6．经纬仪测回法测水平角，可以削减哪些误差的影响？ 视准轴不垂直于横轴；横轴不垂直于竖轴；度盘偏心误差
7．测水平角时对中的目的是什么？整平的目的是什么？用光学对中器对中、整 平的操作方法如何？
对中的目的是使仪器的中心与测站的标志中心位于同一铅垂线上。 整平的目的是使仪器的竖轴铅垂，水平度盘水平。 采用光学对中器进行对中，应与整平仪器结合进行，其操作步骤如下： （１）将仪器置于测站点上，三个脚螺旋调至中间位置，架头大致水平。使光 学对中器大致位于测站上，将三脚架踩牢。 （２）旋转光学对中器的目镜，看清分划板上的圆圈，拉或推动目镜使测站点 影像清晰。 （３）旋转脚螺旋使光学对中器对准测站点。 （４）伸缩三脚架腿，使圆水准气泡居中。 （５）用脚螺旋精确整平管水准管转动照准部 90゜，水准管气泡均居中。 （６）如果光学对中器分划圈不在测站点上，应松开连接螺旋，在架头上平移 仪器，使分划圈对准测站点。 （７）重新再整平仪器，依此反复进行直至仪器整平后，光学对中器分划圈对 准测站点为止。
水平角的测量方法
在本例中：
12(L
R)
1(981928981930)98 1929
2
*
9
a
注意!
由于水平度盘是顺时针刻划注记的，所 以计算水平角时:
总是用右目标的读数减去左目标的读数。*
如果不够减，则应在右目标的读数上加上360˚， 再减去左目标的读数，决不可以倒过来减。
10
a
对一个角度观测多个测回时：
为了减弱度盘分划误差的影响，各测回在盘左 位置观测起始方向时，需要起始方向安置水平度盘 读数。
0 02 06
* B 37 44 15 217 44 05 +10 37 44 10 37 42 00 37 42 04
C 110 29 04 290 28 52 +12 110 28 58
。 D 150 14 51 330 14 43 +8 150 14 47 。 * A 0 02 18 180 02 08 +10 0 02 13
12
a
1．方向观测法的观测方法
设O为测站点，A、B、C、D为观测点。
B A
C D
O
（1）在测站点O安置经纬仪
在A、B、C、D观测目标处竖立观测标志。
13
a
B A
C D
OLeabharlann （2）盘左位置选择一个明显目标A作为起始方向，瞄准零方向A，将水 平度盘读数安置在稍大于0˚处，读取水平度盘读数； *
顺时针方向依次瞄准B、C、D各目标，分别读取水平
（1）计算两倍视准轴误差2c值 2c =盘左读数—（盘右读数±180˚）
以OA方向为例：
2 c 0 0 2 1 2 ( 1 0 2 8 0 0 1 0 ) 8 1 2 0
全圆方向观测法角度测量
角度测量
方向观测法（全圆测回法）适用于观测两个以上的方向
观测方法:
1.安置仪器：0点置经纬仪，A、B、C、D设置目标。
2.盘左：对零度，瞄A,再顺时针瞄B C D A,第二次瞄A称为归零，分别读数，记入手簿，上半测回
3.盘右：瞄A、逆时针瞄D C、B、A,分别读数记入手簿，下半测回。
4.上、下半测回，组成一测回：观测n测回时，起始方向读数变化为180° /n
5.计算⑴ 计算两倍照准差（2C） : 2C=t左-（盘右土180°）⑵ 计算各方向平均值：平均读数=［盘左+（盘右土180° ）］/2
6. 限差：⑴ 半测回归零差 ⑵ 上、下半测回同一方向的方向值之差 ⑶ 各测回的方向差 ⑷ 根据不同精度的仪器有不同的规定
水平角（全圆测回法）观测手薄
III
2000.11.21 者
;[2] 一测回起始方向与归零方向平均值： [90 01 09]=1/2(90 01 03+90 01 15)
[4 ][90 01 03]=1/2[90 01 00-270 01 06 士 180 ]
【下载本文档，可
以自由复制内容或自由编辑修改内容， 更多精彩文章，
期待你的好评和关注，我将一如既往为您服务】
⑶A 方向（归零）平均值，填写在括号内 ⑷ 计算归零后的方向值 ⑸ 计算各方向的测回平均值 ⑹计算各目标间角值 [1] 一测回起始方向与归零方向平均值: [3] [0 01 06]=1/2[0 01 00-180 01 12
[0 01 09]=1/2(0 01 06+0 01 12)
士 180;。
方向观测法(全圆测回法)
第三章角度测量
第四节水平角观测
二、方向观测法(全圆测回法)
适用于观测两个以上的方向
观测方法：
1. 安置仪器
O点置经纬仪，A、B、C、D设置目标。
2. 盘左
对零度，瞄A，再顺时针瞄B、C、D、A，第二次瞄A称为归零，分别读数，记入手簿，上半测回。
3. 盘右
瞄A、逆时针瞄D、C、B、A，分别读数记入手簿，下半测回。
4. 上、下半测回，组成一测回
观测n测回时，起始方向读数变化为180°/n。
5.计算
＊计算两倍照准差(2C)
2C=盘左-(盘右±180°)
＊计算各方向平均值
平均读数=[盘左+(盘右±180°)]/2
＊A方向平均值，填写在括号内
＊计算归零后的方向值
＊计算各方向的测回平均值
＊计算各目标间水平角值
6.限差
＊半测回归零差
＊上、下半测回同一方向的方向值之差
＊各测回的方向差
根据不同精度的仪器有不同的规定
水平角(全圆测回法)观测手薄。
全圆测回法教学课件
D 240 15 57 60 15 49 +8 240 15 53 150 12 29
A 90 03 25 270 03 18 +7 90 03 22
*
*
4．计算方法
（1）半测回归零差: J2 ≤ 12 " ；J6 ≤ 18 " 。
（2）2C值（两倍照准误差）: 2C=盘左读数－（盘右读数±180°）。
3.通过前面的实践课，同学们会用测回 法观测、记录、计算水平角了没有？
展示学生成果
盘位 目标 水平度盘读数
水平角
半测回角
测回角
备 注
A 左
B
0゜01′24″ 60゜50′30″
60゜49′06″
0
60゜49′03″
C 180゜01′30″
右
60゜49′00″
D 240゜50′30″
展示学生成果
测站
目的：为了减少度盘分划误差的影响。
如n=2时，各测回起始方向值为180°/2=90°，即第一测回与第二 测回要错开90°，即第一测回为0°，第二测回为90°； 如n=3时，各测回起始方向值为180°/3=60°，即第一、第二、第 三测回要错开60°，即第一测回为0°，第二测回为60°，第三测 回为120°。
[小结]：
全圆测回法 （1）观测程序：先盘左，再盘右 （2）观测方法： （3）记录、计算
。 1.半测回归零差:J2 ≤ 12 " ；J6 ≤ 18 "
2.2C值（两倍照准误差）:2C=盘左读数－（盘右读数±180°）。 一测回内2C互差：J2≤18 " ；J6不作要求。
3.各方向盘左、盘右读数的平均值：
0
230 33 18 295 27 00
技能认证工程测量考试(习题卷19)
技能认证工程测量考试(习题卷19)第1部分：单项选择题，共57题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]线路中线要素切曲差q等于:A)切线长减曲线总长B)切线长减圆曲线长C)切线长的两倍减曲线总长D)圆曲线长减切线长答案:C解析:2.[单选题]以下使用DJ6光学经纬仪观测某一水平方向，其中读数记录正确的是（ ）。
A)108°7′24″B)54°18′6″C)43°06′20″D)1°06′06″答案:D解析:3.[单选题]根据误差的性质和特点，测量误差可分为（）。
A)粗大误差、系统误差、随机误差B)人为误差、量具误差、随机误差C)系统误差、人为误差、随机误差D)粗大误差、人为误差、量具误差答案:A解析:4.[单选题]有标准螺纹牙形，能反映被检内、外螺纹边界条件的测量器具称（）。
A)螺纹校对规B)螺纹量规C)内螺纹量规D)塞规答案:B解析:5.[单选题]通常所说的海拔指的是点的（ ）。
A)相对高程B)高差C)高度D)绝对高程答案:D解析:6.[单选题]大比例尺测图中，不常用的图幅为（ ）。
D)40cm×50cm答案:B解析:7.[单选题]用标准(偏)差表示的测量不确定度称为（）。
A)扩展不确定度B)均值不确定C)标准不确定度D)标准差不确定度答案:C解析:8.[单选题]适用于建筑设计总平面图布置比较简单的小型建筑场地的是（ ）A)建筑方格网B)建筑基线C)导线网D)水准网答案:B解析:9.[单选题]下列选项中，不属于仪器误差的是（ ）。
A)视准轴误差B)横轴误差C)竖轴误差D)目标偏心误差答案:D解析:10.[单选题]经纬仪盘左时，当视线水平，竖盘读数为90° 望远镜向上仰起，读数减小。
则该竖直度盘为顺时针注记，其盘左和盘右竖直角计算公式分别为（ ）。
A)90°－L，R－270°B)L－90°，270°－RC)L－90°，R－270°D)90°－L，270°－R答案:A解析:11.[单选题]关于施工测量，以下描述错误的是（ ）。
国开(中央电大)专科《建筑测量》网上形考(作业一至四)试题及答案
国开(中央电大)专科《建筑测量》网上形考(作业一至四)试题及答案说明：适用于电大道路桥梁工程施工与管理，建筑施工与管理专科学员网上形考；同时，资料也是期末机考必备资料。
形考作业一试题及答案一、填空题1.测量工作的基本原则是程序上“由整体到局部”；步骤上“先控制后碎部”；精度上“从高级到低级”。
2.方位角是自某标准方向起始，顺时针至一条直线的水平角，以过直线起点的平面坐标纵轴平行线指北端为标准方向的方位角为坐标方位角。
坐标方位角范围0o～360o。
象限角取值范围为0o～90o，为了说明直线所在的象限，在角值前应加注直线所在象限的名称。
3.高程是指地面点沿铅垂线到一定基准面的距离。
测量中定义以大地水准面作基准面的高程为绝对高程，以其它任意水准面作基准面的高程为相对高程。
地面任意两点之间的高程之差称为高差。
无论采用绝对高程还是相对高程，两点间的高差总是不变的。
如果h AB为正时，表明B点高于A点。
4.水准测量的基本原理是利用水准仪提供的水平视线测定地面两点之间的高差，推算未知点高程一种方法。
5.水准仪的粗略整平是指旋转脚螺旋使圆水准气泡居中；水准仪的精确整平是指旋转微倾螺旋，使水准管气泡居中。
6.水准测量的水准路线分为附合水准路线、闭合水准路线、支水准路线。
7.使用微倾式水准仪的操作步骤是：粗略整平、瞄准标尺、精确整平、标尺读数。
二、名词解释和简答题1.地面点的平面位置如何确定？测量上的直角坐标系有哪些？他们是如何定义的？答：地面点的平面位置可用二维球面或平面坐标确定。
测量上的直角坐标系有：高斯平面直角坐标系，独立平面直角坐标系。
高斯投影是一种横轴椭圆柱投影，即设想用一个椭圆柱套住地球椭球体，使椭圆柱的中轴横向通过椭球体的中心，将椭球面上的点位和图形投影到椭圆柱的面上，然后将椭圆柱沿通过南、北极的母线展开成平面，即得到高斯投影平面，在此平面上，椭球体和椭圆柱相切的一条子午线和赤道的投影为两条相互正交的直线，即构成高斯平面直角坐标系。

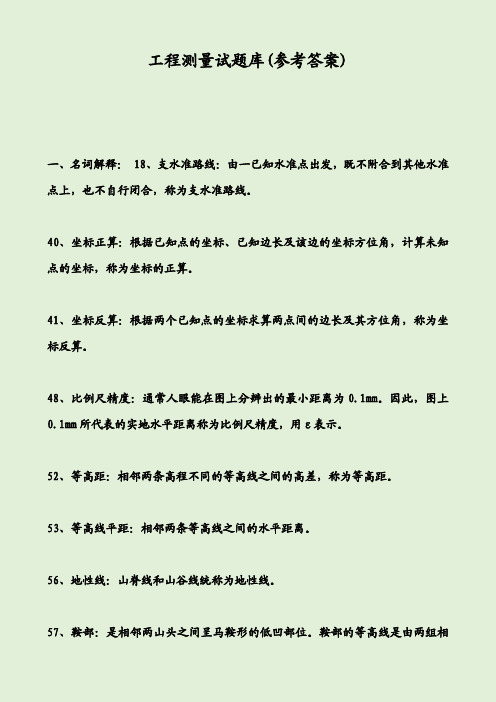

工程测量试题库(参考答案)1
工程测量试题库(参考答案)一、名词解释：18、支水准路线：由一已知水准点出发，既不附合到其他水准点上，也不自行闭合，称为支水准路线。
40、坐标正算：根据已知点的坐标、已知边长及该边的坐标方位角，计算未知点的坐标，称为坐标的正算。
41、坐标反算：根据两个已知点的坐标求算两点间的边长及其方位角，称为坐标反算。
48、比例尺精度：通常人眼能在图上分辨出的最小距离为0.1mm。
因此，图上0.1mm所代表的实地水平距离称为比例尺精度，用ε表示。
52、等高距：相邻两条高程不同的等高线之间的高差，称为等高距。
53、等高线平距：相邻两条等高线之间的水平距离。
56、地性线：山脊线和山谷线统称为地性线。
57、鞍部：是相邻两山头之间呈马鞍形的低凹部位。
鞍部的等高线是由两组相对的山脊和山谷等高线组成，58、基本等高线：在同一幅地形图上，按基本等高距描绘的等高线，称为首曲线，又称基本等高线。
60、极坐标法：根据一个角度和一段距离测设点的平面位置。
此法适用于测设距离较短，且便于量距的情况。
二、填空题：2、确定地面点位的三项基本工作是_高差测量水平角测量水平距离测量5、经纬仪的安置主要包括对中与整平两项工作。
6、角度测量分水平角测量和竖直角测量。
7、水平角的观测常用的方法有测回法和方向观测法。
10、光学经纬仪主要由基座，照准部，度盘、三部分构成。
11、水平角的观测常用的方法有测回法和方向观测法。
12、高程测量可用水准测量三角高程测量气压高程测量等方法。
考过13、以坐标纵轴作为标准方向的称为坐标方位角。
16、精密量距时对距离进行尺长改正，是因为钢尺的名义长度与实际长度不相等而产生的。
24、地面上点的标志常用的有木桩和混凝土桩等。
25、水准测量的检核方法有测站检核和路线检核等。
26、平板仪的安置包括对中整平定向三项工作。
27、面积量算的方法有解析法和图解法。
28、距离丈量的方法有量距法和视距法。
29、比例尺的种类有数字比例尺和直线比例尺。
