煤矿井下六大系统建设技术标准规范
具体如下：国家煤矿安全监察局局长赵铁锤11月17日强调，我国已确定“监测监控、人员定位、通讯联络、紧急避险、压风自救、供水施救”六大安全避险系统建设完善的时间表，最后期限是2013年6月底，否则将吊销营业执照。
此言或许预示，国内煤矿安全避难系统迎来集中建设时期，中国矿工在灾难面前无处求生的境地或许能从此改写。
要求达到的标准1、监测监控、系统主机必须双机备份，备机能在5分钟内启动。
主机或显示终端必须设在调度室。
采煤工作面采用串联通风时，被串工作面的进风巷必须设置甲烷传感器。
2、人员定位、机房及监控系统地面设备检查从系统内选择一个重点采煤工作面，找出工作面上隅角甲烷传感器、及其控制的断电控制器和相应的馈电设备，通过上隅角甲烷传感器每次调校时的甲烷超限断电情况，检查当甲烷超限时，上隅角甲烷传感器控制的断电器的执行情况和相应馈电传感器反馈状态，另外，可通过曲线图的变化反应出断电与馈电稳定性。
模拟图显示。
在具有说明巷道、设备布置等背景图上，将实时监测到的开关量状态，用相应的图样在相应的位置模拟显示；将实时监测到的模拟量数值在相应位置显示。
同时用红色等标注报警、断电及馈电异常。
点击设备模拟图或模拟量显示值，可以弹出相关信息的选择菜单，供进一步查询3、通讯联络、通信距离系统的有效通信距离应不小于10km；无线通信距离应不小于100m。
容量系统中信号装置数量、终端设备数量、信号装置或系统内终端设备并发数量由相关标准规定。
终端设备输出功率系统终端设备的输出功率由相关标准规定。
信号设备输出功率系统信号设备的输出功率由相关标准规定。
无线设备工作频率系统中无线设备的工作频率由相关标准规定。
备用电源工作时间电网停电后，系统中设备的备用电源连续工作时间应不小于2小时。
4、紧急避险、矿井应根据井下作业人员和巷道断面等情况，结合矿井避灾路线，合理选择和布置避难硐室或移动式救生舱。
所有矿井在各水平井底车场设置固定式避难硐室。
有突出煤层的采区应设置采区避难硐室，设置位置应当根据实际情况确定，但必须设置在防逆流风门外的进风流中。
煤与瓦斯突出矿井以外的其他矿井，从采掘工作面步行，凡在自救器所能提供的额定防护时间内不能安全撤到地面的，必须在距离采掘工作面1000米范围内建设避难硐室或救生舱突出煤层的掘进巷道长度及采煤工作面走向长度超过500米时，必须在距离工作面500米范围内建设避难硐室或设置救生舱。
避难硐室的额定人数，应满足所服务区域内同时工作的最多人员的避难需要，并考虑不低于5％的富裕系数。
其中，采区避难硐室至少满足15人的避难需求。
避难硐室的设置应避开地质构造带、应力异常区以及透水威胁区，并要求尽量布置于岩层中，且顶板完整、支护完好，前后20m范围内应采用不燃性材料支护，符合安全出口的相关要求。
若必须设置在煤层中时，应有防瓦斯涌出、煤层自燃发火的安全措施。
井下避难硐室应具备安全防护、氧气供给、有害气体处理、温湿度控制、避难硐室内外环境参数监测、通讯、照明及指示、基本生存保障等功能，保证在无任何外部支持的情况下维持避难硐室内额定避险人员生存96h以上。
矿井避灾路线图应包含井下所有避难硐室设置情况。
避难硐室应有清晰、醒目的标识牌，并悬挂于避难硐室外。
标识牌中应明确标注避难硐室位置和规格、种类，井巷中应有避难硐室方位的明显标示，以便灾变时遇险人员能够迅速到达避难硐室。
避难硐室内应有简明、易懂的使用和操作步骤说明，以指导遇险人员正确使用避难设施，安全避险5、压风自救、压风自救系统组成：空气压缩机、送气管路、阀门、汽水分离器、压风自救装置（包括减压、节流、消噪声、过滤、开关等部件及防护袋或面罩）。
3.2压风自救系统的防护袋、送气管的材料应符合MT 113的规定。
3.3压风自救装置配有面罩时，面罩用材料应符合GB 2626的规定。
3.4压风自救装置应具有减压、节流、消噪声、过滤和开关等功能。
3.5压风自救装置的外表面应光滑、无毛刺，表面涂、镀层应均匀、牢固。
3.6压风自救系统零、部件的连接应牢固、可靠，不得存在无风、漏风或自救袋破损长度超过5mm的现象。
3.7压风自救装置的操作应简单、快捷、可靠。
3.8避灾人员在使用压风自救装置时，应感到舒适、无刺痛和压迫感。
3.9压风自救系统适用的压风管道供气压力为0.3～0.7 MPa，在0.3 MPa压力时，每台压风自救装置的排气量应在100～150 L／min范围内。
3.10压风自救装置工作时的噪声应小于85 dB(A)。
3.11 压风自救系统的管路规格为：压风自救主管路（矿井一翼主压风管路）为φ150mm；压风自救分管路（采区主压风管路）及岩巷掘进工作面为φ100mm；煤巷掘进工作面、回采工作面为φ50mm。
6、供水施救系统应符合本标准的规定，符合《煤矿安全规程》、AQ 1020-2006等标准的有关规定，系统中的设备应符合有关标准及各自企业产品标准的规定。
5.1.2自制件经检验合格、外协件、外购件具有合格证或经检验合格方可用于装配。
5.1.3 装置的水管、三通及阀门及仪表等设备的材料应符合GB.3836等相关规定。
5.1.4 装置的水管、三通及阀门及仪表等设备的耐压材料不小于工作压力1.5倍。
5.1.5装置零、部件的连接应牢固、可靠。
5.1.6 装置的操作应简单、快捷、可靠。
5.1.7 装置的外表面涂、镀层应均匀、牢固。
5.1.8装置应具有减压、过滤、三通阀门等功能。
5.1.9饮用水质用应符合CJ94-2005的规定。
5.1.10供水水源应需要至少2处以确保在灾变情况下正常供水。
5.1.11供水施救。
供水应保持24小时有水。
5.1.12避灾人员在使用装置时，应保障阀门开关灵活、流水畅通。
煤矿建设完善六大系统标准化技术规范主编：袁河津王林祥出版社：中国矿业大学出版社2011年5月出版规格：豪华烫金版精装上中下三册16开定价:780.00元优惠价：450元出版意义:国家安全监管总局国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知安监总煤装〔2010〕146号各产煤省、自治区、直辖市及新疆生产建设兵团煤炭行业管理、煤矿安全监管部门，各省级煤矿安全监察机构，司法部直属煤矿管理局，有关中央企业：按照《国务院关于进一步加强企业安全生产工作的通知》（国发〔2010〕23号，以下简称《通知》）关于“煤矿和非煤矿山要制定和实施生产技术装备标准，安装监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统等技术装备，并于3年之内完成”的要求，为建设完善煤矿井下监测监控、人员定位、紧急避险、压风自救、供水施救和通信联络等安全避险系统（以下简称安全避险“六大系统”），全面提升煤矿安全保障能力，现就有关事项通知如下：一、提高对煤矿建设完善安全避险“六大系统”重要性的认识………………提高对煤矿建设完善安全避险“六大系统”重要性的认识《通知》在深刻分析当前安全生产面临的新形势、新挑战和突出问题，准确把握安全生产客观规律的基础上，针对落实企业安全生产主体责任作出了全面细致的部署，措施更加具体、责任更加明确、要求更加严格，具有很强的针对性、指导性和可操作性，是当前和今后一个时期指导全国煤矿安全工作的纲领性文件。
《通知》特别强调，要建立坚实的技术保障体系，强制推行先进适用的技术装备；同时对建设完善煤矿井下安全避险“六大系统”提出了明确的目标任务和时间要求，严格规定“逾期未安装的，依法暂扣安全生产许可证、生产许可证”。
各地区、各单位和广大煤矿企业要迅速把思想统一到《通知》精神上来，充分认识建设完善安全避险“六大系统”是以人为本、安全发展理念的重要体现，是坚持预防为主，有效降低事故危害程度、防范遏制重特大事故的综合治理措施，是建设坚实的煤矿安全技术保障体系的重要内容，从而进一步增强使命感、紧迫感，切实加强领导、落实责任、强化措施，加快推进安全避险“六大系统”的建设完善工作。
各地煤矿安全监管、煤炭行业管理部门要加强日常监管，强化监督检查，推动各煤矿企业按照规划和方案加快建设进度。
驻各地煤矿安全监察机构要把安全避险“六大系统”的建设纳入监察工作重点，依照相关法律法规标准，严格监察执法，严厉处罚违法违规行为，对不能按期完成建设要求的，依法暂扣安全生产许可证。
要结合安全生产许可证的颁发管理，督促基建、整合技改矿井在投入生产前完成安全避险“六大系统”建设。
各地要由省级煤矿安全监管部门牵头，会同省级煤炭行业管理部门和驻地煤矿安全监察机构，每半年开展一次安全避险“六大系统”建设进展情况的检查，并将进展情况及时报国家煤矿安监局。
请各省级煤矿安全监管部门及时将本通知转发到各产煤市（地）、县（区）和辖区内所有煤矿企业。
本书特点:本书由袁河津领衔数十位专家学者精心编写,本书紧密结合当前《建设完善煤矿井下安全避险“六大系统”的通知》，联系实际工作与经验。
针对当前井下安全避险六大系统建设工作，作了系统的阐述。
对当前煤矿六大系统建设完善具有非常大的参考作用。
读者对象：各煤矿企事业单位煤矿建设完善六大系统标准化技术规范袁河津主编出版社：中国矿业大学出版社2011年5月出版规格：豪华烫金版精装上中下三册定价: 780.00元订购电话：010-，详细目录第一篇建设完善井下安全避险六大系统要求与达标国家安全监管总局国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知国家安全监管总局关于印发金属非金属地下矿山安全避险“六大系统”安装使用和监督检查暂行规定通知煤矿井下安全避险“六大系统”建设完善基本规范（试行）煤矿井下紧急避险系统建设管理暂行规定煤矿“六大系统”管理制度煤矿六大系统的要求与达标第二篇矿井监测监控系统建设第一章煤矿监控系统设计方案第二章煤矿综合监控子系统第三章煤矿井下视频监控系统施工方案第四章矿井数字网络广播系统第五章 KJ71B煤矿安全监控系统使用说明第六章煤矿监测监控系统建设中值得注意的几个问题第七章监测监控管理制度第三篇煤矿安全监测仪器第一章矿用分站与信息传输接口第二章矿用电源与备用电源第三章矿用断电控制器与断电控制第四章系统软件第五章煤矿安全监控系统第六章矿井气体检测仪器第七章矿井通风与粉尘检测仪器第四篇矿井监测监控设备选型第一章便携式安全生产检测装置第二章供断电设备及其控制第三章分站式监控系统第四章矿用现场总线及其应用第五篇井下人员定位系统建设第一章 KJ278井下人员定位管理系统设计方案第二章煤矿人员定位管理系统（KJ236-2010）介绍第三章煤矿人员定位系统使用管理制度（暂行）第六篇井下移动目标精确定位理论与技术第一章无线定位和井下无线定位方法第二章直巷道中OFDM超分辨率定位算法第三章井下工作面超宽带TOA定位算法第七篇井下通讯联络系统相关准则第一章矿井通信联络系统通用技术条件第二章井下通信联络系统管理规定第三章煤矿井下通信联络系统使用与管理规范(试行) 第八篇煤矿通信与信息化系统建设第一章煤矿调度电话通讯系统第二章煤矿漏泄通信系统(KDLT-Ⅳ)第三章矿井无线移动通信第四章模拟光纤工业电视监控系统及应用第九篇煤矿安全监控与通信系统组建第一章煤矿安全生产离不开监控与通信第二章煤矿安全生产监控系统联网第三章煤矿供电监控系统第四章煤矿轨道运输监控系统第五章煤矿排水监控系统第六章煤矿工作面生产监控系统第七章煤矿瓦斯抽采(放)监控系统第八章煤矿图像监视系统第九章多基站矿井移动通信系统第十章矿井救灾通信系统第十一章矿用以太网第十篇井下无线视频通信关键技术第一章无线电波在井下巷道中的传播特性第二章数字矿山综合无线局域网络第三章无线视频传输中的QOS算法第四章运动分割和感兴趣区提取算法第十一篇井下紧急避险系统建设第一章避险硐室第二章井下避灾硐室系统研究第三章避灾硐室位置研究第四章避灾硐室设计第五章实例分析第六章井下固定式避难硐室建设标准第十二篇自救器及压风自救装置的配备、使用与管理第一章概述第二章过滤式自救器第三章化学氧自救器第四章压缩氧自救器第五章压风自救装置第六章自救器的配备与管理第十三篇压风自救系统建设第一章矿井压风自救系统建设标准第二章煤矿压风自救系统技术要求第三章压风自救系统实施方案第四章压风自救系统管理制度第五章煤矿压风自救系统验收标准第六章义煤集团公司压风自救系统安装使用管理办法第七章某某公司压风自救系统使用与管理办法第十四篇供水施救系统建设第一章矿井供水施救系统第二章煤矿井下供水施救系统通用技术要求第三章供水施救系统建设完善标准第四章井下供水施救系统管理规定第五章井下供水施救系统技术要求第六章井下供水施救系统设计提纲第七章 XX煤矿供水施救设计安装方案第十五篇矿井六大系统建设经验借鉴经验1：×××有限公司六大系统建设及隐患整改方案经验2：XX煤矿六大系统建设完善工作方案经验3：青龙煤矿监测、监控系统第十六篇建设完善井下避险六大系统相关技术标准煤矿在用主通风机系统安全检测检验规范煤矿在用主排水系统安全检测检验规范煤矿在用空气压缩机安全检测检验规范煤矿安全监控系统及检测仪器使用管理规范煤矿安全监控系统通用技术要求煤矿井下作业人员管理系统通用技术条件…编号名称规格定价数量金额煤炭建设工法汇编 1 120Z0006 2011年新版《煤矿安全规程》 1 22 现代采矿手册（上）2011年出版 1 290 x 新编煤矿支护手册 2 720 现代煤化工技术手册 3 800Z0007 《煤矿安全规程专家解读》（2011年修订版） 1 100Z0008 《煤矿建设完善六大系统标准化技术规范》三册 1 780x 建设完善煤矿安全避险六大系统必备手册 2 656Z0009 《煤矿三大规程及相关法规500问》中国矿业大学 1 58Z0010 《煤矿安全规程释义》（防治水） 1 16Z0011 《煤矿防治水规定释义》 1 48Z0012 《煤矿防治水规定》2011 1 12x 矿井水害防治实用措施 1 12Z0013 煤矿通风安全量化分析与分区安全管理 1 98Z0014 《煤矿安全规程》修改条款专家解读(2010版) 1 10Z0015 煤矿机电工程师技术手册全2册2010年最新版 2 698Z0016 尾矿手册2011版二册688Z0017 《矿山工人安全生产必读》 1 20Z0018 煤矿安全生产管理人员安全资格培训考核教材 1 58Z0019 《煤矿瓦斯抽放实用技术》 1 280Z0020 煤与瓦斯突出技术防治手册 1 280Z0021 《煤矿总工程师技术手册》（2010年新版）3册780推广系列丛书重大事故遇险人员生命保障及快速救援技2 580 术与装备实用手册电磁辐射等动力灾害连续预测技术实用手2 580 册松软突出危险煤层顺煤层长钻孔施工及安2 580 全保障成套技术实用手册井下人员定位与无线通讯技术实用手册 2 580瓦斯爆炸危险源动态预测技术实用手册 2 580低热损冷源介质输送技术及高效热交换技2 580 术实用手册突水水源与突水通道封堵材料与装备实用2 580 手册粉尘浓度连续监测与通风除尘新技术推广2 580 实用手册瓦斯区、高应力区、地质异常区超前探测2 580 技术与装备实用手册非接触隐蔽火源探测技术实用手册 2 580 最新煤矿产能设计与审核标准实用手册 4 1080矿山企业岗位安全生产技术教育培训完全4 998 手册煤矿安全质量标准化建设与示范矿井达标4 980 手册新编煤矿开采新技术实用手册 4 998矿井设计必背手册(新编煤矿矿井设计手1 190 册)新编测量不确定度评定方法执行实例及现行有效计量规范与鉴定规程实用全书石油化工天然气工程施工验收评定行业标准国家标准及强制性条文煤矿运输安全质量考核评级与设备检修维护技术手册。
201133关于印发《煤矿井下安全避险六大系统建设完善基本规范试行》的通知
201133关于印发《煤矿井下安全避险六大系统建设完善基本规范试行》的通知根据部门要求，现将《煤矿井下安全避险六大系统建设完善基本规范试行》的通知印发如下：为加强煤矿井下安全避险工作，提高煤矿生产安全水平，经研究确定了《煤矿井下安全避险六大系统建设完善基本规范》。
现将试行该规范的相关事宜通知如下：一、总则《煤矿井下安全避险六大系统建设完善基本规范》旨在规范煤矿井下安全避险六大系统建设，保障煤矿生产安全。
各煤矿企业应严格按照规范要求实施，确保煤矿生产作业的安全性和有效性。
二、安全监测系统煤矿企业应建立健全井下安全监测系统，包括地质构造监测、气体监测、矿压监测等，确保对矿井各项安全指标的实时监测和预警，及时采取有效措施应对突发问题。
三、安全通风系统煤矿企业应建立健全井下安全通风系统，保障矿井内空气流通，有效排除有毒有害气体，维护井下作业人员的健康和安全。
四、救援应急系统煤矿企业应建立健全井下救援应急系统，配备必要的救援设备和人员，定期组织演练，提高紧急救援的能力和效率。
五、照明与通信系统煤矿企业应建立健全井下照明与通信系统，确保井下作业人员的正常工作与通讯，提高安全生产的便捷性和高效性。
六、安全设备维护系统煤矿企业应建立健全井下安全设备维护系统，定期对各类安全设备进行检修和保养，确保设备的完好无损，保障矿井安全生产。
七、技术培训和考核系统煤矿企业应建立健全井下技术培训和考核系统，加强井下作业人员的安全技能培训和考核力度，提升员工的安全意识和应急处理能力。
八、附则本规范自发布之日起试行，对煤矿企业的井下安全避险六大系统建设进行有效指导和规范。
各相关单位和人员应严格遵守执行，确保规范的有效实施。
希望各煤矿企业认真贯彻执行《煤矿井下安全避险六大系统建设完善基本规范》，切实加强安全管理，不断提高生产安全水平，为我国煤炭行业的发展保驾护航。
特此通知。
日期：XXXX年XX月XX日单位：XXX部门。

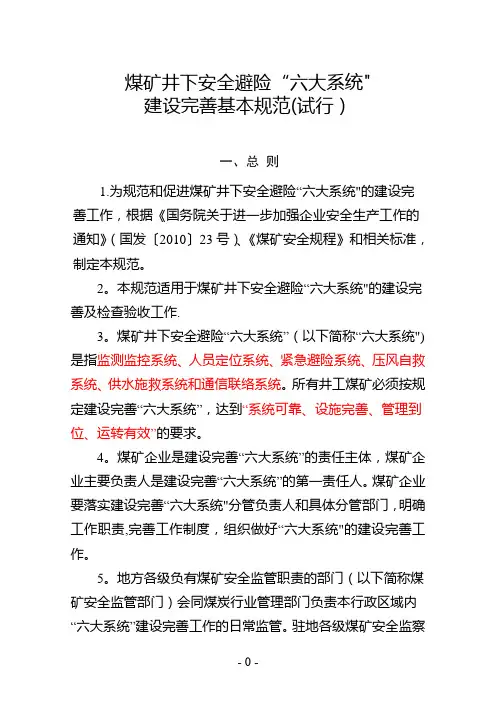

《煤矿井下安全避险“六大系统”建设完善基本规范(试行)》
煤矿井下安全避险“六大系统"建设完善基本规范(试行）一、总则1.为规范和促进煤矿井下安全避险“六大系统"的建设完善工作，根据《国务院关于进一步加强企业安全生产工作的通知》（国发〔2010〕23号）、《煤矿安全规程》和相关标准，制定本规范。
2。
本规范适用于煤矿井下安全避险“六大系统"的建设完善及检查验收工作.3。
煤矿井下安全避险“六大系统”（以下简称“六大系统")是指监测监控系统、人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统。
所有井工煤矿必须按规定建设完善“六大系统”，达到“系统可靠、设施完善、管理到位、运转有效”的要求。
4。
煤矿企业是建设完善“六大系统”的责任主体，煤矿企业主要负责人是建设完善“六大系统”的第一责任人。
煤矿企业要落实建设完善“六大系统"分管负责人和具体分管部门，明确工作职责,完善工作制度，组织做好“六大系统"的建设完善工作。
5。
地方各级负有煤矿安全监管职责的部门（以下简称煤矿安全监管部门）会同煤炭行业管理部门负责本行政区域内“六大系统”建设完善工作的日常监管。
驻地各级煤矿安全监察机构负责对辖区内“六大系统"建设完善工作的监察执法。
二、监测监控系统基本要求6。
煤矿企业必须按照《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029—2007）的要求，建设完善监测监控系统，实现对煤矿井下甲烷和一氧化碳的浓度、温度、风速等的动态监控。
7。
煤矿安装的监测监控系统必须符合《煤矿安全监控系统通用技术要求》（AQ6201—2006）的规定，并取得煤矿矿用产品安全标志。
监测监控系统各配套设备应与安全标志证书中所列产品一致。
8。
甲烷、馈电、设备开停、风压、风速、一氧化碳、烟雾、温度、风门、风筒等传感器的安装数量、地点和位置必须符合《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029—2007）要求。
监测监控系统地面中心站要装备2套主机，1套使用、1套备用,确保系统24小时不间断运行。
煤矿六大系统的建设标准及管理制度
煤矿六大系统的建设标准及管理制度煤矿是一个特殊的行业，具有高度的危险性和复杂性。
为确保煤矿的安全运营，需要对煤矿进行系统化的建设和管理。
煤矿的六大系统包括地面应急管理系统、井下通风系统、供水、电、气系统、矿山安全监测系统、运输系统。
下面就六大系统的建设标准及管理制度进行详细阐述。
一、地面应急管理系统地面应急管理系统是指在煤矿发生突发事件时，能够迅速响应、组织应急救援工作的一套综合性系统。
地面应急管理系统的建设标准应包括以下几个方面：1、应急预案制定。
应急预案是在煤矿发生突发事件时组织应急救援的重要依据。
应急预案应根据煤矿的实际情况编制，包括从应急响应、组织指挥、救援程序到承担责任、利用资源等方面的具体内容。
2、应急设备配备。
地面应急管理系统应根据煤矿的规模、地理位置等因素配备应急设备。
包括救援车辆、通讯设备、消防器材等。
3、应急演练。
应急演练是检验地面应急管理系统是否完善的重要手段。
应急演练应定期进行，模拟不同情况下的突发事件，评估应急预案、应急设备的效率和可行性。
二、井下通风系统井下通风系统是保证井下安全生产的重要设施。
井下通风系统的建设标准应包括以下几个方面：1、通风构造设计。
井下通风系统应根据煤矿的地质条件、煤层气性能、煤层透气性等因素，合理设计通风构造，确保拥有出风口和进风口等通风设施。
2、通风系统配备。
通风系统应包括通风机、气门、防爆电机、风门等设备，保证通风系统的运转和可靠性以及提高安全性。
3、通风系统的维护。
通风系统应对其运转情况进行定期维护和检查，确保各项设施的完好，保证系统运行的可靠性。
三、供水、电、气系统煤矿的供水、电、气系统是保证煤矿正常运营所必需的，相关建设标准应包括以下几个方面：1、设施配备。
供水系统应包括水源、水库、水泵、管道等设备；电气系统应包括发电站、变电所、电缆线路、开关柜等设备；气体系统应包括气体输送管道、储气罐等设施。
2、设施检查。
供水、电、气系统应建立检查制度，定期对设施进行检查，确保各项设施的正常运转。
煤矿建设完善六大系统标准化技术规范
《煤矿建设完善六大系统标准化技术规范》详细目录第一篇建设完善井下安全避险六大系统要求与达标国家安全监管总局国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知国家安全监管总局关于印发金属非金属地下矿山安全避险“六大系统”安装使用和监督检查暂行规定通知煤矿井下安全避险“六大系统”建设完善基本规范（试行）煤矿井下紧急避险系统建设管理暂行规定煤矿“六大系统”管理制度煤矿六大系统的要求与达标第二篇矿井监测监控系统建设第一章煤矿监控系统设计方案第二章煤矿综合监控子系统第三章煤矿井下视频监控系统施工方案第四章矿井数字网络广播系统第五章 KJ71B煤矿安全监控系统使用说明第六章煤矿监测监控系统建设中值得注意的几个问题第七章监测监控管理制度第三篇煤矿安全监测仪器第一章矿用分站与信息传输接口第二章矿用电源与备用电源第三章矿用断电控制器与断电控制第四章系统软件第五章煤矿安全监控系统第六章矿井气体检测仪器第七章矿井通风与粉尘检测仪器第四篇矿井监测监控设备选型第一章便携式安全生产检测装置第二章供断电设备及其控制第三章分站式监控系统第四章矿用现场总线及其应用第五篇井下人员定位系统建设第一章 KJ278井下人员定位管理系统设计方案第二章煤矿人员定位管理系统（KJ236-2010）介绍第三章煤矿人员定位系统使用管理制度（暂行）第六篇井下移动目标精确定位理论与技术第一章无线定位和井下无线定位方法第二章直巷道中OFDM超分辨率定位算法第三章井下工作面超宽带TOA定位算法第七篇井下通讯联络系统相关准则第一章矿井通信联络系统通用技术条件第二章井下通信联络系统管理规定第三章煤矿井下通信联络系统使用与管理规范(试行)第八篇煤矿通信与信息化系统建设第一章煤矿调度电话通讯系统第二章煤矿漏泄通信系统(KDLT-Ⅳ)第三章矿井无线移动通信第四章模拟光纤工业电视监控系统及应用第九篇煤矿安全监控与通信系统组建第一章煤矿安全生产离不开监控与通信第二章煤矿安全生产监控系统联网第三章煤矿供电监控系统第四章煤矿轨道运输监控系统第五章煤矿排水监控系统第六章煤矿工作面生产监控系统第七章煤矿瓦斯抽采(放)监控系统第八章煤矿图像监视系统第九章多基站矿井移动通信系统第十章矿井救灾通信系统第十一章矿用以太网第十篇井下无线视频通信关键技术第一章无线电波在井下巷道中的传播特性第二章数字矿山综合无线局域网络第三章无线视频传输中的QOS算法第四章运动分割和感兴趣区提取算法第十一篇井下紧急避险系统建设第一章避险硐室第二章井下避灾硐室系统研究第三章避灾硐室位置研究第四章避灾硐室设计第五章实例分析第六章井下固定式避难硐室建设标准第十二篇自救器及压风自救装置的配备、使用与管理第一章概述第二章过滤式自救器第三章化学氧自救器第四章压缩氧自救器第五章压风自救装置第六章自救器的配备与管理第十三篇压风自救系统建设第一章矿井压风自救系统建设标准第二章煤矿压风自救系统技术要求第三章压风自救系统实施方案第四章压风自救系统管理制度第五章煤矿压风自救系统验收标准第六章义煤集团公司压风自救系统安装使用管理办法第七章某某公司压风自救系统使用与管理办法第十四篇供水施救系统建设第一章矿井供水施救系统第二章煤矿井下供水施救系统通用技术要求第三章供水施救系统建设完善标准第四章井下供水施救系统管理规定第五章井下供水施救系统技术要求第六章井下供水施救系统设计提纲第七章 XX煤矿供水施救设计安装方案第十五篇矿井六大系统建设经验借鉴经验1：×××有限公司六大系统建设及隐患整改方案经验2：XX煤矿六大系统建设完善工作方案经验3：青龙煤矿监测、监控系统第十六篇建设完善井下避险六大系统相关技术标准煤矿在用主通风机系统安全检测检验规范煤矿在用主排水系统安全检测检验规范煤矿在用空气压缩机安全检测检验规范煤矿安全监控系统及检测仪器使用管理规范煤矿安全监控系统通用技术要求煤矿井下作业人员管理系统通用技术条件…精装上中下三册16开定价:780.00元。
井下安全避险“六大系统”建设
9.2
人员定位系统
1、人员定位系统应工作稳定，性能可靠，取得“MA”标志。系统主机及系统联网主机应双机或多机备份，24 h不间断运行，从工作主机故障到备用主机投入正常工作时间应不大于5min。
6、煤矿井下通信联络系统的配套设备应符合相关标准规定，纳入安全标志管理的应取得煤矿矿用产品安全标志。
3、紧急避险设施主要包括永久避难硐室、临时避难硐室、可移动式救生舱。容量应满足服务区域所有人员紧急避险需要，包括生产人员、管理人员及可能出现的其他临时人员，并按规定留有一定的备用系数。永久避难硐室的备用系数不低于1.2，临时避难硐室和可移动式救生舱的备用系数不低于1.1。
4、永久避难硐室设置在井底车场、水平大巷、采区（盘区）避灾路线上，临时避难硐室设置在采掘区域或采区避灾路线上，可移动式救生舱可通过移动以适应井下采掘作业地点变化要求。
2、煤矿安全监控系统传感器的数据或状态应传输到地面主机，并与市、旗（区）监控中心联网。
3、安全监控设备必须具备故障闭锁功能，矿井安全监控系统必须具备甲烷断电仪和甲烷风电闭锁装置的全部功能。
4、井下分站应设置在进风巷或硐室中，隔爆兼本质安全型防爆电源宜设置在采区变电所。安全监控设备的供电电源必须取自被控开头的电源侧，严禁接在被控开头的负荷侧。
8、避难硐室应布置在稳定的岩层中，特殊情况下确需布置在煤层中时，应有控制瓦斯涌出和防止瓦斯积聚、煤层自燃的措施。永久避难硐室、临时避难硐室应确保在服务期间不受采动影响。避难硐室应采用向外开启的两道门结构。永久避难硐室设计额定避险人数不少于20人，不多于100人。临时避难硐室设计额定避险人数不少于10人，不多于40人。
煤矿井下安全避险“六大系统”建设完善基本规范(试行)
煤矿井下安全避险“六大系统”建设完善基本规范（试行） 一、总则 1.为规范和促进煤矿井下安全避险“六大系统”的建设完善工作，根据《国务院关于进一步加强企业安全生产工作的通知》（国发[2010]23号）、《煤矿安全规程》和相关标准，制定本规范。
2.本规范适用于煤矿井下安全避险“六大系统”的建设完善及检查验收工作。
3.煤矿井下安全避险“六大系统”（以下简称“六大系统”）是指监测监控系统、人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统。
所有井工煤矿必须按规定建设完善“六大系统”，达到“系统可靠、设施完善、管理到位、运转有效”的要求。
4.煤矿企业是建设完善“六大系统”的责任主体，煤矿企业主要负责人是建设完善“六大系统”的第一责任人。
煤矿企业要落实建设完善“六大系统”分管负责人和具体分管部门，明确工作职责，完善工作制度，组织做好“六大系统”的建设完善工作。
5.地方各级负有煤矿安全监管职责的部门（以下简称煤矿安全监管部门）会同煤炭行业管理部门负责本行政区域内“六大系统”建设完善工作的日常监管。
驻地各级煤矿安全监察机构负责对辖区内“六大系统”建设完善工作的监察执法。
二、监测监控系统基本要求 6.煤矿企业必须按照《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029——2007）的要求，建设完善监测监控系统，实现对煤矿井下甲烷和一氧化碳的浓度、温度、风速等的动态监控。
7.煤矿安装的监测监控系统必须符合《煤矿安全监控系统通用技术要求》（AQ6201——2006）的规定，并取得煤矿矿用产品安全标志。
监测监控系统各配套设备应与安全标志证书中所列产品一致。
8.甲烷、馈电、设备开停、风压、风速、一氧化碳、烟雾、温度、风门、风筒等传感器的安装数量、地点和位置必须符合《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029——2007）要求。
监测监控系统地面中心站要装备2套主机，1套使用、1套备用，确保系统24小时不间断运行。
国家安监总局《关于完善井下“六大系统”的通知》(安监总煤装【2010】146号)
国家安全监管总局国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知安监总煤装〔2010〕146号各产煤省、自治区、直辖市及新疆生产建设兵团煤炭行业管理、煤矿安全监管部门，各省级煤矿安全监察机构，司法部直属煤矿管理局，有关中央企业：按照《国务院关于进一步加强企业安全生产工作的通知》（国发〔2010〕23号，以下简称《通知》）关于“煤矿和非煤矿山要制定和实施生产技术装备标准，安装监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统等技术装备，并于3年之内完成”的要求，为建设完善煤矿井下监测监控、人员定位、紧急避险、压风自救、供水施救和通信联络等安全避险系统（以下简称安全避险“六大系统”），全面提升煤矿安全保障能力，现就有关事项通知如下：一、提高对煤矿建设完善安全避险“六大系统”重要性的认识《通知》在深刻分析当前安全生产面临的新形势、新挑战和突出问题，准确把握安全生产客观规律的基础上，针对落实企业安全生产主体责任作出了全面细致的部署，措施更加具体、责任更加明确、要求更加严格，具有很强的针对性、指导性和可操作性，是当前和今后一个时期指导全国煤矿安全工作的纲领性文件。
《通知》特别强调，要建立坚实的技术保障体系，强制推行先进适用的技术装备；同时对建设完善煤矿井下安全避险“六大系统”提出了明确的目标任务和时间要求，严格规定“逾期未安装的，依法暂扣安全生产许可证、生产许可证”。
各地区、各单位和广大煤矿企业要迅速把思想统一到《通知》精神上来，充分认识建设完善安全避险“六大系统”是以人为本、安全发展理念的重要体现，是坚持预防为主，有效降低事故危害程度、防范遏制重特大事故的综合治理措施，是建设坚实的煤矿安全技术保障体系的重要内容，从而进一步增强使命感、紧迫感，切实加强领导、落实责任、强化措施，加快推进安全避险“六大系统”的建设完善工作。
二、建设完善安全避险“六大系统”的目标要求（一）建设完善矿井监测监控系统。
安全避险“六大系统”安装标准及要求
安全避险“六大系统”安装标准及要求安全避险“六大系统”安装标准及要求金属非金属地下矿山安全避险“六大系统”是指监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统。
根据安监总管一〔2010〕168号文要求，地下矿山应按规定要求安装使用安全避险“六大系统”，并加强日常管理和维护，确保各系统正常运行。
安全避险“六大系统”安装标准及要求监测监控系统安全监测监控系统，包括有毒有害气体浓度监控装置、通风系统动态监测装置、地压监测监控装置、作业人员出入视频监控装置。
本石场不属于开采高硫等有自然发火危险矿床的地下矿山企业，不属于存在大面积采空区、工程地质复杂、有严重地压活动的地下矿山企业，不属于开采与煤共生矿体的地下矿山企业。
按照安监总管一〔2010〕168号要求，本石场需要安装一氧化碳浓度监控装置、通风系统动态监测装置及作业人员出入视频监控装置。
监测监控系统在井口值班房设置具有数据显示、传输、存储、处理、打印、声光报警、控制等功能的监控终端，所有监测监控装置通过信号电缆连接至监控终端，所有监测监控结果及数据均能及时反馈至监控终端。
一氧化碳浓度监控装置本石场开采矿体为中厚层状生物碎屑白云质灰岩，围岩为灰岩或石英砂岩、粉砂岩，矿岩岩性稳定，对人体健康和周围环境不会造成影响。
但开采过程中，由于需要进行爆破作业，并采用内燃设备装运矿石，火药燃烧后产生的炮烟及内燃设备排出的尾气含有大量一氧化碳等有毒有害物质，当其大量积聚于采场、运输巷道等作业场所而不能及时排出地表，超过一定浓度时，容易造成人员中毒事故。
为实现对井下一氧化碳等有毒有害气体浓度的动态监控，确保作业场所的安全，设计选用GTH1000型一氧化碳传感器按要求安装于井下各部位。
GTH1000型一氧化碳传感器是新一代智能型一氧化碳传感器,采用标准信号输出，可与各种监控系统配套使用，连续监测工作环境中的一氧化碳浓度。
具有通讯距离远、接点输出功率大、就地显示、声光报警、红外遥控调校、安装使用方便等特点。
煤矿六大系统建设要求
煤矿井下“六大系统”建设要求一、监控系统建设标准1.系统主机必须双机备份，备机能在5min内启动，监控主机必须有声光报警装置。
有打印及数据输出设备。
主机、联网及机房要求2.甲烷、一氧化碳、风速及负压、温度传感器应垂直悬挂，距顶板（顶梁、屋顶）不得大于300mm，距巷道侧壁（墙壁）不得小于200mm，并应安装维护方便，不影响行人和行车。
上述传感器应按规定要求配置并安装到位。
3.瓦斯采煤工作面及回风巷必须设置甲烷传感器；高瓦斯和煤与瓦斯突出矿井必须在工作面及其回风巷、工作面上隅角设置甲烷传感器（或便携式甲烷检测报警仪），高瓦斯和煤与瓦斯突出矿井采煤工作面的回风巷长度大于1000m时必须在回风巷中部增设甲烷传感器。
4.瓦斯矿井的煤巷、半煤岩巷和有瓦斯涌出的岩巷掘进工作面必须在工作面及回风流中设置甲烷传感器；高瓦斯、煤与瓦斯突出矿井必须在掘进工作面及其回风流中设置甲烷传感器；高瓦斯与煤与瓦斯突出矿井掘进工作面长度大于1000m必须在掘进巷道中部增设甲烷传感器。
5.采煤工作面采用串联通风时，被串工作面的进风巷必须设置甲烷传感器；采煤机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪；煤与瓦斯突出矿井采煤工作面的甲烷传感器不能控制其进风巷内全部非本质安全型电气设备时，必须在进风巷设置甲烷传感器。
5.掘进工作面采用串联通风时，必须在被串掘进工作面的局部通风机前设置甲烷传感器；掘进机必须设置机载式甲烷断电仪或便携式甲烷检测报警仪；设在加回风流中的机电设备硐室进风侧必须设置甲烷传感器；高瓦斯矿井进风的主要运输巷道内使用架线电机车时，装煤点、瓦斯涌出巷道的下风流中必须安装甲烷传感器。
7.瓦斯抽放泵站必须在室内安装甲烷传感器；井下临时瓦斯抽放泵站下风侧栅栏外必须设置甲烷传感器；抽放泵输入管路中宜设置高浓度甲烷、流量、温度和压力传感器，利用瓦斯时还应在输出管路中设置高浓度甲烷、流量、温度、压力传感器；不利用瓦斯，采用干式抽放设备时，输出管路中也应设置甲烷传感器。
煤矿井下安全避险六大系统建设完善基本规范
8.甲烷、馈电、设备开停、风压、风速、一 氧化碳、烟雾、温度、风门、风筒等传感器 的安装数量、地点和位置必须符合《煤矿安 全监控系统及检测仪器使用管理规范》 (AQ1029-2007)要求。监测监控系统地面中 心站要装备2套主机，1套使用、1套备用，确 保系统24小时不间断运行。
9.煤矿企业应按规定对传感器定期调校，保 证监测数据准确可靠。 10.监测监控系统在瓦斯超限后应能迅速自动 切断被控设备的电源，并保持闭锁状态。 11.监测监控系统地面中心站执行24小时值班 制度，值班人员应在矿井调度室或地面中心 站，以确保及时做好应急处置工作。
40.所有矿井采区避灾路线上应敷设供水管 路，压风自救装置处和供压设施，并设 置供水阀，水量和水压应满足额定数量人员 避险时的需要，接入避难硐室和救生舱前的 20米供水管路要采取保护措施。
42.供水施救系统应能在紧急情况下为避险人 员供水、输送营养液提供条件。
21.紧急避险设施应具备安全防护、氧气供给 保障、有害气体去除、环境监测、通讯、照 明、动力供应、人员生存保障等基本功能， 在无任何外界支持的条件下额定防护时间不 低于96小时。
22.紧急避险设施的容量应满足服务区域所有 人员紧急避险需要，包括生产人员、管理人 员及可能出现的其他临时人员，并按规定留 有一定的备用系数。 23.紧急避险设施的设置要与矿井避灾路线相 结合，紧急避险设施应有清晰、醒目的标识
59. “六大系统”中任何子系统发生故障时均应 立即维护，在恢复正常运行前必须制定安全 技术措施，确保其服务范围内的作业人员安 全
九、验 收
60.验收组织单位应根据“六大系统” 建设完善 基本要求、建设完成时限和有关规定、标准 组织验收。按企业安全生产属地监管要求， 煤矿（包括中央管理煤矿企业下属煤矿）“六 大系统”建设完善工程由其所在地省级煤矿安 全监管部门组织或委托省辖市（地）煤矿安 全监管部门组织验收。验收报告报省级煤矿 安全监管部门备案，同时抄报省级煤矿安全 监察机构。
