称重传感器接线方法及接线图分析
称重传感器的接线和安装问题讲解
称重传感器的接线和安装问题讲解一、概述称重传感器作为一种重要的测量设备，在工业生产中有着广泛的应用。
其接线和安装问题直接影响着称重设备的测量精度和稳定性。
正确的接线和安装方法对于保证称重设备的正常运行至关重要。
二、称重传感器的分类称重传感器按照其测量原理和结构形式可以分为电阻应变式称重传感器、电容式称重传感器、压阻式称重传感器等。
在接线和安装过程中，各种类型的称重传感器都有一定的差异。
1. 电阻应变式称重传感器：该种传感器通过应变片产生的电阻变化来完成测量。
在接线时，需注意应变片接线的顺序和方式，避免因为错误的接线而影响测量的准确性。
2. 电容式称重传感器：电容式称重传感器利用电容的变化来完成测量。
在安装时，需要保证传感器与被测物体之间的安装固定稳定，以免由于震动或者移位导致读数的偏差。
3. 压阻式称重传感器：该种传感器利用压阻效应完成测量。
在接线时，需要注意对电阻器的接线方式，并确保电路的稳定性和可靠性。
三、称重传感器的接线方法正确的接线方法是保证称重传感器测量准确性和稳定性的重要保障。
根据不同类型的称重传感器，其接线方法也有所不同。
1. 电阻应变式称重传感器的接线方法：（1）首先将应变片的电阻片和补偿电阻连接至电桥电路中，确保连接的稳定性；（2）然后将电桥电路的输出端接入放大电路，将信号放大至合适的范围；（3）最后将放大后的信号接入数据采集设备进行测量和记录。
2. 电容式称重传感器的接线方法：（1）首先将电容传感器的电极接入电容测量电路中；（2）接着将电容测量电路的输出端接入放大电路，将信号放大至合适的范围；（3）最后将放大后的信号接入数据采集设备进行测量和记录。
3. 压阻式称重传感器的接线方法：（1）将压阻传感器的阻值接入电压分压电路中以完成信号的变换；（2）接着将电压分压电路的输出端接入放大电路，将信号放大至合适的范围；（3）最后将放大后的信号接入数据采集设备进行测量和记录。
四、称重传感器的安装注意事项称重传感器的安装是保证其正常工作的关键步骤，正确的安装方法可以有效减小误差并提高测量精度。
常见的称重传感器接线图和接线问题
常见的称重传感器接线图和接线问题龙芯JY500A配料仪表内置的称重传感器接线图传感器接线法分六线制和四线制两种（如图3-2）。
该JY500A仪表设备只接受四线制接法。
64JY500A系列仪表的称重传感器接线端子定义B9F汽车衡称重传感器接线图H3C-S型梁式称重传感器的接线方式称重传感器接线的常见问题在称重传感器接线中,电源接线（EXC-,EXC+)与传感器线（SENSE-,SENSE+)二者有什么区别？参考回答：1、传感器的出线有4线和6线两种2、模块或称重变送器的接线也有4线和6线两种你要接4线还是6线首先要看你的硬件要求是如何的，原则当然应该是：能接6线的不接4线，必须接4线的就要进行短接。
一般的称重传感器都是六线制的，当接成四线制时，电源接线（EXC-,EXC+)与传感器线（SENSE-,SENSE+)就分别短接了。
传感器线（SENSE-,SENSE+)不是传感器的输出信号接线！！输出信号接线是SIG+和SIG-?EXC+和EXC-是给称重传感器供电的，但是由于称重模块和传感器之间的线路损耗，实际上传感器接收到的电压会小于供电电压。
每个称重传感器都有一个mV/V的特性，它输出的mV信号与接收到的电压密切相关，SENS+和SENS-实际上是称重模块内的一个高阻抗回路，可以将称重模块实际接收到的电压反馈给称重模块。
假设EXC+和EXC-为10V,线路损耗0.5V，传感器2mV/V，实际上传感器输出最大信号为(10-0.5)*2=19mV，而不是?20mV。
此时称重模块内部就会把19mV作为最大量程，前提是传感器必须通过反馈回路把实际电压反馈给称重模块。
在称重模块上将EXC+与SENS+短接，EXC-与SENS-短接，仅限于传感器与称重模块距离较近，电压损耗非常小的场合，否则测量存在误差。
称重传感器接线方法及接线图分析
称重传感器接线方法及接线图分析由于称重传感器具有测量精度高、温度特性好、工作稳定等优点使得其广泛应用于各种结构的动、静态测量及各种电子称的一次仪表。
上一篇文章中小编为大家简单介绍了有关称重传感器原理的知识，本篇文章中小编通过搜集整理资料将继续为大家介绍有关称重传感器的知识，即称重传感器接线方法及原理剖析（称重传感器参数）。
两种称重传感器接线方法简介（称重传感器的选用）称重传感器可以采用两种不同的输入、输出接线方法：一种是四线制接法，四线制接法的称重传感器对二次仪表无特殊要求,使用起来比较方便,但当电缆线较长时,容易受环境温度波动等因素的影响;另一种是六线制接法(如图1所示).六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口,使用范围有一定的局限性,但不容易受环境温度波动等因素的影响,在精密测量及长距离测量时具有一定的优势。
两种称重传感器接线电路图在称重设备中，四线的称重传感器用的比较多，如果要将六线传感器接到四线传感器的设备上时，可以把反馈正和激励正接到一起，反馈负和激励负，接到一起。
信号线要注意一点就是，红色和白色在两种类型的传感器上对应的输出信号是不一样的。
下面小编以称重指示控制仪F701中称重传感器接线图为例对其接线原理进行简单的分析。
F701是专门用于单一物料重量称量和控制的仪表，下图所示为称重指示控制仪F701中称重传感器接线图图2 称重传感器在称重指示控制仪F701中的接线图(1) 称重传感器接口是一个7孔的接头，与现场的称重传感器接线方法有六线制和四线制两种，此系统采用四线制连接，1和2、3和4依次短接，而且将现场的三个传感器并联起来使用。
(2) 设定点接口通连接了一个5位码盘设定器，端子号6、5、4、3、2分别对应千百十个和十分位，27、28、29、30是8421编码的寻址数据，用于终值设置。
F701既可以通过面板按键组合设置终值也可以通过连接外部设定器设置，通过按键组合可切换，本系统即为后者，可对终值以100g为单位进行修正。
3个称重传感器与仪表连接的接线方法
谢 谢！
如上图所示，本文介绍称斗的3个传感器与仪表连接的接线方法
称斗所承受的总重量是由3个传感器各自的测量值累加起来的，该 累加值通过仪表显示出来。仪表如下图示：
传感器电缆介绍
符号 +EXC、 -EXC +SEN、 -SEN +SIG、 -SIG
SHIELD
含义
激励，即称重仪表供给传感器 的直流电源。 反馈，即传感器将实际接收到 的电压值反馈给称重仪表。 信号，即传感器的输出信号， 输出至称重仪表。 屏蔽线
3个传感器与仪表连接方法一：
（1）通过接线盒连接,传感器5 根线与称重仪表连接方法如右 图示。请注意，在仪表处， +EXC与+SEN短接，-EXC与-SEN 短接。
(2) 接线盒连接，传感器7根线 与称重仪表接线图如右图示：
3个传感器与仪表连接方法二：
如果没有传感器接线盒， 或者传感器接线盒坏了， 传感器与仪表该如何接线？
配料仓称重传感器安装调试法
配料仓称重传感器安装调试工法中冶集团华冶资源公司天津工业设备安装分公司彭廷生王文凯刘明丽1 前言称重式料位计解决了雷达、超声波等对于固体物料表面不平、灰尘等造成的测量不精确的固有问题，因此在现代冶金行业的物位测控中得到了广泛的应用，逐步取代了雷达和超声波料位计。
在近几年的施工中我们不断总结和改革称重料仓柱压式称重传感器的安装工艺和调试技术，建立和总结了一套新的比较简洁实施的安装和调试技术，既保证了设备安装的精度，节约了大型机械设备的运用，又缩短了施工时间，取得了显著的效益。
2 工法特点2.1称重传感器安装难度大，料仓重量比较重，有的甚至达到上百吨重。
在整个料仓安装（包括内衬安装）焊接完成前，称重传感器不能进行安装。
2.2称重传感器安装过程中，利用千斤顶顶升技术，实现料仓的顶升，完成了传感器的安装。
2.3安装工艺简洁，简洁实施操作、安装精度高等优点。
2.4利用“模拟标定法"，调试精度高、方法简洁、适用，满足了称重计量的要求。
3 适用范围本工法适用于各种大中型配料仓柱压式称重传感器的安装调试工作。
4 工艺原理传感器系统调试接受模拟法进行标定，利用传感器的输出信号呈线性的原理运用标准砝码测出传感器输入4个传感器为等效电路（4-1）。
4-1 称重传感器简化等效电路图电阻应变计工作原理以金属材料为转换元件的电阻应变计，其转换原理是基于金属电阻丝的电阻——应变效应。
所谓应变效应是指金属导体（电阻丝）的电阻值随变形（伸长或缩短）而发生变更的一种物理现象。
电阻应变片结构图（4-2）如下：图4-2 电阻应变片结构图称量斗的重力作用在传感器上，传感器弹性体受力变形，内部贴片电阻发生变更，输出电压信号，该电压信号和所受力的大小成正比，该信号较小，大约在0~30mV以下。
智能重量变送器在显示重量的同时，再将小的mV信号放大并转化为4~20mA标准信号，供限制系统应用。
5 施工工艺流程及操作要点5.1施工工艺流程称重传感器安装位置标高确定临时支撑制作安装称重传感器及附件安装电气回路接线检查料仓称重传感器系统模拟调试系统的实物标定资料整理5.2施工操作要点5.2.1料仓称重传感器底座标高确定在料仓基础安装完成后，料仓没有就位前（假如料仓就位后四点标高测量就会有难度），首先将须要安装称重传感器4点位置标高，确定是否在一个水平面上。
地磅传感器接线图
电子地磅（汽车衡）一般采用桥式QS传感器。
一般由4-8只传感器，汇总到接线盒，然后由一条主线接到仪表上。
不同厂家的传感器，要根据说明书来接，不同厂家做出的传感器线色不同，四根分别是正负激励和正负信号。
一般传感器线的颜色分为红黑，绿白。
红黑绿白：红白绿兰等分标表示V+、V-、S+、S- 对应依次接到接线盒上即可。
要根据秤台的结构，分布，依次接入接线盒的1,2,3,4,5,6,7，8 并标号。
这样方便检修。
称重传感器的出线方式有4线和6线两种，模块或称重变送器的接线也有4线和6线两种，要接4线还是6线首先要看你的硬件要求是怎样的，原则是：传感器能接6线的不接4线，必须接4线的就要进行短接。
一般的称重传感器都是六线制的，当接成四线制时，电源线（EXC-，EXC+）与反馈线（SEN-，SEN+）就分别短接了。
SEN+和SEN-是补偿线路电阻用的。
SEN+和EXC+是通路的，SEN-和EXC-是通路的。
EXC+和EXC-是给称重传感器供电的，但是由于称重模块和传感器之间的线路损耗，实际上传感器接收到的电压会小于供电电压。
每个称重传感器都有一个mV/V的特性，它输出的mV信号与接收到的电压密切相关，SENS+和SENS-实际上是称重传感器内的一个高阻抗回路，可以将称重模块实际接收到的电压反馈给称重模块。
假设EXC+和EXC-为10V,线路损耗，传感器2mV/V，实际上传感器输出最大信号为（）*2=19mV，而不是20mV。
此时称重传感器内部就会把19mV作为最大量程，前提是传感器必须通过反馈回路把实际电压反馈给称重模块。
在称重传感器上将EXC+与 SENS+短接，EXC-与SENS-短接，仅限于传感器与称重模块距离较近，电压损耗非常小的场合，否则测量存在误差。
称重传感器的接线方法
称重传感器的接线方法我折腾了好久称重传感器的接线方法，总算找到点门道。
我一开始也是瞎摸索，你知道吗。
称重传感器这东西看起来就几个线，但是接线真把我难倒了。
最开始我就按照自己想当然的方法随便接，结果那数据读出来完全是错的，根本不能用。
就好比你搭积木，你只想着往上堆，不管顺序和形状，最后肯定搭不成一个好看而且稳固的房子。
我后来慢慢研究它的说明书，那个说明书啊，有些地方写得也不是特别清晰。
不过还是能看出来些门道的。
一般来说称重传感器有好多根线，像有的是四根线，有的是六根线。
咱先说四根线的，这就像四个小伙伴要站好位置一样。
其中两根是电源线，就相当于给称重传感器提供能量的，另外两根呢是信号线，就是把重量信号传输出去的。
我一开始老是把电源线和信号线弄混，结果就是传感器工作不正常。
后来我就想了个土办法，我找了个万用表，就像一个侦探似的，一点点测量。
我发现电源线的电阻跟信号线电阻不太一样，这才分清楚。
把电源线接到对应的电源接口上，好比给汽车加油要加到加油口而不是水箱口一样，信号线也要接到正确的信号接收端口。
再说说六根线的称重传感器。
这六根线就更复杂点了，相当于一个小团队里人更多了。
这里面有激励电源正，激励电源负，信号正，信号负，还有屏蔽线等。
我有次接这个六根线的，就没注意屏蔽线，那干扰可大了，称重的数值一会儿跳上跳下的，根本不准确。
后来我知道了，屏蔽线得接对，就像给信号穿上一层保护服一样，防止外界的干扰。
虽然我现在对接线方法有了一定的了解，但有时候我还是会有点不确定。
比如说有些特殊型号的称重传感器，可能线的定义又有点小差别，这时候我就又得再重新研究一下说明书或者上网看看别人的经验分享。
反正接线这事儿吧，一定要有耐心，多去尝试不同的方法，还有就是千万不能自己瞎猜乱接。
你接的时候一定得小心，不然很容易损坏传感器或者得到错误数据的。
我还试过在接完线之后仔细检查好几遍，就像考试做完题目检查一样，看看有没有接错的地方或者有没有线松了，有时候多检查一下就能发现问题。
电子秤传感器接线方法
电子秤传感器接线方法电子秤传感器的接线方法是非常重要且关键的一步，正确的接线方法可以保证传感器的正常工作和准确测量。
以下是电子秤传感器接线方法的详细步骤：1. 准备工作在开始接线之前，需要对所需材料和工具进行准备。
首先，我们需要一台电子秤主机、电子秤传感器和电缆线。
其次，需要准备起重物体以进行测试。
最后，准备一套螺丝刀、扳手和焊接工具。
2. 确定传感器类型根据不同的电子秤传感器类型，其接线方法有所不同。
所以在接线之前，我们首先需要确定所使用的传感器类型，例如压力传感器、应变传感器或者称量传感器。
3. 了解传感器引脚每个传感器都有不同的引脚，这些引脚在接线中起到不同的作用。
一般来说，电子秤传感器通常包含红色、黑色、绿色和白色四个引脚。
红色和黑色的引脚用于供电，绿色的引脚用于接地，白色的引脚用于测量重量。
4. 接线方法a. 首先，根据电子秤主机的要求，将传感器与电子秤主机连接。
通常情况下，主机和传感器之间需要使用电缆线进行连接。
可以根据实际需要来选择合适的电缆线长度。
b. 确保连接稳固可靠。
使用螺丝刀和扳手将传感器和主机进行固定，确保传感器和主机之间的连接牢固，以免松动导致测量不准确。
c. 将传感器引脚正确连接到对应的接线端子上。
根据传感器的引脚功能进行连接：将红色引脚连接到电源正极，将黑色引脚连接到电源负极，将绿色引脚连接到接地端子，将白色引脚连接到测量端子。
d. 检查接线是否准确。
在完成接线之后，需仔细检查所有的接线是否正确、牢固。
特别是细心检查白色引脚的接线是否正确，因为它是用来测量重量的关键接线。
e. 进行测试。
接线完成后，需要进行测试以确保传感器正常工作。
可以放置适量的重物在电子秤上进行测试，观察测量结果是否准确并进行修正。
5. 定期检查一旦接线完成并进行了测试，就需要定期检查电子秤传感器的接线状态。
检查传感器引脚是否有松动或断裂的情况出现，及时进行修复或更换。
总结起来，电子秤传感器的接线方法需要仔细操作和正确连接各个引脚。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

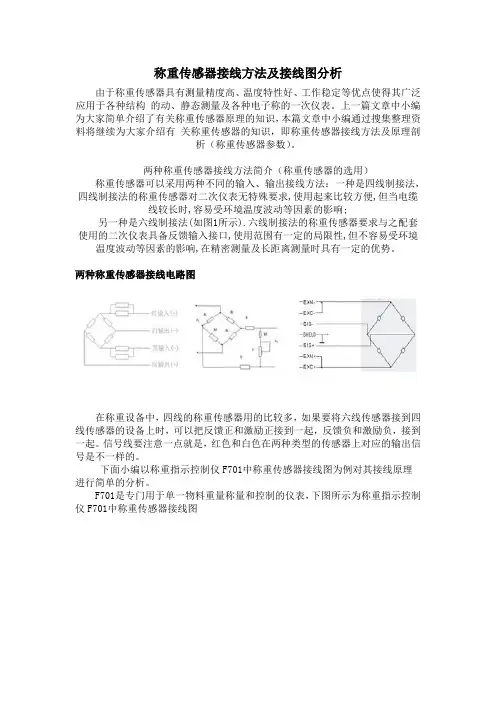

称重传感器接线方法及接线图分析
由于称重传感器具有测量精度高、温度特性好、工作稳定等优点使得其广泛应用于各种结构的动、静态测量及各种电子称的一次仪表。
上一篇文章中小编为大家简单介绍了有关称重传感器原理的知识，本篇文章中小编通过搜集整理资料将继续为大家介绍有关称重传感器的知识，即称重传感器接线方法及原理剖
析（称重传感器参数）。
两种称重传感器接线方法简介（称重传感器的选用）称重传感器可以采用两种不同的输入、输出接线方法：一种是四线制接法，四线制接法的称重传感器对二次仪表无特殊要求,使用起来比较方便,但当电缆线较长时,容易受环境温度波动等因素的影响;
另一种是六线制接法(如图1所示).六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口,使用范围有一定的局限性,但不容易受环境温度波动等因素的影响,在精密测量及长距离测量时具有一定的优势。
两种称重传感器接线电路图
在称重设备中，四线的称重传感器用的比较多，如果要将六线传感器接到四线传感器的设备上时，可以把反馈正和激励正接到一起，反馈负和激励负，接到一起。
信号线要注意一点就是，红色和白色在两种类型的传感器上对应的输出信号是不一样的。
下面小编以称重指示控制仪F701中称重传感器接线图为例对其接线原理
进行简单的分析。
F701是专门用于单一物料重量称量和控制的仪表，下图所示为称重指示控制仪F701中称重传感器接线图
图2 称重传感器在称重指示控制仪F701中的接线图
(1) 称重传感器接口是一个7孔的接头，与现场的称重传感器接线方法有六线制和四线制两种，此系统采用四线制连接，1和2、3和4依次短接，而且将现场的三个传感器并联起来使用。
(2) 设定点接口通连接了一个5位码盘设定器，端子号6、5、4、3、2分别对应千百十个和十分位，27、28、29、30是8421编码的寻址数据，用于终值设置。
F701既可以通过面板按键组合设置终值也可以通过连接外部设定器设置，通过按键组合可切换，本系统即为后者，可对终值以100g为单位进行修正。
(3) 控制信号输入/输出接口用以连接外部信号输入和控制信号输出，从PLC送来3个信号，分别为去皮重(端子号4)、皮重复位(端子号5)和数据保持(端子号 14);每次称量前先去皮重，此时净重立即设置为零，到称量终值后数据保持，放料结束后再皮重复位，即再取消去皮操作，此时毛重和净重为同一数值，这样可保证每次称量的切片的净重量。
送到PLC有5个信号，分别为接近零(端子号6)、预置值(端子号7)、落差值(端子号9)、不足(端子号10)、过量(端子号11)、上限(端子号 19)。
实际参数设置如下：上限值为1200kg，下限值为0kg，接近零为10kg，预置值1和2均为30kg(F701支持三档投料，此系统只用两档，所以预置值2信号未用)，落差值为1.7kg，过量和不足均为0.8kg，终值为1000kg。
在PLC程序中落差值这一信号有时也当作终值信号使用，因为重量到落差值时关闭控制门结束投料，时间上只存在阀门关闭用时的间隔，此值的大小就是关闭控制门后还没有落到料斗内的切片重量。
实际使用中即为(码盘设定器设为1000.0时)：重量在970kg(1000.0-30)前为快投料，在 970kg时转为慢投料，在998.3kg(1000.0-1.7)时关闭控制门，这1.7kg就是落差量，理论上此时料斗内
的切片量恰为1000kg; 在排料过程时重量到了10kg时再延时5s关闭排料门即能确保料已排净，可进行下一步操作。
(4) 质量输出接口可以将每次称量的终值数，以4-20mA模拟信号的形式送出，此系统设置为0mA对应0kg，20mA对应1200kg。
总结
称重传感器是一种由组合式S型梁结构及金属箔式应变计构成，具有过载保护的电子装置。
本文先简单介绍了两种称重传感器接线方法即：四线制接法与六线制接法，并结合实例：称重指示控制仪F701中称重传感器接线图，详细分析了称重传感器接线原理。
