刀具角度的标注
刀具角度标注参考系
刀具标注角度参考系
设计制造测量角度时的基准
（1）基面Pr: 通过主切削刃上选定点，垂直于该点切削速度方向的平面。
（2）切削平面Ps：通过主切削刃上选定点，与主切削刃相切，且垂直于该点基面的平面。
（3）切削刃剖平面
正交平面Po：通过主切削刃上选定点，垂直于基面和切削平面的平面。
正交平面参考系:基面、切削平面和正交平面组成标注刀具角度的正交平面参考系。
法平面Pn :过切削刃上选定点并垂直于主切削刃的平面
进给平面Pf :垂直于基面平行于进给方向的平面
切深平面Pp :垂直基面和假定工作平面的平面。
刀具的标注角度技术总结_技术人员的工作总结
刀具的标注角度技术总结_技术人员的工作总结
刀具的标注意味着将刀具的各项参数，如长度、直径、角度等信息标注在刀具上，以方便使用和管理。
刀具标注角度是其中的一个重要环节，下面对刀具标注角度技术进行总结。
一、刀具标注角度方法
常见的角度标注方法主要有两种，一种是以X轴为基准，逆时针旋转表示的角度；另一种是以Y轴为基准，顺时针旋转表示的角度。
在标注刀具的角度时，应该选择一种标注方法进行标注，以便于后续使用。
2. 角度精度要求
刀具的标注角度应达到一定的精度要求，否则会影响使用效果。
一般来说，标注的精度应在0.05度以内。
为了保证标注的精度，可采用相应的角度计量器进行测量，从而得到准确的角度数值。
1. 刀具的角度标注应该以几何中心为基准进行，对于刀具上的角度应该使用逆时针标注的方法。
2. 标注刀具的角度应该尽可能地准确，以便于后续使用时的调整和使用。
3. 刀具标注的角度应该与生产时的要求相符合，对于生产过程中的各种有关刀具角度的标准，都应该进行严格的执行，从而保证刀具的质量和可靠性。
三、结论
刀具的标注角度技术是一项非常重要的工作，需要工作人员掌握相应的技能和知识。
在进行刀具角度标注时，需要采用合适的方法和测量工具，实现标注精度的要求，并严格按照生产标准进行操作。
只有这样才能够保证刀具的合理使用和管理，提高使用效果和生产效益。
刀具的标注角度
（3）影响表面粗糙度 对切屑的形状和刀具寿命的影响
主偏角小：切屑宽且薄。 （散热好，刀具寿命提高） 主偏角大：切屑窄且厚。
主偏角对表面粗糙度大小的影响
主偏角小：表面粗糙 度小。主偏角大：表 面粗糙度大。
常用角度：45°、 60° 、75° 、90°
(6)副偏角（ kr'）基面内，副切削平面与假定工作面间的夹角。
作用：（1）影响副切削刃与工件已加工表面的摩擦 （2）影响表面粗糙度的大小
选取范围： 5o～15o
副偏角小：表面粗糙度小。副偏角大：表面粗糙度大。
(7)刃倾角（ s）在切削平面内，主切削刃和基面之间的夹角。
作用：（1）影响刀头的强度 （2）影响排屑方向
4、（1）刀具几何角度选取原则： 锐字当先，锐中求固。
刀具标注角度的参考系
（4）假定工作平面（ pf ）（进给平面）通过切削刃选定点，与 基 面垂直，且与假定进给方向平行 （5）背平面（ pp ）（切深平面）通过切削刃选定点，同时垂直于 基面和假定工作平面
3.刀具的标注角度
刀具的标注角度是指刀具在静止参考系中的一组角度，也是刀
具制造图上标注的角度，是刀具设计、制造、刃磨和测量所必需的， 也称静止角度。 主要包括：
2.确定刀具角度的静止参考系
假设：① 不考虑进给运动 ② 规定车刀刀尖与工件中心等高 ③ 刀柄的中心线垂直于进给方向
因此，参考系为静止参考系，主 要坐标平面有基面pr、切削平面ps、 正交平面（主剖面）po、假定工作 平面pf、背平面pp组成。 （1）基面（ pr ）：通过主切削刃
选定点，垂直于假定主运动 方向的平面。 （2）切削平面（ ps ）：通过 主切削刃选定点，与切削刃 相切并垂直于基面。 （3）正交平面（ po ）：通过主 切削刃选定点，并同时垂直 于基面和切削平面
实验一：刀具的标注角度
精密机械制造基础实验报告信息工程学院光机电测控专业13级1班 学号 姓名 (合作者 ) 实验日期 实验室实验一 车刀几何角度的测量一、 实验目的1．了解车刀量角台的结构、工作原理及使用方法； 2．掌握车刀主要几何参数的测量方法；3．加深对车刀各几何角度、各参考平面及其相互关系的理解，并了解车刀几何角度在切削过程中的作用。
二、 实验内容和要求1．熟悉车刀结构及其相关基本概念，熟悉车刀量角台的使用；2．测量记录四把不同类型的车刀(包括直头外圆车刀、弯头外圆车刀、偏刀、切断刀)的几个主要几何角度，读数要求精确至0.5度；3．在测量过程中应小心细致避免车刀伤及身体及碰坏刀刃。
三、 实验主要仪器设备和材料车刀量角台；被测量用车刀。
四、 实验原理方法、步骤及结果测试1．刀具相关概念的回顾(1)车刀切削部分的组成——“三面两刃一尖”（见图1-1）前刀面A γ：切屑沿其流出的刀具表面。
主后刀面A α：与工件上过渡表面相对的刀具表面。
副后刀面'A α：与工件上已加工表面相对的刀具表面。
序号考勤情况预习情况操作情况数据处理成绩判定 教师签名图1-1主切削刃S ：前刀面与主后刀面的交线，它承担主要切削工作，也称为主刀刃。
副切削刃'S ：前刀面与副后刀面的交线，它协同主切削刃完成切削工作并最终形成已加工表面，也称为副刀刃。
刀尖：连接主切削刃和副切削刃的一段刀刃，它可以是一段小的圆弧，也可以是一段直线。
(2)刀具角度参考坐标系——正交平面参考坐标系（见图1-2）刀具角度是确定刀具切削部分几何形状的重要参数，要确定刀具的角度，必须先确定用于定义和规定刀具角度的各种基准坐标平面，组成各种参考坐标系。
根据有无考虑进给运动与安装条件，参考坐标系可分为标注（静止）参考坐标系和工作（动态）参考坐标系。
标注参考系中最常用的是正交平面参考坐标系，其主要有以下三个平面组成。
基面P γ：通过主切削刃上某一指定点，并与该点切削速度方向相垂直的平面。
(整理)刀具角度的标注.
（二）建设项目环境影响评价的工作等级答案：
1.建设项目环境影响评价文件的报批
2.750外圆车刀几何角度：主偏角Kr＝750，副偏角Kr¹＝150，前角γ0＝100，后角α0＝80，副后角α0¹＝80，刃倾角λs＝－50
（1）基础资料、数据的真实性；答案：
2）应用环境质量标准时，应结合环境功能区和环境保护目标进行分级。（2）综合规划环境影响篇章或者说明的内容。
切断刀
答案：
5.450内孔车刀几何角度：主偏角Kr＝450，副偏角Kr¹＝150，
第1页前角γ0＝100，后角α0＝100，副后角α0¹＝100，刃倾角λs＝-50
答案：
规划审批机关在审批专项规划草案时，应当将环境影响报告书结论以及审查意见作为决策的重要依据。
二、环境影响评价的要求和内容6.450端面车刀几何角度：主偏角Kr＝450，副偏角Kr′＝450，前角γ0＝50，后角α0＝80，副后角α0′＝80，刃倾角λs＝50
答案：
（1）规划环境影响评价的分析、预测和评估内容。
3.600内孔车刀几何角度：主偏角Kr＝600，副偏角Kr′＝150，前角γ0＝100，后角α0＝80，副后角α0′＝80，刃倾角λs＝－50
答案：
2）应用环境质量标准时，应结合环境功能区和环境保护目标进行分级。
4.900外圆车刀几何角度：主偏角Kr＝900，副偏角Kr′＝150，前角γ0＝100，后角α0＝80，副后角α0′＝80，刃倾角λs＝50

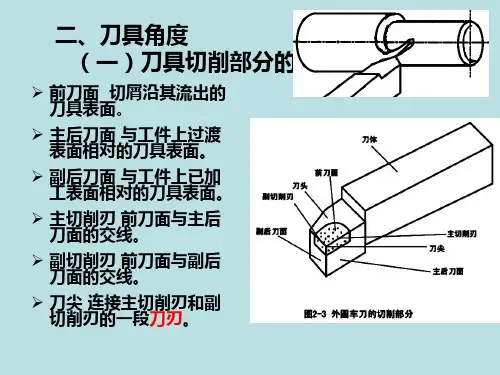

刀具角度介绍
通过主切削刃上某一指定点， 同时垂直于该点基面和切削平面 的平面。
正交平面参考系
2、刀具的标注角度
（1）前角 o
（2）后角 o
（3）主偏角 r
（4）副偏角 r
（5）刃倾角 s
（1）前角 o
在正交平面内测量的前刀 面和基面间的夹角。前刀面 在基面之下时前角为正值， 前刀面在基面之上时前角为 负值。
（2）刀具安装位置对工作角度的影响
刀具安装高低对工作角度的影响
oe
o
oe
o
刀杆中心线与进给方向不垂直对工作角度的影响
re r A
三、切削层。
切削层的截面尺寸参数称为切削层参数。 切削层参数通常在与主运动方向相垂直的平面内 观察和度量。
（1）进给运动对工作角度的影响
横向进给运动对工作角度的影响
oe o
oe o
ve
arctanvf arctan f
vc
d切
切断刀应选用较大的标注后角，进给量的取值也不宜过大。
纵向进给运动对工作角度的影响
oe o
oe o
tan tan f sin r
f
arctan v f vc
（2）后角 o
在正交平面内测量的主 后刀面与切削平面的夹角， 一般为正值。
（3）主偏角 r
在基面内测量的主切削刃在 基面上的投影与进给运动方向 的夹角。
（4）副偏角 r
在基面内测量的副 切削刃在基面上的投 影与进给运动反方向 的夹角。
（5）刃倾角 s
在切削平面内测量的主切削 刃与基面之间的夹角。
三、切削层参数
1、切削层公称厚度 hD
----垂直于过渡表面度量
刀具标注角度的参考系
什么样的刀具适于裁 纸——生活当中的刀
具和金属切削刀具原
理是相通的，这就是 刀具要有一定的角度 的。
实习报告P8：图1
四、车刀切削部分的主要角度 ：
为了确定车刀主、副切削刃及前、后面在空间的位置，即确定 车刀的几何角度，需要辅助平面坐标系作为刃磨、测量和标注刀具 角度的基准。常用的刀具静止参考系来标注车刀的角度，它由基面、
振动，因此刀具材料应具备以下基本要求： 1、强度和韧性 为了承受切削力、冲击和振动，刀具材料应具备足够的强 度和韧性。
2、 硬度 刀具材料的硬度必须高于工件材料的硬度2~3倍，常温 硬度一般要求在60HRC以上。
3、耐磨性 抵抗磨损的能力，是刀具材料机械性能、组织结构和
化学性能的综合反应。
4、耐热性 刀具材料在高温下仍能保持足够硬度的性能。耐热性越 高，刀具允许的切削速度越高。它是衡量刀具材料性能的主 要指标。
切削平面和正交平面三个相互垂直的平面所构成，静止参考系的假
定工作条件：
1、假定进给速度很小（忽略）； 2、刀尖和工件中心等高。
刀具标注角度的参考系：由基面Pr、切削平面PS、正交平面PO 三个相互垂直的平面所构成。
待加工表面 已加工表面
过渡表面
正交平面 基面
刀具标注角度的参考系：
一、基面Pr：通过切削刃选定点，垂直于假定主运动方向的平面(车削外
刀具标注角度参考系
刀具标注角度的参考平面
• 正交平面参考系
– 基面 Pr ——通过刀刃 上选定点，垂直于该点 切削速度的平面。
– 切削平面 Ps ——通过 刀刃上选定点，切于过 渡表面的平面。
– 正交平面 Po ——通过 主切削刃上选定点，垂 直于基面和切削平面的 平面。正交平面垂直于 主切削刃在基面上的投 影。
Page 4
外圆车刀在正交平面参考系中的角度
Page 5
外圆车刀在正交平面参考系中的角度
Page 6
外圆车刀在正交平面参考系中的角度
Page 7
外圆车刀在法平面参考系中的角度
• 刀具在法平面参考系中要标注的角度，基本上是和在正 交平面参考系类似的。
•
在基面 Pr 和切削平面
Ps
内标注的角度
r
• 背平面、假定工作平面参 考系 – 基定面点，Pr垂直—于—该通点过切刀削刃速上度选
的平面。
– 切削平面 Ps ——通过刀刃
上选定点，切于过渡表面的 平面。 – 背平面 Pp ——通过主切削 刃上选定点，平行于刀杆轴 线并垂直于基面的平面。 – 假定工作平面 Pf ——通过 主切削刃上选定点，垂直于 刀杆轴线和基面的平面。
、
' r
、 r 、 r
和在法s平是面相内同的的法，前只角需、将法正后交角平与面法内楔的角。o 、 o与 o 改为
Page 8
刀具在背平面 Pp和假定工作平面 Pf 参考系中的角度标注
Page 9
PagHale Waihona Puke 2刀具标注角度的参考平面
• 法平面参考系
– 基面 Pr ——通过刀刃 上选定点，垂直于该点 切削速度的平面。
– 切削平面 Ps ——通过 刀刃上选定点，切于过 渡表面的平面。
刀具几何角度的基本定义与标注及工作角度
汇报人：XX
目录
• 刀具几何角度概述 • 刀具标注方法 • 工作角度及其影响因素 • 刀具几何角度的优化设计 • 刀具几何角度的测量与调整 • 刀具几何角度的应用实践
01
CATALOGUE
刀具几何角度概述
定义与重要性
定义
刀具几何角度是指刀具切削部分 各表面的倾斜角度和刀尖形状。
刀具几何形状
刀具的刃形、刃倾角等几何形状因素也会对 工作角度产生影响。
04
CATALOGUE
刀具几何角度的优化设计
优化设计原则与目标
原则
在满足切削性能的前提下，尽可能减小刀具的结构尺寸和重量，提高刀具的刚性和耐用度。
目标
通过优化刀具的几何角度，改善切削力、切削热和刀具磨损等状况，从而提高切削效率和加工质量。
案例三
针对难加工材料的切削，通过采 用具有大前角和大后角的刀具优 化设计，有效减少了切削刃的磨 损和破损，提高了切削稳定性和 加工精度。
05
CATALOGUE
刀具几何角度的测量与调整
测量方法与工具介绍
测量方法
通常采用投影法、坐标法、光学法等 进行测量。
测量工具
主要包括投影仪、万能角度尺、光学 分度头等。
工件表面质量
工作角度对工件表面的粗糙度、残 余应力等有直接影响。
04
影响工作角度的因素分析
刀具材料
不同材料的刀具具有不同的强度和韧性，需 要相应调整工作角度以适应其特性。
切削用量
切削速度、进给量和切削深度等切削用量参 数的变化会导致工作角度的调整。
工件材料
工件材料的硬度、韧性等物理特性对工作角 度的选择有重要影响。
刀具的标注角度[指南]
刀具的标注角度1.前角：当前面与切削平面夹角小于90度时，前角为正值，大于90度时为负值.2.后角; 当后面与基面夹角小于90度时，后角为正值，大于90度时，后角为负值。
车切基本知识一、车刀材料在切削过程中，刀具的切削部分要承受很大的压力、摩擦、冲击和很高的温度。
因此，刀具材料必须具备高硬度、高耐磨性、足够的强度和韧性，还需具有高的耐热性（红硬性），即在高温下仍能保持足够硬度的性能。
常用车刀材料主要有高速钢和硬质合金。
1.高速钢高速钢又称锋钢、是以钨、铬、钒、钼为主要合金元素的高合金工具钢。
高速钢淬火后的硬度为HRC63～67，其红硬温度550℃～600℃,允许的切削速度为25～30m/min。
高速钢有较高的抗弯强度和冲击韧性，可以进行铸造、锻造、焊接、热处理和切削加工，有良好的磨削性能，刃磨质量较高，故多用来制造形状复杂的刀具，如钻头、铰刀、铣刀等，亦常用作低速精加工车刀和成形车刀。
常用的高速钢牌号为W18Cr4V和W6Mo5Cr4V2两种。
2.硬质合金硬质合金是用高耐磨性和高耐热性的WC（碳化钨）、TiC（碳化钛）和Co（钴）的粉末经高压成形后再进行高温烧结而制成的，其中Co起粘结作用，硬质合金的硬度为HRA89～94（约相当于HRC74～82），有很高的红硬温度。
在800～1000℃的高温下仍能保持切削所需的硬度，硬质合金刀具切削一般钢件的切削速度可达100～300m/min，可用这种刀具进行高速切削，其缺点是韧性较差，较脆，不耐冲击，硬质合金一般制成各种形状的刀片，焊接或夹固在刀体上使用。
常用的硬质合金有钨钴和钨钛钴两大类：（1）钨钴类（YG）由碳化钨和钴组成，适用于加工铸铁、青铜等脆性材料。
常用牌号有YG3、YG6、YG8等，后面的数字表示含钴量的百分比，含钴量愈高，其承受冲击的性能就愈好。
因此，YG8常用于粗加工，YG6和YG3常用于半精加工和精加工。
（2）钨钛钴类（YT）由碳化钨、碳化钛和钴组成，加入碳化钛可以增加合金的耐磨性，可以提高合金与塑性材料的粘结温度，减少刀具磨损，也可以提高硬度；但韧性差，更脆、承受冲击的性能也较差，一般用来加工塑性材料，如各种钢材。
