针孔成像照相机的原理

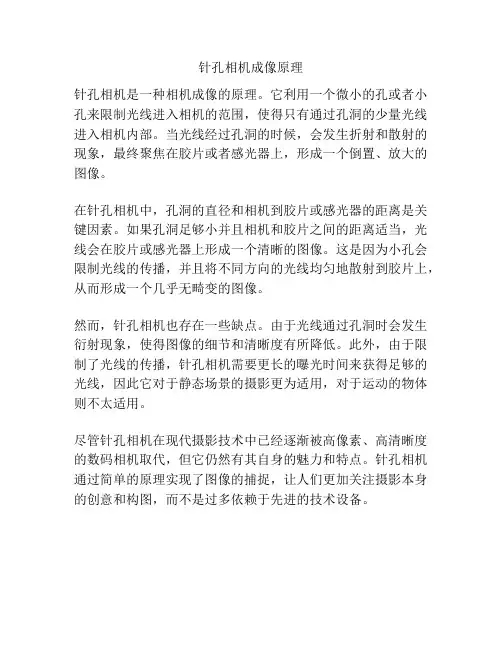

针孔相机成像原理
针孔相机成像原理
针孔相机是一种相机成像的原理。
它利用一个微小的孔或者小孔来限制光线进入相机的范围，使得只有通过孔洞的少量光线进入相机内部。
当光线经过孔洞的时候，会发生折射和散射的现象，最终聚焦在胶片或者感光器上，形成一个倒置、放大的图像。
在针孔相机中，孔洞的直径和相机到胶片或感光器的距离是关键因素。
如果孔洞足够小并且相机和胶片之间的距离适当，光线会在胶片或感光器上形成一个清晰的图像。
这是因为小孔会限制光线的传播，并且将不同方向的光线均匀地散射到胶片上，从而形成一个几乎无畸变的图像。
然而，针孔相机也存在一些缺点。
由于光线通过孔洞时会发生衍射现象，使得图像的细节和清晰度有所降低。
此外，由于限制了光线的传播，针孔相机需要更长的曝光时间来获得足够的光线，因此它对于静态场景的摄影更为适用，对于运动的物体则不太适用。
尽管针孔相机在现代摄影技术中已经逐渐被高像素、高清晰度的数码相机取代，但它仍然有其自身的魅力和特点。
针孔相机通过简单的原理实现了图像的捕捉，让人们更加关注摄影本身的创意和构图，而不是过多依赖于先进的技术设备。

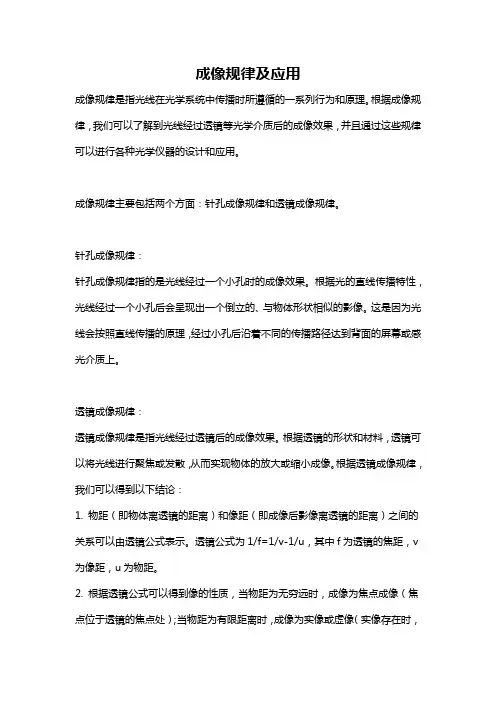

成像规律及应用
成像规律及应用成像规律是指光线在光学系统中传播时所遵循的一系列行为和原理。
根据成像规律，我们可以了解到光线经过透镜等光学介质后的成像效果，并且通过这些规律可以进行各种光学仪器的设计和应用。
成像规律主要包括两个方面：针孔成像规律和透镜成像规律。
针孔成像规律：针孔成像规律指的是光线经过一个小孔时的成像效果。
根据光的直线传播特性，光线经过一个小孔后会呈现出一个倒立的、与物体形状相似的影像。
这是因为光线会按照直线传播的原理，经过小孔后沿着不同的传播路径达到背面的屏幕或感光介质上。
透镜成像规律：透镜成像规律是指光线经过透镜后的成像效果。
根据透镜的形状和材料，透镜可以将光线进行聚焦或发散，从而实现物体的放大或缩小成像。
根据透镜成像规律，我们可以得到以下结论：1. 物距（即物体离透镜的距离）和像距（即成像后影像离透镜的距离）之间的关系可以由透镜公式表示。
透镜公式为1/f=1/v-1/u，其中f为透镜的焦距，v 为像距，u为物距。
2. 根据透镜公式可以得到像的性质，当物距为无穷远时，成像为焦点成像（焦点位于透镜的焦点处）；当物距为有限距离时，成像为实像或虚像（实像存在时，位于物体一侧；虚像存在时，位于物体另一侧），具体取决于物距的大小相对于焦距。
3. 透镜可以用来进行光学放大或缩小，放大倍数取决于物体与像的大小比例。
当物体位于透镜的焦点附近，成像是放大的，当物体远离透镜的焦点时，成像是缩小的。
应用：成像规律在日常生活和科学研究中有着广泛的应用。
以下是几个常见的应用领域：1. 照相机和摄像机：照相机和摄像机利用透镜成像规律来聚焦光线，使得物体成像清晰。
在相机中，光线通过透镜系统聚焦到感光介质上，形成照片或图像。
2. 显微镜和望远镜：显微镜和望远镜利用透镜成像规律来观察微小或远处的物体。
透镜通过调整物距和像距之间的关系，使得观察者能够看到放大或缩小的物体。
3. 眼镜和隐形眼镜：眼镜和隐形眼镜利用透镜成像规律来矫正人眼的视力问题。

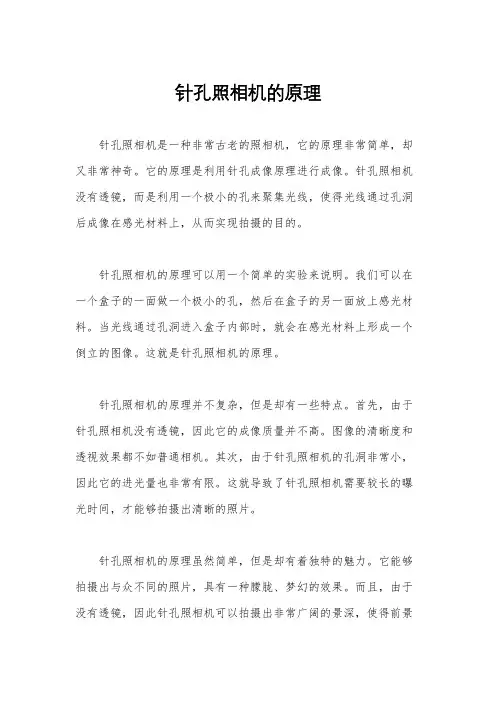

针孔照相机的原理
针孔照相机的原理针孔照相机是一种非常古老的照相机，它的原理非常简单，却又非常神奇。
它的原理是利用针孔成像原理进行成像。
针孔照相机没有透镜，而是利用一个极小的孔来聚集光线，使得光线通过孔洞后成像在感光材料上，从而实现拍摄的目的。
针孔照相机的原理可以用一个简单的实验来说明。
我们可以在一个盒子的一面做一个极小的孔，然后在盒子的另一面放上感光材料。
当光线通过孔洞进入盒子内部时，就会在感光材料上形成一个倒立的图像。
这就是针孔照相机的原理。
针孔照相机的原理并不复杂，但是却有一些特点。
首先，由于针孔照相机没有透镜，因此它的成像质量并不高。
图像的清晰度和透视效果都不如普通相机。
其次，由于针孔照相机的孔洞非常小，因此它的进光量也非常有限。
这就导致了针孔照相机需要较长的曝光时间，才能够拍摄出清晰的照片。
针孔照相机的原理虽然简单，但是却有着独特的魅力。
它能够拍摄出与众不同的照片，具有一种朦胧、梦幻的效果。
而且，由于没有透镜，因此针孔照相机可以拍摄出非常广阔的景深，使得前景和背景都能够清晰地呈现在照片中。
针孔照相机的原理也启发了很多摄影爱好者，他们尝试用各种不同的方式来改进针孔照相机，以获得更好的拍摄效果。
一些人将针孔照相机制作成各种奇特的形状，如心形、星形等，以获得特殊的图像效果。
还有一些人尝试利用数字技术来改进针孔照相机，使其可以更方便地拍摄和处理照片。
总的来说，针孔照相机的原理虽然简单，但是却有着独特的魅力。
它不仅能够拍摄出与众不同的照片，而且还能够启发人们对摄影的创新和探索。
希望通过对针孔照相机原理的了解，可以让更多的人对摄影产生兴趣，从而推动摄影艺术的发展。
针孔照相机的原理
针孔照相机的原理
针孔照相机是一种最简单的相机类型，其原理基于光的直线传播和光学成像原理。
它不需要镜头，而是使用一个微小的针孔来控制光线进入相机的方式。
在针孔照相机中，光线从被摄体上的不同点射出，通过一个微小的针孔穿过，并在相机内的胶卷或感光器上形成倒立的、颠倒的图像。
这是因为穿过针孔的光线遵循光的直线传播原理，一旦光线射入针孔，它们将继续沿直线运动。
针孔照相机的原理能够实现图像的成像是因为光线穿过针孔后会发生衍射现象。
针孔将光线限制在一个极小的区域内，不同方向的光线会在针孔附近发生相互干涉，从而形成一幅倒立的图像。
由于针孔照相机没有镜头，所以无法调节焦距和景深。
拍摄出的图像通常具有广角视角和较大的景深，即图像中的物体在不同距离上都能保持清晰。
然而，由于针孔的大小较小，所以拍摄出的图像通常会较为模糊，并且光线的进入非常有限，使得图像比较暗淡。
尽管针孔照相机的成像质量相对较差，但它具有简单、易制作和易操作的优点。
它可以用来进行艺术创作或教学实验，并且在一些特殊应用场景中仍然具有一定的实用价值。
初中物理资料-制作针孔照相机
初中物理资料－制作针孔照相机
在较暗的屋子里，把一支点燃的蜡烛放在一块半透明的塑料薄膜前面，在它们之间放一块钻有小孔的纸板。
由于光沿直线传播，塑料薄膜上就出现烛焰的倒立的像(如下图)。
这种现象叫做小孔成像。
如图上图所示，做两个可以套在一起的硬纸筒，在外筒的前端蒙上一块黑纸，黑纸上穿一个小孔(直径约1mm)。
在内筒的一端蒙上半透明的塑料薄膜。
让小孔对着屋子外面明亮的物体，塑料薄膜上就形成室外物体倒立的像。
前后拉动内筒，像的大
早在公元前4世纪成书的《墨经》中就记载了小孔成像的实验，并且用光的直。
01照相机的原理及结构(文字)
4、镜头成像与针孔成像的比较 （1）针孔小：暗，清晰；针孔大：亮、模糊。 （2）镜头经过聚光提高亮度和清晰度
二、照相机的结构
镜头、快门、取景器、卷片装置、暗 箱、机身等
（一）镜头 1、镜头的作用（识记） 镜头的作用在于让景物在焦点平面位置形成清 晰的影像，也就是汇集来自外界景物的反光 或来自发光体的光线，并使被摄景物在感光 片上形成清晰的潜影。 (1)汇聚光线（2）成像（3）形成潜影 2、镜头的构造 凹透镜、凸透镜
（c）镜头的感光能力=光束直径/镜头焦距 p34 感光能力数值越小(大)，则镜头的感光能力 越强，通光量越大，可以在越弱的光条件下 拍摄，镜头越好，制作难度也越大。
（2）光圈 （a）定义： 能根据外界光线变化来调节通光孔大 小的装置。 （b）光圈的作用： 控制和调节通过镜头的光线的量。 相对口径：实际通光孔大小
一、照相机的镜头：
1.镜头的焦距：
鱼眼：7.5-13mm； 超广角：15-21mm； 广角：24-35mm； 标准：45-58mm，一般：50mm； 中长焦距：80-135mm； 长焦距：200mm、300mm、500mm； 超长焦距：1000mm以上。
（3）焦距影响成像大小 焦距长：像大 焦距短：像小
相关名词：焦点平面、镀膜、非球面镜片
3、镜头的成像原理 凸透镜聚光成像原理 物距：被摄物体到镜头中心的距离（u） 像距：从镜头中心至所成影像间的距离。 共轭关系：物距远则像距近； 物距近则像距远
4、焦距（f） 定义：平行于光轴的光线经过镜头的折射在 镜头主轴上会聚成一个清晰的点，这个点， 就是焦点，由焦点到镜头中心的距离就是焦 距。 （1）相关问题：焦点、镜头中心 （2）单位：毫米 （28mm、50mm等） （3）表示方式：f
无线针孔摄像头的原理
无线针孔摄像头的原理
无线针孔摄像头是一种小型的摄像设备，可以隐藏在各种物体中，以实现监视和录像的功能。
它主要由镜头、图像传感器、图像处理电路、无线传输模块和电源组成。
以下是无线针孔摄像头的工作原理：
1. 镜头：无线针孔摄像头通常采用微型的针孔镜头，可以通过微小的孔洞聚集光线，实现对被摄物体的聚焦。
2. 图像传感器：图像传感器是摄像头中的核心部件，负责将光线转化为电信号。
常见的图像传感器有CMOS和CCD两种。
它们能够根据光线的强度和颜色变化产生相应的电信号，进而形成图像。
3. 图像处理电路：图像传感器输出的电信号将被送至图像处理电路进行处理。
图像处理电路主要负责调整图像的亮度、对比度、饱和度等参数，以提高图像的清晰度和真实性。
4. 无线传输模块：无线针孔摄像头采用无线技术进行图像传输。
无线传输模块将经过图像处理的信号转化为无线电信号，然后通过射频技术进行传输。
常见的无线传输技术有2.4GHz和
5.8GHz两种频段，通过接收器可以将无线信号还原为图像。
5. 电源：为了供给摄像头正常工作，无线针孔摄像头通常使用内置的锂电池或接口供电。
电源系统需要提供稳定的直流电压，以满足摄像头的工作要求。
总之，无线针孔摄像头通过镜头聚焦光线，通过图像传感器将光信号转化为电信号，并通过图像处理电路加工处理，通过无线传输模块将处理后的信号以无线方式传输，并通过电源提供正常工作所需的电能。
这样，无线针孔摄像头就能够实现对目标区域的监视和录像。
小孔成像的原理是什么
小孔成像的原理是什么
小孔成像，又称针孔成像，是一种利用小孔进行成像的光学现象。
在日常生活中，我们经常会遇到一些小孔成像的例子，比如阳光透过树叶间的缝隙投射在地面上形成的光斑，或者是相机中的光圈成像原理等。
那么，小孔成像的原理究竟是什么呢？接下来，我们将深入探讨小孔成像的原理。
首先，我们需要了解光线的传播特性。
光线在传播过程中会遵循直线传播的规律，光线传播的路径可以用光线追迹的方法来描述。
当光线通过一个小孔时，光线会沿着直线传播，并在背后的屏幕上形成一个倒立的、放大的图像。
这就是小孔成像的基本原理。
其次，小孔成像的原理还涉及到光线的衍射现象。
根据惠更斯-菲涅尔原理，
光线在通过小孔时会发生衍射现象，即光线会朝各个方向散射。
这种衍射现象导致光线在背后的屏幕上形成的图像不再是简单的光线直线传播所形成的像，而是出现了衍射的特性，使得图像边缘出现了模糊和彩色光晕的现象。
此外，小孔成像的原理还与焦距有关。
小孔成像形成的图像与孔的大小、距离
和光源的位置有关。
当小孔的大小适中、距离适当并且光源足够亮时，形成的图像会清晰可见。
而如果小孔过大或者光源过暗，图像会变得模糊不清。
综上所述，小孔成像的原理涉及到光线的传播、衍射现象以及焦距的影响。
通
过合理地利用这些原理，我们可以实现小孔成像，观察到清晰的图像。
小孔成像的原理不仅在日常生活中有所体现，同时也在科学研究和技术应用中发挥着重要作用。
希望通过本文的介绍，读者对小孔成像的原理有了更深入的了解。
01照相机的原理及结构(文字)汇总PPT课件
5
二、照相机的结构 镜头、快门、取景器、卷片装置、暗
箱、机身等
6
（一）镜头 1、镜头的作用（识记） 镜头的作用在于让景物在焦点平面位置形成清 晰的影像，也就是汇集来自外界景物的反光 或来自发光体的光线，并使被摄景物在感光 片上形成清晰的潜影。 (1)汇聚光线（2）成像（3）形成潜影
11
（3）焦距影响成像大小 焦距长：像大 焦距短：像小
12
镜头焦距 与主体Байду номын сангаас小
13
（4）物距(u)、像距(v)、焦距(f)之间的比 例关系
1/f=1/u+1/v 在焦距不变时： 物距越大 像距越小 物距越小 像距越大
影像越小 影像越大
14
5、镜头的口径和光圈系数 （1）镜头的口径
（a） 通光口径大则通光量大 通光口径小则通光量小
2、镜头的构造 凹透镜、凸透镜
7
相关名词：焦点平面、镀膜、非球面镜片
8
3、镜头的成像原理 凸透镜聚光成像原理
物距：被摄物体到镜头中心的距离（u） 像距：从镜头中心至所成影像间的距离。
共轭关系：物距远则像距近； 物距近则像距远
9
4、焦距（f） 定义：平行于光轴的光线经过镜头的折射在
镜头主轴上会聚成一个清晰的点，这个点， 就是焦点，由焦点到镜头中心的距离就是焦 距。
演讲人：XXXXXX 时 间：XX年XX月XX日
20
（1）相关问题：焦点、镜头中心 （2）单位：毫米 （28mm、50mm等） （3）表示方式：f
10
一、照相机的镜头：
1.镜头的焦距：
针孔照相机的设计制作和使用
1的小孔是什么形状，每个光斑都是圆的，这是为什么呢？原来，这是阳缺了一部分，那时4世纪，墨翟就做过针孔成像的实验，并给予分析和解释。
《墨经》中明确地写道："景到（倒），"这里的" 午"即小孔所在处。
这段文字表明小孔成像的是倒像，其原因是在小孔处光线"端"），成像的大小，与这交点的位置无关。
从这里也可以清楚看到，古人已经认识到光是直线"射"来描述光线径直向前。
北宋的沈括在《梦溪笔谈》中也记述了光的直线传播和小孔成像的实验。
移动的方向与飞的方向一致。
然后在纸窗上开一小孔，使窗沈括用针孔成像的原理来解释所观察到的结果：若鸢飞空中，其影随鸢则影与鸢相连，鸢东则影西，鸢西则影东。
又如窗隙中楼塔之影，中间为窗所束，亦皆倒垂……。
有许多宫廷画家就采用这种方法进行绘画。
十九世纪达-芬奇和其他画家也用小孔成"暗箱"。
（见图）中国古代针孔成像实验示意图世界最早的暗箱图解（1544年)等。
数码摄影的兴起，更是对传统摄影是一个极大的挑战。
但是，任且都是从最简单的"2002年4月28日是第二届全球针孔摄影日，并有海报和徽标（见图）。
24小时内，用针孔照相机拍摄针孔照片。
中国针孔摄影家史国瑞先生将长城烽火台包210第二层面：使用规定材料进行制作简易针孔照相机为学生提供一张A4（21厘米×29.7厘米）大小的黑卡纸进行制作，根据小孔成像的原理，并提示学生充分利用到黑卡纸，制作出观察到影像非常清晰锐利的针孔照相机。
并能根据焦距的长短和孔径的大小，使观察到的影像可以变大或缩小。
第三层面：能将上述的针孔照相机拍摄照片：将制作好上述的针孔照相机，不挖去原来蒙硫酸纸的位置，用摄影用黑白照相纸（2号或3号印相纸）进行替换。
此过程要在开有红灯的暗室内操作，用黑纸片封住前端小孔（见图），做到针孔照相机其余部分不漏光。
然后将针孔照相机拿到外面去对着景物，揭去封住前端小孔的黑纸片进行曝光，相当于现代照相机的快门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一，照相机的原理与结构
（四）取景器 1、框式取景器 2、透视光学取景器 3、双镜头反光取景器 4、单镜头反光取景器 5、机背磨砂玻璃取景器
一，照相机的原理与结构
（五）输片机构 1、电动式输片 2、手动式输片
一，照相机的原理与结构
（六）机身和后背 按其结构和用途不同，后背可以分为固定后背
三，照相机的摄影附件
三脚架与单脚架
135相机因使用135底片而得名，所用 胶卷画幅为24×36毫米，一卷一般可 以拍摄36张，是新闻摄影最常用的相 机。
三，照相机的摄影附件
遮光罩 它的作用主要是防止漫射光和强烈的斜直射
光进入镜头，以免在底片上造成耀光和产生 灰雾。
三，照相机的摄影附件
动调焦与自动调焦系统。 1、手动调焦系统 （1）双影重合调焦 （2）裂像调焦 （3）磨砂玻璃调焦 （4）微棱镜调焦 （5）可换调焦屏调焦
一，照相机的原理与结构
2、自动调焦系统 ቤተ መጻሕፍቲ ባይዱ1）主动式自动调焦 （2）被动式自动调焦 3、单反相机自动调焦的模式 （1）手动调焦（MF） （2）单次调焦（S,ONE-SHOT） （3）连续调焦（C） （4）陷阱调焦（Trap） （5）动体预测调焦（AL-SERVO） （6）智能自动调焦（AL-FOCUS）
快门线 快门线是一条用于间接启动照相机快门按钮
的软线。
三，照相机的摄影附件
近摄接圈 近摄接圈是一种被装置在摄影镜头与机身之
间以增加像距的附件。
三，照相机的摄影附件
增距镜 附加在摄影镜头与机身之间，可以使摄影镜
头的焦距成倍地增加。
四，照相机的使用与维护
照相机的使用原则 1、要掌握规定的使用方法 2、手持相机要平稳 3、调焦和取景要准确
和活动后背。
二，照相机的分类及其特点
135单反相机
135相机因使用135底片而得名，所用 胶卷画幅为24×36毫米，一卷一般可 以拍摄36张，是新闻摄影最常用的相 机。
二，照相机的分类及其特点
120单反相机
120单反相机使用120底片，其画幅可 以调整，有60×60毫米、60×45毫米、 60×90毫米等多种规格。因选择画幅 大小不同，拍得的底片数也不同，与 上面的尺寸相对应，可拍成12张、16 张、8张不等。
一，照相机的原理与结构
（二）快门机构 常见的快门可以分为三类：即机械式快门、电
子式快门、程序式快门。 1、机械式快门 这类快门是通过机械调速方法来控制曝光时间
的，又可以分为中心快门和焦平面快门两种。 2、电子式快门 3、程序式快门
一，照相机的原理与结构
（三）调焦与测距系统 调焦机构根据驱动方式的不同，可以分为手
四，照相机的使用与维护
照相机的维护 1、保持光学系统的洁净 2、防潮、防震、防高低温 3、保持相机电路工作正常 4、对操作装置的维护
二，照相机的分类及其特点
机背取景相机 由于可以拍摄大画幅的底片，所以也称为大
画 幅 相 机 。 使 用 散 页 片 ， 有 4×5 英 寸 、 5×7英寸和8×10英寸等规格。
二，照相机的分类及其特点
全自动相机 现代全自动相机有高、低两个档次。低档次
的全自动相机又叫“傻瓜”相机，也叫程序 式自动曝光相机。
一，照相机的原理与结构
照相机的基本结构
照相机的基本结构一般分为：机身、镜 头、取景器、后背、输片机构等部分。 如果再细致一些，可以分为：镜头、快 门机构、调焦与测距系统、取景器、输 片机构、机身、后背等。
一，照相机的原理与结构
（一）镜头 镜头的作用在于汇聚来自外界景物的反光或
来自发光体的光线，让被摄景物在焦点平面 位置结成清晰的影像。镜头位于相机的前部， 和机身相连接，有的镜头可以拆卸替换，有 的镜头则是固定的，不能拆卸。
第十四章 照相机
一，照相机的原理与结构 二，照相机的分类及其特点 三，照相机的摄影附件 四，照相机的使用与维护
一，照相机的原理与结构
针孔成像：照相机的原理
最早的照相设备（比如今天仍有人在 使用的针孔相机）和今天的照相机在 成像上无不采用的是针孔成像的原理， 只是针孔的位置上，简单物镜变成了 复杂的现代高质量的镜头，而“焦点 平面”的位置则放置了感光胶片或电 子成像元件作为记录影像的载体。
