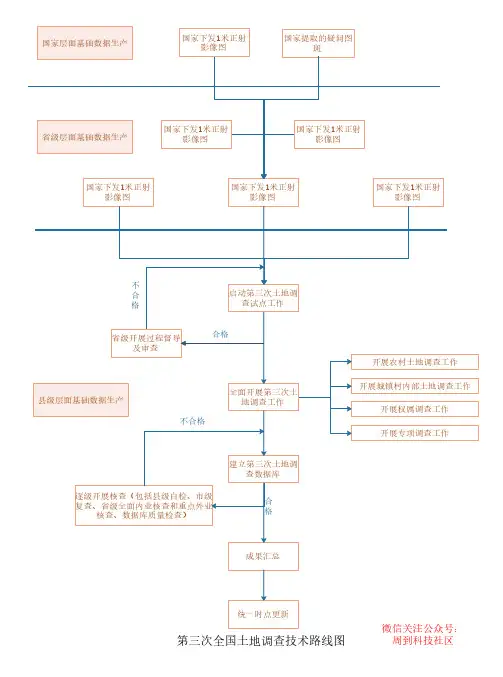

第三次全国土地调查图式

附录C

（规范性附录）

第三次全国土地调查图式

C.1界线表示

各种界线以国界、省界、地级界、县级界、土地权属界线、地类界为高低顺序，当重合时，只表示高一级界线。

C.2图斑表示

C.2.1图斑地类可用编码表示，也可用符号表示。

C.2.2图斑的注记采用ab/c的形式。a表示图斑编号，b表示权属性质（国有土地标注“G”，集体土地不标注），c表示图斑地类编码。用符号表示的图斑注记用ab表示。

C.3图例说明

C.3.1图例中尺寸单位为毫米（mm）。

C.3.2各地根据实际情况，可适当调整地类符号大小。

C.3.3RGB色值说明：RGB色彩模型通常用于屏幕图像编辑，即用于土地调查数据库建设。R代表红色，G代表绿色、B代表蓝色。RGB强度值范围为0～255。

C.3.4各地可根据成图比例尺大小、地类分布等情况，用色色值与符号尺寸可稍作调整。C.3.5线状符号、点状符号和地理要素主要用于土地调查图件编制。

C.4线状符号表示

C.4.1线状符号交叉时，上面的线状符号连续表示。

C.4.2线状符号与界线重合时，线状符号调绘在准确位置上，界线视下列不同情况标绘：

——以双线表示的线状符号中心为界的，界线绘在线状符号中心线上；

——以双线表示的线状符号一侧为界的，界线在线状符号该侧0.2mm处标绘；

——以单线表示的线状符号中心为界的，界线跳绘表示；

——以单线表示的线状符号一侧为界的，界线在线状符号该侧0.2mm处标绘。C.4.3线状符号并行时，图上距离小于0.2mm影响表示的，主要线状符号在准确位置表示，次要线状符号偏离主要线状符号0.2mm表示。线状符号重要性按照河流、铁路、高速公路、国道、省道、干渠、县乡道、农村道路、沟渠、林带、管道的顺序逐次降低。
