《液压》期中试卷
班级学号姓名成绩

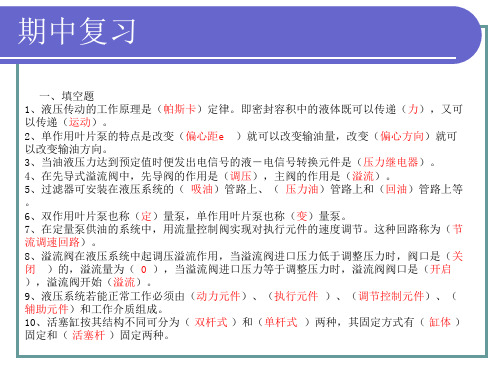

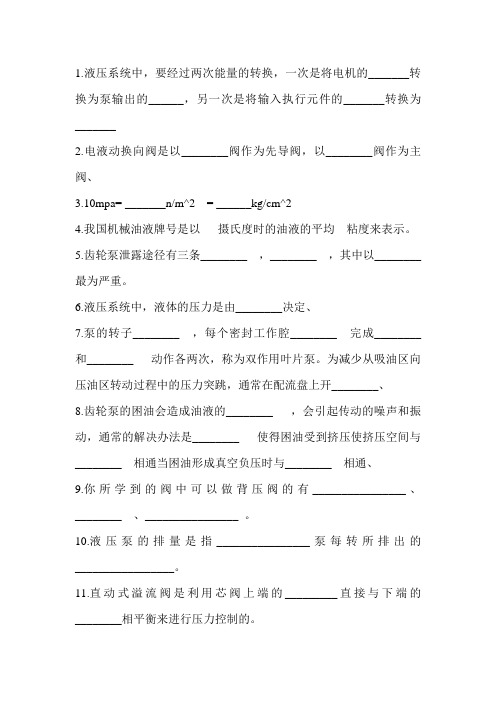

一、填空题：20%
1、液压传动由、、、和组成。

2、液体流动时，＿＿＿＿＿＿＿＿＿＿＿＿的性质称为液体的粘性。

其大小用＿＿＿＿＿表示，常用的粘度为＿＿＿＿、＿＿＿＿、＿＿＿＿20号机械油的运动粘度在温度400C时为cst 。

3、要使液压泵吸油口处的真空度不致过大，应减小＿＿＿＿、＿＿＿＿和＿＿＿＿，一般情况下用＿＿＿＿吸油管，泵的安装高度不大于＿＿＿＿。

4、限压式变量泵可以采用＿＿＿＿卸荷，也可以采用＿＿＿＿卸荷。

而定量泵只能采用＿＿＿＿卸荷。

5、根据液压控制阀在液压系统中的作用可分为控制阀；控制阀和控制阀。

6、溢流阀在液压系统中起作用，当溢流阀进口压力低于调整压力时，阀口是的，溢流量为，当溢流阀进口压力等于调整压力时，溢流阀阀口是，溢流阀开始。

7、当活塞面积一定时，活塞运动速度与进入油缸中液压油的_______ 多少有关，活塞推力大小与液压油的________ 高低有关。

8、调速阀比节流阀的调速性能好，是因为无论调速阀进出口_________ 如何变化，节流口前后的______基本稳定，从而使______ 基本保持恒定。

9、液压系统中的压力损失有______和 _______两种
10、三位换向阀的阀芯未受操纵时，其所处位置上各油口的连通情况称为换向阀的 ______ 。

二、选择题：18%（4、7为3分，其余各题2分）
1、当液压缸的截面积一定时，液压缸（或活塞）的运动速度取决于进入液压缸的液体的（）。

A、流速；
B、压力；C 、流量；D、功率。

2、运动速度（）时，宜采用粘度较低的液压油以减少摩擦损失；工作压力（）时，宜采用粘度较高的液压油以减少泄漏。

A、高；
B、中；
C、低。

3、把先导式溢流阀的远程控制口接回了油箱，将会发生（）问题
A.没有溢流量
B.进口压力为无穷大
C.进口压力随负载增加而增加
D.进口压力调不上去
4、在用一个液压泵驱动一个执行元件的液压系统中，采用三位四通换向阀使泵卸荷，应选用（）型中位机能。

A、“M”型；
B、“Y”型；
C、“P”型；
D、“O”型。

5、以下四个图中溢流阀分别用于（）
A、溢流、安全、背压和远程调压；
B、安全、溢流、远程调压和背压；
C、远程调压、溢流、背压和安全；
D、远程调压、安全、背压和溢流。

6. 顺序阀在液压系统中起（）作用。

A、稳压；
B、减压；
C、压力开关；
D、安全保护。

7、如图所示，溢流阀1的调节压力为p1=40×105Pa，溢流阀2的调节压力
为p2＝30×105Pa。

问：(1)当图示位置时，泵的出口压力p等于（）。

( A ) p=40×105Pa
( B ) p=55×105Pa
( C ) p=40×104Pa
( D ) p=30×105Pa
8、（）又称表压力。

A、绝对压力；
B、相对压力；
C、大气压；
D、真空度。

三、判断题：10分
1、高压大流量液压系统常采用电磁换向阀实现主油路换向。

（）
2、CB-B型齿轮泵可作为液压马达使用。

（）
3、液压系统的工作压力高，环境温度高或运动速度慢时，为了减少泄漏，宜选用粘度较大的液压油。

（）
4、在液压缸的活塞上开环形槽将使泄漏增加。

（）
5、液体在变径的管道中流动时，管道截面积小的地方，液体流速高，而压力小。

（）
6、作用于活塞上的推力越大，活塞的运动速度就越快。

（）
7、利用远程调压阀的远程调压回路中，只有在溢流阀的调定压力高于远程调压阀的调定压力时，远程调压阀才能起调压作用（）
8、背压阀的作用是使液压缸回油腔中具有一定的压力，保证运动部件工作平稳。

（）
9、液压系统的工作压力一般是指相对压力值。

（）
10、采用顺序阀实现的顺序动作回路中，其顺序阀的调整压力应比先动作液压缸的最大工作压力低。

（）
四、如图所示是利用先导式溢流阀进行卸荷的回路。

溢流阀调定压力p y＝30×
105Pa。

要求考虑阀芯阻尼孔的压力损失，回答下列问题：1）在溢流阀开启或关闭时，控制油路E，F段与泵出口处B点的油路是否始终是连通的？2）在电磁铁DT断电时，若泵的工作压力p B＝30×105Pa，B点和E 点压力哪个压力大？若泵的工作压力p B＝15×105Pa，B点和E点哪个压力大？3）在电磁铁DT吸合时，泵的流量是如何流到油箱中去的？8分
五、图示系统为一个二级减压回路，活塞在运动时需克服摩擦阻力Ｆ=1500Ｎ，活塞面积A=15cm2，溢流阀调整压力p y =45×105Pa，两个减压阀的调定压力分别为p j1=20×105Pa和p j2=35×105Pa，管道和
换向阀的压力损失不计。

试分析： 1）当DT吸合时活塞处于运动过程中，p B、p A、p C三点的压力各为多少？2）当DT吸合时活塞夹紧工件，这时p B、p A、p C三点的压力各为多少？3）如在调整减压阀压力时，改取p j1=35×105Pa和p j2=20×105Pa，该系统是否能使工件得到两种不同夹紧力? 10%
六、在图示平衡回路中，已知液压缸直径
D=100mm,活塞杆直径d=70mm,活塞及负载总重G=15kN,提升时要求在0.15s内达到稳定上升速度v=6m/min。

试求：1、溢流阀和顺序阀的调定压力；2、为满足上升速度的要求，液压缸所需要的流量。

（12%）
七、 图示为一顺序动作控制回路，可实现“快进一一工进一二工进一快退一停止”顺序动作，说明系统是如何实现上述循环动作的。

10%
八、如图所示，进油路节流调速回路的回油路上加上一个压力调整到0.3Mpa 的背压阀。

液压
缸有效面积221502cm A A ==，m in /10L Q P =溢流阀调定压力Mpa p p 4.2=，节流阀通
流面积202.0cm a =，流量系数62.0C q =，油液密度3m /900kg =ρ，试计算：
（1）当负载000N 01F =时，活塞的运动速度及回路的效率；
（2）此回路所能承受的最大负值负载？12%。
