KYZJ直流绝缘监测装置
(完整版)直流绝缘监察装置检验规程
直流绝缘监察装置检验规程1 范围本规程规定了直流绝缘监察装置的检验方法、检验要求以及注意事项等内容，适用于电力有限公司所属的变电站、电厂直流绝缘监察装置的现场检验。
2 规范性引用文件下列文档中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文档，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文档的最新版本。
凡是不注日期的引用文档，其最新版本适用于本标准。
GB/T 19826-2005 《电力工程直流电源设备通用技术条件及安全要求》DL/T 856-2004 《电力用直流电源监控装置》DL/T 724-2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T 5044-2004 《电力工程直流系统设计技术规范》国家电网生技[2004]634号《直流电源系统技术标准》国家电网生技[2004]641号《预防直流电源事故措施》国家电网生技[2005]172号《直流电源系统运行规范》国家电网生技[2005]173号《直流电源系统检修规范》国家电网生技[2005]174号《直流电源系统技术监督规定》国家电网生技[2005]400号《国家电网公司十八项电网重大反事故措施（试行）》国家电网生技[2006]57号《直流电源系统评价标准（试行）》办基建[2008]20号《关于印发协调统一基建类和生产类标准差异条款（变电部分）的通知3 检验周期直流绝缘监察装置检验分为新安装检验、部检、全检。
其中新装置投运一年内进行一次全检；部检周期为3年、全检周期为6年。
4 检验项目5 检验所用试验设备要求1）万用表采用41/2位数字万用表，准确度等级0.05级；2）可调电阻箱，精度0.1Ω、量程999kΩ；3）1000V直流兆欧表；4）直流接地校验仪。
6 检验内容6.1 铭牌参数6.2外观及接线检查6.3绝缘检查6.4装置上电检查6.5装置逆变电源检验逆变电源的自启动性能校验（负载状态下）6.6绝缘监察（测）及接地选线装置的检查6.6.1绝缘监察功能检查当直流正、负母线任意一极对地降低到规定值时，绝缘监察装置应发出声光报警。
ZJJ-2 直流绝缘监视继电器
其它继电器ZJJ-2 直流绝缘监视继电器1 用途ZJJ-2 直流绝缘监视继电器(以下简称继电器)是监视直流母线绝缘情况的一种继电器，适用于监视低压母线绝缘情况。
当母线对地绝缘降到一定值时，继电器可预发报警信号。
2 结构2.1 结构继电器有三种基本壳体结构，ZJJ-2/A 为DL-10型凸出式固定安装结构； ZJJ-2/B 为JK-1 凸出式插拔结构； ZJJ-2/C 为JK-11K 嵌入式插拔结构， 继电器外形及安装开孔尺寸见《附录》，背后端子接线图见图 1 。
ZJJ-2/BZJJ-2/A(C)图 1 背后端子接线图3 技术数据3.1 额定值继电器按电源母线的电压等级和电流值，分如下三种规格：220V 1.5mA ； 110V 3.1mA ； 48V 6.3mA 。
3.2 继电器的平衡电阻见表1。
表 1规 格 平衡电阻±5% 220V 1.5mA 2×6.8 K Ω 110V 3.1mA 2×2 K Ω 48V 6.3mA2×400Ω3.3 动作值当母线任何一侧对地绝缘电阻下降到表2规定值时，继电器应可靠动作表 2规 格 动作绝缘 电阻值 额定绝缘电阻值 220V 1.5mA 25～15 KΩ 100 KΩ 110V 3.1mA 6.4～3.7 KΩ 25 KΩ 48V 6.3mA1.5～0.85 KΩ6 KΩ3.4 触点性能在直流有感(τ=5ms)回路，U ≤250V ， I ≤0.2A ，为40W 。
3.5 介质强度继电器导电部分对外壳以及在电气上无联系的各导电部分之间，应能承受电压2kV ，交流50Hz ，历时1min 试验，无绝缘击穿或闪络现象。
3.6 功率消耗继电器在额定电压下的功耗不大于4.5W 。
3.7 机械寿命不低于104次。
4 订货须知a）产品型号、名称、规格； b）安装接线方式。
直流系统绝缘监察装置课件
直流系统绝缘监察装置
Your company slogan
直流系统绝缘监察装置
(3) 绝缘电阻的折算
通过上述方法测得绝缘电阻Ri为整个直流系统的对地绝缘电阻，正、负极母线的 对地电阻应具体折算。
①正极接地时
调节RW使电桥平衡后，设电位器RW的滑动点距正极侧长度为X，则平衡方程为 ： RJY+ [ ﹙ 1-X ﹚ RW+2R] ≠ RJY-XRW 因为：1R=2R=RW ，令其组织为R，则：
Your company slogan
ห้องสมุดไป่ตู้
直流系统绝缘监察装置
谢 谢！
Your company slogan
Your company slogan
直流系统绝缘监察装置
如图所示电路， 由1R、2R、电位 器RW，监察继电 器LDJ，测量表计 1V、2V，转换开 关XK、CK等组成， 其中
1R=2R= RW=1K Ω。
Your company slogan
直流系统绝缘监察装置
正常运行 绝缘检查装置是根据 电桥原理进行检测的。 正常运行时，转换开 关XK、CK均处于中 间位置，电压表2V指 示直流母线电压值。 电压表1V因断路而无 指示，等电值如右图所 示。
故障 当直流系统中任何一极对地绝缘下降到规定标准值以下是，例
如负极直接接地， RJY-=0，电桥失去平衡，继电器LDJ中有电流 通过，使：
+ →1RD →1R →XK5-7 →LDJ线圈→ CK9-11 →地(-) 电路接通，继电器LDJ受电动作，其常开接点闭合发出预告音 响和光子牌信号。
Your company slogan
这是因为直流正极接地后，对地绝缘电阻RJY+很小甚至为零，当XK投向Ⅱ 时又将电阻2R短接，使电桥各臂电阻不对称，即：
直流系统在线绝缘监测装置
直流系统在线绝缘监测装置设备采购技术条件书广东电网有限公司茂名供电局目录1总则 (3)2工作范围 (3)2.1 供货清单 (3)2.2服务界限 (3)2.3技术文件 (4)3技术要求 (4)3.1应遵循的主要现行标准 (4)3.2使用条件要求 (5)3.3基本设计要求 (5)3.4 技术参数 (7)4质量保证 (8)5试验 (9)5.1型式试验 (9)5.2出厂检验 (9)5.3第三方检测报告 (10)6包装、运输和储存 (10)7备品备件及专用工具 (11)7.1备品备件 (11)7.2专用工具 (11)8 投标方应填写主要部件来源、规范一览表 (12)1总则1.1.本技术条件书适用于直流在线绝缘监测装置的功能设计、结构、性能、安装和试验等方面的技术要求，以及技术服务等有关内容。
1.2.本技术条件书提出的是最低限度的技术要求, 并未对一切技术细节作出规定, 也未充分引述有关标准和规范的条文, 投标方应提供符合本技术条件书和工业标准的优质产品。
1.3.如果投标方没有以书面形式对本技术条件书的条文提出异议, 则意味着投标方提供的设备(或系统)完全符合本技术条件书的要求。
如有异议, 不管是多么微小, 都应在报价书中以“对技术条件书的意见和同技术条件书的差异”为标题的专门章节中加以详细描述。
1.4.本技术条件书所使用的标准如遇与投标方所执行的标准不一致时, 按较高标准执行。
1.5.本技术条件书经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
1.6.本技术条件书未尽事宜, 由招、投标双方协商确定。
2工作范围2.1 供货清单本技术条件书要求采购的直流在线绝缘监测装置范围包括：1)装置主机；2) 装置辅机；3）选线模块；4)超低频微电流开口CT；5）网络线缆等辅助材料；6）备品备件及专用工器具等。
2.2服务界限2.2.1 从生产厂家至招标方指定交货点的运输和装卸全部由投标方完成。
2.2.2 现场安装和试验在投标方的技术指导和监督下由招标方完成，投标方协助招标方按标准检查安装质量，处理调试投运过程中出现的问题；投标方应选派有经验的技术人员，对安装和运行人员免费培训。
绝缘监测装置原理
绝缘监测装置原理绝缘监测装置是一种用于监测电气设备绝缘状态的设备。
它通过测量和分析绝缘材料的电气特性，提供有关设备绝缘状态的信息。
本文将介绍绝缘监测装置的原理和工作机制。
一、绝缘监测装置的原理绝缘监测装置通过测量电气设备的绝缘电阻、介质损耗角正切以及绝缘材料的极化电流等参数，来判断设备的绝缘状态。
以下是绝缘监测装置常用的原理和工作方式：1. 直流电阻原理：根据欧姆定律，绝缘电阻与电流、电压之间满足Ohm's Law. 如果绝缘材料完好，电阻会很大；若电阻缺陷或污染，电阻会明显下降。
绝缘监测装置通过施加一定电压和测量电流，来计算绝缘电阻，从而判断绝缘状态。
2. 介质损耗角正切原理：介质损耗角正切是指介质中电场能量损耗的程度。
当绝缘材料老化或受潮时，导致介质中电荷移动频率增加，电场能量的损耗增加，角正切值会显著增大。
绝缘监测装置可以通过测量介质损耗角正切的变化，来评估绝缘材料的老化程度。
3. 极化电流原理：极化电流是指绝缘材料在受到外电场作用时，电荷在材料内部发生移动的电流。
当绝缘材料老化或存在故障时，极化电流会增大。
通过测量极化电流的变化，绝缘监测装置可以检测出绝缘材料的老化和故障情况。
二、绝缘监测装置的工作机制绝缘监测装置通常分为三个主要部分：传感器、数据采集单元和数据处理单元。
传感器负责测量电气设备的绝缘参数，并将测得的数据传输给数据采集单元。
数据采集单元负责接收传感器传来的数据，并将其转换成数字信号，以便后续处理和分析。
数据处理单元是绝缘监测装置的核心部分，它对采集到的数据进行处理和分析。
根据不同的绝缘监测原理，数据处理单元可以采用不同的算法和技术。
在现代的绝缘监测装置中，通常还会配备触摸屏或显示屏，用于显示实时数据和状态报警信息。
用户可以通过触摸屏或显示屏进行操作和设置，以满足不同的监测需求。
绝缘监测装置通常会设置报警阈值，当绝缘参数超过预设的阈值时，会触发报警并发送警报信息。
这样可以及时警示用户，采取相应的维修和保养措施，避免发生绝缘故障。

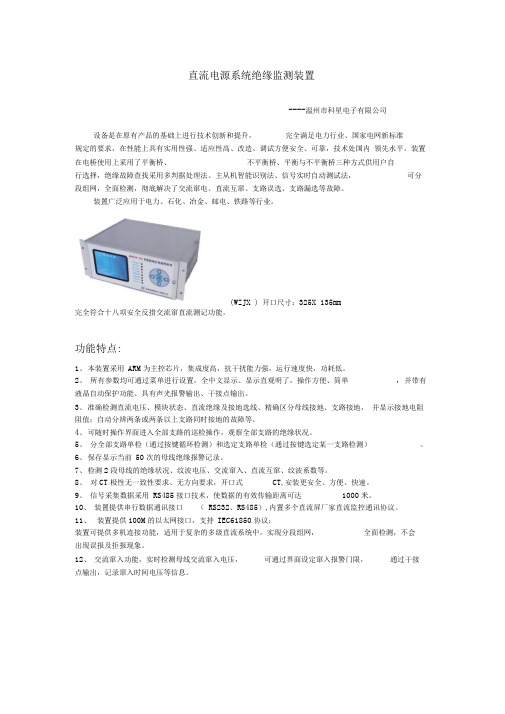

直流电源系统绝缘监测装置用途及方针政策
直流电源系统绝缘监测装置----温州市科星电子有限公司设备是在原有产品的基础上进行技术创新和提升，完全满足电力行业、国家电网新标准规定的要求，在性能上具有实用性强、适应性高、改造、调试方便安全、可靠，技术处国内领先水平。
装置在电桥使用上采用了平衡桥、不平衡桥、平衡与不平衡桥三种方式供用户自行选择，绝缘故障查找采用多判据处理法、主从机智能识别法、信号实时自动测试法，可分段组网，全面检测，彻底解决了交流窜电、直流互窜、支路误选、支路漏选等故障。
装置广泛应用于电力、石化、冶金、邮电、铁路等行业。
(WZJX ) 开口尺寸：325X 135mm完全符合十八项安全反措交流窜直流测记功能。
功能特点:1、本装置采用ARM为主控芯片，集成度高，抗干扰能力强，运行速度快，功耗低。
2、所有参数均可通过菜单进行设置，全中文显示、显示直观明了，操作方便、简单，并带有液晶自动保护功能、具有声光报警输出、干接点输出。
3、准确检测直流电压、模块状态、直流绝缘及接地选线、精确区分母线接地、支路接地，并显示接地电阻阻值；自动分辨两条或两条以上支路同时接地的故障等。
4、可随时操作界面进入全部支路的巡检操作，观察全部支路的绝缘状况。
5、分全部支路单检（通过按键循环检测）和选定支路单检（通过按键选定某一支路检测）。
6、保存显示当前50次的母线绝缘报警记录。
7、检测2段母线的绝缘状况、纹波电压、交流窜入、直流互窜、纹波系数等。
8、对CT极性无一致性要求、无方向要求，开口式CT,安装更安全、方便、快速。
9、信号采集数据采用RS485接口技术，使数据的有效传输距离可达1000米。
10、装置提供串行数据通讯接口（RS232、RS485）,内置多个直流屏厂家直流监控通讯协议。
11、装置提供100M的以太网接口，支持IEC61850协议；装置可提供多机连接功能，适用于复杂的多级直流系统中，实现分段组网，全面检测，不会出现误报及拒报现象。
12、交流窜入功能，实时检测母线交流窜入电压，可通过界面设定窜入报警门限，通过干接点输出，记录窜入时间电压等信息。
光伏直流绝缘监测装置的原理说明书
Design of PV DC insulation monitoring device
ZHANG Ming1, BAO Lin-jie2, CAI Lei1 1. Jiangsu Acrel Appliance Manufacture CO.,LTD, Jiangyin, China;
按 键操 作
数码管显示
A/D
滤
开
微处理器
转
波
关 电
继电器报警
MCU
换
放
器
大
源
电
48 5通 讯
路
16路支路传感器
4051多路开关
平衡电桥
母 线电 压
线性光耦隔离
图 3 功能结构框图
3.2 母线绝缘监测 母线绝缘监测电路如图 4 所示。MCU 控制电子开关 K1~K4 投入平衡电桥，不同状态下
进行母线电压的线性光耦隔离采样，采样数据输入到 MCU 内部 ADC 通道进行计算处理， 得出实际直流母线绝缘电阻值并给出相应报警。
电阻同时等值下降的状态，且无法实现故障分支定位。 本文设计了一种基于电桥平衡原理改进型方法的绝缘监测装置，配合直流漏电流传感器 能够实时快速定位故障支路，无需注入交流信号，克服了不能检测等值绝缘下降的问题。
2 绝缘监测原理及步骤
电桥平衡的改进型方法监测绝缘的基本原理为：通过两次投入平衡电阻来测量正负母线
[2] 余继军,李昌禧. 直流系统绝缘监测装置研究. 华中理工大学学报,Vol.28,No.8,pp18-20, 2000. [3] 刘君怀,陈怡欢. 直流绝缘监测的应用与发展. 高压电器,2000,36(6). [4] 苏义鑫,刘林伟. 平衡电阻法监测直流系统绝缘. 电力系统自动化,Vol.27,No.14,July 25, 2003. [5] 肖登明. 电力设备在线监测与故障诊断[M]. 上海交通大学出版社,2005.
保定市泽繁电力 ZF-ZJ系列微机直流系统绝缘监测装置 产品说明书
保定市泽繁电力科技有限公司产品说明书保定市泽繁电力科技有限公司BAODING ZEFAN ELECTRIC CO.,LTD使用说明书保定市泽繁电力科技有限公司产品说明书地址：河北省保定市高开区隆兴中路77号传真************电话************保定市泽繁电力科技有限公司产品说明书地址：河北省保定市高开区隆兴中路77号传真************电话************◇产品概述………………………….……1◇系统结构………………………….……4◇面板布置及说明…………………………5◇直流传感器简介………………………..9◇各功能键介绍及参数说明……………….11◇通信….…….……..…………………16◇特点….………………………………..20◇技术指标………………………………..20◇注意事项………………………………..20◇服务指南………………………………23保定市泽繁电力科技有限公司产品说明书地址：河北省保定市高开区隆兴中路77号传真************电话************产品概述目前在我国直流系统中运行的直流接地检测装置，是通过整定平衡桥门限值进行接地检测的，其存在整定不准确、误差大、不灵敏等缺点；或是某些厂家生产的检测装置是通过在支路或母线上注入交流信号进行检测，这样会对母线造成影响，我公司生产的ZF-ZJ 微机直流系统绝缘监测装置测试原理是通过监测各支路上的传感器的输出信号来实现。
当某条支路出现接地故障后，该接地支路上的传感器便感应出信号，无需在支路或母线上注入交流信号，因此本装置不会对直流系统产生影响。
该装置采用了单片机处理，其功能强，适用于不同用户的各种特殊功能要求。
◆产品基本功能◆□可对直流系统供电电压进行监视显示，可对母线电压过压、欠压报警输出，报警方式采用了面板指示灯及音响，用以提醒运行人员。
同时还提供给用户一组常开触点进行其它控制，过压或欠压整定值用户可通过键盘操作自行设置。
直流电源系统绝缘监察装置技术
直流电源系统绝缘监察装置技术•直流电源系统绝缘监察装置主要功能是：在线检测直流电源系统的对地绝缘状况（包括直流母线正负接地电压、蓄电池回路和各个馈线回路绝缘状况），并自动检出故障回路。
当设备直流电源系统发生接地故障（正接地、负接地或正负同时接地），其绝缘水平下降到低于规定值（可整定）时，绝缘监察装置应能显示和发出报警信号，有接点信号和标准通讯接口输出，并且能够判断接地极性。
•被测母线及支路正极、负极对地绝缘电阻报警值可由检测装置设置，报警值宜设置为25kΩ（220V系统），母线对地电压检测误差不大于±2％，支路电阻检测误差不大于±10%。
•在所有直流支路及蓄电池回路安装检测传感器，传感器应同一批量，传感器信号连线必须按直流母线顺序依次接入。
•绝缘监察装置所有出厂技术资料(应有制造厂绝缘监视仪、传感器等检查数据)，随屏发运至招标方，并附有反映该部件工作状况的投标方试验结论。
•绝缘监察装置应至少具备以下功能直流电源系统绝缘降低监测功能：应具有监测正、负母线和支路绝缘降低功能；应具有监测正、负母线同时绝缘降低功能，可通过设置选择自动或手动投入方式。
投入自动方式时宜每1小时进行一次正、负母线同时绝缘降低检测。
通信功能：绝缘监察装置为独立的智能装置，应至少有1个RS485/232通讯接口，可与直流电源系统监控单元通信。
事件记录功能：绝缘监察装置接地故障和故障恢复都应有事件记录产生，可存储不低于100次事件记录，时间记录应精确到秒，事件记录包括事件起始结束时间、接地故障和故障恢复、接地故障点位置信息。
事件记录应具有掉电保持功能。
对时功能：绝缘监察装置应能通过报文与监控单元进行网络对时。
不宜采用对直流母线注入低频信号工作方式查找接地的绝缘监察装置，以减少对直流母线影响。
绝缘监察装置绝缘电阻测量精度应达到：母线测量允许偏差为绝缘报警整定值的±5%，支路为±10%。
欣灵 ZJJ-1A直流绝缘监察装置继电器 说明书
一、概述本继电器，适用于监视低压直流母线绝缘情况。
当母线对地绝缘降低到一定值时，预发警告信号。
二、工作原理本继电器由灵敏元件CJ（单管干簧继电器）、出口元件ZJ和平衡电阻R1、R2（R1=R2）组成。
R3、R4为直流母线对地绝缘电阻。
当R3=R4时，CJ无电流通过。
当一侧绝缘电阻值下降时，即产生不平衡电流通过CJ，两侧绝缘电阻值相差越大，不平衡电流就越大，达一定值时，CJ动作，接通ZJ，发生报警信号。
三、主要技术数据ZJ-1A继电器技术数据规格平衡电阻±5%(KΩ) 灵敏元件线圈电阻值±10%(Ω)动作绝缘电阻值*(KΩ)额定绝缘电阻值(KΩ)功率消耗不大于（W）220V，1.5mA2×6.8 2700025～15 1004.5220V，2.2mA 13500110V，3.1mA 2×2 6600 6.4～3.7 2548V，6.3mA 2×400Ω1150 1.5～0.85 6* 指母线任一侧对地绝缘电阻下降到此值时，继电器应可靠动作。
输出接点在电压不大于220伏，电流不大于0.2安的直流感性负荷电路（时间常数不大于5×10-3秒）中，断开容量不大于40瓦。
四、内部接线图ISO9001质量体系认证企业ZJJ-1A型继电器使用内部接线壳体外形及凸出式前安装开孔图26（背视图）784351五、外形安装尺寸六、正常使用条件（1）海拔高度不超过2000米；（2）周围最大变化范围为-25℃到+40℃；（3）最湿度的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃； （4）与垂直面的安装倾斜度不超过5°； （5）无显著摇动和冲击振的地方；（6）在无爆炸危险的介质中，且无腐蚀金属和破坏绝缘的气体与尘埃； （7）在没有雨雪侵袭的地方。
七、订货须知1、 产品名称、型号、规格；2、 额定电压、电流；3、 结构及接线方式；4、 订货数量。
