怠速控制系统的功用

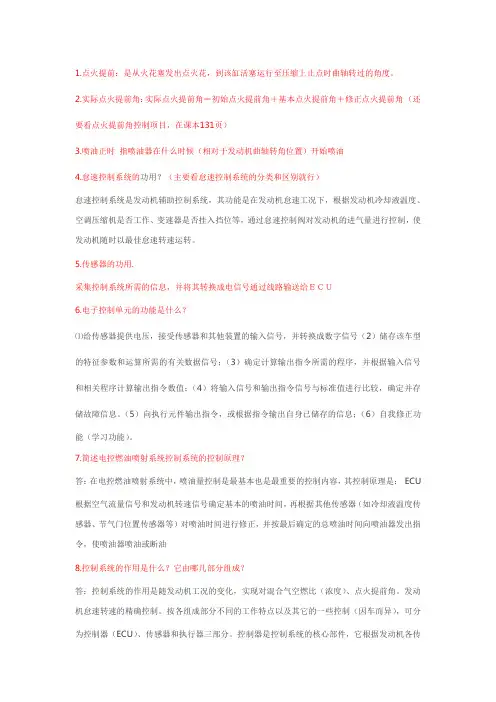

电控作业重点题型
1.点火提前：是从火花塞发出点火花，到该缸活塞运行至压缩上止点时曲轴转过的角度。
2.实际点火提前角：实际点火提前角＝初始点火提前角＋基本点火提前角＋修正点火提前角（还要看点火提前角控制项目，在课本131页）3.喷油正时指喷油器在什么时候（相对于发动机曲轴转角位置）开始喷油4.怠速控制系统的功用？（主要看怠速控制系统的分类和区别就行）怠速控制系统是发动机辅助控制系统，其功能是在发动机怠速工况下，根据发动机冷却液温度、空调压缩机是否工作、变速器是否挂入挡位等，通过怠速控制阀对发动机的进气量进行控制，使发动机随时以最佳怠速转速运转。
5.传感器的功用.采集控制系统所需的信息，并将其转换成电信号通过线路输送给ＥＣＵ6.电子控制单元的功能是什么？⑴给传感器提供电压，接受传感器和其他装置的输入信号，并转换成数字信号（2）储存该车型的特征参数和运算所需的有关数据信号；（3）确定计算输出指令所需的程序，并根据输入信号和相关程序计算输出指令数值；（4）将输入信号和输出指令信号与标准值进行比较，确定并存储故障信息。
（5）向执行元件输出指令，或根据指令输出自身已储存的信息；（6）自我修正功能（学习功能）。
7.简述电控燃油喷射系统控制系统的控制原理？答：在电控燃油喷射系统中，喷油量控制是最基本也是最重要的控制内容，其控制原理是：ECU 根据空气流量信号和发动机转速信号确定基本的喷油时间，再根据其他传感器（如冷却液温度传感器、节气门位置传感器等）对喷油时间进行修正，并按最后确定的总喷油时间向喷油器发出指令，使喷油器喷油或断油8.控制系统的作用是什么？它由哪几部分组成？答：控制系统的作用是随发动机工况的变化，实现对混合气空燃比（浓度）、点火提前角。
发动机怠速转速的精确控制。
按各组成部分不同的工作特点以及其它的一些控制（因车而异），可分为控制器（ECU）、传感器和执行器三部分。
控制器是控制系统的核心部件，它根据发动机各传感器送来的信号，向各执行器发出的各种控制。
第三章 电控发动机怠速控制

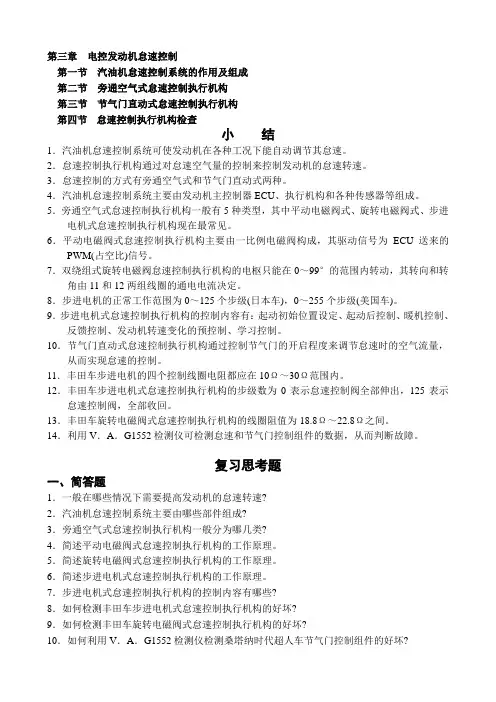

第三章电控发动机怠速控制第一节汽油机怠速控制系统的作用及组成第二节旁通空气式怠速控制执行机构第三节节气门直动式怠速控制执行机构第四节怠速控制执行机构检查小结1．汽油机怠速控制系统可使发动机在各种工况下能自动调节其怠速。
2．怠速控制执行机构通过对怠速空气量的控制来控制发动机的怠速转速。
3．怠速控制的方式有旁通空气式和节气门直动式两种。
4．汽油机怠速控制系统主要由发动机主控制器ECU、执行机构和各种传感器等组成。
5．旁通空气式怠速控制执行机构一般有5种类型，其中平动电磁阀式、旋转电磁阀式、步进电机式怠速控制执行机构现在最常见。
6．平动电磁阀式怠速控制执行机构主要由一比例电磁阀构成，其驱动信号为ECU送来的PWM(占空比)信号。
7．双绕组式旋转电磁阀怠速控制执行机构的电枢只能在0～99°的范围内转动，其转向和转角由11和12两组线圈的通电电流决定。
8．步进电机的正常工作范围为0～125个步级(日本车)，0～255个步级(美国车)。
9．步进电机式怠速控制执行机构的控制内容有：起动初始位置设定、起动后控制、暖机控制、反馈控制、发动机转速变化的预控制、学习控制。
10．节气门直动式怠速控制执行机构通过控制节气门的开启程度来调节怠速时的空气流量，从而实现怠速的控制。
11．丰田车步进电机的四个控制线圈电阻都应在10Ω～30Ω范围内。
12．丰田车步进电机式怠速控制执行机构的步级数为0表示怠速控制阀全部伸出，125表示怠速控制阀，全部收回。
13．丰田车旋转电磁阀式怠速控制执行机构的线圈阻值为18.8Ω～22.8Ω之间。
14．利用V．A．G1552检测仪可检测怠速和节气门控制组件的数据，从而判断故障。
复习思考题一、简答题1．一般在哪些情况下需要提高发动机的怠速转速?2．汽油机怠速控制系统主要由哪些部件组成?3．旁通空气式怠速控制执行机构一般分为哪几类?4．简述平动电磁阀式怠速控制执行机构的工作原理。
5．简述旋转电磁阀式怠速控制执行机构的工作原理。
汽车专业：汽车发动机电控技术题库知识点(题库版)
汽车专业：汽车发动机电控技术题库知识点（题库版）1、填空题执行元件功用是执行（）的指令，控制（）的开度。
正确答案：ECU、节气门2、问答题ECU控制点火主要控制哪些内容？正确答案：实现最佳点火提前角控制，使气缸最（江南博哥）高压力出现在上止点后10℃后，提高输出功率和经济性。
通电时间控制：提高点火工作可靠性，提高次级电压。
爆燃控制：防止汽油机出现爆燃和爆震。
3、填空题燃油泵工作只能使燃油在其内部循环，其目的是（）。
正确答案：防止输油压力过高4、填空题凸轮轴位置传感器作为（）和（）的基准信号。
正确答案：喷油控制；点火控制5、填空题多点燃油喷射系统根据喷油器的安装位置又可分为（）和（）两种。
正确答案：进气道喷射、缸内喷射6、单选以下哪个装置属于电控燃油喷射系统中的电子控制系统（）。
A、节气门位置传感器B、汽油泵C、节气门体D、火花塞正确答案：A7、填空题辛烷值较低的汽油抗暴性较（）。
点火提前角则应（）。
正确答案：差、减小8、单选对于节气门位置传感器的故障诊断，以下那些是不正确的？（）A、节气门位置传感器的电压信号应该从怠速时的1v平稳的上升到节气门全开时的6vB、节气门位置传感器故障将导致怠速转速发生变化C、节气门位置传感器属于一个滚动电阻D、节气门位置传感器工作时需要提供一个参考电压正确答案：A9、填空题发动机正常运转时，主ECU根据发动机（）和（）信号确定基本点火提前角。
正确答案：转速、负荷10、单选下列哪个现象可能是由皮带松引起的故障？（）A、发动机过热B、冷却风扇离合器不能政策分离C、交流发电机轴承磨损过大D、水泵轴承磨损过大正确答案：A11、问答题爆震控制的目的是什么？通常可以采用那几种方法进行检测？正确答案：爆震控制：使点火时刻到爆震边缘只有一个较小余量，即可控制爆震发生又可有效得到发动机的输出功率。
爆震检测：气缸压力检测；发动机机体振动检测；燃烧噪声检测12、问答?试结合下图分析点火提前角的水温过热修正方法？正确答案：过热修正：冷却液温度过高时，点火提前角应适当增大。
怠速控制系统的功能与组成
占空比A＝1 0% 0 AB
通 断
AB 一个周期
3）旋转电磁阀型怠速控制阀电路及其检修
断开线束插头，点火开关ON，但不起动发动机。测量电源端子+B与 搭铁之间的电压，应为蓄电池电压。
断开线束插头，在控制阀侧测量端子+B与端子RSC及RSO之间的电阻 值，正常值应为18.8～22.8Ω。
发动机达正常工作温度，变速器空挡。发动机怠速运转，短接TEI与E1 端子，发动机转速为1000～1200r/min，5s后转速应下降约200r/min
改变节气门的最小开度来控 制怠速进气量。 • 旁通空气式通过执行元件控 制怠速旁通气道的空气量来 控制怠速进气量。
1、节气门直动式怠速控制器
主要由直流电动机、减速齿轮机构、丝杠机构和传动
轴等组成。如图：
1、节气门操纵臂 2、怠速控制器 3、节气门体 4、喷油器 5、燃油压力调节器 6、节气门 7、防转六角孔 8、弹簧 9、直流电动机 10、11、13 、齿轮 12、传动轴 14、丝杠
⑤预测转速控制。发动机在怠速运转时，如空挡起 动开关、空调开关接通或断开，都将使发动机的 负荷立刻发生变化。为了避免发动机怠速时转速 波动或熄火，在发动机转速出现变化前，ECU控 制怠速控制阀开大或关小一个固定位置。
⑥电器负荷增大控制。在怠速运转时，如使用的电 器负荷增大到一定程度时，蓄电池电压就会降低。 为了保证ECU的+B端和点火开关IG端具有正常的 供电电压，需要控制步进电机相应地增加旁通道 空气量，提高发动机怠速转速，提高发动机的输 出功率。
3、旋转电磁阀型怠速控制阀
1）旋转电磁阀型怠速控制阀结构
如下图所示，通过永久磁铁及周围的磁化线圈控制机构来 控制阀门的旋转角度，从而改变怠速空气通道的截面积。
怠速控制系统
怠速控制过程
ECU输出占空比不同的脉冲信号，使电磁阀 转动而改变阀的开度，实现怠速控制。阀从 全闭到全开，控制信号的占空比在0-100%之 间变化。怠速控制主要项目有： 起动控制 在发动机起动时，ECU根据发动机的运转条 件，从存储器中取出控制数据，输出某一占 空比较大的脉冲信号，使旋转电磁阀偏转， 控制阀打开到所需的开度
压力可始终保持在-16kPa，以提供真空控制阀 所需恒定的真空源 电磁阀有两个A和B，它们分别用来控制旁通空 气阀（AAC或ACV）和废气再循环阀（EGR） 电磁阀A 的作用就是根据 ECU的信号控制通往 AAC或ACV阀膜片上方的真空度。当电磁阀的线 圈通电时，电磁阀 A的阀门开启并接通大气通 道，使通往AAC阀的真空度相应减小； 电磁阀线圈断电时，电磁阀A的阀门关闭，此 时通往AAC阀的真空度增大
起动控制
发动机起动时，怠速控制阀预先设定在全 开位臵，在起动期间流经怠速控制阀的旁通 空气量最大，发动机起动容易。但发动机起 动后，若怠速阀仍保持全开，转速会升的过 高，因此，在起动期间或起动后，当转速达 到规定值（该值由冷却水温确定）时，ECU 开始控制怠速阀，将阀门关小到由冷却水温 确定的开度位臵
膜片上方的真空度越大，膜片越被吸向上方。
阀门的开度越小，旁通空气道流过的空气量 越小 反之，当膜片室的真空度减小时，在膜片弹 簧的作用下，膜片下移，阀门开度增大，旁 通空气道中流过的空气量增多 真空控制阀的作用是：控制通往旁通空气阀 膜片上方的真空度。真空控制阀由ECU根据 水温等传感器信号控制。它主要由定压阀和 电磁阀两部分组成
怠速控制过程 图为步进电机式怠速控制电路的控制过程
步进电机式控制过程为：
在ECU的ROM中，存有与冷却水温度、空调工 作状态等相对应的目标怠速转速，当ECU根据 节气门位臵传感器和车速信号判断发动机已
怠速控制系统的功用

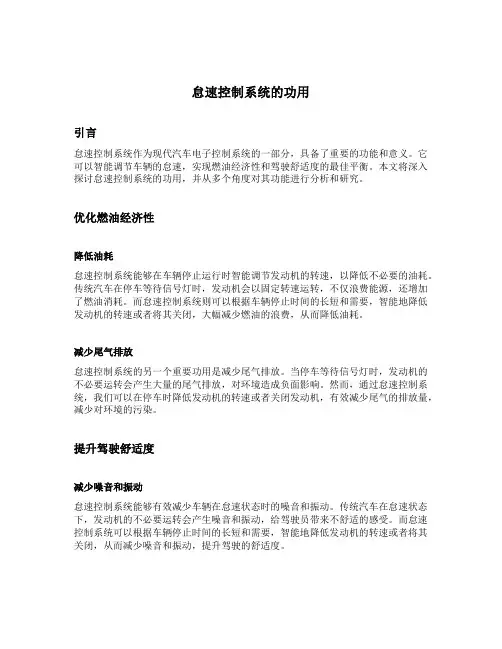

怠速控制系统的功用引言怠速控制系统作为现代汽车电子控制系统的一部分，具备了重要的功能和意义。
它可以智能调节车辆的怠速，实现燃油经济性和驾驶舒适度的最佳平衡。
本文将深入探讨怠速控制系统的功用，并从多个角度对其功能进行分析和研究。
优化燃油经济性降低油耗怠速控制系统能够在车辆停止运行时智能调节发动机的转速，以降低不必要的油耗。
传统汽车在停车等待信号灯时，发动机会以固定转速运转，不仅浪费能源，还增加了燃油消耗。
而怠速控制系统则可以根据车辆停止时间的长短和需要，智能地降低发动机的转速或者将其关闭，大幅减少燃油的浪费，从而降低油耗。
减少尾气排放怠速控制系统的另一个重要功用是减少尾气排放。
当停车等待信号灯时，发动机的不必要运转会产生大量的尾气排放，对环境造成负面影响。
然而，通过怠速控制系统，我们可以在停车时降低发动机的转速或者关闭发动机，有效减少尾气的排放量，减少对环境的污染。
提升驾驶舒适度减少噪音和振动怠速控制系统能够有效减少车辆在怠速状态时的噪音和振动。
传统汽车在怠速状态下，发动机的不必要运转会产生噪音和振动，给驾驶员带来不舒适的感受。
而怠速控制系统可以根据车辆停止时间的长短和需要，智能地降低发动机的转速或者将其关闭，从而减少噪音和振动，提升驾驶的舒适度。
提高空调效果怠速控制系统在停车等待信号灯时，可以智能地通过调节发动机转速来提高空调的效果。
传统汽车在怠速状态下，空调的制冷效果可能会变差，给车内的驾驶员和乘客带来不适。
而怠速控制系统则可以根据车辆停止时间的长短和需要，调节发动机的转速，确保空调的正常运行，提高空调的效果，让驾驶员和乘客享受更好的驾驶环境。
怠速控制系统的工作原理传感器信号采集怠速控制系统通过传感器对车辆的状态进行实时监测和采集。
传感器可以监测到车辆的速度、转速、油门开度等信息，并将这些信息传输给控制单元，为系统的工作提供必要的数据支持。
控制单元计算与判断控制单元是怠速控制系统的核心部件，负责对传感器采集到的信息进行计算和判断，制定最佳的怠速控制策略。
怠速控制的内容有哪些
怠速控制的内容有哪些怠速控制是指发动机在空载或负载运行时，保持发动机转速在一定范围内的控制系统。
怠速控制系统的设计和调整对发动机的性能、燃油经济性和排放性能都有着重要的影响。
下面将从怠速控制系统的原理、组成部分、调整方法和常见故障等方面进行详细介绍。
一、怠速控制系统的原理。
怠速控制系统的原理是通过控制发动机进气量、点火提前角和燃油喷射量来维持发动机在怠速状态下的稳定运行。
当发动机处于怠速状态时，需要保持发动机的转速稳定在一定范围内，以确保发动机运行平稳、可靠。
二、怠速控制系统的组成部分。
1. 怠速空气控制阀，控制进气量，调节发动机的空气流量，从而控制发动机的转速。
2. 怠速控制阀，通过控制燃油喷射量，调节发动机的燃油供给，从而控制发动机的转速。
3. 电子控制单元（ECU），监控发动机的运行状态，根据传感器的反馈信号，对怠速控制系统进行调节和控制。
4. 传感器，包括空气流量传感器、节气门位置传感器、曲轴位置传感器等，用于监测发动机运行状态和环境参数，向ECU提供反馈信号。
三、怠速控制系统的调整方法。
1. 怠速空气控制阀的调整，通过调节怠速空气控制阀的开度，控制发动机的进气量，从而调节发动机的转速。
2. 怠速控制阀的调整，通过调节怠速控制阀的开度，控制燃油喷射量，从而调节发动机的转速。
3. 电子控制单元（ECU）的调整，根据发动机的运行状态和环境参数，对ECU进行参数调整，以实现对怠速控制系统的精确控制。
四、怠速控制系统的常见故障。
1. 怠速不稳，可能是怠速空气控制阀堵塞、脏污或损坏，怠速控制阀出现故障，ECU参数设置不正确等原因导致。
2. 怠速过高或过低，可能是怠速空气控制阀、怠速控制阀或ECU出现故障，节气门位置传感器故障，进气系统漏气等原因导致。
3. 怠速抖动，可能是点火系统故障，燃油系统故障，进气系统漏气等原因导致。
综上所述，怠速控制是发动机管理系统中的重要部分，对发动机的性能和经济性有着重要的影响。
发动机电控技术习题库-答案
发动机电控技术习题库-答案第一章汽车发动机电控技术概述判断题（对的打√，错的打×，每题1分）（√）1、在发动机集中控制系统中，同一传感器信号可应用于不同子控制系统中。
（√）2、现代汽车广泛采用集中控制系统，它是将多种控制功能集中到一个控制单元上。
填空题：（每空0.5分）1. 电控燃油喷射系统用英文表示为________，怠速控制系统用英文表示为________。
答案：EFI；ISC2. 目前，应用在发动机上的电子控制系统主要包括电控燃油喷射系统、________ 和其他辅助控制系统。
答案：电控点火系统3. 在电控燃油喷射系统中，除喷油量控制外，还包括喷油正时控制、________和________控制。
答案：断油控制；燃油泵4. 电控点火系统最基本的功能是________ 。
此外，该系统还具有________控制和________控制功能。
答案：点火提前角控制；通电时间；爆燃5. 排放控制的项目主要包括废气再循环控制、活性炭罐电磁阀控制、氧传感器和________ 、________控制等。
答案：空然比闭环控制；二次空气喷射6. 传感器的功用是________ 。
答案：用来检测排气中的氧含量，向ECU 输送空然比反馈信号，进行燃油量闭环控制7. 凸轮轴位置传感器作为________ 控制和________控制的主控制信号。
答案：喷油正时；点火正时8. 爆燃传感器是作为________控制的修正信号。
答案：点火正时9. 电子控制单元主要是根据________ 确定基本的喷油量。
答案：进气量10. 执行元件受_______ 控制，其作用是________ 。
答案：ECU；执行某项控制功能11. 电控系统由________、________ 、________三大部分组成。
答案：信号输入装置；电子控制单元；执行元件12. 电控系统有________、________两种基本类型。
答案：开环控制系统；闭环控制系统13. 应用在发动机上的电子控制技术有：电控燃油喷射系统、________ 、________ 、________、进气控制系统、增压控制系统、巡航控制系统、警告提示、自诊断与报警系统、失效保护系统、应急备用系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
怠速控制系统的功用
怠速控制系统是一种车辆电子控制系统，它的主要功能是控制发动机
在怠速状态下的转速。
在汽车行驶中，怠速状态下发动机的转速很低，但是仍然需要保持一定的稳定性，以便保证车辆可以正常运行。
因此，怠速控制系统对汽车的性能和安全都有着重要的影响。
一、怠速控制系统的组成
1.节气门位置传感器：用于检测节气门开度。
2.进气量传感器：用于检测进气量。
3.空气流量计：用于检测空气流量。
4.发动机转速传感器：用于检测发动机转速。
5.电子控制单元（ECU）：用于对上述信号进行处理，并输出相应的指令。
6.执行器：包括电动节气门和进气歧管维持阀等，用于执行ECU输出
的指令，调整发动机转速和空燃比。
二、怠速控制系统的工作原理
当车辆处于怠速状态时，ECU会不断地接收来自各个传感器的信号，
并根据这些信号计算出当前发动机所需的空燃比和转速。
如果发现发
动机的转速低于预设值，ECU会向执行器发出指令，调整节气门的开度，增加进气量和空气流量，从而提高发动机的转速。
反之，如果发
动机的转速过高，ECU会减小节气门的开度，降低进气量和空气流量，以达到稳定转速的目的。
三、怠速控制系统的功用
1.保证汽车在怠速状态下的稳定性：怠速控制系统可以根据车辆当前状态自动调整发动机转速和空燃比，并且可以在不同工况下进行适当调整。
这样可以保证汽车在怠速状态下始终保持稳定，并且避免因为转
速过高或过低而导致车辆抖动或熄火等情况。
2.提高汽车行驶性能：怠速控制系统可以根据车辆当前状态自动调整发动机转速和空燃比，并且可以在不同工况下进行适当调整。
这样可以
提高汽车行驶性能，并且使得汽车更加平顺、舒适。
3.降低排放污染：怠速控制系统可以根据车辆当前状态自动调整发动机转速和空燃比，并且可以在不同工况下进行适当调整。
这样可以降低
发动机的燃油消耗和排放污染，保护环境。
4.延长发动机使用寿命：怠速控制系统可以根据车辆当前状态自动调整发动机转速和空燃比，并且可以在不同工况下进行适当调整。
这样可以减少发动机的负荷，延长其使用寿命。
四、怠速控制系统的维护
1.定期检查和更换空气滤清器：空气滤清器是怠速控制系统中重要的组成部分，如果空气滤清器堵塞或者污染，会影响到系统的正常运行。
因此，需要定期检查和更换空气滤清器。
2.定期检查和更换节气门位置传感器：节气门位置传感器是怠速控制系统中重要的组成部分，如果节气门位置传感器出现故障或者损坏，会影响到系统的正常运行。
因此，需要定期检查和更换节气门位置传感器。
3.定期检查和更换进气量传感器：进气量传感器是怠速控制系统中重要的组成部分，如果进气量传感器出现故障或者损坏，会影响到系统的正常运行。
因此，需要定期检查和更换进气量传感器。
4.定期检查和更换发动机转速传感器：发动机转速传感器是怠速控制系统中重要的组成部分，如果发动机转速传感器出现故障或者损坏，会
影响到系统的正常运行。
因此，需要定期检查和更换发动机转速传感器。
5.保持车辆清洁：车辆清洁可以避免尘土等杂质进入怠速控制系统中，从而影响到系统的正常运行。
因此，需要保持车辆清洁。
