温度传感器说明书.
温度传感器的说明书
温度传感器的说明书尊敬的用户：感谢您购买我们的温度传感器产品。
为了确保您正确、安全地使用此产品，我们特别提供如下说明书，请仔细阅读并按照要求进行操作。
1. 产品概述温度传感器是一种用于测量温度的设备，可以将温度转化为电信号输出。
本产品采用高精度的数字温度传感器，并具备以下特点：- 超高精度：测量温度范围为-40℃至+125℃，精度可达±0.1℃。
- 快速响应：传感器具备快速响应时间，能够准确捕捉温度变化。
- 稳定可靠：采用优质材料和先进工艺制造，确保产品稳定可靠，长时间使用不易出现故障。
2. 使用方法本温度传感器为数字输出型产品，可通过以下步骤进行使用：步骤一：将传感器连接到计量仪器或控制系统的温度接口，确保接触良好。
步骤二：开启计量仪器或控制系统，并按照相关说明进行设置。
步骤三：进行温度测量，待测量结果稳定后，记录或进行进一步处理。
3. 注意事项为了保障您的安全和正常使用，请注意以下事项：- 请按照产品规定的工作温度范围使用，不要超出额定范围，以免影响测量准确性和传感器寿命。
- 请避免与水、油等液体直接接触，以免影响传感器性能和使用寿命。
- 请勿在高温、高湿度、强酸碱等恶劣环境中使用，以免损坏传感器。
- 避免传感器受到强磁场或电磁辐射的干扰，可能会导致测量偏差。
4. 维护保养- 定期清洁传感器外壳，可使用干净的软布轻擦，不要使用有机溶剂或大量水直接清洗。
- 如发现传感器接触异常或测量不准确，请及时联系售后服务，不要私自拆卸或修理。
5. 售后服务如有任何关于产品的使用问题或售后需求，请随时联系我们的客户服务团队，我们将竭诚为您提供技术支持和解决方案。
感谢您对我们产品的信任和支持，我们将一如既往地致力于为您提供高品质的产品和专业的服务。
祝您使用愉快!此致，敬礼。
厂商名称日期。
FST600-400 高精度在线式红外温度传感器 产品说明书
高精度在线式红外温度传感器产品说明书（V1.0）湖南菲尔斯特传感器有限公司Hunan Firstrate Sensor Co.,Ltd●重要声明非常感谢您购买菲尔斯特传感器（变送器），我们为您真诚服务到永远。
菲尔斯特追求卓越不凡的品质，更注重良好的售后服务，如有问题，请拔打：400-607-8500（7×24h）。
操作错误会缩短产品的寿命，降低其性能，严重时可能引起意外事故。
请您在使用前务必仔细熟读本说明书。
将本说明书交到最终用户手中。
请妥善保管好说明书，以备需要时查阅。
说明书供参考所用，具体设计外形以实物为准。
●产品概述FST600-400红外测温仪通过红外探测器（热敏探测器和光电探测器）将红外辐射能量测出并转变成电信号，再根据辐射基本定律转换为温度并将温度信号通过显示仪表显示出来，它主要由光学系统、光电探测器、信号放大器及信号处理等部分组成。
FST600-400红外测温仪可用于温度过高或过低、高电压的区域以及高速运转的机械温度的测量，且测量者不必靠近这些特定环境，同时产品反应速度快、灵敏度高。
由于是非接触测量，这样测量过程不会改变被测物体的温度，所以测量结果真实可靠。
●产品特点●无需接触被测目标●方便测量难以接近或移动的目标●反应速度快、精确度高●可满足各种工况场合要求●安装简单，多种测温范围可选●应用范围●电力设备●现代化医疗领域●食品工业●化学工业●建筑行业●机械加工控制领域●技术指标测温范围（℃）-70~380℃可定制输出信号：（4～20）mA，RS485可定制信号线规格：2Wire4Wire供电电压：12-30VDC测温精度：测量值的±2%或±2.5℃（环境温度：23±5°C）光谱范围：8-14um环境温度：(0～+60)°C储存温度：(-20～+80)°C响应时间：300ms（95%）D:S：10:1防护等级：IP65材料：304●电气接口直接出线：红色：电源正（+Vcc）黑色：输出（Iout）红色：电源正（+Vcc)黑色：GND绿色：RS485A白色：RS485B注：具体接线方以线标为准。

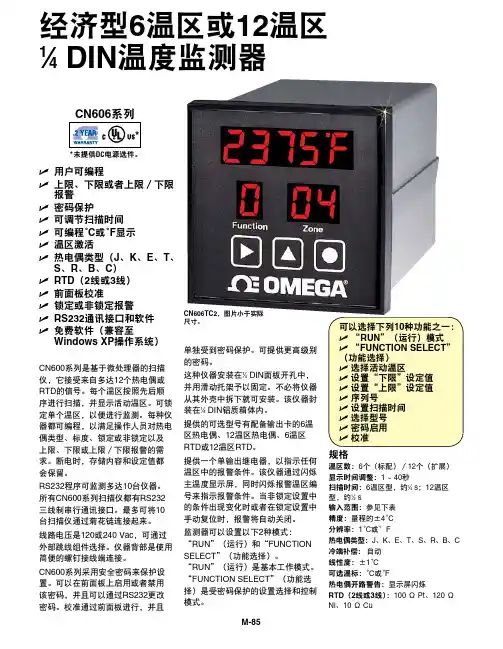

CN600温度传感器说明书
CN600系列是基于微处理器的扫描仪，它接受来自多达12个热电偶或RTD 的信号。
每个温区按照先后顺序进行扫描，并显示活动温区。
可锁定单个温区，以便进行监测。
每种仪器都可编程，以满足操作人员对热电偶类型、标度、锁定或非锁定以及上限、下限或上限／下限报警的需求。
断电时，存储内容和设定值都会保留。
RS232程序可监测多达10台仪器。
所有CN600系列扫描仪都有RS232三线制串行通讯接口。
最多可将10台扫描仪通过菊花链连接起来。
线路电压是120或240 Vac ，可通过外部跳线组件选择。
仪器背部是使用简便的螺钉接线端连接。
CN600系列采用安全密码来保护设置。
可以在前面板上启用或者禁用该密码，并且可以通过RS232更改密码。
校准通过前面板进行，并且单独受到密码保护。
可提供更高级别的密码。
这种仪器安装在1⁄4 DIN 面板开孔中，并用滑动托架予以固定。
不必将仪器从其外壳中拆下就可安装。
该仪器封装在1⁄4 DIN 铝质箱体内。
提供的可选型号有配备输出卡的6温区热电偶、12温区热电偶、6温区RTD 或12温区RTD 。
提供一个单输出继电器，以指示任何温区中的报警条件。
该仪器通过闪烁主温度显示屏，同时闪烁报警温区编号来指示报警条件。
当非锁定设置中的条件出现变化时或者在锁定设置中手动复位时，报警将自动关闭。
监测器可以设置以下2种模式： “RUN ”（运行）和“FUNCTION SELECT ”（功能选择）。
“RUN ”（运行）是基本工作模式。
“FUNCTION SELECT ”（功能选择）是受密码保护的设置选择和控制模式。
U 用户可编程U 上限、下限或者上限／下限 报警U 密码保护U 可调节扫描时间U 可编程°C 或°F 显示U 温区激活U 热电偶类型（J 、K 、E 、T 、S 、R 、B 、C ）U RTD （2线或3线）U 前面板校准U 锁定或非锁定报警U RS232通讯接口和软件U 免费软件（兼容至Windows XP 操作系统）规格温区数：6个（标配）／12个（扩展）显示时间调整：1 ~ 40秒扫描时间：6温区型，约1⁄4 s ；12温区型，约1⁄2 s 输入范围：参见下表精度：量程的±4°C 分辨率：1°C 或°F 热电偶类型：J 、K 、E 、T 、S 、R 、B 、C 冷端补偿： 自动线性度：±1°C 可选温标：°C 或°F 热电偶开路警告：显示屏闪烁RTD （2线或3线）：100 Ω Pt 、120 ΩNi 、10 Ω Cu经济型6温区或12温区 1⁄4 DIN 温度监测器CN606TC2，图片小于实际尺寸。
ELJ系列温度传感器操作手册说明书
0,00385), de 3 o 4 hilos; conector hembra de 4 pines M12
Temperatura ambiente: -40 a 85 °C (-40 a 185 °F)
PIN #4
PIN #3
Para hacer su pedido
PIN #1 PIN #2
PIN #3 OPCIÓN DE CABLEADO #2
Accesorios
PIN #1 PIN #4
PIN #3 OPCIÓN DE CABLEADO #1
N.º DE MODELO RANGO DE ENTRADA
SPRTX-SS1-M12-(*) -99 a 208°C
SPRTX-SS2-M12-(*) 2 a 569°C (*) Especifique opción de cableado (ver diagramas): “1” para la opción de cableado 1, “2” para la opción de cableado 2
Transmisor SPRTX-SS con
U Protección exclusiva contra roturas
U Acondicionador de señales encapsulado
procedimiento CIP (limpieza en sitio) mediante una conexión de estilo M12. El transmisor SPRTX-SS se acopla directamente a una sonda Pt100 mediante una conexión M12, como la de la Serie PRS-S-M12C de OMEGA®, y proporciona
OMEGA自贴热电偶温度传感器说明书
SPECIFICATIONST/C TYPES: J, K, T, E ThermocouplesWIRE: 30 AWG (0.010" dia), PFA coated, 1 m (40") long 2 m (80") lengths also available)TEMPERATURE RATINGS:Pad/Adhesive Material Rating: –60° to 177°C (–75° to 350°F)Thermocouple Wire:L imited by the individual T/C rating (30 AWG type “T” thermocouple long term use is limited to 149°C [300°F])PAD MATERIALS: (See Figure 2)Upper Pad: Fiberglass ClothLower Pad: High Performance Polyimide FilmAdhesive Backing: Silicone PolymerDIMENSIONS:Pad: 19 x 25 x 0.3 mm (0.75 x 1.00 x 0.012")Wire Lengths Available: 1 m (40"), 2 m (80") and 3 m (120") (5 probes per pack)SA1-J, K, T, ESelf-Adhesive ThermocouplesWARRANTY/DISCLAIMEROMEGA ENGINEERING, INC. warrants this unit to be free of defects in materials and workmanship for a period of 13 months from date of purchase. OMEGA’s WARRANT Y adds an additional one (1) month grace period to the normal one (1) year product warranty to cover handling and shipping time. This ensures that OMEGA’s customers receive maximum coverage on each product.If the unit malfunctions, it must be returned to the factory for evaluation. OMEGA’s Customer Service Department will issue an Authorized Return (AR) number immediately upon phone or written request. Upon examination by OMEGA, if the unit is found to be defective, it will be repaired or replaced at no charge. OMEGA’s WARRANTY does not apply to defects resulting from any action of the purchaser, including but not limited to mishandling, improper interfacing, operation outside of design limits, improper repair, or unauthorized modification. This WARRANTY is VOID if the unit shows evidence of having been tampered with or shows evidence of having been damaged as a result of excessive corrosion; or current, heat, moisture or vibration; improper specification; misapplication; misuse or other operating conditions outside of OMEGA’s control. Components in which wear is not warranted, include but are not limited to contact points, fuses, and triacs.OMEGA is pleased to offer suggestions on the use of its various products. However, OMEGA neither assumes responsibility for any omissions or errors nor assumes liability for any damages that result from the use of its products in accordance with information provided by OMEGA, either verbal or written. OMEGA warrants only that the parts manufactured by the company will be as specified and free of defects. OMEGA MAKES NO OTHER W ARRANTIES OR REPRESENTATIONS OF ANY KIND W HATSOEVER, EXPRESSED OR IMPLIED, EXCEPT THAT OF TITLE, AND ALL IMPLIED W ARRANTIES INCLUDING ANY W ARRANTY OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE HEREBY DISCLAIMED. LIMITATION OF LIABILITY: The remedies of purchaser set forth herein are exclusive, and the total liability of OMEGA with respect to this order, whether based on contract, warranty, negligence, indemnification, strict liability or otherwise, shall not exceed the purchase price of the component upon which liability is based. In no event shall OMEGA be liable for consequential, incidental or special damages.CONDITIONS: Equipment sold by OMEGA is not intended to be used, nor shall it be used: (1) as a “Basic Component” under 10 CFR 21 (NRC), used in or with any nuclear installation or activity; or (2) in medical applications or used on humans. Should any Product(s) be used in or with any nuclear installation or activity, medical application, used on humans, or misused in any way, OMEGA assumes no responsibility as set forth in our basic WARRANTY / DISCLAIMER language, and, additionally, purchaser will indemnify OMEGA and hold OMEGA harmless from any liability or damagewhatsoever arising out of the use of the Product(s) in such a manner.RETURN REQUESTS / INQUIRIES Direct all warranty and repair requests/inquiries to the OMEGA Customer Service Department. BEFORE RET URNING ANY PRODUCT(S) TO OMEGA, PURCHASER MUST OBTAIN AN AUTHORIZED RETURN (AR) NUMBER FROM OMEGA’S CUST OMER SERVICE DEPART MENT (IN ORDER T O AVOID PROCESSING DELAYS). T he assigned AR number should then be marked on the outside of the return package and on any correspondence.T he purchaser is responsible for shipping charges, freight, insurance and proper packaging to prevent breakage in transit.FOR WARRANTY RETURNS, please have the following information available BEFORE contacting OMEGA:1. P urchase Order number under which the product was PURCHASED,2. M odel and serial number of the product under warranty, and3. R epair instructions and/or specific problems relative to the product.FOR NON-WARRANTY REPAIRS, consult OMEGA for current repair charges. Have the following information available BEFORE contacting OMEGA:1. Purchase Order number to cover the COST of the repair,2. Model and serial number of the product, and 3. R epair instructions and/or specific problems relative to the product.OMEGA’s policy is to make running changes, not model changes, whenever an improvement is possible. T his affords our customers the latest in technology and engineering. OMEGA is a registered trademark of OMEGA ENGINEERING, INC.© Copyright 2017 OMEGA ENGINEERING, INC. All rights reserved. This document may not be copied, photocopied, reproduced, translated, or reduced to any electronic medium or machine-readable form, in whole or in part, without the prior written consent of OMEGA ENGINEERING, INC.Servicing North America:U.S.A.: O mega Engineering, Inc. Toll-Free: 1-800-826-6342 (USA & Canada only) Customer Service: 1-800-622-2378 (USA & Canada only)Engineering Service: 1-800-872-9436 (USA & Canada only)Tel: (203) 359-1660 Fax: (203) 359-7700 e-mail:**************For Other Locations Visit /worldwide***********************The information contained in this document is believed to be correct, but OMEGA accepts no liability for any errors it contains, and reserves the right to alter specifications without notice.WARNING: These products are not designed for use in, and should not be used for, human applications.。
Omega 100 Ω Pt RTD 温度传感器数据手册说明书
OM-CP-RTDTEMP101A
Optional
U 100 Ω Pt RTD Input RTD U 10 Year Battery Life
U ±0.05°C (±0.09°F) Accuracy
U Optional Password Protection
U P rogrammable High and Low Alarms
U Field Upgradeable
The OM-CP-RTDTEMP101A is part of a new series of low cost, state-of-the-art data logging devices.
rest. The software converts your PC wrap 666,000 readings in multiple
into a real time strip chart recorder. start/stop mode
Data can be printed in tabular format and can also be exported to a text or Microsoft Excel file.
mind. There are free firmware
Stop Modes:
upgrades for the life of the product so that data loggers already deployed in the field can grow with new technological developments. Units do not need to be returned to the factory for upgrades. The user can do this automatically from any PC.
LM35高精度摄氏温度传感器说明书
+V SOUTS+V S(4 V to 20 V)ProductFolder OrderNow TechnicalDocuments Tools &SoftwareSupport &CommunityLM35ZHCSHC4H –AUGUST 1999–REVISED DECEMBER 2017LM35高精度摄氏温度传感器1特性•直接以摄氏温度（摄氏度）进行校准•线性+10mV/°C 比例因子•0.5°C 的确保精度（25°C 时）•额定温度范围为−55°C 至150°C •适用于远程应用•晶圆级修整实现低成本•工作电压范围4V 至30V •电流漏极小于60μA•低自发热，处于静止的空气中时为0.08°C •非线性典型值仅±¼°C•低阻抗输出，1mA 负载时为0.1Ω2应用•电源•电池管理•HVAC •电器3说明LM35系列产品是高精度集成电路温度器件，其输出电压与摄氏温度成线性正比关系。
相比于以开尔文温度校准的线性温度传感器，LM35器件的优势在于使用者无需在输出电压中减去一个较大的恒定电压值即可便捷地实现摄氏度调节。
LM35器件无需进行任何外部校准或修整，可在室温下提供±¼°C 的典型精度，而在−55°C 至+150°C 的完整温度范围内提供±¾°C 的精度。
晶圆级的修正和校准可确保更低的成本。
LM35器件具有低输出阻抗、线性输出和高精度内在校准功能，这些特性使得连接读取或控制电路变得尤为简单。
此器件可使用单电源或正负电源供电。
因为LM35器件仅需从电源中消耗60μA 的电流，所以处于静止的空气中时具有不到0.1°C 的极低自发热。
LM35器件额定工作温度范围为−55°C 至150°C ，LM35C 器件额定工作温度范围−40°C 至110°C （−10°时精度更高）。
iTEMP TMT72温度传感器操作手册说明书
Products Solutions Services操作手册iTEMP TMT72温度变送器BA01854T/28/ZH/04.20715255132020-10-20自下列版本起生效01.01（版本号）iTEMP TMT72目录Endress+Hauser 3目录1文档信息 (4)1.1文档功能 (4)1.2安全指南（XA） (4)1.3信息图标 (4)1.4工具图标 (5)1.5文档资料代号 (6)1.6注册商标 (6)2基本安全指南 (7)2.1人员要求 (7)2.2预定用途 (7)2.3操作安全 (7)3到货验收和产品标识 (8)3.1到货验收 (8)3.2产品标识 (8)3.3供货清单 (9)3.4证书和认证 (10)3.5运输和储存 (10)4安装 (11)4.1安装条件 (11)4.2安装 (11)4.3安装后检查 (16)5电气连接 (17)5.1接线 (17)5.2快速接线指南 (18)5.3连接传感器电缆 (18)5.4连接变送器 (19)5.5特殊接线指南 (20)5.6连接后检查 (21)6操作方式 (22)6.1操作方式概览 (22)6.2操作菜单的结构和功能 (25)6.3通过调试软件访问操作菜单 (27)6.4通过SmartBlue App 访问操作菜单 (29)7系统集成 (31)7.1设备描述文件概述 (31)7.2HART 通信的测量变量 (31)7.3支持的HART ®命令 (31)8调试 (34)8.1安装后检查 (34)8.2打开变送器 (34)8.3设置测量设备 (34)8.4写保护设置，防止未经授权的访问 (36)9诊断和故障排除...................379.1常规故障排除........................379.2现场显示单元上的诊断信息..............399.3通过通信接口查看诊断信息..............399.4诊断信息列表........................399.5事件日志............................409.6诊断事件概览........................409.7固件变更历史........................4110维护..............................4211维修..............................4211.1概述...............................4211.2备件...............................4211.3返厂...............................4211.4废弃...............................4212附件..............................4212.1设备专用附件........................4312.2通信专用附件........................4312.3服务专用附件........................4312.4系统组件............................4413技术参数..........................4513.1输入...............................4513.2输出...............................4613.3电源...............................4713.4性能参数............................4813.5环境条件............................5513.6机械结构............................5613.7证书和认证..........................5913.8补充文档资料........................6114操作菜单和菜单参数说明...........6214.1Diagnostics：诊断菜单.................6614.2Application：应用菜单.................7214.3System：系统菜单....................82索引.. (97)文档信息iTEMP TMT724Endress+Hauser1 文档信息1.1 文档功能文档中包含仪表生命周期各个阶段内所需的所有信息：从产品标识、到货验收和储存，至安装、电气连接、操作和调试，以及故障排除、维护和废弃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SWD系列
温度传感器用户使用说明书北京传感星空自控技术有限公司
SWD 系列温度传感器
使用说明书
SWD 系列温度传感器是用铂金属丝制成的测温度电阻器，可用来测量各种液体、气体等流体的温度。
具有精度高、分辨率好，安全可靠、使用方便等优点，也可以直接测量各种生产过程中的液体、蒸气和气体介质的温度。
一、原理
本传感器是利用铂金属（PT100）在温度变化时自身电阻也随着变化的特性来测量温度的。
它的受热元件是利用细铂丝均匀的双绕在绝缘材料制成的骨架上。
二、技术指标
1、0℃对应电阻为100Ω，100℃对应电阻为138.5Ω
2、测量范围：-200～500℃
3、时间参数：<5秒
4、外型尺寸：参照定货要求
三、传感器接线示意图
四、
安装使用方法及注意事项1、本温度传感器通过螺纹固定。
在固定的时候切记不要用力过度，以免损坏传感器。
2、如传感器有杂质粘附于传感器上，要及时清洗，保证传感器可靠、准确运行。
3、线缆的铺设以不防碍现场工作人员的现场操作和不易被砸碰、损坏且架
设安全可靠为原则。
三线制四线制
4、传感器接触的介质应为经常流动的介质，这样才能保证所测值的准确性。
五、故障现象及现场处理办法
1、如果温度传感器在使用过程中发生故障，如无信号输出或超过标准输出，首先应检查线缆的断线、短路及接线的脱落。
2、怀疑温度传感器有故障，可用万用表测量铂电阻的电阻值是否在正常范围之内。
如铂电阻的输入正常，则应检查上位仪表。
3、本传感器出厂时已作密封处理，如出现故障，请送厂里维修，用户不要自行拆卸。
4、本传感器自出售之日起。
一年内出现故障，可免费维修或更换，终身维修。
