红外热像仪在气体泄漏检测领域的应用
红外热成像仪原理与应用分析
原理阐述
红外热成像仪利用红外探测器接收目标物体发射的红外能量，并将其转化为电 信号。这些电信号经过处理和解析，最终形成可供观察和分析的热图像。红外 热成像仪能够检测到目标物体温度的微小变化，因此可用于监测设备的运行状 态、检测疾病病变以及监控安全等领域。
设备介绍
红外热成像仪主要由红外探测器、光学系统、电子处理系统和显示终端等组成。 其中，红外探测器是核心部件，它能够将红外能量转化为电信号。光学系统则 用于聚焦和传输红外能量至红外探测器。电子处理系统则对探测器输出的电信 号进行处理，以便在显示终端上显示出热图像。
未来展望
红外热成像无损检测技术在未来将得到更广泛的应用和推广。随着科学技术的 发展，该技术将不断优化和创新，提高检测的灵敏度和准确性，扩大应用范围。 例如，在医疗领域，红外热成像无损检测技术可用于医学诊断和疾病监测；在 能源领域，该技术可应用于太阳能电池板的无损检测。
结论
红外热成像无损检测技术是一种基于红外热成像技术的无损检测方法，具有非 接触、非破坏、快速、高灵敏度等优点。本次演示介绍了红外热成像无损检测 技术的原理及其应用，包括发动机无损检测、金属材料质量检测、建筑质量检 测等。随着科学技术的发展，该技术在未来将得到更广泛的应用和推广，为各 个领域的无损检测和监测提供强有力的技术支持。
红外热像仪图像分析系统组件在多个领域都有广泛的应用，以下是几个主要的 应用领域：
1、工业检测：红外热像仪图像分析系统可以用于工业生产中的产品质量检测、 设备故障检测等。通过分析物体发出的红外辐射，可以快速、准确地检测出产 品的缺陷和设备的故障点，大大提高了生产效率和产品质量。
2、医疗诊断：红外热像仪图像分析系统在医疗领域也有着广泛的应用。例如， 可以利用该系统对皮肤疾病进行诊断，通过分析病变部位发出的红外辐射，可 以判断出疾病的类型和严重程度。此外，还可以用于中医诊断等领域。
城市燃气管道系统的漏损监测技术
城市燃气管道系统的漏损监测技术随着城市化进程的加速和人们生活水平的提高，燃气作为重要的能源供应形式，已经广泛应用于城市的日常生活、家庭、工业和商业领域。
然而，燃气泄漏对于人们的生命财产安全造成了巨大威胁。
因此，监测和预防城市燃气管道系统的漏损成为了一个迫切需要解决的问题。
城市燃气管道系统的漏损主要分为明显泄漏和微小泄漏两种情况。
明显泄漏指的是管道系统内燃气大量外溢，通常会导致爆炸和火灾等重大事故。
而微小泄漏则是指管道系统内燃气慢慢渗漏，无法直接察觉，但持续时间长了会造成能源浪费和环境污染。
一种常用的城市燃气管道系统漏损监测技术是通过气体传感器来实现的。
传感器可以感知燃气的浓度变化，并将数据传输到监测系统中进行分析。
在监测系统中，可以根据传感器数据的变化来分析管道系统的漏损情况。
一旦发现异常的气体浓度变化，监测系统会立即发出警报，并将漏损位置的信息反馈给相关人员进行修复。
另一种常见的漏损监测技术是通过声音检测来实现的。
漏气时会产生特定频率和声音的变化，通过安装在管道系统上的声音传感器，可以监听管道系统中的声音变化，并将数据传输到监测系统中进行分析。
监测系统通过对声音模式的识别，可以判断出漏损的位置和程度，并及时采取措施进行修复。
除了传感器和声音检测，还有一些先进的技术用于城市燃气管道系统的漏损监测。
例如，红外热像仪技术可以通过测量管道表面的温度变化来检测漏气。
当燃气泄漏时，会导致管道表面温度的异常变化，通过热像仪可以实时监测和识别这些异常，并及时采取行动。
此外，无损检测技术也逐渐应用于城市燃气管道系统的漏损监测。
无损检测技术可以通过使用超声波、磁探伤、涡流检测等方法对管道系统进行检测，无需破坏管道表面，从而实现对漏损的准确检测和监测。
总的来说，城市燃气管道系统的漏损监测技术在不断发展和创新，并且应用于实际生活中。
传感器、声音检测、红外热像仪技术和无损检测技术是目前常用的技术手段。
随着技术的不断进步和应用的深入，未来有望出现更加先进和高效的漏损监测技术，从而更好地保障城市燃气管道系统的安全和可靠供应。

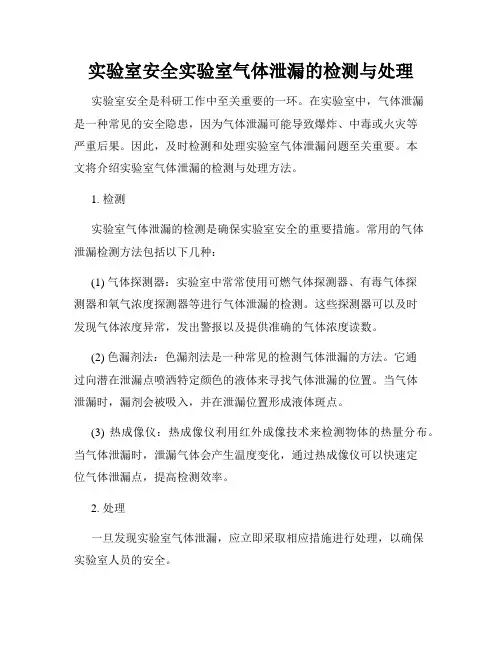

实验室安全实验室气体泄漏的检测与处理
实验室安全实验室气体泄漏的检测与处理实验室安全是科研工作中至关重要的一环。
在实验室中，气体泄漏是一种常见的安全隐患，因为气体泄漏可能导致爆炸、中毒或火灾等严重后果。
因此，及时检测和处理实验室气体泄漏问题至关重要。
本文将介绍实验室气体泄漏的检测与处理方法。
1. 检测实验室气体泄漏的检测是确保实验室安全的重要措施。
常用的气体泄漏检测方法包括以下几种：(1) 气体探测器：实验室中常常使用可燃气体探测器、有毒气体探测器和氧气浓度探测器等进行气体泄漏的检测。
这些探测器可以及时发现气体浓度异常，发出警报以及提供准确的气体浓度读数。
(2) 色漏剂法：色漏剂法是一种常见的检测气体泄漏的方法。
它通过向潜在泄漏点喷洒特定颜色的液体来寻找气体泄漏的位置。
当气体泄漏时，漏剂会被吸入，并在泄漏位置形成液体斑点。
(3) 热成像仪：热成像仪利用红外成像技术来检测物体的热量分布。
当气体泄漏时，泄漏气体会产生温度变化，通过热成像仪可以快速定位气体泄漏点，提高检测效率。
2. 处理一旦发现实验室气体泄漏，应立即采取相应措施进行处理，以确保实验室人员的安全。
(1) 紧急撤离：当发现气体泄漏时，首先应立即通知实验室内的所有人员，并引导他们迅速、有序地撤离到安全区域。
保持冷静，避免跑步和推挤，以免导致进一步的事故发生。
(2) 切断气源：在确认实验室人员已安全撤离后，应立即关闭与泄漏有关的气体源。
切断气源可以有效减少泄漏气体的扩散，降低事故发生的风险。
(3) 通风换气：开启实验室的通风系统，促进室内空气的流通和稀释，以减少泄漏气体的浓度。
同时，实验室人员不要贸然进入泄漏区域，等待专业人员的到来。
(4) 寻求专业检修：建议实验室泄漏问题由专业人员进行检修和处理。
他们具备相关的技能和经验，能够更安全高效地解决气体泄漏问题。
实验室安全是每个研究人员和工作人员的共同责任。
了解实验室气体泄漏的检测与处理方法，并合理运用这些方法，可以有效预防和应对实验室气体泄漏事故，确保实验室人员的生命安全和科研工作的顺利进行。

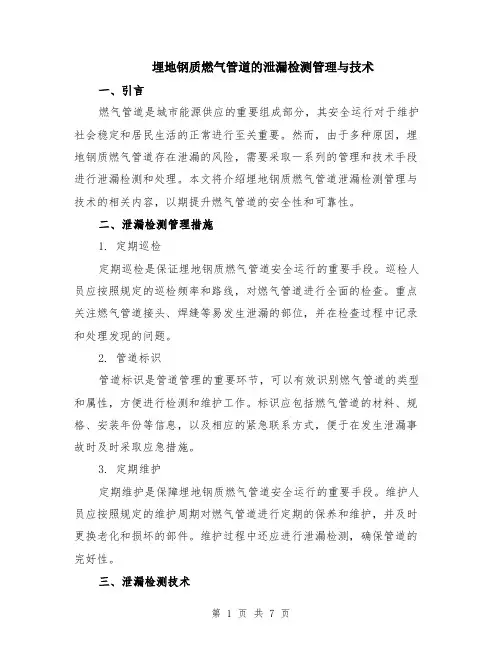

埋地钢质燃气管道的泄漏检测管理与技术（3篇）
埋地钢质燃气管道的泄漏检测管理与技术一、引言燃气管道是城市能源供应的重要组成部分，其安全运行对于维护社会稳定和居民生活的正常进行至关重要。
然而，由于多种原因，埋地钢质燃气管道存在泄漏的风险，需要采取一系列的管理和技术手段进行泄漏检测和处理。
本文将介绍埋地钢质燃气管道泄漏检测管理与技术的相关内容，以期提升燃气管道的安全性和可靠性。
二、泄漏检测管理措施1. 定期巡检定期巡检是保证埋地钢质燃气管道安全运行的重要手段。
巡检人员应按照规定的巡检频率和路线，对燃气管道进行全面的检查。
重点关注燃气管道接头、焊缝等易发生泄漏的部位，并在检查过程中记录和处理发现的问题。
2. 管道标识管道标识是管道管理的重要环节，可以有效识别燃气管道的类型和属性，方便进行检测和维护工作。
标识应包括燃气管道的材料、规格、安装年份等信息，以及相应的紧急联系方式，便于在发生泄漏事故时及时采取应急措施。
3. 定期维护定期维护是保障埋地钢质燃气管道安全运行的重要手段。
维护人员应按照规定的维护周期对燃气管道进行定期的保养和维护，并及时更换老化和损坏的部件。
维护过程中还应进行泄漏检测，确保管道的完好性。
三、泄漏检测技术1. 监测系统监测系统是实现埋地钢质燃气管道泄漏检测的重要设备。
监测系统可以通过安装在管道上的传感器实时监测管道压力、温度等参数的变化，并通过数据分析和处理判断是否发生泄漏。
监测系统还可以与报警系统联动，一旦发现泄漏情况，及时发出警报。
2. 红外探测器红外探测器是一种常用的燃气泄漏检测技术。
它通过检测管道周围空气中的燃气浓度来判断是否发生泄漏。
红外探测器具有灵敏度高、响应速度快、操作简便等优点，可以在较大范围内进行泄漏检测。
3. 超声波探测器超声波探测器是另一种常用的燃气泄漏检测技术。
它通过检测管道中泄漏产生的超声信号来判断是否发生泄漏。
超声波探测器具有高灵敏度、无污染和适应性强等优点，可应用于多种环境和条件下的泄漏检测。
4. 气体色谱法气体色谱法是一种精确的燃气泄漏定量分析技术。
热成像仪在环境执法中的运用
热成像仪在环境执法中的运用
热成像仪在环境执法中的运用主要体现在以下几个方面：
1. 检测排放源：热成像仪可以通过探测热辐射来检测排放源的存在。
例如，通过扫描建筑物或工业设施表面，热成像仪可以发现异常的热源，如漏气、泄露、过热等情况，帮助环境执法人员及时发现和处理。
2. 监测废气排放：热成像仪可以用于监测废气排放。
通过观察废气排放口周围的温度情况，热成像仪可以发现异常的热点，指示可能存在的废气泄漏或不合格排放。
3. 检测水体污染：热成像仪可以用于检测水体污染。
通过观察水体表面的温度分布，热成像仪可以发现水体中的热污染，例如工业废水排放或火灾引起的燃烧。
4. 发现违规行为：热成像仪可以帮助环境执法人员发现违规行为。
例如，通过检测建筑物的热辐射，热成像仪可以发现未经许可的建筑改造、非法切割废弃物等行为。
综上所述，热成像仪在环境执法中的运用可以帮助发现排放源、监测废气排放、检测水体污染以及发现违规行为，提高环境执法的效率和准确性。

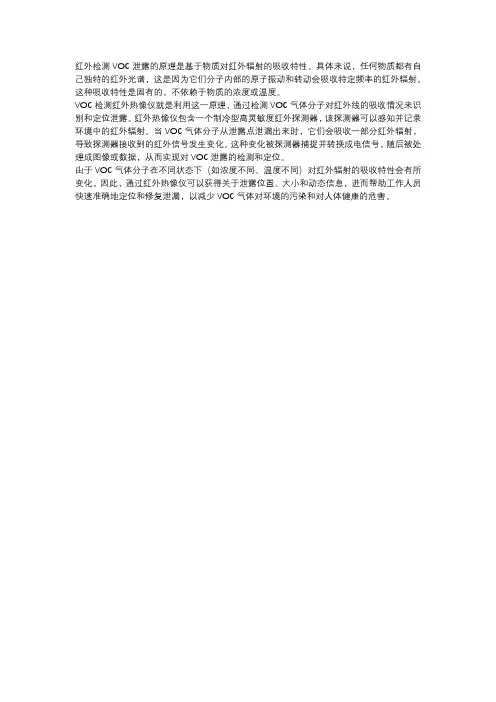

红外检测voc泄露原理
红外检测VOC泄露的原理是基于物质对红外辐射的吸收特性。
具体来说，任何物质都有自己独特的红外光谱，这是因为它们分子内部的原子振动和转动会吸收特定频率的红外辐射。
这种吸收特性是固有的，不依赖于物质的浓度或温度。
VOC检测红外热像仪就是利用这一原理，通过检测VOC气体分子对红外线的吸收情况来识别和定位泄露。
红外热像仪包含一个制冷型高灵敏度红外探测器，该探测器可以感知并记录环境中的红外辐射。
当VOC气体分子从泄露点泄漏出来时，它们会吸收一部分红外辐射，导致探测器接收到的红外信号发生变化。
这种变化被探测器捕捉并转换成电信号，随后被处理成图像或数据，从而实现对VOC泄露的检测和定位。
由于VOC气体分子在不同状态下（如浓度不同、温度不同）对红外辐射的吸收特性会有所变化，因此，通过红外热像仪可以获得关于泄露位置、大小和动态信息，进而帮助工作人员快速准确地定位和修复泄漏，以减少VOC气体对环境的污染和对人体健康的危害。
GF306
能够捕捉微量气体的泄漏, 准确地找出泄漏位置,不 仅可节省时间及人力资源，还可降低气体的购买量。
重量轻（2.48KG），操作简便。 协助公司提高环保质量。
快速查找六氟化硫气体泄漏点不可缺少的帮手！
1、手柄旋转调节，以便适合手感，使工作姿势更为舒服
2、调整取景器的视角，以便适合眼睛视觉，使工作姿势更为舒服
不含镜头：284X169X161mm
GF306 主要技术参数
环境参数
操作温度 储存温度 湿度
-20°C 至 +40°C -30°C 至 +60°C 10-95%(非凝结) IEC 60529
GF306 防水性能测试
GF306 防尘性能测试
GF306 抗震性能测试
GF306 可以检测到的气体
补气周期：1周
重庆江北供电局-王家 35KV站（302开关A相 下部法兰）
补气周期：5个月
3、沙漏
室内GIS-2747开关C相-沈阳新东北
补气周期：6个月
1、以天空为背景
南充电业局 南充舞凤110KV站110KV母 PT及2号主变操作机构箱 补气周期：5个月
成都中心资阳站273CT B相
补气周期：7个月
绵阳电业局-塘元线151开关顶部法兰
补气周期：8个月
成都中心德阳换流站，交流滤波器5624A断路器
补气周期：2周
2、阀门、管道及拐角接触面
要选择模式，请转动热像仪左侧的模式轮
GF306《操作步骤》
一、开机（制冷7-10分钟） 二、调节图像焦距
三、高灵敏度模式（HSM）使用
四、保存图像/录制视频
总 结
SF6气体检漏红外成像仪GF306操作使用
1、通过快捷键来完成操作
红外成像检漏
状态检测技术部
2018年 03月
前言 带电检测的定义 一般采用便携式检测设备，在运行状态下，对设备状态量进行的现场 检测，其检测方式为带电短时间内检测，有别于长期连续的在线监测。
-2-
目录
1、红外成像检漏的意义及原理 2、红外检漏仪—FLIR GF306
3、红外检漏仪现场操作
4、检测数据分析与处理 5、现场检测案例
全体检测人员详细布置检测中的安全注意事项，交待带电部位，以及其他安全注意事项。
入，检测过程中应始终保持通风。
4、检测时应与设备带电部位保持足够的安全距离。 5、在进行检测时，要防止误碰误动设备。 6、行走中注意脚下，防止踩踏设备管道。 7、检测时避免阳光直接照射或反射进入仪器镜头。
-24-
3、红外检漏仪现场操作
-25-
3、红外检漏仪现场操作
三、环境要求 1、室外检测宜在晴朗天气下进行。 2、环境温度不宜低于+5℃。 3、相对湿度不宜大于80%。
4、检测时风速一般不大于5m/s。
-26-
3、红外检漏仪现场操作 四、检测流程
1、检测仪器是否正常工作，确认电源正常。
2、根据SF6电气设备情况，确定检测部位。
1、红外成像检漏的意义及原理 常态下，SF6是一种无色、无味、无毒，具有较强电负性的气体，灭弧 能力强，绝缘强度高、化学性能稳定，被广泛应用于变压器、断路器、互 感器和组合电器等多种设备中。以SF6气体作为绝缘介质的电气设备，具有 占地面积少，运行中受环境影响小、可靠性高、维护工作量低等优点。但 随着电网中SF6充气设备的增多，由于产品设计制造水平、现场安装质量、
-9-
2、红外检漏仪—FLIR GF306
仪器左视图06
