电动三通球阀-样本
美标三通球阀
（上海工开阀门）
目录
一、美标三通球阀结构图 二、美标三通球阀基本简介 三、美标三通球阀的尺寸图 四、美标三通球阀的工作原理 五、美标三通球阀技术参数
（上海工开阀门）
美标三通球阀结构图
结构图展示
（上海工开阀门）
美标三通球阀简介
美标三通球阀被广泛适用于污水处理、建筑、石油、化工、食品、
医药、轻纺、电力、船舶、冶金、能源系统等管线上，执行器有: 手
动、伞齿轮、蜗轮、气动、电动、液动.连接方式有：法兰、焊接、 对焊、螺纹、丝口、丝扣。
（上海工开阀门）
（上海工开阀门）
美标三通球阀的尺寸图
（上海工开阀门）
美标三通球阀的工作原理
美标三通球阀采用中心结构，在关闭过程中，阀座与球冷酷间的密封比压能迅速增加，从而确保了
密封副的可靠密封。当阀门开启时，阀座与球体能迅速脱离，有效地减小了操作力矩，并使阀座表 面与球面之间的控伤可能性降到最小。
（上海工开阀门）
美标三通球阀技术参数
参考数据 通道位置类型：三通式；
连接方式：法兰，螺纹； 气封试验：0.5~0.7； 工作温度：PTFE<150℃ PTL<300℃； 适用介质:水、油品、蒸汽、硝酸类、醋酸类；

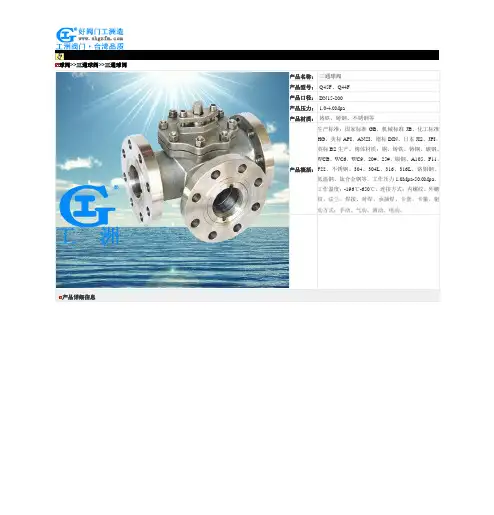

三通球阀-Q44F、Q45F三通球阀
球阀>>三通球阀>>三通球阀产品详细信息球阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
管道的最终控制是阀门。
阀门启闭件控制着介质在管道内的流束方式，阀门流道的形状使阀门具备一定的流量特性，在选型管道系统最适合安装的阀门时必须考虑到这一点。
VN8 系列电动二通阀 三通阀 安装说明说明书
1安装说明-----2019-VN8系列电动二通阀/三通阀技术参数执行器部分工 作 电 源： 220Vac ±10%，110Vac ±10% 24Vac ±10% 50/60Hz控 制 方 式： 开关式(三线两控)，非弹簧复位功能 工作环境温度： 0 ~ 65℃工作相对湿度： 10% ~ 90%RH 无冷凝水 功 率： ≤6W(50Hz)；≤7.5W(60Hz) 动 作 时 间： 开启≤15s ，关闭：≤15s 防 护 等 级： IP42 阀体部分适 用 介 质： 冷、热水或50%乙二醇溶液 介 质 温 度： 0 ~ 94℃ 工作环境温度： 0 ~ 65℃ 工作相对湿度： 10% ~ 90%RH运输储存温度： - 40 ~ 65℃，10% ~ 90%RH 无冷凝水 公 称 压 力： PN20材 质： 阀体和球体 — 锻造黄铜 (HPb59-1) 阀 杆 — 不锈钢 (0Cr18Ni9) 阀 座 — 聚四氟乙烯 (PTFE) O 形密封圈 — 三元乙丙橡胶 (EPDM)命名规则 接线图2霍尼韦尔环境自控产品（天津）有限公司 天津经济技术开发区南海路158号 邮编：300457电话：+86-22-66287000传真：+86-22-25325214说明书如有变动，不另行通知。
-----2019-∙ 产品可以安装在竖直或水平管道上。
∙ 在竖直管道上，产品可以任意位置安装。
∙ 在水平管道上，执行器必须与管道中心线齐平或高于中心线。
∙ 确保在执行器上面留下足够的空间，以便拆卸维修。
∙ 为防止阀体破裂或接套松动，安装或拆卸时需使用板钳或板手在球体的同一侧操作，如右图所示。
∙ VN8系列电动阀是为全封闭式系统设计。
不建议在开式系统使用。
在开式系统里，过多的氧气及氯气溶解会侵蚀阀体材料，形成过早的损坏。
安装注意事项外观尺寸3INSTALLATION MANUAL-----2019-VN8 Series 2-way/3-way FCU ControlValvesProduct Identification System TechnicalActuators:Operation voltage: 220Vac±10%, 110Vac±10% 24Vac±10% 50/60HzControl mode: ON /OFF type (Three wire twocontrol ),Non -Spring returnOperating temperature: 0 ~ 65°COperating relative humidity: 10% ~ 90%RH, no condensating Power: ≤6W(50Hz)；≤7.5W(60Hz) Operating time: Open ≤15s Close ≤15s Protection rating: IP42Valves:Applicable medium: Cold or hot water, up to 50% glycol Medium temperature : 0 ~ 94°C Operating temperature: 0 ~ 65°COperating relative humidity: 10% ~ 90%RHStorage conditions: -40 ~ 65°C, 10% ~ 90%RH, no condensating Nominal pressure: PN20Materials: Valve body or ball - Forged brass(HPb59-1 ) Valve stem - Stainless steel(0Cr18Ni9 )Ball Sealing - Poly tetrae fluoro ethylene(PTFE) O -ring seal - EPDMWiring4Honeywell Environmental & Combustion Controls (Tianjin) Co.,Ltd.No. 158, NanHai RoadTianjin Economic -Technological Development Area Tianjin, 300457, P.R.C. Phone: +86-22-66287000Fax: +86-22-25325214Subject to change without notice.Dimensions (mm)-----2019- Installation Guide∙ The FCU valve can be mounted in any position on a vertical line .∙ If the valve is mounted horizontally, the powerhead must be even with or above the center line of the piping .∙ Make sure to leave enough room above the powerhead to remove the cover for servicing . ∙ To avoid valve breaking or unscrew the end pieces, please operate the spanners on the same side of the valve body during the installation (as the figure on the right) .∙VN8 Series valves are designed for the application to closed system. Use in open system is not recommended. High levels of dissolved oxygen and chlorine round in open systems may erode the valve material and result in premature failure.。
球阀样本(最新)
代号连接方式 内螺纹 外螺纹 法兰 承插焊 对焊 对夹 卡箍卡套NWFH SH BCKT6.连接型式代号注：密封副中两密封面材料不同时，用低硬度材料代号代号铬及铬锰系合金钢硬质合金 铜合金 渗氮钢蒙乃尔合金锡基轴承（巴氏）合金聚四氟乙烯密封面或衬里材料H Y T D M B F橡胶尼龙塑料衬胶衬铅衬搪瓷衬聚全氟乙丙烯衬聚三氟乙烯X N J Q C F46 F3代号密封面或衬里材料8. 密封副材料代号1.01.62.54.06.410.016.032.0101625406410016032015030040060080090015002500A1A3A4A6A8A9A15A251020456511014018010K 20K 45K 65K 110K 140K 180K15030040060080090015002500150Lb 300Lb 400Lb 600Lb 800Lb 900Lb 1500Lb 2500Lb16254064100162540641001625406410016025040016254064100160250400国家标准 美国标准 日本标准 英国标准 法国标准 德国标准MPa 代号 CLASS 代号 K 代号 CLASS 代号 Bar 代号 Bar 代号9.压力等级代号例如：国标阀门 - DN100； 美标阀门 4”；缩径阀门 DN100×80（公称×缩径）；4” ×3”。
（公称×缩径）11.口径：为阀门的公称通径5.角行程气动执行机构代号气动方式代号双作用6H单作用(带复位弹簧)6T两段开两段关6P一段开两段关6V双作用6单作用(带复位弹簧)6K 带手轮传动装置6※W气开 气关6B注：执行机构按用户要求配置手动装置时，在后面加“W”代号结构形式1245768930PY形L形 T形三通式直通式浮动球四通式直通式三通式固定球摆动球直通直通（偏心）T L 半球（V型）7.结构形式代号轨道式M Co C 3C 4Z KQHTi代号C（PN16以上省略）I C 6C 9V P P 8P 1P 3R R 8R 1R 3代号碳钢ZG1Cr5Mo、C5WC6WC9铬钼钒钢铬镍钛钢超低碳铬镍钛钢铬镍钼钛钢超低碳铬镍钼钛钢钛钢蒙耐尔合金LCB LC3LC4灰铸铁可锻铸铁球墨铸铁Cr13系不锈钢铬钼钢低温钢主体材料主体材料10.阀门主体材料代号25、WCB、WCC ZG12Cr1MoV ZG15Cr2Mo1V ZG1G18Ni9Ti CF8、304ZG0G18Ni9TiCF3、304L ZG1G18Ni12Mo2TiCF8M 、316ZG0G18Ni12Mo2FiCF3M 、316LTi HT KTQT Cr13 0506球阀阀门型号及图号的编制方法球阀阀门型号及图号的编制方法1-阀体2-螺柱7-阀杆8-键13-螺钉14-O型圈18-O型圈19-阀座24-阀盖25-下轴对于用户有防火要求的球阀，均设有防火结构。
