耳鼻喉综合治疗台产品技术要求th
耳鼻喉综合治疗台用户需求书

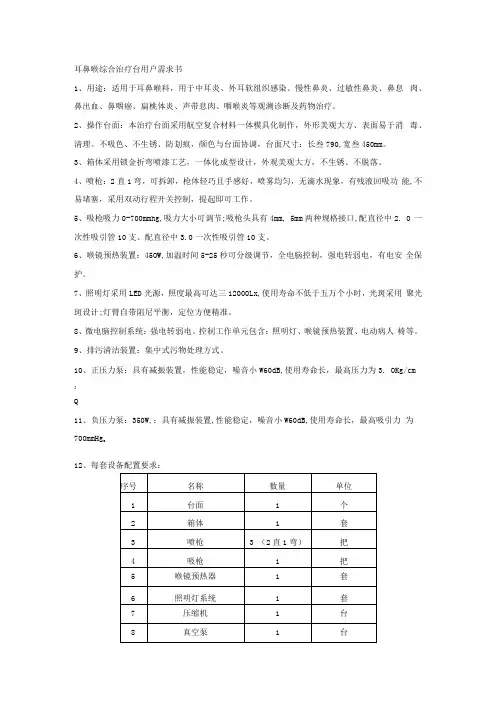

耳鼻喉综合治疗台用户需求书
1、用途：适用于耳鼻喉科，用于中耳炎、外耳软组织感染、慢性鼻炎、过敏性鼻炎、鼻息肉、鼻出血、鼻咽癌、扁桃体炎、声带息肉、咽喉炎等观测诊断及药物治疗。
2、操作台面：本治疗台面采用航空复合材料一体模具化制作，外形美观大方、表面易于消毒、清理。
不吸色、不生锈、防划痕，颜色与台面协调，台面尺寸：长叁790,宽叁450mm。
3、箱体采用锁金折弯喷漆工艺，一体化成型设计，外观美观大方，不生锈、不脱落。
4、喷枪：2直1弯，可拆卸，枪体轻巧且手感好，喷雾均匀，无滴水现象，有残液回吸功能,不易堵塞，采用双动行程开关控制，提起即可工作。
5、吸枪吸力0-700mmhg,吸力大小可调节;吸枪头具有4mm, 5mm两种规格接口,配直径中2. 0 一次性吸引管10支、配直径中3.0一次性吸引管10支。
6、喉镜预热装置：45OW,加温时间5-25秒可分级调节，全电脑控制，强电转弱电，有电安全保护。
7、照明灯采用LED光源，照度最高可达三12000Lx,使用寿命不低于五万个小时，光斑采用聚光斑设计;灯臂自带阻尼平衡，定位方便精准。
8、微电脑控制系统：强电转弱电。
控制工作单元包含：照明灯、喉镜预热装置、电动病人椅等。
9、排污清洁装置：集中式污物处理方式。
10、正压力泵：具有减振装置，性能稳定，噪音小W60dB,使用寿命长，最高压力为3. OKg/cm 2
Q
11、负压力泵：350W,：具有减振装置,性能稳定，噪音小W60dB,使用寿命长，最高吸引力为700mmHg o
12、每套设备配置要求：。
耳鼻喉综合治疗台

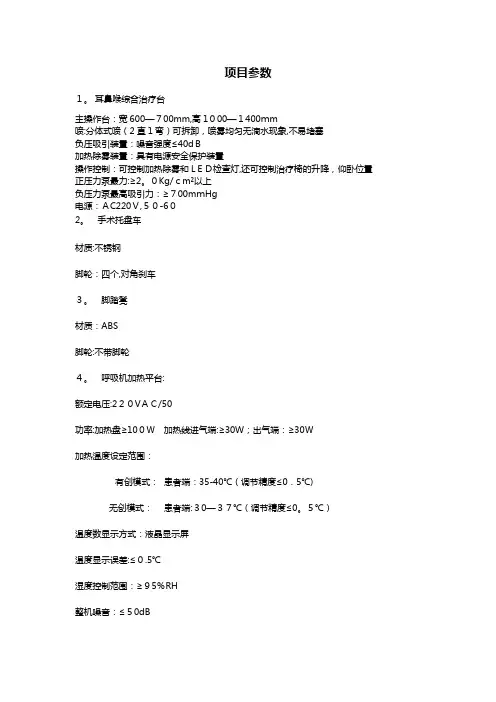

项目参数
１。
耳鼻喉综合治疗台
主操作台：宽600—７00mm,高1０00—１400ｍm
喷:分体式喷（2直1弯）可拆卸，喷雾均匀无滴水现象,不易堵塞
负压吸引装置：噪音强度≤40dＢ
加热除雾装置：具有电源安全保护装置
操作控制：可控制加热除雾和LＥＤ检查灯,还可控制治疗椅的升降，仰卧位置正压力泵最力:≥2。
０Kg/ｃm²以上
负压力泵最高吸引力：≥７00mｍHg
电源：ＡC220Ｖ,５０-6０
2。
手术托盘车
材质:不锈钢
脚轮：四个,对角刹车
３。
脚踏凳
材质：ABS
脚轮:不带脚轮
４。
呼吸机加热平台:
额定电压:2２０VＡＣ/50
功率:加热盘≥10０Ｗ加热线进气端:≥30W；出气端：≥30Ｗ
加热温度设定范围：
有创模式：患者端：35-40℃（调节精度≤0．5℃)
无创模式：患者端:３0—３７℃（调节精度≤0。
５℃）
温度数显示方式：液晶显示屏
温度显示误差:≤０.5℃
湿度控制范围：≥９5％RH
整机噪音：≤５0dB
5．门诊叫号系统：
显示屏:ＬＥD显示屏
显示内容：８行１6字
显示颜色：3。
75单色
配备计算机,可连接医院HIＳ系统的叫号软件，功放及音箱等.。
耳鼻喉科检查治疗台技术参数
附件3：耳鼻喉科检查治疗台技术参数结构组成主机1台、弯头喷枪1支、直头喷枪2支、吸枪1支、吹枪1支、除雾装置1套、射灯及支架1套、托盘1个、0 80棉球缸1个、药水瓶4个2.正常工作条件环境温度:10℃-40℃；
1.2相对湿度：30%〜75%；3 大气压力：700hPa-1060hPa；
2.4电源：电压AC220V±22V,频率50Hz±lHz。
3.基本参数及性能要求正压泵：2.5Kg/cn)2采用进口无油压缩机，体积小、噪音低，具有CE认证。
3.2负压泵：740mmHg (max)具有CE认证。
3.3喷枪、吹枪压力：正压0. 1〜0. 15Mpa可调，压力精度为±0.025 Mpa o4吸枪压力：负压0〜0. 07Mpa可调，压力精度为±0.025 Mpa0
3.5射灯及支架5. 1 射灯照度21X104 LUX；
2.1.2射灯支架:能够180。
旋转，高低可调，无明显晃动。
5.6除雾装置:有温控保护装置，将开关置于热风档，通电能够正常出风。
5.7托盘:容积容1500cn)3。
5.8棉球缸:不锈钢材质，口径①三70。
5.9不锈钢台面，仪器整机尺寸：1530*650*870。
单工位耳鼻喉诊疗台配置及技术参数
单工位耳鼻喉诊疗台配置及技术参数一、耳鼻喉诊疗台技术参数（产品已通过CE认证、ENIS09001:2008ENISO13485:2003+AC:2007）*I、电源：AC220V，50-60HZ，1500VA2、外形尺寸：1750*800*750mm3、正压泵：1台、功率：80W （产品已通过CE认证）*4、负压泵：1台、功率：400W （产品已通过CE认证）*5、喷雾枪：3支、正压》O.IMpa （可手动控制喷药量、枪管任意互换、拆卸、清洗）6、吸引枪：2支、负压》-0.08Mpa （大、小号各一支）7、吹枪：1支、正压》O.IMpa8、无辐射冷光照明灯：1 套（三节万向定位、其立柱为不锈钢材料）9、触摸式间接内镜预热器（除雾装置）： 1 套（可根据工作需要设置时间自动停止工作）1O 、排污装置：1 部、手动排污，污物罐容量：15OOcc、3OOOcc 各一个II、药瓶：4 个、磨沙口玻璃药瓶（透明/棕色）12、不锈钢罐：2个C 80 X80H （mm）（材质304号医用）13、器械盘：1 个不锈钢（整体可移动消毒、方便清洁）14 、正负压力表2 块，正负压力调节钮2个15、工作台面：1畐I」、台面环保型钢化玻璃(豪华亮丽、无药液渗透、比人造大理石环保、不变色、不变形、便于清洁)16、机身为全优质1.5mm钢板烤漆制作17、本机具有降噪静音装置。
噪声w 50db二、耳鼻喉电动病人椅技术参数1、外型尺寸：840X 640x 530m—730mm2、升降范围：530m—730mm3、俯仰范围：900—1800*4、旋转范围：306 o5、重量：125KG三、耳鼻喉内窥镜技术参数(产品已通过CE认证、ENISO9001:2008ENISO13485:2003+AC:2007内窥镜参数表四、250W双孔卤素光源技术参数1、电压：AC95~240 50HZ~60HZ V2、功率：150X 2W3、照度:160000 lx4、灯泡寿命: 50 h5、外型尺寸：280 X 270x 120mm6、包装尺寸：400385220mm7、净重：5.66KG五、摄像机技术参数1 、传感器：1/3 英寸CCD SON（Y 具有防水功能，便于消毒清洗）2、像素：795x 5963、分辨率：520 线4、最低照度：0.8LUX5、白平衡：自动追踪/ 手动锁定6、白平衡范围：3200—10000K7、信噪比：60DB8、亮度调整：4 种9、调整方式：按键调节，LED指示六、HP pavilion p6505cx惠普电脑技术参数1、C PU系列：奔腾双核2、C PU型号：Intel奔腾双核E55003、标称频率：2800MHZ4、内核架构：wolfdale5、核心数量：双核心6、二级缓存：2MB7、前端总线：800MHZ8、制程工艺：45 纳米9、内存大小：2048MB10、内存描述：DDRIII 1333MHZ11、硬盘容量：320GB12、硬盘描述：SATA13、光驱类型：DVD-ROM14、光驱描述：16倍速DVD光驱15、17 寸或19 寸液晶显示器一台16、彩色喷墨打印机一台17、内窥镜图像管理软件下肢康复机器人(肢体智能反馈训练系统)一、技术参数：1.操作系统：Windows CE2.人机界面：12.1 寸彩色触摸屏3.训练驱动装置：松下伺服系统4.训练驱动模式：仿真人体步行曲线函数5.痉挛灵敏度：25~100Nm6.语音生物反馈：真人发音7.电机：2 个伺服电机，3 个直线电机8.床体升降范围：52cm~86cm9.起立角度：0° ~80°10.踏步角度：0° ~25°11.踏步速度：1~80 步/ 分钟12.后仰角度：0° ~10°，13.治疗时间：1~60 分钟，默认值为30 分钟14.踏板可调范围：0~25cm15.规格：L*W*H=260*90*260cm16.承载重量：150kg17.电压：AC220V 50/60Hz18.额定功率：500W19.安全保护装置：300Kg 40mm/s 阻尼器紧急制动按钮20.保险管：3A(220V)二、特点：1.万向踏板：根据病情调节踝关节角度2.本体感觉：简易的调节病人的训练强度和负载大小3.人机界面：12.1 寸彩色触摸屏，便于医生操作及实时跟踪治疗情况4.监测程序：患者发生痉挛，仪器立刻放慢速度并做反向运动。
耳鼻喉科主要设备清单技术参数
耳鼻喉科主要设备清单技术参数耳鼻喉科主要设备清单技术参数第一部分听力计系统技术参数一、技术参数：1、频率范围气导（不配备高频耳机的情况下） 125Hz 至 12000Hz高频 8000 Hz至20000Hz骨导 250Hz 至 8000Hz双耳机 125Hz 至 8000Hz单耳机 250Hz 至 6000Hz2、精度±1%3、总谐波失真≤2% ( 耳机和双耳耳塞机) ≤5%(骨导震动器)4、强度范围气导 -10 dB HL 至 120 dB HL骨导置于乳突 -10 dB HL 至 80 dB HL置于前额 -20 dB HL 至 70 dB HL双耳耳塞机 -10 dB HL 至 110 dB HL单耳耳塞机 -10 dB HL 至 110 dB HL5、掩蔽强度范围( 以有效掩蔽校验)窄带噪声 : 最高dB HL 为测试声以下15 dB(言语掩蔽强度同信号) 白噪声 : 最高dB HL 为测试声以下30 dB (言语掩蔽强度同信号) 6、言语测试：信道1和信道2传声器：用于真人发音言语测试外部接口1和2：接收外部的录音言语材料7、特种测试能力ALT :测试声交替通过信道1和信道2信道1 : 400毫秒开 400毫秒关信道2 : 400毫秒开 400毫秒关SISI : 在选定信道的测试声上每5秒添加200毫秒的强度增量.强度增量值可以是1、2 或5 dB8、交谈和监听交谈 TF ：允许测试者以前面板控制器所确定的强度通过测试传声器向选定的传感器说话。
交谈 TB ：可使测试者听到测试室中被测者的评述意见。
监听：测试者可利用监听耳机或监听扬声器监听信道1、信道2和/或“交谈TB”信号。
二、配置要求：1、测试用耳机（TDH-50P） 1个2、骨导振动器（B71） 1个3、被测试者响使用手拨开关 1个4、测试传声器/监听耳机及螺旋软线 1套5、交谈TB传声器 1个6、备用软线 6英尺，灰色（每套4条） 1套7、电源线 1条8、声场系统 1套第二部分中耳分析仪主要技术参数一、参数要求：1、鼓室压1）探管声:226 Hz,±3%2）声压级: 85.5dBSPL± 2.0dB(在2.0cm3耦合腔中测量)3）谐波失真: < 5%4）声导纳(声顺)范围: 0—3.0cm35）声顺精度: ±5% 或0.1cm3,二者取大值6）气压系统7）压力范围:+200—-400daPa8）压力精度:±10daPa或±15%,二者取大值9）扫描速率:600daPa/秒,在接近鼓室压图峰值时降至200daPa/秒以更好地定义峰值声顺。
耳鼻喉综合治疗台产品技术要求th
耳鼻喉综合治疗台产品技术要求th耳鼻喉综合治疗台组成：一、结构及组成1.2.1组成：治疗台由工作台面及箱体、照明装置（照明灯、灯臂及灯柱）、直型喷枪（含喷瓶及喷枪管）、弯型喷枪（含喷瓶及喷枪管）、吸引枪（含1大1小2个吸引瓶及吸引管）、加热装置、不锈钢器械托盘、不锈钢纱布药棉罐、正压泵、负压吸引泵组成。
1.2.2四款产品型号之间的区别适用范围：本产品为用于耳鼻喉科的诊断和治疗的辅助设备。
1.1 产品型号1.1.1 DUT-3141、DUG-2141、DUM-1141、DUS-1021。
1.1.2产品型号说明1.2 结构组成1.2.1组成：治疗台由工作台面及箱体、照明装置（照明灯、灯臂及灯柱）、直型喷枪（含喷瓶及喷枪管）、弯型喷枪（含喷瓶及喷枪管）、吸引枪（含1大1小2个吸引瓶及吸引管）、加热装置、不锈钢器械托盘、不锈钢纱布药棉罐、正压泵、负压吸引泵组成。
1.2.2四款产品型号之间的区别2.1工作条件a) 环境温度：5 ℃～40 ℃；b) 相对湿度：≤80 %；c) 大气压：860 hPa～1060 hPa；d) 电源：a.c. 220V，50 Hz。
2.2 性能要求2.2.1治疗台的正压表量程、负压表量程、吸引瓶容量、喷瓶容量、不锈钢器械托盘尺寸应符合1.2.2表中的要求。
2.2.2 喷药装置2.2.2.1正压工作值范围：0.05～0.15 MPa。
2.2.2.2正压流量：将压力调节至0.15 MPa工作1 min，流量应不小于2.5ml。
2.2.2.3 压力泵控制：取出喷枪，压力泵启动；放回喷枪，压力泵停止工作。
2.2.2.4喷枪管长度：不小于100 cm。
2.2.3负压吸引装置2.2.3.1 吸引器负压系统的极限负压位在试验条件下应不低于0.09 MPa，且负压值在0.02MPa至极限负压范围内可任意调节选择。
2.2.3.2吸引流量：将压力调节至0.07 MPa工作1 min，流量值不小于1.5L。
耳鼻喉头颈外科综合治疗台
耳鼻喉科检查治疗台功能:治疗台面：采用高级汉白玉玻璃材质，不易刮花，外形美观大方，表面易于消毒，清理. 带医生书写台（整机尺寸1830*720*810mm）机箱：整体模具化制作，高级工程塑料（ABS）材料，人机工学造型，合理环保，美观.1、独立式正、负双压缩机，喷雾、吸引可同时使用，防止交叉感染，并大大提高了压缩机的使用寿命。
2、LED照明灯：（12V10W,聚光，无热辐射，十级调光）可调高度、可调任何角度，其光源可由额带反射镜折射入耳、鼻、咽喉等部位，作检查用。
3、正、负压调节设计，可调喷雾、吸引力的大小。
4、正、负压力表可观察使用时喷雾、吸引力的大小。
5、轻触式按键，大方、整洁，操作方便。
6、吸引污物瓶2500CC，容量大。
7、配备药水瓶容量为30CC，棉球直径为Φ90。
8、内置式的LED冷光源：可接光纤检耳镜、内窥镜、光纤喉镜、照明棒等。
9、喷雾枪：（其流量为3～9ml/min，喷雾锥度不小于20度。
（喷雾装置：喷枪内的药液瓶可配置不同药液，可医治鼻塞、收缩鼻粘膜、鼻充血、咽喉炎及手术前麻醉等作用）。
吸枪：其吸力为0～1000mmHg可调，防回流装置，安全环保，易清洁，有吸力调节指孔，可配3mm、2.5mm的吸引管。
（外挂式吸引装置，可吸除鼻腔分泌物、伤口处血块、脓液等，以保证手术清晰及患处的清洁）。
吹枪：正压可达到0.26Mpa,有压力调节功能（可用于耳咽喉的吹张，创面的干化等）。
10、喉镜预热装置；人工启动动开关，450W低耗能，加热0-180秒可调，到时自动关闭。
烘烤间接喉镜、鼻咽镜，使镜面温度适应人体温度。
（间接喉镜、鼻咽镜可检查鼻咽部或喉部有否存留异物等）。
控制系统：具有智能断电功能即无任何操作的情况下，1小时后进入节电模式，按任意键恢复。
4小时30分钟后自动关机。
椅位在自动运行过程中，如果需要停止运行，可按椅位的任一操作键退出。
所有设置参数均具有断电保护功能。
当供电中断后又恢复时，除了所进行的操作暂时中断外，不会出现安全方面的问题。
武汉麦迪生医疗器械 耳鼻喉科综合治疗台 说明书
耳鼻喉科综合治疗台使用说明书武汉麦迪生医疗器械有限公司2010-01-01产品使用说明书一、产品结构：本产品的主要结构是由正、负压泵、喷枪、收集瓶、药瓶等组成。
主要是用正压泵进行喷药，及用负压泵达到吸引作用。
此产品主要用于耳算喉科的门诊检查，及病房的上药。
本产品本身没有什么禁忌，只是在用药时孕妇应该慎用。
使用时，应该保持机子本身的清洁，以免造成喷药不畅，以及吸引堵塞的情况发生，详细情况在以下进一步说明。
二、安装：安装时，把各个包装箱打开，按照图示进行连接各个部件。
本产品在日常使用中，应该注意保养，首先在每日使用完毕后，应该及时地打扫卫生。
在给喷枪做清扫时，用刷子仔细地清扫干净，最好再浸泡24小时。
在吸引时，注意把马达吸引的污物及时处理，吸引后，用清水把里面的污物冲洗掉，以免堵塞。
定期检查主吸引瓶，当在3/4时应该及时地倒掉污物，以免污物流到马达里，造成故障。
贮存时温度在10℃～30℃，相对湿度范围30-85%，大气压范围在70-106KPa范围。
一般情况下都可以贮存。
使用期限10年以上。
三、如何使用：（1）操作过程1、接上电源，电压为220V；2、打开开关；3、根据需要打开照明灯；4、正确的操作；5、诊疗以后，关上电源开关。
（2）如何喷雾1、提起喷枪，正压泵自动启动。
按动喷枪后的按钮，药液喷出。
2、给喷枪加药时，应该注意用量。
3、加药请注意以下的几个步骤：①如果想卸下药瓶，在它的下面向左放置螺丝可将药瓶卸下来。
②拿起喷枪，向左转药瓶打开。
③把瓶子里装70-80%的药液。
④装好后，按照刚才相反程序将药瓶装好。
4、当喷枪的压力需要调节时，可以转动调节钮控制压力大小。
5、放下喷枪系统自动停止工作。
6、给病人喷药时应先喷1-2次，以保证枪内有药。
7、千万不要让喷枪内的药液太满。
8、不要打开前门及不要在过低处喷药。
（3）如何使用吸引装置1、提起吸引头，负压泵自动开始工作，请不要过大的用力。
2、依据诊治的需要，可以在吸引器上安装不锈钢头及下班头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
耳鼻喉综合治疗台
组成：
一、结构及组成
1.2.1组成：治疗台由工作台面及箱体、照明装置（照明灯、灯臂及灯柱）、直型喷枪（含喷瓶及喷枪管）、弯型喷枪（含喷瓶及喷枪管）、吸引枪（含1大1小2个吸引瓶及吸引管）、加热装置、不锈钢器械托盘、不锈钢纱布药棉罐、正压泵、负压吸引泵组成。
1.2.2四款产品型号之间的区别
适用范围：本产品为用于耳鼻喉科的诊断和治疗的辅助设备。
1.1 产品型号
1.1.1 DUT-3141、DUG-2141、DUM-1141、DUS-1021。
1.1.2产品型号说明
1.2 结构组成
1.2.1组成：治疗台由工作台面及箱体、照明装置（照明灯、灯臂及灯柱）、直型喷枪（含喷瓶及喷枪管）、弯型喷枪（含喷瓶及喷枪管）、吸引枪（含1大1小2个吸引瓶及吸引管）、加热装置、不锈钢器械托盘、不锈钢纱布药棉罐、正压泵、负压吸引泵组成。
1.2.2四款产品型号之间的区别
2.1工作条件
a) 环境温度：5 ℃～40 ℃；
b) 相对湿度：≤80 %；
c) 大气压：860 hPa～1060 hPa；
d) 电源：a.c. 220V，50 Hz。
2.2 性能要求
2.2.1治疗台的正压表量程、负压表量程、吸引瓶容量、喷瓶容量、不锈钢器械托盘尺寸应符合1.2.2表中的要求。
2.2.2 喷药装置
2.2.2.1正压工作值范围：0.05～0.15 MPa。
2.2.2.2正压流量：将压力调节至0.15 MPa工作1 min，流量应不小于2.5ml。
2.2.2.3 压力泵控制：取出喷枪，压力泵启动；放回喷枪，压力泵停止工作。
2.2.2.4喷枪管长度：不小于100 cm。
2.2.3负压吸引装置
2.2.
3.1 吸引器负压系统的极限负压位在试验条件下应不低于0.09 MPa，且负压值在0.02MPa至极限负压范围内可任意调节选择。
2.2.
3.2吸引流量：将压力调节至0.07 MPa工作1 min，流量值不小于1.5L。
2.2.
3.3吸引泵控制：取出吸引枪，吸引泵启动；放回吸引枪，吸引泵停止工作。
2.2.
3.4 吸引管长度：不小于100 cm。
2.2.
3.5吸引器的工作噪声应不大于A声级70 dB。
2.2.
3.6 吸引器必须设有防止液体被吸入泵内的安全装置。
2.2.
3.7 吸引器的各部位均不应有漏油（漏水）现象。
2.2.
3.8 吸引泵的温升应不超过45℃。
2.2.
3.9 吸引器在极限负压的条件下，应能启动运转。
2.2.
3.10对于任何方式密封的瓶塞，当瓶内负压被释放后，均应开启方便。
2.2.
3.11 储液瓶瓶塞上各导管或接头的尺寸、型式和相对位置应保证用橡胶管连接后，不应产生折叠及自行脱落现象，进液导管插入瓶内的深度应较抽气管插入深度长30 mm以上。
2.2.
3.12吸引器所有气路连通用的橡胶管在极限负压作用下，均不得有被吸瘪现象。
2.2.
3.13 吸引器所配用的真空表应符合GB 1226中对精度、测量范围和计量单位的规定。
2.2.4加温装置
2.2.4.1 加温温度：加温装置启动30 s后，距离电加热口5 cm处温度应小于60℃。
2.2.4.2加温装置控制：开启加温开关，加温装置启动。
2.2.5照明装置
2.2.5.1 灯罩表面温度：正常环境温度下，连续使用10 min，灯罩表面温度应小于50℃。
2.2.5.2照明调节范围：水平方向不小于360º；垂直方向不小于20º。
2.2.5.3灯头稳定性：灯头应能在调节范围内任意位置静止。
2.2.5.4 照明灯亮度：工作距离1 m平均照度不得小于800 Lx。
2.2.5.5照明灯臂升降调节范围：垂直方向不小于600 mm。
2.2.5.6照明灯臂旋转调节范围：水平方向不小于180º。
2.3 外观
2.3.1 控制器件功能标志明确、清晰，选钮灵活。
2.3.2外观色泽均匀，无毛刺、无明显划痕。
2.4电气安全要求
应符合GB 9706.1-2007的要求；产品主要安全特征见附录A。
2.5电磁兼容性
应符合YY 0505-2012的要求。
2.6环境试验
应符合GB/T 14710-2009中气候环境II组、机械环境II组及附录B的要求。
