【CN109964627A】自走式棉秆拔除与残膜收集联合作业机【专利】
一种棉秆对行起拔及残膜回收一体收获机构[发明专利]
![一种棉秆对行起拔及残膜回收一体收获机构[发明专利]](https://img.taocdn.com/s3/m/491f64f6c5da50e2534d7f34.png)
专利名称：一种棉秆对行起拔及残膜回收一体收获机构
专利类型：发明专利
发明人：刘金秀,刘恩帅,贺小伟,赵鹏飞,王旭峰,邹帅帅,王龙,胡灿,郭文松,韩林壮
申请号：CN202011269388.7
申请日：20201113
公开号：CN112219546A
公开日：
20210115
专利内容由知识产权出版社提供
摘要：本发明涉及一种棉秆对行起拔及残膜回收一体收获机构，实现对采用密植农艺的田间棉秆进行压秆、拔起、输送及铺条作业。
一体收获机构包括挂接在拖拉机前端的拔秆装置和挂接在拖拉机后端的残膜回收装置；拔秆装置包括拔秆机架、拔秆器、拔秆变速箱、拨禾轮、搅龙、地轮、铲刀和扶禾器；残膜回收装置包括脱膜机架、捡膜器、起膜铲、脱膜器和集膜箱。
本发明能够极大地提高新疆棉农对棉花收获后的后续作业效率，减少机械的使用次数，降低对棉花种植的劳动强度从而提高了棉农的经济效益和棉农的种植积极性，有效地回收残膜还可以改善土壤条件，延长土地的使用寿命，实现土地的可持续发展。
申请人：塔里木大学
地址：843300 新疆维吾尔自治区阿克苏地区阿拉尔市虹桥南路705号
国籍：CN
代理机构：北京中安信知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

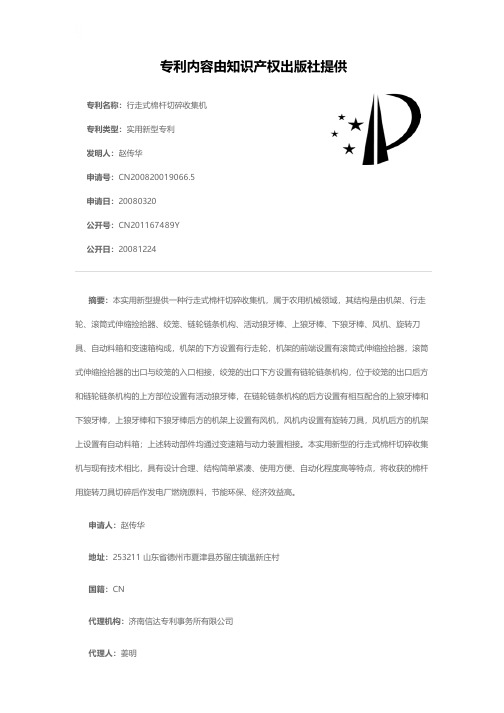

行走式棉杆切碎收集机[实用新型专利]
![行走式棉杆切碎收集机[实用新型专利]](https://img.taocdn.com/s3/m/db41b824da38376bae1fae0f.png)
专利名称：行走式棉杆切碎收集机专利类型：实用新型专利
发明人：赵传华
申请号：CN200820019066.5申请日：20080320
公开号：CN201167489Y
公开日：
20081224
专利内容由知识产权出版社提供
摘要：本实用新型提供一种行走式棉杆切碎收集机，属于农用机械领域，其结构是由机架、行走轮、滚筒式伸缩捡拾器、绞笼、链轮链条机构、活动狼牙棒、上狼牙棒、下狼牙棒、风机、旋转刀具、自动料箱和变速箱构成，机架的下方设置有行走轮，机架的前端设置有滚筒式伸缩捡拾器，滚筒式伸缩捡拾器的出口与绞笼的入口相接，绞笼的出口下方设置有链轮链条机构，位于绞笼的出口后方和链轮链条机构的上方部位设置有活动狼牙棒，在链轮链条机构的后方设置有相互配合的上狼牙棒和下狼牙棒，上狼牙棒和下狼牙棒后方的机架上设置有风机，风机内设置有旋转刀具，风机后方的机架上设置有自动料箱；上述转动部件均通过变速箱与动力装置相接。
本实用新型的行走式棉杆切碎收集机与现有技术相比，具有设计合理、结构简单紧凑、使用方便、自动化程度高等特点，将收获的棉杆用旋转刀具切碎后作发电厂燃烧原料，节能环保、经济效益高。
申请人：赵传华
地址：253211 山东省德州市夏津县苏留庄镇温新庄村
国籍：CN
代理机构：济南信达专利事务所有限公司
代理人：姜明
更多信息请下载全文后查看。

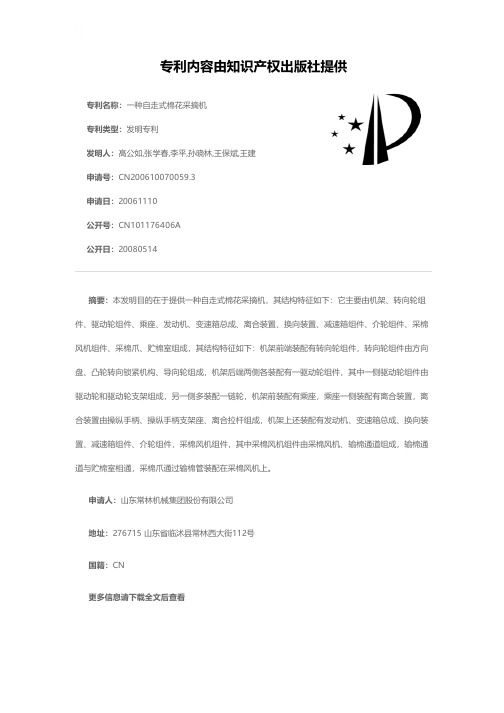

一种自走式棉花采摘机[发明专利]
![一种自走式棉花采摘机[发明专利]](https://img.taocdn.com/s3/m/90ad49f9cc7931b764ce15b9.png)
专利名称：一种自走式棉花采摘机
专利类型：发明专利
发明人：高公如,张学春,李平,孙晓林,王保斌,王建申请号：CN200610070059.3
申请日：20061110
公开号：CN101176406A
公开日：
20080514
专利内容由知识产权出版社提供
摘要：本发明目的在于提供一种自走式棉花采摘机，其结构特征如下：它主要由机架、转向轮组件、驱动轮组件、乘座、发动机、变速箱总成、离合装置、换向装置、减速箱组件、介轮组件、采棉风机组件、采棉爪、贮棉室组成，其结构特征如下：机架前端装配有转向轮组件，转向轮组件由方向盘、凸轮转向锁紧机构、导向轮组成，机架后端两侧各装配有一驱动轮组件，其中一侧驱动轮组件由驱动轮和驱动轮支架组成，另一侧多装配一链轮，机架前装配有乘座，乘座一侧装配有离合装置，离合装置由操纵手柄、操纵手柄支架座、离合拉杆组成，机架上还装配有发动机、变速箱总成、换向装置、减速箱组件、介轮组件，采棉风机组件，其中采棉风机组件由采棉风机、输棉通道组成，输棉通道与贮棉室相通，采棉爪通过输棉管装配在采棉风机上。
申请人：山东常林机械集团股份有限公司
地址：276715 山东省临沭县常林西大街112号
国籍：CN
更多信息请下载全文后查看。

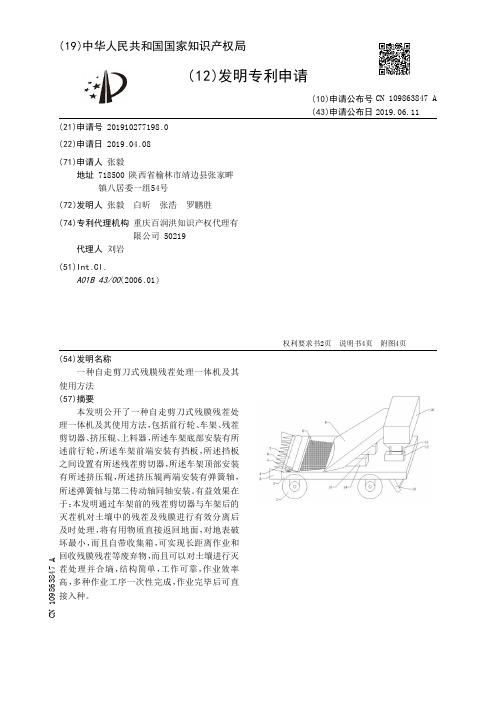

【CN109863847A】一种自走剪刀式残膜残茬处理一体机及其使用方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910277198.0(22)申请日 2019.04.08(71)申请人 张毅地址 718500 陕西省榆林市靖边县张家畔镇八居委一组54号(72)发明人 张毅 白昕 张浩 罗鹏胜 (74)专利代理机构 重庆百润洪知识产权代理有限公司 50219代理人 刘岩(51)Int.Cl.A01B 43/00(2006.01)(54)发明名称一种自走剪刀式残膜残茬处理一体机及其使用方法(57)摘要本发明公开了一种自走剪刀式残膜残茬处理一体机及其使用方法，包括前行轮、车架、残茬剪切器、挤压辊、上料器，所述车架底部安装有所述前行轮，所述车架前端安装有挡板，所述挡板之间设置有所述残茬剪切器，所述车架顶部安装有所述挤压辊，所述挤压辊两端安装有弹簧轴，所述弹簧轴与第二传动轴同轴安装。
有益效果在于：本发明通过车架前的残茬剪切器与车架后的灭茬机对土壤中的残茬及残膜进行有效分离后及时处理，将有用物质直接返回地面，对地表破坏最小，而且自带收集箱，可实现长距离作业和回收残膜残茬等废弃物，而且可以对土壤进行灭茬处理并合墒，结构简单，工作可靠，作业效率高，多种作业工序一次性完成，作业完毕后可直接入种。
权利要求书2页 说明书4页 附图4页CN 109863847 A 2019.06.11C N 109863847A权 利 要 求 书1/2页CN 109863847 A1.一种自走剪刀式残膜残茬处理一体机，其特征在于：包括前行轮(1)、车架(2)、残茬剪切器(4)、挤压辊(7)、上料器(9)，所述车架(2)底部安装有所述前行轮(1)，所述车架(2)前端安装有挡板(3)，所述挡板(3)之间设置有所述残茬剪切器(4)，所述车架(2)顶部安装有所述挤压辊(7)，所述挤压辊(7)两端安装有弹簧轴(5)，所述弹簧轴(5)与第二传动轴(6)同轴安装，所述挤压辊(7)平行后侧设置有过滤筛网(8)，所述过滤筛网(8)后侧安装有所述上料器(9)，所述上料器(9)端部安装有收集箱(10)，所述收集箱(10)侧壁安装有伸缩液压杆(11)，所述伸缩液压杆(11)底部安装有液压千斤顶(12)，所述车架(2)后端安装有灭茬机(13)，所述收集箱(10)底部一侧安装有振动器(14)，所述振动器(14)一侧安装有发动机(15)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910227960.4
(22)申请日 2019.03.25
(71)申请人 农业农村部南京农业机械化研究所
地址 210014 江苏省南京市中山门外柳营
100号
申请人 新疆农垦科学院
(72)发明人 陈明江 曹肆林 王振伟 赵维松
卢勇涛 陈永生 谢虎 韩柏和
(74)专利代理机构 南京同泽专利事务所(特殊
普通合伙) 32245
代理人 赵洪玉
(51)Int.Cl.
A01D 43/08(2006.01)
A01D 43/12(2006.01)
A01B 43/00(2006.01)
(54)发明名称
自走式棉秆拔除与残膜收集联合作业机
(57)摘要
本发明涉及一种自走式棉秆拔除与残膜收
集联合作业机，包括自走式底盘、拔棉秆装置和
残膜回收装置，所述拔棉秆装置的出料端设有出
料绞龙；所述拔棉秆装置包括喂料机构以及由
上、下拔秆辊构成的对辊拔秆机构；所述喂料机
构包括两个平行设置的拨棉秆轮以及固定在两
个拨棉秆轮之间的若干拨棉秆轴，所述拨棉秆轴
沿拨棉秆轮的周向均匀设置；所述拨棉秆轮与上
拔秆辊平行但不同轴，所述拨棉秆轮上设有内齿
轮，所述上拔秆辊上设有与该内齿轮相啮合的外
齿轮以及多个与拨棉秆轴形状匹配的凹槽；工作
时，所述拨棉秆轴转动至上、下拔秆辊之间时正
好陷入一个凹槽内。
本发明具有可降低拔秸秆的
漏拔率、
提高棉秆的拔净率等优点。
权利要求书1页 说明书3页 附图2页CN 109964627 A 2019.07.05
C N 109964627
A
权 利 要 求 书1/1页CN 109964627 A
1.一种自走式棉秆拔除与残膜收集联合作业机，包括自走式底盘以及设置在自走式底盘前端的拔棉秆装置和设置在自走式底盘后端的残膜回收装置，所述拔棉秆装置的出料端设有出料绞龙；所述拔棉秆装置包括喂料机构以及由上、下拔秆辊构成的对辊拔秆机构；其特征在于：所述喂料机构包括两个平行设置的拨棉秆轮以及固定在两个拨棉秆轮之间的若干拨棉秆轴，所述拨棉秆轴沿拨棉秆轮的周向均匀设置；所述拨棉秆轮与上拔秆辊平行但不同轴，所述拨棉秆轮上设有内齿轮，所述上拔秆辊上设有与该内齿轮相啮合的外齿轮以及多个与拨棉秆轴形状匹配的凹槽；工作时，所述拨棉秆轴转动至上、下拔秆辊之间时正好陷入一个凹槽内。
2.根据权利要求1所述的自走式棉秆拔除与残膜收集联合作业机，其特征在于：所述残膜回收装置的前方设有风机，所述风机的出口朝向待回收的地表残膜方向。
3.根据权利要求1所述的自走式棉秆拔除与残膜收集联合作业机，其特征在于：还包括粉碎装置和喷管，所述出料绞龙的出料口与秸秆粉碎装置的入口连接，所述秸秆粉碎装置的出口与喷管的入口连接。
4.根据权利要求1所述的对辊拔秆机构，其特征在于：所述上拔秆辊的直径大于下拔秆辊的直径。
2。
