120t吊
120t汽车吊说明书
120t汽车吊说明书一、产品概述本120t汽车吊是一种高效、实用的起重设备，主要用于各种建筑工地、道路施工、桥梁建设等场合的吊装作业。
本产品具有起重量大、操作简便、稳定性好等特点，是您进行大型设备吊装、重物搬运的理想选择。
二、操作环境1. 操作时应选择平坦、坚实的地面，避免在斜坡、松软或坑洼地面操作。
2. 严禁在斜坡、松软或坑洼地面上进行吊装作业。
3. 操作时应远离高压线、输电线路等危险源，避免发生触电事故。
4. 操作时应保持平稳，避免急加速、急减速等剧烈操作，以免造成设备损坏或安全事故。
三、结构特点1. 本产品采用全钢结构框架，具有高强度、高刚性和高稳定性，能够承受较大的吊装载荷。
2. 采用先进的液压系统，操作灵活、准确，可实现各种复杂的吊装作业。
3. 配备高性能的轮胎和马达，具有良好的越野性能和行驶稳定性。
4. 本产品可根据客户需求进行定制，包括不同的臂长、起重量等参数，以满足不同场合的吊装需求。
四、安全须知1. 操作前应检查设备的各部件是否完好无损，特别是钢丝绳、链条等易损件，如有损坏应及时更换。
2. 操作时应确保配重平衡，避免出现重心不稳等现象，以免造成设备倾覆或安全事故。
3. 严禁超载吊装，应根据载荷重量选择合适的吊具和索具，以确保安全。
4. 操作时应避免在有安全隐患的环境下进行吊装作业，如高空吊装、狭窄区域吊装等。
5. 操作时应保持与被吊装物件的适当距离，避免发生碰撞或刮擦。
6. 在吊装过程中如遇紧急情况，应立即停止操作，采取相应措施排除故障或险情。
7. 操作人员应经过专业培训，熟悉设备性能和操作方法，严禁无证操作或非专业人员操作。
8. 本产品符合国家相关安全标准，已通过相关认证机构的检测和认证，请您放心使用。
五、吊装方法1. 根据被吊装物件的重量和形状选择合适的吊具和索具，并进行相应的安全检查。
2. 根据吊装作业的需求调整吊臂长度和角度，确保吊装作业的安全和稳定。
3. 将索具固定在被吊装物件上，并确保索具牢固可靠。
特雷克斯-德马格AC120-120t汽车吊性能
AC120-1 ALL TERRAIN CRANE1201ALL TERRAIN CRANEAC 120-11234Specifications · Technische Daten · Caractéristiques ·Dati tecnici ·Datos técnicosDimensions ·Abmessungen · Encombrement ·Dimensioni ·Dimensiones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4Option:with modular axle ·Option:mit Zusatzachse ·En option:avec essieu supplémentaire ·Opzione:con asse modulare ·Opción:eje molular . .4Specifications ·Technische Daten ·Caractéristiques ·Dati tecnici ·Datos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6Main boom ·Hauptausleger · Flèche principale ·Braccio base · Pluma principalWorking ranges · Arbeitsbereiche ·Portées ·Campo di lavoro ·Rangos de trabajo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7Lifting capacities ·Tragfähigkeiten ·Capacités de levage ·Portate ·Capacidades de carga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8Technical description ·Technische Beschreibung ·Descriptif technique ·Descrizione tecnica ·Descripción técnicaCarrier · Superstructure ·Optional equipment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16Unterwagen · Oberwagen ·Zusatzausrüstung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17Châssis · Partie supérieure · Equipements optionnels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18Carro · Torretta ·Equipaggiamento opzionale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19Chasis · Superestructura · Equipamiento opcional . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20Main boom extension ·Hauptauslegerverlängerung ·Rallonge de flèche ·Prolunga ·Plumín,extensión de plumaWorking ranges · Arbeitsbereiche ·Portées ·Campo di lavoro ·Rangos de trabajo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11Lifting capacities ·Tragfähigkeiten ·Capacités de levage ·Portate ·Capacidades de carga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12Working ranges · Arbeitsbereiche ·Portées ·Campo di lavoro ·Rangos de trabajo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15DIMENSIONS · ABMESSUNGEN ·ENCOMBREMENT ·DIMENSIONI · DIMENSIONES* with special attachment ·mit Sonderausrüstung ·avec équipement spécial ·con accessorio speciale ·con equipo especialAC 120-1 TOPTION: WITH MODULAR AXLE ·OPTION: MIT ZUSATZACHSE ·EN OPTION: AVEC ESSIEU SUPPLÉMENTAIRE ·OPZIONE: CON ASSE MODULARE ·OPCIÓN: EJE MOLULARSelection of configurations ·Auswahl an Konfigurationen ·Sélection du configurations ·Selezione delle configurazioni · Selección de configuracionesAdditional counterweight ·Zusatzgegengewicht ·Contrepoids supplémentaire ·Contrappeso supplementare ·Contrapeso adicional Base plates ·Abstützplatten ·Plaque de callage ·Piastra stabilizzatori ·Placas baseALL TERRAIN CRANEAC 120-11jihgf edcb aSPECIFICATIONS ·TECHNISCHE DATEN ·CARACTÉRISTIQUES ·DATI TECNICI ·DATOS TÉCNICOSPESI SUGLI ASSI · CARGA POR EJEBasic machine with 17 m main boom extension,hook block,6.2 t counterweight,tyres 16.00 R 25 ·Grundgerät mit Hauptauslegerverlängerung 17 m,Unterflasche,6,2 t Gegengewicht,Bereifung 16.00 R 25 ·Machine de base avec rallonge de flèche 17 m,crochet-moufle,6,2 t de contrepoids,pneumatiques 16.00 R 25 ·Autogrù in assetto stradale con prolunga da 17 m,bozzello,contrappeso da 6,2 t,pneumatici 16.00 R 25 ·Máquina base con 17 m de plumín,extensión de pluma,gancho,contrapeso da 6,2 t,neumáticos de 16.00 R 25Basic machine with hook block,8.2 t counterweight,tyres 16.00 R 25 · Grundgerät mit Unterflasche,8,2 t Gegengewicht,Bereifung 16.00 R 25 ·Machine de base avec crochet-moufle,8,2t de contrepoids,pneumatiques 16.00R 25·Autogrù in assetto stradale con bozzello,contrappeso da 8,2t,pneumatici 16.00 R 25 ·Máquina base con gancho,contrapeso 8,2 t,neumáticos de 16.00 R 25Axles ·Achsen ·Essieux ·Assi ·Ejes 5 x 12 000 kg Total ·Gesamt · Total ·Totale ·Total 60 000 kg WORKING SPEEDS (INFINITEL Y VARIABLE) ·ARBEITSGESCHWINDIGKEITEN (STUFENLOS VELOCITÀ DI LAVORO (A REGOLAZIONE VARIABILE) ·Mechanisms Normal speed High speed 2)Max.permissible line pull 1)Rope diameter /Rope length Antriebe Normalgang Schnellgang 2)Max.zulässiger Seilzug 1)Seil ø / SeillängeMécanismes Marche normale Marche rapide 2)Effort max.admis sur brin 1)Diamètre du câble /Longueur du câble Funzioni Velocità normale Velocità rapida 2)Tiro max.sulla fune 1)Diametro / lunghezza fune Mecanismos Velocidad normal Velocidad rápida 2)Carga máx.por reenvío 1)Diam.cable /long.cable CARRIER PERFORMANCE ·FAHRLEISTUNGEN ·PERFORMANCE DU PORTEUR ·PRESTAZIONI DEL CARRO ·PRESTACIONES DEL VEHÍCULOTravel speed ·Fahrgeschwindigkeit ·Vitesse sur route ·Velocità su strada ·Velocidad de traslación 0 ..85 km /hGradeability ·Steigfähigkeit ·Capacité sur rampes ·Pendenza superabile con gru in assetto stradale ·70 %Pendiente franqueable en orden de transporteHoist I 45 m /min 145 m /min 81 kN 21 mm / 305 mHubwerk ITreuil de levage I Argano I Cabrestante I Hoist II 45 m /min 145 m /min 81 kN 21 mm / 305 mHubwerk IITreuil de levage II Argano II Cabrestante IISlewing · Drehwerk ·Orientation ·Rotazione ·Unidad de giromax.1,7 1/min Boom elevation ·Ausleger-Winkelverstellung ·Relevage de flèche · Angolazione braccio ·Elevación de pluma–1,5°–+82°CROCHET-MOUFLE / BOULET · BOZZELLO /A PALLA ·GANCHO /GANCHO DE TIRO DIRECTORemarks ·Bemerkungen ·Remarques ·Osservazioni ·Observaciones*+ hoist 2 /+ Hubwerk 2 / + treuil de levage 2 /+ argano 2 /+ cabrestante 21)varies depending on national regulations ·variiert je nach Ländervorschrift ·varie en fonction des normes nationales ·varia a secondo delle eventuali norme nazionali ·varía dependiendo de las regulaciones nacionales2)at max.rope’s layer ·auf höchster Lage ·dernière couche du câble de levage sur le treuil ·ad avvolgimento massimo della fune ·En la última vuelta del cableType Possible load 1)Number of sheaves Weight Number of lines Heavy-lift attachment Typ Mögliche Traglast 1)Anzahl der Rollen Gewicht StrangzahlSchwerlasteinrichtung Type Charge possible 1)Nombre de poulies Poids …D“Nombre de brins Equipement levage lourd Tipo Portata possibile 1)N o di pulegge Peso N o max avvolgim.Equipaggiamento pesante Tipo Carga permitida 1)No de poleas Peso Reenvíos máx.Equipo de carga pesada200120,0 t 91750 kg 3,00 m 16 4 add.sheaves /Zusatzrollen /poulies suppl./puleggie suppl./poleas adicionales*100100,0 t 71000 kg 3,00 m 14 2 add.sheaves /Zusatzrollen /poulies suppl./puleggie suppl./poleas adicionales180180,0 t 51930 kg 3,00 m 11 2 add.sheaves /Zusatzrollen /poulies suppl./puleggie suppl./poleas adicionales163155,0 t 31700 kg 3,00 m 17132124,0 t 11550 kg 2,70 m 13118118,0 tSingle line hook /1250 kg2,00 m11Hakengehänge /Boulet / A palla /Gancho de tiro directoRemarks ·Bemerkungen ·Remarques ·Osservazioni ·Observaciones *with special attachment *mit Sonderausrüstung *avec équipement spécial *con accessorio speciale *con equipo especialLIFTING CAPACITIES ·PORTATE ·CAPACIDADES DE CARGAALL TERRAIN CRANEAC 120-1 Array2LIFTING CAPACITIES ·PORTATE ·CAPACIDADES DE CARGAAC120-111AC120-1LIFTING CAPACITIES ·PORTATE ·CAPACIDADES DE CARGAALL TERRAIN CRANEAC 120-1 Array3AC120-113AC 120-114Remarks ·Bemerkungen ·Remarques ·Osservazioni ·Observaciones*Main boom 59 m ·Hauptausleger 59 m ·Flèche principale 59 m ·Braccio base 59 m ·Pluma principal 59 mLIFTING CAPACITIES ·PORTATE ·CAPACIDADES DE CARGAALL TERRAIN CRANEAC 120-13AC120-115AC 120-116TECHNICAL DESCRIPTION Drive / Steering 10 x 6 x 8.Frame Monobox main frame with outrigger boxes integral,of high-strength fine grain structural steel.Outriggers Four hydraulically telescoping outrigger beams with hydraulic jack legs.Engine DaimlerChrysler OM 502 LA water-cooled 8-cylinder engine,output to DIN:350 kW (476 HP) at 1800 1/min,max.torque 2300 Nm at 1300 1/min,certified in compliance with EURO MOT 3a,Tier 3 and CARB.Fuel tank capacity:500 l.Transmission ZF AS-Tronic,electronically automated transmission with automatic clutch,16 forward and 2 reverse speeds with integrated retarder,2-range transfer case,cruise control.AxlesAxle 1:steering; axle 2:with planetary hubs,steering,transverse differential lockout control; axle 3:rigid axle,non-steer; axle 4:with planetary hubs,steering in crab steer mode,longitudinal and transverse differential lockout control; axle 5:with planetary hubs,transverse differential lockout control.SuspensionHydropneumatic suspension,all axles hydraulically blockable.Wheels and tyres 10 wheels fitted with 14.00 R 25 tyres,single wheels on all axles.Steering 10 x 8,ZF dual-circuit semiblock mechanical steering with hydraulic booster and mechanical steering limiter,speed-dependent steering axle 5.For better manoeuvrability axle 4 can be engaged.BrakesTo EC directives.Sustained action brake:hydraulic retarder integrated into gearbox,exhaust brake and constant choke valve,with ABS.Electrical equipment 24 V system.Driver’s cabHighly comfortable ergonomic cab with clearly arranged dashboard,rubber mounted steel cab,corrosion-resistant powder coating with 2-pack top coat.2.75 m wide,2 comfortable seats,with pneumatically sprung and heated driver’s seat incl.head and arm rests,and three-point seat belts,vertically adjustable steering wheel,safety glass used throughout,electric windows,heated and electrically adjustable mirrors,windscreen defroster fans,engine-dependent hot water heater,electric windscreen washer and wiper,roller blinds,radio with CD player,stowage compartment,air-conditioning.EngineWater-cooled 4 cylinder DaimlerChrysler diesel engine OM 904 LA,rating 129 kW (175 HP) at 2200 1/min,torque 675 Nm at 1200-1600 1/min,certified in compliance with EURO MOT 3a,Tier 3 and CARB.Fuel tank capacity:230 l (on superstructure).Hydraulic system Two variable displacement axial piston pumps with automatic power control enabling the operator to engage four independentworking movements simultaneously,separate pump for slewing.Hydraulic oil cooler included as standard.Reservoir capacity:780 l.HoistFixed displacement axial piston hydraulic motor,hoist drum with integrated planetary gear reducer,and spring-applied multi-disk brake.Hydraulic brake,drum rotation indicator.Slew unitHydraulic motor with planetary gear reducer,pedal-operated brake,joystick-actuated free swing,spring-applied holding brake.Boom elevation 1 differential cylinder with automatic lowering brake valve.Crane cabNewly highly comfortable cab with sliding door,roof window and large hinged windscreen; safety glass used throughout; sprung and hydraulically damped operator’s seat with head and arm rests; wiper for windscreen and roof window; self-contained hot water heater with timer and ‘Heizmatic‘ for sensitive heat flow control; dashboard with instrumentation and crane controls,e.g.drumrotation indicator for hoists I and II,load moment limiter,outrigger loading indicator,2 working lights,air-conditioning.The crane cab can be tilted back hydraulically 18°.Main boom Boom base and 5 telescopic sections fabricated from fine grain structural steel; anti-deflection Demag Ovaloid profile.Counterweight 40.4 t,divisible,hydraulically stowable on carrier.Operator aidsElectronic load indicator with graphic display and touchscreen,digital readout for hook load,rated load,boom length and angle,radius,monitoring code to assist in trouble shooting,and analog display to indicate capacity utilization in %,integrated controlsystem for boom telescoping,display for duty charts and theoretical and actual outrigger loading.Working range limitation to certain,pre-defined slew angles,heights and radii (…virtual walls“) included as standard.Drive / Steering 10 x 8 x 8.Runner1.50 m,2-sheaves.Twist arrestorTo untwist the hoist ropes.Heavy lift attachments The max.lifting capacity of the standard crane without heavy lift attachment is 77.5 t (5 sheaves on boom head).Emergency controlInterface for emergency control to recover small loads,incl.transformer.With hydraulic motor and hydraulic pump available on request.Warning light For main boom and attachments.Rooster sheave Sheave on boom head folding to the side of the boom,for single-line operation.Wheels and tyres 16.00 R 25 and 17.5 R 25.Hoist 2Fixed displacement axial piston hydraulic motor,hoist drum with integrated planetary gear reducer,and spring-applied multi-diskbrake.Hydraulic brake,drum rotation indicator.Main boom extension 1 or 2-part foldaway jib,9.1 m or 17.0 m,can be extended to 25.0 m and 33.0 m.0°,20°and 40°offset.Modular axle Allows higher payload.Further options on request!CARRIERSUPERSTRUCTUREOPTIONAL EQUIPMENTAC 120-117ALL TERRAIN CRANEAC 120-14Antrieb / Lenkung 10 x 6 x 8.Rahmen Geschlossenes Kastenprofil mit integrierten Abstützkästen aus hochfestem Feinkornbaustahl.Abstützung 4-Punkt-Abstützung,hydraulisch horizontal und vertikal auszufahrende Abstützungen.Motor Wassergekühlter 8-Zylinder DaimlerChrysler Motor OM 502 LA,Leistung nach DIN:350 kW (476 PS) bei 1800 1/min,max.Dreh-moment 2300 Nm bei 1300 1/min,Zertifizierung nach EURO MOT 3a,Tier 3 und CARB.Inhalt des Kraftstoffbehälters:500 l.Getriebe ZF AS-Tronic,automatisiertes Getriebesystem mit automatischer Kupplung,16 Vorwärts- und 2Rückwärtsgängen und integriertem Retarder,2-stufiges Verteilergetriebe,Tempomat.Achsen Achse 1:lenkbar; Achse 2:Planetenachse,lenkbar,Querdifferentialsperre; Achse 3:starre Achse,nicht lenkbar; Achse 4:Planeten-achse,lenkbar im Hundegang,Quer- und Längsdifferentialsperre; Achse 5:Planetenachse,lenkbar,Querdifferentialsperre.Federung Hydropneumatische Federung,alle Achsen hydraulisch blockierbar.Bereifung 10-fach,14.00 R 25,alle Achsen einfachbereift.Lenkung 10 x 8,ZF-Zweikreis-Hydro-Halbblocklenkung mit mechanischer Lenkbegrenzung,geschwindigkeitsabhängige Lenkung der 5.Achse.Achse 4 kann zum Rangieren zugeschaltet werden.Bremsen Nach EG-Richtlinien.Dauerbremse:Hydraulischer Retarder im Getriebe integriert,Auspuffklappenbremse und Motor-Konstantdrossel,mit ABS.Elektrische Anlage Betriebsspannung 24 Volt.FahrerkabineKomfortkabine mit ergonomisch gestaltetem Innenraum und übersichtlicher Armaturentafel,elastisch gelagert,Kabine aus Stahl-blech,korrosionsresistente Pulverlackbeschichtung mit 2K-Decklack.2,75 m breit,2 Sitze,Komfortausstattung mit pneumatisch gefedertem und beheizbarem Fahrersitz inkl.Nackenstützen,Armlehnen und Dreipunktsicherheitsgurten,höhenverstellbares Lenk-rad,rundum Sicherheitsverglasung,elektrische Fensterheber,heizbare und elektrisch verstellbare Spiegel,Defrosterdüsen für die Windschutzscheibe,motorabhängige Warmwasserheizung,elektrische Scheibenwisch- und -waschanlage,Sonnenblenden,Radio-CD-Player,Ablagefach,Klimaanlage.MotorWassergekühlter 4-Zylinder DaimlerChrysler OM 904 LA,Leistung 129 kW (175 PS) bei 2200 1/min,Drehmoment 675 Nm bei 1200-1600 1/min,Zertifizierung nach EURO MOT 3a,Tier 3 und CARB.Kraftstoffbehälter:230 l im Oberwagen.Hydraulikanlage Zwei leistungsgeregelte Axialkolben-Verstellpumpen für vier gleichzeitige,unabhängige Arbeitsbewegungen,separate Pumpe fürdas Drehwerk.Hydraulikölkühler ist Standard.Tankinhalt:780 l.Hubwerk Hydraulik-Axialkolben-Konstantmotor,Hubwerkstrommel mit integriertem Planetengetriebe und federbelasteter Lamellenbremse.Hydraulische Bremse,Drehmelder.Drehwerk Hydromotor mit Planetengetriebe,Fußbremse über Steuerhebel umschaltbar auf Freilauf,federbelastete Haltebremse.Wippwerk 1 Differentialzylinder mit lastdrucküberkompensiertem Senk-Bremsventil.Krankabine Neue Komfortkabine mit Schiebetür,Dachfenster und großem ausstellbarem Frontfenster,rundum Sicherheitsverglasung,gefederterund hydraulisch gedämpfter Fahrersitz mit Armlehnen und Kopfstützen,Scheibenwischer für Front- und Dachscheibe,motorunab-hängige Warmwasserheizung mit Zeitschaltuhr und Heizmatic für feindosierte Warmluftverteilung über die vorhandenen Luftkanäle.Armaturentafel mit Kontrollinstrumenten und Bestätigungsorganen,u.a.Drehmelder für die Hubwerke I und II,Lastmomentbegren-zer,Stützdruckanzeige,2 Arbeitsscheinwerfer,Klimaanlage.Die Krankabine kann hydraulisch um 18°nach hinten gekippt werden.Hauptausleger Grundkasten und 5 Teleskope aus Feinkornbaustahl,beulsteifer Demag-Ovaloidquerschnitt.Gegengewicht 40,4 t,teilbar,hydraulisch auf dem Kran ablegbar.Sicherheitseinrichtungen Elektronischer Lastmomentbegrenzer mit Graphik-Display und Touchscreen-Monitor sowie digitaler Anzeige für Hakenlast,Nenn-traglast,Auslegerlänge und -winkel,Ausladung.Anzeigecode für defekte Baugruppen und zusätzlichen Analoganzeiger für die Auslastung in %.Integriertes Teleskopierleitsystem sowie Anzeige von Traglasttabellen und rechnerischen Stützkräften sowie der tatsächlichen Stützkraft.Serienmäßige Arbeitsbereichsbegrenzung (Einschränkung der Kranarbeit auf bestimmte vorher zu definierende Arbeitsstellungen des Kran-Drehwinkels,Höhenbegrenzung,Radiusbegrenzung,…virtuelle Wände“).Antrieb / Lenkung 10 x 8 x 8.Montagespitze 1,50 m 2-rollig.DrallfängerZum Entdrallen der Hubseile.Schwerlasteinrichtungen Die max.Traglast des Serienkrans ohne Schwerlasteinrichtung beträgt 77,5 t (5 Seilrollen im Hauptauslegerkopf).Notbetätigungs-Schnittstelle für Notbetätigungseinrichtung zum Bergen von kleinen Lasten,mit Transformator.Auf Wunsch verfügbar mit Hydraulik-einrichtungMotor und Hydraulik-Pumpe.Positionsleuchte Für Hauptausleger bzw.Einrichtungen.Kopfrolle Seitlich klappbare Seilrolle am Hauptauslegerkopf für einsträngigen Betrieb.Bereifung 16.00 R 25 und 17.5 R 25.Hubwerk 2Hydraulik-Axialkolben-Konstantmotor,Hubwerkstrommel mit integriertem Planetengetriebe und federbelasteter Lamellenbremse.Hydraulische Bremse,Drehmelder.Hauptausleger-Seitlich klappbar,1- oder 2-teilige Spitze,9,1 m oder 17,0 m,verlängerbar auf 25,0 m und 33,0 m.verlängerung Einstellbereich 0°,20°und 40°.Zusatzachse Ermöglicht höheres Transportgewicht.Weitere Zusatzausrüstungen auf Anfrage!AC 120-118DESCRIPTIF TECHNIQUE Entraînement / Direction 10 x 6 x 8.Cadre-châssis Construction sous forme de caissons soudés fermés,comprenant les logements des poutres de calage et réalisés en tôle d’acier deconstruction de haute résistance,à grains fins.Calage 4 poutres hydrauliques à extension horizontale et vérins verticaux.Moteur Moteur 8 cylindres DaimlerChrysler OM 502 LA,à refroidissement par eau,puissance suivant DIN :350kW (476CV) à 1800 1/min,couple max.2300 Nm à 1300 1/min,certifié en conformité avec EURO MOT 3a,Tier 3 et CARB.Réservoir de carburant :500 l.Boîte de vitesses ZF AS-Tronic,boîte automatique,à embrayage automatique,16 vitesses AV et 2 AR avec ralentisseur intégré,boîte de transfert à2 rapports,régulateur de vitesse.Ponts et essieux Essieu 1 :directeur; essieu 2 :à planétaires,directeur,blocage de différentiel transversal; essieu 3 :rigide,non-directeur;essieu 4 :à planétaires,directeur en marche en crabe,blocage de différentiel transversal et longitudinal; essieu 5 :à planétaires,directeur,blocage de différentiel transversal.Suspension Suspension hydropneumatique,tous les essieux avec blocage hydraulique.Roues et pneumatiques 10 roues 14.00 R 25,tous les essieux avec roues simples.Direction 10 x 8,ZF à servo-commande hydraulique,du type demi-bloc,à double circuit,avec butée mechanique,braquage de l’essieu 5en fonction de la vitesse.L’essieu 4 peut être enclenché pour manoeuvrer.Freinage Conforme aux normes CE.Frein continu :ralentisseur hydraulique intégré dans la transmission,frein moteur sur échappement etsoupape d’étranglement,avec ABS.Installation électrique Système 24 V.Cabine châssis Cabine grand confort,ergonomique avec tableau de bord clair et lisible,en tôle d’acier,à suspension élastique,peinture anti-corrosion composée d’une sous-couche chargée de poudre et d’une couche finale à rgeur 2,75 m,2 siègesconfortables,siège conducteur chauffant à suspension pneumatique,avec appuis-tête,accoudoirs et ceintures de sécurité 3 points,volant réglable en hauteur,vitrage de sécurité panoramique,lève-vitres électriques,rétroviseurs extérieurs chauffants et réglables électriquement,dégivreur de pare-brise,chauffage à eau chaude indépendant du moteur,lave-glace et essui-glace électriques,pares-soleil,radio CD,case de rangement,climatisation.MoteurMoteur diesel 4 cylindres DaimlerChrysler OM 904 LA à refroidissement par eau,puissance 129 kW (175CV) à 2200 1/min,couple 675 Nm à 1200-1600 1/min,certifié en conformité avec EURO MOT 3a,Tier 3 et CARB.Réservoir de carburant :230l (sur le partie supérieure).Installation hydraulique Deux pompes hydrauliques à pistons axiaux et à débit variable,à régulation automatique,permettant l’indépendance comme lasimultanéité de quatre mouvements de la grue,pompe séparée pour le mécanisme d‘orientation.Radiateur à huile hydraulique de série.Reservoir hydraulique :780 l.Mécanisme de levage Moteur à pistons axiaux et à débit constant,tambour avec réducteur à planétaires intégré et frein à ressorts à disques multiples.Frein hydraulique,contrôleur de rotation.Mécanisme d‘orientation Moteur hydraulique avec réducteur à planétaires,frein à pédale,orientation à course libre actionnable au moyen du levier decommande,frein de tourelle à ressorts.Mécanisme de relevage 1 vérin différentiel,descente contrôlée au moyen d’un soupape de feinage automatique.Cabine tourelle Cabine grand confort avec porte coulissante,fenêtre de toit et large pare-brise relevable; vitrage de sécurité panoramique; siègegrutier suspendu et amorti hydrauliquement avec appui-tête et accoudoirs; essuis-glace pour pare-brise et vitre de toit; chauffage à eau chaude indépendant du moteur avec interrupteur à minuterie et ‘Heizmatic‘ pour une distribution d’air chaud bien dosée;tableau de bord avec instruments et témoins de marche tels que contrôleur de rotation pour treuils I et II,contrôleur d’état de charge,indicateur de force de calage; 2phares de travail, cabine tourelle est basculable hydrauliquement 18°vers l’arrière.Flèche principale Caisson de base et 5 éléments télescopiques,en tôle d’acier de construction à grains fins; profil ovoïdal Demag résistant au voile-ment.Contrepoids 40,4 t,divisible,déposable hydrauliquement.Sécurités Contrôleur d’état de charge électronique avec écran à affichage graphique et écran tactile,témoins digitaux indiquant la charge aucrochet,la charge nominale,la portée,la longueur et l’angle de la flèche,indicateur de défaut par code et indicateur analogique du degré d‘utilisation en %,contrôleur intégré de télescopage,indicateur des tableaux de charges et des forces de calage théoriques et réelles.Limitation de portée à certains angles d‘orientation,hauteurs et portées prédéterminés (…murs virtuels“) inclus de série.Entraînement / Direction 10 x 8 x 8.Potence1,50 m,2 poulies.Dispositif antigiratoire Pour empêcher la rotation des câbles de levage.Equipements levages La capacité de levage maximale de la grue standard,sans équipement levages lourds,est de 77,5 t lourds(5 poulies en tête de flèche).Commande d‘urgenceInterface pour la commande d'urgence permettant la remontée de petites charges,y compris transformateur.Disponible avec moteur hydraulique et pompe hydraulique,sur demande.Feu de position Pour la flèche principale et les équipements.Poulie rabattable Poulie en tête de flèche rabattable latéralement,pour levages à brin simple.Roues et pneumatiques 16.00 R 25 et 17.5 R 25.Mécanisme de levage 2Moteur à pistons axiaux et à débit constant,tambour avec réducteur à planétaires intégré et frein à ressorts à disques multiples.Frein hydraulique,contrôleur de rotation.Rallonge de flèche Repliable sur le côté,en 1ou 2éléments,de 9,1 m ou 17,0m,rallonge extensible jusqu’à 25,0m et 33,0m.Inclinaison 0°,20°et 40°.Essieu supplémentaire Permet de transporter plus de contrepoids.Équipements optionnels supplémentaires sur demande!CHÂSSISPARTIE SUPÉRIEUREEQUIPEMENTS OPTIONNELSAC 120-119ALL TERRAIN CRANEAC 120-14Trazione / Sterzo 10 x 6 x 8.Telaio Costruzione scatolata e saldata comprendente le casse degli stabilizzatori,realizzata in lamiera d’acciaio ad alta resistenza a grana fine.Stabilizzatori Quattro travi ad estensione idraulica orizzontale con cilindri idraulici verticali.MotoreDiesel 8 cilindri DaimlerChrysler OM 502 LA,raffreddato ad acqua.Potenza secondo DIN:350 kW (476 HP) a 1800 giri/min,coppia massima:2300 Nm a 1300 giri/min,con certificazione conforme alle norme EURO MOT 3a,Tier 3 e CARB.Serbatoio carburante:500 litri.Trasmissione Cambio automatico ZF AS-Tronic,16 marce avanti e 2 retromarce con retarder integrato,riduttore di distribuzione a due rapporti,cruise control.AssiAssi 1:sterzante; asse 2:motore,sterzante con blocco differenziale trasversale; asse 3:non motore,non sterzante; asse 4:motore,sterzante in caso di marcia a granchio,blocco longitudinale e trasversale del differenziale; asse 5:motore,blocco trasversale del differenziale.SospensioniIdropneumatiche su tutti gli assi e con blocco idraulico.Ruote e pneumatici 10 ruote con pneumatici da 14.00 R 25,ruote singole.Sterzo 10 x 8,sterzo idraulico ZF a doppio circuito con limitazione di sterzo meccanico,sterzatura in funzione della velocità,asse 5 con funzione di sterzo indipendente degli assi,l’asse 4 puo’ essere occupato per una migliore manovrabilità.FreniIn conformità alle normative CE.Freno continuo:retarder idraulico integrato nel cambio,freno sul tubo di scappamento e valvola di strozzatura costante,con sistema antibloccaggio.Impianto elettrico 24 V.Cabina di guidaCabina in lamiera d’acciaio a sospensione elastica ampia ed ergonomica con quadro comandi di facile lettura,verniciatura resistente alla corrosione,larghezza 2,75 m,due sedili confortevoli,sedile conduttore riscaldato con sospensione pneumatica,poggiatesta e braccioli,cinture di sicurezza a tre punti,volante registrabile in altezza,vetri di sicurezza,alzacristalli elettrici,specchietti esterni riscaldabili e regolabili elettricamente,impianto di sbrinamento parabrezza,riscaldamento ad acqua calda dipendente dal motore,impianto tergicristalli e di lavaggio elettrico,tendine parasole,radio con lettore CD,cassetto portaoggetti ,aria condizionata.MotoreDiesel a 4 cilindri DaimlerChrysler OM 904 LA,raffreddato ad acqua.Potenza:129 kW (175 HP) a 2200 giri/min.,coppia 675 Nm a 1200-1600 giri/min,con certificazione conforme alle norme EURO MOT 3a,Tier 3 e CARB.Serbatoio:230 l (sulla torretta).Sistema idraulico Due pompe a pistoni assiali a portata variabile che consentono 4 movimenti di lavoro simultanei ed indipendenti ed una pompa separata per la rotazione.Radiatore olio idraulico standard.Serbatoio carburante:780 l.ArganoMotore idraulico a pistoni assiali a portata costante,tamburo con riduttore a planetari,freno lamellare,freno idraulico,segnalatore rotazione tamburo.RotazioneMotore idraulico con riduttore a planetari,freno a pedale,rotazione libera tramite leva,freno a molla.Sollevamento braccio 1 cilindro differenziale,discesa controllata a seconda del carico mediante valvola di frenatura pilotata.Cabina torrettaCabina spaziosa di nuova concezione con porta scorrevole,finestra sul tetto e grande parabrezza sollevabile,vetri di sicurezza,sedile operatore con sospensione pneumatica con poggiatesta e braccioli; tergicristalli per parabrezza e finestra tetto,riscaldamento ad acqua autonomo con timer e termostato; quadro strumenti di comando e controllo dei movimenti della gru,ad esempio indicatore rotazione argano I e II,limitatore di carico,indicatore pressione stabilizzatori,2 fari lavoro,aria cabina è inclinabile idraulicamente di 18°.Braccio base Braccio base e 5 elementi telescopici in lamiera d’acciaio a grana fine,profilo Demag ad alta resistenza.Contrappeso40,4 t,divisibile,stivabile idraulicamente sul carro.Dispositivi di sicurezzaLimitatore di carico elettronico con display grafico e comandi touchscreen,indicatori digitali del carico sospeso e nominale,della lunghezza e angolo braccio e dello sbraccio,visualizzazione codice errore per analisi problemi ed indicatore analogico della percentuale di portata impiegata,sistema di controllo integrato per sfilamento braccio,visualizzazione delle tabelle di portata e delle portate teoriche ed effettive degli stabilizzatori.Limitazione area di lavoro di serie per angoli di rotazione,altezze e sbracci prestabiliti (…muri virtuali“).Trazione / Sterzo 10 x 8 x 8.Runner1,50 m,a due pulegge.Dispositivo antirotazione Per impedire la rotazione delle funi di sollevamento.Equipaggiamento pesante La massima portata della gru standard senza equipaggiamento pesante è 77,5 t (5 pulegge sulla testa braccio).Comando d’emergenzaInterfaccia per controllo d’emergenza per recupero piccoli carichi,compreso trasformatore.Con motore idraulico e pompa idraulica disponibile su richiesta.Luce di segnalazione Per braccio e accessori.Testina ad 1 puleggia Puleggia addizionale sulla testa braccio ripiegabile lato braccio,per operazioni con gancio a palla.Pneumatici Da 16.00 R 25 e 17.5 R 25.Secondo argano Motore idraulico a pistoni assiali e a portata costante,tamburo azionato mediante un riduttore a planetari con freno lamellare.Freno idraulico,indicatore rotazione tamburo.Prolunga braccio Prolunga braccio ripiegabile ad uno o due elementi,9,1 m o 17,0 m,estendibile a 25,0 m e 33,0 m.Inclinabile a 0°,20°e 40 °.Asse modulare Permette carichi maggiori.Ulteriori opzionali su richiesta!。
中联QY120T吊车全参数
中联牌ZLJ5550JQZ120H汽车起重机产品介绍书QY120H633长沙中联重科工程起重机公司中联牌QY120H633汽车起重机1.产品特点QY120H汽车起重机是我公司为适应市场需求，运用多年设计制造移动式起重机的技术结晶并结合国际先进技术设计开发的高性能、高可靠性起重机。
该产品是机电液系统高度集中的高科技产品，并融合了部分全地面起重机技术。
它将以其卓越的操纵性能、极佳的微动性能、巨大的起重能力和超常的起升高度而活跃于我国经济建设的各个领域。
该产品适用于化工、矿山、油田、港口码头、建筑工地等场所的起重作业和安装工程。
该产品不适合于电磁波较强的地区。
该产品是一种全回转、伸缩动臂式、电液比例控制的汽车起重机。
采用本公司自制的全驾五桥专用汽车底盘，视野宽广，装饰豪华舒适，三桥驱动，三桥转向。
控制系统采用最新的带负载反馈电液比例换向阀及多联柱塞变量泵，开式、闭式结合的变量系统，使得各执行机构的工作能力充分发挥，双摇杆操纵，能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作，极大地提高了起重机的工作效率。
具有操作轻便、灵活，工作平稳可靠，无级调速等特点。
在液压系统中，设有溢流阀、平衡阀、液压锁、制动阀等安全装置，以防油路过载及避免由于油管破裂而引起的意外事故发生。
本产品还配备了力矩限制器等多种安全装置和齐全的照明系统，可保证操作安全可靠，并便于夜间作业。
2. 整机规格2.1产品型号汽车行业型号： ZLJ5550JQZ120H工程行业型号： QY120H产品特征号： QY120H6332.2 主要技术参数2.3额定起重量表表1-12.4 行驶状态外形尺寸图（尺寸单位：mm)3.上车部分规格3.1主臂及伸缩机构六节椭圆形箱形截面主臂，由进口WELDOX 960E的高强度结构钢焊接而成。
起重性能强大。
主臂头部滑轮组基本倍率为14，最大倍率为16（增加一个附加滑轮）最大倍率：16 单缸插销程序自动控制式伸缩机构，机械互锁，顺序伸缩。

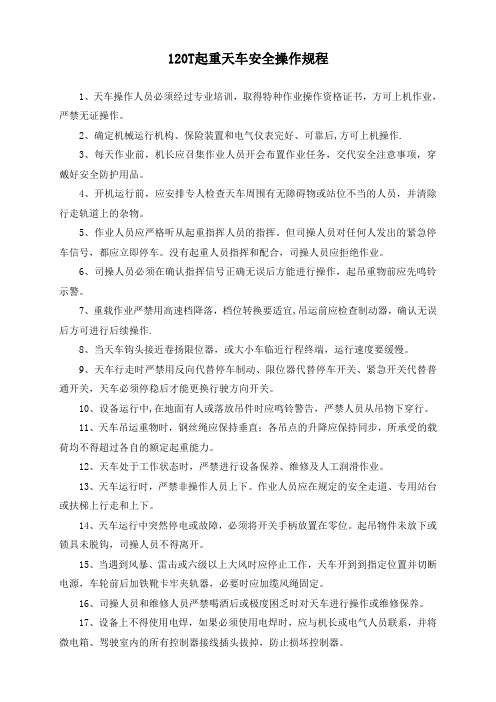

120T起重天车安全操作规程
120T起重天车安全操作规程1、天车操作人员必须经过专业培训，取得特种作业操作资格证书，方可上机作业，严禁无证操作。
2、确定机械运行机构、保险装置和电气仪表完好、可靠后,方可上机操作.3、每天作业前，机长应召集作业人员开会布置作业任务，交代安全注意事项，穿戴好安全防护用品。
4、开机运行前，应安排专人检查天车周围有无障碍物或站位不当的人员，并清除行走轨道上的杂物。
5、作业人员应严格听从起重指挥人员的指挥。
但司操人员对任何人发出的紧急停车信号，都应立即停车。
没有起重人员指挥和配合，司操人员应拒绝作业。
6、司操人员必须在确认指挥信号正确无误后方能进行操作，起吊重物前应先鸣铃示警。
7、重载作业严禁用高速档降落，档位转换要适宜,吊运前应检查制动器，确认无误后方可进行后续操作.8、当天车钩头接近卷扬限位器，或大小车临近行程终端，运行速度要缓慢。
9、天车行走时严禁用反向代替停车制动、限位器代替停车开关、紧急开关代替普通开关，天车必须停稳后才能更换行驶方向开关。
10、设备运行中,在地面有人或落放吊件时应鸣铃警告，严禁人员从吊物下穿行。
11、天车吊运重物时，钢丝绳应保持垂直；各吊点的升降应保持同步，所承受的载荷均不得超过各自的额定起重能力。
12、天车处于工作状态时，严禁进行设备保养、维修及人工润滑作业。
13、天车运行时，严禁非操作人员上下。
作业人员应在规定的安全走道、专用站台或扶梯上行走和上下。
14、天车运行中突然停电或故障，必须将开关手柄放置在零位。
起吊物件未放下或锁具未脱钩，司操人员不得离开。
15、当遇到风暴、雷击或六级以上大风时应停止工作，天车开到到指定位置并切断电源，车轮前后加铁靴卡牢夹轨器，必要时应加缆风绳固定。
16、司操人员和维修人员严禁喝酒后或极度困乏时对天车进行操作或维修保养。
17、设备上不得使用电焊，如果必须使用电焊时，应与机长或电气人员联系，并将微电箱、驾驶室内的所有控制器接线插头拔掉，防止损坏控制器。
汽车吊性能表(全)
8吨汽车起重机性能表2之迟辟智美创作20吨汽车吊机额定性能表325吨汽车起重机起重性能表（主臂）430吨汽车起重机性能表（一）650吨汽车起重机性能表（主表）880吨汽车起重机起重性能表(一)10100t汽车吊性能表12120吨汽车起重机起重性能表14150吨汽车起重机性能表(一)15150吨汽车起重机性能表(二)16160t汽车吊性能表17200吨汽车吊车18260吨吊车性能表19LTM1300/1-300t全液压汽车吊机20LTM1500-500t全液压汽车吊机23LTM1500-500t全液压汽车吊机248吨汽车起重机性能表以下工况仅供参考，实际请与本公司业务员联系！20吨汽车吊机额定性能表以下工况仅供参考，实际请与本公司业务员联系！25吨汽车起重机起重性能表（主臂）以下工况仅供参考，实际请与本公司业务员联系！(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)25吨汽车起重机起重性能表（副臂）30吨汽车起重机性能表（一）以下工况仅供参考，实际请与本公司业务员联系！(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)30吨汽车起重机性能表（二）注：1、若副臂在工作位置，但仍用主臂吊装，主臂的起重性能应相应的减去1.4t 2、使用副臂吊装时，主臂的角度不得年夜于45，否则将倾翻50吨汽车起重机性能表（主表）以下工况仅供参考，实际请与本公司业务员联系！(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)50吨汽车起重机性能表（副臂）80吨汽车起重机起重性能表(一)以下工况仅供参考，实际请与本公司业务员联系！80吨汽车起重机起重性能表(二)100t汽车吊性能表120吨汽车起重机起重性能表以下工况仅供参考，实际请与本公司业务员联系！150吨汽车起重机性能表(一)以下工况仅供参考，实际请与本公司业务员联系！(注:本表内红字及红字以上栏目的数字为吊臂强度所决定,其下面栏目数字为倾翻力矩决定)150吨汽车起重机性能表(二)200吨汽车吊车LTM1300/1-300t全液压汽车吊机LTM1300/1-300t全液压汽车吊机主臂额定性能表：支腿开距×、旋转角度=360°、标准配重以下工况仅供参考，实际请与本公司业务员联系！LTM1500-500t全液压汽车吊机主臂额定性能表1：支腿开距=10×9.6m、旋转角度=360°、标准配重=135t.以下工况仅供参考，实际请与本公司业务员联系！LTM1500-500t全液压汽车吊机主臂额定性能表2：支腿开距=10×9.6m、旋转角度=360°、标准配重=135t.。
中联120吨履带吊QUY120 技术参数
QUY120桁架臂液压履带起重机
1．主机
- 最大起重量 （带16m主臂）------------------------------------------------120 ton
- 提升力矩-------------------------------------------------600 ton-m
- 主、副及变幅卷筒
1) 最大单绳拉力 ------------------------------------------------------------15.8 ton
2) 最大绳速----------------------------------------------114/57 m/min
3．安全设备 - 卷筒棘爪 - 主臂防倾杆 - 主臂过卷自动停止装置 - 吊钩过卷自动停止装置 - 回转锁销 - 喇叭 - 过载报警器
4．其他 - 空调 - 电子燃油泵 - 工具组 - 英文操作手册
- 自由下放------------------------------------------------------------------------无自由下放
- 运输尺寸 （长×宽×高）-------------------------------------9020 × 3300 × 3020mm
3) 钢丝绳长度--------------------------------------------------------------主Φ26mm /270m
副Φ26mm /210m
4) 制动器类型-----------------------------------------------------------------湿式
120t桅杆吊使用说明书要点
120t桅杆式起重机使用说明书中铁大桥局集团武汉桥机有限公司二OO四年元月在使用起重机之前：请仔细阅读此“使用说明书”目录1、主要技术参数 (1)2、主要结构及工作原理 (2)3、电气系统 (4)4、安全系统 (5)5、操作说明 (6)6、维护说明 (7)7、故障及处理 (8)8、随机工具清单 (8)9、易损件清单 (9)10、附图 (9)本起重机为固定桅杆式起重机，可以实现主、副钩的起升、变幅和回转功能，同时可以实现主钩的起升与回转、回转与变幅的复合动作。
起重机传动方式为电-机械传动，控制方便，造价适中，维护简单。
起重机总功率：209kw，总重为180t。
一、主要技术参数：（一）整机参数：1．工作级别：A42．最大起重量：120t （臂长44m时）3．最大起升高度：本机安装平台以上49m（55m臂长状态时，平台至钩底距离）本机安装平台以下22m（钩底至水面标高）4．吊臂长度：55m/44m5．整机电源：三相四线制209kW 380V 50Hz6. 整机重量：180t（二）主起升机构：1．额定起重量：80t2．钢丝绳倍率：吊重120t时为10，吊重80t时为63．钢丝绳型号：34-NAT-18×19S+IWR-1770 不旋转钢丝绳4．卷扬机型号：JK-16A钢丝绳额定拉力：160KN钢丝绳外层速度：25/50m/min容绳量：520m电机型式、功率：YZR型双速，75kW/55kW卷扬机重量：9.0t5．主钩起升速度： 4.2m/min6．工作幅度：55m 臂长时12.9m～47m44m臂长时10.7m～38m7．起重量×幅度55m臂长时：80t×32m65t×41m55t×47m44m臂长时：120t×21m（三）变幅机构：1．钢丝绳倍率：102．钢丝绳号：34-NAT-6×37S+IWR-1770-ZS-728-483-GB/T89183．卷扬机型号：JM-16B钢丝绳额定拉力：160KN钢丝绳外层速度：12m/min容绳量：380m电机型式、功率：YZR型45kW卷扬机重量：7.5t4．变幅速度：2m/min5．变幅角度：35°~78.6°（四）副起升机构：1．额定起重量：15t2．副起升倍率： 23．副钩起升速度12m/min4．钢丝绳号：28-NAT-18×7+FC-1770 不旋转钢丝绳5．卷扬机型号：JK-10钢丝绳额定拉力：100KN容绳量：160m电机型式、功率：45kW卷扬机重量： 5.5t（五）回转机构：1．电机功率：2×22kW2．回转速度：0.2 r/min3．回转角度：±95°二、主要结构及工作原理：本起重机由吊臂、立柱、后拉杆、底盘、主起升机构、副起升机构、回转机构、变幅机构、司机室及电气控制系统等组成（见附图1）。
中联QY120T吊车参数_图文(精)
中联牌ZLJ5550JQZ120H汽车起重机产品介绍书QY120H633长沙中联重科工程起重机公司中联牌QY120H633汽车起重机1.产品特点QY120H汽车起重机是我公司为适应市场需求,运用多年设计制造移动式起重机的技术结晶并结合国际先进技术设计开发的高性能、高可靠性起重机。
该产品是机电液系统高度集中的高科技产品,并融合了部分全地面起重机技术。
它将以其卓越的操纵性能、极佳的微动性能、巨大的起重能力和超常的起升高度而活跃于我国经济建设的各个领域。
该产品适用于化工、矿山、油田、港口码头、建筑工地等场所的起重作业和安装工程。
该产品不适合于电磁波较强的地区。
该产品是一种全回转、伸缩动臂式、电液比例控制的汽车起重机。
采用本公司自制的全驾五桥专用汽车底盘,视野宽广,装饰豪华舒适,三桥驱动,三桥转向。
控制系统采用最新的带负载反馈电液比例换向阀及多联柱塞变量泵,开式、闭式结合的变量系统,使得各执行机构的工作能力充分发挥,双摇杆操纵,能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作,极大地提高了起重机的工作效率。
具有操作轻便、灵活,工作平稳可靠,无级调速等特点。
在液压系统中,设有溢流阀、平衡阀、液压锁、制动阀等安全装置,以防油路过载及避免由于油管破裂而引起的意外事故发生。
本产品还配备了力矩限制器等多种安全装置和齐全的照明系统,可保证操作安全可靠,并便于夜间作业。
2. 整机规格2.1产品型号汽车行业型号: ZLJ5550JQZ120H工程行业型号: QY120H产品特征号: QY120H6332.2 主要技术参数项目数值备注工作性能参数最大额定总起重量kg 120000基本臂最大起重力矩kN.m 4586.4 6m幅度主臂最大起升高度m 58.5 不考虑吊臂变形,括号内数值为加上加长臂的值副臂最大起升高度m 77 / (85工作速度主卷扬单绳最大速度m/min 115 第四层副卷扬单绳最大速度m/min 70 第三层起重臂伸出时间s ≥460起重臂起臂时间s ≥70回转速度r/min ≤1.5行驶参数最高行驶速度km/h 72最大爬坡度% 40最小转弯直径m 23最小离地间隙mm 280自由加速烟度排放限值FSN ≤2.0 GB14761.6-1993 尾气排放限值符合标准规定GB3847-2005GB 17691-2005 国Ⅲ百公里油耗L 70质量参数行驶状态自重(总质量kg 54900 整车整备质量kg 54770 前桥轴荷kg 19900 后桥轴荷kg 35000尺寸参数外形尺寸(长×宽×高 mm 14690×3000×3900支腿纵向距离m 7.67支腿横向距离m 7.3(全伸、5.0(半伸主臂长m 12.8 ~57.5主臂仰角°-1.5 ~82副臂长m 11、18.6副臂+加长臂m 26.6副臂安装角°0、30底盘型号ZLJ5551 特征号:ZLJ5551H3 类别二类发动机型号OM501LA.3/18额定功率kW/r/min320 1800r/min时最大输出扭矩N.m/r/min 2100 1080r/min时生产企业长沙中联重工科技发展股份有限公司2.3额定起重量表表1-1单位:吨工作幅度(m主臂(m支腿全伸,0t配重,0360作业12.8 16.9 21.0 25.1 29.2 33.3 37.4 41.5 45.6 49.7 53.8 57.5 3.0 110.090.0 90.03.5 100.090.0 85.0 70.04.0 87.0 85.0 80.0 64.04.5 81.0 78.0 68.0 59.0 55.05.0 73.0 70.0 56.0 51.0 50.0 43.56.0 51.0 49.0 43.0 43.0 42.8 42.0 35.07.0 36.0 35.0 32.5 32.0 32.0 32.5 31.0 25.58.0 27.0 27.0 25.0 25.0 25.5 26.0 24.0 24.0 22.59.0 21.0 21.0 20.0 20.0 20.0 21.0 20.0 19.5 19.5 18.410.0 16.5 17.0 16.0 16.0 17.0 17.2 16.5 16.4 16.0 16.2 15.0 12.5 12.0 11.5 10.5 11.0 12.0 12.5 12.0 13.0 12.0 12.0 12.5 11.0 14.0 8.0 7.2 8.0 8.5 9.5 8.8 8.5 9.0 9.0 9.5 9.5 16.0 4.5 5.5 6.0 7.0 6.5 6.5 6.6 7.0 7.0 7.2 18.0 3.0 3.8 4.5 5.5 5.0 4.8 5.0 5.2 5.6 5.8 20.0 2.5 3.2 4.0 3.5 3.5 3.8 4.0 4.5 4.5 22.0 1.5 2.1 3.0 2.5 2.5 2.8 3.0 3.5 3.5 24.0 1.4 2.0 1.7 1.8 2.0 2.2 2.5 2.6 26.0 1.3 1.2 1.5 2.0 2.0 28.0 1.2 1.4 30.032.034.036.038.040.042.044.046.048.050.052.0倍率16 14 12 10 8 7 6 5 4 3 2 2 Ⅰ0 0 1 1 1 1 2 2 2 2 2 3 Ⅱ0 1 1 1 1 1 1 2 2 2 2 3 Ⅲ0 0 0 1 1 1 1 1 2 2 2 3 Ⅳ0 0 0 0 1 1 1 1 1 2 2 3 Ⅴ0 0 0 0 0 1 1 1 1 1 2 3 吊钩120t 90t 55t 20t表1-2单位:吨工作幅度(m主臂(m支腿全伸,10t配重,0360作业12.8 16.9 21.0 25.1 29.2 33.3 37.4 41.5 45.6 49.7 53.8 57.5 3.0 112.090.0 90.03.5 105.090.0 85.0 65.04.0 95.0 88.0 80.0 62.04.5 87.0 82.0 75.0 59.0 55.05.0 78.0 75.5 69.0 55.0 50.0 45.06.0 63.0 61.0 60.0 52.0 48.0 41.0 35.07.0 52.0 50.0 46.0 46.0 45.0 38.0 33.0 26.08.0 40.0 38.0 36.0 36.0 36.0 36.5 31.5 25.0 23.09.0 31.0 31.0 29.0 29.0 29.5 30.0 28.0 24.0 22.0 18.010.0 25.0 26.0 24.0 24.0 24.5 25.0 24.0 23.0 20.0 16.0 15.012.0 17.0 17.0 17.2 18.0 18.5 18.0 17.5 18.0 15.0 14.0 12.0 14.0 12.0 12.0 13.0 14.0 14.5 14.0 13.5 13.0 13.5 12.0 11.0 16.0 9.0 9.5 10.5 11.0 11.0 10.0 11.0 11.2 11.5 10.0 18.0 7.0 7.5 8.5 9.0 8.5 8.5 8.7 9.0 9.5 9.0 20.0 6.0 6.5 7.2 7.0 7.0 7.0 7.5 8.0 8.0 22.0 4.5 5.3 6.0 5.5 5.5 5.8 6.0 6.5 6.5 24.0 4.1 4.5 4.2 4.3 4.6 5.0 5.5 5.2 26.0 3.0 3.6 3.5 3.5 3.6 4.0 4.5 4.5 28.0 2.8 2.5 2.6 2.8 3.2 3.6 3.5 30.0 2.0 2.0 2.0 2.2 2.5 3.0 3.0 32.0 1.4 1.5 1.5 2.0 2.3 2.5 34.0 1.2 1.5 1.8 2.0 36.0 1.0 1.5 1.5 38.0 1.0 1.0 40.042.044.046.048.050.052.0倍率16 14 12 10 8 7 6 5 4 3 2 2 Ⅰ0 0 1 1 1 1 2 2 2 2 2 3 Ⅱ0 1 1 1 1 1 1 2 2 2 2 3 Ⅲ0 0 0 1 1 1 1 1 2 2 2 3 Ⅳ0 0 0 0 1 1 1 1 1 2 2 3 Ⅴ0 0 0 0 0 1 1 1 1 1 2 3 吊钩120t 90t 55t 20t工作幅度(m主臂(m支腿全伸,24t配重,0360作业12.8 16.9 21.0 25.1 29.2 33.3 37.4 41.5 45.6 49.7 53.8 57.53.0 115.090.0 90.03.5 110.090.0 85.0 70.04.0 100.090.0 80.0 65.04.5 90.0 85.0 75.0 60.0 55.05.0 80.0 80.0 70.0 57.0 51.0 46.06.0 70.0 70.0 64.0 54.0 50.0 42.0 36.07.0 60.0 60.0 57.0 50.0 46.5 40.0 33.5 26.08.0 50.0 50.0 50.0 45.0 44.0 37.0 32.2 25.5 23.09.0 40.0 41.0 42.0 40.0 40.0 35.0 30.0 25.0 22.0 18.010.0 35.0 35.8 35.2 34.0 34.0 30.5 27.6 24.0 20.0 16.5 15.012.0 26.0 25.6 26.5 27.0 27.3 25.0 22.0 19.0 15.2 14.0 12.0 14.0 20.0 19.0 20.0 20.0 20.5 21.0 20.0 17.2 14.0 13.0 11.0 16.0 15.0 16.0 16.2 16.5 17.0 16.8 15.7 12.8 12.0 10.5 18.0 12.0 12.4 12.6 13.0 13.5 13.5 13.8 12.0 11.0 10.0 20.0 10.2 10.5 10.5 11.0 11.0 11.3 11.5 10.5 9.5 22.0 8.0 8.2 8.5 9.0 9.2 9.4 9.7 10.0 8.5 24.0 7.0 7.2 7.6 7.8 8.0 8.2 8.5 8.0 26.0 5.3 5.7 6.2 6.5 6.6 7.0 7.3 7.5 28.0 4.7 5.4 5.4 5.5 5.8 6.3 7.0 30.0 3.8 4.5 4.5 4.7 5.0 5.4 6.0 32.0 3.5 3.7 3.9 4.1 4.6 5.0 34.0 3.0 3.0 3.2 3.5 4.0 4.5 36.0 2.4 2.6 3.0 3.4 3.8 38.0 2.0 2.2 2.4 2.8 3.2 40.0 1.7 2.0 2.4 2.8 42.0 1.2 1.5 1.8 2.4 44.0 1.2 1.5 2.0 46.0 1.0 1.3 1.5 48.0 1.0 1.2 50.0 1.0 52.0倍率16 14 12 10 8 7 6 5 4 3 2 2 Ⅰ0 0 1 1 1 1 2 2 2 2 2 3 Ⅱ0 1 1 1 1 1 1 2 2 2 2 3 Ⅲ0 0 0 1 1 1 1 1 2 2 2 3 Ⅳ0 0 0 0 1 1 1 1 1 2 2 3 Ⅴ0 0 0 0 0 1 1 1 1 1 2 3 吊钩120t 90t 55t 20t工作幅度(m主臂(m支腿全伸,32t配重,0360作业12.8 16.9 21.0 25.1 29.2 33.3 37.4 41.5 45.6 49.7 53.8 57.53.0 120.090.0 83.03.5 112.0 90.0 83.0 70.04.0 102.0 90.0 83.0 64.04.5 95.0 83.0 78.0 60.0 55.05.0 87.0 76.0 70.0 55.0 51.0 46.06.0 74.0 70.0 63.5 52.0 50.0 42.0 36.07.0 62.0 62.0 57.5 47.0 46.5 40.0 33.5 26.08.0 53.0 53.0 51.0 43.0 44.0 37.0 32.2 25.5 23.09.0 47.0 46.0 44.0 38.0 40.0 35.0 30.0 25.0 22.0 18.010.0 39.0 41.0 40.0 35.0 34.0 30.5 27.6 24.0 20.0 16.5 15.012.0 30.0 30.0 30.0 30.0 27.5 25.0 22.0 19.0 15.2 14.0 12.5 14.0 23.0 23.0 23.0 23.0 23.3 22.8 20.0 17.2 14.0 13.0 11.0 16.0 17.5 18.0 18.0 18.4 18.4 17.0 15.7 12.8 12.0 10.5 18.0 14.0 14.5 14.5 14.8 15.5 15.5 14.3 12.0 11.0 10.0 20.0 11.5 12.0 12.2 12.8 12.8 12.5 11.5 10.5 9.5 22.0 9.5 10.0 10.5 10.7 10.7 11.0 10.5 10.0 8.5 24.0 8.0 8.5 9.0 9.0 9.2 9.5 9.7 8.0 26.0 6.5 7.2 7.7 7.6 7.8 8.2 8.5 7.5 28.0 6.0 6.5 6.5 6.7 7.0 7.4 7.0 30.0 5.0 5.5 5.5 5.7 6.0 6.3 6.4 32.0 4.7 4.7 4.8 5.2 5.5 5.5 34.0 4.0 4.0 4.2 4.4 4.8 4.8 36.0 3.2 3.5 3.8 4.1 4.2 38.0 2.0 2.8 3.2 3.6 3.6 40.0 1.5 2.4 2.7 3.0 3.1 42.0 2.0 2.2 2.6 2.7 44.0 1.8 2.2 2.2 46.0 1.5 1.8 1.9 48.0 1.5 1.6 50.0 1.4 52.0 1.2 倍率16 14 12 10 8 7 6 5 4 3 2 2 Ⅰ0 0 1 1 1 1 2 2 2 2 2 3 Ⅱ0 1 1 1 1 1 1 2 2 2 2 3 Ⅲ0 0 0 1 1 1 1 1 2 2 2 3 Ⅳ0 0 0 0 1 1 1 1 1 2 2 3 Ⅴ0 0 0 0 0 1 1 1 1 1 2 3 吊钩120t 90t 55t 20t工作幅度(m主臂(m支腿全伸,38t配重,0360作业12.8 16.9 21.0 25.1 29.2 33.3 37.4 41.5 45.6 49.7 53.8 57.53.0 120.090.0 83.03.5 115.090.0 83.0 70.04.0 105.090.0 83.0 69.0 55.04.5 96.084.0 78.0 66.0 55.0 45.05.0 90.078.0 70.0 63.0 50.5 45.06.0 78.071.0 63.5 57.0 49.0 41.5 35.07.0 65.064.0 57.5 52.0 46.5 39.5 33.5 26.08.0 55.055.0 52.0 47.0.. 42.5 37.2 32.0 25.5 23.09.0 48.047.0 46.0 43.0 40.0 34.5 30.0 25.0 22.0 18.510.0 42.041.0 41.0 39.5 36.0.. 32.6 27.5 24.3 20.0 16.5 15.012.0 35.5 34.5 34.0 31.5 29.0 24.5 21.8 17.0 15.0 14.0 12.5 14.0 26.6 26.3 27.0 27.5 24.3 22.4 19.0 15.5 14.0 12.4 11.0 16.0 21.0 21.5 22.0 21.6 19.6 17.0 15.6 12.8 11.8 10.5 18.0 17.0 17.5 18.0 18.0 17.5 15.5 14.0 12.0 11.0 10.0 20.0 14.4 14.5 14.8 15.6 14.7 12.5 11.5 10.5 9.5 22.0 12.0 12.2 12.5 13.2 13.2 11.0 10.5 10.0 8.5 24.0 10.4 10.5 11.3 11.2 10.0 9.8 9.5 8.0 26.0 8.6 9.0 9.8 9.6 9.4 9.2 9.2 7.5 28.0 7.7 8.4 8.4 8.5 8.5 8.6 7.0 30.0 6.5 7.2 7.2 7.5 7.8 8.0 6.4 32.0 6.3 6.3 6.5 6.8 7.0 6.0 34.0 5.0 5.5 5.7 6.0 6.3 5.6 36.0 4.7 4.9 5.2 5.6 5.0 38.0 4.0 4.3 4.5 4.8 4.8 40.0 3.8 4.0 4.3 4.4 42.0 3.4 3.4 3.8 3.9 44.0 3.0 3.3 3.4 46.0 2.5 2.9 3.0 48.0 2.5 2.6 50.0 2.0 2.2 52.0 2.0 倍率16 14 12 10 8 7 6 5 4 3 2 2 Ⅰ0 0 1 1 1 1 2 2 2 2 2 3 Ⅱ0 1 1 1 1 1 1 2 2 2 2 3 Ⅲ0 0 0 1 1 1 1 1 2 2 2 3 Ⅳ0 0 0 0 1 1 1 1 1 2 2 3 Ⅴ0 0 0 0 0 1 1 1 1 1 2 3 吊钩120t 90t 55t 20t2.4 行驶状态外形尺寸图(尺寸单位:mm3.上车部分规格3.1主臂及伸缩机构六节椭圆形箱形截面主臂,由进口WELDOX 960E的高强度结构钢焊接而成。
盾构机吊装计算书
附件6：计算书1.单件最重设备起吊计算（1）单件设备最大重量：m=120t。
（2）几何尺寸：6240mm×6240mm×3365mm。
（3）单件最重设备吊装验算图1 中盾吊装示意图工况：主臂（L）=30m；作业半径（R）=10m额定起重量Q=138t(参见性能参数表)计算：G=m×K1+q =120×1.1+2.5=134.5t式中：m=单件最大质量；K1=动载系数，取1.1倍；q=吊索具质量，吊钩2t+索具0.5t；额定起重量Q=138t＞G=134.5t（最大）故：能满足安全吊装载荷要求。
为此选择XGC260履带式起重机能满足盾构机部件吊装要求。
2 钢丝绳选择与校核图2钢丝绳受拉图主吊索具配备：（以质量最大120t为例）主吊钢丝绳规格：6×37-65.0盾构机最大重量为120t，吊具重量为2.5t.总负载Q =120t+2.5t=122.5t主吊钢丝绳受力P：P=QK/(4×sina) =34.57ta=77°（钢丝绳水平夹角），K-动载系数1.1钢丝绳单根实际破断力S =331t钢丝绳安全系数=331 /34.57=9.575，大于吊装规范要求的8倍安全系数，满足吊装安全要求。
（详见《起重机设计规范》（GB/T3811-2008）符合施工要求）。
3.吊扣的选择与校核此次吊装盾构机，选用了6个55T的“Ω”型美式卸扣连接盾构机前盾、中盾的起吊吊耳与起吊钢丝绳，设每个卸扣所承受的负荷为H’，则H’=K1×Q÷4式中K1：动载系数，取K1=1.1，Q：前盾的重量。
则H’=K1×Q÷4=1.1×120÷4=33T<55T因此所选用的6个该型号“Ω”型美式卸扣工作能力是足够的，可以使用。
吊装器具选择如下：（1）美式弓型2.5寸55t卸扣6只。
（2）6×37+1-∮65钢丝绳4根，2根用于主钩吊装，两根用于辅助翻身。
中联QY120T吊车全参数
中联牌ZLJ5550JQZ120H汽车起重机产品介绍书QY120H633中联重科工程起重机公司中联牌QY120H633汽车起重机1.产品特点QY120H汽车起重机是我公司为适应市场需求，运用多年设计制造移动式起重机的技术结晶并结合国际先进技术设计开发的高性能、高可靠性起重机。
该产品是机电液系统高度集中的高科技产品，并融合了部分全地面起重机技术。
它将以其卓越的操纵性能、极佳的微动性能、巨大的起重能力和超常的起升高度而活跃于我国经济建设的各个领域。
该产品适用于化工、矿山、油田、港口码头、建筑工地等场所的起重作业和安装工程。
该产品不适合于电磁波较强的地区。
该产品是一种全回转、伸缩动臂式、电液比例控制的汽车起重机。
采用本公司自制的全驾五桥专用汽车底盘，视野宽广，装饰豪华舒适，三桥驱动，三桥转向。
控制系统采用最新的带负载反馈电液比例换向阀及多联柱塞变量泵，开式、闭式结合的变量系统，使得各执行机构的工作能力充分发挥，双摇杆操纵，能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作，极提高了起重机的工作效率。
具有操作轻便、灵活，工作平稳可靠，无级调速等特点。
在液压系统中，设有溢流阀、平衡阀、液压锁、制动阀等安全装置，以防油路过载及避免由于油管破裂而引起的意外事故发生。
本产品还配备了力矩限制器等多种安全装置和齐全的照明系统，可保证操作安全可靠，并便于夜间作业。
2. 整机规格2.1产品型号汽车行业型号： ZLJ5550JQZ120H工程行业型号： QY120H产品特征号： QY120H6332.2 主要技术参数2.3额定起重量表表1-12.4 行驶状态外形尺寸图（尺寸单位：mm)3.上车部分规格3.1主臂及伸缩机构六节椭圆形箱形截面主臂，由进口WELDOX 960E的高强度结构钢焊接而成。
起重性能强大。
主臂头部滑轮组基本倍率为14，最大倍率为16（增加一个附加滑轮）最大倍率：16 单缸插销程序自动控制式伸缩机构，机械互锁，顺序伸缩。
