对自行车安全警示灯基于DFMA的改进
基于光电传感器元件的自行车防盗报警系统
基于光电传感器元件的自行车防盗报警系统基于光电传感器元件的自行车防盗报警系统，基于光电传感器，辅助以太阳能聚合物大容量移动电源、手机APP控制GPRS网络连接模块、时间继电器以及报警发声器，组成基本框架，灵敏度高，结构简洁，使用便利，易于后期维护，市场前景广阔。
标签：光电传感器；时间继电器；自行车防盗报警现今市面上的报警装置，具有价位高、体积大、难安装、使用不便以及灵敏度低等种种弊端。
我们急需一款物美价廉的报警系统以减少经济损失，优化使用效果。
我们分析研讨，设计出了基于光电传感器元件的自行车防盗报警系统。
本报警系统主要基于光电传感器，辅助以太阳能聚合物大容量移动电源、手机APP 控制GPRS网络连接模块、时间继电器以及报警发声器，组成基本框架。
1 自行车防盗报警系统的硬件组成1.1 对射式光电传感器光电传感器按照按检测方式可分为漫射式、对射式、镜面反射式、槽式光电开关和光纤式光电传感器。
基于自行车防盗报警系统的操作要求，我们选择了包括发射器和接收器，且结构上两者相互分离的对射式光电传感器。
对射式光电传感器的工作原理是当物体经过发射器与接收器之间，光束被遮挡从而中断的情况下会产生一个信号变化，从而起到控制电路通断的作用。
其特点与优势在于对射式光电传感器能够辨别不透明的反光物体，且有效距离较大。
由于所发射的光束跨越感应距离的时间较短且仅一次，所以不易受到干扰。
对射式光电传感器对使用环境的要求很低，外界环境几乎不影响其使用精度，可以使用在条件恶劣的野外或布满灰尘的环境下，符合自行车防盗报警系统的使用环境。
其弊端在于耗电量相对较高，发射器和接收器两个单元均需要分别安装敷设电缆。
1.2 手机APP控制GPRS网络连接模块手机APP控制GPRS网络连接模块能够通过GPRS网络实现手机APP的双向反馈控制。
该设备支持定时、延时、多人控制等功能，实现了手机APP远程控制。
1.2.1 定时设置该GPRS网络连接模块可通过手机APP设置时间，使设备按照设置好的时间开始或结束工作。

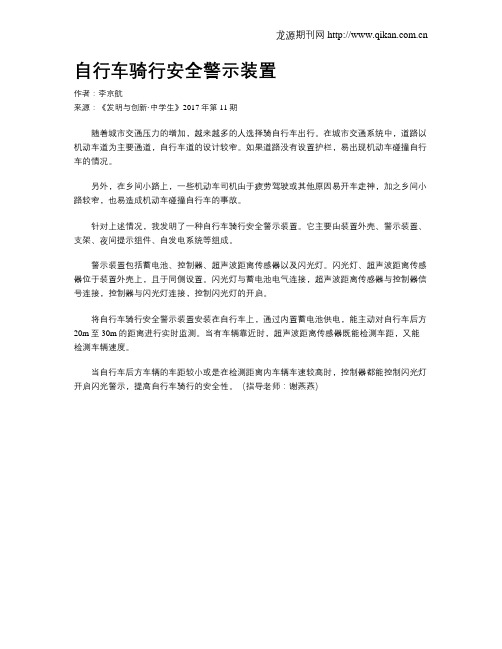

自行车骑行安全警示装置
龙源期刊网
自行车骑行安全警示装置
作者：李京航
来源：《发明与创新·中学生》2017年第11期
随着城市交通压力的增加，越来越多的人选择骑自行车出行。
在城市交通系统中，道路以机动车道为主要通道，自行车道的设计较窄。
如果道路没有设置护栏，易出现机动车碰撞自行车的情况。
另外，在乡间小路上，一些机动车司机由于疲劳驾驶或其他原因易开车走神，加之乡间小路较窄，也易造成机动车碰撞自行车的事故。
针对上述情况，我发明了一种自行车骑行安全警示装置。
它主要由装置外壳、警示装置、支架、夜间提示组件、自发电系统等组成。
警示装置包括蓄电池、控制器、超声波距离传感器以及闪光灯。
闪光灯、超声波距离传感器位于装置外壳上，且于同侧设置。
闪光灯与蓄电池电气连接，超声波距离传感器与控制器信号连接，控制器与闪光灯连接，控制闪光灯的开启。
将自行车骑行安全警示装置安装在自行车上，通过内置蓄电池供电，能主动对自行车后方20m至30m的距离进行实时监测。
当有车辆靠近时，超声波距离传感器既能检测车距，又能
检测车辆速度。
当自行车后方车辆的车距较小或是在检测距离内车辆车速较高时，控制器都能控制闪光灯开启闪光警示，提高自行车骑行的安全性。
（指导老师：谢燕燕）。
基于感知技术的自行车交通安全预警系统研究
基于感知技术的自行车交通安全预警系统研究自行车作为一种环保、健康的交通工具，越来越受到人们的青睐。
但同时，自行车交通事故也随之增加，给骑行者的生命安全带来威胁。
为了提高自行车交通的安全性，许多研究和创新都集中在基于感知技术的自行车交通安全预警系统上，本文将探讨该系统的研究进展和应用前景。
1. 感知技术在自行车交通安全预警系统中，感知技术是关键环节。
感知技术包括图像处理、雷达、红外线等传感器。
通过这些传感器，系统可以实时地获取路况信息、车辆行驶情况等关键数据，为骑行者提供交通预警和安全指导。
2. 实时交通信息采集基于感知技术的自行车交通安全预警系统能够实时采集交通信息，包括车流量、速度、车道堵塞情况等。
通过这些数据，系统可以帮助骑行者选择最安全和最顺畅的路线，避免发生交通事故。
3. 骑行行为监测该系统还可以监测骑行者的行为，如是否佩戴头盔、是否闯红灯等。
通过监测，系统可以发出警示信号，提醒骑行者注意安全，减少交通事故的发生。
4. 碰撞预警基于感知技术的自行车交通安全预警系统还可以提供碰撞预警功能。
当系统检测到可能发生碰撞的情况，会向骑行者发送即时警示，让其做出及时反应，避免伤害。
5. 路线规划和导航该系统还可以根据骑行者的目的地和偏好，提供最佳的路线规划和导航功能。
通过算法和实时数据，系统可以计算出最安全和最便捷的骑行路线，并提供语音导航，帮助骑行者减少迷路和避免危险区域。
6. 应用前景基于感知技术的自行车交通安全预警系统在提高自行车交通安全性方面具有巨大潜力。
随着智能手机和智能手表的普及，这个系统可以与这些设备集成，提供更便捷的使用体验。
此外，该系统还可以与城市的交通管理系统相连接，实现全方位的交通信息共享和整合。
总结起来，基于感知技术的自行车交通安全预警系统可以提供实时交通信息采集、骑行行为监测、碰撞预警、路线规划和导航等功能。
这些创新技术将有助于提高自行车交通的安全性和便捷性。
随着技术的进一步发展和普及，该系统有望在未来成为自行车骑行者不可或缺的安全工具。
(安全生产)对自行车安全警示灯基于DFMA的改进
CAD/CAM 制造信息化技术的理论及应用课程设计（论文）对自行车安全警示灯基于DFMA的改进小组成员：周宇、高巍、周姝、王永指导教师：于华2006年11月30日摘要本文讲述的是对于一款自行车安全尾灯基于DFMA技术的分析与改进。
首先对该车灯的功能进行了简单的描述，对车灯的结构进行了分析，然后基于DFMA技术，从产品的设计与装配两个角度对车灯进行了改进设计。
本文采用CATTIA设计工具，对原始灯型及改进后的灯型进行了软件环境下的建模，通过实物对比，直观准确地说明了基于DFMA技术的分析与改进。
在改进过程中，本文从装配时间，设计制图，工艺制造，力学分析等角度对车灯的改进进行了详细的DFMA分析，实现了对车灯电路板固定方式，灯体与座管连接器的固定方式的改进，从材料成本，装配成本，模具成本三方面对产品设计进行了DFMA优化，一旦应用于实际生产，这必将大大降低产品成本，实现生产商的利益最大化。
关键词：DFMA 尾灯分析改进ABSTRACTAn analysis of the lamp fixed on the back of a bicycle for an alert is presented with a focus on its components and their functions, materials, and other specifications. The methods and paradigms used the analysis of manufacture, assembly, materials selection, cost, times, and other factors followed, and a Design for Manufacture and Assembly (DFMA) method was fully taken into consideration during the process.Keywords: DFMA, Flash Light, Analysis, Change目录第一章前言 (1)1.1自行车警示灯简介 (1)1.1.1功能 (1)1.1.2 使用方法 (1)1.2 DFMA研究的目的和意义 (1)第二章车灯原形分析 (3)2.1 零件............................................................................. 错误!未定义书签。

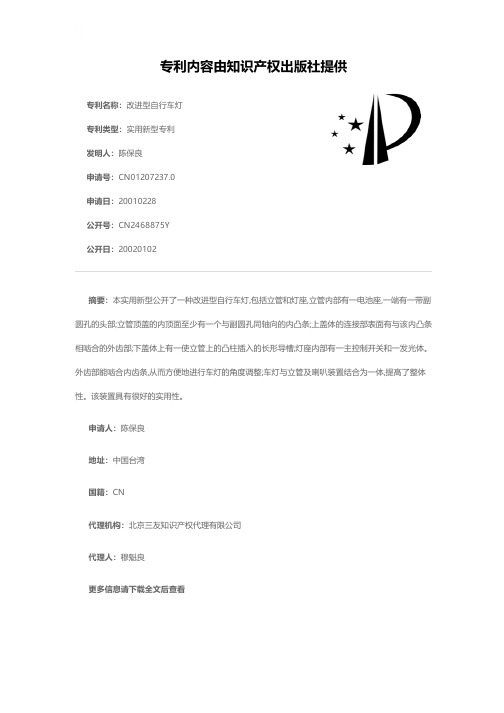

改进型自行车灯[实用新型专利]
![改进型自行车灯[实用新型专利]](https://img.taocdn.com/s3/m/435bbdd943323968001c9290.png)
专利名称：改进型自行车灯专利类型：实用新型专利发明人：陈保良
申请号：CN01207237.0申请日：20010228
公开号：CN2468875Y
公开日：
20020102
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种改进型自行车灯,包括立管和灯座,立管内部有一电池座,一端有一带副圆孔的头部;立管顶盖的内顶面至少有一个与副圆孔同轴向的内凸条;上盖体的连接部表面有与该内凸条相啮合的外齿部;下盖体上有一使立管上的凸柱插入的长形导槽;灯座内部有一主控制开关和一发光体。
外齿部能啮合内齿条,从而方便地进行车灯的角度调整;车灯与立管及喇叭装置结合为一体,提高了整体性。
该装置具有很好的实用性。
申请人：陈保良
地址：中国台湾
国籍：CN
代理机构：北京三友知识产权代理有限公司
代理人：穆魁良
更多信息请下载全文后查看。
