pcb散热方案
电子电路PCB的散热分析与设计
电子电路PCB的散热分析与设计随着科技的不断发展，电子设备已经成为了我们生活中不可或缺的一部分。
然而，在电子设备运行过程中，由于电路板上的元器件会产生大量的热能，如果散热不良，会导致设备性能下降、可靠性降低甚至出现安全问题。
因此，针对电子电路PCB的散热分析与设计至关重要。
本文将结合实际案例，对电子电路PCB的散热问题进行分析和讨论。
电路板的热阻：热阻是表示热量传递难易程度的物理量，值越小表示热量传递越容易。
电路板的热阻主要包括元器件的热阻和电路板本身的热阻，其中元器件的热阻受到其功耗、结点温度等因素的影响。
自然对流：自然对流是指空气在温度差的作用下产生的流动现象。
在电子设备中，自然对流可将热量从电路板表面传递到周围环境中，从而降低电路板温度。
然而，自然对流的散热效果受到空气流动速度、环境温度等因素的影响。
强迫通风：强迫通风是通过风扇等装置强制空气流动，以增强电子设备的散热能力。
强迫通风的散热效果主要取决于风扇的功率、风量等因素。
选择合适的导热材料：导热材料具有将热量从高温区域传导到低温区域的能力，常用的导热材料包括金属、陶瓷、石墨烯等。
在电路板设计中，应根据元器件的功耗和结点温度等因素，选择合适的导热材料。
提高电路板表面的散热能力：提高电路板表面的散热能力可以有效降低电路板的温度。
常用的方法包括增加电路板表面积、加装散热片、使用热管等。
合理安排元器件的布局：元器件的布局对电路板的散热效果有着重要影响。
在布局时，应尽量将高功耗元器件放置在电路板的边缘或中心位置，以方便热量迅速散出。
同时，应避免将高功耗元器件过于集中，以防止局部温度过高。
增强自然对流：自然对流是电路板散热的重要途径之一。
在电路板设计中，应尽量减少对自然对流的阻碍，如避免使用过高的结构、保持电路板表面的平整度等。
可在电路板下方或周围增加通风口或风扇等装置，以增强自然对流的散热效果。
采用强迫通风：强迫通风可以显著提高电子设备的散热能力。
10种PCB散热方法
10种PCB散热方法PCB（Printed Circuit Board）散热是电子产品设计中的一个重要环节，合理的散热方法可以保证电子产品的稳定运行和寿命。
下面将介绍10种常用的PCB散热方法。
1.散热片：在PCB板上加装散热片可以增加散热面积，提高散热效果。
散热片通常由铝、铜等金属材料制成，有助于将热量快速传导到周围的空气中。
2.散热孔：在PCB板上设计散热孔可以增加空气对板块的流动性，加强热量的带走。
合理的散热孔设计可以提高散热效果。
3.散热器：在PCB板的散热元件上安装散热器，可以通过散热器的扩散面积和散热风扇的风力来增加散热效果。
散热器通常由铝合金或铜制成。
4.散热膏：在高功耗元件和散热器之间使用散热膏可以提高导热效果。
散热膏的主要成分是硅油或聚合物，具有良好的导热性能。
5.PCB板设计优化：通过合理的电路布局和优化导线走向，可以减少电路板内部的热量堆积，提高散热效果。
6.板材选择：选择导热性能好的PCB板材料，如金属基板（如铝基板、铜基板等），可以提高热传导效果。
7.强制散热：利用风扇或气流，将空气强制引导到PCB板的散热元件上，增强散热效果。
这种方法适用于功耗较高的电子器件。
8.采用热管：热管是一种利用液体的蒸发冷凝过程来传导热量的器件，可以将热量从高温区域传递到低温区域，进一步提高散热效果。
9.线路板厚度增加：增加PCB板的厚度可以增加板层之间的热容量，降低热量堆积的风险，提高散热效果。
10.外部散热元件：在PCB板附近增加散热元件，如散热风扇或散热片等，可以进一步增加散热面积和风力，提高散热效果。
综上所述，PCB散热是一门综合性的技术，需要从多个角度综合考虑。
通过合理的散热方法和设计优化，可以有效降低电子产品的工作温度，提高其性能和可靠性。

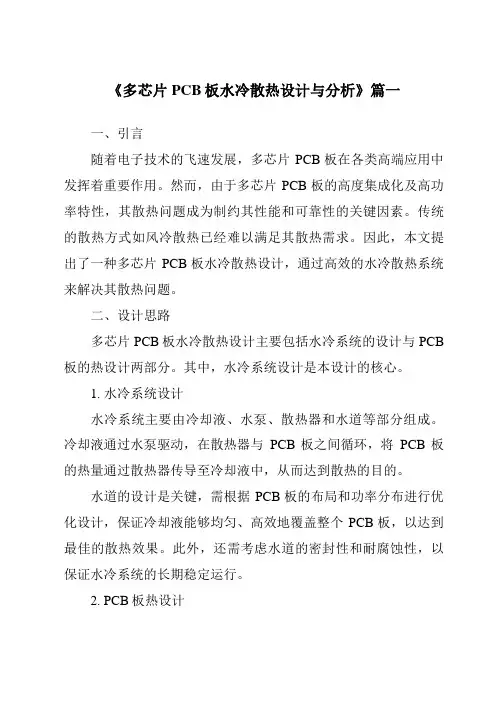

《多芯片PCB板水冷散热设计与分析》范文
《多芯片PCB板水冷散热设计与分析》篇一一、引言随着电子技术的飞速发展，多芯片PCB板在各类高端应用中发挥着重要作用。
然而，由于多芯片PCB板的高度集成化及高功率特性，其散热问题成为制约其性能和可靠性的关键因素。
传统的散热方式如风冷散热已经难以满足其散热需求。
因此，本文提出了一种多芯片PCB板水冷散热设计，通过高效的水冷散热系统来解决其散热问题。
二、设计思路多芯片PCB板水冷散热设计主要包括水冷系统的设计与PCB 板的热设计两部分。
其中，水冷系统设计是本设计的核心。
1. 水冷系统设计水冷系统主要由冷却液、水泵、散热器和水道等部分组成。
冷却液通过水泵驱动，在散热器与PCB板之间循环，将PCB板的热量通过散热器传导至冷却液中，从而达到散热的目的。
水道的设计是关键，需根据PCB板的布局和功率分布进行优化设计，保证冷却液能够均匀、高效地覆盖整个PCB板，以达到最佳的散热效果。
此外，还需考虑水道的密封性和耐腐蚀性，以保证水冷系统的长期稳定运行。
2. PCB板热设计PCB板的热设计主要包括热源分布、热阻降低和热传递等部分。
首先，需对PCB板上的热源进行合理分布，避免局部过热现象的发生。
其次，通过优化PCB板的布局和材料，降低热阻，提高热传递效率。
最后，将水冷系统与PCB板进行良好的热连接，确保热量能够快速、有效地传递至水冷系统中。
三、设计与分析基于上述设计思路，我们进行了多芯片PCB板水冷散热设计的实践。
3. 设计与分析的实践通过CAD软件，我们设计并模拟了整个水冷系统的运行。
我们详细地分析了水道布局，优化了水冷系统的冷却效果。
此外，我们选择了耐腐蚀、耐高温的冷却液和材料，以确保水冷系统的长期稳定运行。
在PCB板的热设计方面，我们根据芯片的功率分布和热源分布进行了详细的布局设计，并选择了导热性能良好的材料。
同时，我们通过仿真分析，验证了设计的热阻降低和热传递效率的优化效果。
通过实际运行测试，我们发现该水冷散热设计能够有效地降低PCB板的温度，提高了其工作稳定性和可靠性。
PCB的热焊盘与散热过孔4种设计形式介绍-基础电子
PCB的热焊盘与散热过孔4种设计形式介绍
-基础电子
PQFN封装底部大面积暴露的热焊盘提供了可靠的焊接面积，PCB底部必须设计与之相对应的热焊盘及传热过孔。
过孔提供散热途径，能够有效地将热量从芯片传导到PCB上。
热过孔设计：孔的数量及尺寸取决于器件的应用场合、芯片功率大小、电性能要求，根据热性能仿真，建议散热过孔的间距在1.0～12mm，尺寸为0.3～0.3mm散热过孔有4种设计形式如图所示。
图（a）、（b）使用干殿阻焊膜从过孔顶部或底部阻焊，图（c）使用液态感光（LPI）阻焊膜从底部填充，图（d）采用“贯通孔”。
4种散热过孔设计的利弊如下所述。
①（a）从顶部阻焊，对控制气孔的产生比较好，但PCB顶面的阻焊层会阻码焊膏印剧。
②（b）、（c）底部阻焊和底部填充，气体的外逸会产生大的气孔，覆盖2个散热过孔，对热性能方面有不利的影响。
③（d）中贯通孔允许焊料流进过孔，减小了气孔的尺寸，但元件底部焊盘上的焊料会减少。
PCB的阻焊层结构：建议使用NSMD阻焊层，阻焊层开口应比焊盘开口大120~150um，即焊盘铜箔到阻焊层的间隙有60~75nm。
当引脚间距小于0.5mm时，引脚之间的阻焊可以省略。
《2024年多芯片PCB板水冷散热设计与分析》范文
《多芯片PCB板水冷散热设计与分析》篇一一、引言随着电子技术的快速发展，多芯片PCB板在各种应用中得到了广泛的应用。
然而，随着芯片密度的增加和性能的提升，散热问题成为了制约其进一步发展的关键因素。
因此，设计一种高效、可靠的水冷散热系统对于多芯片PCB板来说显得尤为重要。
本文将详细介绍多芯片PCB板水冷散热系统的设计思路、设计方法以及分析其性能。
二、设计目标与要求在设计多芯片PCB板水冷散热系统时，我们需要明确以下设计目标和要求：1. 高效散热：确保多芯片PCB板在工作过程中产生的热量能够及时、有效地散发出去，防止因过热而导致的性能下降或损坏。
2. 可靠性：水冷散热系统应具有较高的可靠性，以确保系统的稳定运行。
3. 轻量化与低成本：在保证散热效果的前提下，尽可能减轻系统重量，降低制造成本。
4. 易于维护与升级：系统应具有较好的可维护性和可升级性，方便后期对散热系统进行维修和升级。
三、设计思路与方案针对多芯片PCB板的散热需求，我们提出以下设计思路与方案：1. 确定散热需求：根据多芯片PCB板的功率、发热量以及工作环境等因素，确定所需的散热量。
2. 选择散热器与水冷装置：根据散热需求，选择合适的散热器和水冷装置。
散热器应具有较大的表面积，以增加热量散发的效率。
水冷装置则应具备较高的热传导性能和稳定性。
3. 设计水道结构：根据PCB板的布局和发热量分布，设计合理的水道结构。
水道应覆盖所有发热量较大的区域，以确保热量能够及时传递到水冷装置。
4. 连接与固定：将散热器、水冷装置与PCB板进行连接和固定，确保系统在运行过程中保持稳定。
5. 控制与监测：加入控制系统和监测装置，对水冷系统的运行状态进行实时监控和控制，以保证系统的稳定性和可靠性。
四、性能分析多芯片PCB板水冷散热系统的性能分析主要包括以下几个方面：1. 散热效果：通过实验测试，验证水冷散热系统在多种工况下的散热效果。
包括在不同环境温度、不同负载下的散热性能，以及长时间运行后的散热稳定性。
pcb散热方案
PCB散热方案1. 引言在电子设备中，PCB（Printed Circuit Board，印刷电路板）起着连接和支持电子元器件的重要作用。
随着集成电路的不断发展，电子器件的功耗也逐渐增大，这导致了PCB散热成为一个重要的问题。
合理的PCB散热方案可以降低电子设备的温度，保证设备的稳定性和可靠性。
本文将介绍一些常见的PCB散热方案。
2. PCB设计中的热量分析在开始讨论PCB散热方案之前，我们首先需要了解PCB设计中的热量分析。
当电子设备中的电子元器件工作时，它们会产生一定的热量。
这些热量需要通过PCB来传导和散发，以保持设备的工作温度在可接受范围内。
通常，我们首先需要对PCB进行热量分析，确定热量的产生和分布情况。
这可以通过计算或仿真工具来完成。
热量分析的结果将帮助我们确定散热方案的重点区域和需求。
3. 常见的PCB散热方案3.1 散热片散热片是最常见的PCB散热解决方案之一。
散热片通常由铝制成，具有良好的热导率和散热性能。
将散热片与发热元件直接接触，可以有效地将热量从发热元件传导到散热片上，并通过散热片的表面散发出去。
在使用散热片时，需要注意以下几点：•散热片的尺寸和形状应根据实际需求进行选择，以保证其与发热元件的紧密接触。
•散热片应合理放置，以保证热量在整个PCB上的均匀分布。
•散热片应与PCB的接地层连接，以提高散热效果。
3.2 散热孔散热孔是另一种常见的PCB散热解决方案。
散热孔通常是通过在PCB上钻孔来实现的，可以增加PCB表面的散热面积，提高散热效果。
在使用散热孔时，需要注意以下几点：•散热孔的数量和位置应根据热量分布情况进行选择。
•散热孔的直径和间距应满足散热要求，并考虑到钻孔对PCB强度的影响。
3.3 散热贴片散热贴片是一种在PCB上粘贴的散热材料，可以提高PCB的散热效果。
散热贴片通常具有良好的热导率和散热性能，可以有效地将热量从发热元件传导到PCB 的其他区域，进而进行散热。
简单实用的10种PCB散热方法解析!
对于企业电子技术设备管理来说，工作时都会影响产生具有一定的热量，从而使设备进行内部控制温度迅速发展上升，如果不及时将该热量散发出去，设备就会持续的升温，器件就会因过热而失效，电子信息设备的可靠性能就会下降。
因此，对电路板进行良好的散热处理非常重要。
PCB 板的散热是一个非常重要的环节，那么PCB 板的散热技巧是怎样的，下面我们一起来讨论一下。
01目前广泛使用的通过PCB板本身散热的PCB板是覆铜玻璃布基板或酚醛树脂玻璃布基板，也有少数纸基覆铜板。
虽然这些基板具有优良的电气性能和加工性能，但是散热性能差，作为高加热元件的散热方式，几乎不能指望由PCB 本身的树脂导热，它把热量从元件表面辐射到周围的空气中。
但随着电子产品已进入到部件小型化、高密度安装、高发热化组装时代，若只靠表面积十分小的元件表面来散热是非常不够的。
同时企业由于QFP、BGA等表面进行安装一个元件的大量资金使用，元器件发展产生的热量大量地传给PCB板，因此，解决方式散热的最好研究方法是提高与发热元件可以直接影响接触的PCB自身的散热技术能力，通过PCB板传导出去或散发出去。
散热铜箔和大面积供电铜箔▼热过孔▼IC背面裸露铜，减少铜皮与空气之间的热阻。
PCB布局热敏装置置于冷风区。
温度检测器放置在最热的位置。
同一印制板上的器件应尽可能按其发热量和散热量排列。
发热量低或耐热性差的器件(如小信号晶体管、小规模集成电路、电解电容等。
)应放置在冷却气流的上游(入口)，而发热量高或耐热性好的器件(如功率晶体管和大规模集成电路等。
)应放置在冷却气流的下游。
在水平方向上，大功率器件尽可能靠近PCB 的边缘以缩短传热路径，而在垂直方向上，大功率器件尽可能靠近PCB 的顶部，以降低这些器件在其他器件温度上的运行。
设备中印刷电路板的散热主要依靠气流，设计时需要研究气流路径，合理配置器件或印刷电路板。
空气往往流入电阻较低的区域，因此在配置印刷电路板上的设备时，应避免留下较大的空间。
热设计的重要性以及PCB电路板散热设计技巧
热设计的重要性以及PCB电路板散热设计技巧
一、热设计的重要性
电子设备在工作期间所消耗的电能，比如射频功放，FPGA芯片，电源类产品，除了有用功外，大部分转化成热量散发。
电子设备产生的热量，使内部温度迅速上升，如果不及时将该热量散发，设备会继续升温，器件就会因过热失效，电子设备的可靠性将下降。
SMT 使电子设备的安装密度增大，有效散热面积减小，设备温升严重地影响可靠性，因此，对热设计的研究显得十分重要。
搞射频的兄弟有柴，这样散热也行？
对于PCB电路板的散热是一个非常重要的环节，那么PCB电路板散热技巧是怎样的，下面我们一起来讨论下。
对于电子设备来说，工作时都会产生一定的热量，从而使设备内部温度迅速上升，如果不及时将该热量散发出去，设备就会持续的升温，器件就会因过热而失效，电子设备的可靠性能就会下降。
因此，对电路板进行很好的散热处理是非常重要的。
二、印制电路板温升因素分析
引起印制板温升的直接原因是由于电路功耗器件的存在，电子器件均不同程度地存在功耗，发热强度随功耗的大小变化。
印制板中温升的2 种现象：
（1）局部温升或大面积温升；
（2）短时温升或长时间温升。
在分析PCB 热功耗时，一般从以下几个方面来分析。
2.1 电气功耗
（1）分析单位面积上的功耗；
（2）分析PCB 板上功耗的分布。
2.2 印制板的结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
pcb散热方案
近年来，电子产品的发展越来越快，这也给电子元件带来了更高的
功耗和热量。
为了保证电子设备的正常运行，有效的散热方案变得尤
为重要。
本文将讨论PCB（Printed Circuit Board，印制电路板）散热方案的相关内容。
一、概述
PCB作为电子设备的核心组件，承载着各种电子元件以及信号的传递。
由于元件的工作状态会产生大量的热量，如果无法及时散热，将
导致元件的温度升高，降低其性能和寿命。
因此，设计一个高效的
PCB散热方案至关重要。
二、散热设计原则
1. 热量来源和热阻分析：首先，需要确定PCB上主要的热源以及
各个部分的热阻大小。
这可以通过热量测量和仿真分析来完成，以便
全面了解系统的热分布情况。
2. 热导设计：合理的热导设计可以将热量从高温区域快速传导到较
低温区域，减少局部温升。
可以采用金属散热片、散热片、散热模块
等方式来提高热导性能。
3. 散热材料选择：在设计PCB时，选择适当的散热材料非常重要。
常见的散热材料有铜箔、铝基板等，其导热性能和散热效果不同。
根
据具体的散热需求和成本考虑，选择合适的散热材料。
4. 散热结构设计：在PCB布局和层数设计中，应注意各个元件之
间的合理间隔和布局。
合理的组织结构可以减少热量的集中区域，提
高热量的分散效果。
5. 散热风扇设计：对于功耗较大的电子元件，可以考虑使用散热风
扇来强制散热。
风扇的选型和布局需要根据具体的散热需求和空间限
制来确定。
三、应用案例
以一款高性能计算机主板为例，介绍一个较为完整的PCB散热方案。
1. 热源分析：通过热量测试，确定CPU、GPU和芯片组是主板上
最主要的热源。
2. 热阻分析：通过仿真分析，确定散热元件和散热材料的热阻情况。
3. 热导设计：将散热材料布置在CPU、GPU和芯片组周围，以提
高热导性能。
4. 散热材料选择：选择具有较高导热性能的铝基板作为主板材料。
5. 散热结构设计：合理布局散热元件和信号元件，以减少热量积聚
并提高散热效果。
6. 散热风扇设计：在主板上设计合适的风扇接口，并按需配置散热
风扇。
四、其他注意事项
1. PCB的布局和层数设计需要充分考虑热量分布和散热元件的布置，避免信号干扰和热量积聚。
2. 在元件选型时，需综合考虑其功耗、散热性能和成本，选择合适
的元件。
3. 在PCB的设计过程中，需进行散热仿真分析，以验证设计的可
行性和效果。
4. 在生产过程中，需要对PCB的散热结构进行严格的检测和控制，确保散热方案的可靠性和稳定性。
总结：
PCB散热方案是电子设备设计中至关重要的一个环节。
合理的散热
设计可以提高电子元件的性能和寿命，确保设备的正常运行。
通过分
析热源、热阻和散热材料选择，设计合适的散热结构和风扇布局，可
以有效降低PCB的温度，达到良好的散热效果。
而在实际应用中，还
需要注意布局设计、元件选型以及严格的检测和控制，以确保整个散
热方案的可靠性和稳定性。
