abcd类供电区域划分原则
10千伏配电网典型供电模式技术规范
Q/GW11 355—2013-10104
国网浙江省电力公司 10 kV 配电网典型供电模式技术规范
Байду номын сангаас1 范围
1.1 本标准规定了 10 kV 配电网典型供电模式的接线方式、适用供电区域、供电能力、分段配置等主 要技术方案，规定了用户及分布式电源接入的基本原则。 1.2 本标准适用于国网浙江省电力公司配电网规划设计及项目可行性研究等工作。
2
4 典型供电模式分类
Q/GW11 355—2013-10104
4.1 合理的配电网供电模式是提高配电网规划设计与建设运行可靠性、灵活性、经济性的基础。10 kV 配电网可采用以下八种典型供电模式：
a) 架空网：辐射式、多分段单联络式、多分段适度联络式。 b) 电缆网：单环式、双环式。 c) 三双网：扩展型双环三双式、双环三双式、多分段适度联络三双式。 4.2 各典型供电模式主干线所采用的接线方式见附录 A。 4.3 分支线一般采用辐射式结构，架空网分支线不宜超过两级，电缆网仅设置一级分支线，分支线接 线示意图见附录 B。
1
Q/GW11 355—2013-10104 分支线 从一回架空线 T 接或从开关站、环网单元引出，并承担电力传输功能的线段。
3.6 线路供电半径 从上级变电站 10 kV 出线侧到其供电的最远负荷点之间的主干线路长度。
3.7 供电可靠性 配电网向用户连续供电的能力。
3.8 N-1 停运 配电网线路中一个分段（包括架空线路的一个分段，电缆线路的一个环网单元或一段电缆进线本
6 供电能力
6.1 应在满足电网供电设备 N-1 条件下，综合考虑导线热稳定、线路压降等因素，确定典型供电模式 的供电能力。 6.2 各典型供电模式的供电能力如表 4 所示。
市电供电等级分类标准
市电供电等级分类标准
市电供电等级分类标准
(1)、一类市电供电方式一类市电供电方式为从两个稳定可靠的独立电源引入两路供电线，两路供电线不应有同时检修停电的供电方式。
两路供电线宜配置备用电源自动投入装置。
一类市电供电方式的不可用度指标：平均月市电故障次数应≤1次，平均每次故障持续时间≤0.5h。
市电的年不可用度应＜6.8×10-4。
(2)、二类市电供电方式二类市电供电方式为满足以下两个条件之一者：a.从两个以上独立电源构成的稳定可靠的环形网上引入一路供电线的供电方式：b.从一个稳定可靠的电源或从稳定可靠的输电线路上引入一路供电线的供电方式。
二类市电供电方式的不可用度指标：平均月市电故障≤3.5次，平均每次市电故障持续时间应≤6h，市电的年不可用度应＜3×10-2。
(3)、三类市电供电方式三类市电供电方式为从一个电源引入一路供电线的供电方式。
三类市电供电方式的不可用度指标：平均月市电故障≤4.5次，平均每次市电故障持续时间应≤8h，市电的年不可用度应＜5×10-2。
(4)、四类市电供电方式四类市电供电应符合下列条件之一的要求，
a.由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到第三类市电供电要求，市电的年不可用度＞5×10-2；
b.有季节性长时间停电或无市电可用。

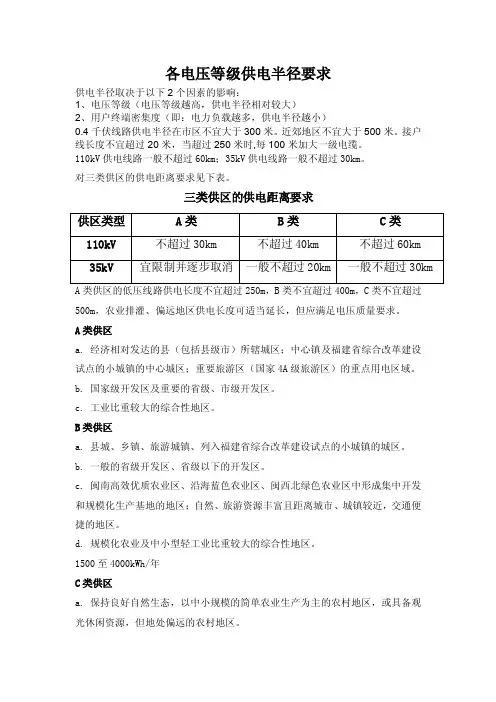

各电压等级供电半径要求
各电压等级供电半径要求供电半径取决于以下2个因素的影响：1、电压等级（电压等级越高，供电半径相对较大）2、用户终端密集度（即：电力负载越多，供电半径越小）0.4千伏线路供电半径在市区不宜大于300米。
近郊地区不宜大于500米。
接户线长度不宜超过20米，当超过250米时,每100米加大一级电缆。
110kV供电线路一般不超过60km；35kV供电线路一般不超过30km。
对三类供区的供电距离要求见下表。
三类供区的供电距离要求供区类型A类B类C类110kV 不超过30km 不超过40km 不超过60km 35kV 宜限制并逐步取消一般不超过20km 一般不超过30km A类供区的低压线路供电长度不宜超过250m，B类不宜超过400m，C类不宜超过500m，农业排灌、偏远地区供电长度可适当延长，但应满足电压质量要求。
A类供区a. 经济相对发达的县（包括县级市）所辖城区；中心镇及福建省综合改革建设试点的小城镇的中心城区；重要旅游区（国家4A级旅游区）的重点用电区域。
b. 国家级开发区及重要的省级、市级开发区。
c. 工业比重较大的综合性地区。
B类供区a. 县城、乡镇、旅游城镇、列入福建省综合改革建设试点的小城镇的城区。
b. 一般的省级开发区、省级以下的开发区。
c. 闽南高效优质农业区、沿海蓝色农业区、闽西北绿色农业区中形成集中开发和规模化生产基地的地区；自然、旅游资源丰富且距离城市、城镇较近，交通便捷的地区。
d. 规模化农业及中小型轻工业比重较大的综合性地区。
1500至4000kWh/年C类供区a. 保持良好自然生态，以中小规模的简单农业生产为主的农村地区，或具备观光休闲资源，但地处偏远的农村地区。
b. 有村级及以上建制，但人口密度以及人均用电量在全省属于偏低水平的农村地区。
低压电网供电半径应按照负荷密度来确定,具体标准见下表。
4.1.3 城市中压配电线路主干线长度原则上应不大于下表要求： 中压供电距离（千米） 高负荷密度区（主城区、省级及以上开发区≥10000千瓦/平方千米） 中等负荷密度区（城市建设用地2000-10000千瓦/平方千米）较低负荷密度区（如非建设用地区域＜2000千瓦/平方千米） 20千伏供电区3.0 6.0 12.0 10千伏供电区2.03.0 5.0农村中压配电线路主干线长度原则上应不大于下表要求：负荷密度（千瓦/平方千米）＜200 200-1000 ≥1000 20千伏供电距离值（千米）15 10 7 10千伏供电距离值（千米） 12 8 5 为保证供电质量，应逐步缩小低压线路供电半径。
石家庄中低压配电网规划设计建设技术细则
7.2 架空线路 ................................................ 27 7.3 电缆线路 ................................................ 28 7.4 计量表箱 ................................................ 30 8 继电保护及自动装置、配网自动化和通信 ...................... 30 8.1 保护配置................................................. 30 8.2 配电自动化............................................... 31 8.3 配电网通信系统 .......................................... 33 9 电力用户接入 .............................................. 36 9.1 负荷分级................................................. 36 9.2 重要用户接入系统要求..................................... 37 9.3 用户电气联络 ............................................ 37 9.4 一般供电要求............................................. 38 9.5 居民生活用电............................................. 41 10 电源接入 ................................................. 43 11 电动汽车充换电站接入 ..................................... 45 12 参考文献 ................................................. 47
供电单元划分
供电单元划分
供电区域是配电网差异化规划的重要依据，用于确定区域内配电网规划建设标准，一般按照一个规划周期（5年）在省级电力公司指导下统一划分确定，主要根据饱和负荷密度进行划分。
可分为A+、A、B、C、D、E六类，一般供电区域面积不宜小于5km²。
依据饱和负荷密度（单位:MW/km²，指规划区域在经济社会水平发展到成熟阶段的最大用电负荷，成熟阶段即连续5年年最大负荷增速＜5%，或年电量增速＜1%）确定供电区域类别的原则:
1.饱和负荷密度≥30，供电区域为A+类，包含直辖市市中心或省会城市；
2.15≤饱和负荷密度＜30，供电区域为A类，包含地市级及以上城区；
3.6≤饱和负荷密度＜15，供电区域为B类，包含县级及以上城区；
4.1≤饱和负荷密度＜6，供电区域为C类，主要为城镇区域；
5.0.1≤饱和负荷密度＜1，供电区域为D类，主要为乡村地区；
6.饱和负荷密度＜0.1，供电区域为E类，主要为农牧区。

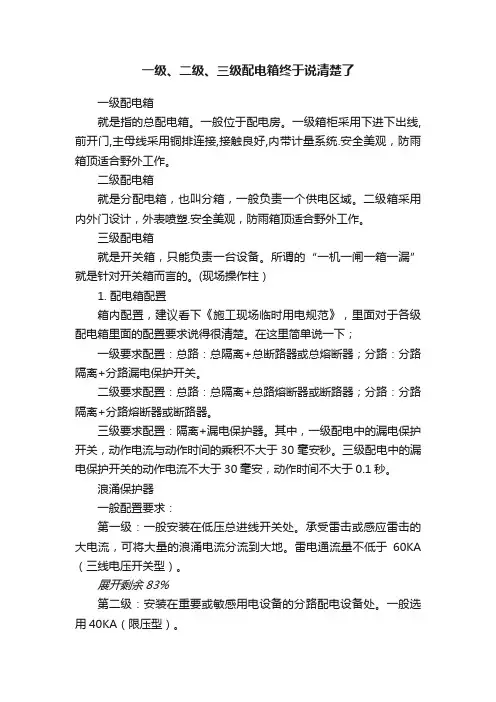

一级、二级、三级配电箱终于说清楚了
一级、二级、三级配电箱终于说清楚了一级配电箱就是指的总配电箱。
一般位于配电房。
一级箱柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量系统.安全美观，防雨箱顶适合野外工作。
二级配电箱就是分配电箱，也叫分箱，一般负责一个供电区域。
二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
三级配电箱就是开关箱，只能负责一台设备。
所谓的“一机一闸一箱一漏”就是针对开关箱而言的。
(现场操作柱）1. 配电箱配置箱内配置，建议看下《施工现场临时用电规范》，里面对于各级配电箱里面的配置要求说得很清楚。
在这里简单说一下；一级要求配置：总路：总隔离+总断路器或总熔断器；分路：分路隔离+分路漏电保护开关。
二级要求配置：总路：总隔离+总路熔断器或断路器；分路：分路隔离+分路熔断器或断路器。
三级要求配置：隔离+漏电保护器。
其中，一级配电中的漏电保护开关，动作电流与动作时间的乘积不大于30毫安秒。
三级配电中的漏电保护开关的动作电流不大于30毫安，动作时间不大于0.1秒。
浪涌保护器一般配置要求：第一级：一般安装在低压总进线开关处。
承受雷击或感应雷击的大电流，可将大量的浪涌电流分流到大地。
雷电通流量不低于60KA （三线电压开关型）。
展开剩余83%第二级：安装在重要或敏感用电设备的分路配电设备处。
一般选用40KA（限压型）。
第三级：安装在用电设备内部电源部分。
一般选用20KA或更低（串联式限压型）。
电涌保护器的前端一般都加装熔断器或断路器；（1）防止雷击而产生的工频续流，对SPD 及其线路的损坏：（2）方便维护、更换SPD；（3）防止因SPD老化，而造成线路故障第一级、第二级必须采用需采用塑壳式断路器或熔断器。
第三极可采用分断能力10 KA的微断开关或熔断器电流等级的配置：第一级63~80A第二级40~50A第三级25~32A２．配电箱及开关箱的设置2.1 施工现场的配电系统应设置总配电箱（配电柜）、分配电箱、开关箱实行三级配电，二级漏电保护。
供电营业区划分及管理办法
中华人民共和国电力工业部令（第５号）《供电营业区划分及管理办法》经审查同意，现予发布施行。
电力工业部一九九六年五月十九日第一章总则第一条为划分和管理供电营业区域，依法保障电力供应与经销的专营权，保障向电力用户的安全供电和保护电力用户的合法权益，根据《电力供应与使用条例》第九条规定，制定本办法。
第二条供电营业区是指向用户供应并销售电能的地域。
经国家核准的供电营业区是电网经营企业或者供电企业依法专营电力的地域。
第三条国家对供电营业区的设立、变更实行许可证管理制度。
《供电营业许可证》由国务院电力管理部门统一印制。
第四条跨省电网经营企业、独立省电网经营企业、地方独立电网经营企业、趸购转售供电企业、以及兼售电能的地方发电厂都应按照本办法的规定申请供电营业区及《供电营业许可证》。
第二章供电营业区划分原则及分类第五条根据电力生产供应特点，为确保电网安全经济运行和供电服务质量，在一个供电营业区域内，只准设一个供电营业机构。
第六条供电营业区原则上以省、地（市）、县行政区划为基础，根据电网结构、供电能力、供电质量、供电的经济合理性等因素划分确定。
在《电力法》实施前，在同一个行政区域内，已形成多个供电企业供电的，应按上述原则协商核定其供电营业区。
第七条供电营业区分为下列四类：１、跨省（自治区、直辖市）行政区划的供电营业区（简称跨省营业区）；２、省（自治区、直辖市）内跨地（市）行政区划的供电营业区（简称省级营业区）；３、地（自治州、省辖市）内跨县行政区划的供电营业区（简称地级营业区）；４、县（市）内跨乡镇行政区划的供电营业区（简称县级营业区）。
第八条为便于分级管理，根据电网结构和行政区划不同，一般可将跨省营业区分划为省、地、县三级营业区；省级营业区分划为地、县两级营业区；地级营业区分划为若干个县级营业区；并在每级营业区内设立相应的供电营业分支机构。
第三章供电营业区申请与核准第九条跨省营业区的设立、变更由跨省电网经营企业向国务院电力管理部门提出申请；省级营业区的设立、变更由独立省电网经营企业向省电力管理部门提出申请；地级营业区的设立、变更由独立地方电网经营企业向省电力管理部门提出申请；县级营业区的设立、变更由具有独立企业法人资格的供电企业向省电力管理部门提出申请。
供电安全等级划分
供电安全等级的划分主要依据证照办理、事故隐患、安全诚信、安全风险分级管控及隐患排查治理双重预防体系建设等因素，将全市电力企业安全等级从高到低确定为A、B、C、D四类。
具体来说：
1. A类电力企业为安全等级高的企业，以企业自主管理为主，除专项、特定安全检查外，直接监管部门原则上年度检查不超过一次。
2. B类电力企业为安全等级较高的企业，实行日常监管，直接监管部门每半年不少于一次检查。
3. C类电力企业为安全等级一般的企业，实行日常监管，直接监管部门每季度不少于一次检查。
4. D类电力企业为安全等级较低的企业，实行重点监管，直接监管部门每月不少于一次检查。
此外，根据国际通用的安全标准对机器设备进行“危险性评估”后可以得出其危险等级，危险等级可分为B、1、2、3、4共5级，其中等级B最低，等级4最高。
以上内容仅供参考，如需更多信息，建议查阅供电安全相关的书籍或咨询电力专家。
