地质填图


实测地质剖面图
内 容 提 要
实测地层柱状图
综合地质图 实际材料图
综合地层柱状图
实测地层剖面的最终目的是对地层系统地研究, 进行正确的分层,建立该区地层标准柱。
• 1、柱状图的定义
实测地层柱状图是根据野外实测地层剖面所获得的 资料,经整理按新、老地层的叠置关系恢复成水平 状态,编制而成的一种表格式的柱状图件 ; 实测地层柱状图仅反映该实测地层剖面上的岩性, 以及地层的层序、时代、厚度、接触关系及其它地 质现象; 每条实测地层剖面都应编制该剖面的实测地层柱状 图,以便掌握和对比填图区内地层在横向上的变化 规律。 柱状图包括实测地层柱状图和综合地层柱状图
剖面图比例尺:
1、麒麟山东南坡剖面:1:500
2、平顶山东南坡剖面:1:2000
3、狮子口志留系剖面:1:1000
4、狮子口泥盆系剖面:1:500
实测地质剖面图
1、 图面内容及布局
2、导线平面图 3、地质剖面图
4、作图要求
1、剖面总方向的确定方法
指定法;在地形图上确定剖面起点和终点,然后连线 起来,以此为总方向;
9cm
地质剖面图
100°
导线平面图
4 3 2 40° 5 45° 11 6 8 9 33° 10 32° 12 13 36° 14 15 16 35° 17 18 19
0
43°1
C1 D2
C2
7
C1
C2
C2
马 三 台
16 17
P1
100°
向 阳 村
实测地质剖面图
13 12 11 7 3 9 8 9 7 3 4 5 6 105° 45° 100° 40° 8 10 11 105° 32° 100° 33° 10 12 5 4 6 13 100° 36° 14
导线平面图中平移段的画法
平移段剖面图的绘制
地质剖面与导线对应分段绘制;对应导线段分段绘 制地形线,投影岩性、构造点等; 由于导线平移后两点间存在高差(不同高程),因 此平移段在地质剖面图地形线是不连续的(断开); 两点间用虚线连接,并注明平移方向和平移距离; 分段确定导线基线(分段旋转)时,地质剖面分段 绘制,分别依对应基线标注剖面方向;分段间用虚 线连接(并标明平移方向和平移距离); 依据岩层倾向确定基线时,可以直接投影绘制地质 剖面图(不旋转)。
N
• 关于导线平面图中基线的确定:
按照岩层倾向预先给定剖面方向(定点连线法、假 定法)时,可以此方向为基线; 当假定剖面方向(方位角法、计算法)与草图确定 基线相差较大时,为方便作图和美观,将草图基线 旋转至水平方向作为剖面的真正基线; “旋转”的原因是因为基线为水平方向是视线是垂 直剖面的,否则视线是不垂直剖面的;故而为使得 剖面与视线垂直,一般将基线旋转至水平位置(一 般默认视线与剖面是垂直的); 导线平面图中基线的实质是横切地质剖面在水平面 上的投影。
从起点依据高差逐一确定导线端点的位置,依照 实际地形起伏用光滑曲线连接各点
30°
据导线平面图和高差勾绘地形线
120° 6 2 4 5 3 120°
0 1 高程(m) 150
100
50
地形线必须现场勾绘
0
4、在地形剖面图上绘制地质要素
分层界线、岩层产状、断层等和岩石标本、化石采 集点垂直投影到地形剖面上; 如果投影剖面线方位与岩层倾向夹角大于10°,就 应该换算成视倾角,再绘出岩层视倾斜线;但在其 下方标绘产状时,仍标记真倾角 ; 用投影基准线(即剖面总方向)方位与岩层走向之 夹角来换算视倾角。 典型地名、地物、地貌点标绘在地形线上。
图 例
责任栏格式及大小
单 图 制 组 位 名 图 长 长安大学地测学院26010802班第4小组 0.8cm 巢湖北部狮子口志留系实测地质剖面图 图 号

1:1000 实测 2010-09-09 2.5cm
4.8cm
比 例 尺 资料来源 马润勇 2.5cm 日 期
指导老师 队 长
2.0cm
2.0cm
长安大学巢湖基础地质实习讲课系列
1、巢湖实习基地简介 2、地质路线踏勘 3、地形图及罗盘的使用 4、实测地质剖面 5、地质填图方法及要求 6、地质图件的绘制 7、实习报告的编写要求及格式 8、实习总结
长安大学巢湖基础地质实习讲课系列之六
地质图件绘制方法及要求
地测学院巢湖实习队
一、实测地质剖面图
1、 图面内容及布局
2、导线平面图 3、地质剖面图
4、作图要求
1、确定剖面总方向
以导线基线为总方向;
2、确定起点位置及高程
根据总布局确定剖面起点的相对位置,上下左右 位置要适中; 根据定点从地形图上读出点的高程(GPS高程、 假定高程)(高程与高度是不同的)
3、勾绘地形线
5、填绘岩性花纹
在地形剖面图的各分层中,按视倾角填绘岩性花纹
6、绘制图例及责任表
图例排列顺序 按照地层单位代号,由新到老排列(参考教材顺 序):(1)松散沉积岩,(2)沉积岩,(3)变 质岩,(4)地质构造,(5)其他(岩层产状、层 序号、标本及化石代号等)。 图例大小
1.2cm 0.8cm
• 2、柱状图的基本组成
图名:巢湖北部凤凰山地区实测地层柱状图 比例:确定合适的比例尺(1:2000) 表格:用表格形式表达地层关系 从老到新的全部地层(时代、岩性) 各地层间的接触关系 各地层实测厚度 责任栏
巢湖凤凰山地区实测地层柱状图
比例尺:1:2000
界 系 统 二 叠 系 上 古 生 界 下 统 组 山 西 组 太 原 组 本 溪 组 第 七 段 段 代 号 柱状图
P2s C3t
60
上 石 统 炭 系 中 统
80
C2b
Al Al Al Al
0~ 46.4
下 古 生 界
奥 陶 系
中 统
O2-7
肉红色、浅灰结晶粒状白云岩化石 48.2 灰岩
特别说明:柱状图一般附在地质图 的左侧,不单独做责任栏
责任栏
• 3、实测地层柱状图的画法
• (1)岩层厚度的计算和整理
公式:h=L(sin· cos· sin±sin· cos) 当岩层倾向与坡向相反时,取“+” 厚度以米(m)为单位,小数点后取二位 ; 几种特殊情况的处理 断层引起的地层重复应予去掉 计入褶皱一翼的厚度 剖面中岩层表部第四系地层厚度不记 侵入岩厚度不计
15
450m
18 16 19
400
15 14 90° 35°
350
1
2
300 250
95° 43°
1
2
D2
C1
C2
C1
C2
C3
P1
剖面图的长度应和平面图的长度相等, 剖面总方向线平行剖面图的水平基线
实测地质剖面图
1、 图面内容及布局
2、导线平面图 3、地质剖面图
4、作图要求
1、绘制剖面地质要素的顺序是,先投影断层、岩脉 (如果剖面线经过断层或岩脉的话),然后投影分 层界线、地层产状,最后根据岩性填绘不同的岩性 殷家山--小乌岭--狮子口剖面信手剖面图 殷家山 130° 花纹; ----先定点后分段填充岩性 青苔山 小乌岭 断层 Q 2、若相邻上、下地层间倾角相差较大,又非断层影 狮子口 响或角度不整合,绘岩性花纹时将倾角差额平均分 配,岩性线不能相交;岩性线渐变自然过渡; 平顶山向斜 凤凰山背斜 S D Z 3、用地形图上终点高程校正累计最终高程; S 4、岩性线长1.0cm,间距2~3mm(厚层取3、薄层取 2mm),分层线1.5cm,分组线2.0cm,分系(统) 线2.5cm(或者是由地形线向下铅直长度画岩性线长 1cm,间距2.0mm,分层线1.5cm,分组线2.0cm,分 系线2.5cm);注意保证地形线与岩性线下端的连线 近平行(即呈平行条带状); 5、核实无误后便可对图面进行整饰(上墨)
厚度 (m)
地区综合地层柱状图
岩 性 描 述 底部为褐灰厚-中厚层状岩屑石英 杂砂岩,向上为粉砂岩、砂质泥岩、 泥岩和煤。 下部为石英砂岩、砂岩、煤层,中 部为砂岩、粉砂岩、粉砂质泥岩、石灰 岩夹粉砂岩和薄煤层,上部为中厚层状 石英砂岩、黑色粉砂质页岩,含菱铁矿 层或结核,顶部局部发育煤层。 铝质泥岩、石英砾岩、粉砂质泥岩 和泥岩,顶部局部有石灰岩。 备 注
布局二
30° 120°
海拔(m) 150 120°
100
50 图例
剖面图图名及比例尺
• 1、巢湖北部狮子口实测地质剖面图 • 2、巢湖北部麒麟山东南坡实测地质剖面图 • 3、巢湖北部平顶山东南坡实测地质剖面图
备注:根据需要可以在地名后加上剖面地层年代。
如:巢湖北部狮子口志留系实测地质剖面图
巢湖北部狮子口泥盆系实测地质剖面图
假定高程
地层剖面图中平移段的画法
图中:B表示标本采集位置,H表示化石采集位置
两次投影示意图
1' 2' 2 2'' 3'' P 3' 4' 4 4'' 5' 5 5''
0'
0
1 1''
3
狮子口地层示意图 S2f S1g D3w
凤凰山东南坡地层示意图 S2f
Q C1j P1q C2h+c C1g C1h D3w
平顶山东南坡地层示意图
T1n T1h
T1y P2d
P2l
P1g P1q
C2c
C2h
C1h
巢湖北部狮子口泥盆系实测地图
0
17.5
35m
151
0
17.5m
(层号 )
1
2
B003
合集下载

地质填图工作总结

地质填图工作总结

地质填图工作总结引言概述:地质填图是地质工作中重要的一环,通过对地质现象和地质要素进行准确的描述和记录,可以为地质研究和资源勘探提供重要的依据。

本文将对地质填图工作进行总结,包括工作内容、方法和技巧、遇到的问题及解决方法等方面进行详细阐述。

正文内容:1. 工作内容1.1 地质填图的定义和目的1.2 填图的基本要素和要求1.3 地质填图的主要内容和分类1.4 地质填图的数据来源和处理方法1.5 地质填图与其他地质工作的关系和重要性2. 方法和技巧2.1 地质填图的基本流程和步骤2.2 地质填图的调查和观测方法2.3 地质填图中的地质测量和定位技术2.4 地质填图中的地质解译和标注技巧2.5 地质填图中的数据处理和制图技术3. 遇到的问题及解决方法3.1 地质填图中的地质现象复杂多样导致的问题3.2 地质填图中的数据不准确或缺失导致的问题3.3 地质填图中的地质解译和标注错误导致的问题3.4 地质填图中的地质测量和定位困难导致的问题3.5 地质填图中的数据处理和制图技术问题4. 总结4.1 地质填图工作的重要性和意义4.2 地质填图工作的优点和不足4.3 地质填图工作的发展趋势和前景总结:地质填图工作是地质工作中不可或缺的一环,通过对地质现象和地质要素进行准确的描述和记录,可以为地质研究和资源勘探提供重要的依据。

在地质填图工作中,我们需要熟练掌握填图的基本要素和要求,灵活运用各种方法和技巧,解决遇到的问题,并不断提升数据处理和制图技术。

地质填图工作的发展趋势是借助先进的技术手段,提高填图的效率和准确性,以更好地为地质研究和资源勘探服务。

地质填图工作总结

地质填图工作总结

地质填图工作总结一、背景介绍地质填图是地质调查工作中的重要环节,通过对地质实地观察和数据采集,绘制出地质填图图件,为地质研究和资源勘探提供基础数据。

本文将对近期进行的地质填图工作进行总结,包括填图范围、填图方法、填图过程中遇到的问题及解决方案等内容。

二、填图范围本次地质填图工作主要涵盖了某地区的三个矿区,总面积约为500平方公里。

填图范围包括了地质构造、岩性分布、矿产资源等方面的内容。

三、填图方法1. 实地观察:通过对地质地貌的实地观察,了解地质构造、岩性特征等情况,并进行记录。

2. 采样分析:对不同地质单元进行采样,进行室内分析,获取岩性、矿物组成等数据。

3. 遥感影像分析:利用遥感影像,对填图区域进行解译,获取地形地貌、植被覆盖等信息。

4. 数据整理与绘图:将实地观察、采样分析和遥感影像分析的数据进行整理,并利用地理信息系统软件进行绘图。

四、填图过程中遇到的问题及解决方案1. 地形复杂:填图区域地形复杂,存在大量的山地和河流,导致实地观察难点。

解决方案:利用遥感影像进行解译,结合实地采样分析,尽可能准确地获取地质信息。

2. 数据不完整:部份填图区域的数据不完整,缺乏详细的地质调查资料。

解决方案:通过与相关单位合作,获取相关资料,并进行数据整理和补充。

3. 岩性复杂:填图区域岩性种类繁多,存在岩性转换带。

解决方案:采用逐地质单元填图的方法,将岩性转换带进行细分,提高填图精度。

4. 数据处理难点:大量的采样数据需要进行处理和分析,工作量较大。

解决方案:利用地理信息系统软件,进行数据的快速处理和分析,提高工作效率。

五、填图结果经过团队的共同努力,完成为了地质填图工作。

填图结果包括了地质构造图、岩性分布图、矿产资源分布图等内容。

填图结果将为后续的地质研究和资源勘探提供重要的基础数据。

六、工作总结本次地质填图工作涉及的范围较大,工作量较大,但通过团队的协作和科学的方法,顺利完成为了任务。

在填图过程中,我们遇到了一些问题,但通过合理的解决方案,成功克服了难点。

地质填图

地质填图

第一章绪言一、目的及任务地质填图是地质调查的一种基本方法,是将已划分的各种地质体,如不同时代地层,所划分的填图单位、断层、不同侵入体等等,通过全面系统的路线观察,把他们的边界用一定的线条和符号勾绘在地形图上,表示它们的分布和产出状态。

通过填图可以系统的研究各地质体在一定范围呢的变化规律,如地层的厚度、岩性、产状、褶曲形态、规模等。

因此地质填图是一个系统收集资料和研究的过程。

二、自然地理概况本次填图实习的测区,位于南北向的昆明构造盆地西侧的筇竹寺附近,属昆明市西山区所辖。

南起花展坡——花红园——大关山一线(北纬25°3′34"),北至白龙山——蕉月凹——火焰山一线(北纬25°6′5″)。

东起火焰山——观音阁——昭家村一线(东经102°38′35″),西抵白龙山——茨沟丫口——花展坡一线(东经102°34′19″),面积大约49KM?。

测区属滇中高原的一部分,地势西北高东南低,主要山脊线是呈近东西向展布,与区内构造线展布方向吻合。

区内平均海拔高度在2000米左右,测区西北角的蕉月凹为本测区的最高峰,海拔2499.8米,最低点位于测区东南角的昭家水库附近,海拔1984米。

地形切割程度中等,多数沟谷呈谷底较宽谷坡较缓的“U”型谷,在平面上呈北东向及近东西向平行分布。

本区在石灰岩地层发育地段内,熔岩漏斗,岩溶洼地屡见不鲜,在平面上往往沿某一方向呈线状排列,与断裂线分布方向吻合。

其次,测区内交通比较方便,昆富公路由东向西横跨测区中部,区内各村寨之间均有简易公路相通,大小通行便道四通八达,便于在工作中穿越通行。

本区的年平均气温14.8℃,最高气温19.9℃,最低平均气温7.8℃,全年降雨量为991.7毫米,其中5—10月份占全年降雨量的89.7%,11-4月份占全年降雨量的10.3%。

为了能更好的完成这次实习任务,根据指导老师的要求,我们采用了不同的路线观察方法:1、穿越法地质观察路线主要是横穿岩层走向或构造线(褶轴线),这种路线易于查明地层顺序及其相互接触关系,也易于查明各种构造形态。

地质填图工作总结

地质填图工作总结

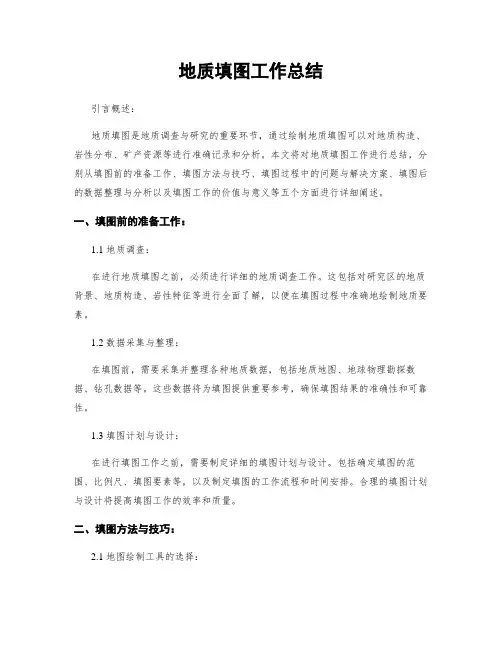

地质填图工作总结引言概述:地质填图是地质调查与研究的重要环节,通过绘制地质填图可以对地质构造、岩性分布、矿产资源等进行准确记录和分析。
