1：10000地质填图工作方法细则
1:10000地质填图工作方法细则一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:2000—1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。
剖面比例尺一般是填图比例尺的5—10倍。
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。
为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
4．地质剖面一般采用全仪器法测制，采用定地质点的方法进行，即剖面地质点点位在分层处。
同时要考虑地形的起伏情况。
地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。
5．实地分层界线用小红旗作标记。
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。
7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。
研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。
8．地质剖面图的内容和布局参照1︰50000填图格式。
要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。
9．要进行地层厚度计算工作。
用统一表格，采用下述公式计算。
D＝L（sin α·cosβ·sinγ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。
地形坡向与岩层倾角相反时用“+”，相同时用“-”。
地质填图方法
地质填图工作基本方法1、一般程序收集资料—地质踏勘—剖面测量、正确划分填图单元—剖面地质小结一开展正式填图工作。
2、基本方法地质填图方法视比例尺不同，主要由剖面法、追索法和穿越法。
1：50000－1：10000比例尺地质填图时，原则上采用穿越法辅以少量追索法，即地质观察路线垂直（或斜交）于主要岩层及构造线方向进行，但对重点研究对象，如标志层、含矿层、矿体露头、化石层、重要岩浆岩体及构造线等，则作追索性的布置；1：5000－1：500比例尺地质填图时，原则上采用追索法或剖面法，地质简单区可辅以少量穿越法。
地质观测点的布设和测定地质观测点的布设应遵循三个原则：A 点位的布置以能有效地控制各种地质界线和地质要素为原则。
B 在地层分界线上、不同岩石接触处、岩相变化处、构造点、蚀变带、矿化及矿点、重要化石点、标志层、代表性产状要素测量点、取样点、山地工程以及其它有意义的地质现象观测部位，必须布设地质观测点。
C 按地质实际情况，适当布设岩性控制点。
一般岩性控制点不超过总地质点数的30％，切忌机械地等距离布点。
地质观测点位测定可用半仪器法（或GPS）标绘在图上，重要的观测点，如主要的地质构造、含矿层、矿体露头等则需用仪器法测定（高精度GPS 亦可）。
观测点的记录内容及格式观察记录是一项十分重要的基础性工作。
因此，应根据各点的具体情况详尽描述，重点突出，强调连续观察、连续记录，严肃认真，充分收集第一性资料，切忌简单化、主观随意、孤点记录。
沉积岩区、变质岩区和侵入岩区的观察记录重点各有侧重。
1、地质观测点记录的内容如下：a 沉积岩区：首先搞清地层层序，然后对具体岩石进行描述（颜色、结构、构造、碎屑物成分、粒度、形态、胶结类型、胶结物成分，岩石命名、风化外貌特征、次生变化等），对地层厚度变化、化石层、含矿层、标志层应详尽描述。
b 变质岩区：描述岩石的产出状态、颜色及结构构造、主要及次要矿物含量，不同矿物的排列方式及不同岩性的相互关系，尤其是特征矿物（白云母、黑云母、铁铝榴石、十字石、蓝闪石、矽线石等）的出现与否，原生层理及片麻理的产状、构造的叠加与否，混合岩基体及脉体情况、岩层厚度沿走向的变化情况及次生变化和风化外貌，特别要注意收集说明地层是否倒转或正常的证据。
地质填图工作基本方法
填图要求

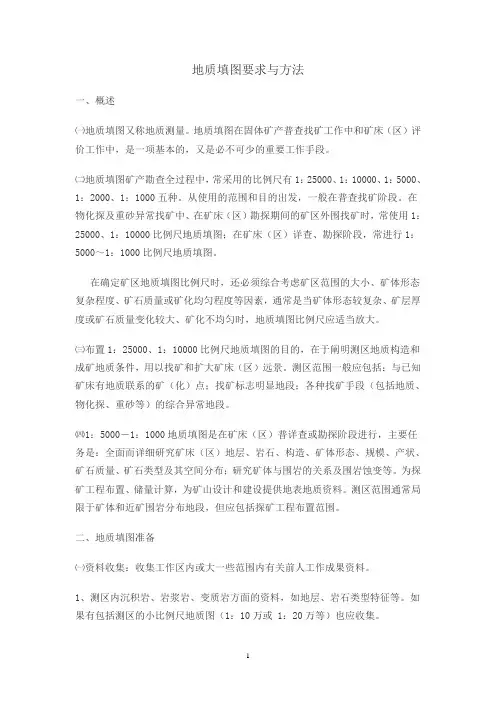

地质填图要求与方法一、概述㈠地质填图又称地质测量。
地质填图在固体矿产普查找矿工作中和矿床（区）评价工作中，是一项基本的，又是必不可少的重要工作手段。
㈡地质填图矿产勘查全过程中，常采用的比例尺有1：25000、1：10000、1：5000、1：2000、1：1000五种。
从使用的范围和目的出发，一般在普查找矿阶段。
在物化探及重砂异常找矿中、在矿床（区）勘探期间的矿区外围找矿时，常使用1：25000、1：10000比例尺地质填图；在矿床（区）详查、勘探阶段，常进行1：5000～1：1000比例尺地质填图。
在确定矿区地质填图比例尺时，还必须综合考虑矿区范围的大小、矿体形态复杂程度、矿石质量或矿化均匀程度等因素，通常是当矿体形态较复杂、矿层厚度或矿石质量变化较大、矿化不均匀时，地质填图比例尺应适当放大。
㈢布置1：25000、1：10000比例尺地质填图的目的，在于阐明测区地质构造和成矿地质条件，用以找矿和扩大矿床（区）远景。
测区范围一般应包括：与已知矿床有地质联系的矿（化）点；找矿标志明显地段；各种找矿手段（包括地质、物化探、重砂等）的综合异常地段。
㈣1：5000－1：1000地质填图是在矿床（区）普详查或勘探阶段进行，主要任务是：全面而详细研究矿床（区）地层、岩石、构造、矿体形态、规模、产状、矿石质量、矿石类型及其空间分布；研究矿体与围岩的关系及围岩蚀变等。
为探矿工程布置、储量计算，为矿山设计和建设提供地表地质资料。
测区范围通常局限于矿体和近矿围岩分布地段，但应包括探矿工程布置范围。
二、地质填图准备㈠资料收集：收集工作区内或大一些范围内有关前人工作成果资料。
1、测区内沉积岩、岩浆岩、变质岩方面的资料，如地层、岩石类型特征等。
如果有包括测区的小比例尺地质图（1：10万或 1：20万等）也应收集。
2、测区内发现的矿产种类、赋存层位、矿体规模、矿物成分、矿石类型、品位等。
3、测区内褶皱、断裂的分布、形态特征、规模、性质、产状以及对岩（矿）层的破坏和影响程度。
地质填图规范

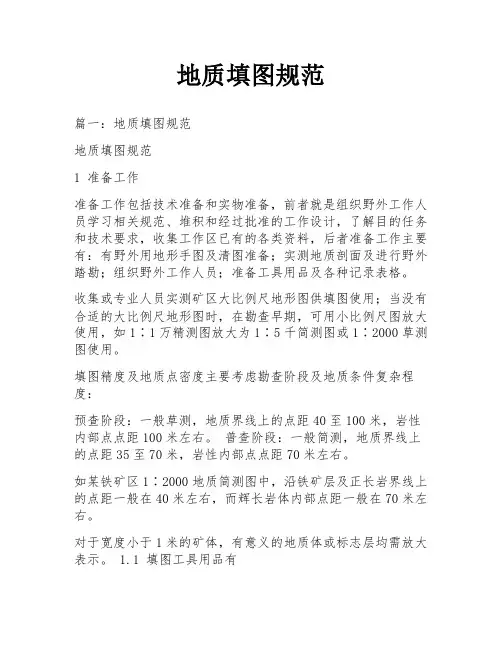

地质填图规范篇一：地质填图规范地质填图规范1 准备工作准备工作包括技术准备和实物准备，前者就是组织野外工作人员学习相关规范、堆积和经过批准的工作设计，了解目的任务和技术要求，收集工作区已有的各类资料，后者准备工作主要有：有野外用地形手图及清图准备；实测地质剖面及进行野外踏勘；组织野外工作人员；准备工具用品及各种记录表格。
收集或专业人员实测矿区大比例尺地形图供填图使用；当没有合适的大比例尺地形图时，在勘查早期，可用小比例尺图放大使用，如1∶1万精测图放大为1∶5千简测图或1∶2000草测图使用。
填图精度及地质点密度主要考虑勘查阶段及地质条件复杂程度：预查阶段：一般草测，地质界线上的点距40至100米，岩性内部点点距100米左右。
普查阶段：一般简测，地质界线上的点距35至70米，岩性内部点点距70米左右。
如某铁矿区1∶2000地质简测图中，沿铁矿层及正长岩界线上的点距一般在40米左右，而辉长岩体内部点距一般在70米左右。
对于宽度小于1米的矿体，有意义的地质体或标志层均需放大表示。
1.1 填图工具用品有主要有挎包、讲义夹、相机、手持GPS、罗盘、放大镜、地质锤、三角板、量角器、计算器、文具盒、钢卷尺、符号笔、棉纸、样品袋、基点木（竹）桩。
1.2 填图用表格主要有地质观察点记录表、地表及坑探工程采样记录表、矿区标本登记表、音相记录表、标本签、样品签2 填图方法与技术要求观察路线的布置是从实测地质剖面展开的。
首先将实测地质剖面及确定的填图单元界线，断层线，侵入体界线，矿层顶、底板界线，产状等的位置，绘到野外用手图上。
再从实测剖面两侧逐渐布置观察路线。
填图组一般由2—3人组成，组长全面负责填图工作，具体观察、记录、布样，组员主要负责定位、作图、取样等工作。
在矿区大比例尺填图中，对那些重要地质体，如标志层、矿体、矿化体、蚀变带、主要断裂等，应沿其走向进行追索控制。
2.1 穿越法填图穿越法填图在中小比例尺填图中是主要方法。
地质调查方法及技术要求
地质信息元数据标准
（22）GB/T17412.1-1998 岩石分类和命名方案----火成岩岩石分类和命名方案
（23）GB/T17412.2-1998 岩石分类和命名方案----沉积岩岩石分类和命名方案
（24）GB/T17412.3-1998 岩石分类和命名方案----变质岩岩石分类和命名方案
第14页，共115页。
1.3地质调查主要内容
沉积岩区
（1）进行多重地层划分、对比，建立区域地层格架。 （2）沉积岩岩石地层的正式填图单位要划分到组。若组的厚度过大，可进一步细分为
段或岩性段。
（3）调查区地层区划归属以相关省地质志的划分为依据，岩石地层序列以相关省岩
石地层清理成果和全国各纪地层典为基础，可在填图过程中不断补充、完善、优化。
观察路线、观察点的控制程度
提出一定的点、线网度要求，是为了保证达到区调调查目的的措施之一，也是 调查比例尺的具体体现。
例如：1:50000区调观察点线
地质中常区，一般线距500—800m左右，复杂或简单区可适当加密或放稀；观 察点间距以不超过线距为原则，一般300—500m，并尽量定于地质界线上。图 面上所有地质体均应有点线控制。一个图幅地质观察路线总长度一般不少于 600km。
填图路线的布置，不能机械平均分布。修编区和修测区要根据前人资料可 利用程度插入必要的复核性路线，被利用的前人路线要用不同符号标于图 上。
第11页，共115页。
地质观察点的布置
观察点布置要以有效控制各种地质界线和地质要素为原 则。一般应布置在岩石填图单位的界线、标志层、化石 点、岩性或岩相发生明显变化处、岩浆岩的接触带、构 造线以及其他有意义的地质现象处等，尽量多定有效点。
专项地质调查：各种比例尺，矿产地质、 环境地质等专门性调查
1：10000地质填图工作细则
1:10000地质填图工作细则1:10000地质填图工作细则一、1:2000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:2000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。
为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
4．地质剖面用半仪器法测制，采用定地质点的方法进行。
分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。
5．实地分层界线用小红旗作标记。
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。
7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。
研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。
8．地质剖面图的内容和布局参照附图1。
要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。
9．进行地层厚度计算工作。
用统一表格，采用下述公式计算。
D＝L（sin α·cosβ·sinγ±cosα·sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。
地形坡向与岩层倾角相反时用“+”，相同时用“-”。
10．随着剖面测制工作的进展，应加强室内整理工作，特别是当日整理、文字记录补正、图件绘制及着墨。
巢湖实习—野外地质填图
野外地质填图
中国矿业大学 资源与地球科学学院
提纲
• 一、地质填图概述 • 二、填图的基本工作方法 • 三、填图要求 • 四、地质填图报告的编写
巢北地质基础实习
一、地质填图概述
巢湖忠庙、姥山
一、地质填图概述
地质填图是由地质工作者在工作区范围内，选择一定的观 测路线和观测点对地质露头进行系统的观测、研究和描述；并 通过一定的方法，采用各种符号，色谱和花纹，按一定比例尺 将出露在地表的地层，岩体，褶皱、断裂和矿产等概括地投影 到地形图上的工作。
二、填图的基本工作方法
1、确定填图单位
为了工作方便，习惯上常在野外填绘的地质草图（地形图） 上用铅笔绘成方格，每个方格一般2×2cm2。
A B CD E FGH Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ
二、填图的基本工作方法
2、观测路线的布置 地质填图方法视比例尺不同，主要有追索法、穿
越法和全面踏勘法。 • 穿越法：观测路线横穿岩层走向和主要构造方向 • 追索法：沿着各种地质界线进行走向追索 • 全面踏勘法：又称露头圈定法，没有严格的路线
2、区域地质填图 又称中比例尺地质填图。常用比例
为1:20万，少数地区用1:10万。这种地质图通常是在已经 做过踏勘性地质填图的地区进行，目的在于了解该区域内 较详细的地质情况、矿产分布及其价值。
一、地质填图概述
3、详细地质填图 又称大比例尺地质填图。常用比例
为1:5万或1:2.5万。这种地质图往往是在区域地质填图圈定 的含矿地段或成矿有利地段、或在理论上有意义的地区进行， 目的在于对该区的地质情况作进一步详细了解，初步查明矿 产的储量、质量（或品位）、赋存条件。
C2
C1
二、矿产勘查地质填图
（2）追索路线
沿地质体、地质界线及构造的走向布置，用于 追索诸如化石层、含矿层、标志层等层位，以及 接触界线或断层等。此法可以详细研究地质体的 横向变化。特别是对确定接触关系、断层，研究 含矿现象极为有效，并且可以准确地填绘地质界 线，适于对专门性质的问题进行研究。但在整个 填图过程中不可能、也不必要对新有地质体或地 质界线进行追索。 （3）全面踏勘路线 若在地质填图或是地质调查过程中将上述两种 方法结合使用即为全面踏勘路线。例如，在穿越 路线上，为解决某个问题向路线两侧做短距离追 索、或在追索路线中因工作需要而穿越走向研究 短剖面，这种方法适于大比例尺地质填图或进行 某项专题研究或解决某个地质问题，虽然获得资 科丰富准确且研究程度较高，但投入的工作量大。
（l）野外记录本的右页做文字描述，记录项 目包括工作日期、观察路线的编号及路线 的起始点和经由地点、观察点编号及位置、 观察内容和各种测量数据、标本和样品编 号等。有关记录格式、观察点及样品编号 等应按统一要求进记录和编录。 （2）每本记录本都应在封面上粘贴编录标签， 并编制内容目录。 （3）对观察点和观察线上所见到的全部客观 地质事物，原则上都要进行仔细而全面地 记录。文字记录要准确、充实、切忌概念 含混、词不达意。
不同比例尺的填图单位精度要求也不相同： 1∶1000000和1∶500000地质填图精度要求划分到统 或组，对前寒武纪复杂变质岩系或由于其它原因而不能细 分的地层则划分到系或群；1∶200000和1∶100000地质 填图一般应该划分到组，个别难以划分的地层也应划分到 统，前寒武纪变质岩系分布区划分到群或组，褶皱区填图 单位厚度超过1000—1500 m、水平岩层填图单位厚度超 过100—150m时，应进一步划分或标出标志层； 1∶50000和1∶25000地质填图，若厚度较大应在组内 填出标志层或分段填图，若厚度很小也可与邻组合并，以 统为单位填图。 1∶50000和1∶25000地质填图时还应注意，褶皱区 厚度超过500 m、水平岩层地区厚度超过50 m的填图单位 应进一步划分或标出标志层，前寒武纪变质岩区则可划分 到组或亚群。
地质填图细则(1：1万)
1:10000地质填图工作细则一、1:1000地质剖面（一）工作方法1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2条完整的地质剖面，比例尺采用1:1000，用以划分填图单元，研究地层及构造，为1:10000地质填图服务。
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行。
为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露。
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品。
4．地质剖面用半仪器法测制，采用定地质点的方法进行。
分层距离用皮尺丈量，地质体出露宽度在1米以上者在图上应有表示，小于1米，具有特殊地质意义的地质体应放大表示。
5．实地分层界线用小红旗作标记。
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录。
7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等。
研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元。
8．地质剖面图的内容和布局参照附图1。
要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等。
9．进行地层厚度计算工作。
用统一表格，采用下述公式计算。
D＝L（sin α〃cosβ〃sinγ±cosα〃sinβ）式中：D－岩层真厚度；L－斜坡距α－岩层真倾角β－地层坡度角γ－剖面线与地层走向线的夹角。
地形坡向与岩层倾角相反时用“+”，相同时用“-”。
10．随着剖面测制工作的进展，应加强室内整理工作，特别是当日整理、文字记录补正、图件绘制及着墨。
11．编写剖面地质小结。
