故障分析一：前照灯不亮故障诊断
汽车前照灯不亮故障检修(3)分析
引导问题 怎样使用与维护前照灯？
前照灯光束的检查: 检查前照灯的近光束照射位置可使用屏幕检查法或检验仪检查法。检查时， 场地应平整，轮胎气压正常，汽车空载（允许乘坐一名驾驶员），蓄电池电量 充足，前照灯安装牢固。 （1）屏幕检查法。 汽车停在前照灯距幕布L （一般为10m）正前方。 两前照灯应分别进行检 查，盖住一侧前照灯， 检查另一侧前照灯的光 束明暗截止线转角或中 点是否落在幕布a或b点 上，左、右差不得大于 100mm，且明暗截止线应 重合。如果不符合要求， 则予以调整。
3.前照灯防眩目措施
（1)采用双丝灯泡 前照灯通常采用双丝灯泡，一个灯丝为远光灯丝，位 于反射镜的焦点，射出的光线远而亮；一个灯丝为近光灯丝，位于反射镜焦点 的上方或前方，射出的光线大部分向下倾斜，且光线较弱，可防眩目。我国交 通法规规定，夜间会车时，须在距对面来车150m以外互相关闭远光，使用近光。
引导问题 通过查询与查找，填写车辆以下信息。
填写车辆以下信息: 车辆识别代码（VIN） 生产年份 ; 车牌号码 行驶里程
;
; km。
引导问题 怎样规范地检查前照灯熔断丝？
卡罗拉1.6L轿车前照灯远光系统图
引导问题 怎样规范地检查前照灯熔断丝？
检 查
H-LP LH HI
（1）从发动机室继电器盒上拔下H-LP LH HI（左侧远光）和H-LP RH HI（右侧远 光）熔断丝，检查熔断丝是否断开。如果熔 断丝断开，则更换熔断丝。
引导问题 前照灯的结构是怎样的？
（2）封闭式前照灯 封闭式前照灯 的灯丝焊在反射镜底座上，反射镜与配光 镜用玻璃制成一体，反射镜表面经真空镀 铝，里面充入惰性气体，形成灯芯。这种 前照灯密封性好，完全避免了反射镜的污 染，照明效果好，使用寿命长，但当灯丝 烧断后，需要更换灯芯，成本较高。
4、项目四 汽车前照灯不亮故障检修
前 照 分 析
前照灯-电路组成
1-蓄电池； 2-门控开关；
3）检查线路：继电器插座5号（87脚）至 保险丝间之导线。
4）检查线路：保险丝至A38远光灯泡之间导线 。
5）检查线路：A38远光灯泡至搭铁之间导线 。
两边远光灯都不亮故障检修
1）检查继电器。
2）检查组合灯开关。
3）检查电路公共部分导线： 检查总保险丝至继电器 插座2、3号导线。
检查 继电器插座5号至保险丝之间导线 。
大众车前照灯电路图分析-远光灯
（2）远光灯电路： 蓄电池+——点火开关—— 车灯开关（X—56）—— 变光开关（56—近光）—— 保险丝（S9、S10）—— 近光灯（L1、L2）—— 蓄电池—
大众车前照灯电路图分析-超车灯
（3）超车灯电路： 蓄电池+——变光开关 （30—远光）——保险丝（ S9、S10）——远光灯—— 蓄电池—
3-室内灯；
5-示宽灯； 6-尾灯； 7-牌照灯； 8-仪表灯； 9—灯光开关；
4-室内灯手控开关；
10-变光开关；
11-远光指示灯； 12-前照灯（4灯亮 远光、2灯亮近 光）； 13-超车灯开关
大众车前照灯电路图分析-近光灯
（1）近光灯电路： 蓄电池+——点火开关—— 车灯开关（X—56）—— 变光开关（56—近光）—— 保险丝（S21、S22）—— 近光灯（L1、L2）—— 蓄电池—
项目四
汽车前照灯不亮故障检修
朱洪明
汽车前照灯不亮故障诊断教案及说课稿
汽车前照灯不亮故障诊断教案及说课稿——职业技术学院一、课程名称汽车简单故障诊断与排除二、教学目标通过本课程的学习，学生学会画大众帕萨特左侧前照灯电路图；能具体阐述排故思路并排除故障；培养学生的安全规范意识，同时让学生具备基本的团队协作精神。
三、重点与难点1.学会画大众电路图为本次课程重点2.如何分析诊断找到车灯不亮故障点为本次课程难点四、教学设计讲授法、主动学习法、案例教学法、自评互评法、视频直播法、小组PK法等。
五、教学资源多媒体、课件、投影仪、黑板、动画、仿真示范教具板、一体机、同屏器六、学习任务与学习成果1.绘制大众电路图2.通过仿真示教板进行灯光故障诊断七、课时分配：八、课程执行情况：汽车前照灯不亮故障诊断课程汽车前照灯不亮故障诊断信息化教学设计说课稿汽车前照灯不亮故障诊断是汽车简单故障诊断与排除课程中具有代表性的章节之一。
一是多方理论知识汇合，需要学生掌握汽车机构、电路、逻辑等内容。
二是所学内容贴近实际，其中的诊断排故实训操作也是学生必须掌握的职业操作技能，更是学生理论落地、联系实际的重要环节。
本课程以现代教学与互联网融合为思路，以信息化手段为载体，突出“学中做”、“做中学”等教学特点，探索出了一套在故障诊断课程中学生真正掌握，教学真正落地的信息化教学模式。
本次课程教学设计框架如下，第一是教学分析；第二是课程设计；第三是实施任务；第四是思考反馈。
我们把它归纳为析、设、施、思四个部分。
首先我们来看第一点教学分析。
教学分析由三个子部分构成，分别是教学内容、学情分析及目标建立。
按照专业培养方案、课程标准和汽车机电维修工岗位职责，课程选用的教材为《简单故障诊断与排除》，总课时量为54个学时，本次教授内容为该课程项目四中第3个任务——汽车前照灯不亮故障的诊断与排除，课程为4个学时。
课程教学对象为汽车运用与维修技术专业大学二年级学生，该类学生已学完汽车构造、汽车电器等理论课程，具备初步的汽车电路读识能力，但缺乏实践操作。
前照灯不亮的故障原因
前照灯不亮的故障原因目录•前言•故障现象描述•故障排查步骤–步骤一：检查灯泡–步骤二：检查保险丝–步骤三：检查电路连接–步骤四：检查电压供应–步骤五：检查开关•总结前言前照灯是汽车驾驶者在夜间或恶劣天气条件下正常行驶必备的照明设备。
然而，当我们发现前照灯不亮时，驾驶安全性就会受到严重影响。
因此，及时排查故障并解决问题是非常重要的。
本文将介绍前照灯不亮的故障原因及排查步骤，希望能帮助读者快速准确地找到并解决问题。
故障现象描述当遇到前照灯不亮的情况时，驾驶者应首先观察并描述故障现象，以便更好地进行故障排查。
故障现象的描述应包括以下几个方面：1.哪个灯泡不亮：左前灯、右前灯还是双前灯都不亮？2.是一侧灯泡不亮还是两侧灯泡都不亮？3.灯泡亮度是否有变化？是一直不亮还是偶尔会亮一下？4.是否存在其他照明灯的故障？例如后尾灯是否正常工作？对于不同的故障现象，可能对应着不同的故障原因，因此准确描述故障现象对于找出问题所在至关重要。
故障排查步骤步骤一：检查灯泡检查灯泡是否熄灭或破裂。
如果发现灯泡破裂或黑色气体聚集在灯泡底部，那么很有可能灯泡已经烧毁。
此时需要将坏灯泡更换为新的灯泡。
步骤二：检查保险丝保险丝是汽车电路中的重要保护装置，它可以防止电流过大损坏电路。
检查前照灯的保险丝是否烧断。
一般情况下，保险丝会安装在发动机舱的保险丝盒内。
通过检查保险丝表面是否断裂或中间的金属线是否断开可以判断保险丝是否损坏。
如果保险丝烧断，需要更换相同额定电流的保险丝。
步骤三：检查电路连接检查前照灯电路的连接是否正确。
首先，拧下灯罩，检查灯泡和灯座之间的连接是否良好，灯泡是否牢固插入灯座。
然后，检查灯座与车辆电路之间的连接，确保接头没有生锈、脱落或损坏。
如果发现连接问题，需要重新连接或更换损坏的零部件。
步骤四：检查电压供应使用多用途电压表检查前照灯电路的电压供应情况。
首先，将电压表的探针分别连接到前照灯电路的正极和负极，然后点火或启动发动机。

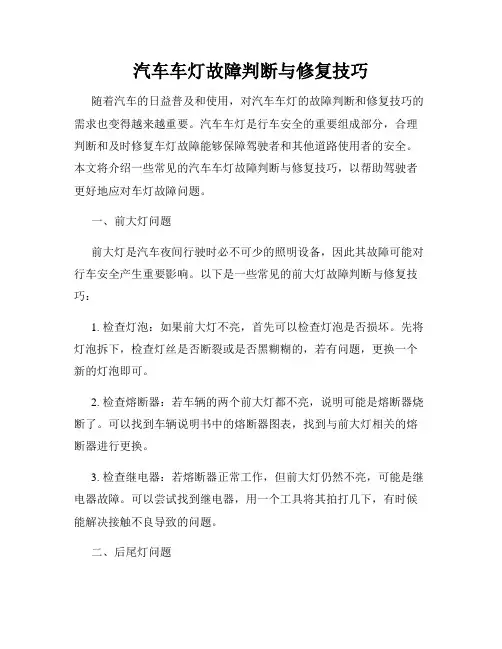

汽车车灯故障判断与修复技巧
汽车车灯故障判断与修复技巧随着汽车的日益普及和使用，对汽车车灯的故障判断和修复技巧的需求也变得越来越重要。
汽车车灯是行车安全的重要组成部分，合理判断和及时修复车灯故障能够保障驾驶者和其他道路使用者的安全。
本文将介绍一些常见的汽车车灯故障判断与修复技巧，以帮助驾驶者更好地应对车灯故障问题。
一、前大灯问题前大灯是汽车夜间行驶时必不可少的照明设备，因此其故障可能对行车安全产生重要影响。
以下是一些常见的前大灯故障判断与修复技巧：1. 检查灯泡：如果前大灯不亮，首先可以检查灯泡是否损坏。
先将灯泡拆下，检查灯丝是否断裂或是否黑糊糊的，若有问题，更换一个新的灯泡即可。
2. 检查熔断器：若车辆的两个前大灯都不亮，说明可能是熔断器烧断了。
可以找到车辆说明书中的熔断器图表，找到与前大灯相关的熔断器进行更换。
3. 检查继电器：若熔断器正常工作，但前大灯仍然不亮，可能是继电器故障。
可以尝试找到继电器，用一个工具将其拍打几下，有时候能解决接触不良导致的问题。
二、后尾灯问题后尾灯在夜间行车和刹车时发挥重要作用，因此其故障也需要及时判断和修复。
以下是一些常见的后尾灯故障判断与修复技巧：1. 检查灯泡：后尾灯灯泡的故障可能导致无法点亮或者只有一侧灯亮。
先检查灯泡是否损坏，如需要更换，可按照车辆说明书中的步骤进行操作。
2. 检查保险丝：与前大灯类似，后尾灯也有可能是因为对应的熔断器烧断了。
找到与后尾灯相关的熔断器，并进行更换。
3. 检查接线：有时后尾灯无法点亮是由于接线松动或接触不良导致的。
检查并修复可能存在的接线问题。
三、转向灯问题转向灯在转弯和变道时起到指示作用，因此其故障也需要及时修复。
以下是一些常见的转向灯故障判断与修复技巧：1. 检查灯泡：转向灯灯泡的故障可能导致闪烁频率变慢或者完全不亮。
检查转向灯灯泡是否损坏，如需要更换，按照车辆说明书中的步骤进行操作。
2. 检查继电器：转向灯的继电器也有可能导致故障。
找到与转向灯相关的继电器并进行检查，如有问题，进行更换。
前照灯不亮的故障原因
前照灯不亮的故障原因引言前照灯是车辆行驶过程中必不可少的安全设备之一，它能够提供充足的照明，确保驾驶者在夜间或恶劣天气条件下能够清晰地看到道路和周围环境。
然而，在一些情况下，我们可能会发现车辆的前照灯不亮，这给行车安全带来了潜在的风险。
本文将探讨前照灯不亮的故障原因，并提供相应的解决方法。
故障原因与解决方法1. 熔断器故障•故障原因：前照灯系统中的熔断器是保护电路免受电流过载的重要组件。
如果熔断器损坏或熔断，前照灯将无法正常工作。
•解决方法：检查车辆手册以确定前照灯所使用的熔断器位置，并检查对应位置的熔断器是否损坏。
如果发现损坏，更换一个具有相同额定值的新熔断器。
2. 灯泡故障•故障原因：灯泡可能会因为使用寿命到期或者灯丝断裂等原因而导致前照灯不亮。
•解决方法：检查前照灯灯泡是否损坏。
如果发现灯泡已经熔断或者黑暗，应立即更换一个新的前照灯灯泡。
确保使用与原始灯泡相同类型和规格的新灯泡。
3. 电路连接故障•故障原因：前照灯系统中的电路连接可能会因为松动、腐蚀或断开而导致前照灯不亮。
•解决方法：检查前照灯系统的电路连接，确保连接紧固并无腐蚀现象。
如果发现松动或腐蚀，应重新紧固或清洁连接部分。
4. 开关故障•故障原因：前照灯开关可能会由于长时间使用而损坏，导致前照灯无法正常打开。
•解决方法：检查前照灯开关是否工作正常。
如果发现开关损坏，应更换一个新的前照灯开关。
5. 电源故障•故障原因：如果车辆的电池电量不足或者发电机故障，前照灯可能无法正常工作。
•解决方法：检查车辆的电池电量和发电机工作状态。
如果发现电池电量不足或者发电机故障，应及时充电或维修车辆的发动机。
6. 控制模块故障•故障原因：前照灯控制模块可能会由于长时间使用或其他原因而导致故障，从而使前照灯无法正常工作。
•解决方法：检查前照灯控制模块是否工作正常。
如果发现控制模块损坏，应更换一个新的前照灯控制模块。
7. 车辆传感器故障•故障原因：一些车辆配备了传感器来自动控制前照灯的亮度和开启时间。
前照灯不亮检修方案
前照灯不亮检修方案一、准备工作。
咱要修前照灯不亮这事儿呢，得先把家伙事儿准备好。
首先就是工具，像个小工具箱，里面要有螺丝刀（十字和一字的都备着，谁知道车前面那些螺丝啥样呢）、万用表（这可是个检测小能手），还有个小手电筒（有时候车底下或者发动机舱里面光线不好，它就派上用场啦）。
然后再找个安全的地方停好车，可别在马路中间就开始捣鼓，那可不行。
二、初步检查。
1. 先瞅瞅保险。
保险就像是个小门卫，如果它出问题了，电就过不去，前照灯自然就不亮。
打开汽车的保险盒（这个保险盒的位置嘛，不同的车不太一样，有的在驾驶座旁边，有的在发动机舱里，这时候车主手册就像个小导游，能告诉咱们准确位置）。
找到前照灯对应的保险丝，看看它是不是断了。
要是断了，就找个相同规格的保险丝换上。
不过呢，要是换上新的又断了，那可就说明后面的电路可能有捣蛋鬼啦。
2. 检查灯泡。
灯泡就像前照灯的小心脏，要是它坏了，灯肯定不亮。
打开发动机舱（有些车可能需要把大灯后面的防尘罩拧开），看看灯泡有没有发黑或者破裂的情况。
如果灯泡看起来不太好，那就把它拧下来，换个新的。
换的时候要小心点，别把灯泡弄碎了，就像捧着个小鸡蛋一样。
三、电路检测。
1. 万用表上场。
2. 检查继电器。
继电器就像是个小开关指挥官，它控制着电流能不能顺利到达前照灯。
找到前照灯继电器（这个位置也得看汽车手册啦），把它拔下来，用万用表检查一下继电器的线圈和触点是不是正常工作。
如果继电器有问题，那就换个新的继电器，就像给前照灯换个新的小管家一样。
四、其他可能的问题。
1. 大灯开关。
大灯开关要是坏了，就像钥匙孔坏了，门怎么也打不开。
检查一下大灯开关，看看它的操作是不是正常。
有时候可能是开关内部接触不良，这时候可能需要拆开开关检查一下（不过这个操作有点难度，如果不太确定自己能行，还是找个专业师傅比较好）。
2. 车身控制模块（BCM）五、总结。
修前照灯不亮呢，就像破案一样，要一步一步来。
从简单的保险、灯泡开始检查，再到复杂的电路、继电器，最后考虑大灯开关和车身控制模块。
前照灯检修
三、照明装置的常见故障与检修照明装置的常见故障是因灯泡、线路与熔丝、控制开关有断路、短路或接触不良而使灯不亮.以下介绍前照灯常见故障及故障检修方法：1.两侧前照灯均不亮接通前照灯开关后,两侧前照灯的远光灯和近光灯均不亮。
（1）故障原因可能的故障原因有：1）前照灯灯泡均已烧坏。
2）灯光开关/变光开关故障。
3）线路连接（插接器）及搭铁不良。
（2)故障检修方法如下:1）检查灯光开关电源端电压,应为蓄电池电压。
若无电压，应检修灯光开关到蓄电池之间的线路；若电压正常，则进行下一步检修。
2）接通前照灯开关(远光灯或近光灯),检查灯光开关远光灯或近光灯输出端电压。
若电压无,说明灯光开关故障，拆检或更换灯光开关;若电压正常，则进行下一步检查。
3）在接通前照灯开关时,检查前照灯线束插头对地电压.若电压均低或无，则需检修灯光开关到前照灯之间的线路；若电压正常,则应检查前照灯灯泡和前照灯的搭铁.2。
单侧前照灯不亮接通前照灯开关后，前照灯的一侧远光灯和近光灯均不亮.（1)故障原因可能的故障部位有：1）单侧前照灯灯泡/灯丝烧坏。
2）单侧前照灯线路或搭铁不良。
（2）故障检修接通前照灯开关时，检查不亮侧前照灯线束插头两端子对地电压。
若电压均低或无,则需检修灯光开关到前照灯之间的线路；若电压正常，则需检查不亮侧前照灯的搭铁和灯泡。
3。
前照灯的远光灯或近光灯不亮接通前照灯开关后，在变换远近光时,两侧前照灯的远光灯或近光灯不亮。
（1）故障原因可能的故障部位有:1）灯光开关/变光开关不良。
2)前照灯远光灯丝（灯泡)或近光灯丝（灯泡）烧断。
3）变光开关至前照灯的远光灯线路或近光灯线路不良.(2）故障检修方法如下：1）接通前照灯开关，变换为远光或近光，检查灯光开关远光灯或近光灯输出端电压。
若电压无，说明灯光开关/变光开关故障，拆检或更换左组合开关；若电压正常，则进行下一步检查。
2）接通前照灯远光或近光，测量前照灯插头的远光灯或近光灯输入端子，若电压低或无，检修变光开关至前照灯的线路；若电压正常，则需拆检前照灯.4。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
故障分析一：前照灯不亮
（二）照明系统故障的现象、原因及其诊断方法要求：
1．诊断常用方法思路
（1）电气线路故障检查
照明装置电气系统故障中除了部件损坏，如灯具损坏，开关、继电器损坏等，一部分是由于导线连接不当引起的。
这部分故障称为线路故障。
线路故障中，基本上有断路、短路和接触不良三种情况。
有些故障可以外部直观发现，有些则需用测试法查出。
测试的方法有以下几种：搭铁划火法、试灯法、电源短接法，适用于检查断路和接触不良；逐段拆检法，适合对线路的搭铁短路故障的检查。
（2）电气线路开关的检查
电气线路中开关种类繁多，但各种开关的检查方法都是相同的。
即都是将开关与线路的多端接头断开，用万用表的欧姆档来检查各接头间的导通情况，根据每一开关位置各接头间的电阻值是否符合标准值，来判断开关的好坏，但需注意：不同车型的开关接线形式有所不同。
（3）照明线路控制继电器的检查
照明线路中有大量的控制继电器。
继电器相当于电磁开关。
在检查继电器好坏时，可使用与开关检查相同的方法：即用欧姆表来检查继电器各接线端子间的通断情况是否符合要求。
所不同的是继电器还应检查其工作状态下的导通情况，即给继电器相应端子接入工作电压后，观察其导通的变化情况。
2．常见故障诊断
1．前照灯不亮
(1)故障原因
前照灯熔丝烧断；前照灯变光开关有故障；前照灯配线或搭铁有故障；电源线松动和脱落断路。
(2) 诊断方法（图：如上接线图，加检查方法）
检查熔丝，如有熔断应予以更换。
检查车灯火线有无电压，若有电应检查灯丝及其搭铁线；若无电应逐步向前排查，检查灯光变光开关，必要时给予更换；检查灯光总开关大灯档位是否接触不良必要时给予修理和更换，检查灯光继电器的线圈及触点是否正常，若均无问题应检查各处接线情况是否有松动、脱落或断路，必要时进行紧固和更换。
2．扩展1：
前照灯灯光暗淡
(1)故障原因
蓄电池端电压降低；发电机不发电或发电量不足，输出电压低；散光玻璃或反射镜太脏；开关、导线等处有接头松动和锈蚀现象，使电阻增大。
(2)诊断方法
检查蓄电池，如电压不足应进行补充充电。
检查大灯火线电压是否过低，若正常，检查其搭铁情况是否良好，无问题则检查前照灯是否反射镜、配光镜过脏，拆开前照灯，予以清洁，灯座的接触部位和接头部位也应清洁处理，必要时给予更换；若车灯火线电压过低，则应逐步往前排查开关、继电器及导线，看是否有接触不良致使电压降过大；均无问题应检查发电机的传动带松紧度，修复或更换发电机，检查电压调节器，必要时给予调整、修理或更换。
3.扩展2：
前照灯变光时，远光灯或近光灯有一只不亮
(1)故障原因。
灯泡烧毁；接线板或插接器到灯泡的导线断路；灯泡与灯座之间接触不良。
(2) 诊断方法
更换同型号的灯泡；修理灯座、清除污垢、锈蚀，使其接触良好；检修线路并接牢。
4.扩展3：
前照灯远、近光不全
(1)故障现象。
灯光开关在前照灯档位时，只有远光亮，而近光不亮，或只有近光亮而远光不亮。
(2)故障原因。
变光开关损坏；远、近光的一条导线断路；双丝灯泡中某灯丝烧断。
(3)诊断方法
更换变光开关；检查前照灯线路，必。
