IC思考题(整理版)
思考题【1】CMP包括哪2个动力学过程？控制参数有哪些？答：（1）CMP是一个多相反应，有二个动力学过程：1.首先吸附在抛光布上的抛光液中的氧化剂、催化剂等与单晶片表面的硅原子在表面进行氧化还原的动力学过程（化学作用）如碱性抛光液中的OH-对Si的反应：Si ＋2OH- + H2O=== SiO32- + 2H22. 抛光表面反应物脱离硅单晶表面，即解吸过程，使未反应的硅单晶重新裸露出来的动力学过程（机械作用）（2）控制参数：1.抛光时间：2.磨头压力（向下压力）：3.转盘速率4.磨头速度磨料化学成分5.磨料流速6.硅片/磨料温度【2】异质外延对衬底和外延层有什么要求？答：异质外延的相容性1. 衬底与外延层不发生化学反应，不发生大量的溶解现象；2.衬底与外延层热力学参数相匹配，即热膨胀系数接近。
以避免外延层由生长温度冷却至室温时，产生残余热应力，界面位错，甚至外延层破裂。
3.衬底与外延层晶格参数相匹配，即晶体结构，晶格常数接近，以避免晶格参数不匹配引起的外延层与衬底接触的界面晶格缺陷多和应力大的现象。
【3】热氧化方法有哪几种？各有何优缺点？答：干氧氧化：在高温下氧直接与硅片反应生长二氧化硅的方法。
氧化膜致密性最好，针孔密度小，薄膜表面干燥，均匀性和重复性好，掩蔽能力强，与光刻胶接触良好、粘附好，光刻时不易产生浮胶，但是生长速率最慢；O2+Si--->SiO2 水蒸汽氧化：在高温下，硅与高纯水产生的蒸汽反应生成SiO2。
氧化膜致密性最差，针孔密度最大，薄膜表面潮湿，光刻难，浮胶。
但是，生长速率快。
H2+O2+Si--→SiO2+H2湿氧氧化：将干燥纯净的氧气在通入氧化炉前先经过一个水浴瓶，使氧气通过加热的高纯去离子水，携带一定量的水汽（水汽的含量由水浴温度－通常95℃左右和气流决定。
H2O(O2)+Si--→SiO2+H2水比氧在二氧化硅中有更高的扩散系数和大得多的溶解度，所以湿氧氧化有较高的氧化速度。
氧化膜较干氧氧化膜疏松，针孔密度大，表面含水汽，光刻性能不如干氧，容易浮胶。
湿氧与干氧比，水温越高，水汽就越多，二氧化硅生长速率也就越快。
【4】影响氧化速率的因素有哪些？答：1.温度影响很大，H, h,D,ks都与温度有关。
2．气体分压提高反应器内氧气或水汽的分压能提高线性氧化速率。
有高压氧化和低压氧化技术。
3.硅晶向对氧化速率略有不同，（111）晶向速率最快，（100）晶向速率最慢。
4.掺杂掺杂浓度越高氧化速率越快，将此现象称为增强氧化。
【5】影响SiO2热氧化层电性的电荷来源主要有哪些种类？这些电荷对器件有何危害？降低这些电荷浓度的措施有哪些？答：（1）可动离子电荷危害：二氧化硅中的钠离子在环境中大量存在，在低于200℃的温度下在氧化层中就有很高的扩散系数，其迁移能力因氧化层中存在电场而显著提高，对器件参数有重要影响。
如引起MOS晶体管阈值电压VT不稳定，在Si－SiO2界面分布的不均匀还会引起局部电场的加强，造成MOS管栅极的局部低击穿二氧化硅中可动正电荷在电场作用下的漂移对IC稳定性构成严重影响，控制钠离子含量成为SiO2工艺质量好坏的重要标志。
降低浓度措施：降低钠离子污染的措施：a、加强工艺卫生避免Na+沾污，使用含氯的氧化工艺；b、用氯周期性地清洗管道、炉管及相关容器；c、用超纯净的化学物质；d、保证气体及气体传输过程的清洁；e、保证栅材料（多晶硅）不受污染；f、用BPSG 和PSG玻璃钝化可动离子；g、用氮化硅封闭已完成的器件以防止钠离子的渗透。
（2）界面陷阱电荷Qit危害：界面态使MOS晶体管的阈值电压漂移；使MOS电容的C-V曲线发生畸变；界面态成为有效的复合中心，导致漏电流的增加，减小MOS器件沟道的载流子迁移率，使沟道电导率减小。
措施：在金属化后退火（PMA）；在低温、惰性气体退火可以大大降低界面态密度（3）固定离子Qf（电荷）危害：主要是氧空位，极性不随表面势和时间的变化而变化。
固定氧化层电荷的能级在硅的禁带以外，但在SiO2禁带中。
固定正电荷对氧化、退火条件和衬底晶向十分敏感。
固定正电荷的作用与界面态的作用相似。
措施：a.干氧氧化空位最少，水汽氧化氧空位最多。
热氧化时，首先采用干氧氧化方法可以减小这一现象。
b.氧化后，高温惰性气体中退火也能降低固定电荷。
硅衬底晶向、氧化条件和退火温度选择适当，可使固定正电荷控制在较低的密度。
降低氧化时氧的分压也可以减小过剩Si＋的数量，有助于减小固定正电荷密度。
含氯氧化工艺也能降低固定正电荷的密度。
（4）氧化层陷阱电荷Qot危害：氧化层陷阱电荷位于SiO2中和Si－SiO2界面附近，俘获电子或空穴后分别带负电或正电。
氧化层中产生陷阱的缺陷：悬挂键、界面陷阱、Si-Si键的伸展、断键的氧原子、弱的Si－Si键、扭曲的Si-O键、Si-H和Si-OH键。
措施：a、选择合适的氧化工艺条件改善SiO2结构，使Si-O-Si不易被打断（1000℃干氧氧化）；b、惰性气体中进行低温退火（150－400℃）减少电离辐射陷阱；c、采用对辐照不灵敏的钝化层，Al2O3,Si3N4等。
【6】为何热氧化时要控制钠离子的含量？降低钠离子污染的措施有哪些？答：（1）钠离子在环境中大量存在，在低于200℃的温度下在氧化层中就有很高的扩散系数，其迁移能力因氧化层中存在电场而显著提高，对器件参数有重要影响。
如引起MOS晶体管阈值电压VT不稳定，在Si－SiO2界面分布的不均匀还会引起局部电场的加强，造成MOS管栅极的局部低击穿（2）降低钠离子污染的措施：a、加强工艺卫生避免Na+沾污，使用含氯的氧化工艺；b、用氯周期性地清洗管道、炉管及相关容器；c、用超纯净的化学物质；d、保证气体及气体传输过程的清洁；e、保证栅材料（多晶硅）不受污染；f、用BPSG和PSG玻璃钝化可动离子；g、用氮化硅封闭已完成的器件以防止钠离子的渗透。
【7】掺氯氧化工艺对提高氧化膜质量有哪些作用？答：可以增加反应速度，减少界面固定电荷和界面态（电荷中和作用），可以实现对碱金属离子的吸杂作用。
【8】氧化层膜厚的测定方法有哪些？答：（光学方法、探针轮廓仪等）（１）双光干涉法测量方法：试片（陪片）表面涂一小滴黑胶，然后在HF中未被保护的腐蚀掉，丙酮除去黑胶，这样在硅片表面出现一个台阶。
用干涉显微镜观察表面时，在台阶处就出现的明暗相同的干涉条纹，根据干涉条纹数目，可计算出的氧化层厚度。
（２）比色法可根据氧化层表面颜色和表中所列颜色进行比较，来确定氧化层的厚度（3）椭偏光法【9】热氧化时常见的缺陷有哪些？产生的原因有哪些？答：（1）氧化层厚度不均匀原因：硅片表面上气体分布不均匀；炉温不稳定；恒温区太短；硅片表面状态不均匀。
（2）氧化层表面出现斑点原因：硅片清洗不彻底；反应室有污染杂质，反应气氛不纯；反应前硅片没有烘干或有水珠溅到硅片上，或DI水不够纯。
（3）氧化层针孔－使杂质局部穿透，使器件漏电增大，击穿变坏原因：硅片表面抛光不够好（有严重损伤）；有严重的位错；硅片表面有沾污【10】什么是掺杂？答：将需要的杂质掺入特定的半导体区域中，以达到改变半导体电学性质，形成PN 结、电阻、欧姆接触。
【11】热扩散的机制有哪些？答：(a) 间隙式扩散（interstitial）(b) 替位式扩散（substitutional）(c) 间隙-替位式扩散【12】扩散源有哪些存在形态？答： 1.固态源（杂质的氧化物或其他化合物）陶瓷片或粉体：BN、B2O3、Sb2O5、P2O5等2.液态源POCl3、BBr3、B(CH3O)3.（TMB）3.气态源BCl3、B2H6、PH3、AsH3【13】实际生产中为何采用二步扩散？预扩与主扩的杂质浓度分布各有何特点？答：（1）预淀积（预扩散）低温，短时，恒定表面源扩散—控制杂质数量主扩散（再分布）高温，扩散同时伴随氧化—控制表面浓度和扩散深度（2）两步扩散之后的杂质最终分布形式，为两个扩散过程结果的累加。
•D1t1>>D2t2预扩散起决定作用，杂质按余误差函数形式分布•D1t1<< D2t2主扩散起决定作用，杂质按高斯函数形式分布【14】与热扩散相比，离子注入有哪些优点？答：1.各种杂质浓度分布与注入浓度可通过精确控制掺杂剂量和能量来达到,均匀性及重复性很好2.同一平面上杂质掺杂分布非常均匀3.非平衡过程，不受固溶度限制，可做到浅结低浓度或深结高浓度4.注入元素通过质量分析器选取，纯度高，能量单一5.低温过程（因此可用多种材料作掩膜，如金属、光刻胶、介质）；避免了高温过程引起的热扩散；易于实现对化合物半导体的掺杂(高温热扩散时化合物组分会变化)；6.横向效应比气固相扩散小得多，有利于器件尺寸的缩小7.离子注入通过Si表面上的薄膜注入到Si中，防止了污染，自由度大【15】什么是沟道效应？如何降低沟道效应？答：（1）沟道效应:对晶体靶进行离子注入时，由于晶体排列的特性使得某些角度上有长距离的开口。
假如注入离子运动方向与这些隧道般的开口相平行，这些注入的离子将不会与靶原子发生碰撞而深深地注入衬底之中。
（2）减少沟道效应的措施1.将晶片对离子注入的运动方向倾斜一个角度，减小开口2.在晶体表面铺上一层非结晶的材质，使入射的离子在进入衬底前在非晶系层里与无固定排列方式的非晶系原子产生碰撞而散射，降低沟道效应的程度3.先进行一次轻微的离子注入，将晶片表面的晶体结构破坏成非晶态，再进行真正的离子注入。
4.用Si，Ge，F，Ar等离子注入使表面预非晶化，形成非晶层5.增加注入剂量（晶格损失增加，非晶层形成，沟道离子减少）6.表面用SiO2层掩膜【16】什么是离子注入损伤？损伤类型有哪些？答：（1）晶格损伤：高能离子注入硅片后与靶原子发生一系列碰撞，可能使靶原子发生位移，被位移原子还可能把能量依次传给其它原子，结果产生一系列的空位－间隙原子对及其它类型晶格无序的分布。
这种因为离子注入所引起的简单或复杂的缺陷统称为晶格损伤。
（2）损伤有三种：点缺陷非晶区非晶层【17】离子注入掺杂后为何要进行退火？其作用是什么？答：（1）原因：注入离子造成的晶格损伤会影响材料的电学性质。
移位原子的产生会增加散射中心降低载流子迁移率；增加缺陷中心减少非平衡少数载流子寿命（缺陷能级和深能级陷阱能俘获自由载流子）；增大P-N结漏电流。
此外，被注入的杂质原子大多数存在于晶格间隙位置，起不到施主或受主的作用。
注入区的晶体结构遭到破坏，甚至成为非晶，注入的杂质难以处于替代位置。
必须消除晶格损伤，使注入的杂质转入替位位置以实现电激活。
（2）作用：1.去除由注入造成的损伤，让硅晶格恢复其原有完美晶体结构2.让杂质进入电活性（electrically active）位置－替位位置。
IC工艺习题
第一章外延思考题1.外延是___________________________________________________________________。
2.名词解释:同质结外延,异质结外延正外延,反外延SOS，SOI结构软误差，3.埋层外延中的图形漂移与滑移原因及解决办法。
4.分析外延中的自掺杂效应,讨论解决办法。
5.分析外延中的可能产生的几种缺陷,讨论解决办法。
6.总结影响外延生长速率的几种因素,如何提高外延层质量。
7.根据两种硅气相外延的原理，比较两种硅气相外延的特点。
8.外延技术在双极及MOS电路的主要用途第五章CVD(化学气相淀积)10028.化学气相淀积SiO2与热生长SiO2相比较，下面哪些说法是正确的：（）1．C VD SiO2，衬底硅不参加反应。
2. CVD SiO2，衬底硅参加反应。
3. CVD SiO2，温度高。
4. CVD SiO2，温度低。
A．1, 3 B. 1, 4 C. 2 ,4 D. 2, 310030.化学气相淀积SiO2与热生长SiO2相比较，下面哪些说法是正确的：（）1.热生长SiO2只能在Si衬底上生长。
2. CVD SiO2可以淀积在硅衬底上，也可以淀积在金属、陶瓷、及其它半导体材料上。
3. CVD SiO2，衬底硅不参加反应。
4. CVD SiO2，温度低。
A.1,2B. 2,4C.1,4D.1，2，4E. 1,2,3,410031.SiN4薄膜在集成电路中的应用主要有：A．钝化膜 B. 选择氧化C. 电容介质由于氮化硅氧化速率极低，因此被用作（）的掩蔽膜。
10032.SiN4薄膜在集成电路中的应用主要有：A．钝化膜 B. 选择氧化C. 电容介质由于水和钠离子在氮化硅膜中扩散系数很小，所以常被用作（）10033.SiN4薄膜在集成电路中的应用主要有：A．钝化膜 B. 选择氧化C. 电容介质由于氮化硅膜介电常数大，所以被用作（）10034.LPCVD淀积过程中主要控制参数有：（）1．压力 2. 温度 3. 温度梯度4．反应气体浓度 5. 反应气体比例A．1、2 B. 1、2、4 C. 2、3、4 D. 1、2、3、4、510035.以下反应方程式不属于LPCVD淀积Si3N4的是：（）A. 3SiH4+4NH3Si3N4+12H2B. 3SiH2Cl2+4NH3 Si3N4+6HCl+6H2C. 3SiCl4+4NH3Si3N4 +12HClD. 3 SiH4+2N2 Si3N4+6H210036.LPCVD淀积多晶硅常用温度为600-650℃，采用热分解法，反应方程式为：（）A．SiCl4Si+2Cl2 B. SiH4Si+2H2C. Si3N4 3Si+2N2D. SiH2Cl2Si+Cl2+H210037.LPCVD淀积过程中气相淀积，P型常用（）A. PH3 B. AsH3 C. B2H6 10038.LPCVD与APCVD相比，哪个均匀性好（）A．LPCVD B. APCVD 10039.LPCVD与APCVD相比，哪个投片量大（）A．LPCVD B. APCVD 10040.LPCVD与APCVD相比，哪个成本低（）A．LPCVD B. APCVD10041.LPCVD与APCVD相比，哪个温度低（）A．LPCVD B. APCVD10042.PECVD淀积氮化硅反应方程式为：（）1．SiH4+NH3SiNH+3H2 2. 3SiH4+4NH3Si3N4+12H23. 3 SiH4+2N2 Si3N4+6H24. SiH4+N2 2SiNH+3H2A. 2,3B. 1C. 1,4 D 210043.PECVD淀积氮化硅薄膜的性质与具体条件关系密切，许多参量都会影响其性质，如：（） 1. 工作频率2. 功率 3. 压力 4. 温度A. 3, 4 B. 2,3,4 C 1,3,4 D. 1,2,3,410044.PECVD淀积氮化硅薄膜的性质与具体条件关系密切，许多参量都会影响其性质，如：（）1. 反应气体压力2. 反应器几何形状3. 电极空间4. 电极材料5. 抽速A. 1,2B. 2,3,4 C 1,2,3,4 D. 1,2,3,4,5填空题20032.在LPCVD中，由于h G>>k S,即质量转移系数远大于表面反应速率常数，所以，LPCVD 系统中，淀积过程主要是质量转移控制_______（对/错）20033.在LPCVD中，由于h G>>k S,即质量转移系数远大于表面反应速率常数，所以，LPCVD 系统中，淀积过程主要是表面反应速率控制_______（对/错）20034.LPCVD淀积多晶硅，其掺杂方法有三种：CVD法、_____法和离子注入法。
芯片设计基础知识题库50道及答案
芯片设计基础知识题库50道及答案1. 数字集成电路中最基本的逻辑门是：A. 与门B. 或门C. 非门D. 异或门答案：C2. 下列哪种电路可以实现逻辑“与”功能？A. 与门B. 或门C. 非门D. 异或门答案：A3. 在CMOS电路中，N沟道MOSFET的漏极电压VDS 与栅极电压VGS的关系是：A. VDS随VGS增大而增大B. VDS随VGS增大而减小C. VDS与VGS无关D. VDS随VGS增大而先增大后减小答案：A4. 在数字电路中，以下哪个参数表示信号在传输过程中的延迟？A. 延迟时间B. 上升时间C. 下降时间D. 幅度答案：A5. 在CMOS电路中，以下哪种器件的开关速度快？A. N沟道MOSFETB. P沟道MOSFETC. 双极型晶体管D. 漏极跟随器答案：A二、填空题6. 数字电路中的基本逻辑门包括：______、______、______。
答案：与门、或门、非门7. CMOS电路由______和______两种器件组成。
答案：N沟道MOSFET、P沟道MOSFET8. 信号的上升时间是指信号从______到______所需的时间。
答案：10%幅度、90%幅度9. 信号的下降时间是指信号从______到______所需的时间。
答案：90%幅度、10%幅度三、判断题10. CMOS电路的功耗比双极型电路低。
（正确）11. 逻辑门电路的输出电平越高，电路的驱动能力越强。
（正确）12. 信号在传输过程中的延迟与传输距离无关。
（错误）四、简答题13. 简述CMOS电路的工作原理。
答案：CMOS电路由N沟道MOSFET和P沟道MOSFET 组成，当输入信号为高电平时，N沟道MOSFET导通，P 沟道MOSFET截止，电路输出低电平；当输入信号为低电平时，N沟道MOSFET截止，P沟道MOSFET导通，电路输出高电平。
14. 简述数字电路中信号传输的延迟因素。
答案：信号传输的延迟主要受以下几个因素影响：电路结构、传输距离、信号频率、电路器件特性等。
集成电路芯片基础知识单选题100道及答案解析
集成电路芯片基础知识单选题100道及答案解析1. 集成电路芯片的基本组成单元是（）A. 晶体管B. 电阻C. 电容D. 电感答案：A解析：晶体管是集成电路芯片的基本组成单元。
2. 以下哪种材料常用于集成电路芯片的制造？（）A. 铜B. 铝C. 硅D. 银答案：C解析：硅是目前集成电路芯片制造中最常用的材料。
3. 集成电路芯片的集成度是指（）A. 芯片中晶体管的数量B. 芯片的面积C. 芯片的性能D. 芯片的价格答案：A解析：集成度通常指芯片中晶体管的数量。
4. 以下哪种工艺技术常用于提高集成电路芯片的性能？（）A. 缩小晶体管尺寸B. 增加晶体管数量C. 降低工作电压D. 以上都是答案：D解析：缩小晶体管尺寸、增加晶体管数量和降低工作电压都可以提高集成电路芯片的性能。
5. 集成电路芯片的设计流程中，不包括以下哪个步骤？（）A. 系统规格定义B. 逻辑设计C. 封装测试D. 物理设计答案：C解析：封装测试是芯片制造完成后的环节，不属于设计流程。
6. 芯片中的布线主要用于（）A. 连接晶体管B. 存储数据C. 控制电流D. 提高速度答案：A解析：布线的作用是连接芯片中的晶体管等元件。
7. 以下哪种类型的集成电路芯片应用最广泛？（）A. 数字芯片B. 模拟芯片C. 混合信号芯片D. 射频芯片答案：A解析：数字芯片在计算机、通信等领域应用广泛。
8. 集成电路芯片的工作频率主要取决于（）A. 晶体管的开关速度B. 芯片的面积C. 电源电压D. 封装形式答案：A解析：晶体管的开关速度决定了芯片的工作频率。
9. 以下哪个不是集成电路芯片制造中的光刻工艺步骤？（）A. 涂胶B. 曝光C. 刻蚀D. 封装答案：D解析：封装不属于光刻工艺步骤。
10. 芯片的功耗主要由以下哪种因素决定？（）A. 工作电压B. 工作频率C. 晶体管数量D. 以上都是答案：D解析：工作电压、工作频率和晶体管数量都会影响芯片的功耗。
11. 集成电路芯片的可靠性与以下哪个因素无关？（）A. 制造工艺B. 工作环境C. 芯片价格D. 封装质量答案：C解析：芯片价格不影响其可靠性。
高频电路思考题
调信号的调制（ 类型 ）和调制（ 参数 ）均不改变。
13. AM信号的最大振幅为15V，最小振幅为5V，则载波振幅为（ 10 ）V， 调幅系数为（ 0.5 ），边频分量振幅为（ 2.5 ）V。
14. 单频调制时，调相信号的调相指数mp与调制信号的振幅成正比，与 （ 频率 ）大小无关；最大频偏Δfm与调制信号的振幅成（ 正 ），与调制 频率成（ 正比 ）。 15. 已调信号的表示式为u(t)=10cos[(2π×107t)+15cos(2π×103t)]V，已 知调制信号为uΩ(t)=5cos（2π×103t）V，则该已调信号为( 调相 )信号， 其最大相位偏移为（15）rad，最大频偏为（ 15 ）kHz。 16. 间接调频的方法是先对调制信号进行（积分），然后进行（调相）。 17、锁相环锁定后，瞬时相位差 趋向一个（固定）值，瞬时频差等于（零）
这意味着VCO输出信号与参考信号之间，在固定的π/2相位差上只叠加一个
固定的稳态相位差，而没有频差。 18、某反馈型正弦波振荡器的环路增益
A( jf ) F ( jf ) Au 106 f 25 j 6 f 10
则放大电路增益 Au ≥（
），振荡频率f=（
15、锁相环路利用相位的调节去消除频率的误差，在一定的频率范围内能 实现无误差的频率跟踪。( 正 ) 16、锁相环路中，若输出信号与输入信号之间的相位差为常数，则就可以 说明锁相环路已锁定。( 正 ) 1. 电路中存在正反馈，就会产生正弦波振荡。( 错 ) 2. 电路存在反馈，且满足幅度条件 ，就会产生正弦波振荡。( 错 ） 二、选择题 1、锁相环在固有频差的作用下，闭环后的任何时刻瞬时频差与控制频差 的（代数和）总是等于（固有频差）。 1、单调谐放大器中，Qe对选择性和通频带的影响是（ B ）。 A. Qe 越大，选择性越好，通频带越宽 B. Qe 越大，选择性越好，通频带越窄 C. Qe 越大，选择性越差，通频带越窄 2、单调谐小信号放大器中，并联谐振回路作为负载时常采用抽头接入， 其目的是（ C ） A.展宽通频带 B.提高工作频率 C.减小晶体管及负载对回路的影响 5. 单调谐小信号放大器多级级联，其总通频带将（ B ）。 A.增大 B.减小 C.不变

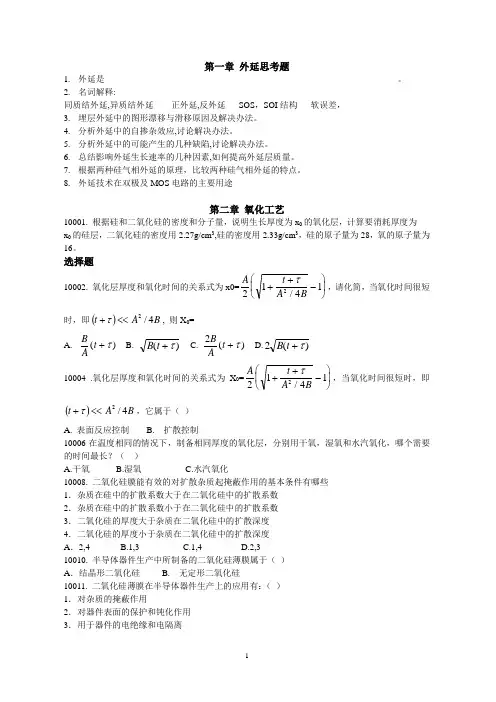

IC工艺原理习题
第一章外延思考题1.外延是___________________________________________________________________。
2.名词解释:同质结外延,异质结外延正外延,反外延SOS，SOI结构软误差，3.埋层外延中的图形漂移与滑移原因及解决办法。
4.分析外延中的自掺杂效应,讨论解决办法。
5.分析外延中的可能产生的几种缺陷,讨论解决办法。
6.总结影响外延生长速率的几种因素,如何提高外延层质量。
7.根据两种硅气相外延的原理，比较两种硅气相外延的特点。
8.外延技术在双极及MOS电路的主要用途第二章氧化工艺10001. 根据硅和二氧化硅的密度和分子量，说明生长厚度为x0的氧化层，计算要消耗厚度为___ x0的硅层，二氧化硅的密度用2.27g/cm3,硅的密度用2.33g/cm3，硅的原子量为28，氧的原子量为16。
