工程机械交、直流充电系统的常
见故障(新版)
工程机械交、直流充电系统的常见故障(新版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。
显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。
工程机械及汽车上的充电系统一般是由蓄电池、交流或直流发电机、电压调节器、发电机胶带、充电指示灯或仪表、点火开关和线束等组成。
其基本一般如附图所示。
由附图知，发电机转子产生的交流电经6个整流二极管整流后变成直流电，电流电流从发电机的“A”点出来分成两路，一路去机品上的用电设备，另一路通过电流表给蓄电池充电。
同时，发电机“A”点的电压通过点火开关至发电机调节器，控制进入发电机“F”的磁场电流，从而控制发电机的发电量。
交、直流充电系统常见的故障有：
（1）不充电。
即在发动机中速运转时，电流表指标放电或充电的指标灯常亮。
（2）充电不足。
即电流表上充电电流达不到规定电流值或充电指示灯偏暗。
（3）充电电流不稳定。
即发动机中速运转时电流表指针来回摆动
或充电指标灯时亮时灭。
（4）充电流过大。
（5）发电机有不正常响声
导致充电故障的原因一般有：
（1）充电线路有故障。
如果导线断裂或脱落、插接口接触不良和连线错误等，都可能造成系统不充电或充电不足。
（2）发电机胶带过松。
发电机胶带过松有可能造成充电系统充电不足或充电电流不稳定。
（3）蓄电池有故障。
蓄电池内部短路可能造成充电电流过大。
（4）调节器有故障。
调节器内部的电子元件接的断路或短路，会造成调节电压过高、过低或不稳定，从而导致发电机发电量过大、过小或不稳定。
（5）发电机本身内部有故障。
如果个别二极管断路、炭刷与整流环接触不良、整流环有油污、励磁绕组局部短路、定子绕组局部短路或有一相断路，则会使发电机发电不足。
如果整流二极管损坏、炭刷与整流环不接触、发电机无励磁电流、励磁绕组或定子绕组有断路或短路，以及抑止干扰用的电容短路等，均会造成发电机不发电。
如果发电机内部的炭刷弹簧压力不足、炭刷接触不良，或励磁绕组、定子
绕组即将断路或短路，则都会导致发电机电压不稳定。
XX设计有限公司
Your Name Design Co., Ltd.。
电气直流系统常见故障分析及处理
电气直流系统常见故障分析及处理1.电气直流系统的常见故障（1）电缆故障：电缆是电气直流系统中重要的组成部分，经常会发生故障。
常见的电缆故障包括绝缘破损、漏电、短路等。
这些故障可能导致电气直流系统无法正常运行。
（2）继电器故障：继电器是电气直流系统中的重要设备，用于控制电气设备的开关和保护。
继电器故障主要有接点氧化、接线松动、线圈烧毁等。
这些故障会导致继电器无法正常工作，从而影响电气直流系统的稳定性和可靠性。
（3）电源故障：电源是电气直流系统的核心设备，负责为其他设备提供电力。
电源故障可能包括电源输出电压不稳定、过载、短路等。
这些故障会导致电气直流系统无法正常供电，从而影响其他设备的工作。
（4）保护装置故障：保护装置是保护电气直流系统安全运行的关键设备，常见故障包括误动、失灵、短路故障指示不准确等。
这些故障会导致保护装置无法及时响应，从而使电气直流系统暴露在风险中。
2.电气直流系统故障处理方法（1）电缆故障处理：对于绝缘破损的电缆，应及时查找破损处并重新绝缘修复或更换电缆。
对于漏电和短路等故障，应首先隔离故障区域，然后进行修复。
在处理电缆故障时，应注意安全，避免触电等危险。
（2）继电器故障处理：对于继电器接点氧化的故障，可以采用清洗或更换接点的方式进行修复。
对于接线松动和线圈烧毁等故障，应重新连接或更换继电器。
（3）电源故障处理：对于电源输出电压不稳定的故障，可以采取稳压措施，如增加稳压电路等。
对于过载和短路等故障，应尽快发现故障原因并排除。
（4）保护装置故障处理：对于保护装置的误动和失灵等故障，应及时调整或更换保护参数。
对于短路故障指示不准确的情况，应重新校准故障指示装置。
总之，电气直流系统常见故障的处理方法包括修复电缆故障、清洗或更换继电器、采取稳压措施处理电源故障，以及调整或更换保护装置等。
在处理故障时，应关注安全，并尽快排除故障，以保证电气直流系统的正常运行。
直流系统常见故障及处理措施
直流系统常见故障及处理措施一、当直流系统出现异常情况时，应遵循以下原则来进行检查和处理1、熟悉设备图纸、使用说明书等技术资料只有熟悉了这些文件资料，才能正确地进行检查和维护。
2、先考虑外部和操作再考虑设备本身引起直流设备出现异常情况原因一般有三个方面：①操作不当-------如某一开关位置不对，设备的运行参数设置不当等。
②外部原因-------如输入电源消失、缺相等。
③设备本身-------如某个器件损坏失灵、接触不良、保险熔断等对于由操作不当和外部原因引起的设备运行异常，只要引起的原因消失，系统就会正常工作，而没有必要对设备本身进行处理，所以应在确认没有这两个方面的原因后再进行设备原因方面的检查和处理。
3、注意区分电源的电压等级和极性，搞清回路的走向在检查处理有问题的设备单元是要注意区分交流输入的电压等级和相序，直流电源电压等级和正负极性。
4、注意安全，尽量隔离问题区域，不要扩大故障范围直流系统异常情况在处理时可能会带电作业，所以一定要注意安全，采取安全措施，并且在不影响系统运行的情况下，尽量进行必要的局部隔离，如检查更换充电机模块单元时，要断开相应交流空开，检查电池是可分开电池回路，断开电池熔断器（空气开关）等。
另外在更换器件时拆下的线头要进行绝缘扎捆处理，不要人为的扩大故障范围。
二、直流系统常见故障及处理措施㈠、充电机模块故障及处理：1、充电机模块输入过压、欠压保护当输入模块的交流电压大于一定值（湖南科明大于485±10V）或小于一定值（湖南科明小于313±10V）充电机模块自动保护，无直流输出，保护指示灯点亮（黄灯），当电压恢复到一定值（湖南科明电压恢复到460±10V、335±10V）后，充电机模块自动恢复工作。
当发生充电模块输入过压、欠压保护，微机监控装置中事先设定好相应的交流报警参数，微机监控装置（微机后台）就会发交流过压、欠压报警信息。
此时值班人员应用万用表交流500V档位测量供直流两路三相交流电源各线电压是否超过过压或欠压数值。

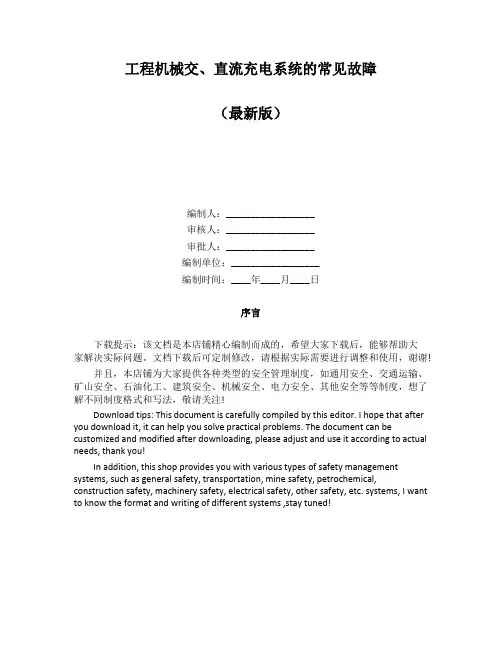

工程机械交、直流充电系统的常见故障
