MQ-3酒精传感器的介绍.docx
MQ3酒精传感器设计原理图与其程序
MQ-3 酒精传感器模块使用说明书简要说明：一、尺寸： 32mm X22mm X27mm长X宽X高二、主要芯片： LM393 、ZYMQ-3 气体传感器三、工作电压：直流 5 伏四、特点：1、拥有信号输出指示。
2、双路信号输出〔模拟量输出及TTL 电平输出〕3、TTL 输出有效信号为低电平。
〔当输出低电平时信号灯亮，可直接接单片机〕4、模拟量输出 0~5V 电压，浓度越高电压越高。
5、对乙醇蒸汽拥有很高的矫捷度和优异的选择性。
6、拥有长远的使用寿命和可靠的牢固性7、快速的响应恢复特点五、应用：用于灵巧车驾驶人员及其他严禁酒后作业人员的现场检测，也用于其他场所乙醇蒸汽的检测【注明说明】【原理图】【测试方式】1、传感器先预热20 秒左右。
2、将传感器放在无被测气体的地方，顺时针调治电位器，调治到指示灯亮，尔后逆时针转半圈，调到指示灯不亮，尔后凑近被测气体，指示灯亮，走开被测气体，指示灯熄灭，就证明传感器是好的！【测试程序】实现功能：1、当测量浓度大于设定浓度时，单片机IO 口输出低电平/********************************************************************汇诚科技实现功能 : 此版配套测试程序使用芯片： AT89S52晶振：波特率： 9600编译环境： Keilzhangxinchunleo【声明】此程序仅用于学习与参照，引用请注明版权和作者信息！*********************************************************************//********************************************************************说明：1、当测量浓度大于设定浓度时，单片机IO口输出低电平*********************************************************************/#include<reg52.h> // #define uchar unsigned char// #define uint unsigned int //库文件宏定义无符号字符型宏定义无符号整型/********************************************************************I/O定义*********************************************************************/sbit LED=P1^0; sbit DOUT=P2^0; ////定义单片机定义单片机P1 口的第P2 口的第1位〔即1位〔即P1.0 〕为指示端P2.0 〕为传感器的输入端/********************************************************************延时函数*********************************************************************/ void delay()//延时程序{uchar m,n,s;for(m=20;m>0;m--)for(n=20;n>0;n--)for(s=248;s>0;s--);}/********************************************************************主函数*********************************************************************/ void main(){while(1) //无量循环{LED=1;//熄灭口灯if(DOUT==0)//当浓度高于设定值时，执行条件函数{delay();//延时抗搅乱if(DOUT==0)//确定浓度高于设定值时，执行条件函数{LED=0;//点亮口灯}}}}/********************************************************************结束*********************************************************************/【测试程序】*********************************************************************/#include <reg52.h>//头文件#define uchar unsigned char //宏定义无符号字符型#define uint unsigned int//宏定义无符号整型code uchar seg7code[10]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //显示段码数码管字跟uchar wei[4]={0XEf,0XDf,0XBf,0X7f};//位的控制端//位控制码sbit ST=P3^0;//A/D启动变换信号sbit OE=P3^1;//数据输出赞同信号sbit EOC=P3^2;//A/D变换结束信号sbit CLK=P3^3;//时钟脉冲uint z,x,c,v,AD0809, date;//定义数据种类/******************************************************************延时函数******************************************************************/void delay(uchar t){uchar i,j;for(i=0;i<t;i++){for(j=13;j>0;j--);{ ;}}}/**********************************************************************数码管动向扫描*********************************************************************/ void xianshi() //显示函数{uint z,x,c,v;z=date/1000;//求千位x=date%1000/100;//求百位c=date%100/10;//求十位v=date%10;//求个位P2=0XFF;P0=seg7code[z]&0x7f;P2=wei[0];delay(80);P2=0XFF;P0=seg7code[x];P2=wei[1];delay(80);P2=0XFF;P0=seg7code[c];P2=wei[2];delay(80);P2=0XFF;P0=seg7code[v];P2=wei[3];delay(80);P2=0XFF;}/*************************************************************************CLK振荡信号**************************************************************************/ void timer0( ) interrupt 1 //准时器0 工作方式 1{TH0=(65536-2)/256;//重装计数初值TL0=(65536-2)%256;//重装计数初值CLK=!CLK;// 取反}/*************************************************************************主函数**************************************************************************/ void main(){TMOD=0X01;//准时器中断 0CLK=0;//脉冲信号初始值为 0TH0=(65536-2)/256;//准时时间高八位初值TL0=(65536-2)%256;//准时时间低八位初值EA=1;//开 CPU中断ET0=1;//开 T/C0 中断TR0=1;while(1)//无量循环{ST=0;// 使采集信号为低ST=1;// 开始数据变换ST=0;// 停止数据变换while(!EOC);// 等待数据变换达成OE=1;// 赞同数据输出信号AD0809=P1;// 读取数据OE=0;// 关闭数据输出赞同信号if(AD0809>=251)// 电压显示不能够高出 5VAD0809=250;date=AD0809*20;// 数码管显示的数据值，其中20 为采集数据的毫安值xianshi();// 数码管显示函数}}【A DC0809 资料】ADC0809中文资料1．主要特点1〕 8 路 8 位 A／ D 变换器，即分辨率8 位。
MQ-3酒精传感器的介绍
2.3.1酒精传感器的介绍酒精传感器MQ-3 的基本原理可简述为将探测到的酒精浓度转换成有用电信号的器件，并根据这些电信号的强弱就可以获得与待测气体在环境中的存在情况有关的信息[11]。
MQ-3 型气敏传感器由陶瓷管和二氧化硅敏感层、测量电极和加热器构成的敏感元件固定在塑料或不锈钢的腔体内，加热器为气敏元件的工作提供了必要的工作条件。
气敏传感器的外观和相应的结构形式如图2.4 所示，它是由微型氧化铝陶瓷管、氧化锌敏感层，测量引脚电极和温度加热器组成[12]。
敏感元件固定在塑料或不绣钢制成的腔体内，加热器为气敏元件提供了必要的工作条件。
封装好的气敏元件有六个管脚输出，其中四个用于信号的取出，二个用于提供加热的电流。
图2.4 酒精传感器的外观和相应的结构形式图中①、②、③分别表示MQ-3 乙醇传感器的引脚排列图、引脚功能图、使用接线图。
其中H-H 表示加热极（5V），A-A、B-B 传感器表示敏感元件的两个极，图③中框图中“V”为传感器的工作电压，同时也是加热的电压。
在工作时，气敏传感器的加热电压选取交流或直流5V 均可。
当其被受热后，加温室环境中的可燃气体浓度迅速增大，传感器的内阻阻值将会迅速降低，利用该特性并结合电路分析中的分压原理，分析便得知Vout 的值将逐渐增大，当超过预设定的阈值时，可产生相应的操作[13]。
经过处理后检测信号由电阻值转变成电压值，就可用于后续电路进行A/D 转换和处理。
传感器的标准回路有两部分组成。
其一为加热回路，其二为信号输出回路，它可以准确反映传感器表面的电阻值变化。
传感器表面电阻Rs 的变化，是通过与其串联的负载电阻R L 上的有效电压信号U RL输出获得的。
二者之间的关系表述为：R S/R L= (V－U RL )/U RL……………………………(2-1)其中，V 为回路电压，电压为10V，负载电阻R L可调为0.5—200KΩ。
负载电阻R L可调，加热电压一般为5V。
MQ-3酒精传感器的介绍.docx
2.3.1酒精传感器的介绍酒精传感器MQ-3的基本原理可简述为将探测到的酒精浓度转换成有用电信号的器件，并根据这些电信号的强弱就可以获得与待测气体在环境中的存在情况有关的信息[11]。
MQ-3型气敏传感器由陶瓷管和二氧化硅敏感层、测量电极和加热器构成的敏感元件固定在塑料或不锈钢的腔体内，加热器为气敏元件的工作提供了必要的工作条件。
气敏传感器的外观和相应的结构形式如图 2.4 所示，它是由微型氧化铝陶瓷管、氧化锌敏感层，测量引脚电极和温度加热器组成[12] 。
敏感元件固定在塑料或不绣钢制成的腔体内，加热器为气敏元件提供了必要的工作条件。
封装好的气敏元件有六个管脚输出，其中四个用于信号的取出，二个用于提供加热的电流。
图 2.4酒精传感器的外观和相应的结构形式图中①、②、③分别表示MQ-3乙醇传感器的引脚排列图、引脚功能图、使用接线图。
其中 H-H表示加热极（5V），A-A、B-B传感器表示敏感元件的两个极，图③中框图中“ V”为传感器的工作电压，同时也是加热的电压。
在工作时，气敏传感器的加热电压选取交流或直流5V均可。
当其被受热后，加温室环境中的可燃气体度迅速增大，感器的内阻阻将会迅速降低，利用特性并合路分析中的分原理，分析便得知Vout的将逐增大，当超定的，可生相的操作[13]。
理后信号由阻成，就可用于后路行A/D和理。
感器的准回路有两部分成。
其一加回路，其二信号出回路，它可以准确反映感器表面的阻化。
感器表面阻Rs 的化，是通与其串的阻R L 上的有效信号U RL出得的。
二者之的关系表述：R S/R L= (V － U RL )/U RL⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(2-1)其中， V 回路，10V ，阻R L可0.5 — 200K Ω。
阻R L 可，加一般5V 。
感器阻化率与酒精度、外界温度的关系慎密，了使量的酒精度最高差最小，需要找到合适的温度，一般在量前需将感器 5 分。
后半体粒表面的吸附可致材料流子度生相化，从而改率，使感器出信号生改来相反映度化[14] 。
MQ3 系列乙醇(酒精)气体传感器
MQ3系列乙醇（酒精）气体传感器
产品名称
MQ3系列乙醇（酒精）气体传感器
品牌
HanWei
原产地
CHINA
产品规格
MQ-3型适用于酒精
检测范围为10ppm～2000ppm，
灵敏度高，输出信号为伏特级；
尺寸：D17*H10
连续工作使用寿命大于叁年，可靠性好。可根据用户要求调整外型及参数
提供应用设计服务
产品优点
19年丰富的制造经验
灵敏可靠
抗干扰
快速交货
价格低廉
OEM定牌制造接受客户规格
主要市场
Worldwide
点击图片放大
MQ-3酒精传感器使用方法

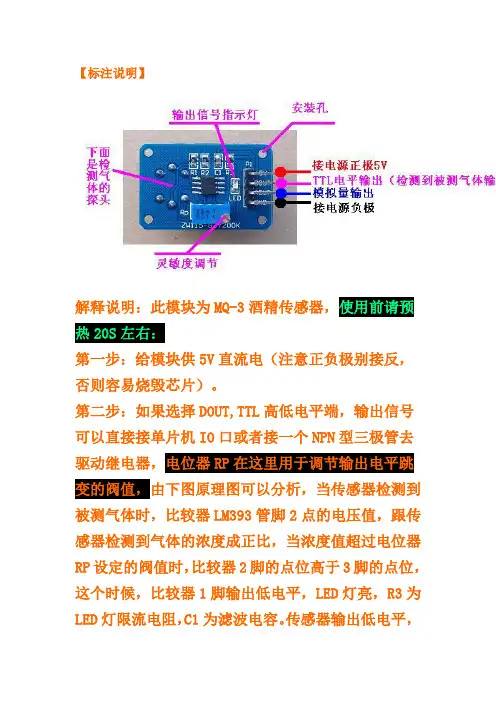

【标注说明】解释说明：此模块为MQ-3酒精传感器，使用前请预热20S左右：第一步：给模块供5V直流电（注意正负极别接反，否则容易烧毁芯片）。
第二步：如果选择DOUT,TTL高低电平端，输出信号可以直接接单片机IO口或者接一个NPN型三极管去驱动继电器，电位器RP在这里用于调节输出电平跳变的阀值，由下图原理图可以分析，当传感器检测到被测气体时，比较器LM393管脚2点的电压值，跟传感器检测到气体的浓度成正比，当浓度值超过电位器RP设定的阀值时，比较器2脚的点位高于3脚的点位，这个时候，比较器1脚输出低电平，LED灯亮，R3为LED灯限流电阻，C1为滤波电容。
传感器输出低电平，反之，当没有信号的时候，传感器输出高电平，等于电源电压。
第三步：如果选择AOUT，模拟量输出，那样就不用管电位器了，直接将AOUT脚接AD转换的输入端或者，带有AD功能的单片机，就可以了。
根据我们的经验：在正常环境中，即：没有被测气体的环境，设定传感器输出电压值为参考电压，这时，AOUT端的电压在1V左右，当传感器检测到被测气体时，电压每升高0.1V，实际被测气体的浓度增加20ppm（简单的说：1ppm=1mg/kg=1mg/L=1×10-6 常用来表示气体浓度，或者溶液浓度。
），根据这个参数就可以在单片机里面将测得的模拟量电压值转换为浓度值。
注意：如果您是用来做精密仪器，请购买市场上标准的校准仪器，不然存在误差，因为，输出浓度和电压关系的比值并非线性，而是趋于线性。
特别提醒：传感器通电后，需要预热20S左右，测量的数据才稳定，传感器发热属于正常现象，因为内部有电热丝，如果烫手就不正常了。
【原理图】实现功能：1、当测量浓度大于设定浓度时，单片机IO口输出低电平/******************************************************************* *汇诚科技实现功能:此版配套测试程序使用芯片：AT89S52晶振：11.0592MHZ波特率：9600编译环境：Keil作者：zhangxinchunleo网站：淘宝店：汇诚科技【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！******************************************************************** *//******************************************************************* *说明：1、当测量浓度大于设定浓度时，单片机IO口输出低电平******************************************************************** */#include //库文件#define uchar unsigned char//宏定义无符号字符型#define uint unsigned int //宏定义无符号整型/************************************************************* *******I/O定义******************************************************************** */sbit LED=P1^0; //定义单片机P1口的第1位（即P1.0）为指示端sbit DOUT=P2^0; //定义单片机P2口的第1位（即P2.0）为传感器的输入端/******************************************************************* *延时函数******************************************************************** */void delay()//延时程序{uchar m,n,s;for(m=20;m>0;m--)for(n=20;n>0;n--)for(s=248;s>0;s--);}/******************************************************************* *主函数******************************************************************** */void main(){while(1) //无限循环{LED=1; //熄灭P1.0口灯if(DOUT==0)//当浓度高于设定值时，执行条件函数{delay();//延时抗干扰if(DOUT==0)//确定浓度高于设定值时，执行条件函数{LED=0; //点亮P1.0口灯}}}}/******************************************************************* *结束******************************************************************** */。
酒精传感器MQ3介绍
MQ-3 Semiconductor Sensor for AlcoholSensitive material of MQ-3 gas sensor is SnO 2, which with lower conductivity in clean air. When the target alcohol gas exist, The sensor’s conductivity is more higher along with the gas concentration rising. Please use simple electrocircuit, Convert change of conductivity to correspond output signal of gas concentration.MQ-3 gas sensor has high sensitity to Alcohol, and has good resistance to disturb of gasoline, smoke and vapor. The sensor could be used to detect alcohol with different concentration, it is with low cost and suitable for different application.Character Configuration* Good sensitivity to alcohol gas * Long life and low cost * Simple drive circuitApplication* Vehicel alcohol detector * Portable alcohol detectorTechnical Data Basic test loopThe above is basic test circuit of the sensor.The sensor need to be put 2 voltage, heater voltage （VH ） and test voltage （VC ）. VH used to supply certified working temperature to the sensor, while VC usedto detect voltage (VRL) on load resistance （RL ）whom is in series with sensor. The sensor has light polarity, Vc need DC power. VC and VH could use same power circuit with precondition to assure performance of sensor. In order to make the sensor with better performance, suitable RL value is needed: Power of Sensitivity body(Ps):Ps=Vc 2×Rs/(Rs+RL)2Model No. MQ-3 Sensor Type Semiconductor Standard EncapsulationBakelite (Black Bakelite)Detection GasAlcohol gasConcentration 0.04-4mg/l alcohol Loop VoltageV c≤24V DC Heater Voltage V H5.0V±0.2V AC or DCCircuitLoad Resistance R L AdjustableHeater Resistance R H 31Ω±3Ω（Room Tem.）Heater consumptionP H≤900mWSensing ResistanceR s 2K Ω-20K Ω(in 0.4mg/l alcohol )Sensitivity S Rs(in air)/Rs(0.4mg/LAlcohol)≥5CharacterSlopeα≤0.6(R 300ppm /R 100ppm Alcohol)Tem. Humidity20℃±2℃；65%±5%RHStandard test circuitVc:5.0V±0.1V ； V H : 5.0V±0.1VConditionPreheat timeOver 48 hoursVcV H GNDR LV RLResistance of sensor(Rs): Rs=(Vc/VRL-1)×RLSensitivity Characteristics Influence of Temperature/HumidityFig.1 shows the typical sensitivity characteristics of Fig.2 shows the typical temperature and humidity the MQ-3, ordinate means resistance ratio of the sensor characteristics. Ordinate means resistance ratio (Rs/Ro), abscissa is concentration of gases. Rs means of the sensor (Rs/Ro), Rs means resistance of sensor resistance in different gases, Ro means resistance of in 0.4mg/l alcohol under different tem. and humidity. sensor in 0. 4mg/l alcohol. All test are under standard Ro means resistance of the sensor in environment of test conditions. 0.4mg/l alcohol, 20℃/65%RHP.S.: Sensitivity to smoke is ignite 10pcs cigarettes in 8m3room, and the output equals to 0.1mg/l alcoholStructure and configurationStructure and configuration of MQ-3 gas sensor is shown as Fig. 3, sensor composed by micro AL2O3 ceramic tube, Tin Dioxide (SnO2) sensitive layer, measuring electrode and heater are fixed into a crust made by plastic and stainless steel net. The heater provides necessary work conditions for work of sensitive components. The enveloped MQ-4 have 6 pin, 4 of them are used to fetch signals, and other 2 are used for providing heating current.Notification1 Following conditions must be prohibited 1.1 Exposed to organic silicon steamOrganic silicon steam cause sensors invalid, sensors must be avoid exposing to silicon bond, fixature, silicon latex, putty or plastic contain silicon environment 1.2 High Corrosive gasIf the sensors exposed to high concentration corrosive gas (such as H 2Sz, SO X ，Cl 2，HCl etc), it will not only result in corrosion of sensors structure, also it cause sincere sensitivity attenuation. 1.3 Alkali, Alkali metals salt, halogen pollutionThe sensors performance will be changed badly if sensors be sprayed polluted by alkali metals salt especially brine, or be exposed to halogen such as fluorin.1.4 Touch water Sensitivity of the sensors will be reduced when spattered or dipped in water. 1.5 FreezingDo avoid icing on sensor’surface, otherwise sensor would lose sensitivity. 1.6 Applied voltage higherApplied voltage on sensor should not be higher than stipulated value, otherwise it cause down-line or heater damaged, and bring on sensors’ sensitivity characteristic changed badly.1.7 Voltage on wrong pins For 6 pins sensor, if apply voltage on 1、3 pins or 4、6 pins, it will make lead broken, and without signal when apply on 2、4 pins2 Following conditions must be avoided 2.1 Water CondensationIndoor conditions, slight water condensation will effect sensors performance lightly. However, if water condensation on sensors surface and keep a certain period, sensor’ sensitivity will be decreased.2.2 Used in high gas concentrationNo matter the sensor is electrified or not, if long time placed in high gas concentration, if will affect sensors characteristic.2.3 Long time storageThe sensors resistance produce reversible drift if it’s stored for long time without electrify, this drift is related with storage conditions. Sensors should be stored in airproof without silicon gel bag with clean air. For the sensors with long time storage but no electrify, they need long aging time for stbility before using.2.4 Long time exposed to adverse environmentNo matter the sensors electrified or not, if exposed to adverse environment for long time, such as high humidity, high temperature, or high pollution etc, it will effect the sensors performance badly.2.5 VibrationContinual vibration will result in sensors down-lead response then repture. In transportation or assembling line, pneumatic screwdriver/ultrasonic welding machine can lead this vibration.2.6 ConcussionIf sensors meet strong concussion, it may lead its lead wire disconnected.2.7 UsageFor sensor, handmade welding is optimal way. If use wave crest welding should meet the following conditions:2.7.1 Soldering flux: Rosin soldering flux contains least chlorine 2.7.2 Speed: 1-2 Meter/ Minute 2.7.3 Warm-up temperature ：100±20℃ 2.7.4 Welding temperature ：250±10℃2.7.5 1 time pass wave crest welding machineIf disobey the above using terms, sensors sensitivity will be reduced.。
基于MQ-3的酒精检测系统设计
基于MQ-3的酒精检测系统设计酒精检测系统是一种可以自动或者半自动检测人体酒精浓度的设备。
而基于MQ-3的酒精检测系统则是一种使用MQ-3传感器作为核心元件的酒精检测系统。
本文将以此为主题，探讨一下基于MQ-3的酒精检测系统的设计原理、特点和应用场景。
一、设计原理MQ-3传感器是一种可以用于酒精气体检测的敏感元件。
它采用半导体敏感元件来感知周围的气体。
当被检测到酒精气体时，MQ-3传感器的电阻会有所变化，其输出的电压信号也会有所变化。
这种特性使得MQ-3传感器可以被用来检测空气中酒精的浓度。
基于该原理，可以设计出基于MQ-3的酒精检测系统。
二、设计方案1. 传感器选型：首先需要选用合适的MQ-3传感器作为检测元件。
MQ-3传感器的灵敏度和稳定性是选择的重点。
一般来说，厂家提供的检测参数可以作为参考，但最好还是需要进行一些自行的测试和验证。
2. 信号处理：MQ-3传感器输出的是一个电压信号，需要对其进行信号处理，将其转换为酒精浓度的数据。
可以通过模拟电路或数字电路进行信号处理，也可以使用微控制器进行信号处理。
微控制器可以选择常见的单片机芯片，比如Arduino、STM32等。
3. 显示与输出：经过信号处理后的酒精浓度数据需要进行显示和输出。
可以选择LED、LCD等显示器件进行实时显示，也可以选择串口输出、蓝牙输出等方式，将数据传输给上位机或其他设备进行进一步处理。
4. 稳定性与校准：MQ-3传感器在使用过程中需要保持良好的稳定性，并且需要进行定期的校准。
在酒精检测系统中，可以设置校准按钮或者自动校准程序，确保系统在长时间使用中的准确性和稳定性。
5. 电源与外壳：酒精检测系统需要一个稳定的电源供应，可以选择使用锂电池或者USB供电。
需要设计一个外壳，保护检测系统，以及提供方便的携带和使用。
三、特点与应用基于MQ-3的酒精检测系统具有以下特点：1. 灵敏度高：MQ-3传感器对酒精气体的灵敏度高，可以检测到很低浓度的酒精气体。
酒精传感器的介绍
酒精传感器得介绍酒精传感器 MQ-3 得基本原理可简述为将探测到得酒精浓度转换成有用电信号得器件,并根据这些电信号得强弱就可以获得与待测气体在环境中得存在情况有关得信息[11]。
MQ-3 型气敏传感器由陶瓷管与二氧化硅敏感层、测量电极与加热器构成得敏感元件固定在塑料或不锈钢得腔体内,加热器为气敏元件得工作提供了必要得工作条件。
气敏传感器得外观与相应得结构形式如图 2、4 所示,它就是由微型氧化铝陶瓷管、氧化锌敏感层,测量引脚电极与温度加热器组成[12]。
敏感元件固定在塑料或不绣钢制成得腔体内,加热器为气敏元件提供了必要得工作条件。
封装好得气敏元件有六个管脚输出,其中四个用于信号得取出,二个用于提供加热得电流。
图2、4 酒精传感器得外观与相应得结构形式图中①、②、③分别表示 MQ-3 乙醇传感器得引脚排列图、引脚功能图、使用接线图。
其中 H-H 表示加热极(5V),A-A、B-B 传感器表示敏感元件得两个极,图③中框图中“V”为传感器得工作电压,同时也就是加热得电压。
在工作时,气敏传感器得加热电压选取交流或直流 5V 均可。
当其被受热后,加温室环境中得可燃气体浓度迅速增大,传感器得内阻阻值将会迅速降低,利用该特性并结合电路分析中得分压原理,分析便得知 Vout 得值将逐渐增大,当超过预设定得阈值时,可产生相应得操作[13]。
经过处理后检测信号由电阻值转变成电压值,就可用于后续电路进行 A/D 转换与处理。
传感器得标准回路有两部分组成。
其一为加热回路,其二为信号输出回路,它可以准确反映传感器表面得电阻值变化。
传感器表面电阻 Rs 得变化,就是通过与其串联得负载电阻 RL上得有效电压信号 URL输出获得得。
二者之间得关系表述为:R S /RL= (V－URL)/URL……………………………(2-1)其中,V 为回路电压,电压为 10V,负载电阻 RL可调为 0、5—200KΩ。
负载电阻RL可调,加热电压一般为 5V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

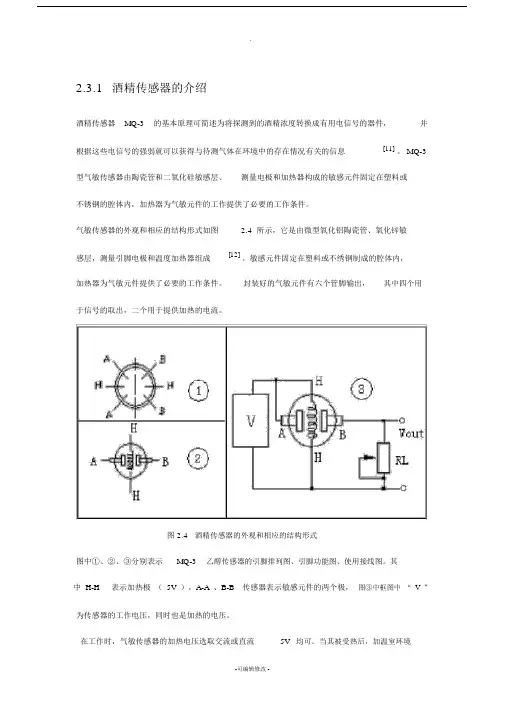

2.3.1酒精传感器的介绍
酒精传感器MQ-3的基本原理可简述为将探测到的酒精浓度转换成有用电信号的器件，并根据这些电信号的强弱就可以获得与待测气体在环境中的存在情况有关的信息[11]。
MQ-3型气敏传感器由陶瓷管和二氧化硅敏感层、测量电极和加热器构成的敏感元件固定在塑料或
不锈钢的腔体内，加热器为气敏元件的工作提供了必要的工作条件。
气敏传感器的外观和相应的结构形式如图 2.4 所示，它是由微型氧化铝陶瓷管、氧化锌敏
感层，测量引脚电极和温度加热器组成[12] 。
敏感元件固定在塑料或不绣钢制成的腔体内，
加热器为气敏元件提供了必要的工作条件。
封装好的气敏元件有六个管脚输出，其中四个用于信号的取出，二个用于提供加热的电流。
图 2.4酒精传感器的外观和相应的结构形式
图中①、②、③分别表示MQ-3乙醇传感器的引脚排列图、引脚功能图、使用接线图。
其
中 H-H表示加热极（5V），A-A、B-B传感器表示敏感元件的两个极，图③中框图中“ V”为传感器的工作电压，同时也是加热的电压。
在工作时，气敏传感器的加热电压选取交流或直流5V均可。
当其被受热后，加温室环境
中的可燃气体度迅速增大，感器的内阻阻将会迅速降低，利用特性并合路分析
中的分原理，分析便得知Vout的将逐增大，当超定的，可生相
的操作[13]。
理后信号由阻成，就可用于后路行A/D
和理。
感器的准回路有两部分成。
其一加回路，其二信号出回路，它可以准确反映感器表面的阻化。
感器表面阻Rs 的化，是通与其串的阻R L 上的有效信号U RL出得的。
二者之的关系表述：
R S/R L= (V － U RL )/U RL⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(2-1)
其中， V 回路，10V ，阻R L可0.5 — 200K Ω。
阻R L 可，加一般5V 。
感器阻化率与酒精度、外界温度的关系慎密，了使量的酒精度最高差最小，
需要找到合适的温度，一般在量前需将感器 5 分。
后半体粒表面的吸
附可致材料流子度生相化，从而改率，使感器出信号生改
来相反映度化[14] 。
半体方式的MQ-3酒精感器具有灵敏度高、路、使用方便、所需用低、定
性好以及寿命等点，可以把气体信号信号出，因此得到广泛用。
MQ-3酒精感器可用于机呼气中酒精度的，以及其它禁酒后操作的境
探，也可用于其它所的乙醇蒸气勘工作等。
MQ-3酒精感器的物中包含有 6 只状管脚，其中 4 个管脚（两个 A 和两个B）用于信号取，两个H 脚用于提供加
流。
2.2.3MQ-3灵敏度
市面上用的最广的酒精传感器是MQ-3乙醇传感器。
MQ-3乙醇气体传感器的突出技术特点为：
★对乙醇蒸汽具有较高的灵敏度和优秀的选择性；
★响应时间短并且恢复时间短的特性；
★长期的使用寿命和可靠检测的稳定性；
★驱动电路简单；MQ-3型气敏传感器技术指标如下：
★使用气体：酒精（乙醇）；
★探测范围： 10-1000*10-6；
★灵敏度： air/Rin typical gas5；
★特征气体： 100*10-6；
★敏感体电阻： 400-4000k? （空气中）；
★响应时间： 10s （ 70% Response)；
★恢复时间： 30s （ 70% Response)；
★加热电阻： 31 ? ±3? ；
★加热电流： 180mA ；
★加热电压： 5V ±0.2V ；
★加热功率： 900mW ；
★工作条件：环境温度：-10~65摄氏度湿度：95%RH；
★贮存条件：温度-20~70摄氏度，湿度：70%RH ；
图 2.5 为 MQ-3 灵敏度曲线，具有气敏特性的电阻，其输出的电阻阻值会随着乙醇气体浓度的变化而相应变化。
图 2.5 MQ-3传感器灵敏度曲线
MQ-3输出电压与酒精浓度关系通过实际测量，MQ-3模拟端的输出信号与酒精浓度特性曲线近似为线性的关系[15]，如图 2.6 所示。
图 2.6 输出电压与酒精浓度的关系
[11]吴金宏 ,张连中 ,刘丽娜 .光电开关及应用 .国外电子元器件 [M] ,2001,5:14~18.
[12]卜云峰 .检测技术 [M]. 北京 :机械工业出版社 ,2005,1:13-15.
[13]常健生主编 .检测与转换技术 [M]. 北京 :机械工业出版社 ,2008.4:36 ～ 64.
[14] 谢望 .光电传感器技术的新发展及应用[M]. 仪器仪表 ,2005,12:1~2.
[15]A.S.K Kasalkin. Electrical Engineering [M]. Mir Publishers use
Moscow,2004:109~137.。
