酒精传感器
MQ-3酒精传感器的介绍
2.3.1酒精传感器的介绍酒精传感器MQ-3 的基本原理可简述为将探测到的酒精浓度转换成有用电信号的器件，并根据这些电信号的强弱就可以获得与待测气体在环境中的存在情况有关的信息[11]。
MQ-3 型气敏传感器由陶瓷管和二氧化硅敏感层、测量电极和加热器构成的敏感元件固定在塑料或不锈钢的腔体内，加热器为气敏元件的工作提供了必要的工作条件。
气敏传感器的外观和相应的结构形式如图2.4 所示，它是由微型氧化铝陶瓷管、氧化锌敏感层，测量引脚电极和温度加热器组成[12]。
敏感元件固定在塑料或不绣钢制成的腔体内，加热器为气敏元件提供了必要的工作条件。
封装好的气敏元件有六个管脚输出，其中四个用于信号的取出，二个用于提供加热的电流。
图2.4 酒精传感器的外观和相应的结构形式图中①、②、③分别表示MQ-3 乙醇传感器的引脚排列图、引脚功能图、使用接线图。
其中H-H 表示加热极（5V），A-A、B-B 传感器表示敏感元件的两个极，图③中框图中“V”为传感器的工作电压，同时也是加热的电压。
在工作时，气敏传感器的加热电压选取交流或直流5V 均可。
当其被受热后，加温室环境中的可燃气体浓度迅速增大，传感器的内阻阻值将会迅速降低，利用该特性并结合电路分析中的分压原理，分析便得知Vout 的值将逐渐增大，当超过预设定的阈值时，可产生相应的操作[13]。
经过处理后检测信号由电阻值转变成电压值，就可用于后续电路进行A/D 转换和处理。
传感器的标准回路有两部分组成。
其一为加热回路，其二为信号输出回路，它可以准确反映传感器表面的电阻值变化。
传感器表面电阻Rs 的变化，是通过与其串联的负载电阻R L 上的有效电压信号U RL输出获得的。
二者之间的关系表述为：R S/R L= (V－U RL )/U RL……………………………(2-1)其中，V 为回路电压，电压为10V，负载电阻R L可调为0.5—200KΩ。
负载电阻R L可调，加热电压一般为5V。

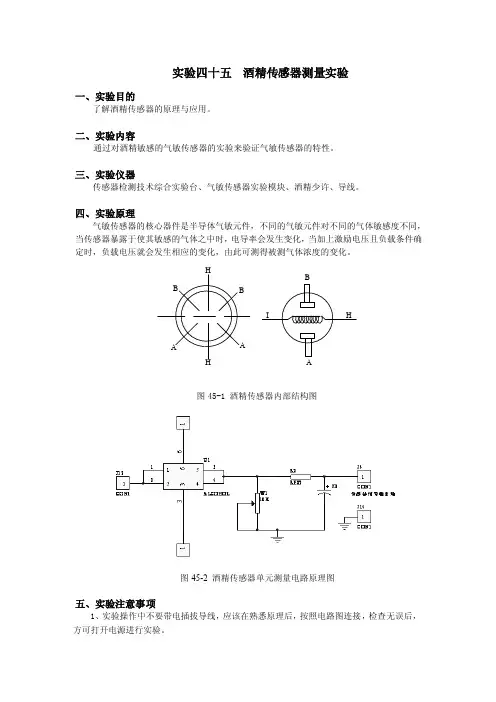

实验四十五酒精传感器测量实验
实验四十五酒精传感器测量实验
一、实验目的
了解酒精传感器的原理与应用。
二、实验内容
通过对酒精敏感的气敏传感器的实验来验证气敏传感器的特性。
三、实验仪器
传感器检测技术综合实验台、气敏传感器实验模块、酒精少许、导线。
四、实验原理
气敏传感器的核心器件是半导体气敏元件，不同的气敏元件对不同的气体敏感度不同，当传感器暴露于使其敏感的气体之中时，电导率会发生变化，当加上激励电压且负载条件确定时，负载电压就会发生相应的变化，由此可测得被测气体浓度的变化。
A
图45-1 酒精传感器内部结构图Array图45-2 酒精传感器单元测量电路原理图
五、实验注意事项
1、实验操作中不要带电插拔导线，应该在熟悉原理后，按照电路图连接，检查无误后，
方可打开电源进行实验。
2、严禁将任何电源对地短路。
六、实验步骤
1、用导线将+5V电源引入到气敏传感器实验模块电源单元。
2、用导线将电源单元的VCC和酒精传感器单元的VCC插孔相连。
3、打开主台体电源开关和气敏传感器实验模块电源开关。
4、用棉球蘸上少量酒精，放在酒精传感器的上方，用电压表观察J4输出的电压变化，并观察其变化趋势。
5、实验完毕后，关闭所有电源，拆除导线并放置好。
七、思考题
如果增大酒精棉花的湿度，电压表的读数会增大还是减少？为什么？。

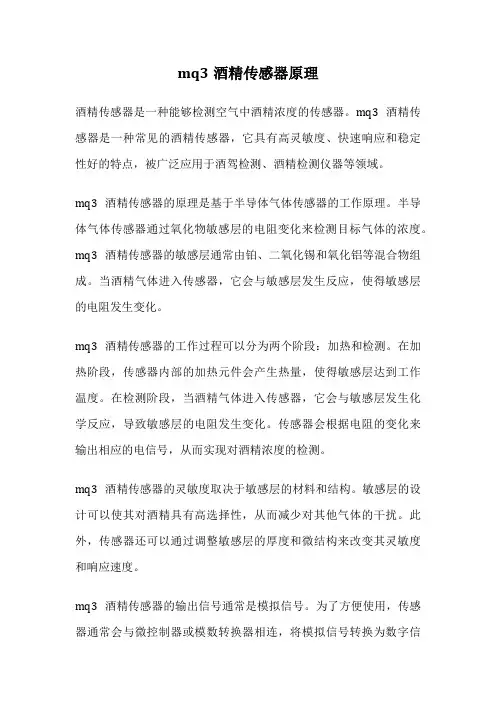

mq3酒精传感器原理
mq3酒精传感器原理酒精传感器是一种能够检测空气中酒精浓度的传感器。
mq3酒精传感器是一种常见的酒精传感器，它具有高灵敏度、快速响应和稳定性好的特点，被广泛应用于酒驾检测、酒精检测仪器等领域。
mq3酒精传感器的原理是基于半导体气体传感器的工作原理。
半导体气体传感器通过氧化物敏感层的电阻变化来检测目标气体的浓度。
mq3酒精传感器的敏感层通常由铂、二氧化锡和氧化铝等混合物组成。
当酒精气体进入传感器，它会与敏感层发生反应，使得敏感层的电阻发生变化。
mq3酒精传感器的工作过程可以分为两个阶段：加热和检测。
在加热阶段，传感器内部的加热元件会产生热量，使得敏感层达到工作温度。
在检测阶段，当酒精气体进入传感器，它会与敏感层发生化学反应，导致敏感层的电阻发生变化。
传感器会根据电阻的变化来输出相应的电信号，从而实现对酒精浓度的检测。
mq3酒精传感器的灵敏度取决于敏感层的材料和结构。
敏感层的设计可以使其对酒精具有高选择性，从而减少对其他气体的干扰。
此外，传感器还可以通过调整敏感层的厚度和微结构来改变其灵敏度和响应速度。
mq3酒精传感器的输出信号通常是模拟信号。
为了方便使用，传感器通常会与微控制器或模数转换器相连，将模拟信号转换为数字信号。
通过对数字信号的处理和分析，可以得到目标酒精浓度的数值。
酒精传感器在酒驾检测、酒精检测仪器等领域起着重要的作用。
它可以帮助人们检测出空气中的酒精浓度，从而保障交通安全和公共秩序。
此外，酒精传感器还可以应用于工业生产中，用于监测酒精溶剂的浓度，以防止事故的发生。
mq3酒精传感器是一种基于半导体气体传感器原理的酒精检测传感器。
它通过敏感层的电阻变化来检测酒精浓度，并输出相应的电信号。
酒精传感器在酒驾检测、酒精检测仪器等领域具有广泛的应用前景。
通过不断的研究和改进，相信酒精传感器将在未来发挥更大的作用，为人们的生活和工作带来更多的便利和安全。
酒精探测仪的原理
酒精探测仪的原理
酒精探测仪是一种用于检测酒精浓度的设备，它基于一种称为气体传感器的技术原理运作。
气体传感器通常使用半导体材料，例如金属氧化物，作为传感元件。
这些材料在不同的气体环境下表现出电阻的变化。
酒精探测仪的气体传感器采用的是一种对酒精敏感的材料。
当酒精分子与气体传感器表面的敏感材料接触时，酒精分子会与敏感材料发生反应，导致材料电子结构改变，进而影响电阻。
测量器会通过测量材料电阻的变化来确定酒精浓度。
为了提高测量的准确性，饮酒者需要将呼气吹入酒精探测仪中。
饮酒者的呼气中含有酒精蒸汽，当呼气通过酒精探测仪时，其中的酒精分子与敏感材料反应，从而产生电阻变化信号。
酒精探测仪将电阻变化信号转化为相应的电信号，并将其转换为数值显示，以显示饮酒者的酒精浓度。
总之，酒精探测仪的原理是基于气体传感器的技术，通过测量敏感材料电阻的变化来检测酒精浓度。
饮酒者通过呼气将酒精分子与敏感材料反应，从而产生电阻变化信号，通过信号转换和数字显示，来显示酒精浓度。
酒精传感器原理
酒精传感器原理
酒精传感器通常由两个电极组成，一个是金属电极，另一个是半导体电极。
当酒精分子进入传感器时，它们与氧气分子发生反应，产生一些化学物质。
这些化学物质会改变半导体电极的电阻值，从而使传感器输出一个电信号。
在酒精传感器中，金属电极通常被用作电子流的接收器，而半导体电极则是电子流的发射器。
当酒精分子进入传感器时，它们会与半导体电极上的氧气分子结合，形成一种化学物质。
这种化学物质会改变半导体电极的电子流，从而使传感器输出一个电信号。
在酒精传感器中，金属电极和半导体电极之间的距离通常很小，只有几微米。
这样可以确保酒精分子能够很容易地进入传感器中，并与氧气分子发生反应。
在酒精传感器中，半导体电极通常是由一种叫做二氧化钛的材料制成。
二氧化钛是一种半导体材料，它具有很好的电子传导性能和化学稳定性。
这使得它成为一种非常理想的材料，用于制造酒精传感器。
酒精传感器的工作原理非常简单，但它却具有广泛的应用。
它可以用于检测酒驾、工业生产中的酒精浓度以及医疗领域中的酒精检测等。
在酒精传感器中，使用的材料和电路设计都非常重要，这决定了传感器的灵敏度、稳定性和响应速度等。
因此，在设计和制造酒精传感器时，需要考虑多种因素，以确保传感器的性能和可靠性。
总之，酒精传感器是一种非常重要的电子元件，它可以用于检测酒精浓度，并帮助我们避免酒驾等危险行为。
随着科技的不断发展，
酒精传感器的性能和应用领域也将不断扩展，为我们的生活带来更多的便利和安全。
酒精传感器实验个人理解与体会
酒精传感器实验个人理解与体会
本设计主要是通过电阻分压电路测量酒精气体浓度变化的，而LM3914也是根据输入电压的大小决定点亮LED的数量的，因此可以先调试传感器之后的电路时是否正常。
使用稳压电源的一组5V使系统通电后，将可调稳压电源的另一组输出调至0.2V左右，其电源正通过一个1K的电阻接入图中的A点，其电源负与系统电源负短接。
再调节电源从0.2V-5V，观察输出LED和蜂鸣器的变化。
正确的变化应该是，LED1-LED9挨个被点亮，在LED5和LED6被点亮之间蜂鸣器将发出声音，并一直持续。
如果没有一个LED被点亮，可能是LM3914的周边电路没有配合好，或者是电路某点有开路；如果是最终有几个红色LED未被点亮，可能是电位器RP的阻值偏小，调大一些再试；蜂鸣器未发出声响，可能原因是后面的发生电路开路，或者三极管烧坏。
酒精传感器原理是什么-
酒精传感器原理是什么?酒精传感器，它是交警查酒驾的得力助手，也能在其他一些禁止酒后上岗的场所用于检测。
伴随着传感器科技水平的飞速发展，酒精传感器的使用越来越加实用，并且检测效果都比较精准。
那么酒精传感器原理是什么呢?一起来看看吧!酒精传感器工作原理：在对乙醇气体进行检测的时候，气体传感器基于乙醇气体的化学反应原理来进行检测。
一个简单的乙醇气体检测工作，背后涉及的气体传感原理是有非常多的细节讲究的，下面我们来具体分析乙醇气体传感器在具体工作时的原理：检测仪上的酒精传感器，能够将气体中将酒精气体检测出来。
而气体中的酒精气体越浓，能够检测到的信号就越大。
而血液中的酒精含量如果越高的话，呼出的气体中的酒精含量越高。
按照国际通用标准，呼气中的酒精含量是血液中酒精含量的2100倍，因此我们可以根据检测到的呼气中酒精含量，得出血液中酒精的含量。
目前各国的交通检查工作使用都是快速血液酒精检测。
随着科学技术水平的发展，现在酒精传感器研制已经相当成熟。
为了更精确的监测出酒精浓度，工采网提供了高精度的酒精传感器：日本figaro 酒精传感器TGS2620 和美国SPEC Sensors 品牌的3SP-Ethanol-1000.一、酒精传感器TGS2620描述敏感素子由集成的加热器以及在氧化铝基板上的金属氧化物半导体构成。
当空气中被检测气体存在时，该气体的浓度越高传感器的电导率也会越高。
使用简单的电路，就可以将电导率的变化转换成与该气体浓度相对应的信号输出。
TGS2620对有机溶剂与其他挥发性气体具有很高的敏感度。
最适合用于有机溶剂气体检测仪。
由于敏感素子体积很小，TGS2620的加热器电流仅需42mA，外壳采用标准的TO-5金属封装。
二、酒精传感器TGS2620特点：* 低功耗* 对乙醇、有机溶剂灵敏度高* 使用寿命长、成本低* 应用电路简单* 体积小三、酒精传感器TGS2620应用：* 乙醇检测仪* 用于检测有机溶剂的检测仪、报警器* 用于工厂、干洗店、半导体工业的溶剂检测仪一、美国SPEC Sensors 酒精传感器3SP-Ethanol-1000 描述：SPEC Sensors的丝网印刷电化学传感器技术(SPEC Sensor?)彻底变革现有技术，能够为用户和工业安全监测提供新的应用。
炜盛 酒精传感器 MQ303B 使用说明书
酒精传感器（型号：MQ303B）使用说明书版本号：1.4实施日期：2017-9-20郑州炜盛电子科技有限公司Zhengzhou Winsen Electronic Technology Co., Ltd声明本说明书版权属郑州炜盛电子科技有限公司（以下称本公司）所有，未经书面许可，本说明书任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段进行传播。
感谢您使用本公司的系列产品。
为使您更好地使用本公司产品，减少因使用不当造成的产品故障，使用前请务必仔细阅读本说明书并按照所建议的使用方法进行使用。
如果您没有依照本说明书使用或擅自去除、拆解、更换传感器内部组件，本公司不承担由此造成的任何损失。
您所购买产品的颜色、款式及尺寸以实物为准。
本公司秉承科技进步的理念，不断致力于产品改进和技术创新。
因此，本公司保留任何产品改进而不预先通知的权力。
使用本说明书时，请确认其属于有效版本。
同时，本公司鼓励使用者根据其使用情况，探讨本产品更优化的使用方法。
请妥善保管本说明书，以便在您日后需要时能及时查阅并获得帮助。
郑州炜盛电子科技有限公司半导体气体传感器系列MQ303B 酒精传感器产品描述MQ303B 气体传感器所使用的气敏材料是在清洁空气中电导率较低的半导体材料。
当传感器所处环境中存在酒精蒸气时，传感器的电导率随空气中酒精气体浓度的增加而增大。
使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。
传感器特点 高灵敏度、快速响应恢复、长寿命、低功耗、低成本、外型小巧应用 对酒精具有高的灵敏度和快速的响应性能，适于便携 式酒精探测器和汽车燃火系统等等。
技术指标 表1气体传感器敏感部分是一个微型球体，内嵌加热丝和金属电极，这种敏感元件安装在有防爆功能的双层100目不锈钢网的金属壳内。
（如图1）产品型号 MQ303B 产品类型 半导体气体传感器标准封装 金属封装 检测气体 酒精 检测浓度 20-500ppm 酒精 标准电路条件加热电压 V H 0.9V ± 0.1V AC or DC回路电压 V c ≤6V DC 负载电阻 R L 可调加热电阻 R H 4.0Ω ± 0.5 Ω（室温）加热功率P H ≤ 140 mW 标准测试条件下传感器特性零点 V 0 0.01-0.45V 灵敏度 V S 1.0-2.5V(125ppm 酒精) 浓度斜率α≤0.6(R 300ppm /R 50ppm 酒精)标准测试条件温度、湿度20℃±2℃； 55%±5%RH 标准测试电路 Vc:3.0 V ±0.1 V DC ； V H : 0.9 V ±0.1 V DC预热时间不少于48小时图1 元件外形结构图基本测试电路传感器特性图3 元件灵敏度特性曲线灵敏度特性图反映了元件电阻和气体浓度之间的关系。
