NK4500手持式风速仪产品资料 Kestrel 4500手持式气象站

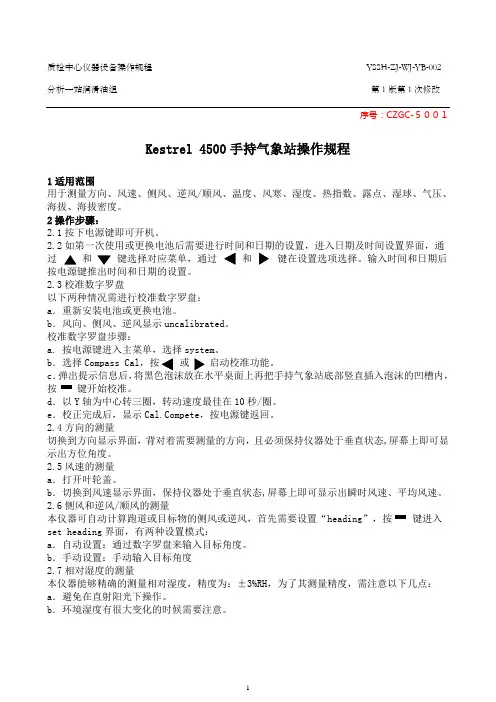

Kestrel 4500手持气象站操作规程
质检中心仪器设备操作规程YSSH-ZJ-WJ-YB-002 分析一站润滑油组第1版第1次修改序号：CZGC-５００１Kestrel 4500手持气象站操作规程1适用范围用于测量方向、风速、侧风、逆风/顺风、温度、风寒、湿度、热指数、露点、湿球、气压、海拔、海拔密度。
2操作步骤：2.1按下电源键即可开机。
2.2如第一次使用或更换电池后需要进行时间和日期的设置，进入日期及时间设置界面，通过和键选择对应菜单，通过和键在设置选项选择。
输入时间和日期后按电源键推出时间和日期的设置。
2.3校准数字罗盘以下两种情况需进行校准数字罗盘：a．重新安装电池或更换电池。
b．风向、侧风、逆风显示uncalibrated。
校准数字罗盘步骤：a.按电源键进入主菜单，选择system。
b．选择Compass Cal，按或启动校准功能。
c．弹出提示信息后，按键开始校准。
d．以Y轴为中心转三圈，转动速度最佳在10秒/圈。
e．校正完成后，显示pete，按电源键返回。
2.4方向的测量切换到方向显示界面，背对着需要测量的方向，且必须保持仪器处于垂直状态,屏幕上即可显示出方位角度。
2.5风速的测量a．打开叶轮盖。
b．切换到风速显示界面，保持仪器处于垂直状态,屏幕上即可显示出瞬时风速、平均风速。
2.6侧风和逆风/顺风的测量本仪器可自动计算跑道或目标物的侧风或逆风，首先需要设置“heading”，按键进入set heading界面，有两种设置模式：a．自动设置：通过数字罗盘来输入目标角度。
b．手动设置：手动输入目标角度2.7相对湿度的测量本仪器能够精确的测量相对湿度，精度为：±3%RH，为了其测量精度，需注意以下几点：a．避免在直射阳光下操作。
b．环境湿度有很大变化的时候需要注意。
质检中心仪器设备操作规程YSSH-ZJ-WJ-YB-002 分析一站润滑油组第1版第1次修改c．在温度变化很大的情况下没有提供流动的气流，则需要至少20分钟来等待平衡，等到数据稳定后才能读取数据。
手持风向风速仪作业指导书
手持风速风向仪作业指导书1.目的规范手持风速风向仪工作程序，正确使用仪器，保证检测工作顺利进行，确保操作人员人身安全和仪器安全。
2.适用范围环境空气，无组织废气等瞬时风速、平均风速、瞬时风级和对应浪高的测定。
（适用于本公司风向风速仪等仪器的维护及使用）3.操作方法3.1风向测量部分（1）在观测前应先检查风向是否垂直牢固的连接在风速仪风杯的回弹顶杆上，并下拉索定旋钮并向左旋转定位时，同弹顶杆将风向度盘放下。
（2）观测时应在风向指针稳定时进行读取方位读数。
（3）观测完成后为了保护轴尖与锥形宝石轴承，应及时左旋转锁定旋钮并使其向上回弹复位，使回弹顶杆将风向度盘顶起并定位在仪器上部，并使锥形宝石轴承与轴尖相分离。
3.2风速测量部分（1）确认仪器内已经正确装上电池，本仪器采用的是3节1.5V的5#电池，若没有装电池，请打开仪器的后盖板，注意正负极即可装入。
（2）显示器上共有3位数字位，用于显示测量值。
仪器运行时，同时测量瞬时风速、平均风速、均匀风速、对应浪高这5个参数，但同时只能显示其中的一个参数，显示参数由风速显示键【A/B】和风级显示键【C/D/E】来切换，每按一次风速显示键【A/B】显示参数就在瞬时风速和平均风速之间切换，每按一次风级显示键【C/D/E】显示就在瞬时风级、平均风级、对应浪高之间切换，与此同时单位的标志记号也做相应切换。
显示时相应的位置会出现小数点，风速、浪高参数小数点后保留1位，风级显示整数，没有小数点显示。
（3）平均风速、平均风级、对应浪高需要一分钟的采样时间，所在测量的一分钟之内，或锁存撤销后一分钟内，不能得到正确的平均值，一直要等到采样时间大于一分钟显示器才显示有效参数值。
3.3其对应的功能键使用方法如下：（1）电源开关按下电源开关，电源接通，仪器自动进入瞬时风速测量状态，显示器显示瞬时风速，单位为米/秒。
然后可参看仪器的功能显示键或风级显示建来选择需要测量及显示的参数，其数据单位将自动做相应的改变（2）风速显示键按风速显示键，仪器测量功能在瞬时风速/平均风速之间切换，显示屏左侧显示当前功能，三位数据显示当前测量值，显示屏右下方显示单位米/秒，瞬时风速时显示数据每隔约0.5秒刷新一次。
维萨拉工业测量产品手册说明书
维萨拉工业测量产品手册湿度 | 温度 | 露点 | 二氧化碳 | 沼气 | 油中水分 | 连续监测系统 |溶解气体分析系统 | 过氧化氢 | 压力 | 气象 | 服务支持观测让世界更美好维萨拉的工业测量业务领域产品能够帮助客户了解工艺过程。
我们的产品为客户提供准确可靠的测量数据，帮助客户做出优化工业过程的决策，从而提高过程效率、产品质量、生产力和产量，同时减少能源消耗、浪费和排放。
我们的监测系统还能帮助客户在受监管的环境中运营，以履行监管合规性。
维萨拉工业测量服务于多种类型的运营环境，从半导体工厂和高层建筑，到发电厂和生命科学实验室，对环境条件的可靠监测是实现成功运营的先决条件。
维萨拉的测量产品和系统广泛应用于监测温度、湿度、露点、气压、二氧化碳、汽化过氧化氢、甲烷、油中水、变压器油中溶解气体和液体浓度等参数。
我们的生命周期服务可在测量仪表的整个使用寿命内提供维护。
作为值得信赖的合作伙伴，我们通过在产品和系统生命周期中保证准确的测量数据来支持客户做出可持续的决策。
本产品目录对我们的产品进行整体的介绍，以帮助您选择适合您需求的产品。
如需更多信息，请通过以下方式联系我们：销售热线：400 810 0126电子邮箱：**********************公司网址：扫描二维码，关注维萨拉企业微信3目 录Indigo系列变送器Indigo200系列数据处理单元 (7)Indigo300数据处理单元 (9)Indigo510数据处理单元 (12)Indigo520数据处理单元 (15)用于抽检和校准的手持设备Indigo80手持式显示表头 (18)HMP80系列手持式湿度和温度探头 (21)DMP80系列手持式露点和温度探头 (23)HM70手持式湿度和温度仪 (26)HUMICAP® 手持式湿度温度仪表HM40系列 (29)DM70手持式露点仪 (33)MM70适用于现场检测的手持式油中微量水分和温度测试仪 (36)湿度和温度用于测量相对湿度的维萨拉HUMICAP® 传感器 (38)如何为高湿度应用选择合适的湿度仪表 (40)Insight PC机软件 (44)HMP1墙面式温湿度探头 (46)HMP3一般用途湿度和温度探头 (48)HMP4相对湿度和温度探头 (51)HMP5相对湿度和温度探头 (54)HMP7相对湿度和温度探头 (57)HMP8相对湿度和温度探头 (60)HMP9紧凑型湿度和温度探头 (63)TMP1温度探头 (66)适用于苛刻环境中湿度测量的HMT330系列温湿度变送器 (68)HMT370EX系列本安型温湿度变送器 (78)HMT310温湿度变送器 (84)HUMICAP® 温湿度变送器HMT120和HMT130 (87)适用于高性能暖通空调应用的HMW90系列湿度与温度变送器 (90)HMD60系列湿度和温度变送器 (92)HMD110/112和HMW110/112湿度和温度变送器 (96)适用于楼宇自动化高精度室外测量的HMS110系列温湿度变送器 (99)HMDW80系列温湿度变送器 (101)适用于楼宇自动化应用室外测量的HMS80系列温湿度变送器 (105)HMM100湿度模块 (107)适用于OEM应用的HMM105数字湿度模块 (109)HMM170温湿度模块 (111)INTERCAP® 温湿度探头HMP60 (113)4INTERCAP® 温湿度探头HMP63 (115)HUMICAP® 温湿度探头HMP110 (117)HUMICAP® 温湿度探头HMP113 (120)SHM40结构湿度测量套件 (122)HMK15湿度校准仪 (125)DTR500太阳辐射和雨水防护罩 (127)HMT330MIK气象安装套件 (129)适用于动力汽轮机进气测量的HMT300TMK汽轮机安装组件 (131)露点Vaisala DRYCAP® 传感器用于测量干燥过程中的湿度 (133)DMP5露点和温度探头 (135)DMP6露点探头 (138)DMP7露点和温度探头 (140)DMP8露点和温度探头 (142)DMT340系列露点和温度变送器 (145)适用于高温应用的DMT345和DMT346露点变送器 (151)DMT152露点变送器 (155)DMT143露点变送器 (157)DMT143L露点变送器 (160)用于冷冻干燥机的DMT132露点变送器 (162)DM70用DSS70A便携式采样系统和采样室 (164)DPT146露点和气压变送器 (166)DPT145多参数变送器 (168)二氧化碳适用于苛刻环境的维萨拉CARBOCAP® 测量传感器 (171)GMP343二氧化碳探头 (173)适用于CO2恒温箱的GMP231二氧化碳探头 (176)GMP251二氧化碳探头 (178)GMP252二氧化碳探头 (181)GM70手持式二氧化碳测试仪 (184)适用于苛刻通风要求应用的GMW90系列二氧化碳及温湿度变送器 (187)适用于智能控制通风系统 (DCV) 的GMW80系列二氧化碳、湿度和温度一体变送器 (190)按需控制通风系统中的GMD20系列二氧化碳变送器 (193)GMD110管道安装式二氧化碳变送器 (195)沼气MGP261多气体探头 (197)MGP262多气体探头 (199)油中水用于测量油中微水的维萨拉HUMICAP® 传感器 (201)MMP8油中水分探头 (203)MMT330系列油中微量水分与温度变送器 (205)5MMT310系列油中微量水分与温度变送器 (209)MMT162油中微量水分和温度变送器 (211)连续监测系统维萨拉viewLinc企业版服务器版本5.1 (213)AP10 VaiNet无线接入点 (215)用于连续监测系统的RFL100无线数据记录仪 (218)HMP115温湿度探头 (223)TMP115宽范围温度探头 (225)维萨拉温度与相对湿度数据记录仪系列DL2000 (227)维萨拉通用输入数据记录仪系列DL4000 (229)维萨拉多应用温度数据记录仪DL1016/1416 (231)维萨拉热电偶数据记录仪系列DL1700 (233)维萨拉中端温度、湿度及触点通道数据记录仪 (235)维萨拉vNet以太网供电数据记录仪接口 (238)溶解气体分析OPT100 Optimus™ 溶解气体分析(DGA)监测系统 (240)MHT410变压器油中微量水分、氢气和温度分析仪 (244)过氧化氢用于测量汽化过氧化氢、相对饱和度和相对湿度的维萨拉PEROXCAP® 传感器 (246)用于过氧化氢、湿度和温度测量的HPP270系列探头 (249)压力用于测量压力的维萨拉BAROCAP® 传感器 (253)PTU300气压、湿度和温度一体变送器 (255)适用于专业气象、航空与工业用户的PTB330数字式气压计 (260)气压传递标准PTB330TS (262)PTB210数字气压计 (265)PTB110气压计 (267)将风引起误差降低的SPH10/20静压头 (269)气象Vaisala用于工业应用测量的风和气象传感器技术 (271)风测量装置WA15 (273)WINDCAP® 超声波风传感器WMT700系列 (276)气象变送器WXT530系列 (278)服务支持面向仪表全生命周期服务 (280)67功能•数据处理单元 USB-C 端口支持使用通用 USB 电缆连接到维萨拉Insight PC 软件•数字和图形彩色显示屏（针对模拟型号提供可选的不带显示屏的款式）•IP65 外壳•24 V AC/DC 电源输入•Indigo201：3 个模拟输出（mA 或 V）•Indigo202：RS-485，带有Modbus ® RTU•2 个可配置的继电器维萨拉 Indigo200 系列数据处理单元是一种主机设备，它显示来自维萨拉 Indigo 兼容探头的测量值，同时也可通过模拟信号、Modbus RTU 通信或继电器将这些测量值传输到自动化系统。
JK500系列 手持式多路温度记录仪 说明书
声明根据国际版权法，未经常州金艾联电子科技有限公司（JinAiLian electronic Inc）事先允许和书面同意，不得以任何形式复制本文内容。
安全信息警告危险：为避免可能的电击和人身安全，请遵循以下指南进行操作。
免责声明用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，金艾联电子科技有限公司将不承担任何责任。
仪器接地为防止电击危险，请连接好电源地线。
不可在爆炸性气体环境使用仪器不可在易燃易爆气体、蒸汽或多灰尘的环境下使用仪器。
在此类环境使用任何电子设备，都是对人身安全的冒险。
不可打开仪器外壳非专业维护人员不可打开仪器外壳，以试图维修仪器。
仪器在关机后一段时间内仍存在未释放干净的电荷，这可能对人身造成电击危险。
不要超出本说明书指定的方式使用仪器超出范围，仪器所提供的保护措施将失效。
警告：不要加超过350V的直流电压或超过200V的交流电压到测试端，否则会损坏仪器。
安全标志：设备由双重绝缘或加强绝缘保护废弃电气和电子设备(WEEE)指令2002/96/EC切勿丢弃在垃圾桶内用户手册User’s GuideJK500系列手持式多路温度记录仪Handheld Multichannel Temperature Recorder有限担保和责任范围常州金艾联电子科技有限公司（以下简称JinAiLian）保证您购买的每一台JK500在质量和计量上都是完全合格的。
此项保证不包括保险丝以及因疏忽、误用、污染、意外或非正常状况使用造成的损坏。
本项保证仅适用于原购买者，并且不可转让。
自发货之日起，JinAiLian提供叁拾（30）天保换和贰年免费保修，此保证也包括VFD或LCD。
叁拾天保换期内由于使用者操作不当引起的损坏，保换条款终止。
贰年保修期内由于使用者操作不当而引起仪器损坏，维修费用由用户承担。
贰年后直到仪表终生，将以收费方式提供维修。
对于VFD或LCD的更换，其费用以当前成本价格收取。

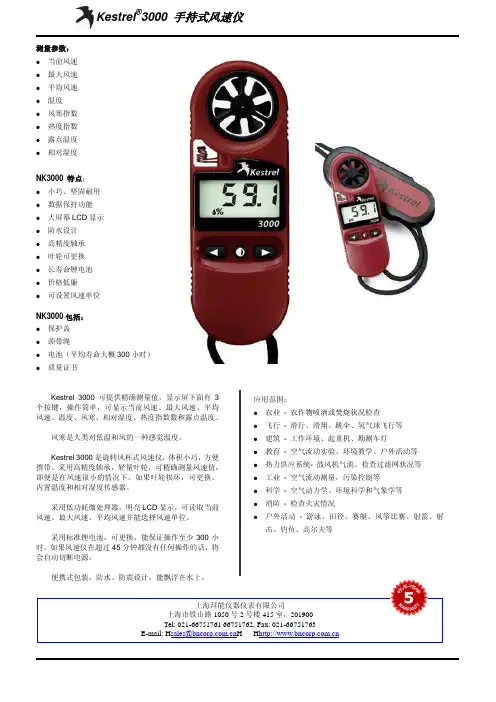

Kestrel3000手持式风速仪-NK3000手持式气象仪
Kestrel 3000 可提供精确测量值，显示屏下面有 3 个按键，操作简单，可显示当前风速、最大风速、平均 风速、温度、风寒、相对湿度、热度指数数和露点温度。
风寒是人类对低温和风的一种感觉温度。
Kestrel 3000 是旋转风杯式风速仪，体积小巧，方便 携带。采用高精度轴承，轻量叶轮，可精确测量风速值， 即便是在风速很小的情况下。如果叶轮损坏，可更换。 内置温度和相对湿度传感器。
击、钓鱼、高尔夫等
上海拜能仪器仪表有限公司 上海市铁山路 1050 号 2 号楼 415 室，201900 Tel: 021-66751761 66751762, Fax: 021-66751763 E-mail: Hsales@H H
叶轮
温度传感器 相对湿度传感器防潮等级 震动 源自度电磁兼容性（EMC） 电池
电池寿命 自动关机
校准
保证
122mm×42mm×20mm 122mm×46mm×26mm 65g 37 0.5m 栗色 反射型 3.5 寸 LCD 9mm 1秒 当前风速 平均风速(AVG) 最大风速(MAX) 温度 风寒温度 相对湿度 热度指数 露点温度 数据保持(HOLD) Kt, m/s, km/h, mph, ft/min, Beaufort force(B) 0.4~ 60m/s(0.8~ 135mph) 0.4~ 40m/s(0.8~ 89mph) 读数的±3%或者 ±0.1m/s 小于 1% (7m/s 下操作 100 小时后) 0.1kt, m/s, km/h, mph。 -45~ +125℃ -29~ +70℃ ±1.0℃ 0.1℃ ±1℃ 0%~ 100% 5%~ 95% ±3% 0.1% ±2%（使用 24 个月后） ±2℃（温度在 21.1 和 54.4℃之间时） ±2℃（相对湿度高于 20%） 直径 25mm 高精度叶轮和轴承 用户可更换叶轮 密封、绝热、高精度 电容式高分子传感器，安装在外面的薄壁电离室

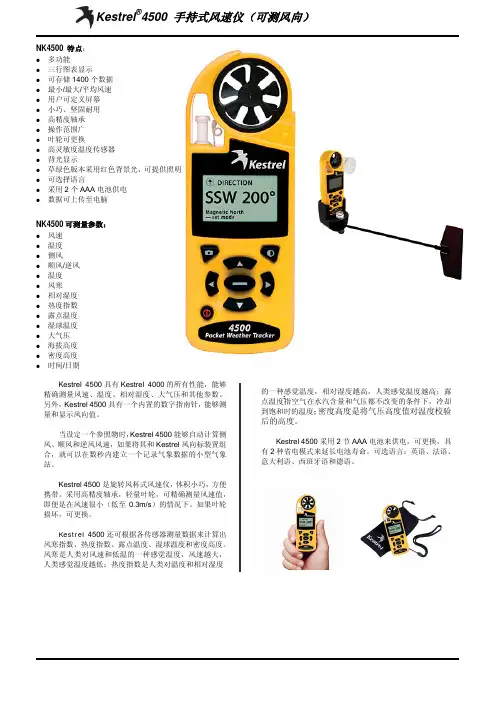

kestrel-4500手持式风速仪产品资料
电容式高分子传感器，安装在外面的薄壁电离室
单片硅材料气压传感器
IP67 经过落地试验，抗震性 MIL-STD-810F 操作范围：-10~ +55℃；存储温度：-30~ +60℃
CE 2 节 AAA 碱性电池，用户可更换；电池寿命平均为 400 小时。 可设置为 15 分钟或 60 分钟后自动关机 风速、温度、大气压和相对湿度出厂已经校准；每一个 Kestrel 风速仪都 具有一个 COC 认证证书 5年
当设定一个参照物时，Kestrel 4500 能够自动计算侧 风、顺风和逆风风速，如果将其和 Kestrel 风向标装置组 合，就可以在数秒内建立一个记录气象数据的小型气象 站。
Kestrel 4500 是旋转风杯式风速仪，体积小巧，方便 携带。采用高精度轴承，轻量叶轮，可精确测量风速值， 即便是在风速很小（低至 0.3m/s）的情况下。如果叶轮 损坏，可更换。
Kestrel 4500 还可根据各传感器测量数据来计算出 风寒指数、热度指数、露点温度、湿球温度和密度高度。 风寒是人类对风速和低温的一种感觉温度，风速越大， 人类感觉温度越低；热度指数是人类对温度和相对湿度
的一种：感觉温度，相对湿度越高，人类感觉温度越高；露
点温度指空气在水汽含量和气压都不改变的条件下，冷却
Kestrel®4500 手持式风速仪（可测风向）
NK4500 特点： z 多功能 z 三行图表显示 z 可存储 1400 个数据 z 最小/最大/平均风速 z 用户可定义屏幕 z 小巧、坚固耐用 z 高精度轴承 z 操作范围广 z 叶轮可更换 z 高灵敏度温度传感器 z 背光显示 z 草绿色版本采用红色背景光，可提供照明 z 可选择语言 z 采用 2 个 AAA 电池供电 z 数据可上传至电脑
ESUN ACT-4500 电子测试仪安装指南说明书
SUN ELECTRIC CORPORATIONINSTALLATION OVERVIEW:_____________________________________________The Installation Procedures listed are for the ACT-4500, (-3) & (-6). The unit is shipped as a fully assembled unit, with the exception of the items listed in the Parts & Accessories per tester.PLEASE READ THESE INSTRUCTIONS COMPLETELY BEFORE SETTING UP UNIT.THIS UNIT MUST BE PLUGGED INTO A PROPER AC OUTLETTO OPERATE CORRECTLY. REFER TO ID PLATELOCATED ON BACK OF UNIT. EXTENSION CORDS ARE NOT RECOMMENDED, BUT IF AN EXTENSION CORD MUST BE USED,PARTS & ACCESSORIES LIST FOR:______________________________________ PART NUMBER DESCRIPTION ACT-45004500-34500-6 0119-0352-01Literature Kit-110119-0364-01Literature Kit1--*0400-0036Washer, Flat, #10-21*0403-1541-08Screw, 10-32 x 1/2 HXSMS-1-*0403-1541-16Screw, Mach 10-32 x 1-1-0647-0287-09Adapter, R-134a, High Service1110647-0287-10Adapter, R-134a, Low Service1110671-1018-02Desiccant Bag1010100692-1834-01SEL 1403C Questionnaire111*0692-2253-01Tank Band Installation Instructions1110692-2303-01Installation Instruction111*0710-0032Tinneman---3988-0278-01Hose Assembly, Yellow, 36”, Utility1114211-0001-01Envelope, Clear1116001-0197-01AC Power Cord1-16001-0200-01AC Power Cord-1-6004-0760-01Cable, Recovery Tank1116004-0777-01Cable Assembly, Temperature Probe1117009-2331-03Recovery Tank Assembly11-7009-2418-01Inline Filter334*7012-1568-01Band, 30lb. Tank-1-ARG04040O-Ring Repair Kit (For Vehicle Adapter)111EAH0001C01A Blue Hose Assembly, 96”111EAH0001C02A Red Hose Assembly, 96”111SS1325VHS Video111* Part of the Tank Band KitUNPACKING UNIT AND ACCESSORIES:___________________________________1.Cut Straps, and remove top of the carton, top packing, and carton sides.2.Slide the unit and carton base off the pallet, and split the corners of the base carton.3.Lean the unit so that one half of the cardboard base can be removed.4.Lean the unit so the other half of the cardboard base can be removed.5.Inventory all items using the parts list and inspect for damage. Place the four adapters,Desiccant bags, and the Cap Plugs in the Storage Compartment on the rear of the unit.6.Place the Literature Kit (0119-0352-01 or 0119-0364-01), that includes the User’s manual and O-Ring Kit (ARG04040) in the Storage Compartment on top of the unit.7.Remove the packing material from under the scale by slightly lifting scale plate and slidingcardboard blocks toward the sides of the unit until blocks are clear. Use a wrench to remove the four nuts that secure the scale for shipping.8Remove the User’s Manual from the Literature Kit, and place the remainder of the Literature Kit (0119-0352-01 or 0119-0364-01) in the Storage Compartment on top of unit.NOTE:BE SURE TO REVIEW THE USER’S MANUAL WITH THE CUSTOMER DURING TRAINING.Then before installing the User’s Manual Envelope, ask where the customer would like theenvelope installed. The supplied Video (SS1325VHS) can be viewed at the customer'sconvenience.UNPACKING UNIT AND ACCESSORIES: (cont)9Peel the backing from the User’s Manual Envelope (4211-0001-01) and apply the envelope, with the open end on top, to either side of the unit or in the location designated by the customer. 10.Place the User’s Manual in the Envelope.PARTS AND ACCESSORIES SETUP:______________________________________1.Remove black cap from LOW port on rear of tester.2.Attach the Temperature Probe Assembly (6004-0777-01) to the four pin connector located belowthe pump compartment. Place the probe tip next to the recovery tank temperature sensor,located on the right Velcro strap that holds the tank in place.3.Remove the Recovery Tank Assembly (7009-2331-03) from box. Remove cardboard wrap fromaround tank. (ACT-4500-6) Obtain Recovery tank from customer.4.Open both hand valves on recovery tank to relieve the compressed air charge.POWER UP, CALIBRATION / PARAMETER SETUP:__________________________THIS UNIT MUST BE PLUGGED INTO A PROPER AC OUTLETTO OPERATE CORRECTLY. REFER TO ID PLATELOCATED ON BACK OF UNIT. EXTENSION CORDS ARE NOTRECOMMENDED, BUT IF AN EXTENSION CORD MUST BE USED,POWER UP, CALIBRATION / PARAMETER SETUP: (cont)10.CALIBRATION: Press and hold <HOLD/ENTER/RESTART> until "CAL" is displayed.11.Press <RECLAIM ONLY>, observe that the "IN PROGRESS" LED is flashing and the "HOLD"LED is on.12.Press <HOLD/ENTER/RESTART>. Unit will enter a 3 minute delay for stabilization. If pressureis measured, the unit will Recover that pressure and then go into a 3 minute delay. After the 3minute delay the right display will show the temperature of the Recovery Tank TemperatureSensor.13.If temperature matches ambient, press <HOLD/ENTER/RESTART> again. If not press <UP> or<DOWN> keys to adjust (3 times per degree). The unit will sound one long beep and the"COMPLETED LED" will be on. The temperature probe may be removed from the RecoveryTank Sensor.14.Programming of the Default Settings can be accessed by pressing and holding both the <UP>and <DOWN> arrows at the same time for 5 seconds. Select desired default setting by pressing the <UP> and <DOWN> arrows individually and pressing <ENTER> to program. R134a should be displayed for refrigerant type, if not see service manual for correct Dip switch settings. PREPARING VIRGIN TANK AND OIL CYLINDER:____________________________ 1.LUBRICATE o-rings on two of the Inline Filters (7009-2418-01) Install one filter on each of thehigh and low side fittings on rear panel.2.LUBRICATE the seals in the RED Hose Assembly (EAH0001C02A) and attach to the InlineFilter (7009-2418-01) on the HIGH side fitting.3.LUBRICATE the seals in the BLUE Hose Assembly (EAH0001C01A) and attach to the InlineFilter (7009-2418-01) on the LOW fitting.4.LUBRICATE the seal and attach the HIGH side R-134a vehicle adapter (0647-0287-09) to thered hose assembly.5.LUBRICATE the seal and attach the LOW side vehicle adapter (0647-0287-10) to the BLUEHose Assembly.6.LUBRICATE the seal on the Blue Hose in the Scale Compartment and connect to the Low sideInline Filter (BLUE VALVE) on the Recovery tank.7.LUBRICATE seals on the Red Hose in the Scale Compartment and connect to the fitting with theRED Tank Valve on the Recovery Tank Assembly.8.Set the Tank GENTLY on the Scale and secure it to the Right side of the Scale as viewed fromthe rear using the Velcro strap (CONFIRM TANK DEPRESSES SWITCH). Wait for 2 beepsindicating the scale is stable.PREPARING VIRGIN TANK AND OIL CYLINDER: (cont)9.Connect the Recovery Tank Cable Assembly (6004-0760-01) to the Tank and the "Tank Sensor"fitting on the underside of the pump compartment.10.Open the Red and Blue valves on the Recovery Tank.NOTE:HEATER BLANKET IS EXTREMELY HOT!。
NK4500手持气象站(可测风向)
NK4500手持气象站（可测风向）NK4500特点z 三行图表显示，操作范围广泛z 能够存储1400个数据，并下载到电脑上 z 用户可定仪屏幕z 背光灯显示，可提供照明z 采用2节AAA 电池供电，电池可更换 z 两种省电模式延长电池寿命，电池平均寿命为400小时 z 可根据用户需要，选配蓝牙功能 z 防水防震，小巧、坚固、耐用 z 选配附件，可测风向z 支持英语、法语、意大得语、西班牙语、德语5种语言 z显示最大最小平均风速NK4500可测量参数z 当前风速z 最大风速z 最小风速 z 空气温度 z 相对湿度 z 气压 z 海拔z 横风/逆风 z 风寒 z 热力指数 z 露点温度 z 湿球温度 z密度高度Kestrel 4500便携式气候测量仪是一种高精度、耐用的小型仪器，它使用高精度超轻型宝石轴承叶轮来测量风速，启动风速低。
NK4500手持式风速仪（带风向） NK4500具有NK4000的所有性能，能够精确测量风速、温度、相对湿度、大气压和其他参数。
另外，NK4500具有一个内置的数字指南针，能够测量和显示风向值。
当设定一个参照物时，NK4500能够自动计算侧风、顺风和逆风风速，如果将其和Kestrel 风向标装置组合，就可以在数秒内建立一个记录气象数据的小型气象站。
NK 4500是旋转风杯式风速仪，体积小巧，方便携带。
采用高精度轴承，轻量叶轮，可精确测量风速值，即便是在风速很小（低至0.3m/s ）的情况下。
如果叶轮损坏，可更换。
本页已使用福昕阅读器进行编辑。
福昕软件（Ｃ）２００５－２００９，版权所有，仅供试用。
NK4500手持气象站（可测风向）NK4500基本技术参数测量项目测量范围精度分辨率m/s 风速 0.4-40m/s±3% 0.1空气温度 -29℃-70℃1℃ 0.1℃相对湿度 0-100% 3% 0.1气压300~1100hPa 1.5 hPa/mb 0.1 hPa/mb15m 1m 海拔 -2000m-9000m横风、逆风 3.8 m/s -40 m/s 5% 0.1 m/s风寒0.4-40 m/s, -45.6-10.0 °C1℃ 0.1℃2℃ 0.1℃热力指数21.1-54.4 °C, 0-100%RH露点温度-29.0-70.0 °C, 20.0-95.02℃ 0.1℃%RH2℃ 0.1℃湿球温度 0-37.8℃， 5.0-95.0%RH, -2000.0-9000.0hPa, <6000 m密度高度0.0 - 37.8 °C, 5.0-95.075m 1m%RH, -2000-9000 hPa,<6000 m风向 0-360°5°1°自动关机功能可设置为15分钟或60分钟后自动关机操作温度 -45℃-125℃LCD和电池温度 -10℃-55℃电源2节7号电池，可用400个小时尺寸 127m m*45mm*28mm重量 102g可选附件风向标，用来测量风向，迷你三脚架，数据线证书每一个Kestrel风速仪都具有一个COC认证证书保证5年五NK4500产地：美国。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NK4500 可测量参数： z 风速 z 温度 z 侧风 z 顺风/逆风 z 温度 z 风寒 z 相对湿度 z 热度指数 z 露点温度 z 湿球温度 z 大气压 z 海拔高度 z 密度高度 z 时间/日期
Kestrel 4500 具有 Kestrel 4000 的所有性能，能够 精确测量风速、温度、相对湿度、大气压和其他参数。 另外，Kestrel 4500 具有一个内置的数字指南针，能够测 量和显示风向值。
到饱和时的温度；密度高度是将气压高度值对温度校验 后的高度。
Kestrel 4500 采用 2 节 AAA 电池来供电，可更换，具 有 2 种省电模式来延长电池寿命。可选语言：英语、法语、 意大利语、西班牙语和德语。
上海拜能仪器仪表有限公司 上海市铁山路 1050 号 2 号楼 415 室，201900 Tel: 021-66751761 66751762, Fax: 021-66751763 E-mail: Hsales@H H
Kestrel 4500 还可根据各传感器测量数据来计算出 风寒指数、热度指数、露点温度、湿球温度和密度高度。 风寒是人类对风速和低温的一种感觉温度，风速越大， 人类感觉温度越低；热度指数是人类对温度和相对湿度
的一种感觉温度，相对湿度越高，人类感觉温度越高；露 点温度指空气在水汽含量和气压都不改变的条件下，冷却
Kestrel®4500 手持式风速仪（可测风向）
NK4500 特点： z 多功能 z 三行图表显示 z 可存储 1400 个数据 z 最小/最大/平均风速 z 用户可定义屏幕 z 小巧、坚固耐用 z 高精度轴承 z 操作范围广 z 叶轮可更换 z 高灵敏度温度传感器 z 背光显示 z 草绿色版本采用红色背景光，可提供照明 z 可选择语言 z 采用 2 个 AAA 电池供电 z 数据可上传至电脑
电容式高分子传感器，安装在外面的薄壁电离室
单片硅材料气压传感器
IP67 经过落地试验，抗震性 MIL-STD-810F 操作范围：-10~ +55℃；存储温度：-30~ +60℃
CE 2 节 AAA 碱性电池，用户可更换；电池寿命平均为 400 小时。 可设置为 15 分钟或 60 分钟后自动关机 风速、温度、大气压和相对湿度出厂已经校准；每一个 Kestrel 风速仪都 具有一个 COC 认证证书 5年
当设定一个参照物时，Kestrel 4500 能够自动计算侧 风、顺风和逆风风速，如果将其和 Kestrel 风向标装置组 合，就可以在数秒内建立一个记录气象数据的小型气象 站。
Kestrel 4500 是旋转风杯式风速仪，体积小巧，方便 携带。采用高精度轴承，轻量叶轮，可精确测量风速值， 即便是在风速很小（低至 0.3m/s）的情况下。如果叶轮 损坏，可更换。
温度
精度
分辨率
风寒精度
操作范围
精度范围
相对湿度
精度
分辨率
校准偏移
操作范准偏移
操作范围
海拔高度
精度范围 精度
分辨率
叶轮
温度传感器
相对湿度传感器
大气压传感器
防潮等级
震动
温度
电磁兼容性（EMC）
电池
自动关机
校准
保证
127mm×45mm×28mm
102g 0.2m 和 0.5m 黄色、草绿色
点矩阵 LCD，场致（EL）发光背光 1秒 2 秒到 12 小时之间，可调；图表可显示 1400 个数据点；可手动或自动采 集数据，数据可上传至电脑。
风速（当前值、最大/最小值、平均值）
风向
露点温度
侧风
大气压
顺风/逆风 温度
海拔高度 密度高度
风寒
湿球温度
相对湿度
数字指南针
热度指数
时间和日期
Kt, m/s, km/h, mph, ft/min, Beaufort force(B) °
产品规格
物理 显示
性能
传感器 环境 其他
Kestrel®4500 手持式风速仪（可测风向）
尺寸 重量 颈带绳 外壳颜色 显示类型 显示器更新
数据采集
可测量参数
风速单位
风向单位
温度单位
气压单位
海拔单位
时间和日期显示
操作范围
精度范围
风速
精度
校准漂移
分辨率
操作范围
风向
精度范围 精度
分辨率
操作范围
精度范围
℃, ℉
mBar, inHg, hPa, psi
m, ft
dd/mm/yy, mm/dd/yy, 12 hour, 24 hour 0.4~ 60m/s（0.8~ 135mph） 0.4~ 40m/s（0.8~ 89mph） 读数的±3%或者 ±0.1m/s 小于 1% （7m/s 下操作 100 小时后） 0.1kt, m/s, km/h, mph。 360° 0~ 360° ±5° 1° -45~ +125℃ -29~ +70℃ ±1.0℃ 0.1℃ ±1℃
0%~ 100%
5%~ 95%
±3%
0.1% ±2%（使用 24 个月后） 10~ 1100mBar（25℃） 750~ 1100mBar（25℃）
±1.5mBar
0.1mBar 典型 每年±1mBar
-2000~ +9000m
-2000~ +6000m
±15m
1m 直径 25mm，高精度叶轮和轴承，用户可更换叶轮 密封、绝热、高精度
