电厂水平衡报告
公司水平衡测试报告
水平衡测试报告书xx公司年月x x公司水平衡测试报告书编制单位：xx公司项目负责人：技术负责：报告书编写：测试人员：审核人员：目录一、说明 (3)二、测试中的术语和定义 (4)三、标记符号示意图 (6)四、企业完成水平衡测试要求备案的报告 (7)五、企业简介 (8)六、用水基本情况 (9)七、节水管理网络图 (10)八、节水管理制度 (11)九、生产工艺流程图 (12)十、企业取水水源情况表 (13)十一、企业年用水情况表 (14)十二、关于开展水平衡测试工作的通知 (15)十三、用水单元结构划分表 (17)十四、计量水表配备情况表 (18)十五、水表计量网络图 (19)十六、二级水表计量率检查表 (20)十七、用水设备及器具汇总统计表 (22)十八、企业水平衡图 (23)十九、企业水平衡测试统计表 (24)二十、企业用水分析表 (25)二十一、用水合理化分析 (26)一、说明1、本报告书适用于xx公司的水平衡测试;2、本报告书一式三份,作为企业用水技术档案,应妥善收存;本企业节水管理部门保留一份,档案室存档一份,另外一份报县水务局备案,作为核定年度用水计划的重要参考资料;3、本报告书必须根据实际测试情况填写,力求数据准确;4、本报告书中管道、阀门和水表的口径单位均为毫米mm;5、管网平面图中应表明管径、水表口径及编号,保持数据前后一致;6、测试时,原则上按车间、部门、用水系统或类别划分用水单元,把生产工序、设备用水设施或建筑物等作为基本用水单元;7、由于企业生活用水量在企业用水中占有极小的比例,因此,此次水平衡测试仅将生产用水作为了测试主体,未包括生活用水及绿化等用水单元;8、根据水平衡测试结果,进行用水合理化分析,查找出存在的用水问题,有针对性的提出整改措施,列出较详细的整改计划,从而提高用水效率和合理用水水平; 9、依据的法规及标准：xx省全社会节约用水若干规定1998xx省城市节约用水管理实施办法企业水平测试与测试通则GB/T12452-2008节水型企业评价导则GB/T7119-2006二、测试中术语和定义1、术语和定义新水量Vf：企业内用水单元或系统取自任何水源被该企业第一次利用的水量;用水量Vt：在确定的用水单元或系统内使用的各种水量的总和,即新水量和重复利用水量之和;取水量Vi：直接取至地表水、地下水和城镇供水工程以及从市场购得的其他水或水的产品的总量;循环水量Vcy：在确定的用水单元或系统内,生产过程中已用过的水,再循环用于同一过程的水;串联水量Vs：在确定的用水单元或系统,生产过程中产生的或使用后的水量,再用于另一单元或系统的水量;重复利用水量Vr：在确定的用水单元或系统内,使用的所有未经处理和经处理后重复使用的水量的总和,即循环水量和串联水量的总和;耗水量Vco：在确定的用水单元或系统内,生产过程中进入产品、蒸发、飞溅、携带及生活饮用等所消耗的水量;排水量Vd：在确定的用水单元或系统,完成生产过程和生产生活活动之后,排出企业之外以及排出该单元进入污水系统的总量;回用水量Vru：企业产生的排水,直接或经处理后再利用于某一用水单元或系统的水量;漏失水量Vl：企业供水及用水管网和用水设备漏失的水量;基本用水单元：基本用水单元是指某个类末级取水水表之后所有用水设施、设备或器具组成的集合体;用水单元：由一个或若干个基本用水单元,按照其物理结构或逻辑结构组成的集合体;主要生产用水：主要生产系统主要生产装置、设备的用水;辅助生产用水：为主要生产系统服务的辅助生产系统的用水;附属生产用水：在厂区内,为生产服务的各种服务、生活系统的用水;2、技术评价指标的计算公式三、 标记符号示意图×××一级水表的取水量 二级水表取水量、二级水表计量率=、人均生活取水量=日均生活取水量日均用水人数企业的取水量+非常规水资源所替代的取水量 非常规水资源所替代的取水量、非常规水资源替代率=×企业的排水量达到排放标准的排水量、达标排放率=、用水综合漏失率=企业的漏失水量企业的取水量外排废水量+废水回用量废水回用量、废水回用率=××、排水率=企业的排水量企业的取水量产汽设备的产汽量蒸汽冷凝水回用量、蒸汽冷凝水回用率=×间接冷却水取水量+间接冷却水循环量 间接冷却水循环量×××、直接冷却水循环率= 直接冷却水循环量直接冷却水取水量+直接冷却水循环量、间接冷却水循环率=、重复利用率=重复利用量总取水量+重复利用量日均产品产量日均生产取水量、单位产品取水量=新水回用水串联水循环水消耗水排放水== == == == == == 漏失水管道口径 水表编号DN100 水表口径水系统图、用水工艺图图例水表计量网络图例 水平衡图例四、 企业完成水平衡测试要求备案的报告xx局：我单位根据你局水平衡测试工作的安排和国家有关部门关于测试的相关规定和标准,已完成了水平衡测试实际测试阶段工作,目前,我单位的各类测试数据与资料已汇总成册,特此申请备案,请核收;xx有限公司盖章x年x月x日五、企业简介六、用水基本情况1、水源情况2、供水方式3、历年取水量4、主要节水措施七、节水管理网络图八、节水管理制度九、生产工艺流程图十、企业取水水源情况表十一、企业年用水量情况表企业年用水量情况表近3~5年十二、关于开展水平衡测试工作的通知一、组织工作二、基础工作：三、正式测试工作四、资料汇总及结果分析xx公司x年x月x日十三、用水单元结构划分表用水单元结构划分表十四、计量水表配备情况表十六、水表计量率检查表水表计量率检查表水量单位：m3水量数据现场抄读记录表十七、用水设备及器具汇总统计表十八、企业水平衡图十九、企业水平衡测试统计表测试日期：2011年11月13日------2011年11月15日二十、企业用水分析表二十一、用水合理化分析一、测试概况1、为顺利完成本次水平衡测试工作,公司专门成立了以主管生产部长为组长的测试领导小组,同时成立以车间、一线操作人员组成的测试工作小组,保证测试工作的顺利进行;2、对测试工作小组人员进行了水平衡测试培训;3、现场查看,核对了水表数量,安装地点、完好率等,并提出整改意见;4、核实了企业计量水表配备网络图、给排水管网图等;5、根据企业用水分类标准,将企业用水系统分为：糖一车间用水单元,糖二车间用水单元、糖三车间用水单元、山梨醇车间用水单元、糊精车间用水单元、淀一车间用水单元、淀二车间用水单元、淀三车间用水单元、淀四车间用水单元,饲料车间用水单元,热电厂用水单元;二、测试结果2011年11月12日至11月19日,测试工作小组及参加测试的人员进行了培训和安排分工;截取了13日、14日、15日三天的数据作为测试数据,测试结果如下：新水量：4902m3/d总用水量：225233 m3/d重复利用水量：220331 m3/d重复利用率：%漏失水量：漏失率：单位产品用水量：淀粉：m3/t葡萄糖：m3/t山梨醇：m3/t糊精：m3/t万元产值用水量：万元产值新水量：m3三、考核指标分析技术指标考核分析表管理指标考核分析表四、取水量统计表取水量统计表五、测试过程中发现的问题1、锅炉蒸汽冷凝水回收不完全；2、管路存在漏点；3、二、三级水表配备率低,应逐步增加、完善;六、节水整改措施本次水平衡测试完成后,测试小组根据公司实际情况,提出如下建议：1、完善计量水表的配备；2、完善用水档案；3、加强供水设施跑、冒、滴、漏的治理；4、加大淀粉车间对糖车间降温水的充分利用,减少淀粉车间一次水用量；5、对于部分设备可采用局部循环冷却;6、建议对反渗透浓水回收利用;。

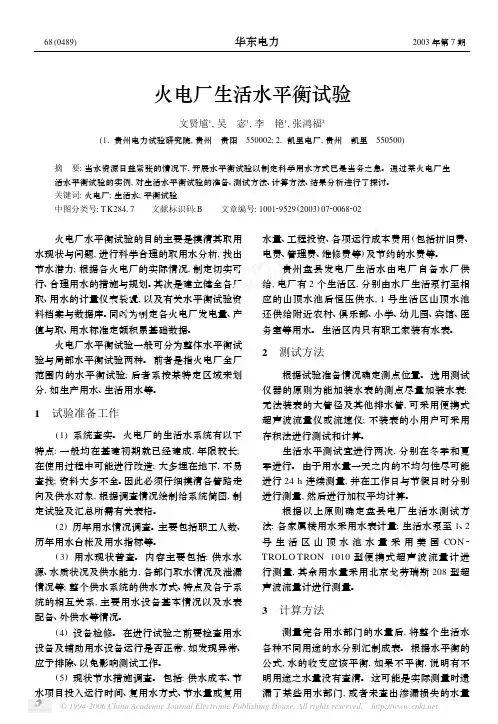

火电厂生活水平衡试验
火电厂生活水平衡试验文贤馗1,吴 宓1,李 艳1,张鸿福2(11贵州电力试验研究院,贵州 贵阳 550002;21凯里电厂,贵州 凯里 550500)摘 要:当水资源日益紧张的情况下,开展水平衡试验以制定科学用水方式已是当务之急。
通过某火电厂生活水平衡试验的实例,对生活水平衡试验的准备、测试方法、计算方法、结果分析进行了探讨。
关键词:火电厂;生活水;平衡试验中图分类号:T K28417 文献标识码:B 文章编号:100129529(2003)0720068202 火电厂水平衡试验的目的主要是摸清其取用水现状与问题,进行科学合理的取用水分析,找出节水潜力;根据各火电厂的实际情况,制定切实可行、合理用水的措施与规划。
其次是建立健全各厂取、用水的计量仪表装置,以及有关水平衡试验资料档案与数据库。
同时为制定各火电厂发电量、产值与取、用水标准定额积累基础数据。
火电厂水平衡试验一般可分为整体水平衡试验与局部水平衡试验两种。
前者是指火电厂全厂范围内的水平衡试验;后者系按某特定区域来划分,如生产用水、生活用水等。
1 试验准备工作(1)系统查实。
火电厂的生活水系统有以下特点:一般均在基建初期就已经建成,年限较长;在使用过程中可能进行改造;大多埋在地下,不易查找;资料大多不全。
因此必须仔细摸清各管路走向及供水对象,根据调查情况绘制给系统简图,制定试验及汇总所需有关表格。
(2)历年用水情况调查。
主要包括职工人数、历年用水台帐及用水指标等。
(3)用水现状普查。
内容主要包括:供水水源、水质状况及供水能力,各部门取水情况及泄漏情况等;整个供水系统的供水方式、特点及各子系统的相互关系,主要用水设备基本情况以及水表配备、外供水等情况。
(4)设备检修。
在进行试验之前要检查用水设备及辅助用水设备运行是否正常,如发现异常、应予排除、以免影响测试工作。
(5)现状节水措施调查。
包括:供水成本、节水项目投入运行时间、复用水方式、节水量或复用水量、工程投资、各项运行成本费用(包括折旧费、电费、管理费、维修费等)及节约的水费等。
发电厂全厂水量平衡及节水措施专题
发电厂全厂水量平衡及节水措施专题发电厂是利用燃煤、石油、天然气等能源进行发电的重要设施。
发电厂的运行离不开大量的水资源，水的供需平衡对于发电厂的稳定运行和环境保护都具有重要意义。
本专题将介绍发电厂水量平衡的概念、原理和计算方法，并探讨发电厂节水的措施。
一、发电厂水量平衡的概念和原理发电厂的水量平衡即指发电厂用水量和供水量之间的平衡关系。
发电厂用水量包括锅炉给水量、冷却系统用水量等，供水量则包括自来水供应量、再生水供应量等。
水量平衡的原理是根据发电厂的实际情况，通过测量和计算各项用水量和供水量，确保二者之间保持平衡，以满足发电厂的用水需求。
发电厂的用水量主要包括以下几个方面：1. 锅炉用水：用于锅炉的给水，保证锅炉的正常运行。
2. 冷却水：用于冷却系统中，冷却设备的热量排除。
3. 除尘、脱硫等污水处理：用于处理燃烧过程中产生的含污水。
4. 灭火水：用于应对突发灭火情况。
发电厂的供水量主要包括以下几个来源：1. 自来水：通过自来水管道供应给发电厂。
2. 水泵供水：通过水泵从水源中抽取水进行供应。
3. 再生水：经过处理后，将回收水或者污水进行再生，再利用于发电厂的用水。
二、发电厂节水措施随着水资源的日益紧缺，节约用水已成为各个行业的必然选择，发电厂也不例外。
以下是一些常见的发电厂节水措施：1. 提高冷却系统的效率：采用高效节能的冷却设备，如湿式冷却塔和闭路冷却系统，可以大大减少冷却水的使用量。
2. 加强再生水的利用：通过完成对废水的处理，提高再生水的利用率。
将燃煤锅炉排放的废水进行处理后，再利用于锅炉的给水，可以节约大量的自来水。
3. 定期检修设备：及时检查和维护设备，减少漏水现象的发生，提高设备的运行效率。
4. 安装节水设备：在厕所、洗手池等公共场所安装节水器具，限制用水量。
5. 加强技术创新：发展新型的发电设备和水处理技术，提高发电效率的同时减少对水资源的依赖。
总结：发电厂的水量平衡对于发电厂的正常运行和环境保护都具有重要意义。
电厂水平衡分析报告
(送审稿)某设计院二○○七年三月某公司 空冷机组 水平衡测试报告目录1 前言 (1)1.1任务来源 (1)1.2电厂基本情况 (2)1.2.1机组型号 (3)1.2.2供排水系统 (3)1.2.3已有的主要节水措施 (8)2 水平衡测试工作概况 (10)2.1水平衡测试的目的及原则 (10)2.1.1水平衡测试目的 (10)2.1.2水平衡测试的原则 (11)2.1.3水平衡测试的主要技术依据 (11)2.1.4水平衡测试术语、代号及公式 (12)2.2水平衡测试的项目、测试方法及测试设备 (13)2.2.1水平衡测试项目及内容 (13)2.2.2水平衡测试方法 (14)2.2.3测试仪器、设备 (14)2.3测试期间机组运行状况说明 (15)3 水平衡测试结果汇总 (16)3.1.1全厂水平衡测试数据 (16)3.1.2全厂水平衡测试结果分析 (16)3.1.3全厂用水情况分析 (17)3.2主要分系统水量分配概况 (20)3.2.1供水系统 (20)3.2.2辅机冷却水系统 (21)3.2.3化学除盐系统 (27)3.2.4灰渣系统 (29)3.2.5脱硫系统 (30)3.2.6废污水处理系统 (31)4 测试结果分析 (33)4.1不平衡分析 (33)4.2用水水平评价 (33)5 节水建议 (35)5.1搞好水务管理工作 (35)5.1.1水务管理的概念及内容 (35)5.1.2搞好水务管理工作的重点 (36)5.2节水技术路线 (37)5.2.1节水原则 (37)5.2.3全厂废污水分类处理回用方案 (37)5.2.4小结 (40)5.3加强全厂关口流量计的维护和校验，消除非正常用排水 (40)5.4全厂水平衡优化 (41)6 结论 (43)1.前言火力发电厂是工业用水大户，其用水量和排水量十分巨大，随着国家《节约能源法》、《环境保护法》和相应的用水、排水收费政策（水资源费、排水费、超标费）的颁布，以及《国家电力公司火力发电厂“十五”节水规划》等规定的逐步实施，对火电厂用、排水量和水质都有严格的指标限制。
水平衡测试案例-电厂水平衡测试
2.10% 工业水
2.90% 循环水
3.80% 生活水
1.20% 生水
《火力发电水平衡导则》（DL-T606[1].5-1996）要求火力发电厂的水平衡的不平衡率δ
（即总水量与分支水量之和的误差）：一级水平衡δ≤±5%；二级水平衡δ≤±4%；三级
水平衡δ≤±3%。
3 水平衡测试试验
用水水平分析
指标 工业水重复利用率 发电水耗率（m3/（s·GW）） 冷却系统循环水复利用率 全厂汽水损失率 全厂锅炉排污率
主要设施布局图辐流沉淀池避沙峰水池机械加速澄清池机械加速澄清池浓缩池蓄水池综合水泵房过滤加药间循环水泵房化学水处理间脱硫综合楼工业废水水处理间生活污水处理间主厂房分系统水量测试废水处理站分系统水量测试测点名称取水点测定方法平均流量岸边取水泵房净化站进水口黄河岸边统计计算13020消防水泵出口消防公用蓄水池统计计算工业水泵出口消防公用蓄水池统计计算8835工业水泵出口消防公用蓄水池统计计算冷却塔补给水泵出口消防公用蓄水池统计计算3468冷却塔补给水泵出口消防公用蓄水池统计计算过滤加药间补给水泵出口消防公用蓄水池统计计算1439生水泵出口生水蓄水池统计计算625生活水泵出口生活蓄水池统计计算26生水箱出口统计计算625二级混床出口统计计算286超滤装置浓水排水出口统计计算128反渗透装置浓水排水出口统计计算211循环泵出口冷却塔水池采用设计值63664循环泵出口冷却塔水池采用设计值循环泵出口冷却塔水池采用设计值循环泵出口冷却塔水池采用设计值脱硫供水系统工业水泵出口工业水补水母管统计计算248工艺水泵出口统计计算764回用水系统回用水泵出口工业废水处理站清水池统计计算515最终排水泵出口化学废水处理站清水池统计计算409煤水处理系统进口采用设计值30渣水冷却系统出口统计计算80脱硫废水处理系统进口采用设计值35分系统水量测试生活用水系统生活用水包括
发电厂全厂水量平衡及节水措施专题
发电厂全厂水量平衡及节水措施专题随着社会的发展和工业的进步，发电厂已成为现代社会的重要组成部分。
发电厂的运作离不开大量的用水，而用水量的增加也给水资源带来了巨大的压力。
发电厂必须重视水资源的合理利用，进行全厂水量平衡分析，并采取有效的节水措施，以保护水资源，促进可持续发展。
一、发电厂的全厂水量平衡分析发电厂的全厂水量平衡分析是指对发电厂的用水情况进行系统的分析和统计，以确定全厂的水流量收支情况，并找出用水的主要环节和问题所在，为制定合理的节水措施提供依据。
1. 水资源的利用情况发电厂主要使用水资源来进行冷却和蒸汽发生。
冷却水是用于发电机组和各种设备的冷却，而蒸汽用水则是用于锅炉和发电机组的蒸汽循环。
发电厂的水资源消耗主要表现为冷却水的蒸发损耗和蒸汽用水的排放损耗。
冷却水蒸发损耗是由于冷却水在使用过程中受到高温环境的影响而发生的蒸发现象，而蒸汽用水的排放损耗则是由于蒸汽在发电过程中被用于产生动力而排放到环境中。
发电厂对水资源的补充主要依赖于地下水和地表水。
通过调查和分析，发电厂可以确定水资源的利用情况，从而找出水资源的短缺和浪费情况，为制定合理的节水措施提供基础数据和依据。
二、发电厂的节水措施1. 提高冷却效率为了减少冷却水的消耗，发电厂可以通过提高冷却效率来减少冷却水的使用量。
一种有效的方法是采用闭式冷却系统，通过循环利用冷却水来降低对水资源的消耗。
2. 减少蒸汽用水在发电过程中，为了减少对蒸汽的使用，发电厂可以对设备进行调整和优化，以提高设备的能效，减少蒸汽的排放，并通过抓捕、回收和再利用蒸汽用水，从而减少对水资源的消耗。
通过对冷却水和蒸汽用水的再利用，发电厂可以减少水资源的浪费，降低对水资源的需求。
冷却水可以通过循环利用来减少蒸发损耗，而蒸汽用水可以通过提高再利用率来减少排放损耗。
4. 加强水资源管理发电厂可以通过完善水资源管理制度，建立水资源监测系统，加强对水资源的监测和评估，及时发现和解决水资源问题，提高水资源的利用效率，降低对水资源的浪费。
某水电厂1号机组动平衡试验报告
某水电厂#1机组动平衡试验报告编写：罗涛审核：批准：试验时间：2015年5月某有限公司某水电厂#1机组动平衡试验报告1前言某水电厂位于勐乃河干流上，地处云南省盈江县昔马镇与某镇境内。
电厂装机容量：180（3×60）MW，发电机由东风电机厂生产。
此次为了检测机组大修后的稳定性能，消除机组转动产生的不平衡力，保证机组启动试运行的成功以及并网发电的安全。
某有限公司对#1机组进行了动平衡处理。
2试验依据本次试验依据的标准如下：GB/T 8564-2003 《水轮发电机安装技术规范》DL/T 507 -2002 《水轮发电机组启动试验规程》3试验对象主要参数4试验设备及测点布置4.1试验设备本次动平衡试验所用的设备为：某有限公司生产的水轮发电机组振动摆度监测分析系统。
4.2测点布置测点清单表5试验方法及步骤5.1试验方法通过电容位移传感器测量上导、下导以及水导轴承的摆度；通过低频速度传感器测量上机架、下机架、顶盖的水平和垂直振动。
然后将所有数据汇总到水轮发电机组振动摆度分析系统，进行计算和处理，并显示测试参数的变化情况。
最后，由试验人员综合试验情况，给出试验结论。
5.2试验步骤在机组启动试验时，分别进行以下工况的试验：5.2.1转速试验：机组在额定转速的50%、75%、100%工况下，测量机组各部位的振动值、摆度值以及转频幅值和相位，对机组进行配重处理，直到各项指标都达到规程规定的标准。
5.2.2升压试验：机组在额定转速下，并带25%、50%、75%、100%的定子电压工况下，测量机组各部位的振动值、摆度值以及转频幅值和相位，对机组进行配重处理，直到各项指标都达到规程规定的标准。
5.2.3带负荷试验：机组在带25%、50%、75%、100%的负荷工况下，测量机组各部位的振动值、摆度值以及转频幅值和相位，对机组进行配重处理，直到各项指标都达到规程规定的标准。
6试验情况及分析说明：各表中所示的振动值和摆度值，其通频值指的是双幅值，即峰峰值；转频值（1X幅值）指的则是转频的双幅值，单位均为“μm”。
发电厂全厂水量平衡及节水措施专题
发电厂全厂水量平衡及节水措施专题随着全球经济的快速发展和人口的不断增加，能源需求也在不断增加。
作为能源的重要来源之一，发电厂在生产过程中需要大量的水资源。
水资源是有限的，而且全球水资源的供需矛盾日益加剧。
发电厂的水量平衡和节水措施显得尤为重要。
本文将围绕发电厂全厂水量平衡和节水措施展开探讨。
一、发电厂全厂水量平衡发电厂的水量平衡是指在发电厂的生产过程中，水的供给、利用和排放之间的平衡关系。
一般来说，发电厂的水量平衡主要包括进水量、锅炉水的补充和排污水等几个方面。
1. 进水量。
发电厂需要大量的水来冷却锅炉、凝汽器和发电机等设备，以保证设备的正常运转。
水也用于发电厂的生产生活用水。
发电厂的进水量是相当可观的。
2. 锅炉水的补充。
在发电过程中，锅炉水会因为蒸发和泄漏而不断减少，因此需要不断地进行补充，以保证锅炉的正常运转。
3. 排污水。
发电厂生产过程中会产生大量的废水，包括冷却水、锅炉废水和发电厂生活污水等。
这些废水需要经过处理后才能排放，否则会对水环境造成污染。
二、节水措施由于水资源的有限性，发电厂必须采取节水措施，以减少对水资源的消耗，保护水资源。
发电厂的废水通常可以通过适当的处理后再利用，比如将冷却水和锅炉废水经过处理后循环利用。
这样既可以减少对淡水的需求，又可以降低对环境的影响。
2. 提高水的利用效率。
发电厂可以通过提高水的利用效率来减少对水资源的消耗，比如在冷却系统中采用闭式循环系统，减少水的蒸发损耗，或者通过改进设备设计和技术手段，降低水的使用量。
3. 加强水资源管理。
建立健全的水资源管理制度，合理规划和分配水资源，加强水资源的监测和评估，及时发现和解决水资源消耗过多或浪费现象。
4. 加强员工节水意识。
发电厂应加强员工的节水意识，通过宣传、教育、奖惩等手段，培养员工节约用水的习惯，让节水成为一种生活和工作方式。
发电厂的水量平衡和节水措施是非常重要的，不仅关系到发电厂的生产和环保，更关系到水资源的可持续利用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某公司空冷机组水平衡测试报告院二OO七年三月（送审稿）某设计1 前言 (1)1.1任务来源 (1)1.2电厂基本情况 (2)1.2.1机组型号 (3)1.2.2供排水系统 (3)1.2.3已有的主要节水措施 (8)2水平衡测试工作概况 (10)2.1水平衡测试的目的及原则 (10)2.1.1水平衡测试目的 (10)2.1.2水平衡测试的原则 (11)2.1.3水平衡测试的主要技术依据 (11)2.1.4水平衡测试术语、代号及公式 (12)2.2水平衡测试的项目、测试方法及测试设备 (13)2.2.1水平衡测试项目及内容 (13)222水平衡测试方法 (14)223测试仪器、设备 (14)2.3测试期间机组运行状况说明 (15)3水平衡测试结果汇总 (16)3.1全厂水平衡测试结果 (16)3.1.1全厂水平衡测试数据 (16)3.1.2全厂水平衡测试结果分析 (16)3.1.3全厂用水情况分析 (17)3.2主要分系统水量分配概况 (20)3.2.1供水系统 (20)3.2.2辅机冷却水系统 (21)3.2.3化学除盐系统 (27)3.2.4灰渣系统 (29)3.2.5脱硫系统 (30)3.2.6废污水处理系统 (31)4测试结果分析 (33)4.1不平衡分析 (33)4.2用水水平评价 (33)5节水建议 (35)5.1搞好水务管理工作 (35)5.1.1水务管理的概念及内容 (35)5.1.2搞好水务管理工作的重点 (36)5.2节水技术路线 (37)5.2.1节水原则 (37)5.2.2节水方案 (37)5.2.3全厂废污水分类处理回用方案 (37)5.2.4 小结 (40)5.3加强全厂关口流量计的维护和校验，消除非正常用排水 (40)5.4全厂水平衡优化 (41)6结论43火力发电厂是工业用水大户，其用水量和排水量十分巨大，随着国家《节约能源法》《环境保护法》和相应的用水、排水收费政策（水资源费、排水费、超标费）的颁布，以及《国家电力公司火力发电厂“十五”节水规划》等规定的逐步实施，对火电厂用、排水量和水质都有严格的指标限制。
从可持续发展的角度考虑，要达到这些目标，实施有效的节水措施是一条最佳途径。
水平衡测试是做好电厂节水工作，实现科学、合理用水管理的基础。
通过测试，可以掌握电厂用水现状和各水系统用水量之间的定量关系，把握节水工作的重点，寻找节水的潜力，制定切实可行的用水、节水规划方案。
1.1任务来源某电厂一贯重视企业的节能、环保工作，为了贯彻落实国家相关政策法规，合理地利用水资源，增效节能，减少工业废水的排放，提高企业的经济、环保和社会效益，提高电厂的运行水平，2007年4月，某发电厂和某设计院签订了“某发电厂水平衡测试”技术服务合同。
按照合同的进度要求，2007年4月上旬，某设计院在查阅了电厂水工设计资料及全厂水系统图的基础上，向某发电厂提交了“全厂水平衡测试技术方案及安全措施”。
在电厂有关部门的协助下，2007年4月、8月以及2008年5月进行水平衡测试工作。
1.2电厂基本情况某发电厂位于某市的某县政府所在地某镇东南约 2.5公里处。
现役4台国产600MW、亚临界、一次中间再热、燃煤、直接空冷凝汽式机组，其中#1、#2机组于2002年6月、2002年4月投产发电，#3、#4机组于2003年12月投产发电。
电厂供水水源主要取自距电厂约60公里的某县某水库水，某河地下水源作为施工水源和备用水源：辅机循环水系统采用直接空冷系统；除灰渣方式为采用灰渣分除，静电除尘，干除灰。
1.2.1机组型号1）汽轮机：制造厂：汽轮机厂额定功率：600MW额定工况主蒸汽流量：1830.5t/h额定工况再热蒸汽流量：1577.075t/h主汽门前额定蒸汽压力：16.67MPa主汽门前额定蒸汽温度：538C再热蒸汽温度：538C额定工况冷却水温度：38C2）锅炉:制造厂：公司型号：HG2070/17.5-HM8过热蒸汽流量：2070t/h过热器出口蒸汽压力：17.5MPa过热器出口蒸汽温度：541C再热器出口蒸汽压力：4.08MPa再热器出口蒸汽温度：541C3）发电机：制造厂：电机厂冷却方式：定子绕圈水冷，定子铁芯、转子绕组氢冷额定功率：600MW额定容量：667MVA最大连续输出容量：728MVA额定氢压：0.4 MPa1.2.2供排水系统某发电厂水源设计为某水库水以及某河地下水。
水源地概况：该水库位于某县境内某河干流上，水库大坝位于县城东南约20km, 距旗镇东厂址约60km,距盆窑梁厂址约17km。
某水库与上游的某水库首尾相接，某水库坝址距上游的某水库坝址15km。
某水库在正常水位时，水面面积为12.3Km2，水库长15km,库岸线长40km。
水库各项指标详见表1：表1某水库各项技术指标澄清池4m)-流量计一管式混合器(加聚合氯化铝)—机械加速澄清池一调节水池(2X 3000 m5)-至厂区综合给水泵房；某水库水源水水质情况见表2:表2 某水库水水质表净水站处理水量为万。
净水站处理设施在汛期（每年〜月）运行,原水非汛期无需净化处理。
当原水水质较好时，部分原水不经处理，直接供至处理站室外调节水池。
净水站水处理系统的处理能力为2X 750m3/h，主要处理设施机械加速澄清池为双格（座）布置。
主要除去原水中悬浮物。
生活用水水源来自某河地下水，用管道送至综合给水泵房前池，经生活水泵提升后供全厂生活用水。
某河地下水水质情况见表3:各部分用水情况统计如下:1厂内补充水系统补充水经净水站处理后自流入综合给水泵房前池，经生产水泵升压后供工业用水、空调用水、锅炉补充用水、脱硫用水等。
当某水质可满足工业用水要求时，补充水不经处理，直接经净水站旁路管进入综合给水泵房前池或循环水泵房前池。
2、生产、生活、消防给水系统电厂生产用水系统一、二期工程共用一个公用系统，主要分生产给水、服务水、输煤冲洗水系统、喷洒水系统；电厂生活给水系统一、二期工程共用一个公用系统。
3、生产给水系统生产给水系统主要供给脱硫用水、锅炉补充水、除灰系统工业用水、燃油泵房工业用水、输煤系统喷雾抑尘用水、空调补充水等。
4、服务水系统服务水系统的水源为经工业废水集中处理站处理后的回用水和辅机循环水排污水，服务水泵安装在工业废水处理站内。
经工业废水集中处理站处理后的清水自流至清水池（循环水排污水作为清水池的补充水），清水池内的水经服务水泵提升后供全厂服务水系统用水。
服务水主要用于干除灰系统用水和各车间的冲洗用水、干灰场喷洒和运输道路的喷洒等。
5、输煤冲洗系统输煤冲洗系统的水源为经煤水集中处理站处理后的回用水，服务水作为补充水本系统设煤水集中处理站1座，经煤水集中处理站处理后的回用水自流至清水池。
清水池的水经升压泵提升后供全厂输煤冲洗水系统用水。
输煤冲洗水主要用于输煤冲洗用水、煤场喷洒水和输煤系统除尘。
6、喷洒水系统喷洒水系统的水源为经生活污水处理站处理后的回用水，辅机循环水作为补充水。
清水池的水经喷洒泵提升后供全厂绿化水系统用水。
绿化水主要用于厂区及灰库区的绿化用水。
7、生活给水系统本期生活用水水源来自地下水，用管道送至综合给水泵房前池，经生活水泵提升后供全厂生活用水。
电厂的各部分供水管网详见附图1。
电厂的排水系统分为生活污水系统、工业排水系统、煤水排水系统及雨水系统。
各部分排水情况统计如下：a生活污水系统全厂设独立的生活污水管网，生活污水经生活污水泵房提升后进入生活污水处理站进行处理，出水水质达到中水水质标准。
达标后的中水用于厂区绿化地浇洒和灰场绿化生活污水处理工艺采用生物接触氧化法，选用一元化生活污水处理设备2套，1 套处理能力为15m3/h，1套处理能力为5m3/h，总处理水量：20m3/h。
生活污水处理站成套处理设备，设有调节池间、污水处理车间、清水池等。
b）工业排水系统工业废水集中处理系统，主要处理全厂经常性废水、非经常性废水和含油废水等。
经常性废水有：锅炉补给水处理系统超滤装置的排水、一级RO浓水、EDI排水及工艺系统清洗水，上述排水进入#1经常性工业废水池；凝结水精处理系统的废水、水汽取样装置排水、主厂房地面排水及除渣系统的溢流水这部分排水进入#2经常性工业废水池。
非经常性废水有：机组的启动排水、空气预热器冲洗废水和锅炉化学清洗废水及机组事故放水；经常性废水及非经常性废水处理系统出力为1X 100 m3/h。
c）含油废水系统含油废水包括燃油泵房工业用水排水、变压器坑隔油池排水、主厂房地面冲洗排水。
系统出力为1X 10m3/h.。
处理过的合格水进行回用，用于煤场喷洒、输煤系统喷洒、干灰搅拌、除渣系统和部分冲洗用水系统。
d）化学废水：主要由各类化学车间设备冲洗废水、盘片过滤器的反洗水、超滤反洗水、反渗透浓排水、精处理设备的反洗水等组成，这些废水经处理后汇集到经常性废水池等。
e）煤水排水系统转运站及输煤栈桥的排水经设在转运站的排水泵排至室外煤水排水管道。
沿输煤栈桥设置沉煤池预沉池，含煤废水经预沉池预沉后、经升压泵提升进入煤水处理站处理。
处理后的水再用于煤场喷洒及输煤栈桥冲洗。
f）杂排水系统主要由水塔溢流排污水、厂房内杂排水及厂区地面冲洗水等组成；g）脱硫废水经脱硫废水处理系统处理后排入灰场。
电厂的各部分排水管网详见附图2。
123已有的主要节水措施☆采用空冷机组，耗水量可降至相当于湿冷系统耗水量的20%~30%;☆辅机冷却系统优化，主厂房的辅机冷却水采用开、闭式相结合的系统；☆采用干除灰系统，节约了大量冲灰用水；☆除灰系统的捞渣机冷却水采用循环用水方式；除灰设备冷却水循环使用；☆辅机设备冷却水及轴承冷却水循环使用;☆部分锅炉排污水、闭式循环冷却系统排污水回收至循环水系统；☆冷却塔内安装捕水器，使风吹渗漏损失可以降低到0.1%；☆锅炉定、连排污水补充至辅机循环水系统；☆厂区冲洗、绿化、杂用水采用回收水；☆全厂主要供、排水点设置流量计、表。
2. 水平衡测试工作概况2.1水平衡测试的目的及原则2.1.1水平衡测试目的水平衡测试是加强用水科学管理，最大限度地节约用水和合理用水的一项基础工作。
它涉及到用水单位管理的各个方面，同时也表现出较强的综合性、技术性。
通过水平衡测试应达到以下目的：1、掌握单位用水现状。
如水系管网分布情况，各类用水设备、设施、仪器、仪表分布及运转状态，用水总量和各用水单元之间的定量关系，获取准确的实测数据。
2、对单位用水现状进行合理化分析。
依据掌握的资料和获取的数据进行计算、分析，评价有关用水技术经济指标，找出薄弱环节和节水潜力，制订出切实可行的技术、管理措施和规划。
3、找出单位用水管网和设施的泄漏点，并采取修复措施，堵塞跑、冒、滴、漏4、健全单位用水三级计量仪表。
既能保证水平衡测试量化指标的准确性，又为今后的用水计量和考核提供技术保障。
