电气五防中的机械联锁问题
高压五防
干货| 6-10kV高压成套开关设备“五防”功能的实现方法“五防闭锁”在高压成套开关设备上有非常重要的地位，对防止误操作，减少人为事故，提高运行可靠性起到很大的作用。
五防功能，指的是可以防止五种类型的电气误操作。
归纳起来，实施“五防”功能方面，有主动性防御措施和被动性防御措施两种。
主动防御措施大致可分：①、采用机械联锁装置，用机械零部件的传动并产生约束，可靠性最高(除非零件损坏、断裂)，宜优先推荐使用;②、采用翻牌(插头)和机械程序销，可靠性稍逊，因锁与钥匙之间并非绝对一一对应;③、采用电气联锁，可靠性又差一些，因为元器件及其接点和导线都有损坏的可能，而且也需电源供电(须与继保回路电源分开)，但优点是可以长距离传送;④、采用绝缘材料进行封隔，但其同时也限制维护和检修的灵活性。
被动防御措施有：①、可以采用高压带电显示装置，进行提示;②、开关状态显示仪采集主要元器件状态，进行误操作行为的语音纠正等;主动防御性措施在产品上主要体现为：1、防止误分、误合断路器;目前防止这种误操作，我们通常采用翻牌或电气闭锁装置以及微机五防来实现。
2、防止带负荷合上或分断隔离开关(或隔离插头);采用机械闭锁装置或电气装置来限制断路器和隔离开关之间的操作顺序来达到要求。
3、防止带电操合接地开关或挂接地线，此功能涉及系统人为短路接地或人身生命安全，故定为强制性联锁。
它要求：①、当断路器或上下隔离开关处于合闸时，接地开关绝不能被操合;②、只有当接地开关合闸之后，柜体的后门和前门才能打开;4、防止带有临时接地线或接地开关合时送电--此项也是强制连锁的，目的是保证系统和人身的安全;普遍采用机械部件实现。
5、防止误入带电间隔。
通过机械部件和电气装置闭锁柜门，或者采用绝缘材料对危险功能单元进行封隔。
被动防御性措施在产品上主要体现为：1、高压带电显示装置进行提示;在各类型开关柜中，普遍使用高压带电显示装置。
当主回路带有高压电时，它经过电容分压原理输出低压电压讯号，点燃氖灯，以灯光信号发出提示(也可以将低压讯号变换一下去控制电磁锁，构成强制性闭锁)。

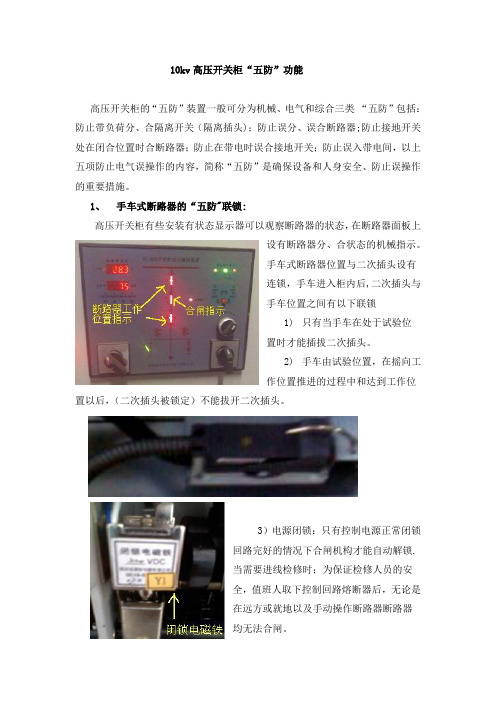

10kv高压开关柜“五防”功能
10kv高压开关柜“五防”功能高压开关柜的“五防”装置一般可分为机械、电气和综合三类“五防”包括：防止带负荷分、合隔离开关（隔离插头)；防止误分、误合断路器;防止接地开关处在闭合位置时合断路器；防止在带电时误合接地开关；防止误入带电间，以上五项防止电气误操作的内容，简称“五防”是确保设备和人身安全、防止误操作的重要措施。
1、手车式断路器的“五防"联锁:高压开关柜有些安装有状态显示器可以观察断路器的状态，在断路器面板上设有断路器分、合状态的机械指示。
手车式断路器位置与二次插头设有连锁，手车进入柜内后,二次插头与手车位置之间有以下联锁1)只有当手车在处于试验位置时才能插拔二次插头。
2)手车由试验位置，在摇向工作位置推进的过程中和达到工作位置以后，（二次插头被锁定）不能拔开二次插头。
3）电源闭锁：只有控制电源正常闭锁回路完好的情况下合闸机构才能自动解锁.当需要进线检修时；为保证检修人员的安全，值班人取下控制回路熔断器后，无论是在远方或就地以及手动操作断路器断路器均无法合闸。
4）手车式断路器;断路器在工作位置合闸后进退车机构被锁住无法退出,只有当断路器处于分闸状态后才能摇动手车这是为了防止断路器手车插接触头带负荷进行分离（带负荷拉隔离刀闸).5）当手车锁定在试验位置时,手车上的电气控制回路才能接通，可以对断路器合闸、分闸试验操作，同时手车底盘与接地刀闸联锁机构才能解除,才能进行接地刀闸的操作.当接地刀闸合上时接地开关操作轴上的联锁机构闭锁装置阻止断路器底盘进车,只有将接地刀闸拉开解除与断路器闭锁后，断路器小车才能进车至工作位置，这是为了防止接地刀闸在合位而误合接地刀闸，(防止带电合接地刀闸）和(装挂接地线）.6）如果断路器在试验位置已经合闸，此时进车机构已被合闸机构锁住无法摇动手车前进,只有断路器分闸才能解除进车机构的锁定，才能进车至工作位置;这是为了防止断路器手车插接触头带负荷进行连接（带负荷合隔离刀闸）。
电气系统中常说的五防都是什么
电气系统中常说的五防都是什么？电气系统中常说的五防都是什么？为了防止现场操作人员无意间执行可能导致事故的错误操作，除了加强对操作人员的培训和实施工作票制度外，还应在设计中增加强制性联锁装置或采取及时措施。
开关柜。
对于开关柜，有五种防止误操作的功能：1、防止误分误合断路器。
对于有人值班的变电站，可以使用具有不同编号的红色和绿色触发器。
也就是说，每个断路器对应一个唯一编号的红色和绿色触发器，通常将其放置在控制屏幕上。
对于无人值守的变电站，由于断路器的断开和闭合是在远距离操作的，因此无法应用红色和绿色的触发器方法，而只能添加电气互锁。
2、为防止上下隔离开关带负荷开或关，或带负荷推拉电路断路器小车。
此功能通常使用机械联锁进行强制联锁。
达到此要求的原因是，无法断开和闭合隔离开关与手推车的动态和静态触点之间的正常负载电流。
万一操作不当，隔离开关以及手推车的动，静触头将被烧毁，事故可能会进一步扩大。
3、防止带电开关打开或连接临时接地线。
此功能需要机械互锁，因为它与人为接地短路有关。
4、临时接地线或接地开关闭合时，防止动力传递。
此功能需要机械互锁，目的还在于防止人为接地短路。
5、防止人们误入带电间隔。
此功能通常也使用机械互锁，目的是防止人员触电。
总之，为了实现五防功能，机械联锁是必不可少的。
各种类型的开关柜，例如GG-1A，XGN2，GGX2，JYN，KYN，KGN，GZS1在机械互锁方面都有自己的特点。
它们大多数采用机械零件传输模式，并且除非操作人员使用外力损坏零件，否则它们只能按照预定程序进行操作。
可靠性高，但零件的结构复杂，加工工艺要求高。
有时，我们也可以使用机械程序锁，其结构非常简单，但是由于存在主密钥，很难完全避免操作员的误操作。
而且，这种方法不能满足无人值守变电站的要求。
在万不得已的情况下，例如没有断路器的输入开关柜，我们只能使用电磁锁定方法。
由于电磁锁，分压瓷瓶和电线可能会损坏，因此需要外部电源，并且可靠性很差。
高压柜“五防”
高压开关柜的“五防”高压开关柜的“机械联锁”是确保设备和人身安全、防止误操作的重要措施。
“五防”包括：防止带负荷分、合隔离开关（隔离插头）；防止误分、误合断路器；防止接地开关处在闭合位置时合断路器；防止在带电时误合接地开关；防止误入带电隔室，上述五项防止电气误操作的内容，简称“五防”。
“五防”装置一般可分为机械、电气和综合三类。
1、手车位置与断路器的联锁（防止带负荷分、合隔离开关）：1)只有当手车上的断路器（接触器）处于分闸状态时，手车底盘车内阻止手车移动的联锁才能解锁，手车才能离开试验位置和工作位置。
2)只有当手车锁定在试验位置和工作位置时，手车上的电气控制回路才能接通，同时手车底盘车内阻止断路器（接触器）合闸的联锁才能解锁，断路器（接触器）才能合闸。
3)当手车处于中间位置时，断路器（接触器）的电气合闸回路和合闸机械传动系统均被闭锁，断路器（接触器）不能合闸。
2、手车位置与接地开关的联锁（防止带地刀合闸、防止带电合地刀）：1)只有当手车处于试验、检修位置时，手车阻止开关柜接地开关关合的联锁才能解锁，这时开关柜的接地开关才能合闸。
2)接地开关处于合闸状态时，接地开关操作轴上的联锁结构将阻挡手车移动，以使手车不能向工作位置推进。
3、在手车面板上设有断路器分、合状态的指示，手车位置与二次插头设有连锁（防止误分、误合断路器）：手车进入柜内后，二次插头与手车位置之间有以下联锁1)只有当手车在跳闸状态处于试验位置时才能插拔二次插头。
2)手车跳闸状态离开试验位置后，在向工作位置推进的过程中和达到工作位置以后，不能拔开二次插头（二次插头被锁定）。
4、接地开关与电缆室盖板间的联锁（防止误入带电隔室）：只有当接地开关处于合闸状态时，开关柜的下门或电缆室的后封板才能打开。
也只有在电缆室的后封板封闭时接地开关才可以打开。
中置式开关柜的“五防”功能电力系统中的五防是指:①防止误分、合断路器。
②防止带负荷分、合隔离开关。
浅析高压开关柜五防机械联锁
浅析高压开关柜五防机械联锁发表时间：2019-05-24T17:15:17.767Z 来源：《电力设备》2018年第35期作者：王春玲1，2，3[导读] 摘要：随着科学技术的发展，各行各业都对安全特别重视，特别是在一些高危领域，安全更是被看作重中之重。
（1.安徽中电兴发与鑫龙科技股份有限公司技术中心安徽芜湖 241008；2.安徽省电器设备电磁兼容（EMC）省级实验室安徽芜湖 241008；3.安徽中电兴发与鑫龙科技股份有限公司安徽芜湖 241008）摘要：随着科学技术的发展，各行各业都对安全特别重视，特别是在一些高危领域，安全更是被看作重中之重。
在电力行业也是这样，必须确保操作人员和设备的安全。
而机械联锁对于高压开关柜来说相当于一个保险设备，无论对于人员和设备安全，还是电网的安全来说，都是至关重要的。
本文就主要简单介绍了五防机械连锁，对其进行探讨和研究，同时对高压开关柜五防机械联锁进行讨论，研究机械联锁中断器和隔离开关的连锁实现，对联锁的方式进行探讨，对高压开关柜断路器隔离开关的操作顺序进行阐述。
关键词：高压开关柜；联锁方式；机械联锁一、五防机械联锁的概述在电网工作过程中常常会出现错误的操作，这些操作给电网的安全运行埋下了隐患，为了避免此类情况的发生，一方面需要加强操作人员的素质和专业技能，另一方面也要在设备中设置保险装置。
在开关柜中加入强制的联锁装置就是一种保险。
五防联锁就是一种比较好的联锁装置，故名思意，五防联锁的五防对应了五种不同的功能：一是防止误分误合的断路器，二是防止带负荷分合上下的隔离开关，三是防止带点操合接地的开关，四是防止带有临时接地线，五是防止有人误入带电间隔。
机械连锁在进行联锁方面还分为了许多不同的形式，连锁的方式也各有优势和不同，比较常见的有机械联锁，机械程序锁，以及电磁锁和带电显示装置等。
机械联锁的有其独特的优点，那就是相对来说可靠性较高一些，比较值得信赖，但是一些零件结构比较复杂，有些机械联锁对于工艺的要求还特别高，不仅难于实现，还大大增加了成本。
论高压开关柜“五防”联锁功能实现及应用
论高压开关柜“五防”联锁功能实现及应用作者：庞晓静高金茹来源：《科学与财富》2016年第26期摘要：供电是否具有可靠性前提是供电设备必须能够保证安全运行，因此所有电力设备在五防连锁方面的要求必须达到，本篇文章对高压开关柜五防连锁功能的实现和应用进行阐述，并对缺乏可靠性的设计进行修改，使供电设备距离高压开关柜五防联锁的要求更进一步。
关键词：高压开关柜；五防联锁；实现和应用变电运行人员在在操作供电设备时主要应用高压开关柜这一设备，高压开关柜的机械联锁在供电设备电力网中尤为重要，它能够保证电力网在供电设备中安全运行、变电人员在使用设备是具有安全保障并且降低错误出现频率。
1 开关柜的分类高压开关柜有两个名称，一是高压成套开关二是高压成套配电装置，生产厂家在有详细的电气一次主接线图的情况下，将控制电器、保护电器、测量电器等以及母线、载流导体、绝缘子等装置在密闭或者开放式的金属硅内部，高压开关柜在电力系统中的主要工作是接收电能并把电能分配的功能，气压等级规定在3～35kV之间。
高压开关柜在运作过程中主要以断路器为主，因此，根据断路器的安装手法可以将开关柜分为两大类：移开式或手车式和固定式。
1.1 移开式或手车式（用Y表示）在可调节的手车上都会安装断路器这类柜内的重要元件，手车柜在开关方面互换性良好，因此在供电时能够确保电路的可靠性。
常用的手车类型有隔离手车、计量手车、断路器手车、TV手车、电容器手车和站用变压器手车等。
KYN型高压开关柜体积较小，电流故障问题出现频率低，这种高压开关柜普遍应用在供电系统中。
KYN型高压开关柜主要分为柜体和手车两个结构，柜体内部被分隔成四个单独空间：断路器手车式、母线室、电缆室和继电器仪表室。
柜体内手车分布在试验位置和工作位置，每一个位置都有固定范围，在这个范围内手车可以相互转换，固定范围是为了保障联锁的可靠性。
1.2 固定式（用G表示）固定式开关柜是指柜内一切元件都是被固定在开关柜内部，这比移动式开关柜操作简单，使用起来更经济。
变电所五防系统分析与应用
变电所五防系统分析与应用摘要:变电站的电气误操作可能造成大面积停电、设备损坏、人身伤亡,甚至引起电网振荡瓦解等严重后果。
为了有效防止电气设备误操作引发的人身和重大设备事故,结合电气运行的实践提出在变配电所内安装五防操作系统。
这样不但能保证运行人员误操作率降低,同时能保证电气设备的安全运行。
关键词:变电所五防系统分析应用防误闭锁装置有多种方式,主要有:机械联锁、电气闭锁、电磁锁、机械程序锁、微机防误闭锁。
对各类防误闭锁简单介绍如下:(1)机械联锁的原理是利用电气设备的机械联动部件对相应电气设备的操作机构实施闭锁。
具有强制闭锁功能,机械结构简单、不易损坏,操作方便,运行可靠等优点。
然而机械联锁只能在户外刀闸和开关柜内部等的机械动作相关部位之间应用。
对两柜之间或户外刀闸与开关之间无法实现闭锁。
还需辅以其他闭锁装置,才能满足全站的闭锁要求。
(2)电气闭锁方式的原理是利用一次设备(断路器、隔离开关、接地刀闸等)的位置辅助接点组成电气闭锁逻辑控制回路,接入需闭锁的电动操作设备的控制回路中,实现对电气设备的防误闭锁。
特点是对电动操作设备具有强制闭锁功能,不需要机械联锁的锁具,操作简单。
缺点是电气闭锁方式其闭锁功能不够完善,不能满足“五防”功能要求。
因此电气闭锁不是一种完善的防误闭锁方案。
仅适用于闭锁逻辑较为简单的单元间隔内的电动操作设备和组合开关柜的防误闭锁,若要实现全站的防误闭锁(包括断路器、手动操作的设备和临时接地线),需和其它防误闭锁装置配套使用。
(3)电磁锁是一种采用电磁铁控制锁销开启的电控机械锁具,对电气设备的手动操作机构实施闭锁。
利用一次设备(断路器、隔离开关、接地刀闸等)的位置辅助接点或电磁锁自带的辅助接点组成电气闭锁逻辑控制回路,接入电磁锁的电源回路中,实现对电气设备间的防误闭锁。
特点是对手动操作的电气设备具有强制闭锁功能。
缺点是机械结构复杂,常出现机械卡滞现象;接点过多,电缆使用量大,可靠性差。
电气中5防-机械联锁
机械联锁----顾名思义就是通过机械装置或机构，实现设备启动或操作过程的联锁。
联锁的作用多是为了保证设备和人员的安全。
可以保证设备启动或操作过程按规定顺序进行，机械联锁装置一般只能实现简单的联锁。
“五防”保安全--高压开关柜机械联锁的探讨高压开关柜的"联锁"是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。
GB3906-1991《3-35千伏交流金属封闭开关设备》对此作了明确规定。
一般把"联锁"描述为:防止误分、误合断路器;防止带负荷分、合隔离开关;防止带电挂(合)接地线(接地开关);防止带接地(开关)合闸;防止误入带电间隔。
上述五项防止电气误操作的内容,简称"五防"。
"五防"装置一般可分为机械、电气和综合三类。
目前,市场上高压开关梧类型很多,大多数都有较完善的联锁方式。
但仍有不少高压开关柜的联锁尤其是机械联锁不完善,尚不能完全达到"五防"要求。
为此,本文着重就机械联锁提出一些看法,与同仁探讨。
联锁实现方式在固定柜和手车柜中。
众所周知隔离开关无专门的灭弧装置,一般不能用来接通或切断负荷电流。
在固定柜中,断路器与隔离开关的联锁关系明确,即只有在断路器分断的情况下才能操作隔离开关,隔离开关和断路器之间的机械联锁关系较易实现。
如在CC-1A(F)中,为防止带负荷分、合隔离开关,常采用一个扇形撞块和圆板结构,与操作隔离开关的CS6-1机构上的弹性定位锁配合,在断路器合闸时,圆板阻止定位锁拔出,从而防止带负荷分闸。
但手车柜的情况有所不同,,手车迸出实际上相当于固定柜中隔离开类的合分操作,因而对隔离开关的联锁要求同样适用于手车的进出要求。
当手车在试验位置与工作位置之间移动时,必须保证断路器处于分闸状态,不得合闸,即应具有所谓的"合闸闭锁"。
在投运的各型手车柜中,"合闸"电气闭锁一般通过将反映手车位置的行程开关接点串入断路器的合闸回路中来实现。
“五防”闭锁的相关知识点,一起来看一下吧
“五防”闭锁的相关学问点，一起来看一下吧随着电子技术在各个行业领域的飞速进展，电力的“五防”也将发生革命性的变化。
现代电力系统规模不断扩大，从而促使电压的等级也得到了进一步提高。
为了使电力系统的安全稳定运行能够得以充分保障，并将各种操作事故防范于未然，因此不仅要加强运行管理的手段，与此同时还要对电力“五防”工作引起充分的重视。
下面我就为大家整理了“五防”闭锁的相关学问点，一起来看一下吧～一、“五防”的概念电力系统的“五防”是指：①防止误分、合断路器。
②防止带负荷分、合隔离开关。
③防止带电挂（合）接地线（接地开关）。
④防止带接地线（接地开关）送电，也就是防止带接地线（接地开关）合断路器（隔离开关）。
⑤防止误入带电间隔。
二、“五防”的必要性电力系统的电气操作都需要肯定的操作程序，每一个操作步骤都是固定的而且不可跳动的，因此为了防止运行人员、检修人员和其他的人员由于操作不当而引起不必要的事故，提出了“五防”闭锁的概念。
“五防”闭锁是防止运行人员的误操作事故而实行的一种积极措施，“五防”功能的实现成了电力安全生产的紧要措施之一。
随着电网的不断进展，技术的不断更新，防误装置得到不断改进和完善。
防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。
三、高压开关柜的“五防”1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。
（防止带负荷合闸）2、高压开关柜内的接地刀在合位时，小车断路器无法进合闸。
（防止带接地线合闸）3、高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。
（防止误入带电间隔）.4、高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入。
（防止带电挂接地线）5、高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。
（防止带负荷拉刀闸）1防止误入带电间隔2防止带接地线合闸3防止带负荷合闸4防止带电挂接地线5防止带负荷拉刀闸四、高压开关柜操作的“五防”五防，通常指的是高压开关柜的“五防”或者变配电室的“五防一通”。
电气设备五防及电厂“五防”设置
的，装设联锁后，就可以保证必须按规定的操作顺序进行操作，否则就无法 进行，从而有效地防止了误操作。
1.3. 机械联锁与电气联锁 防误联锁装置的结构应尽量简单、可靠，操作、维修方便，尽可能
不增加正常操作和事故处理的复杂性，不影响开关的分、合闸速度特 性，也不影响继电保护及信号装置的正常工作。为此，要优先选用机 械类联锁装置，当采用机械闭锁无法实现时，可以采用电气类联锁装 置。
谢谢
二、电厂“五防”设置 2.1. 10kV开关联锁
平台联锁 （1）.当断路器小车处于工作位置 时，通过断路器底部的带缺口联 锁板将刀板卡住，使图中的连板 与操作手孔处不是满圆从而不能 插入操作手柄，达到在手车在工 作位置不能拉动的目的。 （2）. 同样，在手车处于合闸时， 刀板挡住手车，使之不能向工作 位置驱进。 （3）.关门操作联锁件保证手车只 有在关门的情况下才能驱进或退 出。
电气设备五防及电厂“五防”设置
目录
1. 电气五防基本知识 1.1. “五防”概念 1.2. “五防”目的 1.3. 机械联锁与电气联锁
2. 电厂“五防”设置 2.1. 10kV开关联锁 2.2. 500kV断路器联锁 2.3. GCB联锁 2.4. 带电显示器与电磁锁
一、电气五防基本知识
1.1.“五防”概念 （1）.防止带负荷分、合隔离开关。（断路器、负荷开关、接触器合闸状态 不能操作隔离开关。） （2）.防止误分、误合断路器、负荷开关、接触器。（只有操作指令与操作 设备对应才能对被操作设备操作） （3）.防止接地开关处于闭合位置时分、合断路器、负荷开关。（只有当接 地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作 断路器、负荷开关闭合。） （4）.防止在带电时误合接地开关。（只有在断路器分闸状态，才能操作隔 离开关或手车从工作位置退至试验位置，才能合上接地开关。） （5）.防止误入带电室。（只有隔室不带电时，才能开门进入隔室。）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：SY-AQ-08786
( 安全管理)
单位：_____________________
审批：_____________________
日期：_____________________
WORD文档/ A4打印/ 可编辑
电气五防中的机械联锁问题
Mechanical interlock in electrical five prevention
电气五防中的机械联锁问题
导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。
在安全管理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关系更直接，显得更为突出。
电气五防为:
1、防止带负荷分、合隔离开关。
(断路器、负荷开关、接触器合闸状态不能操作隔离开关。
)
2、防止误分、误合断路器、负荷开关、接触器。
(只有操作指令与操作设备对应才能对被操作设备操作)
3、防止接地开关处于闭合位置时关合断路器、负荷开关。
(只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合)
4、防止在带电时误合接地开关。
(只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关)
5、防止误入带电室。
(只有隔室不带电时，才能开门进入隔室)
高压开关柜的“联锁”是保证电力网安全运行、确保设备和人
身安全、防止误操作的重要措施。
GB3906--1991《3～35千伏交流金属封闭开关设备)对此作了明确规定。
一般把“联锁”描述为：防止误分、误合断路器;防止带负荷分、合隔离开关;防止带电挂(合)接地线(接地开关);防止带接地线(开关)合闸;防止误入带电间隔。
上述五项防止电气误操作的内容，简称“五防”。
“五防”装置一般分为机械、电气和综合三类。
目前，市场上高压开关柜类型很多，大多数都有完善的联锁方式。
但仍有不少高压开关柜的联锁尤其是机械联锁不完善，尚不能完全达到“五防”要求。
本文就机械联锁进行探讨。
联锁实现方式在固定柜和手车柜中。
众所周知，隔离开关无专门的灭弧装置，一般不能用来接通或切断负荷电流。
在固定柜中，断路器与隔离开关的联锁关系明确，即只有在断路器分断的情况下才能操作隔离开关，隔离开关和断路器之间的机械联锁关系较易实现。
如在CC-1A(F)中，为防止带负荷分、合隔离开关，常采用一个扇形撞块和圆板结构，与操作隔离开关的CS6-I机构上的弹性定位锁配合，在断路器合闸时，圆板阻止定位锁拔出，从而防止带负荷
分闸。
但手车柜的情况有所不同，手车进出实际上相当于固定柜中隔离开关的合分操作，因而对隔离开关的联锁要求同样适用于手车的进出要求。
当手车在试验位置与工作位置之间移动时，必须保证断路器处于分闸状态，不得合闸，即应具有所谓的“合闸闭锁”。
在投运的各型手车柜中，“合闸”电气闭锁一般通过将反映手车位置的行程开关接点串入断路器的合闸回路中来实现。
断路器两侧的隔离开关的操作顺序。
GG一1A(F)一07方案对断路器两侧的隔离开关的操作顺序规定如下：在装置会动作跳闸切除故障，缩小了事故范围。
反之，送电时，如果断路器误在合闸位置，后合母线侧隔离开关时，等于母线侧带负荷送电。
必将发生弧光短路，而使故障扩大。
这种情况下，如先合母线侧隔离开关，然后再合线路侧隔离开关，就等于用线路侧隔离开关带负荷合闸，一旦发生弧光短路，由于短路点在断路器外侧，故断路器保护即可动作跳闸，切除故障，缩小事故范围。
因此送电时要先合母线侧隔离开关。
能按上述操作顺序分合隔离开关当然是件好事，但实际上要保证断路器两侧隔离开关严格按上述顺序操作是困难的。
对环网开关及母联开关来说，
本身较难区分母线及线路侧。
对手车柜而言，则断路器两侧的触头是同时进出的。
如果电流互感器装于隔离开关外侧，则情况也会有所不同。
所以只有确实保证断路器与隔离开关之间的联锁可靠性，才能从根本上解决上述误操作隔离开关的问题。
电气安规与联锁要求的冲突历年来，大量电气事故的统计表明，人身触电伤亡和电气设备事故，往往与电气工作人员的技术业务水平有着直接关系。
严格按电气安全工作规程操作，能有效减少并避免误操作事故的发生。
但在实际工作中，往往会发生规程与联锁相互冲突的情况。
如KYN28A-12、JYN6-2等出线侧装有接地开关的开关柜，由于有联锁功能，开关柜的电缆室门(或盖反)在未合上接地开关前无法打开，以防误入带电间隔。
而规程规定只有确认线各无电后才能合接地开关，这样势必要打开柜门经验电确认线路无电后才能操作接地开关，规程与联锁要求相互冲突。
白解决此类问题;可采用以下方法：一是线路侧加装带显示，观察无电后合接地开关，或是在接地开关操作杆上加装电磁锁，确保线路有电时不能合接地开关是在柜门上开缺口允许谨慎验电。
三是在电缆室门(或盖板)上配装紧急解锁装置，由
专业人员用专用工具解锁。
主动式联锁与被动式联锁对于“五防”中的每项联锁要求，无论是固定柜还是手车柜，尽管其柜型、二次方案存在多样化，但都可以设计出各种方案来实现联锁功能。
归纳起来，机械联锁主要有两种形式，即主动式和被动式。
所谓“主动式联锁”是指在该种联锁状态下，若无正常的解锁条件，不会被解锁，从而保证误操作根本无法执行。
例如当断路器处于合闸位置时，机械上应保证隔离开关或隔离插头被闭锁而无法操作，即使错误操作也不会产生不良影响。
“被动式联锁”是指在该种联锁状态下，可能由于非正常原因，出现解锁条件，使闭锁解锁。
如在闭锁状态下操作隔离开关或推拉手车，虽然隔离开关尚未动作或隔离插头没有产生位移，但由于联锁停电时，先断开线路侧隔离开关;在送电时，要先合上母线侧隔离开关。
其作用是为了保证在万一发生错误操作时，能借助于断路器的保护作用尽量缩小事故范围，避免人为扩大事故。
停电时先断开线略侧隔离开关的理由是：如果停电中发生误操作，如断路器尚未断开电源，而先分隔离开关，造成带负荷拉闸;或者当分隔离开关时，
又错分了不应停的线路隔离开关，都将引起弧光短路。
在上述情况下，如果先分线路侧隔离开关，由于弧光短路在断路器外侧，所以开关的保护，的存在而使断路器分闸，从而使隔离升关或隔离插头的联锁被解除。
显然，这种被动式联锁形式会引起断路器误分闸。
