科尔庭射流曝气设备

合集下载

【CN209567865U】一种新型纳米射流曝气装置【专利】

【CN209567865U】一种新型纳米射流曝气装置【专利】

实用新型内容 [0004] 本实用新型的目的是为了解决现有技术中的曝气装置产生的气泡大、传质效率 低、能耗高的问题,提出一种新型纳米射流曝气装置。 [0005] 本实用新型的新型纳米射流曝气装置,包括壳体、进气系统、进水系统;所述进气 系统 ,包括进气管及纳米曝 气头 ,用于形成高 速微米气泡流 ,所述进气管 与所述壳体 相连 通 ,所述纳米曝 气头位于所述壳体的内部 ;所述进水系统 ,与所述壳体相连通 ,并且依靠所 述高速微米气泡流实现自吸式进水;所述壳体内部在水流方向上依次还包括:旋转体、气液 混合室 、扩散管 及喷 水孔 ;所述旋转体 ,在所述高 速微米气泡流的 冲击带 动下进行旋转运 动,并且对进入所述旋转体内部的气泡流进行高速旋转和剪切,以形成纳米级气泡。 [0006] 在优选的实施方式中,所述旋转体包括左旋单元片和右旋单元片,所述高速微米 气泡流带着水流进入所述旋转体内部,所述旋转体在旋转时产生高速旋流和水力剪切,对 进入所述旋转体内部的气泡流进行高速旋转和反复剪切破碎,以形成纳米级气泡。 [0007] 在优选的实施方式中,所述气液混合室中设置有搅拌装置,所述纳米级气泡在所 述气液混合室中与水流进一步混合。 [0008] 在优选的实施方式中,所述纳米曝气头的材料为陶瓷。更优选地,所述纳米曝气头 的孔径范围为100nm~2000nm。 [0009] 在优选的实施方式中,进入所述进气管的气体压力为0 .7-0 .8MPa,流速大于10m/ s ,从所述纳米曝 气头出来的 气流中的 气泡大小为微米级。更优选地 ,进入所述进气管的 气 体为空气、纯氧或臭氧。 [0010] 在优选的实施方式中,所述壳体为哑铃型,两端的内径较大,中间内径较小,所述 旋转体安装在所述壳体内部的中部位置。更优选地 ,所述扩散管的内 径沿着水流方向逐渐 增大。 [0011] 与现有技术相比,本实用新型的有益效果有:

射流曝气技术简介

射流曝气技术简介

射流曝⽓技术简介射流曝⽓技术简介1. 1射流器的结构射流曝⽓系统的核⼼设备是射流器。

射流器是利⽤射流紊动扩散作⽤来传递能量和质量的流体机械和混合反应设备, 它由喷嘴、吸⽓室、喉管及扩散管等部件构成[ 2 ] 。

图1 是⼀个典型的单喷嘴射流器结构,也是废⽔⽣化处理中常⽤的曝⽓⽤射流器。

图1射流器结构1. 喷嘴;2. 吸⽓室;3. 喉管;4. 扩散管;5. 尾管1. 2射流曝⽓的基本原理射流器采⽤⽂丘⾥喷嘴, ⼯作⽔泵出⽔通过射流器的喷嘴,随着喷嘴直径变⼩,液体以极⾼的速度从喷嘴喷射出来,⾼速流动的液体穿过吸⽓室进⼊喉管,在喉管形成局部真空,通过导⽓管吸⼊(或压⼊)的⼤量空⽓进⼊喉管后, 在喷⽔压⼒的作⽤下被分割成⼤量微⼩的⽓泡, 与⽔形成混合体。

⽓液混合体通过扩散管向外排出, 其速度减慢, 压⼒增强,形成强⼒喷射流,对废⽔搅拌充氧。

⽓泡经多次切割,喷射扰动后, 变成⽆数的细⼩⽓泡, 其表⾯积很⼤,使空⽓中的氧更易快速溶解于⽔中。

由于⽓泡直径⼩,上升速度缓慢,从⽽延长了⼤⽓中氧⽓溶解于⽔的时间,促使废⽔和氧⽓充分混合接触,氧化废⽔中的还原性物质,杀灭⼤部分还原菌和其它⼀些厌氧菌,进⽽达到处理废⽔的⽬的[ 3 ] 。

1. 3废⽔⽣物处理中射流曝⽓的独特作⽤射流曝⽓作为⼀种曝⽓充氧⽅法, 它的作⽤不仅仅是作为⼀种⽓泡扩散充氧装置(如⿎风曝⽓中的各种空⽓扩散装置) , 也不能单纯看作是⼀种机械曝⽓设备,⽽是介于两者之间,利⽤⽓泡扩散和⽔⼒剪切两个作⽤达到曝⽓和混合的⽬的[ 4 ] 。

实际上,在活性污泥法废⽔处理系统中,由于通常采⽤废⽔与活性污泥的混合物作为⼯作介质, 当吸⼊(或压⼊)空⽓后在射流器的喉管内发⽣相当剧烈的混合作⽤。

这⼀混合作⽤⼀⽅⾯进⾏着⽓- 液- 固(活性污泥) 之间的紊动扩散与能量交换及⽓-液- 固三相间的转移过程, 还有更加突出的是发⽣在被⾼速剧烈紊动“切割”得⾮常细微的⽓泡、活性污泥的微⼩颗粒以及废⽔(液相)中有机物这三者之间的⽣物学上的作⽤。

垃圾渗滤液实施方案

垃圾渗滤液实施方案

成都双流垃圾焚烧发电厂渗滤液处理项目3(400m Id )技术方案◎Puresino北京美华博大环境工程有限公司二零零九年四月项目名称:成都双流垃圾焚烧发电厂渗滤液处理项目设计负责人:陈广升工程师工艺设计人:陈太师工程师电气设计人:刘忠海工程师自控设计人:马琳工程师北京美华博大环境工程有限公司2009年4月7.1 运行成本单项分析 .............7.2 运行成本 ............................................................................28.構氽頑黉碩饨荠龈话骛。

7.3 主要技术经济指标 .............8主要建构筑物一览表................................................................ 30.尧侧閆繭絳闕绚勵蜆贅。

9主要设备一览表......................................................................... 32.识饒鎂錕缢灩筧嚌俨淒。

10平面布 ............................... .错.误!未定义书签。

凍鈹鋨劳臘错痫婦胫籴。

5电气设计................................................................................... 21..買鲷鴯讚昙膚遙闫撷凄。

6自控设计 1 概述 ....................................................... 1.矚慫润厲钐瘗睞枥庑赖。

2 设计依据 ................................................... 2.聞創沟燴鐺險爱氇谴净。

射流曝气说明书

射流曝气说明书

宜兴市荣盛达环保有限公司位于风景秀丽的太湖之滨、世界闻名的陶都——宜兴市。

公司专业从事水处理环保设备的制造、安装、调试和运行管理,致力于环保领域新工艺、新产品、新材料的开发、设计与应用。

公司创立于1995年05月,前身为宜兴市盛达环保成套设备厂(1979年)和宜兴市荣盛达环保成套设备有限公司(1987年) 。

公司在天津、重庆、广州、南京、西安、厦门、九江、株州等地设立了11处办事机构,并于2002年在上海成立上海荣盛达环保工程有限公司,从而初步实现了公司的规模化经营和跳跃式发展。

公司占地约36000m2(总部20000m2),建筑面积4700m2(总部3000m2)。

公司拥有标准化厂房3座,配套了先进、完善的加工、检测设备。

目前在职员工123名,中专以上学历的占67.65%,本科以上学历的有27名。

高级工程师3名(另有7名外聘),工程师19名,助工5名,管理人员34名,技术工人42名,销售人员27人。

经过20多年的艰苦奋斗,公司总资产已从30万元积累至2004年的2886万。

公司成立至今已累计上缴国家利税4500多万元,从而确立了在宜兴地区的明星企业地位。

在全体员工共同努力下,公司于1999年11月首次通过ISO9002质量体系认证,2002年4月通过ISO9001。

公司产品函盖水处理各领域,主要有三十多个品种三百多种规格,TWZ综合污水处理装置、QF气浮净化设备、QCS上流式厌氧污泥床等设备和装置在1995年通过江苏省科委技术鉴定,1998年成为江苏省环境保护推荐产品,1999年获得国家环保认定证书,最新研制的具有国际领先水平的DJAM型碟式射流曝气器于2004年4月通过国家环保总局科技标准司的科技成果鉴定和新产品鉴定,2005年获得国家重点新产品称号。

公司还于2001年获得江苏省环境保护设施运行资质证书。

公司的质量方针是:科学管理、优质高效、不断改进、满足顾客!质量目标是:产品一次合格率大于95%,今后三年每年递增1%;顾客意见处理率100%,处理满意率力争100%!公司一贯以高标准、严要求组织设计、生产、安装和服务,今后仍将严格按照ISO9001质量管理体系的要求进行设备的设计、制作和服务,为用户提供质量上乘、性能可靠、服务完善、价格便宜的产品。

射流器

射流器

射流曝气器一般由喷嘴、吸入室、混入室三个部分组成,这是一个典型的单喷嘴构造,也是污水生化处理常用的曝气用射流器。

射流曝气器结构参数的影响1、喷嘴形状。

喷嘴形状有多种,如圆薄壁孔板形、流线形、圆锥形收缩及多孔喷嘴等。

其中以流线形喷嘴效率最好,但因其加工困难,所以不如圆锥形喷嘴使用范围广泛。

圆薄壁孔板形喷嘴的射流紧密段较短,射流具有较高的破裂率,所以其喉嘴距较短。

由于喷嘴口径的尺寸对射流器的影响很敏感,因此要考虑防锈问题,一般喷嘴的材料常用不锈钢、铜或者其它材料进行镀铬处理。

2、喷嘴收缩角(对圆锥形收缩喷嘴而言)或喷嘴直径。

由于射流器的工作介质为污水或污水与活性污泥的混合物,从防止喷口堵塞方面来考虑,喷口直径不宜太小,但从射流器在整个曝气池中曝气与气液的均匀性以及在操作运转的灵活性等方面考虑,喷口直径也不宜过大。

一般直径为25mm左右为宜。

3、吸气室。

它是喷嘴和喉管共同的固定基础,进气管与之相连。

吸气室一般为圆筒状,气体截面积为喷嘴出口面积的6~10倍。

根据吸入流体与工作液体的流动方向可把吸气管设计成与工作液体平行或斜交(垂直)两种。

一般认为吸入气体的进入方向和工作水的进入方向之夹角以40~60°为好,夹角线与喷嘴管轴线交点宜在喷嘴之前,这样可防止进气直径冲击入射水。

4、喉管进口段。

它把吸气室与喉管连接起来。

为了减少被吸入气体的能量损失,一般采用收缩圆锥形或光滑曲线形,其收缩角在13~120°之间。

当喉管喷嘴面积比m(m指喉管截面与喷口截面之比)小时,收缩角取小值;喉管喷嘴面积比m大时,收缩角取大值。

也有人认为收缩角宜在30~60°之间。

5、喉嘴距,即喷嘴出口断面到喉管入口断面之间的距离。

这段距离对射流器充氧效果来说是不利的,故要求做得越短越好。

它一般在(0.5~2)d喷嘴的范围内。

当喉管较短时,适当增大喉嘴距,可以防止射流穿透喉管而不起混合作用。

6、喉管长径比(L/D)及喉管喷嘴面积比(m)。

【CN109928526A】一种多孔射流曝气器及方法【专利】

【CN109928526A】一种多孔射流曝气器及方法【专利】

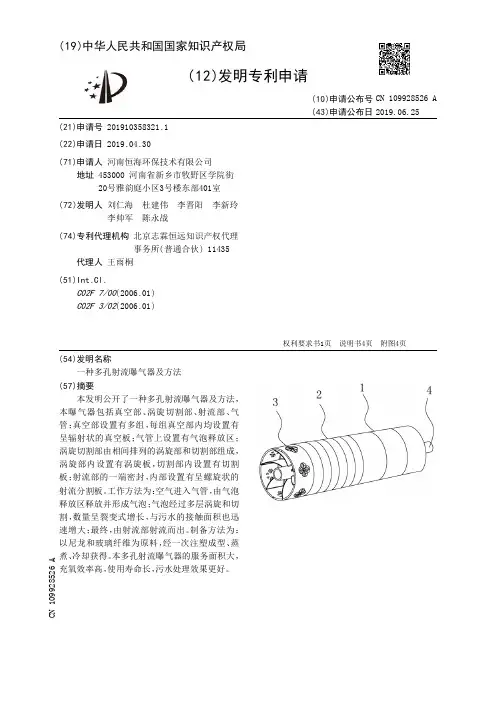

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910358321.1(22)申请日 2019.04.30(71)申请人 河南恒海环保技术有限公司地址 453000 河南省新乡市牧野区学院街20号雅韵庭小区3号楼东部401室(72)发明人 刘仁海 杜建伟 李晋阳 李新玲 李帅军 陈永战 (74)专利代理机构 北京志霖恒远知识产权代理事务所(普通合伙) 11435代理人 王雨桐(51)Int.Cl.C02F 7/00(2006.01)C02F 3/02(2006.01)(54)发明名称一种多孔射流曝气器及方法(57)摘要本发明公开了一种多孔射流曝气器及方法,本曝气器包括真空部、涡旋切割部、射流部、气管;真空部设置有多组,每组真空部内均设置有呈辐射状的真空板;气管上设置有气泡释放区;涡旋切割部由相间排列的涡旋部和切割部组成,涡旋部内设置有涡旋板,切割部内设置有切割板;射流部的一端密封,内部设置有呈螺旋状的射流分割板。

工作方法为:空气进入气管,由气泡释放区释放并形成气泡;气泡经过多层涡旋和切割,数量呈裂变式增长,与污水的接触面积也迅速增大;最终,由射流部射流而出。

制备方法为:以尼龙和玻璃纤维为原料,经一次注塑成型、蒸煮、冷却获得。

本多孔射流曝气器的服务面积大,充氧效率高,使用寿命长,污水处理效果更好。

权利要求书1页 说明书4页 附图4页CN 109928526 A 2019.06.25C N 109928526A权 利 要 求 书1/1页CN 109928526 A1.一种多孔射流曝气器,包括真空部(1),其特征在于:它还包括涡旋切割部(2)、射流部(3)、气管(4);所述气管(4)插置在真空部(1)、涡旋切割部(2)、射流部(3)的中央位置,气管(4)的一端外接风机、另一端密封有封堵头(11);所述射流部(3)位于封堵头(11)的前侧,涡旋切割部(2)位于射流部(3)的前侧,真空部(1)位于涡旋切割部(2)的前侧;所述真空部(1)设置有多组,每组真空部内均设置有真空板(7),真空板(7)呈辐射状,真空板(7)的中心轴管套置在气管(4)上且真空板(7)的外沿均与真空部(1)的内壁固定连接;所述气管(4)位于真空部(1)的部分设置为气泡释放区(12),气泡释放区(12)内开设有若干个排气孔(11);所述涡旋切割部(2)由相间排列的涡旋部(5)和切割部(6)组成,涡旋部(5)内设置有涡旋板(8),切割部(6)内设置有切割板(9);所述涡旋板(8)呈辐射状,涡旋板(8)上设置有凹型槽(16),涡旋板(8)的中心轴管套置在气管(4)上且涡旋板(8)的外沿均与涡旋部(5)的内壁固定连接;所述切割板(9)呈辐射状,切割板(9)的两侧边缘上均设置有切割齿(17),切割板(9)的中心轴管套置在气管(4)上且切割板(9)的外沿均与切割部(6)的内壁固定连接;所述射流部(3)的一端密封,其内部设置有射流分割板(10),射流分隔板(10)呈螺旋状,射流分隔板(10)的中心轴管套置在气管(4)上且射流分隔板(10)的外沿均与射流部(3)的内壁固定连接;所述射流分隔板(10)将射流部(3)的内部空间分隔成多个高压喷射仓(18),每个高压喷射仓均具有纳米出气部(14),纳米出气部(14)开设在射流部(3)的壁上。

射流曝气机(说明书),射流曝气机的选型手册,射流曝气机工作原理

射流曝气机(说明书),射流曝气机的选型手册,射流曝气机工作原理

SLB-D系列不锈钢射流曝气机使用说明书浏阳嘉禾环保科技有限公司地址:湖南省浏阳市浏阳大道485号1、原理及用途SLB射流曝气机采用文丘里喷嘴,工作水泵出水通过射流器的喷嘴,随着喷嘴直径变小,液体以极高的速度从喷嘴喷射出来,高速流动的液体穿过吸气室进入喉管,在喉管形成局部真空,通过导气管吸入(或压入)的大量空气进入喉管后,在喷水压力的作用下被分割成大量微小的气泡,与水形成混合体。

气液混合体通过扩散管向外排出,其速度减慢,压力增强,形成强力喷射流,对废水搅拌充氧。

气泡经多次切割,喷射扰动后,变成无数的细小气泡,其表面积很大,使空气中的氧更易快速溶解于水中。

由于气泡直径小,上升速度缓慢,从而延长了大气中氧气溶解于水的时间,促使废水和氧气充分混合接触。

SLB型射流曝气机适用于污水处理厂曝气池、曝气沉砂池、混合搅拌、臭氧接触氧化工艺、净水工艺的除铁锰、对污水污泥的混合液进行充氧及混合以及养殖塘增氧或供水设备混合气体或液体使用。

2、性能特点a)充氧效率高:根据射流原理,采用大口径水力喷头,在水泵驱动下自身产生负压抽吸空气,空气与高速通过的水流同时进入气水反应腔,在气水反应腔内氧气通过高压原理迅速溶解到水体当中,并同时冲入水体。

与传统充氧设备相比氧转移效率明显提高。

b)系统结构简单:充氧曝气采用自吸(负压)式负压吸气或鼓风机强制供气(有压)式,不需要复杂的水下空气管线及易坏的微孔曝气头,仅靠水力驱动,设计简单操作便捷容易维护;c)射流(曝气)深度大:常规射流曝气器的最大适用射流深度达到5.0m,高效射流器射流深度可达到15m,而不需要专门的辅助设备(如鼓风机等),射流深度远远超过传统水射器及其它充氧曝气机。

d)射流曝气器可同时实现污水处理系统的充氧曝气、搅拌过程,可完全取代污水生物处理工艺中的充氧曝气设备(如鼓风机等),并省去所有繁杂的供气管线系统,整个污水的生化处理系统只保留污水管道,可大大节省设备、管道的投资,降低工程安装难度,加快安装进度。

一种微纳米曝气装置[实用新型专利]

一种微纳米曝气装置[实用新型专利]

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201721484798.7(22)申请日 2017.11.09(73)专利权人 浙江亲水园生物科技有限公司地址 314300 浙江省嘉兴市海盐县武原街道盐北路211号西区二幢101-5室(72)发明人 丁庆 (74)专利代理机构 安徽知问律师事务所 34134代理人 胡锋锋(51)Int.Cl.C02F 1/52(2006.01)(54)实用新型名称一种微纳米曝气装置(57)摘要本实用新型公开了一种微纳米曝气装置,属于水处理领域。

本实用新型包括外筒,外筒内开设有混合腔,外筒的侧壁和混合腔之间设有中间层;混合腔的两端分别为进口端和出口端,外筒的侧壁上开设有进气口,进气口的底部连通有进气腔,进气腔上设有多组分进气腔分别与混合腔相连通。

本实用新型克服现有技术中曝气装置结构复杂、对污水净化处理效果欠佳的不足,采用该曝气装置配合絮凝剂的使用,能有效提高对污水的絮凝沉淀效果,大幅度降低生产成本,实现廉价而环保的水质净化的目的。

权利要求书1页 说明书5页 附图1页CN 207451702 U 2018.06.05C N 207451702U1.一种微纳米曝气装置,其特征在于:包括外筒(1),外筒(1)内开设有混合腔(8),外筒(1)的侧壁和混合腔(8)之间设有中间层(4);混合腔(8)的两端分别为进口端(2)和出口端(3),外筒(1)的侧壁上开设有进气口(7),进气口(7)的底部连通有进气腔(5),进气腔(5)上设有多组分进气腔(6)分别与混合腔(8)相连通。

2.根据权利要求1所述的一种微纳米曝气装置,其特征在于:沿混合腔(8)的长度方向,进气腔(5)上依次间隔设有四组分进气腔(6),四组分进气腔(6)将混合腔(8)沿长度方向分隔为包含L1、L2和L3的三段式结构,且沿远离进口端(2)的方向,L1、L2和L3段的长度逐渐增大。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Individual Ejectors射流 曝气器的单个臂
Motive side (effluent)动力端 (污水)
4 to 18 individual ejectors can be installed together in one ejector casing with one motive and one compressed air connection. 射流曝气器一个污水法兰接口,一 个压缩空气法兰接口,壳体上可以安装4到18路的臂。 Connected to the motive flow and compressed air supply by means of piping inside the tank在池子内部通过管道连接动力流体和压缩空气。
Higher alpha values () compared to other oxygen transfer systems 与其他氧传输系统相比,科尔庭射流曝气器的值更高。
Advantages of Körting Ejectors
Jet-Pumps / Vacuum technology
No deposits没有沉积
The diagram shows the oxygen efficiency of multi-path ejectors dependent on the air
supply at an entry depth of 8m. Selection of the design point (100%) allows optimum oxygen efficiency in the ejectors‘ partial load operation mode.图示为在水深8米的情况下 ,科尔庭多路射流曝气器的氧效率,选择的设计点要有最佳的氧效率。
Jet-Pumps / Vacuum technology
Installation inside the aeration tank 安装在曝气池的内部
Suction side (compressed air) 吸气端(压缩空气)
Multi-path ejector casing 多路射流曝气器的壳体
Liquid Jet Mixing Nozzles液体混合喷嘴
Jet-Pumps / Vacuum technology
科尔庭汉诺威有限公司是一家德国公司,有139 年的历史;专业从事污水设备曝器设备的研发、 制造、销售的厂家。在国内外有大量的运行业绩。 产品具有多方面的优势,具有很高的性价比。详 述如下:
Simple control of oxygen input氧的输入控制很简单
The air supply can be controlled by means of a frequency converter with a constant and complete intermixing of the basin contents空气量的供应可以通过变频器控制风机的风量。
Material quality: PP or according to customers‘ requirements材质:一 般PP,或按照用户要求
Multi-path ejectors inside the aeration tank 内部安装的多路射流曝气器
Jet-Pumps / Vacuum technology
Atmospheric air intake抽吸大气的
As an alternative to compressed air, ejectors can be designed for atmos-pheric suction air intake. Their special design allows a compression of the air up to the hydrostatic pressure prevailing on the tank floor. 科尔庭的射流曝气器即可以抽吸压 缩空气,又可以抽吸常压大气。其特殊设计可 以抽吸常压空气,将其压缩排到池底。
Oxygen efficiency氧效率
The oxygen efficiency of ejectors depends on their installation situation, their size and the air supply射流曝气器的氧效率决定于安装情况,型号和空气流量
The diagram shows the specific oxygen efficiency of multi-path ejectors at an entrance depth of 8m dependent on the air supply图示为在水深8米的情况下,科 尔庭射流曝气器在单位体积的空气中单位水深时Байду номын сангаас氧效率
No investment costs for roots blowers requiring sound insulation and a housing. 没有罗茨风机的投资,没有风机的噪音。
Their application is particularly interesting in the case of low air requirements and low water depths – for example in mixing and equalizing tanks应用一般是需氧量不高和水 深较浅的池子。如混合池子和均衡池子。
Contents内容
Jet-Pumps / Vacuum technology
Ejector principle 射流曝气器的原理 Ejector comparision 射流曝气器与其他曝气器的比较 Advantages of Körting Ejectors科尔庭射流曝气器的优点 Ejector design射流曝气器的设计 Installation of Ejectors, Machinery and Piping射流曝气器安装和管道布置 Atmospheric air intake抽吸常压下的空气 Körting Ejectors in SBR Plants科尔庭射流曝气器在SBR装置上的应用 Körting Ejectors for introducing Pure Oxygen射流曝气器抽吸纯氧
Installation can take place in the basin as well as through the wall.即可以安装在池底 ,也可以通过池壁安装。
Jet-Pumps / Vacuum technology
Multi-path ejectors inside the aeration tank 内部安装的多路射流曝气器
Low maintenance低维护
No moving elements 没有运动部件
High oxygen supply高供氧量
Fine bubbles create large interfaces between air and water and extreme turbulence generates a renewal of the gas bubble interfaces. Complete utilisation of the liquid depth as entrance depth.细小的气泡增大了空气和水的接触面积,完全的湍流状态不断更新着 气水的接触面,气泡的通过路径是整个的水的深度。
Jet-Pumps / Vacuum technology
Jet-Pumps / Vacuum technology
Jet-Pumps / Vacuum technology
Advantages of Körting Ejectors科尔庭射流曝气器优点
Jet-Pumps / Vacuum technology
Jet-Pumps / Vacuum technology
Multi-path Ejectors in a 6800 m3 Aeration Tank of a Refinery in Thailand 泰国一家精炼厂6800立方的池子的多路射流曝气器
Installation of Multi-path Ejectors多路射流曝气器的安装 Jet-Pumps / Vacuum technology
High oxygen efficiency高的氧效率
Individual designing of the oxygen transfer system minimizes energy consumption单 独设计的射流曝气器,使得能耗最低。
High oxygen transfer rate in waste water在废水中有高的氧传递效率
No blockages不会有阻塞
The narrowest flow cross-section is determined by the diameter of the motive nozzles. 科尔庭射流曝气器的最窄处是动力喷嘴直径。
No sealing problems没有密封问题
No corrosion problems没有腐蚀问题
Multi-path Ejectors in a 4450 m3 Aeration Tank of a Yeast Factory
in Belgium比利时一家酵母厂4450立方的池子的多路射流曝气器
Multi-path ejectors inside the aeration tank 内部安装的多路射流曝气器
Jet-Pumps / Vacuum technology
Oxygen efficiency氧效率
Ejectors achieve an almost constant oxygen efficiency over their whole control range科尔庭射流曝气器在整个范围几乎产生恒定的氧效率
