晶界对性能的影响复习进程
精品文档晶界对合金性能的影响机理晶界是固体材料中的一种面缺陷，根据晶界角度的大小可以分为小角晶界（θ<10°）和大角晶界，亚晶界均属小角度晶界，一般小于2°，多晶体中90％以上的晶界属于大角度晶界。
根据晶界上原子匹配优劣程度可以分为重位晶界和混乱晶界。
在晶界处存在一些特殊的性质：（1）晶界处点阵畸变大，存在晶界能。
晶粒的长大和晶界的平直化都能减少晶界面积，从而降低晶界的总能量，这是一个自发过程。
晶粒的长大和晶界的平直化均需通过原子的扩散来实现，因此，温度升高和保温时间的增长，均有利于这两过程的进行；（2）晶界处原子排列不规则，在常温下晶界的存在会对位错的运动起阻碍作用，致使塑性变形抗力提高，宏观表现为晶界较晶内具有较高的强度和硬度。
晶粒越细，材料的强度越高，这就是细晶强化；高温下则由于晶界存在一定的粘滞性，易使相邻晶粒产生相对滑动；（3）晶界处原子偏离平衡位置，具有较高的动能，并且晶界处存在较多的缺陷如空穴、杂质原子和位错等，故晶界处原子的扩散速度比在晶内快得多；（4）在固态相变过程中，由于晶界能量较高且原子活动能力较大，所以新相易于在晶界处优先形核。
原始晶粒越细，晶界越多，则新相形核率也相应越高；（5）由于成分偏析和内吸附现象，特别是晶界富集杂质原子的情况下，往往晶界熔点较低，故在加热过程中，因温度过高将引起晶界熔化和氧化，导致“过热”现象产生；（6）由于晶界能量较高、原子处于不稳定状态，以及晶界富集杂质原子的缘故，与晶内相比晶界的腐蚀速度一般较快。
这就是用腐蚀剂显示金相样品组织的依据，也是某些金属材料在使用中发生晶间腐蚀破坏的原因；（7）低温下晶界强度比晶粒内高，高温下晶界强度比晶内低，表现为低温弱化。
基于上述几点晶界的特殊性质，使得多晶材料的塑性变形、强度、断裂、脆性、疲劳和蠕变等性能与单晶材料相比存在很大差异，即晶界不同的特殊性质具体体现在了合金的不同性能。
但合金性能与晶界特性间绝不是一一对应的关系，而是几种甚至是所有特性的共同作用而表现出来，不同成分的合金在性能上也表现出各异。
1 晶界与塑性变形晶界对多晶体的塑性变形的影响起因于下述原因:①晶界对滑移的阻碍作用；②晶界引起多滑移；③晶界滑动；④晶界迁移；⑤晶界偏聚。
精品文档．精品文档1.1晶界的阻滞效应塑性变形主要有滑移和孪生两种方式，而滑移和孪生进行均需要借助位错的运动，因为90%以上的晶界是大角度晶界，结构复杂由约几个纳米厚的原子排列紊乱的区域与原子排列较整齐的区域交替相间而成，这种晶界本身使滑移受阻而不易直接传到相邻晶界，实验上很早就观察到在变形过程中，位错运动在晶界受阻，滑移线停止在晶界处，表现为晶界对滑移起阻碍作用，这个现象称为位错在晶界塞积，图1为钛合金中位错晶界在晶界塞积的电子显微图。
对滑移的阻碍作用与晶体结构有关，对于滑移系统少的晶体，，只Mg例如六方结构晶体（如，晶界的影响很个滑移系）有6对于滑移系统较多的晶体明显，例如面心和体心立方晶体，面(个滑移系，体心立心立方有12晶界对滑移)，方有48个滑移系 1 钛合金中位错在晶界塞积的电子显微图图并且晶粒间具在低温和室温下变形时，由于晶界强度比晶粒强，的影响要小些。
表现为晶粒间的这使得滑移的传递需要激发相邻晶粒的位错源，有不同的取向，但是由多晶体的塑性变形虽然力求均匀，取向差效应，表现出塑性变形的阻碍。
因而使得各晶各晶粒之间的取向差以及晶界结构的差异，于各晶粒的取向不同，因为位错导致的的研究发现，粒内部以及各晶界处的变形呈现微观差异，Ashby 应力集中，使得晶粒内表现为均匀变形，而晶界处为非均匀变形。
晶界所占的面积越大，由于晶界对多晶体变形的阻碍作用，因此当晶粒越细，晶然而这只是从晶界的角度出发，从实际情况来说，对滑移的阻碍作用就越大，[1]合金通过晶粒细化后其塑性粒细化会提高合金的塑性，有文献Mg报道锻造的[2]的研究会变好，这可能和晶界增加，晶界协调性增加有关，这也可以从蒋婷慧对尺寸, 合金中不同尺寸晶粒中的位错密度不同中得到证实，该研究发现Al-Mg的的晶粒，晶内晶界无位错，其晶界清晰平直，而尺寸大于200nm100nm小于大晶粒，晶内晶界存在很高密度的位错。
精品文档．精品文档1.2晶界的多滑移晶界使多晶的变形变得不均匀，为了保持相邻晶粒之间变形的连续性，而不在晶界上产生裂纹，变形导致晶界附近产生多滑移（Hauser等研究晶界处的应力集中发现滑移带空间间距在几个微米时，在邻近晶界会产生多系滑移），为了使每一晶粒与邻近晶粒产生协调变形，理论分析表明：每一个晶粒至少需要5个滑移系同时开动。
FCC和BCC金属能满足5个以上独立的滑移系的条件，塑性通[3]研究等多系滑移的存在促进了塑性变形的健康进行，Masataka Tokuda常较好。
了多滑移在多晶金属中的影响，研究发现多滑移的存在阻止了晶粒内部应力的增加及塑性变形早期的裂纹，并且多滑移在随着变形的进行中应力矢量与塑性应变增加矢量之间的差异的现象消失中起着重要的作用。
1.3晶界的滑动、迁移合金在高温变形时，除了基本的变形方式外，相邻晶粒还会发生相对滑动及迁移，此时晶界在高温状态下会呈现软化状态，相邻两晶粒在剪应力作用下沿晶[4]研究了镁合金塑性变形机制，研究发现大界产生的滑动称为晶界滑动。
余琨等尺寸晶粒塑性变形机制是镁合金中典型的滑移和孪生机制，而在含有小尺寸晶粒镁合金中，小晶粒通过晶粒间晶界的滑动协助大晶粒变形，两种机制共同作用提高了合金的变形能力。
晶界滑动常常伴随着晶界迁移，晶界迁移是由于外应力或热运动驱动力作用，晶界向界面垂直方向的运动，晶界迁移也是塑性的一种影响因数，[5]研究了转动塑性变形下纳米晶材料的晶界迁移，研究发现应力M.Yu.Gutkin等诱导下的晶界迁移是塑性变形进行的运动方式，晶界迁移引起晶界应变能的变化，而后又影响晶界的移动有否。
实验证明，晶界迁移与晶界结构有关，周自强[6]采用Bridgeman-Stockbarger法制取了一系列具有不同晶界结构参数的纯等Al双晶试样，分别测定它们在不同加热温度和保温条件下的晶界迁移距离和晶界迁移速率。
实验发现，晶界迁移发生于较高的加热温度，晶界迁移对晶界结构很敏感，随着晶界取向差的增大，晶界迁移距离和迁移速率增加。
但是在小角度晶界和某些特殊角度晶界，其晶界迁移距离和晶界迁移速率很低，甚至为零。
1.4晶界偏聚由于晶界区中的原子排列畸变较大，相应的自由能比较高，杂质原子或合金精品文档．精品文档中的溶质原子容易从基体扩散到晶界导致晶界能降低，由于杂质容易在晶界偏聚，一般说来晶界上杂质的浓度要比体浓度高，但又与金属和杂质的种类有关，由于杂质原子或合金元素在晶界处的偏聚使得位错运动的阻碍增加，位错运动就越困难，从而使得塑性变形就变得更加困难。
平衡偏聚浓度可用下式表示：[7]研究P的晶界偏聚浓度对塑性的影响发现P的晶界偏聚浓度越高，陈贤淼等其塑性就越差，因此P的晶界偏聚是造成低合金钢在高温塑性变形过程中发生塑性[8]研究了Cu，SnHideki Matsuoka等对含不同C含量的热降低的重要原因之一。
塑性的影响，研究发现在800℃和900℃之间Cu、Sn会往晶界处偏聚，随着Cu 或Sn的加入，热塑性不断减少，当同时加入Cu和Sn时热塑性达到最低。
2 晶界与合金强度从理论上讲，提高合金强度有两种方式，一种是完全消除内部的位错和其他缺陷，但在当前的工业水平来说是不现实的，所以主要采用另一种途径即在合金中引入大量缺陷，以阻碍位错的运动来达到强化效果。
从而从晶界对位错的阻碍作用体现了晶界对强度改性的重要性，晶界强化作用主要考虑直接和间接两种方式。
2.1 直接强化机理直接强化作用是着眼于晶界本身对晶内位错滑移所起的阻碍作用。
无论是小角度晶界还是大角晶界都可以看成是位错的集合体，从而成为直接阻碍晶内位错运动的障碍。
这种直接强化作用涉及到晶界与晶格滑移位错的交互作用，包括以下几个方面：（1）晶界具有短程应力场，可阻碍晶格滑移位错进入或通过晶界，这是一种由位错与晶界的应力场的交互作用所引起的一种局部强化作用。
对于一个无限长的小角度晶界，由于各位错的应力场彼此抵消的结果，将会表现出具有短程应力场的特点，故当晶格位错进入晶界的短程应力场时，便会受到一定的阻碍作用。
（2）若晶格滑移位错穿过晶界时，其柏氏矢量发生变化，并形成晶界位错（如果在第一种情况下若应力较大时，晶格位错可切过位错墙，而在晶界上形成台阶精品文档．精品文档或晶界位错。
在切过后晶格位错的相氏矢量要有所改变，其变化量称为晶界位错的柏氏矢量）。
晶界位错当其具有位于晶界面的柏氏矢量时，可沿晶界滑移；而当其柏氏矢量具有垂直于晶界面的分量时，可沿晶界攀移，在晶界位错攀移时，要产生或吸收晶格空位，当晶界位错与晶界中的“坎”相遇时，除非所形成的晶界位错从滑移带与晶界相交处移开，否则会引起反向应力阻碍进一步滑移。
很可能，在部分滑移传递时，会形成沿晶界位错塞积组态。
这时晶界是否流变便成为决定强化程度的重要因素。
（3）晶格位错也可与晶界位错相交发生位错反应。
其结果也使位错运动受阻。
此外，当晶格位错切过晶界位错时也可与晶界位错相交截而形成割阶或弯折。
所需附加的能量也会引起硬化效应。
若将此效应扩展到大角晶界时，可使晶界形成台阶而使晶界面积增加。
滑移位错与大角晶界也会发生交互作用。
除了晶界本身对晶内位错滑移所起的阻碍作用，还有晶界发射位错机制。
晶界可以作为位错源向晶内发射位错。
若晶界中的“坎”或台阶本身是晶界位错的话，在外力的作用下可发生分解反应而生成晶格位错。
由于每个晶界位错只能产生一个晶格位错，这种晶界位错源最终会衰竭。
若晶界中的“坎”或台阶本身不是晶界位错，当沿晶界滑动的晶界位错，遇到晶界上的“坎”或台阶时，可通过位错反应分解成两个位错。
所生成的晶界位错应为螺形位错，以使之交滑移而沿晶界继续前进，否则会引起位错塞积，而阻碍位错反应及向晶内发射位错过程的继续进行。
位错塞积群的领先位错可能进入晶界，因晶界位错塞积引起长程应力场，需通过攀移而使晶界位错获得无应力状态的晶界。
作为强化方式之一的细晶强化应属于直接强化方式，Hall-Petch关系就是在-1/2可知，随着晶粒σ+kdσ塞积模型基础上导出的，根据Hall-Petch公式= 位错os半径的减小，σ增大，而从晶界的影响考虑，随着晶粒的减小，相对晶界所占有s[9]研究了高锰不锈钢的的空间增大，从而使得位错运动所受的阻力增大。
张明等晶界强化，研究发现在固溶处理及热轧后完全再结晶的条件下，钢的硬度仅取决-1/2。
:HV=157+7.128d 于奥氏体晶粒尺寸，硬度与奥氏体晶粒尺寸的关系为2.2 间接强化机理间接强化作用是着眼于晶界的存在所引起的潜在强化效应，主要有以下两种：（1）次滑移引起强化：由双晶体模型可见，晶界的存在可引起弹性应变不匹精品文档．精品文档配和塑性应变不匹配两种效应，在晶界附近引起多滑移。
《材料科学基础》复习大纲(08级)
《材料科学基础》总结及重点第一章 材料的结构与键合1、金属键、离子键、共价键、分子键（范德华力）、氢键的特点，并解释材料的一些性能特点。
2、原子间的结合键对材料性能的影响。
用金属键的特征解释金属材料的性能—①良好的延展性；②良好的导电、导热性；③具有金属光泽。
3、比较金属材料、陶瓷材料、高分子材料、复合材料在结合键上的差别。
本章重要知识点： 1. 金属键、离子键、共价键、分子键、氢键的特点。
第二章 固体结构1、晶体与非晶体（在原子排列上的区别）2、空间点阵、晶格、晶胞及选取晶胞的的原则、七大晶系及各自的特点，布拉菲点阵（14种） 、晶格常数、晶胞原子数。
3、晶面指数、晶面族、晶向指数、晶向族、晶带和晶带定理、晶面间距、配位数、致密度、八面体间隙、四面体间隙。
各向同性与各向异性、实际晶体的伪各向异性、同素异构转变（重结晶、多晶型性转变） 。
（1）指数相同的晶向.和晶面必然垂直。
如[111]⊥（111）（2）当一晶向[uvw]位于或平行某一晶面（hkl ）时，则必然满足晶带定理：h ·w+k ·v+l ·w =04、能绘出三维的体心、面心立方和密排六方晶胞，根据原子半径计算出金属的体心和面心立方晶胞的晶胞常数。
三种典型晶体结构的特征（包括：晶胞形状、晶格常数、晶胞原子数、原子半径、配位数、致密度、各类间隙尺寸与个数，最密排面（滑移面）和最密排方向的指数与个数，滑移系数目等）；即：bcc 、fcc 、hcp 的晶格特征及变形能力（结合塑性变形一章的内容你必须知道常用金属材料的滑移面与滑移系的指数）。
给画出晶胞指出滑移面和滑移方向。
能标注和会求上述三种晶胞的晶向和晶面指数。
晶向和晶面指数的一些规律。
求晶面间距d （hkl ）、晶面夹角。
5、晶面间距：d （hkl ） 的求法：（1）立方晶系：222)(l k h ad hkl ++= （2）正交晶系：222)(1⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛=c l b k a h d hkl （3）六方晶系：2222)()(341⎪⎭⎫ ⎝⎛+++=c l a k hk h d hkl （4）四方晶系：2222)()/(/)(1c l a k h d hkl ++=以上公式仅适用于简单晶胞，复杂晶胞要考虑其晶面层数的增加。
材料力学性能-考前复习总结（前三章）
材料力学性能-考前复习总结（前三章）金属材料的力学性能指标是表示其在力或能量载荷作用下（环境）变形和断裂的某些力学参量的临界值或规定值。
材料的安全性指标：韧脆转变温度Tk；延伸率；断面收缩率；冲击功Ak；缺口敏感性NSR材料常规力学性能的五大指标：屈服强度；抗拉强度；延伸率；断面收缩率；冲击功Ak；硬度；断裂韧性第一章单向静拉伸力学性能应力和应变：条件应力条件应变 =真应力真应变应力应变状态：可在受力机件任一点选一六面体，有九组应力，其中六个独立分量。
其中必有一主平面，切应力为零，只有主应力，且，满足胡克定律。
应力软性系数：最大切应力与最大正应力的相对大小。
1 弹变1）弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。
ae=1/2σeεe=σe2/2E。
取决于E和弹性极限，弹簧用于减震和储能驱动，应有较高的弹性比功和良好弹性。
需通过合金强化及组织控制提高弹性极限。
2）弹性不完整性：纯弹性体的弹性变形只与载荷大小有关，而与加载方向及加载时间无关，但对实际金属而言，与这些因素均有关系。
①滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。
与材料成分、组织及试验条件有关，组织约不均匀，温度升高，切应力越大，滞弹性越明显。
金属中点缺陷的移动，长时间回火消除。
弹性滞后环：由于实际金属有滞弹性，因此在弹性区内单向快速加载、卸载时，加载线与卸载线不重合，形成一封闭回路。
吸收变形功循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力（塑性区加载，塑性滞后环），也叫内耗（弹性区加载），或消震性。
②包申格效应：定义：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。
（反向加载时弹性极限或屈服强度降低的现象。
特别是弹性极限在反向加载时几乎下降到零，这说明在反向加载时塑性变形立即开始了）解释：与位错运动所受阻力有关，在某滑移面上运动位错遇位错林而使其弯曲，密度增大，形成位错缠结或胞状组织，相对稳定。
金属材料的晶界工程与性能
金属材料的晶界工程与性能金属材料是现代工业产业中不可或缺的重要材料之一。
在金属材料的制造过程中，晶界工程是一个非常重要的技术。
晶界是由同种或不同种晶体之间的接触面组成的区域。
晶界工程是通过调整晶界的位置和性质来改善金属材料的性能。
一、晶界及其性质晶界是晶体界面，是由两种或多种晶态（晶格结构和晶体组成不同）晶体相接触而形成的。
晶界可以分为普通晶界、滑移晶界、特殊晶界等几种。
晶界的性质影响着材料的力学、物理和化学性质，如拉伸、压缩、疲劳等。
晶界的强度不如晶体，易发生微观破坏，导致宏观失效现象。
此外，在金属材料中，晶界也是诸多相反应的地方，所以晶界的组成与性质与材料的催化性和氧化性能有很大关系。
二、晶界工程的方法晶界工程是通过控制和调节晶界的性质、位置、结构、组成等方式来改善金属材料的性能的。
1、晶界移动将大块金属材料分离成小晶体，大大减少晶界面积，并把多个普通晶界改变为滑移晶界，从而提高其塑性。
实际上，通过CMAS（等离子喷涂陶瓷涂层）法或HIP（高温压力处理）法，还可以形成预先制定的晶界网络。
2、焊接晶界通过金属化合物的间隙或异物来增加晶界的强度，抵御晶界的微观破坏，提高材料的拉伸、弯曲和耐疲劳等性能。
3、组分调控超细晶粉末制备技术，如黄铜、膝铜和镍的超细晶粉末加工，能够通过调控晶界组分来提高强度、硬度等力学性能，从而改善增材制造的成品质量。
4、化学调控在水和空气中形成纳米码头的晶界氧化，可以将晶界氧含量提高0.3％，从而提高了金属材料的防腐蚀性能。
三、晶界工程在材料加工中的应用晶界工程技术广泛应用于金属材料的加工过程中，包括焊接、大型锻造、轧制等。
例如，在钢筋生产中使用超高频感应热焊接技术，可以在接口处形成连续晶界。
在铝合金车身板材加工中，连续轧制工艺可将普通晶界和滑移晶界改为特殊晶界，降低疲劳裂纹的发生率。
四、晶界工程的前景目前，晶界工程技术正在越来越多地应用于钢铁、铝、锌、镁等金属材料的制造和加工过程中。
材料晶体结构对力学性能的影响
材料晶体结构对力学性能的影响材料的力学性能是指材料在外力作用下的强度、硬度、韧性和变形能力等方面的表现。
材料的晶体结构对其力学性能有着重要的影响。
本文将从晶体结构的原子排列、晶格缺陷以及晶界等方面探讨材料晶体结构对力学性能的影响。
1. 原子排列对力学性能的影响材料的力学性能与其晶体结构中原子的排列有密切关系。
在同一晶体结构中，原子排列的紧密程度决定了材料的密度。
原子排列的间隔与原子之间的相互作用有关，这会影响到材料的硬度和强度。
以金属为例，金属的晶体结构中原子间距较大，原子排列呈现规则而紧密的球状结构。
这使得金属具有良好的韧性和延展性，能够在外力作用下发生弹性变形和塑性变形。
而对于非晶体材料，其原子排列无规则，呈现类似液体的结构。
因此，非晶体材料的力学性能通常较差，易于断裂。
2. 晶格缺陷对力学性能的影响晶体结构中存在着各种类型的晶格缺陷，如点缺陷、面缺陷和体缺陷。
这些缺陷对材料的力学性能有着重要的影响。
点缺陷是指晶体中某处发生了原子的缺失或位点的改变。
例如，空位缺陷会导致晶体的密度下降，从而减小材料的硬度和强度。
而杂质原子的引入则可能改变晶体的电子云分布，进而影响材料的导电性和热传导性。
面缺陷是指晶体中某个晶面的原子排列发生了变化。
常见的面缺陷包括晶界和位错。
晶界是两个晶粒之间的边界，其中原子排列可能不完整。
晶界的存在会影响材料的强度和断裂行为。
位错则是晶体中原子排列的错位，它们能够影响到材料的塑性变形行为。
体缺陷是指晶体中发生了体积缺陷，如气泡、孔洞等。
这些缺陷会降低材料的密度和强度，同时还会导致材料的脆性增加。
3. 晶界对力学性能的影响晶界是晶体中两个晶粒的交界面，是晶体结构中的缺陷点。
晶界的存在对材料的力学性能有着显著的影响。
晶界通常是不完整的，其中原子排列的连续性会受到破坏，导致材料的强度降低。
晶界也会阻碍位错的运动，从而影响材料的塑性变形行为。
此外，晶界的存在还会引入局部应力集中，增加材料的断裂倾向。
合金中晶界对力学性能的影响研究
合金中晶界对力学性能的影响研究第一章绪论合金材料是由两种或两种以上的金属元素以及非金属元素组成的材料，具有较高的物理和化学性能。
其中，合金中的晶界是其重要组成部分，它连接着晶粒，对力学性能产生着影响，本文旨在对合金中晶界对力学性能的影响进行研究和探讨。
第二章晶界的定义及作用晶界是相邻晶体之间的界面，分为高能晶界和低能晶界两种。
晶界的出现源于晶粒间晶体结构的不同和晶体成长过程中不同方向的结晶生长速率。
晶界具有阻挡和困扰晶粒生长、阻拦了晶粒扩散以及传递晶体缺陷等作用，同时也是材料性能研究的焦点之一。
第三章合金中晶界与力学性能的关系晶界对金属的组织结构、稳定性和力学性能影响重大，合金中的晶界数量、分布、宽度和角度对于材料的韧性、强度、延展性和脆性等方面都有影响。
在金属合金中，强化机制和增材机制中都离不开晶界的影响。
强化机制是指添加固溶体元素、析出硬质化合物、冷变形等方式来强化材料的力学性能，而晶界的二次强化效应依靠于晶界内的应力、缺陷密度和晶界阻挠强度。
增材机制是指添加尽量多的细晶粒，将它们的界面作为激活晶界缺陷的位置。
第四章实验分析本文以TC4钛合金为研究对象，通过晶体结构、形貌和晶界分布的分析，了解钛合金晶界在金属疲劳过程中的作用。
将板材对称轧制后获得基体组织，采用激光重熔法来加工单向生长晶体，最后进行拉伸和压缩测试。
实验结果表明，与基体相比，单向晶体的强度、延展性和脆性等方面都有不同程度的变化。
然而，由于晶界对应变或塑性过程的作用，其对材料强度和韧性的影响是复杂的。
第五章结论和展望晶界是合金中非常重要的组成部分之一，影响着合金的力学性能。
对合金中晶界对力学性能的影响进行研究，可以更好地了解晶界在材料形变、断裂过程中的物理和化学作用，为材料工程设计提供理论依据。
未来工作需要进一步深入，多角度分析晶界二次强化机制，探索新的合金材料制备方法，深化合金材料与晶粒结构的关系研究。

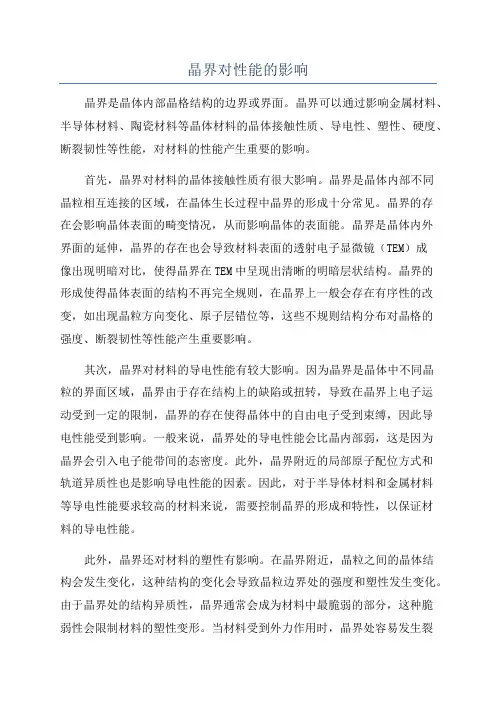

晶界对性能的影响
晶界对性能的影响晶界是晶体内部晶格结构的边界或界面。
晶界可以通过影响金属材料、半导体材料、陶瓷材料等晶体材料的晶体接触性质、导电性、塑性、硬度、断裂韧性等性能，对材料的性能产生重要的影响。
首先，晶界对材料的晶体接触性质有很大影响。
晶界是晶体内部不同晶粒相互连接的区域，在晶体生长过程中晶界的形成十分常见。
晶界的存在会影响晶体表面的畸变情况，从而影响晶体的表面能。
晶界是晶体内外界面的延伸，晶界的存在也会导致材料表面的透射电子显微镜（TEM）成像出现明暗对比，使得晶界在TEM中呈现出清晰的明暗层状结构。
晶界的形成使得晶体表面的结构不再完全规则，在晶界上一般会存在有序性的改变，如出现晶粒方向变化、原子层错位等，这些不规则结构分布对晶格的强度、断裂韧性等性能产生重要影响。
其次，晶界对材料的导电性能有较大影响。
因为晶界是晶体中不同晶粒的界面区域，晶界由于存在结构上的缺陷或扭转，导致在晶界上电子运动受到一定的限制，晶界的存在使得晶体中的自由电子受到束缚，因此导电性能受到影响。
一般来说，晶界处的导电性能会比晶内部弱，这是因为晶界会引入电子能带间的态密度。
此外，晶界附近的局部原子配位方式和轨道异质性也是影响导电性能的因素。
因此，对于半导体材料和金属材料等导电性能要求较高的材料来说，需要控制晶界的形成和特性，以保证材料的导电性能。
此外，晶界还对材料的塑性有影响。
在晶界附近，晶粒之间的晶体结构会发生变化，这种结构的变化会导致晶粒边界处的强度和塑性发生变化。
由于晶界处的结构异质性，晶界通常会成为材料中最脆弱的部分，这种脆弱性会限制材料的塑性变形。
当材料受到外力作用时，晶界处容易发生裂纹的产生和传播，导致材料的断裂。
因此，在材料设计和加工中，需要注意控制晶界的形成，控制晶界的数量和强度，提高晶体材料的强度和塑性。
此外，晶界对材料的硬度和断裂韧性等性能也有影响。
晶界是晶体内部的缺陷区域，其结构相对比较弱，容易引发晶体的裂纹和杂质的积聚。
镍基高温合金中合金元素晶界偏析行为及其对晶界性能的影响
镍基高温合金中合金元素晶界偏析行为及其对晶界性能的影响镍基高温合金是一类具有优异高温力学性能的合金材料，在航空航天、能源等领域具有重要的应用价值。
而晶界是镍基高温合金中晶粒之间的分界面，其特性对合金的整体性能具有重要影响。
本文将探讨镍基高温合金中合金元素晶界偏析行为及其对晶界性能的影响。
首先，我们需要了解晶界偏析现象。
晶界是由不同晶粒的结合面组成，晶界处原子之间存在着不同的化学环境和缺陷。
在合金元素的作用下，晶界处的元素分布会发生偏离均匀分布的现象，这就是晶界偏析。
晶界偏析行为受多种因素影响，包括合金元素的种类、浓度、晶界能等。
其次，我们探讨晶界偏析对晶界性能的影响。
晶界偏析会引起晶界处的化学变化，导致晶界能量增加或减小。
晶界能量的变化会直接影响晶界的稳定性和力学性能。
例如，合金元素在晶界上的偏离行为可能会导致晶界能增加，从而降低晶界的稳定性。
此外，偏析元素还会影响晶界的扩散速率和位错活动程度，进而影响合金的变形行为和抗氧化性能。
晶界的稳定性是镍基高温合金中晶界性能的关键因素之一。
晶界能量的变化对晶界的疲劳裂纹扩展行为、晶界滑移和扩散等都有影响。
当晶界处存在着偏析元素时，晶界能量的变化会导致衍射位错的形成和运动，从而增加了晶界的应力集中程度，提高了晶界的屈服强度和断裂韧性。
此外，晶界偏析还对镍基高温合金的抗氧化性能产生影响。
晶界是合金中最容易发生氧化的部分，而偏析元素的存在会改变晶界化学成分，进而影响晶界处的氧化行为。
一些元素的偏源会明显降低晶界的抗氧化能力，导致合金在高温环境下的氧化速率加快。
为了降低晶界偏析的影响，我们可以考虑优化合金配方和加工工艺。
通过选择合适的合金元素和控制元素浓度，可以减轻晶界偏析现象的发生。
此外，采用适当的加工工艺，如热处理、变形处理等，也可以改善晶界的稳定性和性能。
综上所述，镍基高温合金中合金元素晶界偏析行为对晶界性能具有重要影响。
晶界偏析会导致晶界能量变化，进而影响晶界的稳定性、力学性能和抗氧化性能。
【doc】晶界裂纹产生原因及其对性能影响分析
晶界裂纹产生原因及其对性能影响分析多7/金属,.晶带,√寿龠晶界裂纹产生原因及其对性能影响分析广西火电簧装公司苎堕堕7爵/Jl,7fA内容提耍率文根据试验分析及前^妊验认为:1cCrMo910锕有脆世温度区,在脆牲温度区进行塑变加工时,在拉伸和蛆謦{结构变化等应力作用下,会产生脆性破坏的晶界裂坟.晶界裂纹对材料性莨有一定嚣响,会减原有寿角l5～4O.一,概述用中频感应加热弯制台金钢管,在一定温度范围内,材料受拉面会产生组织松弛损伤的晶界裂纹现象.这是由于材料本身的高温脆性和感应加热弯管方法的影响.晶界裂纹将影响材料性能,减少使用寿命.本文将以lOCrMo910钢的试验进行分析.二,10CrMo9tO钢的红脆区"及其裂纹成因分析1.tO0MoetO钢有缸睢区金属材料在不同温度下,有不同的加工塑盐.在钢的脆性转变温度(_1O0.C)以下,钢的塑性消失J在200~400C,钢的性能变坏,易于脆断,断1:3晕兰色,称兰脆区,在约700.C～A温度(即再结晶温度范围),金属塑性升高,利于加工,在A.～950.C(即两相区域及奥氏体均匀化前温度),塑性较低,称"红脆区";在950.C以上温度又有一个塑性较好的单相奥氏体区.2.试验用钢10CrMo910钢化学成份():C0.14,Si0.5,MⅡ0.60,P,S<0.04,Cr2.4,Mo1.0lOCrMo910钢的模拟弯管高温拉伸试验结果如表1.从表1和匿110CrMo910钢不同温度下的塑性大小及宏观断口形状可以看出t800~950 襄1】OCrM0910钢的高温强度和塑性7501.O韶97.287008无8001.790.B162.463.31有8602.381.6954.62.14有90023366.3949.2648.16有口5D1.542.1663.761.2'1的1.1638.g3.086.26有蕊7sD850990挪热温度(=.C蕊950l0C0围I高温拉伸变形断口宏观图象比较.C,塑性数值较低,断ICl无收缩,为脆性断裂特征'950.C以上,塑性虽有好转,但强度较低.所以,IOCrM0910钢在A～1000多.C温度区为"红脆区一.材料在红脆区进行变形加工易产生脆性破坏.1OCrMo910钢高温拉伸试验结果表明,A~i000多.C温度,在均匀变形区都会发生晶界裂纹现象图2是这种材料脆性破坏金相照片.3.缸睢区一拉伸晶界裂纹成因分析.金属材料的变形能力是由其组织结构决定的.当材料在A～A温度加热变形时,原有的平衡组织会逐步向奥氏体转变,为不稳定的两相组织状态.两相组织性质差异,受力不均, 其晶格类型从体心立方晶格转变为面心立方晶格,晶粒体积缩小.组织结构的变化会产生一定的内应力,各种应力迭加,材料的塑性逐步降至晟低点.当变形在900~950.C温度时,虽已获得单一蔓氏体组织,但其成份是很不均匀EPCV oj,5.No,4—蛳囝2850.C,e:28%,,V=2mm/min,空冷,4硝酸酒精溶液浸蚀,300X.的.随着加热温度的升高,碳和合金元素扩散激烈,重新分配组台,杂质等向晶界聚集,此时组织变化应力很大,强度和塑性都很低在1000.C温度变形时,舆氏体均匀化已接近完成,塑性很高,但形变抵抗力(强度)很低.晶界是晶粒之间有一定厚度的过渡带.高强奥氏体晶界有数十pm宽度,晶界上原子排列不规则,杂质聚集其中,是能位较高的不稳定地带.在一定的低温时,晶界的牯结力较强,塑性较好,晶界处的强度硬度比晶内高,晶粒休内的剪切阻力比晶界小,因此,加荷变形过程主要发生在各个晶粒体内.在At～1000多.C高温时,如上述的组织结构变化影响,晶界极不稳定,粘结力降低,而成为强度撮弱的区域,即具有最小剪切阻力的区域.负荷将沿晶界发生一个晶粒对另一个晶粒的粘性位移.当拉应力达到一定值,金属的形变能力(塑性)和形变抵抗力(强度)很低,也就是破断功很低时,就在应力集中的晶界处产生裂缝.4.在Ac以上温度中频弯瞥有不可避免的"红脆区如果在A以上温度中频感应加热弯管,因为加热方法的关系,会形成步}壁至内壁,感应圈前端至柬端两个梯形变化强度医.因管壁辱薄和推进速度的关系,内外壁温差在数十度至2OO多度,感应圈前后端辅向梯形变化温度固33273×20中颁弯头扛忡区外壁取样照片.T~1000C.B一107,V一20mm/mjn,窖砖,4酷酸港楷溶液浸蚀,500X区是从给定温度至A以下温度,到接近室温的目性金属即使给定1200.C的高温.还是上述的梯形变化温度嚣.管子就是在这样的梯形温度区内逐段加热成形的.所以,感应连续分段加热弯制的弯管方法,无法保证全部材料在均匀的奥氏体状态和同一温度下一次弯曲成形, 弯头总是全部或部分处于红脆区温度范屠分段成形的.而且,出于加热方法的原因,温度非常不均,造成材料软硬程度羞别大,受力不均,比上进单纯挣伸形成更复杂,更大的内应力其组织结构变化,望变原理,晶羿裂纹形成机理与高温拉伸榴同.囝3是在红脆慝中频弯管的晶界裂纹照片.T≈1000.C,8=l0,V:20ram/ramixa,空冷,4硝酸酒精溶液浸蚀,5ooX.由上可知,由于材料在一定的高温范围有"红脆睡",红脆区高温塑性盏,不利于变形,J司时强度降低.在拉伸应力温度,组织和结构变化应力综合作甩下,材料的变形性能降低, 从而产生晶界裂纹三,晶界裂纹对材料性能的影响1.对室温和高溘性蘸的影响存在晶界裂纹的弯拄伸区ax值(指室37湿,下同),比同弯头的其它区域低5—65(由晶界裂纹的量决定).900.C,变形8～25,有晶界裂纹,其密度值比原材降低0.∞～D.13.a值和密度值的大小与晶界裂纹数成反比.在830.C弯头拉伸区的金相磨片上,用500倍的光学显微镜观察?看不见裂纹现象.但其a栅自(213.6J/cm)和密度值(7.4g/cm)却比其它匠域的aK值(230.3J/cm)和密度值(7.8669g/cm)低.在这种弯管状态下,_橱料只可能有些极微小的显微孔洞或孔嗣前期的松弛反映.aK值和密度值对晶界亵纹反应敏感.有少量晶界裂纹的弯头拉伸区,,, O"h值比其它区域偏低些,所有室温机械性能, 高温短时持久性能都高于标准值,接近原材值(部分高于原材值),8值提高5~20%.有较少量晶界裂纹的弯头经规范化热处理,进行约5000 小时的持久强度试验,其a(540.C,10sh)值达104.9～I17.7N/ram,超过标准值78.5N/m 111.有中等量晶界裂纹的弯头经规范化热处理,进行数千小时的持久强度试验,其5(540-C. 1Oh)值大多在65.7～75.5N/ram,低于原材值90.2N/mm和标准值78.5N/ram.以上试验结果表明,晶界裂纹对材料性能有～定的影响,其影响程度与量的多少有关. 在量少的情况下,对材料的性能影响很微小, 中等以上材料的性能才会显着降低.因为感应加热提高了材料性能,特别是显着提高a值(200~300',所以其对材毕年性能的影响还有加热方法的作用.2,对高温奄行寿命的测算高温蠕变裂纹是在温度,应力长期作用下,材料发生了缓慢的塑性变形,当变形最达到一定值,就在晶界上形成孔洞,L洞发展为晶界裂缝.晶界断裂是在高温蠕变时普遍存在的断裂现象,断裂时裂纹沿晶界发展,属脆性断裂特征.上述弯管产生的晶界裂纹,也是经温度, 应力,塑性变形而形成孔洞,孔涸再发展为裂缝的.在规定曲弯曲半径下,大多数度均小于15ff.m,宽度为】~2ff-m,比室温看见的品界稍租些.其形成机理,性质特征与商捣运行38蠕变晶界裂纹基本上是千H同的因此,其对)5差料运行寿命的影响与高温蠕变裂纹一一样.在发电厂工程中,台金钢帮头常在高温高压状态F应用金属在高温下运行,在温度和应力作用下,会发生缓慢的塑性变形,晶界上存在裂纹,会随着变形量的增大而扩展,加速断裂.原材有了晶界裂纹就会缩短寿命.现以无晶界裂纹材料运行中蠕变损伤积累的过程, 孔洞的发生和密度值的减小以及实际运行时衄来判断其寿命.前苏联曾对12XIM(相当于12CrlMoV)钢中孔洞大小与蠕变变形的关系作了研究,发现蒸汽管道钢管金属的蠕变损伤积累过程妊以蠕变的第二阶段形成0.05～0.2¨m的孔洞开姬的(用电镜观察),在蠕变的第二阶段出现1p,m~ 的孔洞,当孔嗣大小超过lllm时,则金属由蠕变的第=阶段向第三阶段过渡.因此,单从晶界裂纹的大小来看,材料的寿命已进入蠕变的第三阶段.但是晶界裂纹的大小只是一个因素,影响高温蠕变性能的因素有组织状态强度和塑性等.而剐投入运行的较少量晶界裂纹的弯头组织未球化,台金元素等成份分布均匀, 室温和高温机械性能超过标准值,其性能远优于进入蠕变第三阶段的性能.敢推测其相当于蠕变的第二阶段初的时闭较为焓当.有的专家认为,钢在高温发生蠕变的过程中,随着钢的变形量增加,钢中的空位聚集成孔洞并不断增大,可随之发生钢的密度减小.测量密度值有助于判断钢的蠕变过程中损伤积累的程度,从而判断其工作寿命.据我们测量,】0Cr-Mo910钢,原材密度值是7.6869g/em.,900.C,V≈2mm/min,拉伸变形量1O～25,晶界裂纹量从较少发展到较多,密度值变化为7.8611～7.8577~/cra.,高于实际运行的主汽管.6×10小时的密度俺7.8544g/cm.(1号管),7.g345g/Cm.(2号管).4.6×10小时时间约相当于蠕变的第:阶段初中期.披从密度值对比结果来看,也是大约相当于蠕变的第二阶段柳期.据1ii=f人及现代专家的经验,主汽管的一￡作对线路BY一300I:!型爆压管工艺的改进内容提要河南送更电公司李英明在对锏芯铝绞线的园形潼续管(BY一3ooQ型)进行轴向解剖检查时,发现接续管曲内届小钢管育明显冲沟.本文对产生冲淘的原因进行了分析并舟绍了防止呻沟所采取的改进措施一,问题发现河南送变电建设公司施工的商(商丘市)一永(永城县)220kV输电线路,全长105km.导线采用LGJQ-3oo.~分裂导线,导线直线管采用四平线路器材厂生产的BV一30OQ型.1993年2月按照有关规范进行连接后的握着强度试件试验其试验方法按照《架空电力线外爆压接施工工艺规程》SDJ276--9O要求进行.所有试件拉力强度全部符合并超过规程所要求值.81990N×95=77900N~g2000N).在对钢芯铝绞线的园形接续管(B~-3o0Q型)进行轴向解剖检查时,发现接续管的内层小钢管有明显冲淘二,改进措施为了提高施工质量,我们经过多次实验,采取以下措施消除了冲沟.1.将钢管保护套合拢处的3～4mm闽隙增加填充物.即采用铝带填充.铝条为lOOmm,厚1.5mm(正好等于保护套厚),宽等于台拢处的间隙3~4mm2.将原雷管在试件中间起爆,改为把雷管放到药包端头起爆,但注意雷管底部不要对准间隙缝,否则在放雷管处会出现凹坑.3.在放雷管的另一头,距管口l0W15mm以外缠一层长50~60mm的黑睦布,以防烧伤导线.经上述改进后的爆压试件进行轴向解剖t内部的尊线,钢管和铝管三者结合良好,消除了冲沟.三,原因分析在今年6月召开全国架奎电力线爆炸压接培训会上,大家一致认为铝管与钢管间有大最窀气,爆炸时形成高速气流,并且宅气量愈大, 高速气流对金属冲击愈严重,冲沟也就更明显. 窀隙的大小对冲沟形成是极为重要的圜素.根据上述分析:我们在商永输电线路爆炸睚接施工工艺中所采取的措施是完全正确的.寿命是1O～1.5×10小时,蠕变第一阶段的占总时间的15~20,第二阶段约占总时间25～35所以,根据晶界裂纹量的多少,及其对室温高温机械性能的影响,以及孔洞和密度的测定来判断,其寿命约减少15～40%参考文献[I]《火力发电厂商温叠属运行》,是非文酱,水利电出版社t1979年.(2]《高温金相学》,M.F.洛静斯基酱.科学出版社,I964年.(3]《金属塑性加工喊理》,陈森灿叶庆荣着.清华大学出版吐?199[年.]《盘属学及热处理》,大连工学院藕着,科学出版社一I975年.EPCVr1.15N0.43口。
金属学与热处理(哈尔滨工业大学_第二版)课后习题答案_附总复习提纲加习题
第六章1.试用多晶体的塑性变形过程说明金属晶粒越细强度越高、塑性越好的原因是什么？2.答：由Hall-Petch 公式可知，屈服强度σs 与晶粒直径平方根的倒数 d v2呈线性关系。
在多晶体中，滑移能否从先塑性变形的晶粒转移到相邻晶粒主要取决于在已滑移晶粒晶界附近的位错塞积群所产生的应力集中能否激发相邻晶粒滑移系中的位错源，使其开动起来，从而进行协调性的多滑移。
由τ=nτ0知，塞积位错数目n越大，应力集中τ越大。
位错数目n与引起塞积的晶界到位错源的距离成正比。
晶粒越大，应力集中越大，晶粒小，应力集中小，在同样外加应力下，小晶粒需要在较大的外加应力下才能使相邻晶粒发生塑性变形。
在同样变形量下，晶粒细小，变形能分散在更多晶粒内进行，晶粒内部和晶界附近应变度相差较小，引起的应力集中减小，材料在断裂前能承受较大变形量，故具有较大的延伸率和断面收缩率。
另外，晶粒细小，晶界就曲折，不利于裂纹传播，在断裂过程中可吸收更多能量，表现出较高的韧性。
2.金属材料经塑性变形后为什么会保留残留内应力？研究这部分残留内应力有什么实际意义？金属材料经塑性变形后为什么会保留残留内应力？研究这部分残留内应力有什么实际意义？答：残余内应力存在的原因1）塑性变形使金属工件或材料各部分的变形不均匀，导致宏观变形不均匀；2）塑性变形使晶粒或亚晶粒变形不均匀，导致微观内应力；3）塑性变形使金属内部产生大量的位错或空位，使点阵中的一部分原子偏离其平衡位置，导致点阵畸变内应力。
实际意义：可以控制材料或工件的变形、开裂、应力腐蚀；可以利用残留应力提高工件的使用寿命。
3.何谓脆性断裂和塑性断裂，若在材料中存在裂纹时，试述裂纹对脆性材料和塑性材料断裂过程中的影响。
答：塑性断裂又称为延性断裂，断裂前发生大量的宏观塑性变形，断裂时承受的工程应力大于材料的屈服强度。
在塑性和韧性好的金属中，通常以穿晶方式发生塑性断裂，在断口附近会观察到大龄的塑性变形痕迹，如缩颈。
金属和陶瓷材料的晶界结构与力学性能
金属和陶瓷材料的晶界结构与力学性能金属和陶瓷是现代工业中广泛使用的材料。
它们在各种领域中发挥着重要的作用，如建筑、汽车、电子等。
然而，金属和陶瓷材料的晶界结构对其力学性能有着重要影响。
本文将探讨金属和陶瓷材料中的晶界结构以及其与力学性能之间的关系。
晶界是指相邻晶体之间的界面。
晶界通常由原子或离子排列的不连续性引起。
在金属中，晶界通常由原子的排列方式不同引起，例如晶格错位或位错。
而在陶瓷材料中，晶界可能由于氧化物的形成或晶体生长的不完整性引起。
晶界结构的不同会导致金属和陶瓷材料具有不同的力学性能。
首先，晶界可以影响材料的强度。
晶界的存在会导致晶体中的应力集中，从而引起晶界的易损耗。
而且，晶界中的原子或离子排列通常不如晶体完整，这使得晶界成为首要的位错运动路径。
因此，晶界的结构对材料的强度和韧性有着重要影响。
其次，晶界还可以影响材料的断裂行为。
在受力过程中，晶体中的位错通常会从晶界开始运动。
晶界的不同结构可能会导致位错在晶体中的传播路径不同，进而影响材料的断裂方式。
例如，某些晶界结构可能更易形成裂纹，并引起材料的脆性断裂。
因此，晶界结构对材料的断裂行为具有直接影响。
此外，晶界还对材料的晶粒生长和再结晶过程有着重要影响。
晶界的能量较高，因此在晶体的生长过程中，晶界可以作为晶粒生长的起始点或边缘。
晶界结构的不同可能会影响晶体的生长速率和晶粒的大小分布。
在再结晶过程中，晶界的形成和消亡对材料的晶粒细化和再结晶行为有着重要的调控作用。
由于晶界结构与力学性能之间的密切关系，一些研究者致力于通过调控晶界结构来改善金属和陶瓷材料的性能。
例如，通过添加合适的合金元素或控制热处理条件，可以改变金属材料中的晶界结构，从而提高其强度和韧性。
在陶瓷材料中，通过控制晶体生长的速率和条件，可以调控晶界结构，从而改善断裂行为和力学性能。
总而言之，金属和陶瓷材料中的晶界结构与其力学性能之间存在紧密的联系。
晶界结构对材料的强度、断裂行为、晶粒生长和再结晶等方面具有重要影响。
