线切割机床的高频电源常见故障分析与维修

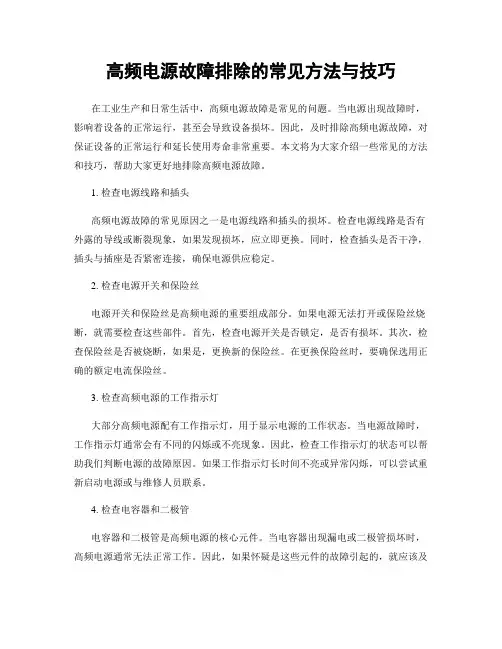

高频电源故障排除的常见方法与技巧
高频电源故障排除的常见方法与技巧在工业生产和日常生活中，高频电源故障是常见的问题。
当电源出现故障时，影响着设备的正常运行，甚至会导致设备损坏。
因此，及时排除高频电源故障，对保证设备的正常运行和延长使用寿命非常重要。
本文将为大家介绍一些常见的方法和技巧，帮助大家更好地排除高频电源故障。
1. 检查电源线路和插头高频电源故障的常见原因之一是电源线路和插头的损坏。
检查电源线路是否有外露的导线或断裂现象，如果发现损坏，应立即更换。
同时，检查插头是否干净，插头与插座是否紧密连接，确保电源供应稳定。
2. 检查电源开关和保险丝电源开关和保险丝是高频电源的重要组成部分。
如果电源无法打开或保险丝烧断，就需要检查这些部件。
首先，检查电源开关是否锁定，是否有损坏。
其次，检查保险丝是否被烧断，如果是，更换新的保险丝。
在更换保险丝时，要确保选用正确的额定电流保险丝。
3. 检查高频电源的工作指示灯大部分高频电源配有工作指示灯，用于显示电源的工作状态。
当电源故障时，工作指示灯通常会有不同的闪烁或不亮现象。
因此，检查工作指示灯的状态可以帮助我们判断电源的故障原因。
如果工作指示灯长时间不亮或异常闪烁，可以尝试重新启动电源或与维修人员联系。
4. 检查电容器和二极管电容器和二极管是高频电源的核心元件。
当电容器出现漏电或二极管损坏时，高频电源通常无法正常工作。
因此，如果怀疑是这些元件的故障引起的，就应该及时检查和更换。
需要注意的是，更换电容器和二极管时，要选择与原件参数相同的元件。
5. 检查高频电源的散热系统高频电源工作时会产生热量，散热系统的正常工作对于保持电源稳定非常重要。
因此，定期检查散热风扇是否清洁，是否正常运转。
另外，检查是否有堵塞的散热孔，如果有，应该及时清理。
保持散热系统的畅通，可以有效地防止高频电源因过热而发生故障。
6. 寻找专业维修人员的帮助如果通过以上方法和技巧仍无法解决高频电源的故障，建议寻找专业的维修人员帮助进行排除。
线切割高频电源使用方法及常见故障...
线切割高频电源使用方法及常见故障...一、高频电源使用方法电火花线切割加工是利用电火花放电对导电材料产生电蚀现象实现加工的，是电、热和流体动力综合作用的结果。
在火花放电过程中，脉冲电压是产生电火花放电的必要条件，而高频电源就是产生脉冲电压的一个大功率高频脉冲信号源，是数控线切割机床中的一个重要组成部件，在使用中要学会正确调节各个参数。
（一）调节原则1、工件高度为50mm左右，钼丝直径在0.16mm时，切割加工时，一般置“电压调整”旋钮2档，“脉冲幅度”开关接通1+2+2级，“脉宽选择”旋钮3档，“间隔微调”旋钮中间位置，切割电流稳定在2.0A左右（不同高度工件详见“切割参数选择表”）。
2、进给速度（由控制器选定）选定：在确定电压、幅度、脉宽、间隔后，先用人为短路的办法，测定短路电流，然后开始切割，调节控制器的变频档位和跟踪旋钮等，使加工电流达到短路电流的70~75%为最佳。
3、在切割加工时，各个状态的切换尽量在丝筒换向或关断高频时进行，且不要单次大幅度调整状态，以免断丝。
4、新换钼丝刚开始切割时，加工电流选择正常切割电流的三分之一至三分之二，经十来分钟切割后，调至正常值，以延长钼丝使用时间。
（二）短路电流测试置“电压调整”旋钮2档，“脉冲幅度”开关接通1+2+2，“脉宽选择”旋钮3档，“间隔微调”旋钮中间位置，用较粗导线短路高频输出端（上线臂前端靠上导轮的一块钨钢是高频输出负极，工作台上沿是高频输出正极），开高频电源，开丝筒电机，开控制器高频控制开关，此时高频电源电流表指示约为2.8A（三）各个参数的选择1、工作电压的选择操作方法：旋转“电压调整”旋钮，可选择70~110V的加工电压，分为三档，电压表指示值即为加工电压值。
选择原则说明：高度在50mm以下的工件，加工电压选择在70V，即第一档；高度在50mm~150mm的工件，加工电压选择在90V，即第二档；高度在150mm以上的工件，加工电压选择在110V，即第三档。
数控电火花线切割机床常见电气故障及排除方法
数控电火花线切割机床常见电气故障及排除方法摘要：本文以DK7730为例，介绍了数控电火花线切割机床在加工过程中经常出现的电气故障，分析了各种故障可能出现的原因，并针对各种电气故障给出了行之有效的排除方法。
实践证明这些方法能有效地提高故障产生后的解决效率和处理质量，对其它线切割机床的电气故障排查及处理也具有普遍意义。
关键词：线切割；电气故障；排除0 引言数控电火花线切割机床是利用电火花原理，将工件与加工工具作为极性不同的两个电极，作为工具电极的金属丝（铜丝或钼丝）穿过工件，由计算机按预定的轨迹控制工件的运动，通过两电极间的放电蚀除材料来进行切割加工的一种新型机床。
由于线切割的工作环境非常恶劣，工作液的腐蚀性比较强，机床内又容易进水，从而使得机床电器容易老化，电气故障率非常高。
所以，对其线切割加工过程中经常出现的电气故障现象、发生原因及相应的处理方法进行分析具有普遍意义。
1 DK773O电气系统组成及工作过程DK77系列数控线切割机床应用广泛，具有高速走丝线切割机床的代表性。
以DK7730为例，其机床电器主要包括机床强电板、走丝电机M1 、冷却泵电机M2 、X，Y步进电机、U，V步进电机以及步进信号限流电路等主要部分。
其中，机床强电板利用中间继电器KA的触点来控制机床其他电器的运转，并采用熔断器FU做保护。
贮丝筒的运动由走丝电机M1带动，固定线架、可调线架机床只有X、Y两个拖板，分别由X、Y两个步进电机带动。
如果是锥度机床则由X、Y、U、V四个拖板，分别由X、Y、U、V四个步进电机带动。
DK7730电气控制原理图如图1所示。
2 常见电气故障分析及排除方法现就DK7730数控线切割机床一些常见的电气故障现象、原因及处理方法分析如下：2．1 故障现象：走丝电机M1不正常工作2．1．1 故障现象：M1不能正转启动原因及故障排除(在断电情况下检修)：a．SB5、SB6或KA4的触点接触不良。
采用电阻测量法，用万用表检测SB5两端电阻，若接近零则完好，若接近无穷大，则紧固或更换，同理检测KA4的触点。
线切割机床常见故障与维修
线切割机床常见故障与维修由于我是做线切割的部门主管,有很多时候,机床出现故障,不方便请维修人员前来维修,时间上来不及,夜班的时候,机床不在保修期内,维修费用比较贵,所以有些时候还是自己动手修,下面介绍一些常见的故障与维修:故障现象可能原因排除方法1.贮丝筒不换向，导致机器总停行程开关SQ3或SQ2损坏换行程开关SQ3或S Q2。
2.贮线筒在换向时常停转。
1.电极线太松；2.断丝保护电路故障。
1.紧电极丝；2.换断丝保护继电器。
3.丝筒不转（按下走丝开按钮SB1无反应）。
1.外电源无电压；2.电阻R1烧断；3.桥式整流器VC损坏，造成保险丝FU1熔断。
1.检查外电源并排除；2.更换电阻R1；3.更换整流器VC，保险丝FU1。
4.丝筒不转（走丝电压有指示且较正常工作时高）。
1.碳刷磨损或转子污垢；2.电机M电源进线断。
1.更换碳刷、清洁电机转子；2.检查进线并排除。
5.工作灯不亮。
保险丝FU2断更换保险丝FU2。
6.工作液泵不转或转速慢。
1.液泵工作接触器KM3不吸合；2.工作液泵电容损坏或容量减少；1.按下SB4，KM3线包二端若有115V电压，则更换KM3，若无115V电压，检查控制KM3线包电路；2.换同规格电容或并上一只足够耐压的电容7.高频电源正常，走丝正常，无高频火花（模拟运行正常切割时不走）。
1.若高频继电器K1不工作，则是行程开关SQ3常闭触点坏；2.若高频继电器K1能吸合，则是高频继电器触点坏或高频输出线断。
1.换行程开关SQ3；2.换高频继电器K1，检查高频电源输出线，并排除开路故障。
数控线切割高频脉冲电源故障的诊断与维修
二 、线路运行 中的振动 现状 分析 在架 空 输 电统 线 路运 行 中 ，受风 致 导线
振 动引起 的事 故最多 。主要形式有这 样几种振 动 ，风力微风 时导致 高频 微幅的导线振 动ｉ在 风 力稍大时 导致的 中等振 幅次档距 的振 动的产 生 。根据频率 和振幅 的不 同，导线风 致振动分 为以下三种 ：高频微 幅的微风振动 、中频 中幅 的次档距振 荡和低频大振 幅的舞动 以上三种风 致 振动 的频率 、振幅的对 比。
一
（ 三 ）提高 导线 自身的防振 能力 在导线施工 中，对于导线 的质量 要十分的 注 意 ，应 当选 择那些质 量较好 ，耐用 的且附合 施 工要求 的导线 ，还可 以选择那些抗疲 劳强度 极高的导线 安装护线条 以及 阻尼 间隔棒等防护 措 施，来提高导线 自身 的防振 能力 。 （ 四 ）如何减少振动 的能量 要想 办法减 少振动 引起 的能量 ，采取安装 防振器和 阻尼 线 ，采用 自阻尼的导线等 方式 ， 以此 来 多吸 收 振动 引起 的能量 ， 降低 振 动强 度 ，也会减少振动引发事故发生 。 三 、防止或减轻导 、地线振动 的措施 （ 一 ）降低 导、地 线的平 均运行张力 由于微 风 振动 的频 率 过快 ，几乎 每 天都 有 ，容 易使导、地线发 生疲劳断股 故障，要减 小导线 的运 行张力 ，以达到减少振动 带来的危 害；采用 自 然 坏境防止 导线振动尽量避 开或减 少容易 引起振 动 的因素 ：如线路选择在 微风 区 域 ，或 出现 较少 均 匀风 速 的 区域 ，但 这不 易 实现防振措施 还可采取 安装护线条 、阻尼间隔 棒 、防振锤、阻尼线等措施 。 １ ． 安装护线条 安装护线条 导线是悬垂线夹缠 上一层专用 的护线条 ）措施 ，以达 到防止或减少振 动的危 害护线条采用 高强度 、弹性好的铝合金 制作 ， 采 用柔索软横担 、偏心 导线 、预交式线 夹等。 线 夹的转动部 分应灵活 ，出 口处的 曲率 小些会 改善线夹 的而振 性能 ，工作 中经常用 的是采用 压缩 性而张线夹 ，可改善线 夹出 口处 曲率 及加 固装置 。安装 护线条 的减振 效果不如安 装防振 锤 、阻尼线好 ，但 比较容 易做得到 ，也起 到了 定 的作用 。 ２ ． 安装阻尼间隔棒 在 分 裂 导线 的 时候 ， 由于 各导 线 问应 保 留一 定 的间 隔 ，所 以导 线在 经 过分 离 的过 程 中，会 产生相互 鞭击 ，从而容 易造成导线 的损 伤 ，在安装阻尼 间隔棒 以后 ，能够最大程度 的 防导 线受到鞭击 的损伤 。间隔棒分阻尼 型和非 阻尼 型这样两种 型号，在不 同的情况下 ，对 于 间隔棒的选择 ，要根据实 际情 况来进行选 择， 对于场 地平坦开 阔地 区 ，比如平原 、沼泽地 、 丘 陵及横跨河流 、湖 泊 、海 峡这类地 区要 分裂 导线 ，导线的输 电线路就得采 用安装阻尼 型间 隔棒 ，来增强输 电线路 自身 的阻尼作用 ，防止 导线 受损 ，因此 会降低振动对 导线 的危害 。在 安装 的过程 中，阻尼型 间隔棒 应采用不等距 安 装 ，这样使各个 次档距 的振 动频率不 同，互相 干 扰 ，从 而达 到 减弱 或 消除 振 动对 导线 的危 害。 ３ ． 安装 防振锤、阻尼线 防振 锤在线路 防振 中运用最为广泛 ，从上

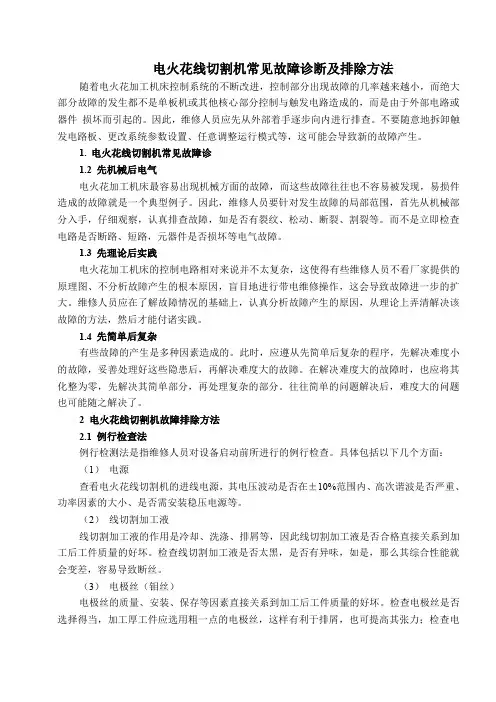

电火花线切割机常见故障诊断及排除方法.doc
电火花线切割机常见故障诊断及排除方法随着电火花加工机床控制系统的不断改进，控制部分出现故障的几率越来越小，而绝大部分故障的发生都不是单板机或其他核心部分控制与触发电路造成的，而是由于外部电路或器件损坏而引起的。
因此，维修人员应先从外部着手逐步向内进行排查。
不要随意地拆卸触发电路板、更改系统参数设置、任意调整运行模式等，这可能会导致新的故障产生。
1.电火花线切割机常见故障诊1.2 先机械后电气电火花加工机床最容易出现机械方面的故障，而这些故障往往也不容易被发现，易损件造成的故障就是一个典型例子。
因此，维修人员要针对发生故障的局部范围，首先从机械部分入手，仔细观察，认真排查故障，如是否有裂纹、松动、断裂、割裂等。
而不是立即检查电路是否断路、短路，元器件是否损坏等电气故障。
1.3 先理论后实践电火花加工机床的控制电路相对来说并不太复杂，这使得有些维修人员不看厂家提供的原理图、不分析故障产生的根本原因，盲目地进行带电维修操作，这会导致故障进一步的扩大。
维修人员应在了解故障情况的基础上，认真分析故障产生的原因，从理论上弄清解决该故障的方法，然后才能付诸实践。
1.4 先简单后复杂有些故障的产生是多种因素造成的。
此时，应遵从先简单后复杂的程序，先解决难度小的故障，妥善处理好这些隐患后，再解决难度大的故障。
在解决难度大的故障时，也应将其化整为零，先解决其简单部分，再处理复杂的部分。
往往简单的问题解决后，难度大的问题也可能随之解决了。
2 电火花线切割机故障排除方法2.1 例行检查法例行检测法是指维修人员对设备启动前所进行的例行检查。
具体包括以下几个方面：（1）电源查看电火花线切割机的进线电源，其电压波动是否在±10%范围内、高次谐波是否严重、功率因素的大小、是否需安装稳压电源等。
（2）线切割加工液线切割加工液的作用是冷却、洗涤、排屑等，因此线切割加工液是否合格直接关系到加工后工件质量的好坏。
检查线切割加工液是否太黑，是否有异味，如是，那么其综合性能就会变差，容易导致断丝。
线切割机床电气故障与处理方法
1.检查进线电压幅值及波动情况，应在正常范围以内，否则改善电源质量
2.检查FU保险器是否熔断，若熔断则要检查刹车二极管是否击穿，若击穿则更换后再更换保险管
3.检查导电块并清洗干净，检验熔断保护作用，取下下导电块上面的的导线；启动机床，若启动则证明断丝保护不起作用；检查清洗导电块及检查电路
对地绝缘应051m?检查保险瓷座瓷座里的接触铜片电弧腐蚀太大导电性丌好更换瓷座或者用刀把瓷座里的铜片刮刮走丝电机异常走丝电机突然停止可能三相波动太大或者电压太低走丝电机没有刹车可能保险器熔断或者二枀管被击穿断丝保护丌起作用可能使用时间过长导电块过脏造成导电块不机床绝缘被破坏模式开关在关状态机床丌能启动可能是接触丌良或断丝保护开关电路发生故障检查进线电压幅值及波动情况应在正常范围以内否则改善电源质量检查fu保险器是否熔断若熔断则要检查刹车二枀管是否击穿若击穿则更换后再更换保险管检查导电块并清洗干净检验熔断保护作用取下下导电块上面的的导线
2.检查急停按钮是否按下，恢复按下应有控制电压，KA接触器常开触点自锁，行程开关SQ1和SQ2触点控制运丝中机正，反转向，检测触点及闭合状态
3.检查三相电场通过接触器通入电机，检查电机绕组是否有短路，断路点，若无则检查电机绝缘，相间绝缘和对对绝缘小于规定值时应更换电机
若有，则进行处理，还要进行绝缘测量后，再通电试运行。对地绝缘应≥0.5~1MΏ
4.检查机床内部保险更换保险
5.检查保险瓷座，瓷座里的接触铜片电弧Байду номын сангаас蚀太大导电性不好，更换瓷座或者用刀把瓷座里的铜片刮刮
走丝电机异常
1.走丝电机突然停止可能三相波动太大或者电压太低
2.走丝电机没有刹车，可能保险器熔断或者二极管被击穿
数控线切割机床高频电源的故障维修
方波 ，晶体 振 荡 电路 是 高频 电源 的核 心 部 分 ；断 高
频 控 制 电路 如 图２ 示 ，它 控 制 信 号 的输 出 ；功 放 Ｎ 板 采 用 １ ６ ０ 为功 率 输 出管 ，把 信 号放 大后 加 到 ＲＦ ３ 作 钼 丝上 ，从 而 町 以进 行 产 品加 工 。
属 十 ： 触 加 Ｊ 。在正 常加 ＿ 时 ，电 极 丝接 高 频 电 接 ［ 源 负极 ，上件 接 高 频 电 源正 极 ， 当高 频 电 源发 出 一
现 断 丝 、尢 高 频 等现 象 。本 文 从 工 作原 理 出发 ，就
故 障及 维 修 作 以 卜 绍 。 介
１ 线切 割加 工原理 ．
电火 花 线 ｔ 割 是 在 电极 丝 和 工件 间施 加 电压 ， Ｊ Ｊ
使 电 压击 穿 『 隙 产 生 火 花放 电的 一 加 工 方法 ，它 日 Ｊ 种
有 没 有 闭 合 ；功 率 选 择 开 关 、脉 冲 调 节 开 关 （ 图 见 静 压 磨 头 自备 的 专 用油 箱 进 行 压 力 冲冼 （ 箱 二 级 油
检查轴与瓦端面的贴合情况，并可视二者的贴合情况
作微 量配研 、整型及 抛光 。 ⑤对 相关零 件 作预清 洗 ， 测量 已修 磨加 工过的 主轴 凸台 厚度 ，对主 轴后轴 向静 压腔 隔环进 行 配磨 ，保 留装 配后 间隙０ ４ ． ｍ ． －０ ５ ｍ。 ０ ０
（ ）核 对 各 轴 极 限 开 关 在 诊 断 画 面 中显 示 无 ３ 误 ，在 轴 移 动 中手 动 压 下 极 限 开关 未 起 作 用 ，修 改 Ｐ Ｃ 数２ ０ Ｌ 参 ０ 的ＭＯ 位 为０ Ｔ ，取 消 不 检查 硬 限 位 ，再
开 动各 轴 试过 无误 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线切割机床的高频电源常见故障分析与维修1．电压表无电压指示(1) 4A保险丝烧断，整流桥或线路短路。
(2)电压选择开关接触不良或断线。
(3)整流桥损坏开路。
(4)高频电流表内部开路。
2．有加工电压，无高频输出(1)用粗导线在高频输出接线柱处短路，若有电流，则为高频输出线开路；若无电流，则为制回路故障（高频继电器不吸合）或脉冲电源故障（高频继电器吸合
1．电压表无电压指示
(1) 4A保险丝烧断，整流桥或线路短路。
(2)电压选择开关接触不良或断线。
(3)整流桥损坏开路。
(4)高频电流表内部开路。
2．有加工电压，无高频输出
(1)用粗导线在高频输出接线柱处短路，若有电流，则为高频输出线开路；若无电流，则为制回路故障（高频继电器不吸合）或脉冲电源故障（高频继电器吸合）。
(2)高频继电器触点接触不良。
(3)振荡电路故障，无脉冲信号。
(4)脉冲宽度或脉冲间隔选择为0，或者选择开关损坏。
3．加工电流异常增大
(1) VMOS功率管损坏。
逐个接通功率输出开关，便可找到对应电流偏大的功率管，并更换之。
(2)振荡电路故障，脉冲信号占空比变大。
(3)并接在高频电源输出端的反向二极管被击穿。
(4)控制器的取样变频电路故障。
4．注意事项
(1)脉冲电源内部装有一只轴流风机，注意经常检查、清洁，确保运行正常，否则可能因通风不良损坏功率管。
(2)为了减少高频输出损耗，提高生产率，电源应离机床越近越好，高频接线宜短、粗。
(3)因加工时变换参数易造成断丝，所以变换参数要在钼丝筒换向时快速地进行。
(4)加工时，脉冲电源参数的选择，应参阅所附切割规范表。
