圆柱体压缩过程模拟
圆柱体压缩过程模拟
实验名称圆柱体压缩过程模拟实验课程材料成型计算机模拟指导教师专业班级姓名学号2012年5月6日实验一 圆柱体压缩过程模拟1 实验目的与内容1.1 实验目的进一步熟悉AUTOCAD 或PRO/E 实体三维造型方法与技艺，掌握DEFORM 软件的前处理、后处理的操作方法与技能，学会运用DEFORM 软件分析压缩变形的变形力学问题。
1.2 实验内容运用DEFORM 模拟如图1所示的圆柱坯压缩过程。
（一）压缩条件与参数锤头与砧板：尺寸200×200×20mm ，材质DIN-D5-1U,COLD ，温度室温。
工件：材质DIN_CuZn40Pb2，尺寸如表1所示，温度室温。
（二）实验要求砧板工件锤头图1 圆柱体压缩过程模拟（1）运用AUTOCAD或PRO/e绘制各模具部件及棒料的三维造型，以stl格式输出；（2）设计模拟控制参数；（3）DEFORM前处理与运算；（4）DEFORM后处理，观察圆柱体压缩变形过程，载荷曲线图，通过轴对称剖分观察圆柱体内部应力、应变及损伤值分布状态；（5）比较方案1与2、3与4、1与3和2与4的模拟结果，找出圆柱体变形后的形状差别，说明原因；（6）提交分析报告（纸质和电子版）、模拟数据文件、日志文件。
2 模拟控制参数的设计与选择在整个模拟过程中，设定总步长为100，每10步保存一次，当变形体的网格尺寸为最小边界长度的三分之一时停止，即为1.27cm；3 实验过程3.1工模具及工件的三维造型根据给定的几何尺寸，运用AUTOCAD或PRO/E分别绘制坯料、锤头和砧板的几何实体，文件名称分别为workpiece，topdie，bottomdie，输出STL格式。
3.2 压缩过程模拟3.2.1 前处理建立新问题：程序→DEFORM6.1→File→New Problem→Next→在Problem Name栏中填写“Forging”→ Finish→进入前处理界面。
Deform实验报告镦粗报告.pptx
d. 设定 Bottom Die 的 General，其中设定 Object Type 为 Rigid， Assign Temperature 为 200；
e. 设定 Simulation Control 中的 Units 为 SI，Step 中的 Starting Step Number 为-1, Number of Simulation Steps 为 40，Step Increment to Save 为 1， Primary Die 为 Top Die ,With Constant Die Displacement 为 1in.，然后点击 OK 。
第二组数据:
13
第三组数据:
14
第四组数据:
15
5）最大应力分布（抓取6步） 第一组数据:
第二组数据:
16
第三组数据:
17
第四组数据:
18
4实验小结
答： 通过1、2、3、4的变形可以看出，1和3没有在压缩的过程中是属于均
匀的变形过程，而2和4由于存在摩擦力，出现了不均匀的变形，圆柱体四 周出现鼓形轮廓。圆柱体在镦粗时除了受到变形工具的压缩力外，在断面 接 触处有摩擦力作用，摩擦力阻碍金属质点横向流动，使得圆柱体产生鼓 形。 对比2和4可知，2比4出现的鼓形更为明显。
实验报告
实验名称 __ __ _ 实验课程
EFORM-3D镦粗仿真实验 锻造工艺及模具设计
指导教师 ______________ _
专业班级 __________

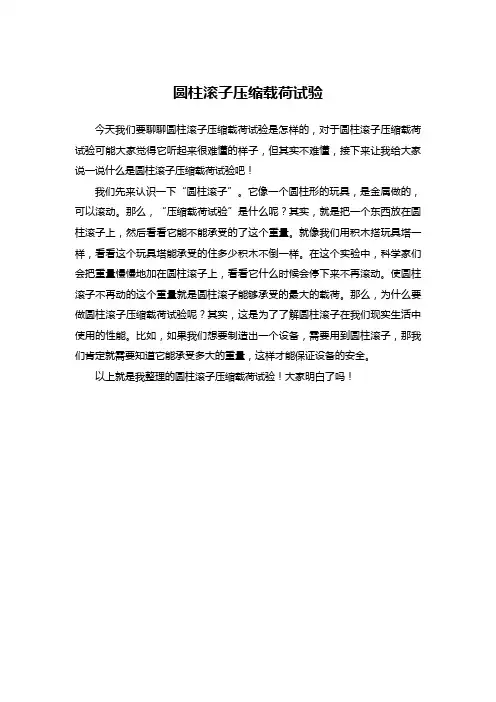

圆柱滚子压缩载荷试验
圆柱滚子压缩载荷试验
今天我们要聊聊圆柱滚子压缩载荷试验是怎样的，对于圆柱滚子压缩载荷试验可能大家觉得它听起来很难懂的样子，但其实不难懂，接下来让我给大家说一说什么是圆柱滚子压缩载荷试验吧！
我们先来认识一下“圆柱滚子”。
它像一个圆柱形的玩具，是金属做的，可以滚动。
那么，“压缩载荷试验”是什么呢？其实，就是把一个东西放在圆柱滚子上，然后看看它能不能承受的了这个重量。
就像我们用积木搭玩具塔一样，看看这个玩具塔能承受的住多少积木不倒一样。
在这个实验中，科学家们会把重量慢慢地加在圆柱滚子上，看看它什么时候会停下来不再滚动。
使圆柱滚子不再动的这个重量就是圆柱滚子能够承受的最大的载荷。
那么，为什么要做圆柱滚子压缩载荷试验呢？其实，这是为了了解圆柱滚子在我们现实生活中使用的性能。
比如，如果我们想要制造出一个设备，需要用到圆柱滚子，那我们肯定就需要知道它能承受多大的重量，这样才能保证设备的安全。
以上就是我整理的圆柱滚子压缩载荷试验！大家明白了吗！。
2023年中考物理第一模拟考试卷01(解析版)
2023年中考第一模拟考试卷01（解析版）初中物理（考试时间：90分钟试卷满分：100分）第Ⅰ卷选择题一．选择题（本题共16小题，每小题2分，共32分。
在每小题给出的四个选项中，只有一项是符合题目要求的）1．如图所示，某校八年级同学正在举行升旗仪式。
由图及日常生活经验，可以推断，该校旗杆的高度约为（）A．4m B．7m C．10m D．12m【答案】B。
【解答】解：中学生的身高在170cm左右，由图知，旗杆的高度接近中学生身高的4倍，所以在7m左右，故B正确，ACD错误。
故选：B。
2．“熄灯一小时，低碳你我行”。
熄灯后，小亮利用黑暗的环境，用手电筒做了有趣的物理实验——手影。
下列成语描述的光学现象中，与“手影”形成原理相同的是（）A．杯弓蛇影B．立竿见影C．镜花水月D．海市蜃楼【答案】B。
【解答】解：“手影”形成原理是光在同种均匀介质中沿直线传播；A、杯弓蛇影，属于平面镜成像，是由光的反射形成的，故A错误；B、立竿见影，是由光的直线传播形成的，故B正确；C、镜花水月，属于平面镜成像，是由光的反射形成的，故C错误；D、海市蜃楼，是由光的折射形成的，故D错误。
故选：B。
3．如图甲是0～10℃范围内水的密度随温度变化的图象。
图乙是用玻璃瓶、水和细管制作的一个“水温度计”。
用此“水温度计”测量温度，下列说法正确的是（）A．当水的密度为0.9999g/cm3时，其温度一定为1℃B．温度为4℃时“水温度计”中水的体积最大C．温度从0℃上升至10℃过程中，“水温度计”中水的质量先变大后变小D．温度从0℃上升至10℃过程中，“水温度计”细管中的水柱先降低后升高【答案】D。
【解答】解：A、当水的密度为0.9999g/cm3时，其温度不一定为1℃，故A错误。
B、温度为4℃时“水温度计”中水的密度最大，体积最小，故B错误。
C、温度从0℃上升至10℃过程中，“水温度计”中水的质量不变，故C错误。
D、温度从0℃上升至10℃过程中，水的密度先变大，然后变小，故“水温度计”细管中的水柱先降低后升高，故D正确。
小雷诺数下圆柱绕流数值模拟
小雷诺数下圆柱绕流数值模拟
小雷诺数下圆柱绕流数值模拟是一种常用的研究绕流流动特性的方法。
它是一种基于小雷诺数下流体运动的数值模拟，用于研究圆柱体绕流的结构及其流动特征。
小雷诺数下圆柱绕流数值模拟的基本思想是，利用小雷诺数的概念，通过模拟圆柱体的绕流流动特性，求得其相应的流速、压力、温度等各种流动参数。
小雷诺数的定义是在恒定的空气压力下，流体的绕流流动速度和其局部粘性系数之比，其值与空气压力以及温度有关。
圆柱绕流数值模拟主要分为三个步骤：（1）建立基本流场模型，确定模型空间的尺寸和流体的流动参数；（2）使用计算流体力学（CFD）技术计算圆柱体绕流流动的模拟结果；（3）分析模拟结果，确定圆柱体绕流流动的特性以及绕流流动的特性参数。
小雷诺数下圆柱绕流数值模拟是一种有效的研究圆柱体绕流流动特性的方法。
它可以用来模拟圆柱体绕流流动的特性，并及时获取流动参数，从而更好地分析绕流流动特性，为设计提供参考依据。
Gleeble热模拟实验
• Gleeble高温拉伸试验是研 究材料热塑性最常用的方 法。
• 通过Gleeble高温拉伸试验， 可得知材料的高温力学性 能，如不同成分钢种的塑 性温度区间，不同温度下 材料的抗拉强度、屈服强 度，以及其零强度与零塑 性温度，热塑性与温度、 热历程、冷却速率、应变 速率等的关系。
热塑性拉伸试验时，高温力学性能的评定指标主要是断面 收缩率和强度极限。
– 断面收缩率：以试样拉伸前后的断面收缩率Ra作为衡量其高温热
塑性的指标，Ra的计算方法见下式。
Ra=
D02 D12 D02
100%
式中 Ra—断面收缩率，%； D0—试样原始直径，mm； D1—试样拉断后直径，mm。
反馈信号 极性相反 计算机信号
实际温度=程序温度，合成为零
程序温度＞反馈温度→提供变化了的触发脉冲宽度→加宽可 控硅导通角→增加输出电流→加热
冷却
冷却系统：试样与夹具的接触传导、喷水（喷气）急冷装置 。
冷却速率影响因素：试件的材质 、试件的尺寸、夹头材料、
试样的自由跨度。
Gleeble试样夹持装置示意图
机械系统由高速伺服阀控制的液压驱动系统、力传递机械 装置以及力学参数的测量与控制系统所组成。
位移检测计 负载传感器 应变检测计
反馈信号 程序信号
差值放大
控制回路
例：若选择位移检测计的输出为反馈信号，那么试样的位移将随计 算机程序的给定值而变化，也就是说，由于采用了闭环控制系统， 反馈信号将与给定信号不断追随比较直到相等为止。
高温拉伸试验热历程图
• 铃木等人系统地研究了铝 镇静低碳钢的高温塑性变 化曲线，发现了三个低塑
性区，如左图所示。
Ⅰ区（Tm～1200℃）：在高于1300℃时，由于晶界开始初熔导 致塑性陡降，此温度区间塑性的降落与应变速度关系不大；
材料的压缩实验原理
材料的压缩实验原理
材料的压缩实验是一种常用的材料强度测试方法，通过施加外力使材料受到压缩，然后测量材料的应变与应力之间的关系，以评估材料的强度和变形性能。
实验过程中，首先需准备待测试的材料样本，通常是均匀且具有一定长度的柱状或立方体形状。
样本的尺寸和形状根据实验目的和要求而定，常见的有圆柱、正方体等。
然后，将待测试的材料样本放置到试验设备中，并施加一个持续的垂直压力。
压力的大小可根据材料的性质和实验要求进行调整。
在施加压力的过程中，记录下材料的长度变化和应力值。
通过对实验过程中测得的数据进行分析，即材料的应变与应力关系曲线，可以得到材料的压缩强度、弹性模量等重要参数。
压缩强度表示材料能够承受的最大压力，而弹性模量则表示材料在弹性阶段内的应力变化率。
此外，压缩实验还可以用于研究材料的变形行为和失效机制。
例如，通过观察样本在压力下的断裂方式和表面形貌，可以推断出材料的破坏模式和强度衰减过程。
综上所述，材料的压缩实验是一种重要的材料强度测试方法，能够评估材料的强度和变形性能，并为材料设计和工程应用提供有力的依据。
DEFORM实验报告
铜陵学院课程实验报告实验名称圆柱体压缩过程模拟实验课程材料成型计算机模拟指导教师张金标. 专业班级10 材控（2）姓名孟来福学号 1 0 1 0 1 2 1 0 5 82013年05月14日实验一 圆柱体压缩过程模拟1 实验目的与内容1.1 实验目的进一步熟悉AUTOCAD 或PRO/E 实体三维造型方法与技艺，掌握DEFORM 软件的前处理、后处理的操作方法与热能，学会运用DEFORM 软件分析压缩变形的变形力学问题。
1.2 实验内容运用DEFORM 模拟如图1所示的圆柱坯压缩过程。
（一）压缩条件与参数锤头与砧板：尺寸200×200×20mm ，材质DIN-D5-1U,COLD ，温度室温。
工件：材质DIN_CuZn40Pb2，尺寸如表1所示，温度室温。
（二）实验要求砧板工件锤头图1 圆柱体压缩过程模拟（1）运用AUTOCAD或PRO/e绘制各模具部件及棒料的三维造型，以stl格式输出；（2）设计模拟控制参数；（3）DEFORM前处理与运算（参考指导书）；（4）DEFORM后处理，观察圆柱体压缩变形过程，载荷曲线图，通过轴对称剖分观察圆柱体内部应力、应变及损伤值分布状态；（5）比较方案1与2、3与4、1与3和2与4的模拟结果，找出圆柱体变形后的形状差别，说明原因；（6）提交分析报告（纸质和电子版）、模拟数据文件、日志文件。
2 实验过程2.1工模具及工件的三维造型根据给定的几何尺寸，运用AUTOCAD或PRO/E分别绘制坯料、锤头和砧板的几何实体，文件名称分别为workpiece，topdie，bottomdie，输出STL格式。
2.2 压缩过程模拟2.2.1 前处理建立新问题：程序→DEFORM5.03→File→New Problem→Next→在Problem Name栏中填写“Forging”→ Finish→进入前前处理界面；单位制度选择：点击Simulation Conrol按钮→Main按钮→在Units栏中选中SI （国际标准单位制度）。
