空压机呼吸阀改造说明
【专业知识】呼吸阀工作原理和维修保养
【专业知识】呼吸阀的工作原理和维修保养【学员问题】呼吸阀的工作原理和维修保养？【解答】呼吸阀的阀体能承受0.2Mpa 的水压，无渗透和变形现象。
呼吸阀耐低温性能在空气相对湿度大于70%，最低温度为 - 30℃时，经过 24 小时的冷冻后，其阀盘开启压力符合工作压力要求，〔允许压差正负20pa〕。
GTQ型通气管的阀盘部件动作时，灵敏度高，动作完成后，保证密封。
呼吸阀阀内留有足够的空间，保证储罐的通气量。
呼吸阀没到达工作压力以前：公称通径小于等于150mm，其泄漏量小于等于；公称通径大于等于 220mm，其泄漏量小于等于；当呼吸阀到达了工作压力以后：阀盘立即开启，保证储罐正常的通气要求。
特点及性能新型管道阻火器材质采用：铸铁、铸钢、不锈钢、铝合金、耐腐蚀性好。
阀盘、阀封环采用不锈钢四氟乙烯材料。
耐低温，防冻性能好。
该阀是安装在固定顶罐上的通风装置，减少油品蒸发损耗，控制储罐压力作用。
本阀具有通风量大，泄漏量小，耐腐蚀，防冻性能好。
它能对石油储罐内外压着进行自动调节等特点。
燃气阻火器结构简单，重量轻，易检修，安装方便。
水压试验合格。
耐低温防冻通性合格：在 - 42℃操作 2 小时，压力阀盘、真空阀盘和密封环均无变形现象。
完全符合标准要求。
在常温36℃时连续操作 72 小时，动作 10000 次，压力阀盘、真空阀盘和导杆接触面无任何磨损和碰伤迹象，导杆升降灵敏无卡死现象。
保养与维修为了确保新型全天候呼吸阀的性能到达完全使用的目的。
呼吸阀在半年进行检查和保养。
1、检查压力阀盘和真空阀盘动作是否灵活，导杆阀环接触有无损伤。
2、重新安装压力阀盘时，就保证接触面要严密，导杆升降灵活。
3、启用新的呼吸阀时，必须去除阀盘间的防震物。
操作压力： A级正压： 355Pa〔36 亳米水柱〕负压： 295Pa〔30 亳米水柱〕B 级正压： 980Pa〔100 亳米水柱〕负压： 295Pa〔30 亳米水柱〕C级正压： 1765Pa〔180 亳米水柱〕负压： 295Pa〔30 亳米水柱〕*GFQ全天候呼吸阀 *GZW-I 阻爆燃管道阻火器 *QZF-89 型铝合金全天候防火呼吸阀*QHXF-89防爆呼吸阀以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
压缩机吸气阀工作状态改造

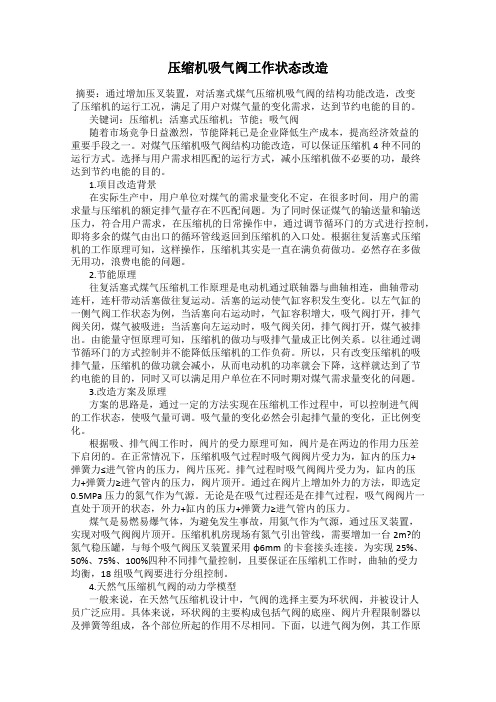

压缩机吸气阀工作状态改造摘要：通过增加压叉装置，对活塞式煤气压缩机吸气阀的结构功能改造，改变了压缩机的运行工况，满足了用户对煤气量的变化需求，达到节约电能的目的。
关键词：压缩机；活塞式压缩机；节能；吸气阀随着市场竞争日益激烈，节能降耗已是企业降低生产成本，提高经济效益的重要手段之一。
对煤气压缩机吸气阀结构功能改造，可以保证压缩机4种不同的运行方式。
选择与用户需求相匹配的运行方式，减小压缩机做不必要的功，最终达到节约电能的目的。
1.项目改造背景在实际生产中，用户单位对煤气的需求量变化不定，在很多时间，用户的需求量与压缩机的额定排气量存在不匹配问题。
为了同时保证煤气的输送量和输送压力，符合用户需求，在压缩机的日常操作中，通过调节循环门的方式进行控制，即将多余的煤气由出口的循环管线返回到压缩机的入口处。
根据往复活塞式压缩机的工作原理可知，这样操作，压缩机其实是一直在满负荷做功。
必然存在多做无用功，浪费电能的问题。
2.节能原理往复活塞式煤气压缩机工作原理是电动机通过联轴器与曲轴相连，曲轴带动连杆，连杆带动活塞做往复运动。
活塞的运动使气缸容积发生变化。
以左气缸的一侧气阀工作状态为例，当活塞向右运动时，气缸容积增大，吸气阀打开，排气阀关闭，煤气被吸进；当活塞向左运动时，吸气阀关闭，排气阀打开，煤气被排出。
由能量守恒原理可知，压缩机的做功与吸排气量成正比例关系。
以往通过调节循环门的方式控制并不能降低压缩机的工作负荷。
所以，只有改变压缩机的吸排气量，压缩机的做功就会减小，从而电动机的功率就会下降，这样就达到了节约电能的目的，同时又可以满足用户单位在不同时期对煤气需求量变化的问题。
3.改造方案及原理方案的思路是，通过一定的方法实现在压缩机工作过程中，可以控制进气阀的工作状态，使吸气量可调。
吸气量的变化必然会引起排气量的变化，正比例变化。
根据吸、排气阀工作时，阀片的受力原理可知，阀片是在两边的作用力压差下启闭的。
在正常情况下，压缩机吸气过程时吸气阀阀片受力为，缸内的压力+弹簧力≤进气管内的压力，阀片压死。
呼吸阀的原理以及功能
呼吸阀的原理以及功能在之前的文章中小编给大家介绍了《呼吸阀是一种什么样的阀门?》，那么呼吸阀的工作原理以及其相关的功能有哪些呢?小编今天关于这个问题做了以下的内容整理：一、呼吸阀的工作原理呼吸阀的内部结构本质上是一个压力阀盘(即呼气阀)和一个真空阀盘(即吸气阀)的组合，它们可以并排布置，也可以重叠布置。
工作原理：当罐压和大气压相等时，压力阀和真空阀的阀盘和阀座紧密配合，阀座边缘的密封结构有“吸附”作用，使阀座紧密无泄漏。
当压力或真空度增大时，阀瓣开始开启，由于阀座边缘仍有“吸附”作用，仍能保持良好的密封。
当罐内压力升至恒定压力时，压力阀打开，罐内气体通过呼气阀(即压力阀)排入外界大气。
此时，由于罐中的正压，真空阀关闭。
相反，当罐内压力下降到一定真空度时，真空阀由于大气压的正压而打开，外界气体通过吸气阀(即真空阀)侧进入罐内。
此时，压力阀关闭。
任何时候，压力阀和真空阀都不能同时处于打开状态。
当罐内压力或真空度下降到正常工作压力状态时，压力阀和真空阀关闭，呼气或吸气过程停止。
二、呼吸阀的功能呼吸阀在正常状态下起密封作用，只有呼吸阀在以下情况下才开始工作”：(1)、在其他工况下，如挥发性液体的加压输送、内外传热装置的化学反应、操作失误等，呼吸阀应相应呼出或吸入，以免超压或超真空对储槽造成损害。
(2)、罐内物质的蒸汽压因气候变化等原因而升高或降低，呼吸阀呼出蒸汽或吸入空气或氮气(通常称为热效应)。
(3)、当储罐输出物料时，呼吸阀开始向罐内吸入空气或氮气。
(4)、当向储罐中填充材料时，呼吸阀开始将罐中的气体呼出到外部。
(5)、发生火灾时，由于呼出气体的加热，罐内液体蒸发急剧增加，呼吸阀开始向罐外呼出，避免罐因超压而损坏。
以上呼吸阀的工作原理以及功能相关内容由博莱特永磁变频空压机小编收集整理发布，希望对您有所帮助!。
AV80防喘阀调节方式改造
A V80防喘阀调节方式改造技术总结一、概述广东韶钢松山有限公司高炉煤气综合利用＃3、＃4机组技术改造工程，A V80—15轴流式压缩机是西安陕鼓动力股份有限公司设计制造，由汽轮机驱动，风量调节采用高效的静叶可调机构调节，出口直接给#7高炉供风。
二、必要性在A V80风机投产时由于外界条件的制约，在做防喘振曲线时最后两个点并没有达到喘振，而高炉的风量一般都在５０００m3/h,正常时工况点正好就在这两点之间，致为了保证工况点在防喘振线以内，防喘振阀开度很大，一般都在２０％以上，这样造成了很大的浪费，而且操作很不方便，同时放空造成了噪音污染。
三、内容A V80风机的喘振线一共做了四个点，喘振数据如下图。
防喘振曲线参数：振，我厂专门组织专业技术人员、现场运行人员通过机组运行参数进行长达半年的认真分析、核算，最后在跟西安陕鼓动力股份有限公司的专家进行研究后，最后在确保机组绝对安全的情况下，把防喘振曲线参数修改为以下数据。
如上图所示，粗线条表示为修改后的防喘振线，通过修改前后对比，可以明显的看到，在后两个喘振点之间坡度不是很陡了，这样以来防喘振阀还可以关，减少放空。
四、先进性、新特点、技术特点轴流风机是很易受到喘振的危害，也易造成较大的设备事故，所以如何控制好轴流风机的工况点成为机组控制和机组保护的重点，防喘振曲线规定了保护的界限，圈定了风机安全工作的范围。
1、先进性：A V80轴流风机由汽轮机驱动，首次再韶钢顺利投产，由具有较高的技术含量。
2、新特点：在保证机组绝对安全的情况下，通过对防喘振曲线的修改，使对工况点的调节更自由、方便，机组的运行会更安全、经济。
3、技术特点：防喘振曲线对机组的安全运行具有举足轻重的作用，同时做喘振点危险性很高，难度大，对机组也是有一定的伤害，五、效果分析风机正常的工况点风量是5000 m3/h，工况点的位置是在最后两个点之间，通过对防喘振曲线修改，后两点的曲线坡度没有以前那么陡了，加大了工况点的调节空间，调节比较灵活、方便。
空压机排气量压开吸气阀法调节
空压机排气量压开吸气阀法调节
其调节原理是强制性压开吸气阀，使空气通过吸气阀自由地进、出气缸，使空压机空转，从而达到调节空压机排气量的B的。

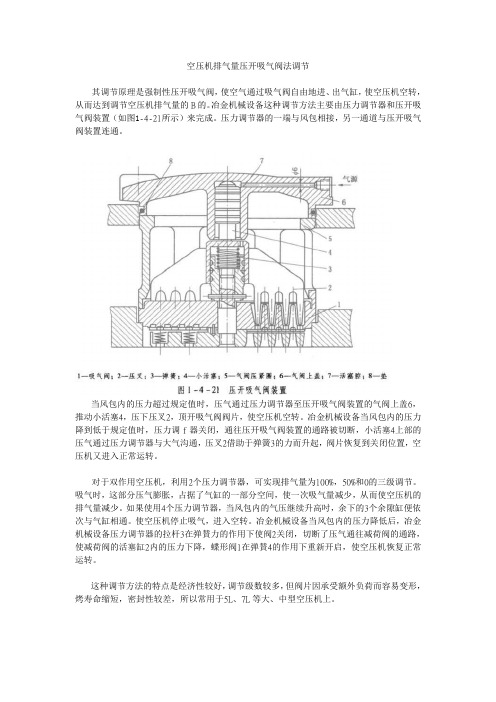

冶金机械设备这种调节方法主要由压力调节器和压开吸气阀装置（如图1-4-21所示）来完成。
压力调节器的一端与风包相接，另一通道与压开吸气阀装置连通。
当风包内的压力超过规定值时，压气通过压力调节器至压开吸气阀装置的气阀上盖6，推动小活塞4，压下压叉2，顶开吸气阀阀片，使空压机空转。
冶金机械设备当风包内的压力降到低于规定值时，压力调f器关闭，通往压开吸气阀装置的通路被切断，小活塞4上部的压气通过压力调节器与大气沟通，压叉2借助于弹簧3的力而升起，阀片恢复到关闭位置，空压机又进入正常运转。
对于双作用空压机，利用2个压力调节器，可实现排气量为100%，50%和0的三级调节。
吸气时，这部分压气膨胀，占据了气缸的一部分空间，使一次吸气量减少，从而使空压机的排气量减少。
如果使用4个压力调节器，当风包内的气压继续升高吋，余下的3个余隙缸便依次与气缸相通。
使空压机停止吸气，进入空转。
冶金机械设备当风包内的压力降低后，冶金机械设备压力调节器的拉杆3在弹賛力的作用下使阀2关闭，切断了压气通往减荷阀的通路，使减荷阀的活塞缸2内的压力下降，蝶形阀1在弹賛4的作用下重新开启，使空压机恢复正常运转。
这种调节方法的特点是经济性较好，调节级数较多，但阀片因承受额外负荷而容易变形，烤寿命缩短，密封性较差，所以常用于5L、7L等大、中型空压机上。
GFQ-1型全天候呼吸阀说明书
文件编号：ZY/H-01 REV1.0GFQ全天候呼吸阀产品说明书Products Description Manual呼吸阀简单说明呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品，还能利用蒸气传热的原理，保护呼吸阀内件不易冰冻，使呼吸阀能保证正常工作，常与阻火器配套使用。
我公司生产的（保温）呼吸阀具有结构简精，通气量大、泄漏量小、耐腐蚀、保温等特点。
阀口采用聚四氟材料，具有耐低温、防霜冻等优点。
呼吸阀内设有静电保护装置，使得该阀时刻与罐体保持同等电位。
一、技术要求：操作压力：Type A：+355pa(+36mmH2O) -295pa(-30mmH2O)Type B：+980pa(+100mmH2O) -295pa(-30mmH2O)Type C：+1750pa(+180mmH2O) -295pa(-30mmH2O)Type D：按用户要求生产（特殊压力等级）备注：一般情况下，（阻火）呼吸阀的操作压力以B型为准；适用物料：汽油、煤油、柴油、芳烃、硫、空气等石油化工物料；环境温度：-40℃-+60℃；壳体材质：HT、AL、A3、18-8、304、304L、316、316L等。
法兰标准：HG20592-97 PN1.0 （也可根据用户指定的标准生产）。
备注：以下尺寸仅供参考，可根据用户提供的尺寸生产。
DN 25 32 40 50 80 100 150 200 250 300H 270 290 320 320 470 470 540 620 700 780L 240 260 290 290 420 420 535 700 835 950二、材料：呼吸阀壳体：碳钢、铸铝、不锈钢（根据订单上材质决定）阀盘、阀杆、连接件： SS304；阀口、密封件、滑动套： F4 Port；防爆波纹阻火板：不锈钢保温材料：流动蒸汽三、制造和验收标准：SY/T0511.1-2010 GB5908-2005四、呼吸阀性能及特点：1、呼吸阀的阀体能承受0.2Mpa的水压，无渗透和变形现象。
螺杆空压机大修方案
螺杆空压机大修方案引言螺杆空压机大修是指对螺杆空压机进行全面维修和改造，以恢复其正常运行状态。
大修通常会涉及更换密封件、清洗管路、更换滤芯等与机器有关的操作。
本文旨在提供一份螺杆空压机大修方案，以便用户可以更加准确地了解大修过程，并指导操作人员进行维修和改造。
大修流程下面是螺杆空压机大修的流程：1. 维修前的准备在进行大修前，需要进行以下准备工作：1.准备所有需要更换的零部件。
2.提前检查所有管路和电路，确保维修顺利。
2. 更换密封件螺杆空压机大修的第一步是更换密封件。
这些部件通常在使用一段时间后会因磨损而失效，导致机器性能下降。
下面是更换密封件的步骤：1.卸下呼吸阀盖并拆下安装螺丝。
2.将呼吸阀盖推入并旋转。
3.拆下密封件并进行清洗。
4.安装新密封件并按照逆向操作进行装配。
3. 清洗管路清洗管路是大修中的一个重要步骤。
在使用一段时间后，螺杆空压机的管路会积累一定的杂质和污垢，这些会降低机器性能。
下面是清洗管路的步骤：1.关闭气源和电源2. 去除泄压阀后面的接头板，并将连接间隙翻开打扫。
3. 用清洗松香或去污油清洗管路。
4. 清洗过后请用水冲洗清楚, 然后在卸下供气阀和背压阀。
并用吸油纸清洗所有的零件和管路。
5. 安装新的滤芯进行装配。
4. 更换滤芯更换滤芯是大修的最后一步。
滤芯必须经常更换，以便保持机器的性能。
下面是更换滤芯的步骤：1.卸下后防滤芯和前置滤芯。
2.清洗所有细节零件，例如O型圈。
3.安装新滤芯并按照逆向操作进行装配。
4.测试机器以确保一切正常。
总结螺杆空压机大修是一项非常重要的工作，可以帮助用户延长机器的使用寿命和提高性能。
本文提供了一份螺杆空压机大修方案，包括更换密封件、清洗管路和更换滤芯等步骤，希望能够帮助用户更好地进行维修和改造。
空压机的气阀调整与维护方法
空压机的气阀调整与维护方法空压机作为一种常见的工业设备，经常用于压缩空气的生产和供应。
气阀作为空压机中的重要组成部分，起到控制气体流动和压力的作用。
在使用空压机的过程中，合理调整和维护气阀是确保其正常运行和延长使用寿命的关键。
本文将介绍空压机的气阀调整与维护方法，以帮助用户更好地使用和管理空压机。
一、气阀调整方法1. 清洁：首先，确保气阀周围环境清洁，防止灰尘、杂物等进入气阀内部影响正常工作。
可以使用柔软的刷子或者压缩空气将气阀周围的污垢清理干净。
2. 检查：检查气阀是否有损坏或者松动的情况出现。
特别要注意气阀是否有气泄漏的迹象，可以通过涂抹肥皂水在气阀周围观察是否有气泡产生来判断。
3. 调整：根据实际需求，调整气阀的开启和关闭时间。
一般来说，气阀的开启时间应保持短暂，以减少能量的浪费。
关闭时间应根据具体需要来定，确保气体的稳定供应。
4. 压力调节：根据工作场景的不同需求，调整空压机气阀的压力。
一般来说，较高的压力会增加能量消耗，而较低的压力则可能影响工作效率。
需要根据实际情况进行平衡调整。
二、气阀维护方法1. 定期保养：定期检查和保养气阀，避免因长期使用而导致的磨损和故障。
可以每月进行一次彻底的清洁和润滑。
2. 润滑：确保气阀的内部构件充分润滑，以减少磨损和摩擦。
选择适合的润滑剂，根据厂家的建议进行润滑。
3. 更换部件：如果发现气阀部件损坏或老化，及时更换。
常见的问题包括弹簧松动、密封圈破损等，这些都会影响气阀的正常工作。
4. 防止过载：避免将空压机超负荷运行，以免给气阀带来过大压力和负担。
合理进行空压机的负载控制，确保气阀能够正常工作。
综上所述，空压机的气阀调整和维护方法对于保证其正常运行和延长使用寿命至关重要。
通过定期的维护和保养，避免气阀的损坏和故障。
合理调整气阀的开启和关闭时间以及压力，可以提高空压机的工作效率和能源利用率。
在使用空压机的过程中，用户需要根据实际需求和厂家建议进行操作和管理，以确保空压机的稳定运行。
呼吸阀改造实践与维护思路探究
呼吸阀改造实践与维护思路探究发布时间：2022-08-19T05:43:00.912Z 来源：《科技新时代》2022年第1期作者：付红栓李赵[导读] 在国家大力提倡生态环境可持续发展战略的时代背景下付红栓李赵上海市特种设备监督检验技术研究院上海 200062摘要：在国家大力提倡生态环境可持续发展战略的时代背景下，相关环境保护部门对环境保护和化学工业污染控制都做出了相关的要求。
呼吸阀作为储罐的重要附件，对存储罐的密闭安全性有着重要的作用。
然而，当前国内对呼吸阀的设计、制造、检验、维护等各个方面的管理粗放。
为了响应国家号召，加强对呼吸阀改造实践和维护管理，提高储罐的密闭效果和安全性，本文就此展开论述。
关键词：呼吸阀；改造；实践；维护；思路探究；近些年来，随着我国化工业的发展，化工物料的分类逐渐增多，越来越多带有刺激性气味的有毒气体应用在化工生产中，于此同时，对化工气体物料的存储也有了更严格的要求。
当前，气体储罐成为气体物料存放的重要容器，呼吸阀作为气体储罐上普遍的、且重要的附件，若其密封性不佳，就会造成有毒气体泄露，轻则产生环境污染、重则造成重大化工事故，近些年来，因化工气体泄露造成的找打事故屡见不鲜。
一、呼吸工作原理和泄露原因分析用储罐存放或是运输化工气体时，在进出料时出现大呼吸现象，受温度变化影响出现小呼吸现象，这两种现象都会造成储罐内外压力失衡，进而出现储罐真空抽瘪或是超压变形，影响着储罐的安全性能。
为了解决这一问题，按照相关的质量标准对常压储罐设置呼吸阀，利用呼吸阀控制储罐内外的气压平衡，实现储罐的安全性能。
当前国内通常设置重力式呼吸阀，其工作原理是利用阀盘的重量和承压面控制储罐内的呼出压力和吸入真空设定点，当储罐内外气压差超出呼出设定点时，呼出端阀盘将自动打开，进行排气泄压处理，当储罐内外气压差高于吸入设定点时，吸入端阀盘将自动开启，对储罐内部进行充气升压，储罐内的气压在一定范围内时，阀盘将处于静止状态[1]。
往复式压缩机气阀部件改造
往复式压缩机气阀部件改造摘要：往复式氢气压缩机吸排气阀压盖上通过安装的六条压紧压阀罩顶丝实现压紧气阀，存在顶丝顶紧力不均、运行期间易振动松动、静密封点多易泄漏，维修工作量大等问题。
本文对往复式压缩机气阀阀盖、压阀罩等配件进行改造，采用气阀阀盖直接压紧压阀罩实现压紧气阀，代替原有的通过多条顶丝紧固压紧压阀罩，气阀压盖的侧面增设O形圈实现阀盖与汽缸的静密封。
提高气量调节器材质，增强其耐蚀性及操作的灵活性。
压缩机气阀由七个静密封点减到一个，同时提高压缩机气阀稳定性，减少了检修工作量，保障压缩机气阀实现长周期安全、稳定运行。
关键词：活塞式压缩机；气阀；阀盖；顶丝；材质改造齐鲁石化公司某装置安装的两台氢气压缩机，产于沈阳气体压缩机股份有限公司，型号：6M32-186/37-BX，为固定水冷对称平衡型，六列四级压缩往复式活塞压缩机。
该装置设置两台压缩机组一开一备[1]。
压缩机上所有气阀盖与缸体通过铜垫片、紧固螺栓压紧实现静密封。
气阀的压紧方式都是通过在气阀盖上安装的六条顶丝压紧压阀罩，从而实现气阀与阀座（其间安装密封铜垫片）固定、密封。
每条气阀顶丝外端装有密封螺帽，螺帽与阀盖通过铜垫片拧紧密封（每台机组安装64只气阀）。
压缩机气阀密封点多（每只气阀上有六条顶丝、气阀与缸座、阀盖与气缸等），检修难度大。
为了减少静密封点，减少施工工作量，增加气阀工作的稳定性，采取对气阀压阀罩、气阀压盖等配件进行改造。
1压缩机的基本情况及改造前存在的问题1.1压机的基本情况6M32-186/37-BX型压缩机为六列四级压缩，利用高压电机作为驱动，带动活塞往复运动，确保外送氢气流量及压力。
1.2压缩机改造前存在的缺陷1.气量调节器2.顶丝及顶丝螺母（每个封盖有6组顶帽与封盖间加铜垫片密封）3.封盖(压阀盖)4.密封垫片（通常为紫铜材质）5.压阀罩6.吸气阀（气阀与缸体间装有铜垫片密封）活塞压缩机气阀是自动吸气（吸气阀）或排气（排气阀）的单向阀，其阀体与气缸通过铜垫片密封，工作时由阀片两侧气体压力差和弹簧力、气体动力决定阀片开启或闭合。
