SK循环水真空泵原理及结构
SK循环水真空泵原理及结构
一、SK循环水真空泵的工作原理：
SK循环水真空泵如下图所示，叶轮3偏心地安装在泵体2内，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环5，水环上部内表面与轮毂相切沿箭头方向旋转，在前半转过程中，SK型水环式真空泵内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体被及入空间。
在后半转过程中，SK型水环式真空泵内表面渐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口时，叶片间的气体被排出。
如此叶轮每转动一周，叶片间的空间吸排一次，许多空间不停地工作，泵就连续不断地抽吸或压送气体。
SK型水环式真空泵由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排走，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。
当SK型水环式真空泵排出的气体不再利用时，在泵排气一端接有气水分离器（可自己制作一水箱代替），废水和所带的部分水排入气水分离器后，气水分离，气体由排气管排出，留下的水经回水管供至泵内继续使用。
随着工作时间的延长，工作水温度会不断地升高，这时需从气水分离器供水处供给一定的冷水（自来水），以降低工作水的温度，保证SK型水环式真空泵能达到所要求的技术要求和指标。
2SK-3真空泵原理及特点
SK-3真空泵原理及特点一、SK水环真空泵产品概述：SK系列水环真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空或压力，满足工艺流程要求。
吸入或压送的气体中允许混有少量的液体。
SK系列水环真空泵及压缩机广泛应用于机械、石油、化工、制药、陶瓷、制糖、印染、冶金及电子等行业。
由于在工作过程中，该类泵对气体的压缩是在等温状态下进行的，因此在压送或抽吸易燃易爆气体时，不易发生危险，所以其应用更加广泛。
二、SK水环真空泵工作原理：如图1所示，叶轮3偏心地安装在泵体2内，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环5，水环上部内表而与轮毂相切沿箭头方向旋转，在前半转过程中，水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空问，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低.气体被吸入空间：在后半转过程中，水环内表面渐渐与轮毂禹靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，叶片间的气体被排出, 如此叶轮每转动一周，叶片间的空间吸排一次，许多空间不停地工作，泵就连续不断地抽吸或压送气体。
由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排走，因此，在工作过程中, 必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。
当直联真空泵排出的气体不再利用时.在泵排气一端接有气水分离器(可自己制作一水箱代替)，废水和所带的部分水排入气水分离器后，气水分离，气体由抹气管抹出，留下的水经回水管供至泵内继续使用。
随着工作时间的延长，工作水温度会不断地升高.这时需从气水分离器的供水处供给一定的冷水(自来水)，以降低工作水的温度，保证^能达到所要求的技术要求和性能指标。
当作为压缩机使用时，泵排气11接有气水分离器,气水混合物进入气水分离器后自动分离,气体由排气管输送到所需系统而工作水经过自动溢于开关放出，压缩气体时，工作水极易发热，水由泵出口排出，温度会变得较高，因此在气水分离器的底部.要不断地供给冷水，以补充被放走的热水，问时起冷却作用.使工作水温度不致过?，从而保证压缩机性能，达到技术指标.满足工艺要求。
水环式真空泵工作原理
水环式真空泵工作原理(含原理图)，结构特点水环式真空泵工作原理水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。
水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa表压力。
水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。
在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。
由于真空应用技术的飞跃发展，水环泵在粗真空获得方面向来被人们所重视。
由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。
水环式真空泵工作原理如原理图：在泵体中装有适量的水作为工作液。
当叶轮按图中指示的方向顺时针旋转时，水被叶轮抛向四周，由于离心力的作用，水形成为了一个决定于泵腔形状的近似于等厚度的封闭圆环。
水环的上部份内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。
此时叶轮轮毂与水环之间形成一个月芽形空间，而这一空间又被叶轮分成叶片数目相等的若干个小腔。
如果以叶轮的上部0°为起点，那末叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。
综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。
水环泵和其它类型的机械真空泵相比有如下优点：结构简单，创造精度要求不高，容易加工。
结构紧凑，泵的转数较高，普通可与电动机直联，无须减速装置。
故用小的结构尺寸，可以获得大的排气量，占地面积也小。
压缩气体基本上是等温的，即压缩气体过程温度变化很小。

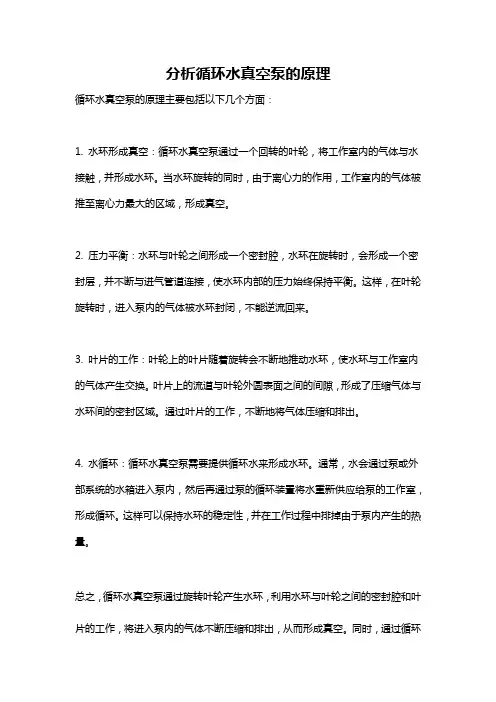

分析循环水真空泵的原理
分析循环水真空泵的原理
循环水真空泵的原理主要包括以下几个方面：
1. 水环形成真空：循环水真空泵通过一个回转的叶轮，将工作室内的气体与水接触，并形成水环。
当水环旋转的同时，由于离心力的作用，工作室内的气体被推至离心力最大的区域，形成真空。
2. 压力平衡：水环与叶轮之间形成一个密封腔，水环在旋转时，会形成一个密封层，并不断与进气管道连接，使水环内部的压力始终保持平衡。
这样，在叶轮旋转时，进入泵内的气体被水环封闭，不能逆流回来。
3. 叶片的工作：叶轮上的叶片随着旋转会不断地推动水环，使水环与工作室内的气体产生交换。
叶片上的流道与叶轮外圆表面之间的间隙，形成了压缩气体与水环间的密封区域。
通过叶片的工作，不断地将气体压缩和排出。
4. 水循环：循环水真空泵需要提供循环水来形成水环。
通常，水会通过泵或外部系统的水箱进入泵内，然后再通过泵的循环装置将水重新供应给泵的工作室，形成循环。
这样可以保持水环的稳定性，并在工作过程中排掉由于泵内产生的热量。
总之，循环水真空泵通过旋转叶轮产生水环，利用水环与叶轮之间的密封腔和叶片的工作，将进入泵内的气体不断压缩和排出，从而形成真空。
同时，通过循环
水系统可以稳定水环的形成，并排掉泵内产生的热量。
循环水式真空泵工作原理及使用方法
循环水式真空泵工作原理及使用方法一、工作原理循环水式真空泵是一种以水为工作介质的真空泵，它通过水的循环流动来吸收气体和蒸汽等物质，达到排空的目的。
循环水式真空泵主要由泵体、转子、水箱、进出水口等部分组成。
其工作原理类似于吸尘器，只是在排放灰尘的同时将水也一起排放了。
在工作过程中，泵体内的转子通过电机提供的动力而高速旋转，形成一定的压力差，使气体和蒸汽等物质从进口处进入泵体，并与回转的转子接触。
在接触的过程中，气体和蒸汽等物质得到了一定的动能，使得它们的运动方向由原来的水平方向变成了垂直方向，从而被抛向泵体的壁面上。
在移动的过程中，气体与壁面的摩擦力会使其能量逐渐减弱，最终停止在泵壳内。
在操作过程中，水箱内的水被循环引流，并分别从它的第一进口和第一出口流回水箱，形成了一个壳体通道和泵壳之间的水环，直接与泵体相连，使泵体的进气口和出气口均被淋湿。
这样做可以使气体和蒸汽等物质得到了一个湿性表面，有利于它们附着在泵壳表面上。
二、使用方法循环水式真空泵在工业制造业和实验室中的广泛应用使得它成为了一个极为重要的工具。
使用循环水式真空泵需要以下注意事项：1.确保系统紧密密封使用循环水式真空泵时需要确保所有系统元件都正确组装好并紧密密封。
任何空气或蒸汽等物质进入系统都会严重影响负压度和抽真空能力。
2.吸气速率要适当循环水式真空泵可以在一定的压强范围内工作，但是过快的泵入速率会减少泵体的抽真空能力，同时也会增加水在泵体内发生蒸汽化的机率。
3.启动时间要适当循环水式真空泵启动时间不应超过5分钟。
长时间使用循环水式真空泵会引起泵体的过热，给设备带来一定的损害。
4.坚持定期保养由于循环水式真空泵有着复杂的结构，所以定期的保养十分必要。
定期清洗和更换水中的杂质, 可以显著地缩短维护间隔并延长真空泵的使用寿命。
三、总结循环水式真空泵是一种通过水的循环流动来吸收气体和蒸汽等物质的真空泵。
这种泵具有工作稳定、体积小、噪音低、使用安全可靠等诸多优点，是广泛应用于工业制造业和实验室中的一个重要设备。
SK系列循环水真空泵概述及安装
SK系列循环水真空泵概述及安装一、SK系列循环水真空泵概述:循环水真空泵型号很多，像SK系列循环水真空泵气体抽吸和压送系统的区别仅在于气水分离器的内部构造有所不同。
抽吸气体时，吸气口压力低于大气压，而排气口压力等于大气压，气水分离器只有溢水管。
压送气体时，吸气口为常压(也可为真空状态)，排气口压力高于一个大气压;为保证输送气体压力，气水分离器的水位通过溢水开关来控制。
二、SK系列循环水真空泵设备安装：1、SK系列循环水真空泵和电机的安装：SK系列循环水真空泵和压缩机在安装前，先用水转动一下联轴器，以证实直联真空泵内是否卡住及其它损坏现象。
整套设备动抵安装地点时，包装已损坏或在存放时受潮湿，以及泵在出厂八个月后再行安装使用时，应在安装前全部拆开检查修理。
如果真空泵或压缩机运转正常，将泵安装在泵座上。
电动机固定在泵座上以前，应校正电机轴与泵轴的同心度，因为电动机轴与泵轴即使是极小的倾斜也会引起轴承发热和零件的磨损等后果。
将直尺平行放在联轴器上，在整个圆周的任何位置都与联轴器圆周密合没有间隙，且联轴器的轴向间隙都相等时，则达到了所要求的同心度(如图)。
2、SK系列循环水真空泵气水分离器的安装:气水分离器根据外形图安装在地基上。
若有必要改变安装位置时，应注意分离器与泵的连接管路不得过长，转弯不得过急，否则气水混合物在管路中流动损失必将增加，增大了排气阻力，会因此降低流量和真空度，增加功率消耗。
气水分离器的进气口法兰与泵排气口法兰之间由弯管连接。
3、SK系列循环水真空泵与气水分离器间的管路安装：SK系列循环水真空泵或压缩机的排气管与气水分离器的进气管相连，当作为压缩机使用时，气水分离器的排气管与利用压缩气体的系统相连，一般情况下，要求管路不得过长，转弯不得过急。
当作真空泵用时，气体由水气分离器的排气口排至大气。
若为改善工作环境，可将气体通过管路排至工作地点以外。
SK系列循环水真空泵或压缩机的进气管上应装有闸阀，以便在停车时，先行关闭，防止真空泵或压缩机内的水在排气管方面的压力作用下返回系统。
水环式真空泵工作原理
水环式真空泵工作原理水环式真空泵是一种常用的低真空泵，其工作原理是利用液体在旋转中形成水环，通过压缩机进行循环使气体被抽出，以下是其详细的工作原理：1.结构及主要零部件：水环式真空泵主要由泵体、叶轮、排气室、隔离室、联轴器等组成。
泵体内部设有一个形似游泳池的容器，其中装有液体，可以是水或其他适合的液体。
叶轮是泵体中心的旋转部件，可以利用电机通过联轴器转动。
排气室和隔离室是泵体上部的两个室，分别与进气室和排气管道连接。
2.工作原理：水环式真空泵工作时，通过相应的配管使泵体内的液体形成一个水环。
当电机启动后，叶轮开始旋转，由于离心力的作用，液体被抛到泵体内壁，形成一个均匀的水环。
进气室与排气室之间分别有一个隔离室，隔离室与泵体之间通过一系列的翻板或隔板相连。
当叶轮旋转时，泵体内的液体会随着叶轮的旋转将其中的空间逐渐减小，因此压力会逐渐升高。
3.吸气过程：在工作过程中，进气室与隔离室之间的连接口处于开启状态，气体通过进气室进入到隔离室，压力逐渐降低。
当压力低于环境压力时，气体会继续向隔离室进入，直到达到平衡。
此时，隔离室中的气体被抽出，压力逐渐降低，真空度不断提高。
所以，水环式真空泵主要通过排出气体来形成真空。
4.排气过程：在吸气阶段结束后，排气室与隔离室之间的连接口关闭，同时打开与排气管道相连的排气口。
随着叶轮的旋转，液体会持续被压缩并向排气口推进，将气体排出。
排气过程中，气体被压缩，压力逐渐升高，从而排出泵体。
当液体再次进入隔离室时，排气室与隔离室之间的连接口恢复开启状态，开始新的吸气过程。
5.液环的使用及维护：在水环式真空泵工作过程中，液体起到密封、冷却和润滑的作用。
通过液体的回流，可以保证泵体内部的气体与大气隔离，从而形成真空。
液体的循环和使用需要根据特定的工作条件进行调整，并定期对液体进行更换和维护。
综上所述，水环式真空泵通过液体形成水环，利用旋转叶轮的运动形成气体的压缩和抽出，从而产生真空。
循环水式真空泵工作原理
循环水式真空泵工作原理
循环水式真空泵通过将水喷入密封腔体，并在真空泵运转过程中循环往复，实现与气体的连续替换，从而达到提高真空度的目的。
循环水式真空泵的主要工作原理如下：
1. 水循环：真空泵的密封腔体内设置有“喷嘴+管道+排气孔”
的回路，水从水箱经过泵引入腔体内，形成水圈和气圈的循环。
2. 水圈处理空气：在密封腔体内，水圈和气圈形成相互交替的状态，水圈通过喷嘴对空气进行喷射处理。
喷嘴周围的密闭结构使空气和水充分接触，因此水圈可以有效地吸附和清除空气中的杂质。
3. 活塞运动：在水圈处理完空气后，排气孔打开，活塞上升，将空气推到排气孔，将处理完的空气从排气孔排出。
随后，活塞下降，将喷嘴和排气孔复位。
4. 水循环再次进行：经过一次工作周期后，水继续循环运动，水圈和气圈交替处理空气，以提高真空泵的工作效果。
总结来说，循环水式真空泵主要通过水圈和气圈的循环运动，将水循环引入真空泵的密封腔体，并喷射处理空气，从而达到提高真空度的目的。
水环式真空泵工作原理
水环式真空泵工作原理(含原理图)，结构特点水环式真空泵工作原理水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。
水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力围为1~2×105Pa表压力。
水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。
在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。
由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。
由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。
水环式真空泵工作原理如原理图：在泵体中装有适量的水作为工作液。
当叶轮按图中指示的方向顺时针旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。
水环的上部分表面恰好与叶轮轮毂相切，水环的下部表面刚好与叶片顶端接触（实际上叶片在水环有一定的插入深度）。
此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成叶片数目相等的若干个小腔。
如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。
综上所述，水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。
水环泵和其它类型的机械真空泵相比有如下优点：结构简单，制造精度要求不高，容易加工。
结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。
故用小的结构尺寸，可以获得大的排气量，占地面积也小。
压缩气体基本上是等温的，即压缩气体过程温度变化很小。
sk水环真空泵的结构
sk水环真空泵的结构SK水环真空泵的结构SK水环真空泵是一种常见的真空装置，它通过水环的运动来产生真空。
该泵具有结构简单、可靠性高、维护方便等特点，在许多工业领域得到广泛应用。
下面将详细介绍SK水环真空泵的结构。
1. 泵体：SK水环真空泵的主体部分是泵体，它由铸铁或不锈钢制成。
泵体内部有一个腔体，用于装载水和气体。
泵体的结构紧凑，具有良好的密封性能，能够有效地防止气体泄漏。
2. 叶轮：泵体内部安装有一个叶轮，它是泵的核心部件。
叶轮由多个叶片组成，一般采用铸铁或不锈钢制造。
当泵运转时，叶轮通过离心力的作用将水从入口吸入，并且在旋转过程中将气体一起带走。
3. 导流板：泵体内部还安装有一块导流板，用于改变气体流动的方向。
导流板的位置和角度可以根据需要进行调整，以达到最佳的泵效。
4. 出口管：泵体的上部连接有一个出口管，用于排放泵中的气体。
出口管一般与泵体呈一定的角度，以便顺利排出气体。
5. 进口管：泵体的侧面连接有一个进口管，用于引入待抽气体。
进口管通常与泵体呈一定的角度，以便气体顺利进入泵体。
6. 水环：SK水环真空泵的工作原理是通过水环的运动来产生真空。
泵体内部充满了水，在泵运转时，叶轮的旋转将水带到泵体的上部形成水环。
水环的存在起到密封和冷却的作用，同时还能够吸附气体，形成真空。
7. 水箱：泵体下部连接有一个水箱，用于储存和冷却水。
水箱通常由不锈钢制成，具有一定的容积。
水箱内的水通过循环系统不断供应给泵体，以保持水环的稳定运行。
8. 过滤器：为了保护泵体和叶轮不受杂质的损坏，泵体的进口处通常安装有一个过滤器。
过滤器可以过滤掉颗粒物和固体杂质，保持泵体的正常运行。
9. 压力表和真空表：为了监测泵的工作状态，泵体上通常安装有压力表和真空表。
压力表用于测量泵的出口压力，真空表用于测量泵的真空度。
通过观察这两个参数，可以判断泵的工作是否正常。
SK水环真空泵的结构包括泵体、叶轮、导流板、出口管、进口管、水环、水箱、过滤器、压力表和真空表等部件。
SK水环真空泵说明书讲解
SK水环真空泵说明书讲解SK水环真空泵说明书一、用途及使用范围SK系列水环工真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空或压力，从而满足具体工艺流程要求的设备。
吸入或压送的气体中允许含有少量液体。
SK系列水环式真空泵及压缩机广泛应用于机械、石油、化工、制药、食品、陶瓷、制糖、印染、冶金、环保及电子等行业。
由于在工作过程中，该类泵对气体的压缩是在等温状态下进行的，因此在压送或抽吸易燃、易爆的气体时，不易发生危险，因此其应用更加广泛。
泵型号说明。
例如：SK-12 SK表示为水环真空泵；12表示该泵的最大抽气量为12m3/min（立方米/分钟）二、工作原理如图（1）所示，叶轮3偏心地安装在泵体2内，起动时向泵内注入一定高度的水作为工作液，当叶轮3按图示方向旋转时，水受离心力的作用在泵体内壁形成一旋转的封闭水环5，水环上部内表面与轮毂相切，水环的下部内表面刚好与叶片顶端接触。
此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成与叶片数目相等的若干个小腔。
如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时小腔的容积由小变大，且与端盖上的吸气口相通，其空间内的气体压力降低，此时气体被吸入，当吸气终也时小腔则与吸气口隔绝；当叶轮在180°到360°的旋转过程中，水环内表面渐渐与轮毂靠近，小腔由大变小，其空间内气体压力升高，高于排气口压力时，当小腔与排气口相通时，气体被排出。
叶轮每旋转一周，叶片间空间（小腔）吸、排气一次，若干小腔不停地工作，如此往复，泵就连续不断地抽吸或压送气体。
由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排走，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。
当泵排出的气体不再利用时，在泵排气口一端接有汽水分离器（可自己制作一水箱代替），废气和所带的部分水排入汽水分离器后，气体由排气管排出，水由于重力作用留在分离器内并经回水管供至泵内循环使用。
