热回收新风机安装及注意事项
使用手册：小型吊装式新风换气机20140923-北京环都
天花板吊装螺杆 (Φ10-Φ12)
设备安装
螺母 垫圈 吊装部件 垫圈 螺母
电气安装
！ 警告
安装和维护系统之前，必须切断电源，以免电击导致人员伤害。应严格按照电缆配置要求配线，否则会 造成机组故障并存在触电、火灾危险。
电源进线：设备电源为AC220V/50Hz，按照电气接线图将三根电源线（L、N、PE）接入接线盒内。 控制器接线：按照电气接线图接线，控制器接线用户自备。
2
安装参考图
室外新风管道
安装注意事项、安装参考图、操作盒、外形尺寸
新风管道 天棚垂吊螺栓
新风入口
污风出口
绝热材料
排风管道
污风管道 污风入口
操作盒
新风换气机随机附带操作盒，操作盒为壁埋暗 盒式，即塑料盒体卧于墙壁之内，面板外露。用户 应自备控制线。
新风换气机操作盒上控制线试机时用。
室内回风
室内送风
新风出口
电路图
L MH N
1 357 1 357
CN-SAFM
RY1
RY2
RY3
L MHN
1 3 5 78
1 3 5 78
CN-EAFM
123 5
123 5
CN-DM
FU
L1 N
HIGH
MID
LOW
M1 M2 M3
PE L1 N
操作盒背面
零 高 中 低 M4 M3 M2 M1 火
型号 XHBQ-D2TH XHBQ-D3TH XHBQ-D4TH XHBQ-D6TH
需安装专用断路器。根据安装位置的情况，有时
必须安装漏电断路器。
！
如果不安装漏电断路器，易引起触电或火灾。
电源线和连线要安装结实，电控盒要压实不要使电 源盖板抬起。 如果电控盒板安装不当，灰尘或粉尘会造成端子接 线部位发热，引发火灾或触电。
新风机接线安装方法
新风机接线安装方法一。
新风机这玩意儿，现在好多家庭都用上了，能让家里空气新鲜又干净。
要说接线安装，那可得仔细着来。
1.1 准备工作要做好。
在动手安装之前，咱得把工具都备齐喽，像螺丝刀、钳子、电线啥的，一个都不能少。
而且还得瞅瞅新风机的说明书，把各个部件都搞清楚，心里有个底儿。
1.2 选择合适的安装位置。
这位置可重要了，不能随便找个地儿就安。
一般来说，要找个通风好、不碍事的地方。
比如说靠近窗户或者外墙，这样能更方便地把外面的新鲜空气弄进来。
二。
2.1 开始接线。
接线的时候，眼睛可得睁大了。
先把电源关掉，这叫“安全第一”。
然后把电线的外皮剥开，露出里面的铜丝。
注意别剥多了也别剥少了，得恰到好处。
2.2 连接线路。
把露出的铜丝插进对应的接线孔里，拧紧螺丝，让它们牢牢地连在一起。
这就好比搭积木，得搭稳当了，不能松松垮垮的。
2.3 检查线路。
接完线可别着急通电，得好好检查检查。
看看有没有接错的地方，有没有线头露在外面，“小心驶得万年船”嘛。
三。
3.1 固定新风机。
线路接好没问题了，就该把新风机固定在选好的位置上。
用螺丝把它紧紧地固定住，别让它晃悠。
3.2 测试运行。
都弄好了，就可以通电试试了。
听听声音正不正常，看看风量大不大。
要是有啥不对劲的，赶紧停下来检查，可别等出了问题再后悔。
新风机接线安装不是个难事儿，但也得用心去做。
只要按照步骤来，一步一个脚印，准能让新风机乖乖地为咱服务，让家里的空气清新宜人。
新风系统安装的正确流程及注意事项

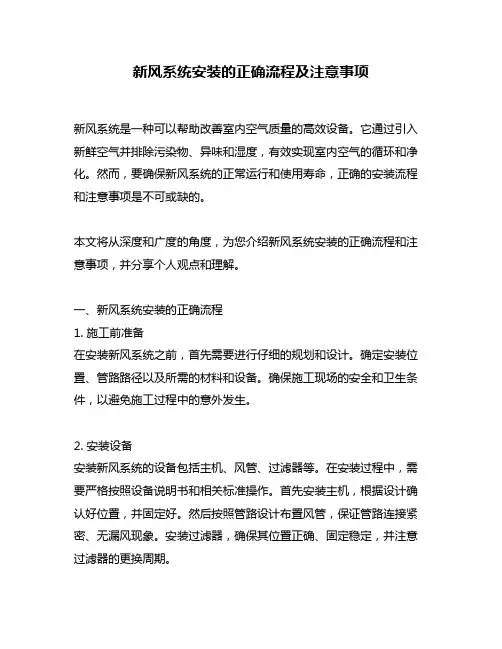

新风系统安装的正确流程及注意事项新风系统是一种可以帮助改善室内空气质量的高效设备。
它通过引入新鲜空气并排除污染物、异味和湿度，有效实现室内空气的循环和净化。
然而，要确保新风系统的正常运行和使用寿命，正确的安装流程和注意事项是不可或缺的。
本文将从深度和广度的角度，为您介绍新风系统安装的正确流程和注意事项，并分享个人观点和理解。
一、新风系统安装的正确流程1. 施工前准备在安装新风系统之前，首先需要进行仔细的规划和设计。
确定安装位置、管路路径以及所需的材料和设备。
确保施工现场的安全和卫生条件，以避免施工过程中的意外发生。
2. 安装设备安装新风系统的设备包括主机、风管、过滤器等。
在安装过程中，需要严格按照设备说明书和相关标准操作。
首先安装主机，根据设计确认好位置，并固定好。
然后按照管路设计布置风管，保证管路连接紧密、无漏风现象。
安装过滤器，确保其位置正确、固定稳定，并注意过滤器的更换周期。
3. 电气连接和调试完成设备的安装后，需要进行电气回路的连接和调试。
进行电源控制线的连接，保证电气安全。
根据设备说明书，将控制线与主机进行连接。
调试过程中，需要确保各项功能正常，如风机运行、温度控制等，并进行必要的参数调整，以保证系统正常工作。
4. 系统测试和使用安装完成后，进行系统测试，确保新风系统运行正常。
测试包括风速测试、风压测试、噪声测试等。
测试结果应满足相关标准和设计要求。
测试通过后，可以正式投入使用。
二、新风系统安装的注意事项1. 合理设计和布置在进行新风系统的设计和布置时，应注意合理利用空间和优化管路布置，以确保系统的高效性和美观性。
要考虑实际使用需求和空间限制，避免过度设计或布置不当。
2. 选择合适的设备和材料新风系统的安装需要选择合适的设备和材料，包括主机、管路、过滤器等。
设备应具有良好的性能和质量，材料要符合环保要求和耐久性要求，以确保系统的长期稳定运行。
3. 进行必要的维护和保养安装完新风系统后，要定期进行维护和保养，例如清洗过滤器、检查管路连接、调整参数等。

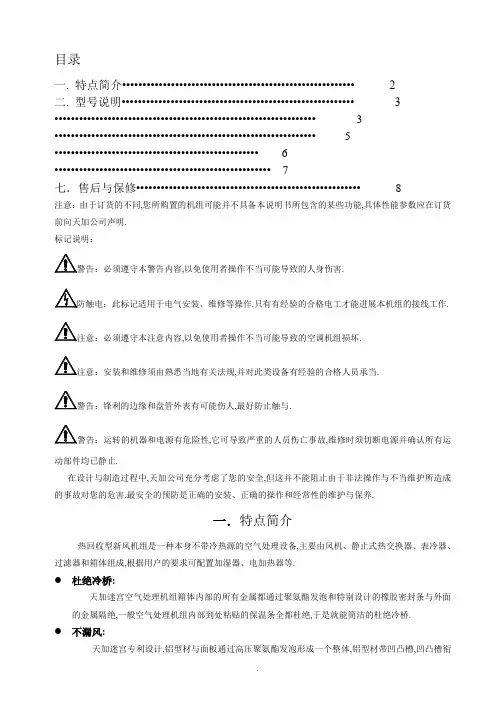

热回收型新风机组安装操作手册簿-TFDJ(2007.03)(在南京印刷)
过滤器采用尼龙过滤器,滤网可抽出清洗,更换方便；也可根据用户的要求配置化纤或玻纤过滤器.
二.型号说明
天加热回收型机组的型号编制如下：
TFDJ-020 B H L 6 / 1
制热盘管排数：有1、2二种排数
制冷盘管排数：有2、4二种排数
L：左进水；R：右进水〔以面对出风口为准〕
结构形式：C-吊顶；H-卧式
防触电：此标记适用于电气安装、维修等操作.只有有经验的合格电工才能进展本机组的接线工作.
注意：必须遵守本注意内容,以免使用者操作不当可能导致的空调机组损坏.
注意：安装和维修须由熟悉当地有关法规,并对此类设备有经验的合格人员承当.
警告：锋利的边缘和盘管外表有可能伤人,最好防止触与.
警告：运转的机器和电源有危险性,它可导致严重的人员伤亡事故,维修时须切断电源并确认所有运动部件均已静止.
在设计与制造过程中,天加公司充分考虑了您的安全,但这并不能阻止由于非法操作与不当维护所造成的事故对您的危害.最安全的预防是正确的安装、正确的操作和经常性的维护与保养.
一．特点简介
热回收型新风机组是一种本身不带冷热源的空气处理设备,主要由风机、静止式热交换器、表冷器、过滤器和箱体组成,根据用户的要求可配置加湿器、电加热器等.
<5>所有水管连接处必须作密封处理,不得有渗水现象.
<6>机组不得承受所有进出水管和排水管的额外重量.
<7>标准机型冷媒水温度不要低于5℃,采暖热水温度不要高于80℃,建议使用60℃.
3．风系统安装
<1>新风机组建议在新风口加新风阀,以便调节新风量.
<2>机组的进、出风管应做好密封,不要漏风.
<3>机组的进、出风口与风管间用软接头连接,机组不得承受风管与其它额外的负荷.
新风机组的安装注意事项

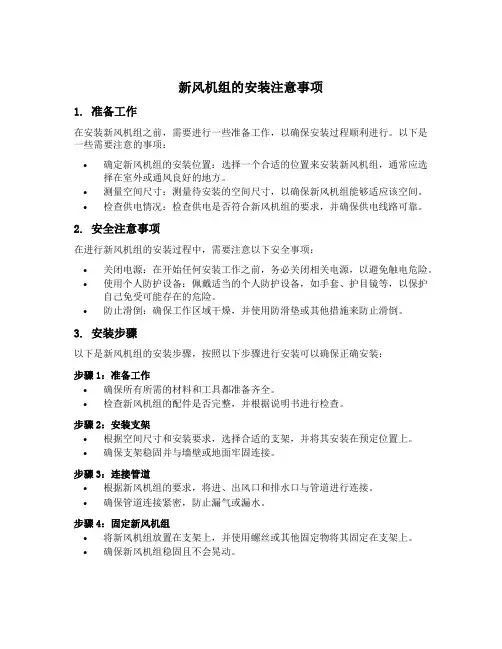

新风机组的安装注意事项1. 准备工作在安装新风机组之前，需要进行一些准备工作，以确保安装过程顺利进行。
以下是一些需要注意的事项：•确定新风机组的安装位置：选择一个合适的位置来安装新风机组，通常应选择在室外或通风良好的地方。
•测量空间尺寸：测量待安装的空间尺寸，以确保新风机组能够适应该空间。
•检查供电情况：检查供电是否符合新风机组的要求，并确保供电线路可靠。
2. 安全注意事项在进行新风机组的安装过程中，需要注意以下安全事项：•关闭电源：在开始任何安装工作之前，务必关闭相关电源，以避免触电危险。
•使用个人防护设备：佩戴适当的个人防护设备，如手套、护目镜等，以保护自己免受可能存在的危险。
•防止滑倒：确保工作区域干燥，并使用防滑垫或其他措施来防止滑倒。
3. 安装步骤以下是新风机组的安装步骤，按照以下步骤进行安装可以确保正确安装：步骤1：准备工作•确保所有所需的材料和工具都准备齐全。
•检查新风机组的配件是否完整，并根据说明书进行检查。
步骤2：安装支架•根据空间尺寸和安装要求，选择合适的支架，并将其安装在预定位置上。
•确保支架稳固并与墙壁或地面牢固连接。
步骤3：连接管道•根据新风机组的要求，将进、出风口和排水口与管道进行连接。
•确保管道连接紧密，防止漏气或漏水。
步骤4：固定新风机组•将新风机组放置在支架上，并使用螺丝或其他固定物将其固定在支架上。
•确保新风机组稳固且不会晃动。
步骤5：电气连接•根据新风机组的电气图纸，将电线连接到相应的接线端子上。
•确保电气连接正确无误，并进行必要的绝缘处理。
步骤6：测试运行•在完成安装后，打开电源，测试新风机组是否正常运行。
•检查新风机组的各项功能是否正常，如风速、温度控制等。
4. 注意事项在安装新风机组时，还需要注意以下事项：•遵循厂家的安装指南：根据新风机组的厂家提供的安装指南进行操作，确保按照正确的方法进行安装。
•定期维护：安装完成后，定期对新风机组进行维护和清洁，以确保其正常运行。
全热热回收新风机技术手册PE-HRB-COO1
Engineered for flexibility and performance.TM麦克维尔吊顶式全热热回收新风机组技术手册Engineering Data Book for McQuay Total Heat Exchange Equipment麦克维尔空调 . 吊顶式全热热回收新风机组目录2008 McQuay International.All rights reserved. 2008 麦克维尔国际公司，版权所有。
是麦克维尔在美国和其它国家的注册商标，拥有全世界承认的商标权。
事先没有麦克维尔书面同意，为商业用途而使用上述商标标志，将违反美国联邦、州和相关国家法律，可以被指控为侵犯商标权和进行不公平竞争。
本手册由麦克维尔深圳工厂市场部编制。
根据版权法，未经麦克维尔书面同意，任何人不得复制本手册中的全部或部分内容，或以其他形式散播。
我们已尽力确保本手册上的信息准确。
由于我们一直致力于技术改进，因此机组及规格参数如有变动，恕不另行通知。
另外，为适应当地的条件及客户要求，也可能对机组及规格参数做些修改。
并需说明，不是所有的机型均适合每个市场。
本手册中介绍的是在中国制造的产品，执行标准：GB/T 21087-2007。
c c目 录第一章 产品介绍 (5)1.1 概述 ..........................................................................51.2 吊顶式全热热回收新风机组工作原理 ........................51.3 吊顶式全热热回收新风机组特点 ...............................61.4 吊顶式全热热回收新风机组命名 ...............................61.5 吊顶式全热热回收新风机组性能参数表 ....................71.6 吊顶式全热热回收新风机组投资分析 ........................81.7 吊顶式全热热回收新风机组外形尺寸图 .. (9)第二章 机组控制 (13)2.1 控制器简介..............................................................132.2 控制器功能操作说明 ...............................................132.3 控制器设置..............................................................142.4 控制器报警显示 ......................................................142.5 控制器外形尺寸 ......................................................152.6 控制器安装方式 (15)第三章 电气连接及参数 (16)3.1 电气参数 .................................................................163.2 电气接线图.. (16)第四章 设计选型 (18)4.1 机组选型计算 ..........................................................184.2 选型软件指导 . (19)第五章 机组安装与维护 (20)5.1 安装维护注意事项 ...................................................205.2 机组噪声防护措施 ...................................................215.3 风管安装方式 ..........................................................215.4 机组安装示意图 (22)第六章 加压箱应用介绍 (23)6.1 加压箱命名规则 ......................................................236.2 加压箱匹配表 ..........................................................236.3 加压箱技术参数表 ...................................................236.4 加压箱安装说明 ......................................................246.5 加压箱外形尺寸图 ...................................................246.6 加压箱电气接线图 (27) 在城市生活中，大多数人有80％以上的时间需要在室内度过。
新风机安装流程规范
新风机安装流程规范一、入场准备、确定机组安装位置若是精装房，带鞋套入场；做好室内必要保护，询问客户是否有需要特别保护和注意的地方。
1.根据设计与客户确定机组安装位置和风管安装线路。
2.机组离地200mm，若不使用底部回风口可落地安装。
3.排风口选择背风向，特别是北方地区（北方冬天新风温度比较低）。
材料、配件、工具齐全，用2米X1米的布摊开在室内空闲位置，摆放工具、材料且摆放整齐。
安装过程中工具做到用完归位。
1.按需准备不同大小风管和接头；2.准备水磨钻、冲击钻、手磨机、玻璃胶、清洁毛巾、小工具等。
二、拆箱验机1.打开包装观察外表有(划痕、污渍)。
2.打开机盖观察内部是否配件齐全，机器是不是新机。
3.接通电源检查机器运转是否正常。
三、开新风\排风口开孔前明确向客户说明施工对房屋的影响，请客户在《安装作业协议书》签字。
1.放样新风、排风口：开孔位置尽量远离梁、门、窗等，以免破坏墙体承重或结构；确认墙面是否有电源线、水管管道、钢筋等障碍物距离避开水、电、气管。
2.在通风孔定位点处安装专用防水防尘罩：已装修房屋，需对安装孔下部及周围墙壁做防水、防尘处理；对可能存在碎片滑落区域做防伤害隔离措施；墙外孔略低于内孔3到10mm，防止雨水侵入室内，孔壁内无灰尘杂物；当天应安装新风\排风接管，打上玻璃胶固定。
四、风管安装预设新、排风管，风管大小，安装方式符合设计要求；有问题与客户沟通好后期安装风口的效果。
1.风管所经墙体开孔，钻孔装支、吊架：支吊架钻孔深度约40至50mm；支吊架做好防锈处理，距管口连接处200mm以上；支吊架每个间距约2m。
2.保证管道走向横平竖直，管壁内部干净，风管布置应尽量沿墙铺设。
3.风口连接处必须清理并上密封胶，防止漏风。
4.风管弯头不宜过多，转角半径不宜过小：尽量避免管道突变径，以减少沿程压力损失；风管走向遇柱或梁障碍时，绕柱或梁。
5.所有风口用胶条密封严实以防尘。
6.风口与机体连接处平整、紧密、无滑动并用密封胶粘牢，避免松弛和漏风。
热回收新风机安装及注意事项
8/10
安装流程
竣工验收 设备、系统、场地卫生是否清理。 运行2分钟后检查除尘器是否通电正常。 风管是否有震动或噪音,有无漏风现象。 风速是否达到设计要求。 除尘效率是否达标，现场测试室内出风口和室外颗粒物数据给客户确认。 出风口是否贴有飘带。 填写《新风系统安装服务单》客户确认。。
3/10
安装流程
确 定 位 置
墙 体 钻 孔
机 体 安 装
防 雨 罩 安 装
风 管 安 装
电 源 连 接
通 电 检 查
竣 工 验 收
4/10
安装流程
确定位置 不影响室内美观且避免新风机雨淋和太阳直射。
新、排风口方位选择背风向，特别是北方地区。
不要安装在卧室等对噪音要求比较高的场所 要求风管安装方便，冷凝水排放通畅且维护保养空间足够。
安装流程
风管安装 预设新、排风管,风管大小,安装方式符合设 计要求。
风管布置应尽量沿墙铺设。
风管弯头不宜过多,转角半径不宜过小,尽量 避免管道突变径。 风管走向遇柱或梁障碍时,绕柱或梁 风口与机体连接处应平整、紧密、无滑动, 并用密封胶粘牢,避免松弛和漏风现象。 支、吊架不妨碍风口连接, 并做好防锈处理。
热回收新风机安装及注意事项
1/10
系列型号
2/10
基本参数
顶部风口均为矩形，采用圆管时,接风管径建议按 下表要求设置： 型号 SC125 SC250 SC500 新风管管径 Φ 110mm Φ 160mm Φ 200mm 回风管管径 Φ 110mm Φ 110mm Φ 160mmຫໍສະໝຸດ 热回收新风机SC125-500
