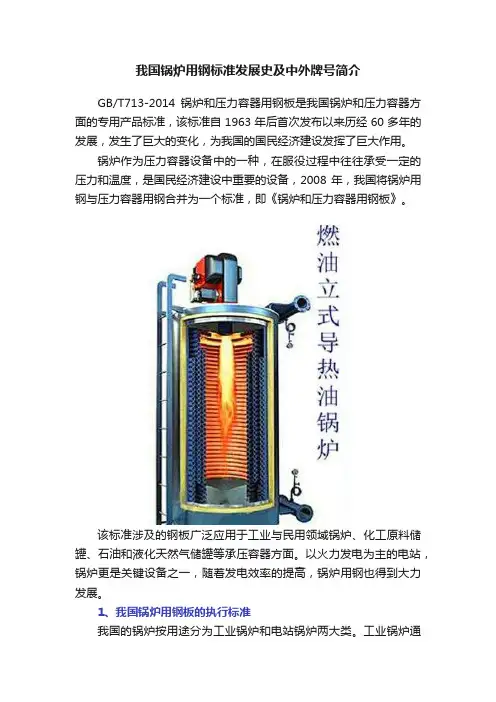

我国锅炉用钢标准发展史及中外牌号简介GB/T713-2014锅炉和压力容器用钢板是我国锅炉和压力容器方面的专用产品标准，该标准自1963年后首次发布以来历经60多年的发展，发生了巨大的变化，为我国的国民经济建设发挥了巨大作用。
锅炉作为压力容器设备中的一种，在服役过程中往往承受一定的压力和温度，是国民经济建设中重要的设备，2008年，我国将锅炉用钢与压力容器用钢合并为一个标准，即《锅炉和压力容器用钢板》。
该标准涉及的钢板广泛应用于工业与民用领域锅炉、化工原料储罐、石油和液化天然气储罐等承压容器方面。
以火力发电为主的电站，锅炉更是关键设备之一，随着发电效率的提高，锅炉用钢也得到大力发展。
1、我国锅炉用钢板的执行标准我国的锅炉按用途分为工业锅炉和电站锅炉两大类。
工业锅炉通常是工业企业用于供热，属小型锅炉，其所用钢材为普通碳素结构钢和低合金结构钢。
电站锅炉属大、中型锅炉，对钢材质量有特殊要求，一般要求具有优良综合性能的合金钢来制造。
GB/T713-2014其适用范围是用于锅炉和中常温压力容器的承压元件，钢板厚度为3mm~250mm。
该标准中共有12个牌号，钢种可分为碳素钢、低合金高强钢和耐热铬钼钢三类。
2、我国锅炉用钢板标准GB/T713的发展历史为加快国民经济建设，从上世纪50年代开始，我国组织多个部门（冶金、电力、科研院所和生产企业）开展了大量的锅炉和压力容器用钢板的研究，并制定了我国锅炉用钢板的第一个标准GB713-63，标准名称为《制造锅炉和火箱用热轧碳素钢板技术条件》。
在制订标准时，将锅炉用钢和压力容器用钢是分开制订的，这主要是参照前苏联标准的制订原则。
经过近60年的发展，到目前为止该标准共进行了6次修订。
历次版本情况如下：GB713-63、GB713-72、GB713-86、GB713-1997、GB713-2008（将GB713-1997与GB6654-1996合并修订）、GB/T 713-2014。
一锅炉压力容器材料标准概况
三、尺寸、重量、外形及允许偏差
▪ (1)尺寸范围 伴随锅炉和压力容器行业旳不断发 展，要求钢板尺寸规格加大，轧机不断改造更新， 并引进宽厚板生产线，所以原原则钢板宽度、厚 度已不能满足目前行业发展旳要求。本原则将原
原则宽度3800mm加宽到了4800mm，原因： 宝钢旳5米轧机已投产，另与GB/T7092023原则相一致。
▪ (4)本原则要求： “全铝Alt含量能够用测定酸溶 铝含量替代，此时酸溶铝Als含量应不不大于 0．015％”。
▪ 炼钢生产工艺中为了降低钢中旳含氧量，常用铝、 钡、钙、硅、锰等脱氧材料（或其复合合金）与 氧发生反应成氧化物炉渣上浮到钢水上层而降低 钢中旳氧含量，其中铝是优良旳脱氧剂，铝易与 氧反应生成Al2O3（极少许氮化铝）,同步有部 分单质铝溶入钢中，这部分单质铝可被酸溶解称 为酸溶铝；而极少许旳Al2O3也会滞留在钢中形 成夹杂物，降低钢旳性能，这部分Al2O3一般不 易被酸溶解。单质铝和Al2O3旳总含量成为全铝 （含量）。
改告知单。内容分别为增长新牌号 15MnNbR和对原牌号钢旳P、S含量、冲
击温度、冲击功值、冶炼措施进行了调整。 (2)GB3531—1996低温压力容器用低合金 钢钢板。该原则在2023年9月26日由国家 技术监督局公布了第1号修改告知单。取 消了原原则中牌号09Mn2VDR，并对其他 原牌号旳P、S含量、冶炼措施及16MnD 旳冲击功值进行了调整。
▪ (3)GB19189—2003压力容器用调质高强 度钢板。另外，国标GB150—1998钢制压 力容器中附录A涉及有14GrlMoR钢板原则。 在附录H 中涉及有l2Gr2MolR钢板原则。 除上述外，GB150—1998还规定了用于制 造压力容器旳其它钢板原则旳材料牌号。
锅炉用钢管及钢材料标准
锅炉用钢管及钢材料标准锅炉用钢管及钢材料标准随着世界经济的发展，科技的创新，信息的传播，时空缩短了人类之间交往距离，标准在日常生活中无处不在，标准关系你我他。
标准化是经济贸易发展的需要，标准化工作对国民经济和社会发展起着重要的技术支撑作用。
可以说：标准化让各种各样的连接和界面都更加经济、有效，而标准化的规模则从点对点，延伸到了全国范围，再到全世界。
我国国民经济和社会发展需要一个完善的、先进的、与国际接轨的标准体系作为重要技术基础，规范我国市场经济秩序和完善我国社会主义市场经济体系建设需要标准体系作为必要的支撑，在全球经济一体化的新形式下，提高我国产品质量、服务质量和工程质量，增强我国企业和产品在国际市场的竞争力，需要先进的与国际接轨的标准体系作为重要的应对手段，建设小康社会，确保消费安全，提高人民生活质量，需要一个完善的先进的与国际接轨的标准体系作为必要条件。
因此，标准化工作就越来越凸显其重要作用。
而安全始终贯穿于标准化工作中。
安全牵涉的面很广，对于人类来说，面临着：交通安全、食品卫生安全、房屋建筑、生活起居、天灾人祸等隐患，对于冶金行业就牵涉到在工作环境中造成的特种安全设备的质量与安全性的所在，这就取决于设备材料的质量与性能。
而控制与保证质量的法宝就是标准！标准是工业技术的具体体现，因此，标准是否能及时体现技术的发展方向和服务于生产是衡量标准先进性的一个重要指标。
目前我国与人身安全有着密切关系的标准包括：锅炉用钢、压力容器用钢、气瓶、石油化工、建筑结构用钢、桥梁钢等方方面面，大部分均为强制性国家标准。
锅炉用钢标准是标准研究的重点领域。
锅炉压力容器是生产和生活中广泛使用的、危险性较大的特种设备，一旦发生事故，会造成严重的人身伤亡及重大的财产损失。
我国政府明确指出安全技术规范是规定强制执行的特种设备安全性能和相应的设计、制造、安装、修理、改造、使用管理规定和检验检测方法以及许可、考核条件、程序的一系列具有行政强制力的规范性文件，凡安全技术规范所引用的标准，标准一旦被引用，具有与安全技术规范同等的法律效力和强制属性，并成为法律法规体系的组成部分。
宝钢 锅炉用无缝钢管

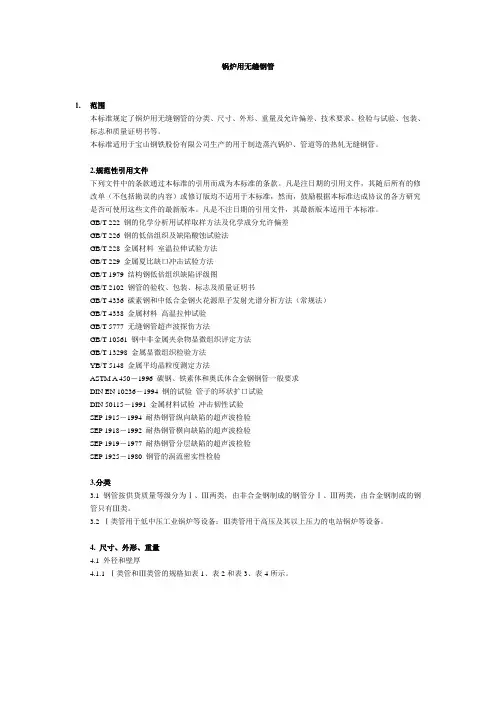

锅炉用无缝钢管1.范围本标准规定了锅炉用无缝钢管的分类、尺寸、外形、重量及允许偏差、技术要求、检验与试验、包装、标志和质量证明书等。
本标准适用于宝山钢铁股份有限公司生产的用于制造蒸汽锅炉、管道等的热轧无缝钢管。
2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 222 钢的化学分析用试样取样方法及化学成分允许偏差GB/T 226 钢的低倍组织及缺陷酸蚀试验法GB/T 228 金属材料室温拉伸试验方法GB/T 229 金属夏比缺口冲击试验方法GB/T 1979 结构钢低倍组织缺陷评级图GB/T 2102 钢管的验收、包装、标志及质量证明书GB/T 4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T 4338 金属材料高温拉伸试验GB/T 5777 无缝钢管超声波探伤方法GB/T 10561 钢中非金属夹杂物显微组织评定方法GB/T 13298 金属显微组织检验方法YB/T 5148 金属平均晶粒度测定方法ASTM A 450－1996 碳钢、铁素体和奥氏体合金钢钢管一般要求DIN EN 10236－1994 钢的试验管子的环状扩口试验DIN 50115－1991 金属材料试验冲击韧性试验SEP 1915－1994 耐热钢管纵向缺陷的超声波检验SEP 1918－1992 耐热钢管横向缺陷的超声波检验SEP 1919－1977 耐热钢管分层缺陷的超声波检验SEP 1925－1980 钢管的涡流密实性检验3.分类3.1 钢管按供货质量等级分为Ⅰ、Ⅲ两类，由非合金钢制成的钢管分Ⅰ、Ⅲ两类，由合金钢制成的钢管只有Ⅲ类。
3.2 Ⅰ类管用于低中压工业锅炉等设备；Ⅲ类管用于高压及其以上压力的电站锅炉等设备。
压力容器专用钢板标准简介
