路基路面厚度试验报告
(上基层)路基面厚度试验检测报告
样品描述 芯样完整
判定依据 JTG F80/1-2017
主要仪器设备及编号 游标卡尺（30105500）；钻芯机（CK00200)
检测方法
序号
1 2
桩号
K82+350 K82+450
钻芯法
位置（mm）
右3m 左2m
实测厚度（mm）
184 189
结构层次
与设计厚度 之差（mm）
4 9
水泥稳定级配碎石基层
备注： 该检测结果仅对测点负责。
试验： 用章）
审核：
签发：
日期：
年
月
日 （专
路基路面厚度试验检测报告
试验室名称：
报告编号： BG-2020-XCJ-FF0801002
委托单位 工程名称 路面改造工程 工程部位/用途 K82+100~K82+300水泥稳定级配碎石基层
任务编号 样品编号 试验依据
WT-2020-XCJ-FF0801002 YP-2020-XCJ-FF0801002 JTG E60-2008
备注： 该检测结果仅对测点负责。
试验： 用章）
审核：
签发：
日期：
年
月
日 （专
路基路面厚度试验检测报告
试验室名称：
报告编号： BG-2020-XCJ-FF0809002
委托单位 工程名称 路面改造工程 工程部位/用途 K82+500~K82+700水泥稳定级配碎石基层
任务编号 样品编号 试验依据
WT-2020-XCJ-FF0809002 YP-2020-XCJ-FF0809002 JTG E60-2008
结果判定 合格 合格
检测点数
路基试验段总结报告
路基试验段总结报告本报告总结了2014年5月5日至2014年6月10日，在XXXX段进行的路基水泥改良土路基本体填筑试验段的施工情况。
试验段长100米。
本次试验的目的是为了指导大面积的路基水泥改良土填筑的施工，因此我们在试验期间得到了监理单位的大力协助及现场指导。
在路基填前碾压及路基填筑过程中，我们严格遵守高速铁路路基工程施工质量验收标准及设计图纸的具体要求施工，按照施工管理实施办法的有关程序，进行了路基试验段的路基本体施工。
在本报告中，我们首先列出了本次试验的编制依据，包括《高速铁路路基工程施工质量验收标准》(TB-2010)、《高速铁路路基工程施工技术指南》(铁建设〖2010〗241号)、《XXXX工程施工图设计文件》等。
接着，我们介绍了本段路基的工程概况，包括路基起讫里程、线路通过方式、填方最大高度等情况。
此次路基试验段垫层填筑的里程为XXXX段，位于东星村特大桥与凉泉村中桥之间及宝鸡市东南凉泉村三组北侧，该处地势较为平坦，相对高差7m，本段位于线路的曲线段。
接下来，我们介绍了工点区域的自然地理特征，包括特殊岩土特征和水文地质特征。
特殊岩土特征主要包括湿陷性黄土、松软土和膨胀土。
湿陷性黄土具有III级（严重）自重湿陷性，湿陷土层厚度约为10～14m；松软土大部分15m以上黏质黄土Ps小于3.0Mpa，属松软土；膨胀土具有中等膨胀性。
水文地质特征方面，工点区域地表水不发育，地下水主要为第四系孔隙潜水，主要赋存于全新统冲积砂卵砾石层中，地下水位埋深20～25m，地下水质良好，对圬工无侵蚀性。
最后，我们总结了本次试验的施工情况，并强调了本次试验的目的是为了指导大面积的路基水泥改良土填筑的施工，因此本次试验的数据对于未来的工程施工具有重要的参考价值。
水准仪动力板载压力试验仪动力板载位移计单位台台台数量111设备型号Leica TS13ZC-3ZD-20备注用于测量施工控制导线、路基横断面等用于检测填料压实度、7d饱和无侧限抗压强度等用于检测填料压实度、路基变形等1、为确定本地区经济合理的填料、选定满足施工要求的压实机具以及机械配套，需要进行试验段的施工，并选定积极、合理、准确的检测手段。
关于路面厚度检测方法指导书
公路路面厚度钻芯法实施细则一、目的与适应范围本方法适用于路面各层施工完成后的厚度检验及工程竣工验收检查使用。
二、仪具与材料1、取样用路面芯样钻机及钻头，冷却水，钻头直径50mm、100mm或150mm。
2、量尺：钢卷尺、钢板尺、卡尺。
3、其他：棉纱、毛刷等。
三、钻孔取芯样法厚度测试步骤：（1）根据现行相关规范的要求，按照《公路路基路面现场测试规程》（JTC E60-2008）附录A的方法，随机取样决定钻孔检查的位置，如为旧路，该点有坑洞等显著缺陷或接缝时，可在其旁边检测。
（2）用钻机在取样地点垂直对准路面放下钻头，牢固安放钻机，使其在运转过程中不得移动。
（3）开放冷却水，启动电动机，徐徐压下钻杆，钻取芯样，但不得使劲下压钻头。
待钻透全厚后，上抬钻杆，拔出钻头，停止钻动，不使芯样损坏，取出芯样。
沥青混合料芯样及水泥混凝土芯样可用清水漂洗干净备用。
（4）仔细取出芯样，清除底面灰土，找出与下层的分界面。
（5）用钢板尺或卡尺沿圆周对称的十字方向四外置取表面至上下层的界面的高度，取其平均值，即为该层的厚度，准确到1mm。
四、按下列步骤用与取样层相同的材料填钻孔（1）适当清理坑中残留物，钻孔时留下的积水应用棉纱吸干。
（2）对无结合料稳定层及水泥混凝土路面板，应按相同配合比用新拌的材料分层填补并用小锤压实。
水泥混凝土中宜掺加少量快凝早强剂。
（3）所以填补结束时，宜比原面层略鼓出少许，用重锤压实平整。
五、计算按下式计算实测厚度T1i与设计厚度Toi之差。
ΔTi＝T1i﹣Toi式中：T1i -----路面的实测厚度(mm)；Toi-----路面的设计厚度（mm）；ΔTi----路面的实测厚度与设计厚度的差值（mm）。
当为检查路面总厚度时，则将各层平均厚度相加即为路面总厚度。
六、报告路面厚度检测报告应列表填写，并记录与设计厚度之差，不足设计厚度为负，反之为正。
BJJYT-ZY-03-2010 DiNi03水准仪操作规程一、工作原理电子精密水准仪--就是测量水平高差的可以自动记录的光学仪器，原理是将仪器置于两个有高差的地点(分别置有一把铟钢尺)中间就可以比对出两点的高差值。
路基路面几何尺寸及路面厚度测定
三峡大学《道桥工程检测》课程
第二节
路基路面几何尺寸检测
一、检测项目与要求
在路基路面施工过程中、交工验收期间及旧路调查中， 都需要检测路基路面各部分的几何尺寸，以保证其符合规 定的要求。
几何尺寸检测所用的仪器与材料有：钢尺、经纬仪、
全站仪、精密水准仪、塔尺、粉笔等。 几种结构层的几何尺寸检测项目的要求见表1.1.4。
hd 1 hd 2 ii 100% Bi
（1.2）
（1.3） 式中：hd1、hd2——各测定断面两测点d1和d2的高程读数。
三峡大学道桥工程系
ii ii i0i
三峡大学《道桥工程检测》课程 五、路基路面宽度及中线偏差测定
路基宽度是指行车道与路肩宽度之和，以m计；路面宽 度包括行车道、路缘带、变速车道、爬坡车道、硬路肩和 紧急停车带的宽度，以m计。 用钢尺沿中心线垂直方向水平量取路基路面各部分的 宽度，以m计。对于高速公路及一级公路，准确至0.005m； 对于其他公路，准确至0.01m。 各测定断面的实测宽度Bi与设计宽度Boi之差∆Bi为：
三峡大学道桥工程系
三峡大学《道桥工程检测》课程
(2)用钢尺测量两测点的水平距Bi，以m计。对于高速 公路及一级公路，准确至0.005m；对于其他等级公路，准 确至0.01m。 (3) 各测定断面的横坡度ii按式（1.2）计算，准确至 一位小数。按式(1.3)计算实测横坡ii与设计横坡ioi之差∆ii。
三峡大学《道桥工程检测》课程
道桥工程检测
主讲人：刘杰 三峡大学土木与建筑学院
2015年春季学期
三峡大学道桥工程系
三峡大学《道桥工程检测》课程 一、教材
邢世建编，《道路与桥梁工程试验检测技术》，
路基路面压实度试验检测报告
路基路面压实度试验检测报告全文共四篇示例，供读者参考第一篇示例：《路基路面压实度试验检测报告》一、试验目的及背景随着社会经济的发展和交通运输的需求增加，路基和路面的建设变得越来越重要。
路基路面的质量直接影响到道路的使用寿命和运输安全。
压实度是评定路面质量的一个重要指标，通过测量路基路面的压实度可以判断其密实度和稳定性，从而指导后续的施工和维护。
本次试验旨在对某条道路的路基路面进行压实度测试，评估其质量并提出改进建议，以确保道路的安全和可持续使用。
二、试验方案1. 试验对象：某条道路的路基路面2. 试验仪器：压实度测试仪3. 试验方法：选取不同位置的路基路面进行测试，每个位置进行多次测量取平均值4. 试验指标：压实度值三、试验过程及结果1. 试验过程：在选取的路段上，使用压实度测试仪对路基路面进行测试，记录测试位置和测试结果。
2. 测试结果：经过多次测量和计算，得到如下压实度测试结果（以压实度值表示）：- A路段：压实度值为90%- B路段：压实度值为85%- C路段：压实度值为75%- D路段：压实度值为60%四、结果分析与建议根据试验结果，我们得知各路段的压实度值分别为90%、85%、75%和60%。
通过对比发现，A路段的压实度最高，而D路段的压实度最低。
这说明A路段的路基路面密实度较高，稳定性较好，而D路段的路基路面存在一定的松散和不稳定现象。
针对不同路段的情况，我们提出如下建议：1. 对A路段进行定期维护，保持其压实度的稳定性；2. 对B路段进行适当的补强工程，提高其压实度；3. 对C路段进行加固处理，提升其路面的密实度；4. 对D路段进行重新铺设或者加固，以保证其安全性和使用寿命。
五、结论在日后的施工和维护中，应根据压实度测试结果定期检测道路的密实度和稳定性，及时修复和加固路面，以提高道路的质量和使用寿命，为交通运输的顺畅和安全保驾护航。
第二篇示例：路基路面压实度试验检测报告一、实验目的本次实验旨在对路基路面的压实度进行试验检测，通过测量路基路面的密实度和均匀度，评估路面施工质量，并为未来的道路维护和管理提供参考依据。

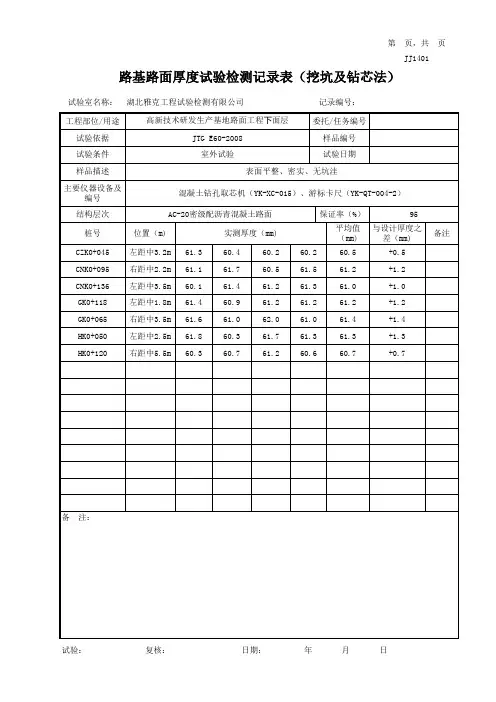

路基路面厚度试验检测记录表(挖坑及钻芯法)(自动计算程序)
路基路面厚度试验检测记录表（挖坑及钻芯法）
试验室名称： 湖北雅克工程试验检测有限公司
记录编号：
工程部位/用途
高新技术研发生产基地路面工程下面层
委托/任务编号
试验依据
JTG E60-2008
样品编号
试验条件
室外试验
试验日期
样品描述
表面平整、密实、无坑洼
主要仪器设备及 编号
混凝土钻孔取芯机（YK-XC-015）、游标卡尺（YK-QT-004-2）
61.3
+1.3
HK0+120
右距中5.5m 60.3 60.7
61.2 60.6
60.7
+0.7
备 注：
试验：
复核：
日期：
年
月
日
CNK0+136 左距中3.5m 60.1 61.4
61.2 61.3
61.0
+1.0
GK0+118
左距中1.8m 61.4 60.9
61.2 61.2
61.2
+1.2
GK0+065
右距中3.5m 61.6 61.0
62.0+050
左距中2.5m 61.8 60.3
61.7 61.3
结构层次 桩号
AC-20密级配沥青混凝土路面
位置（m)
实测厚度（mm)
保证率（%）
95
平均值 与设计厚度之
（mm)
差（mm)
CZK0+045 左距中3.2m 61.3 60.4
60.2 60.2
60.5
+0.5
备注
CNK0+095 右距中2.2m 61.1 61.7
路基路面厚度检测作业指导书
路基路面厚度检测方法1适用范围1.1挖坑和钻芯测试路面厚度方法本方法适用于测试路面结构层厚度。
挖坑法适用于基层或砂石路面的厚度测试，钻芯法适用于沥青面层、水泥混凝土路面板和能够取出完整芯样的基层的厚度测试。
本方法适用于路面各层施工过程中的厚度检验及工程交工验收检查使用。
1.2短脉冲雷达测试路面厚度方法本方法适用于采用短脉冲雷达测试沥青路面面层厚度。
本方法不适用于潮湿路面或用富含铁矿渣集料等介电常数较高的材料铺筑的路面。
2执行标准《公路路基路面现场测试规程》JTG3450-2019《公路工程质量检验评定标准》JTGF80/1-20173检测目的测试路基路面厚度，要求厚度符合JTGF80/1-2017《公路工程质量检验评定标准》规范要求。
4仪器设备挖坑和钻芯法：（1）挖坑用镐、铲、凿子、锤子、小铲、毛刷。
（2）路面取芯机：手推式或车载式，配有淋水冷却装置。
钻头的标准直径为φ100mm，如芯样仅供测量厚度，不做其他试验时，对沥青面层与水泥混凝土板也可用直径φ50mm的钻头，对基层材料有可能损坏试件时，也可用直径φ150mm的钻头，但钻孔深度均必须达到层厚。
（3）量尺：钢直尺、游标卡尺，分度值不大于1mm。
（4）其他：直尺、搪瓷盘、棉纱等。
短脉冲雷达法：短脉冲雷达测试系统由承载车、发射天线、接收天线和控制单元等组成，其主要技术要求如下：（1）距离标定误差不大于0.1%。
（2）最小分辨层厚不大于40mm。
（3）系统测量精度要求如表1。
表1系统测量精度要求（4）天线：采用空气耦合方式，带宽能适应所选择的发射脉冲频率。
5资料收集5.1挖坑和钻芯测试路面厚度方法（1）按《公路路基路面现场测试规程》JTG3450-2019（T0902）规定的方法确定挖坑测试或钻芯取样的位置，如为既有道路，应避开坑洞等显著缺陷或接缝位置，可在其旁边检测。
（2）在选择的试验地点，选一块约400mm×400mm的平坦表面，用毛刷将其清扫干净。
路基路面实训报告[修改版]
第一篇：路基路面实训报告路基路面实训报告一、实训目的本次实训通过前往交通学院参观各种路桥设施模型参观与实例讲解，将课本上对各种路基路面材料、结构及施工工艺的初步认识与工程实际联系起来，融会贯通，以巩固和加深学生对《路基路面工程》课程内容的消化理解，并通过对路基路面施工工艺、施工设备和质量控制等问题的实地认识和分析，培养学生认识和分析工程实际问题的能力，将所学路基路面设计的基本原则和方法与工程实际相联系。
二、实训内容实训内容为参观交通学院模型，其中包括：边沟、沥青路面分层模型、混凝土路面分层模型、预应力箱梁及T型梁模型与配筋透视模型、柱式桥台、桥墩、支座、各类挡土墙、边坡防护、圆管涵、盖板涵、拱涵、倒虹吸管、箱梁钢模板、桩基础钢筋笼、各类常见质量问题的桩基础模型、试验路、简支桥梁、拱桥、隧道等。
三、实训总结这次实训我们来到交通学院参观模型，我觉得收获良多，首先我们看到的是边沟的模型，是最常见的梯形截面的边沟，在这里我们很直观的看到了边沟的构造。
在边沟旁边就是沥青路面的分层展示模型，它将沥青路面的沥青面层、联结层、无机混合料基层、碎石垫层、土路基清晰的展示在我们面前，每一层的厚度让我们看得一清二楚，看到了这实际的每一层比书本上的简单示意图要更清晰明了，而且每一层的材料不同之处更是直接展现在眼前。
比如最上层的沥青颗粒明显比联结层的颗粒要细、无机混合料稳定层的材料性质也是看到就能真切感受到它的作用。
而且路面的横向布置比如路缘石、分隔带、路面横坡等都按真实道路布置。
沥青道路旁边就是混凝土路面。
两者之间的比较就显得更明显了。
每一层的不同和相同之处展现在我们眼前。
看完了路面分层后我们就来到了桥台和预应力梁的地方，桥台的构造让我觉得和书本上的简图反差很大，走进了体味它的构造更是让你对桥台的构造有了更贴近实际的感受，比如桥台建造时各块是如何连接成为一个整体，混凝土浇筑时如何控制内外温差等等。
而看到预应力箱梁和T型梁时更是让我大跌眼镜，以前一直不懂中空的预应力箱梁预应力筋弯起布置不是会让预应力筋暴露出来。
路基路面几何尺寸及路面厚度测定
4
道桥试验检测技术是一门正在发展的新 兴学科，它融道桥试验检测基本理论和 测试、操作技能及道桥工程相关学科基 础知识于一体，是工程设计参数、施工 质量控制、施工验收评定、养护管理决 策的主要依据。
10
试验检测工作是道路与桥梁工程施工技 术管理中的一个重要组成部分，也是道 路与桥梁工程施工质量控制和竣工验收 评定工作中不可缺少的一个主要环节。
26
ta / n 0.310
解：经计算 h =25.05cm，S=0.24cm。 根据n=30，ɑ =95%，查表得 ta / n 0.310 代表性厚度h为算术平均值的下置信界限，即：
因为 hh 24.5cm 表示该路段代表值厚度满足要 求。
27
而所有测点的厚度均大于hmin=24cm，根据 所以厚度评分为满分。
28
§1.6 本周实验：击实实验
小组划分：本课程共分10个小组，每组15人左 右，人员自由组合，各组选组长1名。
各年级选课代表一名，负责本年级本课程相 关协调工作。
因上课同学较多，为保证实验操作时间和效 果，请先根据各组情况拟定实验操作时间。
所有实验均须注意安全，尤其本实验，任何 情况下严禁将手伸到击实锤下方，并注意关 机顺序。
序号 11 12 13 14 15 16 17 18 19 20 厚度hi(cm) 24.9 24.8 25.3 25.3 25.2 25.0 25.1 24.8 25.0 25.1
序号 21 22 23 24 25 26 27 28 29 30 厚度hi(cm) 24.7 24.9 25.0 25.4 25.2 25.1 25.0 25.0 25.5 25.4
道路与桥梁工程 试验检测技术
第一讲：路基路面几何尺寸及路面厚度测定
短脉冲地质雷达法检测路基路面厚度
短脉冲雷达检测路基路面厚度及识别结构层方法T0913-2008短脉冲雷达测定路面厚度试验方法1目的与适用范围本方法适用于采用短脉冲雷达无损检测路面面层厚度。
本方法的数据采集、传输、记录和数据处理分别由专用软件自动控制进行。
本方法适用于新建、改建路面工程质量验收和旧路加铺路面设计的厚度调查。
雷达发射的电磁波在路面层传播过程中会逐渐削弱、消散、层面反射。
雷达最大探测深度是由雷达系统的参数以及路面材料的电磁属性决定的。
对于材料过度潮湿或饱和以及有高含铁量矿渣集料的路面不适合用本方法测试。
2仪具与材料技术要求雷达测试系统由承载车、天线、雷达发射接收器和控制系统组成。
测试系统技术要求和参数：（1）距离标定误差：≤0.1%。
（2）设备工作温度：0~40℃。
（3）最小分辨层厚：≤40mm。
（4）系统测量精度要求：系统测量精度技术要求（5）天线：带宽能适应所选择的发射脉冲频率。
通常，在检测路面厚度时宜选择使用2.0GHz的天线，在检测路基各结构层情况时宜选择使用900MHz的天线。
（6）收发器：脉冲宽度≤1.0ns，时间信号处理能力可以适应所需的测试深度。
3方法与步骤3.1准备工作（1）距离标定：承载车行驶超过20000km，更换轮胎，或使用超过1年的情形下需要进行距离标定。
距离标定方法根据厂商提供的使用说明进行。
（2）安装需达天线：将雷达天线按照厂商提供的安装方法牢固安装好，并将天线与主机的连线连接好。
（3）检查连接线安装无误后开机预热，预热时间不得少于厂商规定的时间。
（4）将金属板放置在天线正下方，启动控制软件的标定程序，获取相应参数。
（5）打开控制软件的参数设置界面，根据不同的检测目的，设置采样间隔、时间窗、增益等参数。
3.2测试步骤（1）将承载车停在起点，开启安全警示灯，启动软件测试程序，令驾驶员缓慢加速车辆到正常检测速度。
（2）检测过程中，操作人员应记录测试线路所遇到的桥梁、涵洞、隧道等构造物的起终点。
