热轧带肋钢筋HRB600新标准
热轧带肋钢筋HRB600新标准
热轧带肋钢筋HRB600新标准热轧带肋钢筋HRB600新标准新标准变化：GB/T 1499《钢筋混凝土用钢》分为3 个部分:——第1 部分:热轧光圆钢筋;——第2 部分:热轧带肋钢筋;——第3 部分:钢筋焊接网。
本部分为GB/T 1499 的第 2 部分。
本部分按照GB/T 1.1-2009 给出的规则起草。
本部分代替GB/T 1499.2—2007《钢筋混凝土用钢第 2 部分:热轧带肋钢筋》。
本部分与GB/T 1499.2—2007 相比,主要变化如下: ——增加了冶炼方法;——取消了335 MPa级钢筋;——增加了600 MPa级钢筋;（细晶粒带肋钢筋、抗震钢筋无此等级钢筋）——增加了带E的钢筋牌号;（牌号带E的钢筋直接列入牌号表，作为独立牌号）1、对长度允许偏差、弯曲度适当加严;2、对重量允许偏差进行了适当加严,明确重量偏差不允许复验;3、将牌号帶E 的钢筋反向弯曲试验要求作为常规检验项目;4、增加了钢筋疲劳试验方法的规定;5、增加了金相组织检验的规定;6、增加了宏观金相、截面维氏硬度、微观组织及检验方法;7、增加横肋末端间隙的测量方法;8、将表面标志轧上“经注册的厂名(或商标)”改为“企业获得的钢筋混凝土用热轧钢筋产品生产许可证编号(后3位)”,删除了“公称直径不大于10 mm 的钢筋,可不轧制标志,可采用挂标牌的方法” 了解更多请关注微信公众号：建设工程之家9、删除了附录A《钢筋在最大力下总伸长率的测定方法》。
本部分使用重新起草法参考ISO 6935-2:2015《钢筋混凝土用钢第2 部分:带肋钢筋》编制,与ISO 6935-2:2015 的一致性程度为非等效。
注意：1、标志方法有改变，现场检查时应予以注意。
2、钢筋的重量偏差项目不允许复试。
3、公称直径6mm-12mm实际重量与理论重量的偏差由±7%，改为±6.0%（提高了对带肋钢筋重量偏差的技术要求，由原标准的整数改为新标准的一位小数），公称直径14mm-20mm实际重量与理论重量的偏差仍为±5.0%，公称直径22mm-50mm实际重量与理论重量的偏差仍为±4.0%。
GB1499《钢筋混凝土用热轧带肋钢筋》国家标准修订.pdf
GB1499《钢筋混凝土用热轧带肋钢筋》国家标准修订编制说明一．工作简况1．任务来源根据冶信标院[2002]062号文转发的国家标准制修定计划的要求，GB1499《钢筋混凝土用热轧带肋钢筋》列入国家标准修订计划。
标准修订的起草单位为：中冶集团建筑研究总院、首钢总公司、莱芜钢铁集团有限公司、冶金工业信息标准研究院、涟源钢铁集团公司、济南钢铁公司、昆明钢铁股份有限公司。
参加起草单位为宝钢集团上钢一厂、邢台钢铁股份公司。
2．工作简要过程标准修订计划下达后，标准主要起草单位于2002年8月召开了起草小组工作会议，对标准的修订内容进行了讨论，提出了修改意见。
在进行了较充分的前期调研和资料收集、整理、分析的基础上，标准起草小组于2004年8月提出标准修订草案，于2004年9月如开了“标准草案讨论会”，根据讨论会意见，对标准草案进行修改后，于2004年11月提出了“标准征求意见稿”，发至生产、使用、设计、科研等共60个单位广泛征求意见，至2004年底收到回函22份，回函意见130条。
2005年7月，主要就控轧细晶粒钢筋纳标问题召开了有冶金行业、建筑行业、混凝土建筑规范、钢筋焊接规范方面的专家会议，进行了深入研讨，与会专家一致同意将控轧细晶粒钢筋纳入标准，并建议余热处理钢筋不列入本标准。
根据专家会意见并对回函意见进行汇总处理后，于2005年9月提出了标准送审稿。
二．标准修订的原则本标准此次修订非等效采用国际标准ISO6935-2：1991《钢筋混凝土用钢第2部分：带肋钢筋》的基本框架，由于该国际标准目前正在修订，本稿参考了国际标准的修订稿“ISO/DIS6935-2（2005）”，并参考了其他国家同类标准的内容，同时充分考虑了我国钢筋生产和使用的经验和要求，对原标准的内容作了相应的修改和调整。
修订和调整的主要内容有：●适用范围增加了控轧细晶粒钢筋；●增加了控轧细晶粒钢筋HRBF335、HRBF400、HRBF500三种牌号；●取消内径偏差规定。
hrb400 ,hrb500, hrb600化学元素成分标准

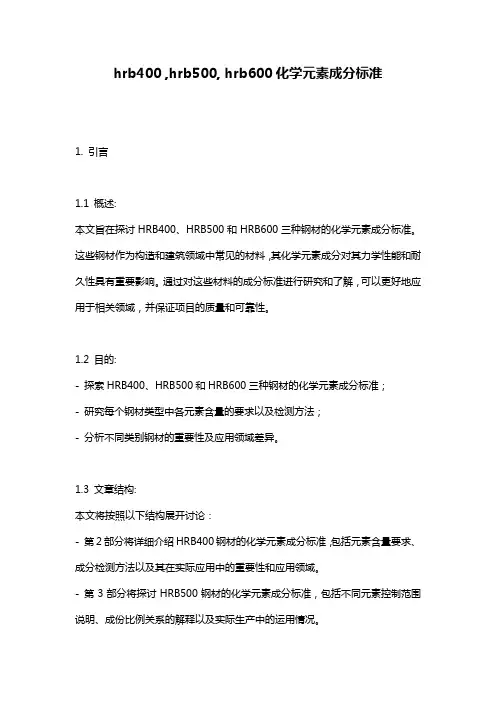

hrb400 ,hrb500, hrb600化学元素成分标准1. 引言1.1 概述:本文旨在探讨HRB400、HRB500和HRB600三种钢材的化学元素成分标准。
这些钢材作为构造和建筑领域中常见的材料，其化学元素成分对其力学性能和耐久性具有重要影响。
通过对这些材料的成分标准进行研究和了解，可以更好地应用于相关领域，并保证项目的质量和可靠性。
1.2 目的:- 探索HRB400、HRB500和HRB600三种钢材的化学元素成分标准；- 研究每个钢材类型中各元素含量的要求以及检测方法；- 分析不同类别钢材的重要性及应用领域差异。
1.3 文章结构:本文将按照以下结构展开讨论：- 第2部分将详细介绍HRB400钢材的化学元素成分标准，包括元素含量要求、成分检测方法以及其在实际应用中的重要性和应用领域。
- 第3部分将探讨HRB500钢材的化学元素成分标准，包括不同元素控制范围说明、成份比例关系的解释以及实际生产中的运用情况。
- 第4部分将阐述HRB600钢材的化学元素成分标准，包括化学成分合格标准要求、特殊性添加元素的介绍以及质量检验和评定标准说明。
- 最后，第5部分将总结各类HRB材料的特点，并展望未来发展方向与趋势推测，同时提出实践应用中需要注意的事项建议。
通过以上结构安排，本文旨在全面解析不同类别钢材的化学成分标准，为相关领域从业人员提供参考和指导。
2. HRB400化学元素成分标准2.1 元素含量要求HRB400的化学元素成分标准规定了不同元素在钢材中的含量范围。
根据相关标准，HRB400的化学成分要求如下：- 碳含量：不低于0.25%；- 锰含量：不高于1.60%；- 硅含量：不高于0.80%；- 磷含量：不高于0.040%；- 硫含量：不高于0.040%。
以上参数反映了HRB400钢材中各元素的最小和最大限制。
这些限制有助于确保钢材具有良好的力学性能和耐久性。
2.2 成分检测方法为了判断钢材是否符合HRB400化学元素成分标准，需要进行成分检测。
29.高强钢筋(600MPa及以上)应用技术
《中建八局10项新技术》（2019版）技术交流培训高强钢筋（600MPa及以上）应用技术2019年11月26日汇报人：白洁单位：工程研究院CONTENTS目录国内外应用情况第一部分HRB600高强钢筋的性能介绍第二部分HRB600高强钢筋的应用技术第三部分应用案例第四部分第一部分国内外应用情况4一、国内外应用情况英国250MPa 、500MPa 级澳大利亚250MPa 、500MPa 级新西兰300MPa 、500MPa 级欧洲部分地区300MPa~600MPa 级俄罗斯300MPa~600MPa 级日本295MPa~490MPa 级美国280MPa~520MPa 级多数发达国家使用的钢筋最高强度在500MPa 左右，部分国家开始使用600MPa 级钢筋；非设防抗震国家的钢筋强度等级一般比较单一，例如德国热轧带肋钢筋的强度等级只有500MPa 级一种；设防抗震国家的钢筋等级一般比较丰富，例如日本热轧带肋钢筋的强度等级有：SD295级（295MPa ）、SD345级（345MPa ）、SD390级（390MPa ）、SD490级（490MPa ）；国外应用情况概况5一、国内外应用情况低碳钢235MPa早期低碳钢335MPa 20世纪六七十年代2004~2009年研发500MPa 高强钢筋新三级高强钢400MPa 1996年GB500102002年GB500102010年GB50010倡导400MPa 推广500MPa 我国钢筋强度等级的发展历程第二部分HRB600高强钢筋性能介绍789二、HRB600高强钢筋性能介绍 使用HRB600高强钢筋的意义节约钢材、降低成本取HRB600高强钢筋的节材率为20%，则HRB600高强钢筋材料成本节省百分率为：当HRB400钢筋与HRB600高强钢筋的差价一定时，HRB600高强钢筋的成本节省率与HRB400的单价成正相关关系。
注：图中成本节省率未考虑运输成本10二、HRB600高强钢筋性能介绍 使用HRB600高强钢筋的意义方便施工、保证质量①构件的配筋率降低，提高了钢筋工程效率；②有利于提高梁柱节点钢筋绑扎质量；③有利于保证混凝土浇筑质量。
《 钢筋混凝土用600MPa级热轧抗震带肋钢筋(征求意见稿)》
ICS 77.140.60H 44团体X X X 标准T/XXX××××—××××钢筋混凝土用600MPa 级抗震热轧带肋钢筋600MPa grade anti seismic hot rolled ribbed bar for thereinforcement of concreteXXXX – XX-XX 发布XXXX – XX- XX 实施前言本文件按照 GB/T 1.1-2020 《标准化工作导则第 1 部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国工程建设标准化协会、中国特钢企业协会提出。
本文件由中国工程建设标准化协会、中国特钢企业协会归口。
本文件起草单位：本文件主要起草人：钢筋混凝土用600MPa 级抗震热轧带肋钢筋1 范围本文件规定钢筋混凝土用600MPa级抗震热轧带肋钢筋的术语和定义、牌号、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本文件适用于钢筋混凝土用600MPa级抗震热轧带肋钢筋。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T GB/T 222223.5223.11223.12223.14223.19223.23223.26223.37223.40223.59223.63223.84223.85223.86钢的成品化学成分允许偏差钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法钢铁及合金铬含量的测定钢铁及合金化学分析方法钢铁及合金化学分析方法钢铁及合金化学分析方法钢铁及合金镍含量的测定钢铁及合金钼含量的测定可视滴定或电位滴定法碳酸钠分离二苯碳酰二肼光度法测定铬量钽试剂萃取光度法测定钒含量新亚铜灵三氯甲烷萃取光度法测定铜量丁二酮肟分光光度法硫氰酸盐分光光度法钢铁及合金化学分析方法蒸馏分离靛酚蓝光度法测定氮量钢铁及合金铌含量的测定氯磺酚S分光光度法钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法钢铁及合金化学分析方法高碘酸钠(钾)光度法测定锰量钢铁及合金钛含量的测定二安替比林甲烷分光光度法钢铁及合金硫含量的测定感应炉燃烧后红外吸收法钢铁及合金总碳含量的测定感应炉燃烧后红外吸收法GB/T 1499.2-2018 钢筋混凝土用钢第2部分：热轧带肋钢筋GB/T 2101 型钢验收、包装、标志及质量证明书的一般规定GB/T 4336 碳素钢和中低合金钢火花源原子发射光谱分析方法(常规法)GB/T GB/T GB/T GB/T GB/T GB/T GB/T 13298175052006620123201242012528900金属显微组织检验方法钢及钢产品一般交货技术要求钢和铁化学成分测定用试样的取样和制样方法钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）钢铁氮含量的测定惰性气体熔融热导法（常规方法）低合金钢多元素的测定电感耦合等离子体发射光谱法钢筋混凝土用钢材试验方法YB/T 081 冶金技术标准的数值修约与检测数值的判定原则JGJ 18 钢筋焊接及验收规程JGJ 107 钢筋机械连接技术规程3 术语和定义GB/T 1499.2中的术语和定义适用于本文件。
热轧带肋钢筋标准
热轧带肋钢筋标准热轧带肋钢筋是建筑工程中常用的一种钢材，其质量标准对于保障建筑工程的安全和质量具有重要意义。
热轧带肋钢筋标准主要包括国家标准、行业标准和企业标准，下面将对这些标准进行详细介绍。
首先，国家标准是指由国家相关部门制定并公布的，具有强制性和统一性的标准。
对于热轧带肋钢筋来说，国家标准主要包括《钢筋混凝土用热轧带肋钢筋》（GB 1499.2-2018）和《钢筋混凝土用带肋钢筋焊接接头》（GB/T 1499.3-2018）等。
这些国家标准规定了热轧带肋钢筋的技术要求、化学成分、机械性能、尺寸偏差、表面质量等内容，确保了热轧带肋钢筋的质量和使用性能。
其次，行业标准是指由行业协会或组织制定的，对于特定行业具有指导作用的标准。
在热轧带肋钢筋领域，行业标准主要包括《钢筋混凝土用热轧带肋钢筋》（JG/T 3044-1999）和《钢筋混凝土用热轧带肋钢筋》（JG/T 3044-2015）等。
这些行业标准对于热轧带肋钢筋的生产、检验、使用等方面进行了详细规定，为行业提供了技术支撑和标准化的参考。
此外，企业标准是指由企业根据自身生产和管理需要制定的，对于企业具有约束力的标准。
对于热轧带肋钢筋生产企业来说，制定和执行企业标准是保证产品质量和企业竞争力的重要手段。
企业标准通常包括了国家标准和行业标准的要求，并结合企业的实际情况进行了细化和补充，以确保产品的质量和性能符合客户的需求。
综上所述，热轧带肋钢筋标准是保障建筑工程质量和安全的重要依据，国家标准、行业标准和企业标准共同构成了完善的标准体系。
各个环节的标准制定和执行都至关重要，只有严格依照标准要求生产和使用热轧带肋钢筋，才能确保建筑工程的安全可靠。
希望各相关单位和企业能够重视热轧带肋钢筋标准，共同为建筑工程质量和安全保驾护航。
钢筋新标准学习
细晶粒热轧钢筋
HRBF500
HRBF400E HRBF500E
为钢铁材料的发展方向。鉴于以上因素，新标
准最终删除了HRB335牌号并且增加了HRB600 牌号钢筋。
对重量允许偏差进行了适当加严，明确重量偏差不允许复验
1、重量偏差是指直条钢筋实际重量与理论重量的偏差是一项重要的检测指标。 2、通过表1和表2对比看出 GB/T 1499.2-2018 标准中对6～12mm 钢筋的重量及 允许偏差由±7 改为±6.0，加严了要求。新标准对重量偏差的结果精确到了小数
的名义生产、销售和使用的余热处理钢筋。余热处理钢筋轧后穿水，钢筋表层氧化膜被破
坏，很容易被腐蚀，耐久性差。此外穿水冷却技术控冷终止温度要求高于材料的再结晶温 度。如果温度控制不好，钢筋表层容易形成一薄层淬火、回火组织。将破坏螺纹钢筋的强 屈比和焊接性能。GB/T 1499.2-2018 附录 B 中对钢筋宏观金相、截面维氏硬度、微观组 织及检验方法旨在从工艺上彻底杜绝了穿水工艺的使用。
1、 GB/T 1499.1-2017 新标准中对取样方法明确规定在“不同根（盘）钢 筋切取”与GB 1499.1-2008的规定“任意两根钢筋中切取”有所不同， 取 样数量不变都为 2 根但是取样方法的表述更加准确规范。
2、此外拉伸试验方法由原来的“GB/ T228、本部分 8.2”变为“GB/T
5.增加了可在钢筋表面增 加凸起厂名等表面标志
2.删除6.5mm 规格产品及其相关技术要求
6.加严了重量偏差以及重量偏差 不合格时不准许复验的规定
3.增加了直条钢筋每米弯曲度要求
7.将硫元素含量上限调整为0.045%， 删除钢中残余元素相关技术要求
4.增加了屈服强度不明显 时的测量规定。
HRB600热轧带肋高强钢筋的研发与生产实践
第４３卷第３期２０２１年６月甘㊀肃㊀冶㊀金ＧＡＮＳＵ㊀ＭＥＴＡＬＬＵＲＧＹＶｏｌ.４３Ｎｏ.３Ｊｕｎ.ꎬ２０２１文章编号:１６７２￣４４６１(２０２１)０３￣００４８￣０４ＨＲＢ６００热轧带肋高强钢筋的研发与生产实践张㊀飞ꎬ周庆辉ꎬ吕㊀磊(陕钢集团汉中钢铁有限责任公司ꎬ陕西㊀勉县㊀７２４２００)摘㊀要:介绍陕钢集团汉中钢铁有限责任公司(以下简称 汉钢公司 )ＨＲＢ６００热轧带肋钢筋的研制与开发ꎬ提出了铌钒微合金化生产方案ꎮ生产证明ꎬ采用铌钒微合金化工艺轧制的产品平均屈服强度达到６６５ＭＰａ㊁平均抗拉强度达到８４５ＭＰａꎬ平均断后伸长率达到１８％以上ꎬ且时效试验后性能稳定ꎬ能满足行业标准的要求ꎬ具有一定的经济优势ꎮ关键词:ＨＲＢ６００ꎻ铌钒复合ꎻ高强度ꎻ热轧带肋钢筋中图分类号:ＴＧ３３５.６４㊀㊀㊀㊀㊀文献标识码:ＡＤｅｖｅｌｏｐｍｅｎｔａｎｄＰｒｏｄｕｃｔｉｏｎＰｒａｃｔｉｃｅｏｆＨＲＢ６００Ｈｏｔ￣ＲｏｌｌｅｄＲｉｂｂｅｄＨｉｇｈ￣ＳｔｒｅｎｇｔｈＳｔｅｅｌＢａｒＺＨＡＮＧＦｅｉꎬＺＨＯＵＱｉｎｇ￣ｈｕｉꎬＬＶＬｅｉ(ＳｈａａｎｘｉＳｔｅｅｌＧｒｏｕｐＨａｎｚｈｏｎｇＩｒｏｎａｎｄＳｔｅｅｌＣｏ.Ｌｔｄ.ꎬＭｉａｎｘｉａｎ７２４２００ꎬＣｈｉｎａ)Ａｂｓｔｒａｃｔ:ＴｈｉｓｐａｐｅｒｉｎｔｒｏｄｕｃｅｓｔｈｅｒｅｓｅａｒｃｈａｎｄｄｅｖｅｌｏｐｍｅｎｔｏｆＨＲＢ６００ｈｏｔ￣ｒｏｌｌｅｄｒｉｂｂｅｄｓｔｅｅｌｂａｒｓｉｎＳｈａａｎｘｉＳｔｅｅｌＧｒｏｕｐＨａｎｚｈｏｎｇＩｒｏｎａｎｄＳｔｅｅｌＣｏ.Ｌｔｄ.(ｈｅｒｅｉｎａｆｔｅｒｒｅｆｅｒｒｅｄｔｏａｓ ＨａｎＳｔｅｅｌＣｏｍｐａｎｙ )ꎬａｎｄｐｒｏｐｏｓｅｓｔｈｅｐｒｏｄｕｃｔｉｏｎｐｌａｎｏｆｎｉｏｂｉｕｍａｎｄｖａｎａｄｉｕｍｍｉｃｒｏａｌｌｏｙｉｎｇ.Ｔｈｅｐｒｏｄｕｃｔｉｏｎｐｒｏｖｅｄｔｈａｔｔｈｅａｖｅｒａｇｅｙｉｅｌｄｓｔｒｅｎｇｔｈｏｆｔｈｅｐｒｏｄｕｃｔｓｒｏｌｌｅｄｂｙｔｈｅｎｉｏｂｉｕｍ￣ｖａｎａｄｉｕｍｍｉｃｒｏａｌｌｏｙｉｎｇｐｒｏｃｅｓｓｒｅａｃｈｅｄ６６５ＭＰａꎬｔｈｅａｖｅｒａｇｅｔｅｎｓｉｌｅｓｔｒｅｎｇｔｈｒｅａｃｈｅｄ８４５ＭＰａꎬｔｈｅａｖｅｒａｇｅｅｌｏｎｇａｔｉｏｎａｆｔｅｒｆｒａｃｔｕｒｅｒｅａｃｈｅｄｍｏｒｅｔｈａｎ１８％ꎬａｎｄｔｈｅｐｅｒｆｏｒｍａｎｃｅａｆｔｅｒｔｈｅａｇｉｎｇｔｅｓｔｗａｓｓｔａｂｌｅꎬｗｈｉｃｈｃａｎｍｅｅｔｔｈｅｒｅｑｕｉｒｅｍｅｎｔｓｏｆｔｈｅｉｎｄｕｓｔｒｙｓｔａｎｄａｒｄｓａｎｄｈａｓｃｅｒｔａｉｎｅｃｏｎｏｍｉｃａｄｖａｎｔａｇｅｓ.ＫｅｙＷｏｒｄｓ:ＨＲＢ６００ꎻｎｉｏｂｉｕｍｖａｎａｄｉｕｍｃｏｍｐｏｓｉｔｅꎻｈｉｇｈｓｔｒｅｎｇｔｈꎻｈｏｔ￣ｒｏｌｌｅｄｒｉｂｂｅｄｂａｒ１㊀引言随着国家基建工程的蓬勃发展ꎬ基建行业对热轧带肋钢筋的需求也在不断增加ꎬ高强度抗震㊁经济节约㊁多功能化㊁绿色环保型钢筋越来越多的用于混凝土结构ꎮ２０１９年中国粗钢产量达９.９亿ｔꎬ其中高强钢筋产量总计２.４亿ｔꎬ其中含钒钢筋占５８％ꎬ含铌钢筋占１６％ꎬ因此ꎬ高强钢筋在我国建筑用钢中占有重要地位ꎮ汉钢公司ＨＲＢ６００高强钢筋以ＧＢ/Ｔ１４９９.２－２０１８«钢筋混凝土用钢第二部分:热轧带肋钢筋»为设计基础ꎬ通过研究铌钒微合金强化作用机理ꎬ开展高强钢筋的研发试生产工作ꎮＨＲＢ６００钢筋可增加建筑使用面积㊁减轻结构自重ꎬ因此ꎬ汉钢公司ＨＲＢ６００产品具有较高的社会价值与经济价值ꎮ２㊀成分与工艺２.１㊀化学成分设计目前微合金元素主要有Ｖ㊁Ｎｂ㊁Ｔｉ等ꎬ微合金元素主要通过细晶强化和析出强化来提高钢的强度ꎮ汉钢公司ＨＲＢ６００成分是在普通低碳钢Ｃ㊁Ｓｉ㊁Ｍｎ元素的基础上ꎬ再添加Ｖ㊁Ｎｂ元素ꎬ通过与控轧控冷工艺相结合ꎬ保证钢材达到合适的强度ꎮ钢中加入微量铌㊁钒合金ꎬ可以有效促进钢中碳氮化合物的形成ꎬ析出形成第二相ꎬ发生第二相强化ꎮ同时可以钉扎奥氏体晶界ꎬ阻止奥氏体在加热过程中长大ꎬ使相变后的铁素体晶粒细化ꎬ从而提高钢材性能ꎮ在钢中添加Ｖ元素可形成碳氮化物颗粒ꎬ有效抑制晶粒长大ꎬＶ的碳氮化物能在加热过程中大量析出ꎬ在热轧和冷却过程中有较强的析出强化与细晶强化作用[１]ꎮ在钢材中加入Ｎｂ元素后受铌的固溶与析出作用ꎬ原始奥氏体晶粒得到明显细化ꎮ固溶铌元素易于在晶界㊁相界处偏聚ꎬ通过拖曳作用来阻止晶界的移动ꎬ从而细化晶粒ꎻ未溶的铌通过钉扎奥氏体晶界来阻止晶粒长大ꎬ可显著提高钢筋的强度[２]ꎮ汉钢在研制ＨＲＢ６００热轧带肋钢筋考虑到其屈服强度比汉钢现有的ＨＲＢ５００Ｅ至少要提高７０ＭＰａꎬ考虑前期含铌钢筋生产过程较含钒钢筋性能波动小ꎬ通过查阅资料ꎬ得知各种微合金元素的碳化物㊁氮化物在奥氏体中的稳定性和溶解度差异较大ꎬ为进一步稳定钢材性能ꎬ可在微合金钢的生产中加入Ｎｂ元素ꎮ汉钢公司ＨＲＢ６００成分设计参照国家标准ＧＢ１４９９.２－２０１８«钢筋混凝土用钢第二部分:热轧带肋钢筋»ꎬ采用铌钒成分设计ꎬ具体成分见表１ꎮ表１㊀化学成分/％成分ＣＳｉＭｎＰ/ＳＶＮｂＣｅｑ内控标准０.２４~０.２８０.５５~０.８０１.４５~１.６０<０.０４０ɤ０.１６０ɤ０.０３５<０.５８２.２㊀工艺路线设计汉钢ＨＲＢ６００钢筋主要工艺流程为:高炉铁水ң混铁炉ң１２０ｔ顶底复吹转炉ң(ＬＦ精炼炉)ң８机８流连铸机ң加热炉ң棒线轧制ң性能试验室检验ң入库ꎮ３㊀研制结果与分析３.１㊀性能检测用拉力试验机对ＨＲＢ６００钢筋进行力学性能检验ꎬ其屈服与抗拉强度㊁断后伸长率㊁冷弯等指标符合ＨＲＢ６００高强钢筋技术要求ꎮ力学性能结果见表２ꎮ表２㊀钢筋的力学性能结果牌号规格/ｍｍ屈服强度/ＭＰａ抗拉强度/ＭＰａ断后伸长率/％ＨＲＢ６００Φ２２Φ２５Φ３２Φ４０６５５~７００７９５~８７５１９~２６３.２㊀时效分析为验证汉钢ＨＲＢ６００钢筋时效性ꎬ汉钢在同一批号对Φ２５ｍｍ螺纹钢在同一支上取样３组ꎬ分别进行１５天㊁３０天自然时效后性能检验ꎬ结果见表３ꎮ表３㊀钢筋时效后力学性能结果牌号规格/ｍｍ时效时间平均屈服强度/ＭＰａ平均抗拉强度/ＭＰａ平均断后伸长率/％ＨＲＢ６００ϕ２５当天６５５７８３１８Φ２８１５天６４７７７６１８Φ３２Φ４０３０天６４５７７２１９从检验结果可得ꎬ３０天时效后ꎬ钢材屈服和抗拉强度降低９~１０ＭＰａꎬ延伸率提高１％ꎻ因此ꎬＨＲＢ６００钢材经时效检验ꎬ钢材力学性能合格ꎮ３.３㊀金相组织ＨＲＢ６００试验生产后ꎬ对试制的ＨＲＢ６００Φ２５ｍｍ~Φ４０ｍｍ钢筋进行显微组织观察ꎬ钢的组织为Ｆ＋Ｐꎬ晶粒度在９.５~１０.５级ꎬ晶粒均匀ꎮ图１㊁图２分别为Φ２５ｍｍ规格试样在放大１００倍㊁５００倍条件下的金相组织照片ꎮ图１㊀Φ２５ｍｍ规格金相组织(ˑ１００倍)图２㊀Φ２５ｍｍ规格金相组织(ˑ５００倍)９４第３期㊀㊀㊀㊀㊀㊀㊀㊀㊀张㊀飞ꎬ等:ＨＲＢ６００热轧带肋高强钢筋的研发与生产实践㊀㊀㊀４㊀质量控制４.１㊀研发阶段第一次试验生产存在问题第一次试验生产过程中ꎬ未进行ＬＦ炉外精炼ꎬ由于ＨＲＢ６００设计化学成分较高ꎬ合金加入量较大ꎬ为保证合适浇注温度ꎬ倒炉温度控制约为１６８５ħꎬ出钢Ｃ为０.０３％~０.０４％ꎮ产品检验时发现１批ＨＲＢ６００Φ２５ｍｍ螺纹钢反弯断裂问题ꎬ取样后沿着横截面断口处进行线切割ꎬ取得断口分析样图３ꎮ图３㊀Φ２５ｍｍ规格螺纹钢弯曲断裂断口４.２㊀试样原因分析沿所取试样横截面和纵截面分别取显微组织和非金属夹杂物分析样品ꎬ经磨制㊁打磨ꎬ抛光剂至３μｍꎬ并进行化学腐蚀ꎮ如图４㊁图５所示ꎬ试样的基体组织为Ｐ＋ＦꎬＦ晶粒尺寸为１０.７５μｍꎬ级别为１０.０级ꎮ图４㊀Φ２５ｍｍ规格金相组织(ˑ１００倍)㊀㊀从试样截取纵截面ꎬ经磨制㊁抛光后ꎬ检验试样的夹杂物ꎬ发现该断样存在粗系硅酸盐类夹杂物ꎬ如图６㊁图７所示ꎬ硅酸盐类夹杂物级别粗系２.５Ｓ级ꎮ图５㊀Φ２５ｍｍ规格金相组织(ˑ５００倍)图６㊀Φ２５ｍｍ规格硅酸盐夹杂物图７㊀Φ２５ｍｍ规格硅酸盐夹杂物㊀㊀对图８㊁图９断口位置中的夹杂物颗粒进行能谱成分分析ꎬ得知图８㊁图９中的夹杂物颗粒为硅酸０５㊀㊀㊀㊀㊀㊀㊀㊀㊀甘㊀肃㊀冶㊀金㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀第４３卷铝脆性夹杂ꎮ从能谱图中可以看出ꎬ夹杂物主要为Ｏ㊁Ｓｉ㊁Ａｌ㊁Ｋ等元素的复杂产物ꎬ出钢过程采用Ｓｉ－Ｆｅ和Ｓｉ－Ｍｎ脱氧ꎬ而夹杂物含Ｓｉ较多ꎬ分析可能为脱氧合金仅用硅㊁锰元素ꎬ钢中Ｍｎ/Ｓｉ比例低于３.０ꎬ脱氧产物颗粒较小ꎬ夹杂难以上浮ꎮ分析少量Ｋ元素主要来源于中间包覆盖剂ꎬ证明连铸浇注过程存在轻微卷渣现象ꎮＨＲＢ６００炼钢脱氧合金并未使用含Ａｌ元素合金ꎬ而夹杂物中Ｓｉ㊁Ａｌ含量较多ꎬ分析夹杂来源于中间包或钢包耐火材料侵蚀ꎮ图８㊀Φ２５ｍｍ规格断口位置夹杂物颗粒能谱成分分析照片图９㊀Φ２５ｍｍ规格断口位置夹杂物颗粒能谱成分分析照片㊀㊀综上所述ꎬ在第一次试验生产过程时ꎬ造成ＨＲＢ６００Φ２５ｍｍ规格螺纹钢弯曲断裂的硅酸盐类夹杂物主要来源于钢包耐材侵蚀ꎮ４.３㊀第二次生产工艺改进为防止ＨＲＢ６００钢材中硅酸盐夹杂物再次产生ꎬ汉钢公司在原有的生产工艺基础上进行改进ꎬ并加入了精炼工序ꎮ在第二次生产中ꎬ转炉工序首先稳定出钢Ｃ为０.０８％~０.１２％ꎬ保证合金烘烤温度ꎬ降低出钢温降ꎬ防止高温强氧化性钢水对耐材进行侵蚀ꎬ造成外来夹杂代入ꎮ其次将Ｓｉ按中下限控制ꎬＭｎ按中上限控制ꎬ保证Ｍｎ/Ｓｉ>２.５ꎬ形成大颗粒脱氧产物ꎬ利于夹杂物上浮ꎬ另外ꎬ很好的改善了钢水的流动性ꎮ精炼工序根据定氧含量ꎬ及时调整石灰㊁硅铁粉加入量ꎬ过程注意观察渣样颜色ꎬ全过程保持 白渣 ꎮ连铸工序全程保护浇注ꎬ使用自动加渣装置ꎬ稳定拉速ꎬ防止卷渣ꎬ同时采用电磁搅拌促进夹杂上浮ꎮ４.４㊀工艺改进后质量情况利用光学显微镜分别对Φ２２ｍｍ㊁Φ２５ｍｍ㊁Φ３２ｍｍ㊁Φ４０ｍｍ规格钢筋进行显微组织观察ꎬ钢的组织为Ｆ＋Ｐꎬ晶粒均匀ꎬ晶粒度为１０.５~１１.０级ꎬ未发现有害组织ꎮ钢材性能检验时ꎬ未再次出现弯曲断裂问题ꎮ图１０㊁图１１分别为Φ２５ｍｍ㊁Φ４０ｍｍ规格钢筋试样在放大１００倍条件下的金相组织照片ꎮ图１０㊀Φ２５ｍｍ规格金相组织(ˑ１００倍)图１１㊀Φ４０规格金相组织(ˑ１００倍)５㊀结语⑴汉钢ＨＲＢ６００高强热轧带肋钢筋的成功研制(下转第５５页)１５第３期㊀㊀㊀㊀㊀㊀㊀㊀㊀张㊀飞ꎬ等:ＨＲＢ６００热轧带肋高强钢筋的研发与生产实践㊀㊀㊀图８㊀轧机测厚曲线㊀㊀⑴发射源薄膜间进油ꎬ会导致轧机无法找到厚度ꎬ后张力居高不下ꎮ需定期对测厚仪发射源进行拆卸检查ꎬ更换薄膜密封ꎮ⑵空气补偿传感器运行稳定性差ꎬ尤其在高温天气ꎬ会导致轧制过程中测量偏差值波动超出范围较大ꎮ如图７是精轧机测厚仪根据图８所示的曲线测得的厚度ꎮ⑶定期使用压缩空气对空气补偿传感器进行吹扫ꎬ避免因为铝屑的覆盖造成该故障导致厚度波动超用户要求ꎮ７㊀结语通过对轧机控制系统的故障进行分析检查ꎬ提出了简单有效的处理措施ꎮ以上检查方法及解决措施ꎬ对提高设备维护人员的技能水平㊁确保轧机控制系统稳定高效运行具有一定的借鉴作用ꎮ参考文献:[１]㊀宋春颖.阿亨巴赫铝箔轧机板形自动控制系统[Ｊ].有色金属加工ꎬ２０１２(０５):５５￣５９.收稿日期:２０２０￣１２￣３１作者简介:贺㊀晓(１９８８￣)ꎬ男ꎬ甘肃省金昌市人ꎬ助理工程师ꎬ本科ꎮ主要从事铝箔生产设备检修㊁设备改造以及设备管理等技术工作ꎮ(上接第５１页)与开发ꎬ说明ＨＲＢ６００铌钒微合金化思路可行ꎬ且产品性能较为稳定㊁各类力学性能良好ꎬ可满足当前基建行业的需求ꎬ具有良好的市场应用前景ꎮ⑵ＨＲＢ６００第一次试验时产生硅酸盐类脆性夹杂的主要原因是高温强氧化性钢水对耐材产生侵蚀作用ꎬ耐材混入钢中并残留在钢中形成颗粒夹杂ꎮ经工艺调整后ꎬＨＲＢ６００产品质量得到了明显提升ꎮ参考文献:[１]㊀王厚昕ꎬ李正邦.中国热轧带肋钢筋的发展和现状[Ｊ].中国冶金ꎬ２００６(０６):６￣９＋１４.[２]㊀徐志东ꎬ范植金ꎬ徐㊀志ꎬ等.Ｖ－Ｎｂ微合金化热轧带肋高强度钢筋ＨＲＢ６００的连续冷却转变曲线[Ｊ].特殊钢ꎬ２０１４ꎬ３５(０２):５４￣５６.收稿日期:２０２０￣１１￣２６作者简介:张㊀飞(１９９１－)ꎬ男ꎬ陕西省汉中市勉县人ꎬ助理工程师ꎬ本科学历ꎮ主要从事轧钢工艺研究工作ꎮ５５第３期㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀贺㊀晓:Ａｃｈｅｎｂａｃｈ铝箔轧机控制系统常见故障处理㊀㊀㊀㊀㊀㊀。
钢筋混凝土用钢第2部分热轧带肋钢筋
钢筋混凝土用钢第2部分热轧带肋钢筋《钢筋混凝土用钢第2部分：热轧带肋钢筋》GBT 1499.2-20183术语和定义下列术语和定义适用于本文件。
3．1普通热轧钢筋hot rolled bars按热轧状态交货的钢筋。
3．2细晶粒热轧钢筋hot rolled bars of fine grains在热轧过程中，通过控轧和控冷工艺形成的细晶粒钢筋，其晶粒度为9级或更细。
3．3带肋钢筋ribbed bars横截面通常为圆形，且表面带肋的混凝土结构用钢材。
3．4纵肋longitudinal rib平行于钢筋轴线的均匀连续肋。
3．5横肋transverse rib与钢筋轴线不平行的其他肋。
3．6月牙肋钢筋crescent ribbed bars横肋的纵截面呈月牙形，且与纵肋不相交的钢筋。
3．7公称直径nominal diameter与钢筋的公称横截面积相等的圆的直径。
3．8相对肋面积specific projected rib area横肋在与钢筋轴线垂直平面上的投影面积与钢筋公称周长和横肋间距的乘积之比。
3．9肋高rib height测量从肋的最高点到芯部表面垂直于钢筋轴线的距离。
3．10肋间距rib spacing平行钢筋轴线测量的两相邻横肋中心间的距离。
3．11特征值characteristic value在无限多次的检验中，与某一规定概率所对应的分位值。
3．12基圆core钢筋横截面上不包括横肋和纵肋的横截面。
4分类、牌号4．1钢筋按屈服强度特征值分为400、500、600级。
4．2钢筋牌号的构成及其寄义见表1。
5订货内容按本局部订货的条约至少应包括下列内容：a)本部分编号；b)产品名称；c)钢筋牌号；d)钢筋公称直径、长度及重量（或数量、或盘重）；e)非凡请求。
6尺寸、外形、重量及答应偏差6．1公称直径规模钢筋的公称直径规模为6mm～50mm。
6．2公称横截面面积与理论重量钢筋的公称横截面面积与理论重量列于表2。
GB1499-2007热轧带肋钢筋
300 000
250 000
200 000
世界主要产钢国粗钢产量变化
6 德国 4 俄罗斯 3 美国 1 中国 2 日本
9 意大利 8 乌克兰 10 巴西 7 印度 5 韩国
150 000
100 000
50 000
0 1997
1998
1999
2000
2001
2002
2003
2004
2005
1 中国, 418 782
GB 1499-2007 标准宣贯会
2008年1月8日（北京）
6
前言
我国城镇化发展进入了全面加速 的阶段。未来20年，随着制约中国城 镇化进程的制度性障碍的消除，以及 中国最终完成工业化，中国的城镇化 进程会产生一个迅速追赶的过程。预 计到2020年中国城镇化水平会推进到 55％左右。但是与其它国家相比，我 国的城镇化水平仍有很大差距，发达 国家的城镇化平均水平则在70%以上。 由于城镇化需要长材作为重要的支 撑，我国长材产品与扁平产品平分秋 色，各占半壁江山的局面还会延续好 长一段时间。
GB 1499-2007 标准宣贯会
2008年1月8日（北京）
13
国内外钢筋生产应用及市场分析
钢筋贸易情况
万吨 600
进口量
出口量
500
400
300
200
100
0 年 1999 2000 2001 2002 2003 2004 2005 2006 2007
中国1999-2007年钢筋进出口量
多年来，我国钢筋的进出口量占钢 筋总量的的份额很小。2006年中国钢筋 出口373.9万吨，预计2007年中国钢筋出 口量将达到584.7万吨。从左图看到，中 国钢筋出口量这几年呈上升态势，尤其 是2006年和2007年呈较大的增长，这是 由于世界各国经济景气度提高，且国外 大型钢厂消减了低附加值钢产品转型生 产高附加值钢产品造成的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热轧带肋钢筋HRB600新标准
新标准变化：
GB/T 1499《钢筋混凝土用钢》分为3 个部分:
——第1 部分:热轧光圆钢筋;
——第2 部分:热轧带肋钢筋;
——第3 部分:钢筋焊接网。
本部分为GB/T 1499 的第 2 部分。
本部分按照GB/T 1.1-2009 给出的规则起草。
本部分代替GB/T 1499.2—2007《钢筋混凝土用钢第 2 部分:热轧带肋钢筋》。
本部分与GB/T 1499.2—2007 相比,主要变化如下:
——增加了冶炼方法;
——取消了335 MPa级钢筋;
——增加了600 MPa级钢筋;（细晶粒带肋钢筋、抗震钢筋无此等级钢筋）——增加了带E的钢筋牌号;
（牌号带E的钢筋直接列入牌号表，作为独立牌号）
1、对长度允许偏差、弯曲度适当加严;
2、对重量允许偏差进行了适当加严,明确重量偏差不允许复验;
3、将牌号帶E 的钢筋反向弯曲试验要求作为常规检验项目;
4、增加了钢筋疲劳试验方法的规定;
5、增加了金相组织检验的规定;
6、增加了宏观金相、截面维氏硬度、微观组织及检验方法;
7、增加横肋末端间隙的测量方法;
8、将表面标志轧上“经注册的厂名(或商标)”改为“企业获得的钢筋混凝土用热轧钢筋产品生产许可证编号(后3位)”,删除了“公称直径不大于10 mm 的钢筋,可不轧制标志,可采用挂标牌的方法” 了解更多请关注微信公众号：建设工程之家
9、删除了附录A《钢筋在最大力下总伸长率的测定方法》。
本部分使用重新起草法参考ISO 6935-2:2015《钢筋混凝土用钢第 2 部分:带肋钢筋》编制,与ISO 6935-2:2015 的一致性程度为非等效。
注意：
1、标志方法有改变，现场检查时应予以注意。
2、钢筋的重量偏差项目不允许复试。
3、公称直径6mm-12mm实际重量与理论重量的偏差由±7%，改为±6.0%（提高了对带肋钢筋重量偏差的技术要求，由原标准的整数改为新标准的一位小数），公称直径14mm-20mm实际重量与理论重量的偏差仍为±5.0%，公称直径22mm-50mm实际重量与理论重量的偏差仍为
±4.0%。
4、连接性能：
7.7.2条规定：HRBF500、HRBF500E钢筋的焊接工艺应经试验确定；7.7.3条规定：HRB600钢筋推荐采用机械连接的方式进行连接。
目前设计能否采用HRB600级钢筋？
由于新标准目前仅有HRB600钢筋的屈服强度标准值，并没有给出钢筋的抗拉强度设计值，抗压钢筋强度设计值等。
钢筋强度设值=钢筋屈服强度标准值/γs(材料分项系数)
HRB600的材料分项系数是取1.1还是1.15，还是其它值目前不得而知。
由HRB600的材料分项系数到底取多少目前还不明确，所以目前设计还不能直接应用。
需要待相关标准或规范给出HRB600钢筋材料分项系数取值、即给出HRB600钢筋抗拉及抗压设计强度值后方可应用。
当然如果某工程要提前使用，也可通过专家论证会进行论证后，方可使用。
