二氧化氯发生器工作原理
电解法二氧化氯发生器原理
电解法二氧化氯发生器原理
电解法二氧化氯发生器是一种常用的水处理设备，通过电解盐水来产生二氧化氯，具有高效、环保、安全的特点。
其原理主要包括电解槽、电极、电解液、电源等几个方面。
首先，电解槽是电解法二氧化氯发生器的核心部件，通常由阴极室和阳极室组成。
阴极室和阳极室之间通过离子交换膜或隔膜隔开，以防止阳极和阴极的反应混合。
在电解槽中，盐水经过电解产生氯气和氢气，同时在阳极室还会产生氧气。
这些气体混合在一起形成了含有二氧化氯的气体。
其次，电极是实现电解过程的关键部件。
在电解槽中，通常使用铅基、钛基或铂金基的电极，这些电极具有良好的耐腐蚀性能和较高的电导率，能够有效地将电能转化为化学能。
另外，电解液是电解法二氧化氯发生器中不可或缺的一部分。
通常使用的电解液是含有氯离子的盐水溶液，如氯化钠溶液。
在电解过程中，盐水中的氯离子在阳极处氧化生成氯气，同时在阴极处还原生成氢气。
最后，电源是电解法二氧化氯发生器正常运行的保障。
电解过程需要外加电能，通常采用直流电源供电，通过控制电压和电流来控制电解过程的进行，以确保二氧化氯的产生效率和质量。
综上所述，电解法二氧化氯发生器通过电解盐水产生二氧化氯的原理主要包括电解槽、电极、电解液和电源几个方面。
通过这些关键部件的协同作用，可以高效、环保、安全地产生二氧化氯，为水处理提供了一种有效的解决方案。
电解法二氧化氯发生器
电解法二氧化氯发生器产品属性：电解法、负压式、混合型反应原理：电解食盐产生二氧化氯、臭氧、氯气、过氧化氢等混合消毒气体使用原料：工业盐（NaCl）GB/T5462—2003 纯度≥99.10%产品性能：消毒效果好：设备产生以CLO2为主,伴有O3、CL2、H2O2等多种强氧化剂,具有广谱的杀菌能力,各种消毒剂协同作用,其消毒效果远强于任何单一的消毒剂。
试验表明, CLO2和CL2混合使用时,可以抑制三氯甲烷的形成,这一点可有效地提高饮用水的质量,有利于人们的身体健康。
电极由钛、钌、铱等稀有金属经20多道工序涂覆而成制成，耐腐蚀、寿命长。
采用进口原料生产的不对称电解隔膜，具有高电导率、耐腐蚀、微孔径、免维护、能自动平衡电解槽阴、阳极箱的酸碱度的特点。
该电解隔膜不仅使设备产生消毒剂效率高、同时还降低了的盐耗、电耗。
科学完善的纯钛换热系统不仅使设备始终保持在最佳工作温度，而且散热性能好，节约。
发生器采用全密封设计，工作时无电解液和消毒剂泄漏。
发生器全部采UPVC、工业纯钛等耐腐材料制成，设备耐腐蚀、使用寿命长。
二氧化氯消毒剂现场制备，负压投加，发生器运行安全可靠。
操作方便、管理简单。
工业粗盐和电供应渠道畅通,采购、保管方便。
电解法高效二氧化氯发生器电解发生所产生的以二氧化氯、氯气、双氧水等多种强氧化剂，具有广谱的氧化和杀菌能力，能杀灭水中各种芽孢病毒。
设备阳极使用寿命长，电源性能可靠，耐腐蚀性能强，电解槽为钛板及聚氯乙烯白色塑料板组成，隔膜电导率高，更换方便一、设备组成：高效混合消毒剂发生器由电解槽、直流电源、盐溶解槽及配套管道、阀门、仪表等组成。
2、工作原理：将一定浓度或饱和盐液力口入电解槽阳极室，同时将清水加入电解槽阴极室，接通12V直流电源开始电解，即可产生混合消毒剂，经水射器负压管脚争气体吸入水中消毒。
二、设备特点l、整体性强，体积小，重量轻，外形美观。
2、阳极使用寿命长。
3、电源性能可靠，采用可控硅直流电源。

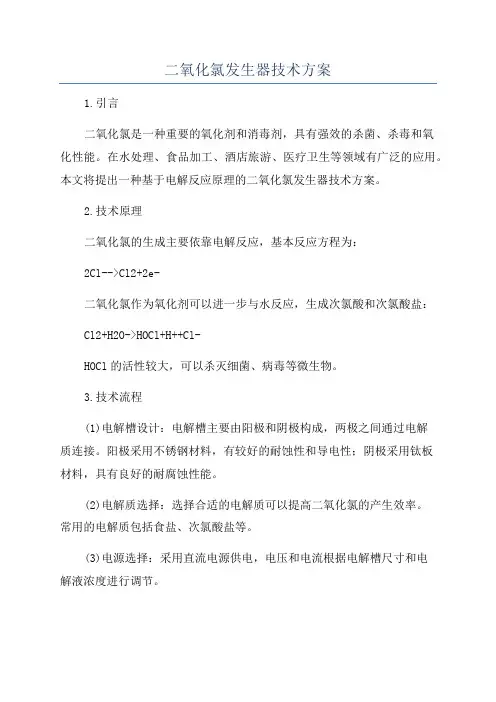

二氧化氯发生器技术方案
二氧化氯发生器技术方案1.引言二氧化氯是一种重要的氧化剂和消毒剂，具有强效的杀菌、杀毒和氧化性能。
在水处理、食品加工、酒店旅游、医疗卫生等领域有广泛的应用。
本文将提出一种基于电解反应原理的二氧化氯发生器技术方案。
2.技术原理二氧化氯的生成主要依靠电解反应，基本反应方程为：2Cl-->Cl2+2e-二氧化氯作为氧化剂可以进一步与水反应，生成次氯酸和次氯酸盐：Cl2+H2O->HOCl+H++Cl-HOCl的活性较大，可以杀灭细菌、病毒等微生物。
3.技术流程(1)电解槽设计：电解槽主要由阳极和阴极构成，两极之间通过电解质连接。
阳极采用不锈钢材料，有较好的耐蚀性和导电性；阴极采用钛板材料，具有良好的耐腐蚀性能。
(2)电解质选择：选择合适的电解质可以提高二氧化氯的产生效率。
常用的电解质包括食盐、次氯酸盐等。
(3)电源选择：采用直流电源供电，电压和电流根据电解槽尺寸和电解液浓度进行调节。
(4)电流控制：通过调节电流大小和电解时间，控制二氧化氯的生成量。
(5)产品收集和处理：二氧化氯通过气体收集装置进行收集，之后进行液化处理和储存。
4.技术优势(1)高效：通过电解反应生成的二氧化氯具有高效杀菌和杀毒性能，可以高效地消毒和净化水源。
(2)环保：相对于传统消毒剂，二氧化氯具有低毒、低残留的特点，不会对环境产生污染。
(3)经济：二氧化氯发生器的投资和运行成本相对较低，可以降低企业的运营成本。
5.技术应用(1)水处理：二氧化氯可以有效杀灭水中的细菌、病毒和寄生虫，广泛应用于饮用水处理、游泳池消毒等领域。
(2)食品加工：通过二氧化氯处理可以有效杀菌、消毒，延长食品的保鲜期，并且不会对食品的味道和质量产生不良影响。
(3)医疗卫生：二氧化氯可以用于医疗设备消毒、卫生间清洁等领域，具有广泛的应用前景。
6.结论基于电解反应原理的二氧化氯发生器技术方案具有高效、环保、经济的优势，可以在各个领域得到广泛应用。
随着人们对水质安全和卫生需求的提高，二氧化氯发生器技术将有更广阔的发展前景。

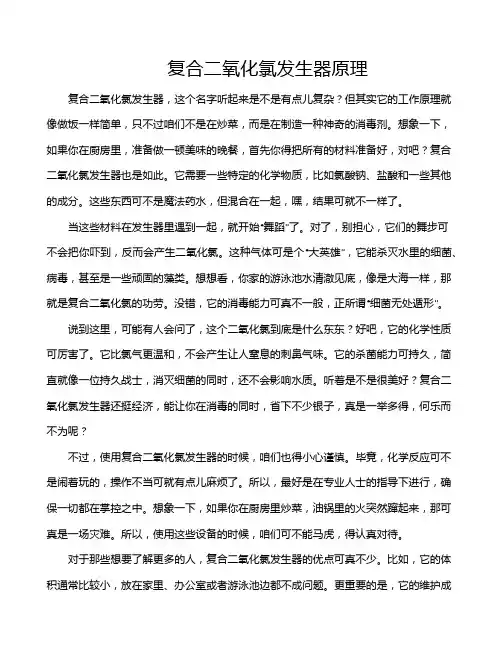

复合二氧化氯发生器原理
复合二氧化氯发生器原理复合二氧化氯发生器，这个名字听起来是不是有点儿复杂？但其实它的工作原理就像做饭一样简单，只不过咱们不是在炒菜，而是在制造一种神奇的消毒剂。
想象一下，如果你在厨房里，准备做一顿美味的晚餐，首先你得把所有的材料准备好，对吧？复合二氧化氯发生器也是如此。
它需要一些特定的化学物质，比如氯酸钠、盐酸和一些其他的成分。
这些东西可不是魔法药水，但混合在一起，嘿，结果可就不一样了。
当这些材料在发生器里遇到一起，就开始“舞蹈”了。
对了，别担心，它们的舞步可不会把你吓到，反而会产生二氧化氯。
这种气体可是个“大英雄”，它能杀灭水里的细菌、病毒，甚至是一些顽固的藻类。
想想看，你家的游泳池水清澈见底，像是大海一样，那就是复合二氧化氯的功劳。
没错，它的消毒能力可真不一般，正所谓“细菌无处遁形”。
说到这里，可能有人会问了，这个二氧化氯到底是什么东东？好吧，它的化学性质可厉害了。
它比氯气更温和，不会产生让人窒息的刺鼻气味。
它的杀菌能力可持久，简直就像一位持久战士，消灭细菌的同时，还不会影响水质。
听着是不是很美好？复合二氧化氯发生器还挺经济，能让你在消毒的同时，省下不少银子，真是一举多得，何乐而不为呢？不过，使用复合二氧化氯发生器的时候，咱们也得小心谨慎。
毕竟，化学反应可不是闹着玩的，操作不当可就有点儿麻烦了。
所以，最好是在专业人士的指导下进行，确保一切都在掌控之中。
想象一下，如果你在厨房里炒菜，油锅里的火突然蹿起来，那可真是一场灾难。
所以，使用这些设备的时候，咱们可不能马虎，得认真对待。
对于那些想要了解更多的人，复合二氧化氯发生器的优点可真不少。
比如，它的体积通常比较小，放在家里、办公室或者游泳池边都不成问题。
更重要的是，它的维护成本低，日常的维护保养也相对简单。
就像你养花，不用每天都浇水，偶尔关注一下，花儿照样开得红红火火。
这也意味着，大家可以在忙碌的生活中，腾出更多的时间去做喜欢的事情，比如约朋友喝茶，或者追一追剧。
二氧化氯发生器说明书
氧化氯发生器说明书作者:日期:一、概二、结构特征及工作原理三、设备安装四、使用及操作规程914五、常见故障及排除方法9、概述X X系列二氧化氯发生器是我公司在深入研究国内外同类1.产品先进技术的基础上，经过多年的探索、创新和实践，采用最新工艺和特殊优质材料研制而成。
该产品具有规格齐全，产物纯净、转化率高、操作方便、运行费用低、故障率低、使用寿命长的显著特点，其综合性能居国内领先水平。
公司精心致力于二氧化氯产品的开发研制，目前XX系列氧化氯发生器已拥有低温反应、高温反应、半自动化控制及全自动化控制三大系列三十余个规格的产品，到目前为止，公司在全国各地已有大量的运行业绩，领域涉及饮用水、二次供水、游泳池水、医院污水、工业循环冷却水、中水等，用户遍及国内多个省市并得至普遍好评。
2.规格型号的组成及代表意义发生器规格按设备每小时二氧化氯产量［g/h］来划分，例如：X X -1 000指XX系列产品额定每小时有效氯产量为1000 克。
二、结构特征及工作原理（一）总体结构及工作原理总体结构：发生器由供料系统、反应系统、排污系统、吸收系 统、安全系统和电器控制系统构成。
工作原理：两计量泵将氯酸钠水溶液与盐酸溶液准确计量输送到二氧化氯发生器内部反应釜，进行充分反应，产出以二氧化氯 为主要成分的消毒气体，经水射器吸收与水充分混合形成水消毒 液后,加到待消毒的水体中。
氧化氯发生器主机示意图（二）设备示意图 513.加水口 14.维修孔设备各部件说明:1. 氯酸钠计量泵2 .盐酸计量泵6.水包液位计8 .排水口11.出药口液傥计储料桶俯视图3 •水包液位显示管 4.空气进口9. 氯酸钠进口10. 盐酸进口5.控制屏 7.标牌12. 安全口氯酸钠储料桶用于存储氯酸钠水溶液，对氯酸钠用量进行宏观计量，为控制仪提供缺料信号盐酸储料桶用于存储盐酸，对盐酸的用量进行宏观计量,为控制仪提供缺料信号化料器将氯酸钠固体充分溶解成水溶液化料泵利用水域循环原理溶解氯酸钠并将氯酸钠水溶液输送到氯酸钠料桶中卸酸泵直接将盐酸输送到盐酸料桶中酸雾吸收器将盐酸桶挥发的酸气吸收与水溶合后排电接点压力表提供动力水压力信号以保持设备所需的合适水压水射器水射器是根据射流原理而设计的一种抽气元件，当动力水经过水射器时，其内部产生负压，外部气体在压差作用下被吸入水射器，从而实现吸气。
影响二氧化氯发生器消毒效果的因素与工作原理及操作规程
影响二氧化氯发生器消毒效果的因素与工作原理及操作规程影响二氧化氯发生器消毒效果的因素与工作原理二氧化氯发生器的总体结构由供料系统、反应系统、掌控系统和安全系统构成：发生器外壳为PVC材料。
影响二氧化氯消毒效果的因素：1、水温：与液氯消毒相像，温度越高，二氧化氯的杀菌效力越大。
在同等条件下，当体系温度从20℃降到10℃时，二氧化氯对隐孢子虫的灭活效率降低了4%。
温度低时二氧化氯的消毒本领较差，大约5℃时要比20℃时多消毒剂31%～35%。
2、pH值：适应范围宽。
ClO2分解是pH和OH—浓度的函数：当pH值＞9时2 ClO2 2 OH—= ClO2—ClO3— H2O （岐化反应）3、悬浮物：悬浮物能阻拦二氧化氯直接与细菌等微生物的接触，从而不利于二氧化氯对微生物的灭活。
4、二氧化氯投加量与接触时间：二氧化氯对微生物的灭活效果随其投加量的增高而提高，消毒剂对微生物的总体灭活效果取决于残余消毒剂浓度与接触时间的乘积，因此延长接触时间也有助于提高消毒剂的灭菌效果，但出水余量不可过高，否则易产生异味和提高色度。
5、光对二氧化氯的影响：二氧化氯化学性质不稳定，见光极易分解，以稳定性液体二氧化氯的衰减为例，在二氧化氯初始浓度为1mg/l，衰减时间为20分钟，阳光直射、室内有光、室内无光下的二氧化氯残余率分别为12.12%（实测值）88.55%（实测值）99.85%（计算值）。
工作原理：化学方程式：NaClO3+2HC1=NaC1+C1O2+1/2C12+H2O；5NaC1O2+4HC1=4C1O2+5NaC1+2H2O原材料供应系统内的氯酸钠水溶液和盐酸（浓度30—31%）在计量调整系统、电控系统的作用下被定量输送到发应罐内，在确定温度下经过负压曝气发应反应生成二氧化氯和Cl2的气液混合物，经吸取系统吸取制成确定浓度的二氧化氯混合消毒液，投加到待处理的水中或需要消毒的物体，完成二氧化氯和Cl2的协同消毒、氧化等作用。
电解食盐二氧化氯发生器原理
电解食盐二氧化氯发生器原理
电解食盐二氧化氯发生器是一种利用电解原理将食盐水溶液中
的氯离子和水分子通过电解反应转化为二氧化氯的装置。
其原理是
利用电解质溶液中的离子在电场作用下移动的特性，通过电极上的
电流将食盐水溶液中的氯离子和水分子分解成氯气和氢气，同时在
阳极上生成二氧化氯。
具体来说，当电流通过电解质溶液时，阴极
上发生还原反应，水分子被还原成氢气，而在阳极上发生氧化反应，氯离子被氧化成氯气，同时还有一部分氯离子氧化成二氧化氯。
这
样就实现了将食盐水溶液中的氯离子转化为二氧化氯的过程。
这种
原理使得电解食盐二氧化氯发生器成为一种高效、环保的二氧化氯
生产方法，被广泛应用于水处理、消毒和工业生产等领域。
二氧化氯发生器的性能参数与工作原理
二氧化氯发生器的性能参数与工作原理国内外大量文献资料和用户使用结果表明：二氧化氯消毒是目前国际上公认的新一代广谱强力杀菌剂，具有快速、高效、广谱的杀菌效果，其杀菌能力是氯气、漂白份的5倍，不象氯气那样与水中的有机物反应生成致癌物三氯甲烷，我厂生产的二氧化氯发生器对水源水(地表水、塘水)消毒后，经卫生防疫部门检验结果合格，卫生学评价结论：对金黄色葡萄糖球菌、大肠杆菌，白色念球菌，枯草杆菌黑色变种有显著杀菌作用，杀菌率100%，易溶于水、在水中不分解、杀菌效果不受PH值与氨的影响，安全无毒，对人体无副作用，处理后的生活饮用水无异味，能有效地破坏酚、硫化物、氰化物和其它有机物，能有效地杀灭和抑制藻类的效果。
采用自主知识产权的微电脑控制器，内部所有元件均降级设计，特色电路有：程序看门狗，强脉冲吸收，电磁兼容性设计，防雷击安全设计，超强稳定，超强抗干扰。
电器外壳采用全密封结构，不受潮湿，尘埃，腐蚀性气体影响。
分体式PLC控制柜其中以PLC控制柜为优。
控制柜具有4种投药泵速控制方式，能检测水流量、剩余二氧化氯含量、反应器温度、原料高度等模拟量，还能检测动力水压、传热水位、反应器超温等开关信号。
控制器根据外界信号和设置参数控制发生器的反应温度、反应过程和出药量，出厂水中剩余二氧化氯含量稳定。
PLC模块和人机界面(HMI)的生产厂商可由用户指定，我公司推荐使用西门子或施耐德的产品，本说明书以施耐德TWIDO系列PLC 模块和3.8英寸琥珀色人机界面为例进行讲述。
高纯二氧化氯发生器是我厂自主研制开发的高科技产品。
该设备以亚氯酸钠和盐酸为原料，采用负压工艺来制备二氧化氯消毒液，其转化率大于90%，二氧化氯纯度大于95%。
工作原理及设备结构：设备有供料系统、转化系统、吸收系统、安全保护系统构成。
工作原理：反应方程式：5NaCLO2+4HCL→5NaCL+4CLO2+2H2O 以亚氯酸钠和盐酸为原料，生成物为二氧化氯消毒剂，以及食盐和水，因此无有害物质，无二次污染。
二氧化氯发生器在饮用水处理中的消毒原理
二氧化氯发生器在饮用水处理中的消毒原理
使用二氧化氯对饮用水进行处理，是目前自来水厂普遍使用的消毒方式，它能有快速、有效的杀死水中的细菌以及浮游生物，使饮用水处理达到理想效果，其消毒原理如下：
首先，采用二氧化氯发生器现场制备二氧化氯，然后根据水质，经由水射器向管道内部投加定量的二氧化氯药剂，当这些二氧化氯药剂到达投加点后，会迅速的分散开并融于水中，并在水中形成强大的杀菌网。
二氧化氯通过迅速依附在细菌的表面，利用强氧化性逐步深入细菌细胞内，氧化并杀死细胞核，实现水处理杀菌的目的。
杀菌环节结束后，二氧化氯不会挥发，它会停留在水中，对处理后的水保驾护航，以避免在出厂后因管道等外界因素使水受到二次污染，因此，使用二氧化氯发生器现场制备二氧化氯对饮用水消毒，不管从成本还是使用效果方面都是最佳的消毒方式，在安全性上也完全可以放心。
二氧化氯发生器在水处理中的应用
二氧化氯发生器在水处理中的应用一、二氧化氯作为氯消毒的替代物在过去的50年里，氯气作为一种消毒剂广泛地应用在饮用水及食品工业水处理中，现在仍然是一种最普遍的消毒剂。
但20年的研究成果表明，用氯处理含有机物的水，特别是含腐殖酸的水，能生成卤代烃（三卤甲烷、氯代烃等），而这种物质对人体组织具有破坏性并有致癌作用。
在1985年，联邦德国健康署将三卤甲烷和氯代烃的限值定为25ug/L,在1991年又将此限值定为10ug/L,欧盟明确规定其有机物的含量为1ug/L.不仅在饮用水处理中对其有特别规定，在污水处理中也有具体规定。
在1989年，废水中的AOX值有具体的限量，在1994年，这个值又被降为1mg/L.如果超标，则此废水处理过程需增设其他的设备以将此值降低到符合标准为止。
为此种种原因，当时人们投入巨资研究如何改善消毒的特性，于是人们的注意力集中到二氧化氯上。
在饮用水及食品工业中，二氧化氯取代了氯，除了上述的原因之外，还有其独特的优势。
1、氯酚的产生酚在地表水中的极限浓度为1ppm,但用氯气消毒时，其浓度达到1ppb时（低1000倍），人们就能注意到氯酚了，氯酚发出一种类似于药和碘仿的味道。
而使用二氧化氯消毒时，则不会产生氯酚。
鉴于此原因，美国Niagara Fall供水厂早在1944年首先成功地应用了二氧化氯发生器，在1958年150个给水厂使用二氧化氯发生器，在德国最早的使用记录为1959年。
氯气的用量受NH3、NH4+的影响，在氯化的过程中，因水中存在氨、铵基物及有机氮，依pH值的大小，与氯反应分别生成氯化铵、二氯化铵、三氯化氮，尽管氯化铵也有消毒作用，但其功效比次氯酸低10-15倍。
除此之外，余氯的含量很难处理到规定的浓度以下，如果化合氯的浓度过高，还会产生三卤甲烷。
2、氯的消毒效果取决于pH值的大小，而二氧化氯的消毒效果几乎不受pH值的影响。
让我们首先关注一个平衡：Cl2- HOCl- OCl-. Cl2消毒过程中,Cl2存在于水溶液的三种形式：Cl2 , HOCl , OCl-. HOCl在较宽的pH值范围内存在，而且其消毒效果等同于Cl2 , 而OCl- 比氯气消毒效果差10-100倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二氧化氯发生器工作原理：
化学方程式： NaClO3+2HC1=NaC1+C1O2+1/2C12+H2O;
原料供应系统内的氯酸钠水溶液和盐酸（浓度 30-31% ）在计量调节
系统、电控系统的作用下被定量输送到反应罐内，在一定温度下经过负
压曝气发应生成二氧化氯和氯气的气液混合物，经吸收系统吸收制成一
定浓度的二氧化氯混合消毒液，投加到待处理的水中或需要消毒的物
体，完成二氧化氯和氯气的协同消毒、氧化等作用.
二氧化氯的理化性质:
1 、 物理性质：
二氧化氯的分子式为clo2,是一种随温度升高颜色由黄绿色到橙色的
气体,具有与氯气相似的刺激性气味。沸点 11 ℃ ，凝固点 -59 ℃ ，
临界点 153 ℃ 。纯二氧化氯的液体与气体性质极不稳定，在空气中二
氧化氯浓度超过 10% 时就有很高的爆炸性。易溶于水，常温下
（ 25℃ ）、1.1×104pa 分压下，溶解度为 8 克 / 升。
2 、化学性质：
二氧化氯的化学性质非常活泼，一般在酸性条件下具有很强的氧化
性，仅次于臭氧。
3 、光解反应：
二氧化氯对光较敏感，见光易发生分解，即使在黑暗条件下每天仍有
2-10% 的离解率。且日常贮存时应避光保存，并采取现场发生（激活），
现场使用。
二氧化氯的消毒能力:
1 、二氧化氯的消毒性能
与其它常用消毒剂相比，其杀菌效果是：臭氧 > 二氧化氯 > 氯 >
氯氨；其稳定性是：氯氨 > 二氧化氯 > 氯 > 臭氧。综合而言，二
氧化氯性能最好。
2 、二氧化氯的消毒特性
二氧化氯（ ClO2 ）是目前国际上公认的新一代广谱强力杀菌剂、
高效氧化剂和优良漂白剂，为世界各国所广泛采用。世界卫生组织
（ WHO ）将其定为 1A 级安全消毒剂。美国环境保护署（ EPA ）
批准用于医疗卫生业仪器设备的消毒；美国食品药物管理局（ FDA ）
批准用于食品工业设备的消毒；日本食品卫生法规列为食品添加剂；近
年来，我国国家环保总局及原化工部等部门先后制定了《化学法二氧化
氯发生器认定技术条件》、《稳定态二氧化氯溶液化工行业标准》、《食
品添加剂稳定态二氧化氯溶液化工行业标准》，大大推动了二氧化氯在
国内的应用。
与其它消毒剂相比具有五大优点：
① 二氧化氯不与腐殖酸等天然有机物反应形成三卤甲烷等致癌物质。
② 在水中不发生水解、始终以分子状态存在，不与氨氮反应，其杀菌
效果不受 PH 值影响。
③ 能有效去除水中藻类、酚类物质。
④ 能杀死其它氯系列消毒剂难以杀死的病毒和孢子等。
⑤ 水中持续杀菌能力强。
