抗震热轧带肋钢筋内控标准(修订)
《钢筋混凝土用600MPa级热轧抗震带肋钢筋(征求意见稿)》编制说明
600MPa贯彻落实国务院出台的《深化标准化工作改革方案》中发展壮大团体标准的有关要求，制定满足市场和创新需要的团体标准，落实国家关于钢铁行业高质量发展的政策导向，满足生产企业和下游用户对钢筋混凝土用600MPa 级热轧抗震带肋钢筋产品标准的实际需求，提出《钢筋混凝土用600MPa 级抗震热轧带肋钢筋》团体标准制定项目。
本标准由中国工程建设标准化协会、中国特钢企业协会联合提出并归口。
由山东钢铁股份有限公司莱芜分公司牵头起草，多家钢筋生产企业共同参与前期研究、调研和标准的编制、修改、技术数据验证以及标准推广等工作。
钢筋是指钢筋混凝土和预应力钢筋混凝土用钢材。
我国钢筋占钢铁总产量的25%左右，提高钢筋的档次、质量和稳定性，将推动钢铁“减量化”应用，支撑建筑业的转型升级；同时可缓解钢铁生产在资源、能源和环境的制约，对我国钢铁工业加快实现由注重规模扩张向注重品质质量效益转变具有十分重要的意义。
2012 年1月4日，住房和城乡建设部、工业和信息化部联合印发了《关于加快应用高强钢筋的指导意见》，意见中指出“高强钢筋1作为节材节能环保产品，在建筑工程中大力推广应用，是加快转变经济发展方式的有效途径，是建设资源节约型、环境友好型社会的重要举措，对推动钢铁工业和建筑业结构调整、转型升级具有重大意义。
”《指导意见》明确了加快应用高强钢筋的路线图，要求2013 年底，在建筑工程中淘汰335 兆帕级钢筋；到2015 年底，高强钢筋的产量占螺纹钢筋总产量的80％，在建筑工程中使用量达到建筑用钢筋总量的65％以上。
《指导意见》表示，对大型高层建筑和大跨度公共建筑，优先采用500 兆帕级钢筋，逐年提高500 兆帕钢筋的生产和应用比例，开展600 兆帕级钢筋的应用技术研发。
针对国内外高强度钢筋升级换代的发展趋势，国内莱钢、承钢等钢铁企业均积极展开600MPa 级热轧高强度钢筋的研发工作，并采用热轧微合金化工艺相继开发出了600MPa 级热轧高强度钢筋。
热轧带肋钢筋国家标准
热轧带肋钢筋国家标准热轧带肋钢筋是建筑工程中常用的一种钢材，其质量标准直接关系到建筑工程的质量和安全。
国家标准对热轧带肋钢筋的技术要求、检验方法、标志、包装、运输、贮存等方面做出了详细规定，以保障其在建筑工程中的应用质量。
下面将对热轧带肋钢筋国家标准进行详细介绍。
首先，热轧带肋钢筋国家标准对钢筋的材质、化学成分、机械性能等方面做出了严格规定。
在材质方面，要求钢筋应选用优质碳素结构钢生产，其化学成分应符合标准规定的范围。
在机械性能方面，要求钢筋的抗拉强度、屈服强度、伸长率等指标应符合标准规定的要求。
这些严格的要求保证了热轧带肋钢筋的质量稳定和可靠性。
其次，热轧带肋钢筋国家标准对钢筋的表面质量、尺寸偏差、弯曲性能等方面也做出了详细规定。
在表面质量方面，要求钢筋表面不得有裂纹、折痕、麻面、坑洼等缺陷，以保证其与混凝土的粘结性能。
在尺寸偏差方面，要求钢筋的直径、长度、弯曲度等尺寸应符合标准规定的公差范围。
在弯曲性能方面，要求钢筋应能在规定的条件下进行弯曲，而不产生裂纹和断裂。
这些规定保证了热轧带肋钢筋在使用过程中的稳定性和可靠性。
此外，热轧带肋钢筋国家标准还对钢筋的检验方法、标志、包装、运输、贮存等方面做出了详细规定。
在检验方法方面，要求对钢筋的化学成分、机械性能、表面质量、尺寸偏差等进行严格的检验，以确保其质量符合标准要求。
在标志、包装、运输、贮存方面，要求对钢筋进行明确的标志和包装，以及规范的运输和贮存，以保证其在使用过程中不受损坏。
总之，热轧带肋钢筋国家标准的出台，对于规范热轧带肋钢筋的生产、质量控制、使用等方面起到了积极的推动作用。
遵循国家标准，选择合格的热轧带肋钢筋，将有助于提高建筑工程的质量和安全水平，促进建筑行业的健康发展。
同时，也需要相关部门和企业加强对热轧带肋钢筋国家标准的宣传和执行，以确保标准得到有效贯彻和落实。
关于修订热轧带肋钢筋现行标准的建议

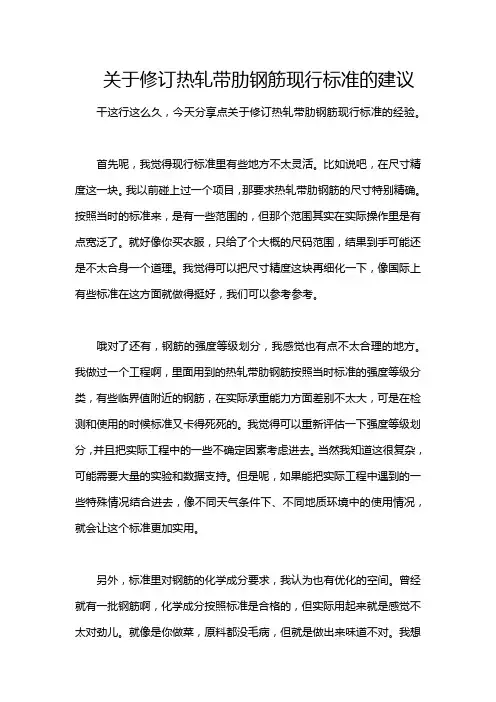

关于修订热轧带肋钢筋现行标准的建议干这行这么久，今天分享点关于修订热轧带肋钢筋现行标准的经验。
首先呢，我觉得现行标准里有些地方不太灵活。
比如说吧，在尺寸精度这一块。
我以前碰上过一个项目，那要求热轧带肋钢筋的尺寸特别精确。
按照当时的标准来，是有一些范围的，但那个范围其实在实际操作里是有点宽泛了。
就好像你买衣服，只给了个大概的尺码范围，结果到手可能还是不太合身一个道理。
我觉得可以把尺寸精度这块再细化一下，像国际上有些标准在这方面就做得挺好，我们可以参考参考。
哦对了还有，钢筋的强度等级划分，我感觉也有点不太合理的地方。
我做过一个工程啊，里面用到的热轧带肋钢筋按照当时标准的强度等级分类，有些临界值附近的钢筋，在实际承重能力方面差别不太大，可是在检测和使用的时候标准又卡得死死的。
我觉得可以重新评估一下强度等级划分，并且把实际工程中的一些不确定因素考虑进去。
当然我知道这很复杂，可能需要大量的实验和数据支持。
但是呢，如果能把实际工程中遇到的一些特殊情况结合进去，像不同天气条件下、不同地质环境中的使用情况，就会让这个标准更加实用。
另外，标准里对钢筋的化学成分要求，我认为也有优化的空间。
曾经就有一批钢筋啊，化学成分按照标准是合格的，但实际用起来就是感觉不太对劲儿。
就像是你做菜，原料都没毛病，但就是做出来味道不对。
我想可能是化学成分里面各元素之间的一些微妙关系没有被充分考虑到现行标准中。
能不能在修订的时候，多做做不同成分比例的研究测试呢我觉得有必要。
我知道我提的这些建议肯定不全面，也可能有不对的地方。
毕竟标准的修订是个大事儿，要涉及很多方面的专业知识和众多的行业意见。
但不管怎样，如果能从我们一线使用者的困惑和经验入手去完善标准，肯定会让热轧带肋钢筋在工程中的使用更加可靠省力。
我觉得咱们还可以参考一些国外在这方面的先进标准和研究成果，像欧洲的某些钢铁标准在精细化和实用性上就相当不错，还有日本的一些钢铁标准在特殊环境适应性方面有独到之处。
热轧带肋钢筋新标准
热轧带肋钢筋新标准热轧带肋钢筋是建筑工程中常用的一种钢材，它具有良好的力学性能和焊接性能，被广泛应用于混凝土结构中。
为了规范热轧带肋钢筋的生产和使用，国家标准化管理委员会于近期发布了新的《热轧带肋钢筋》国家标准，对热轧带肋钢筋的材料、规格、尺寸、允许偏差、质量等方面进行了详细规定。
本文将就新标准的主要内容进行介绍。
首先，新标准对热轧带肋钢筋的材料进行了要求。
热轧带肋钢筋的材料应符合国家标准的规定，应具有一定的强度和韧性，能够满足建筑工程的使用要求。
此外，新标准还对热轧带肋钢筋的化学成分、机械性能、冷弯性能等进行了详细的规定，以确保其质量稳定可靠。
其次，新标准对热轧带肋钢筋的规格和尺寸进行了明确的规定。
热轧带肋钢筋的直径、截面形状、肋形和肋距等都有严格的要求，以保证其在建筑结构中的使用性能。
同时，新标准还对热轧带肋钢筋的长度、弯曲度、弯曲角度等进行了规定，以确保其在施工过程中的加工和使用的便利性。
此外，新标准还对热轧带肋钢筋的允许偏差和质量进行了详细的规定。
热轧带肋钢筋在生产和使用过程中，可能会出现一定的偏差，新标准对这些偏差进行了严格的限制，以保证其在建筑工程中的稳定性和可靠性。
同时，新标准还对热轧带肋钢筋的质量进行了全面的要求，包括外观质量、表面缺陷、化学成分、机械性能等方面，以确保其质量达到国家标准的要求。
总的来说，新标准的发布将对热轧带肋钢筋的生产和使用产生积极的影响。
它为热轧带肋钢筋的生产和使用提供了明确的标准，有利于规范行业秩序，提高产品质量，保障建筑工程的安全性和可靠性。
同时，新标准的实施也将促进热轧带肋钢筋行业的发展，推动技术进步，提升企业竞争力，为建筑工程的发展提供更加可靠的保障。
综上所述，热轧带肋钢筋新标准的发布是一件值得欢迎的事情，它将为行业的发展和建筑工程的安全提供有力支持，相信在新标准的指导下，热轧带肋钢筋行业将迎来更加美好的发展前景。
热轧带肋钢筋标准

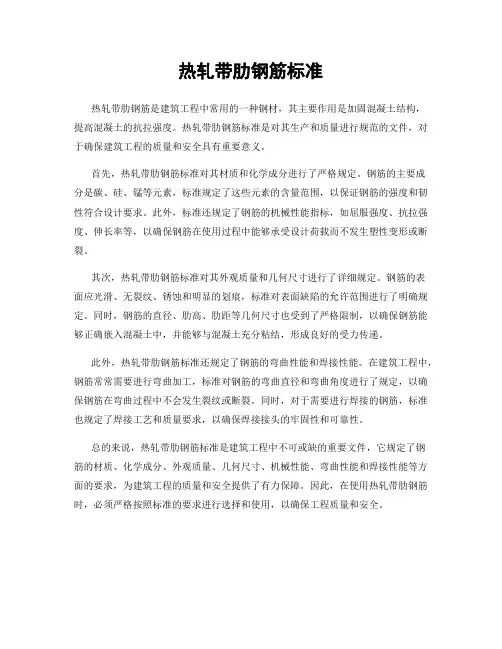

热轧带肋钢筋标准
热轧带肋钢筋是建筑工程中常用的一种钢材，其主要作用是加固混凝土结构，
提高混凝土的抗拉强度。
热轧带肋钢筋标准是对其生产和质量进行规范的文件，对于确保建筑工程的质量和安全具有重要意义。
首先，热轧带肋钢筋标准对其材质和化学成分进行了严格规定。
钢筋的主要成
分是碳、硅、锰等元素，标准规定了这些元素的含量范围，以保证钢筋的强度和韧性符合设计要求。
此外，标准还规定了钢筋的机械性能指标，如屈服强度、抗拉强度、伸长率等，以确保钢筋在使用过程中能够承受设计荷载而不发生塑性变形或断裂。
其次，热轧带肋钢筋标准对其外观质量和几何尺寸进行了详细规定。
钢筋的表
面应光滑、无裂纹、锈蚀和明显的划痕，标准对表面缺陷的允许范围进行了明确规定。
同时，钢筋的直径、肋高、肋距等几何尺寸也受到了严格限制，以确保钢筋能够正确嵌入混凝土中，并能够与混凝土充分粘结，形成良好的受力传递。
此外，热轧带肋钢筋标准还规定了钢筋的弯曲性能和焊接性能。
在建筑工程中，钢筋常常需要进行弯曲加工，标准对钢筋的弯曲直径和弯曲角度进行了规定，以确保钢筋在弯曲过程中不会发生裂纹或断裂。
同时，对于需要进行焊接的钢筋，标准也规定了焊接工艺和质量要求，以确保焊接接头的牢固性和可靠性。
总的来说，热轧带肋钢筋标准是建筑工程中不可或缺的重要文件，它规定了钢
筋的材质、化学成分、外观质量、几何尺寸、机械性能、弯曲性能和焊接性能等方面的要求，为建筑工程的质量和安全提供了有力保障。
因此，在使用热轧带肋钢筋时，必须严格按照标准的要求进行选择和使用，以确保工程质量和安全。
GB1499热轧带肋钢筋标准修订说明
GB1499.2《钢筋混凝土用热轧带肋钢筋》国家标准修订编制说明一．工作简况1．任务来源根据冶信标院[2010]87号文转发的国家标准制修定计划的要求，GB1499.2《钢筋混凝土用热轧带肋钢筋》列入国家标准修订计划。
标准修订的起草单位为：中冶集团建筑研究总院、冶金工业信息标准研究院等单位。
2．工作简要过程标准修订计划下达后，标准主要起草单位于2011年5月召开了标准修订启动会议，对标准的修订内容进行了讨论，提出了修改意见。
在进行了较充分的前期调研和资料收集、整理、分析的基础上，标准起草小组于2011年5月提出标准修订草案，于2011年5月27日召开了“标准修订启动会”.根据启动会的意见，对标准草案进行适当修改后，于2011年7月提出了“标准讨论稿”，于2011年8月在昆明召开标准讨论会。
二．标准修订的原则本标准此次修订非等效采用国际标准ISO6935-2：2005《钢筋混凝土用钢第2部分：带肋钢筋》的基本框架，并参考了其他国家同类标准的内容，同时充分考虑了我国高强钢筋生产和推广使用的时间，结合国家产业政策和节能减排要求，对原标准的内容作了相应的修改和调整。
修订和调整的主要内容有：●取消了HRB335牌号，增加了HRB600牌号，拟增加HRB300；●增加8.3.4横肋末端间隙的测量方法；●对重量允许偏差进行了适当加严，明确重量偏差不允许复验；●增加反向弯曲试验频率，要求抗震钢筋进行反向弯曲试验；●对钢筋型式检验进行明确规定。
三．标准修订内容的说明1．标准名称及适用范围本标准仍旧适用于热轧钢筋、控轧细晶粒钢筋, ,故本标准仍称“钢筋混凝土用热轧带肋钢筋”。
2钢筋的分类和牌号2.1 取消了HRB335钢筋本次取消这个级别主要因为：（1）根据《钢铁产业调整和振兴规划》“（六）调整钢材品种结构，提高产品质量”中关于：“修改相关设计规范，淘汰强度335MPa及以下热轧带肋钢筋，加快推广使用强度400MPa及以上钢筋，促进建筑钢材的升级换代。
GB1499.2钢筋混凝土用热轧带肋钢筋国家标准修订
GB1499.2《钢筋混凝土用热轧带肋钢筋》国家标准修订编制说明一．工作简况1．任务来源根据冶信标院[2010]87号文转发的国家标准制修定计划的要求，GB1499.2《钢筋混凝土用热轧带肋钢筋》列入国家标准修订计划。
标准修订的起草单位为：中冶集团建筑研究总院、冶金工业信息标准研究院等单位。
2．工作简要过程标准修订计划下达后，标准主要起草单位于2011年5月召开了标准修订启动会议，对标准的修订内容进行了讨论，提出了修改意见。
在进行了较充分的前期调研和资料收集、整理、分析的基础上，标准起草小组于2011年5月提出标准修订草案，于2011年5月27日召开了“标准修订启动会”.根据启动会的意见，对标准草案进行适当修改后，于2011年7月提出了“标准讨论稿”，于2011年8月在昆明召开标准讨论会。
二．标准修订的原则本标准此次修订非等效采用国际标准ISO6935-2：2005《钢筋混凝土用钢第2部分：带肋钢筋》的基本框架，并参考了其他国家同类标准的内容，同时充分考虑了我国高强钢筋生产和推广使用的时间，结合国家产业政策和节能减排要求，对原标准的内容作了相应的修改和调整。
修订和调整的主要内容有：●取消了HRB335牌号，增加了HRB600牌号，拟增加HRB300；●增加8.3.4横肋末端间隙的测量方法；●对重量允许偏差进行了适当加严，明确重量偏差不允许复验；●增加反向弯曲试验频率，要求抗震钢筋进行反向弯曲试验；●对钢筋型式检验进行明确规定。
三．标准修订内容的说明1．标准名称及适用范围本标准仍旧适用于热轧钢筋、控轧细晶粒钢筋, ,故本标准仍称“钢筋混凝土用热轧带肋钢筋”。
2 钢筋的分类和牌号2.1 取消了HRB335钢筋本次取消这个级别主要因为：（1）根据《钢铁产业调整和振兴规划》“（六）调整钢材品种结构，提高产品质量”中关于：“修改相关设计规范，淘汰强度335MPa及以下热轧带肋钢筋，加快推广使用强度400MPa及以上钢筋，促进建筑钢材的升级换代。
热轧带肋钢筋GBT 1499.2-2018与GBT 1499.2-2007对比分析
工程技术科技创新导报 Science and Technology Innovation Herald57DOI：10.16660/ki.1674-098X.2018.17.057热轧带肋钢筋GB/T 1499.2-2018与GB/T1499.2-2007对比分析①郭鹏(连云港市建设工程质量检测中心有限公司 江苏连云港 222000)摘 要：本文简要对比介绍了现行国家标准GB/T 1499.2-2007《钢筋混凝土用钢 第2部分 热轧带肋钢筋》和2018年11月1日即将实施的GB/T1499.2-2018的两个国家标准。
本次标准变动主要考虑到节约钢材，淘汰落后产品，提高钢筋使用性能，所以加严了部分产品参数技术要求，同时增加了部分参数技术要求。
本次标准改动比较大，本文从引用标准、技术要求、试验方法等方面进行了全面探讨，以供实验室和试验人员参考。
关键词：热轧带肋钢筋 标准 对比中图分类号：TB3 文献标识码：A 文章编号：1674-098X(2018)06(b)-0057-02①作者简介：郭鹏(1983—)，男，汉族，河南周口人，本科，工程师，研究方向：建筑材料检测。
热轧带肋钢筋广泛用于房屋、桥梁、道路等土建工程建设，钢筋的质量水平影响着建筑物的质量，关系着我们的国计民生。
此次钢筋标准自2007年的标准实施以来转变为非强制标准，标准内容变化较大，增加了新的检验参数和检验方法，相应地增加了新检验设备，原有设备可能无法满足检验要求，这些变化涉及到实验室能力资质重新确认。
作为一名检验人员，在新标准未实施之前，充分了解标准的变化，并对标准中增加和修改过的参数及时进行设备确认和人员确认，这对我们检验人员和检验机构都是非常重要的。
GB/T 1499.2-2018《钢筋混凝土用钢 第2部分：热轧带肋钢筋》非等效参考ISO 6935-2-2015《混凝土增强用钢.第2部分:带筋钢条》编制，本标准全部替代GB/T 1499.2-2007《钢筋混凝土用钢 第2部分：热轧带肋钢筋》。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术质量通知
达州钢铁集团公司技术质量部 DG/MS-3（技质）041－2008
抗震热轧带肋钢筋内控标准（修订）
为了确保我公司生产的抗震热轧带肋钢筋符合国标GB1499.2—2007之规定，满足市场需求，根据DG/QM-3（技质）022－2008《抗震热轧带肋钢筋内控标准（试行）》的实施情况，现将我公司生产抗震热轧带肋钢筋的内控标准作适当修订后颁发，请各相关单位严格执行。
1牌号和化学成分
1.1抗震热轧带肋钢筋的牌号、化学成分和碳当量(熔炼分析)都必须符合表1的规定。
根据需要，钢中还可加入V、Nb、Ti等元素。
表1
1.2碳当量Ceq(百分比)值可按下列公式计算：
Ceq（%）= C+Mn/6+(Cr+V+Mo)/5+(Cu+Ni)/15
1.3钢筋的成品化学成分允许偏差应符合GB/T222-2006的规定，碳当量Ceq的允许偏差为+0.03%。
2 抗震热轧带肋钢筋HRB335E和HRB400E实行分组组坯轧制，
批准：李元廷审核：冯忠模拟稿：程代贵
受控方式：以内网发放顺序控制
HRB335E-1和 HRB400E-1组轧制φ12～φ14mm，HRB335E-2和 HRB400E-2 组轧制φ12～φ25mm，HRB335E-3和HRB400E-3组轧制φ12～φ32mm，分组规定见表2和表3。
HRB500E不分组按炉组坯轧制。
表2
表
3
1）HRB335E-3和HRB400E-3碳当量须符合要求且碳含量不得低于0.20%，其中铌的含量不作为交货条件，不写入质保书。
HRB335E-2和HRB400E-2严格按照碳当量进行判定，且碳含量不得小于0.19%。
2）开新炉前三炉和新钢包第一炉不得冶炼HRB335E-3和HRB400E-3 。
六机六流连铸机中包第一炉每流的前1支和中间包浇注末期逐渐堵流，最后两流各1支，出钢温度大于1720℃、调质未达到要求、中包液面低于300mm、As高等符合成分要求的钢改判为HRB335-0或HRB400-1组。
3）钢中残余元素铬应不大于0.3%，镍应不大于0.05%，铜应不大于0.15%，钼应不大于0.05%，砷应不大于0.060%。
4）化学成份1样S、P不合格，查2样或割坯样合格的判为HRB335-0或 HRB400-1组；C、Mn、Si等其它成份查1样不合格，根据查2样的结果，
经炼钢检验站站长确认后判定为相关组级。
3 抗震热轧带肋钢筋需保证钢水纯净度要求。
4 抗震热轧带肋钢筋尺寸外形允许偏差
4.1 抗震热轧带肋钢筋采用150mm×150mm方坯，由全连轧棒材生产线轧制。
4.2 抗震热轧带肋钢筋用150mm×150mm方坯尺寸及允许偏差见表4。
表4
5 抗震热轧带肋钢筋内径控制尺寸及冷检样板尺寸等参数按照技术质量通知DG/QM-3（技质）04－2008《关于热轧圆钢、光圆钢筋、带肋钢筋负偏差钢材质量控制标准的通知》的规定执行。
重量偏差应符合GB1499.2—2007之规定。
6 轧制抗震热轧带肋钢筋时，为保证钢材的力学性能，单线及二切分轧制必须采用穿水冷却，确保3号飞剪剪切温度在900℃以下。
7 抗震热轧带肋钢筋的物理检测
7.1应对国家标准GB1499.2—2007规定的所有检测项目严格检测，在检测报告中写明检测数据及判定结果，并建立抗震热轧带肋钢筋物理检测数据台帐。
7.2 抗震热轧带肋钢筋的屈服强度R eL、抗拉强度R m、断后伸长率A、最大力总伸长率A gt、实测抗拉强度与实测屈服强度之比R°m/ R°eL、实测屈服强度与表5规定的屈服强度特征值之比R°eL/ R eL等力学性能特征值应符合表5的规定。
表5
8 试验方法及取样规则。
每批钢筋的检验项目，取样方法和试验方法应符合GB1499.2—2007之规定，批重超过60 t的部分，每增加40t（或不足40 t的余数），增加一个拉伸试验试样和一个弯曲试验试样。
9 抗震热轧带肋钢筋的标志和质量证明书。
抗震热轧带肋钢筋应在吊牌和质量证明书上明确标明抗震热轧带肋钢筋牌号和“符合国标抗震钢筋要求”字样。
10 抗震热轧带肋钢筋的堆放、标识及销售。
抗震热轧带肋钢筋应与普通热轧带肋钢筋分开堆放、标识，销售公司也应分开销售，严禁混堆混销。
11 本内控标准未尽事宜，应严格按照国家标准GB1499.2—2007执行。
12 本内控标准自二〇〇八年九月一日起施行，原达州钢铁集团公司技术质量部颁发的DG/QM-3（技质）022－2008《抗震热轧带肋钢筋内控标准（试行）》同时作废。
达州钢铁集团公司技术质量部
二〇〇八年八月十五日。
