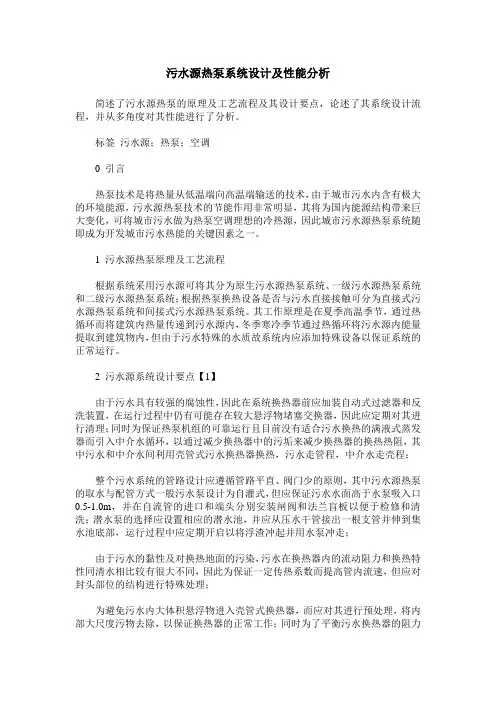

污水源热泵系统设计及性能分析
污水源热泵系统设计及性能分析简述了污水源热泵的原理及工艺流程及其设计要点，论述了其系统设计流程，并从多角度对其性能进行了分析。
标签污水源；热泵；空调0 引言热泵技术是将热量从低温端向高温端输送的技术，由于城市污水内含有极大的环境能源，污水源热泵技术的节能作用非常明显，其将为国内能源结构带来巨大变化，可将城市污水做为热泵空调理想的冷热源，因此城市污水源热泵系统随即成为开发城市污水热能的关键因素之一。
1 污水源热泵原理及工艺流程根据系统采用污水源可将其分为原生污水源热泵系统、一级污水源热泵系统和二级污水源热泵系统；根据热泵换热设备是否与污水直接接触可分为直接式污水源热泵系统和间接式污水源热泵系统。
其工作原理是在夏季高温季节，通过热循环而将建筑内热量传递到污水源内，冬季寒冷季节通过热循环将污水源内能量提取到建筑物内，但由于污水特殊的水质故系统内应添加特殊设备以保证系统的正常运行。
2 污水源系统设计要点【1】由于污水具有较强的腐蚀性，因此在系统换热器前应加装自动式过滤器和反洗装置，在运行过程中仍有可能存在较大悬浮物堵塞交换器，因此应定期对其进行清理；同时为保证热泵机组的可靠运行且目前没有适合污水换热的满液式蒸发器而引入中介水循环，以通过减少换热器中的污垢来减少换热器的换热热阻，其中污水和中介水间利用壳管式污水换热器换热，污水走管程，中介水走壳程；整个污水系统的管路设计应遵循管路平直、阀门少的原则，其中污水源热泵的取水与配管方式一般污水泵设计为自灌式，但应保证污水水面高于水泵吸入口0.5-1.0m，并在自流管的进口和端头分别安装闸阀和法兰盲板以便于检修和清洗；潜水泵的选择应设置相应的潜水池，并应从压水干管接出一根支管并伸到集水池底部，运行过程中应定期开启以将浮渣冲起并用水泵冲走；由于污水的黏性及对换热地面的污染，污水在换热器内的流动阻力和换热特性同清水相比较有很大不同，因此为保证一定传热系数而提高管内流速，但应对封头部位的结构进行特殊处理；为避免污水内大体积悬浮物进入壳管式换热器，而应对其进行预处理，将内部大尺度污物去除，以保证换热器的正常工作；同时为了平衡污水换热器的阻力可通过设置二级污水泵来保证良好运行。
污水源热泵方案范本(空调系统)
1、建设单位提供的某污水处理厂概况及采暖制冷拟采用污水源热泵作为冷热源的建设使用要求；2、建设单位提供的建筑面积及功能需求；3、设备厂家产品样本说明书；4、现行有关设计、施工规范。
5、《公共建筑节能设计标准》GB 50189-20056、《民用空调设计规范》GB 50019-20037、《水源热泵系统工程技术规范》GB 50366-20058、《城镇直埋供热管道工程技术规程》CJJ/T81-989、《埋地聚乙烯给水管道工程技术规程》CJJ101-2004第二节有关气象资料冬季空调室外计算温度:-23℃年平均温度：27℃夏季空气调节温度：31℃夏季空气调节日平均温度：29.0℃夏季空气调节室外计算湿球温度：27.5℃极端最低温度：-29.8℃冬季平均温度：-2.9℃最大冻土深度：143cm极端最高温度:35.3℃采暖天数：135天第三节工程设计原则污水源热泵采暖（制冷）系统工程是某污水处理厂的配套工程，要求采暖（制冷）系统设计与整体工程设计理念结合,与项目建设周期、土建工程进度要求同步进行，以尽快发挥其经济效益和社会效益。
工程方案中应明确的设计原则如下：1、充分利用某污水处理厂的污水源，合理利用污水源水量充足、水温较低、水质较差的特点，做到热能综合利用，达到最佳经济运行状态。
2、室内温度设计：办公楼为冬季≥18℃；生产车间≥5℃。
其他建筑按工作要求设计。
3、系统的冷热源设备按大连鸿源harmonious energy大功率水源热泵机组设计选用。
4、室内末端系统：采用风盘式空调系统，层高较高的车间采用高静压式风机盘管。
本工程设计方案遵循技术先进、投资省、效率高、经济实用、节省能源，无污染，运行管理简便的原则。
第四节低品味热源概况拟采用二沉池中的污水作为低品位热源，水温冬季在12度左右，水量充足，水质较差。
1、工程设计范围：污水源热泵供暖机房设备、工艺管道及电气控制设计、室内末端系统、室外管线系统等设计。
污水源热泵系统工程技术规范
污水源热泵系统工程技术规范(草拟稿)Technical code for sewage source air-conditioning system 起草单位：广西瑞宝利热能科技有限公司起草人：张昊目录1 总则 (2)2 术语 (3)3 工程勘察 (4)4 污水换热系统设计 (6)5 室内系统 (12)6、整体运转、调试与验收 (13)7、附录A 换热盘管外径及壁厚 (15)1 总则1.0.1 为使污水源热泵系统工程设计、施工及验收，做到技术先进、经济合理、安全适用，保证工程质量，制定本规范。
1.0.2 本规范适用于以污水源为低温热源，以污水为传热介质，采用蒸汽压缩热泵技术进行供热、空调或加热生活热水的系统工程的设计、施工及验收。
1.0.3 污水源热泵系统工程设计、施工及验收除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语2.0.1 污水源热泵系统sewage source heat pump system以污水源为低温热源，由污水换热系统、污水源热泵机组、建筑物内系统组成的供热空调系统。
2.0.2 污水源sewage source含有固体悬浮物的城市污水、江河湖水、海水等，统称污水源。
2.0.3 污水源热泵机组sewage source heat pump unit以污水或与污水进行热能交换的中介水为低温热源的热泵。
2.0.4 污水换热系统sewage heat transfer system与污水进行热交换的污水热能交换系统。
分为开式污水换热系统和闭式污水换热系统。
2.0.5 开式污水换热系统open-loop sewage heat transfer system污水在循环泵的驱动下，经处理后直接流经污水源热泵机组或通过中间换热器进行热交换的系统。
2.0.6 闭式污水换热系统closed-loop sewage heat transfer system将封闭的换热盘管按照特定的排列方法放入具有一定深度的污水体中，传热介质通过换热管管壁与污水进行热交换的系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某金融中心污水源热泵系统技术方案一、工程概况IFC**国际金融中心位于**市核心，**（原****街）与****交汇，有“地眼”之称，原址系满洲国财政部，建国后为**财经学院、**税务学院。
毗邻光大银行、人民银行、交通银行、省财政厅、网通大厦等，已形成金融街。
周围有文化广场、儿童公园、动植物园、牡丹园、杏花村等，具通透感。
占地面积3.6万平方米，规划总建筑面积28.5万平方米，主体设计高度约200米,为**最高建筑。
业态为5A级写字楼、五星级酒店、奢侈品专卖店、高级公寓。
项目总投资25亿元，预计2008年底完成历史建筑修复，2010年总体竣工。
写字楼——面向国内外银行、保险、信托、证券、基金等金融机构。
建筑面积80000㎡。
商业—— Park Mall(花园中的专卖店) 奢侈品专卖。
拟建成Park Mall，成为又一“香榭丽舍”。
地上3层，建筑面积32000㎡，地下1层，建筑面积8000㎡。
酒店——洲际酒店由国际顶级酒店集团管理。
建筑面积38000㎡，客房253间。
公寓——空中花园再现古巴比伦传说。
顶级公寓。
国内首创一户3梯（含1工作人员梯），360度观景。
户型建筑面积300-400平米本工程拟采用热泵系统，小区设置机房为建筑冬季供暖，夏季采暖，提供生活热水。
二、编制依据1、热泵系统技术参数及相关配置；2、《采暖通风与空气调节设计规范》GB50019——2003；3、《全国民用建筑工程设计技术措施·暖通空调·动力分册》4、《给水排水设计手册》第二册5、设计参数：表一：室内设计参数建筑名称温度（℃）相对湿度（%）温度（℃）相对湿度（%）写字楼18～20 ---- 26～28≤65%18～22 ---- 26～28≤65%洲际酒店20～24 ≥40% 24～26 ≤65%公寓18～22 ---- 26～28≤65%表二：室外空气计算参数：序号项目参数1 地名**2 台站位置北纬43°54′东经125°13′海拔（m）236.83 年平均温度（℃） 4.94 室外计算（干球）温度（℃）冬季采暖-23空调-26通风-16夏季通风27空调30.5空调日平均25.95 夏季空调室外计算湿球温度（℃）24.26 最热月平均温度（℃）23.07 室外计算相对湿度（%）最冷月月平均68最热月月平均788 最大冻土深度（cm）1699 设计计算用采暖期天数（天）150三、冷热负荷计算1、负荷计算公式1）、热负荷计算公式：供热量（W）=供暖面积（m2）×供暖热指标（W/m2）2）、冷负荷计算公式：供冷量（W）=供冷面积（m2）×供冷指标（W/m2）3）、热水负荷计算公式：参见《给水排水设计手册》第二册，中国建筑工业出版社2、热负荷冷负荷计算1）写字楼采暖负荷指标为50W/m2，制冷负荷指标为85W/m2，➢采暖总热负荷为：Q R = 80000×50 =4000kW➢制冷总负荷为：Q L = 80000×85 =6800kW2）商业中心采暖负荷指标为60W/m2，制冷负荷指标为100W/m2，➢采暖总热负荷为：Q R = 40000×60=2400kW➢制冷总负荷为：Q L = 40000×100=4000kW3）洲际酒店采暖负荷指标为55W/m2，制冷负荷指标为90W/m2，➢采暖总热负荷为：Q R = 38000×55 =1672kW➢制冷总负荷为：Q L = 38000×90=3420kW➢热水总负荷为：现有客房253套，热水小时变化系数6.84。
Q W = 6.84×253×200×1.163×50/24= 838.6kW4）高档公寓采暖负荷指标为50W/m2，制冷负荷指标为60W/m2，➢采暖总热负荷为：Q R = 127000×50 =6350kW➢制冷总负荷为：Q L = 127000×80 =7620kW➢热水总负荷为：现每户300平米，高档公寓区约360套，每套居住人口3.5人计。
热水小时变化系数2.86Q W = 2.86×360×3.5×150×1.163×50/24= 1309.68kW该工程总的设计负荷为Q R = 4000+ 2400 + 1672+ 838.6 + 6350 + 1309.68 = 16570.28 KwQ L = 6800+ 4000 + 3420+ 7620 = 21840 Kw四、冷热源系统方案1、能量提升系统依据上述计算热负荷为16570.28 Kw，冷负荷为24380Kw，考虑建筑功能性采用独立系统供暖制冷。
写字楼、商业中心提供空调，洲际酒店和高档公寓供空调供生活热水。
冬季采暖45度供水40度回水，夏季制冷7度供水，12度回水。
生活热水供水温度45度。
根据负荷计算负荷，考虑建筑的夏季制冷同时使用系数，主机设备配置建下表：系统主设备匹配建筑功能主机型号数量制热量制热功率制冷量制冷功率台kW kW kW kW 写字楼YSSR2000A\2 3 2244 511.2 2008 380 商业中心YSSR2000A\2 2 2244 511.2 2008 380 洲际酒店YSSR1700A\2 2 1880 437 1690 319 高档公寓YSSR2000A\2 4 2244 511.2 2008 3802、能量采集系统能量采集采用城市污水处理厂提供污水源为冷热源，冬季采集来自污水的大量低品位热能，给室内取暖；夏季热泵机组运行，将室内的余热排放到污水中。
它有以下的特点环保效益显著：污水源热泵是利用污水作为冷热源进行能量转换的供暖空调系统，相对传统采暖制冷方式，供热同时省去燃煤、燃气、燃油等锅炉设备，没有燃烧过程，避免了排烟污染；供冷时省去冷却腿，避免了冷凝废热引起的城市热岛效应及霉菌污染，不产生任何废渣、废水、废气和污染高效节能：冬季污水的温度要比环境气温高的多，热泵的蒸发温度提高，能效比也提高。
夏季污水温度比环境气温要低，冷却效果要远好于冷却塔，机组效率体高。
行稳定可靠：污水的温度一年四季相对稳定，就**污水处理厂的污水而言，温度约为16度-19度，温度波动范围小，热泵系统运行稳定、可靠。
工作流程：1污水蓄水池2污水泵 3污水连续处理器 4污水专用换热器9末端回水8末端供水 7热泵机组 6水泵 5中介水该工程根据负荷计算提取12度温差，每小时需要1000立方水。
3、能量释放系统末端采用风机盘管+新风系统，可根据甲方能够要求调整。
4、系统水处理及系统定压补水⑴、水处理：采用全自动软水器。
⑵、定压补水：采用全自动补水定压装置。
设软水箱、补水泵、定压罐等设备组成气压罐闭式定压补水系统，设压力传感器测得系统压力并与设定值比较低点启动补水泵、高点停泵，同时将压力信号送至定压罐上的电动阀及安全阀使其在不同的设定压力下开启，保证系统安全稳定运行。
5、系统节能控制⑴、主机为微电脑全自动控制，具备自动调节功能，根据设定参数进行能级调节，在满足冷热负荷的同时最大限度节能；⑵、主机与水泵连锁，主机开启，相对应的泵依次启动运行，如主机关闭则关闭相应的泵也依次关闭；⑶、本系统由主机自带PLC进行群组控制，各主机按累计运行时间优先启停；⑷、主机设RS485通讯接口，可与外界远程通讯传输数据。
6、机房设备清单表四：机房设备表序号设备名称设备型号数量设备参数（单台）功率（kW）备注系统一（写字楼）S-1 地能热泵YSSR-2000A/4 3 制热量2244Kw制冷量2008Kw511.2380.0S-2 末端循环泵KDL200/320-45/4 3 流量320m3/h扬程32m45S-3 补水泵KDL40/185-3/2 2 流量5.9m 3/h扬程44m3.0S-4 定压罐DN1600 1S-5 集水器DN600 1S-6 分水器DN600 1系统二（金融中心）S-1 地能热泵YSSR-2000A/4 2 制热量2244Kw制冷量2008 Kw511.2380.0S-2 末端循环泵KDL200/320-45/4 2 流量320m3/h扬程32m45S-3补水泵KDL40/185-3/2 2 流量5.9m 3/h扬程44m3.0S-4 定压罐DN1200 1 S-8 S-5 集水器DN600 1 S-9 S-6 分水器DN600 1 S-10系统三（洲际酒店）序号设备名称设备型号数量（单台）（kW）备注S-9 定压罐DN1600 1S-10集水器DN750 1S-11 分水器DN750 1四个系统的公用设备G-1 软化水处理器FD-600A 1G-2 软化水箱4000x4500x2500 1G-3 污水专用换热器 1G-4 污水泵SP-6 4 流量230m3/h扬程24m30G-5 连续除污装置 1G-6 蓄水池 1G-7 控制柜①机房设备总功率：6148.8kW；②机房位置及土建要求：机房占地面积小，无需其他辅助建筑，机房布置灵活。
③供暖要求：机房无需供暖设施。
④给水：机房需流量为20m3/h的自来水；设置排水沟，需DN100排水管。
