柔性接口机制排水铸铁管安装工艺
柔性接口离心铸铁排水管安装工法
近年来，在建筑工程中柔性接口离心铸铁排水管已被广泛应用，建设部、国家经贸委、质量技术监督局、建材局联合下发的建住房，在城镇新建住宅中，推广应用符合《排水用柔性接口铸铁管及管件》标准的柔性接口机制铸铁排水管”。
且该项目已列为建设部科技成果推广转化指南项目之一。
一、工法特点：1、寿命长。
使用寿命在100年以上。
2、柔性接口。
①具有优良的抗震性能；②采用法兰压盖和橡胶圈或者内衬橡胶圈和不锈钢卡箍柔性连接密封性好，允许在15°范围内摆动而不渗漏。
3、质地好。
采用金属型离心铸造，铸铁管壁厚均匀、组织致密、表面光滑、无砂眼、夹渣等铸造缺陷。
4、噪音低。
它是无可替代的最安静的管道，可创造最舒适的生活环境。
5、防火性能好为人们普遍公认。
6、强度高。
耐冲击、耐锈蚀、不老化。
7、维修方便、即装即拆。
二、适用范围1、柔性接口离心铸铁排水管适用于建筑排水、排污、土木工程、道路排水、工业废水处理、农业灌溉管道。
2、能适应于较大的管道轴向伸缩位移和横向挠度变形。
3、适应于地震烈度在9度以下的地区。
三、工艺原理在确保管材、管件产品质量的同时，提高施工人员的操作水平，并针对柔性铸铁排水管A型（承插口，法兰压盖连接）及W型（平口，不锈钢卡箍连接）的不同特殊安装工艺，确保各施工工序的正确操作，以充分发挥柔性铸铁排水管的特殊安装工艺，确保各施工工序的正确操作，以充分发挥柔性铸铁排水管的特殊优势。
四、工艺流程与操作要点1、工艺流程熟悉设计图纸→管材管件检验→清理贮藏运输到施工现场→管道敷设（下料、连接）→管卡固定→灌水试验、通球试验→补刷油漆。
施工步骤：⑴预留孔洞；⑵按照图纸规格尺寸，并结合现场实际情况，准确下实；⑶由外向内安装排水横干管；⑷由下而上安装排水主立管，准确预留支管三通位置，并由管卡将管道固定；⑸由上而下安装分层分支管，横向支管每处接口均应设吊架。
⑹做灌水通球试验；⑺补刷油漆。
2、施工准备⑴进场必须携带产品合格证及检验报告，检查管材和管件的外观质量，管材及管件口必须平整、克砂眼、无毛刺、无夹渣等缺陷，法兰压盖和橡胶圈连接处（A型）及不锈钢卡箍与橡胶圈连接处（W型）必须严密、表面光滑。
机制柔性排水铸铁管安装
机制柔性排水铸铁管安装1.准备工作在开始安装工作之前，需要对施工现场进行评估，确定施工方案和施工图纸。
然后，准备好所需材料和设备，如排水铸铁管、接口件、橡胶垫片、螺栓、沟槽挖掘机等。
2.挖掘沟槽根据施工图纸要求，在地面上挖掘出一条合适宽度和深度的沟槽，确保能够容纳排水铸铁管和接口件。
挖掘过程中需要注意保持沟槽的平直和坡度，以便实现排水的畅通。
3.安装初步对接工作先将排水铸铁管和接口件进行初步对接，检查其连接是否紧密。
如果有需要，可以在接口处添加橡胶垫片或密封胶，以提高密封性。
4.安装支承件在沟槽底部安装排水铸铁管的支承件，支撑管道的重量，保持其水平和坡度。
支承件的选择和安装要符合相关标准和规定，确保安全可靠。
5.进一步对接和连接将排水铸铁管和接口件进一步对接，确保连接牢固。
对于较长的管道，可以使用螺栓和螺母进行固定，以防止因地震或地质变动而导致的移位。
6.填充填土在安装完排水铸铁管后，使用合适的填土材料将沟槽填满。
在填土过程中，需要注意控制填土的厚度和压实度，避免给管道施加过大的外力。
7.进一步检查和测试在安装完毕后，需要对排水铸铁管进行进一步检查和测试，确保其安装质量和功能正常。
可以通过压力测试、漏水检测等方法来验证。
8.清理和修复最后，清除施工现场的杂物和垃圾，修复和恢复施工中可能造成的地面损坏和影响。
总的来说，机制柔性排水铸铁管的安装主要包括挖掘沟槽、对接连接、安装支承件、填充填土、检查测试以及清理修复等步骤。
安装时需要严格按照规范和要求进行操作，以确保排水系统的正常运行和使用。
柔性接口排水铸铁管安装工艺
一、柔性接口排水铸铁管安装工艺1.适用范围适用于室内柔性接口排水铸铁管安装。
铸铁管按接口形式包括卡箍式接口（W 型接口、W1 型接口）、机械式接口（A 型接口、B 型接口）2.大样图：3.规格表4 工艺要求：（1）柔性接口排水铸铁管的接口不得设置在楼板，屋面板或池壁、墙体等结构层内。
（2）排水横管坡度应符合设计要求，严禁出现无坡，倒坡现象。
（3）卡箍式接口排水铸铁管的支吊架管卡或吊卡不应设置在卡箍部位。
（4）法兰承插式排水铸铁管接口橡胶密封圈，在安装套入时，应注意其方向性。
（5）柔性接口排水铸铁管立管底部与排出管端部的连接，应采用两个45度弯头，并在立管底部调设置支墩或支架等固定措施。
卡箍式排水铸铁管立管底部转弯处也可采用鸭脚支撑弯头，并设置支墩或支架等固定措施。
（6）建筑排水柔性铸铁管安装，应按规范合理设置支吊架。
5.采购要求及注意事项：（1）同一建筑工程排水系统的排水铸铁管直管、管件及卡箍、法兰压盖、橡胶密封圈等接口零部件应同一品牌，以确保管道的严密性。
（2）柔性接口排水铸铁管直管和管件的内外表面在出厂前应涂覆防腐材料（如树脂漆、防锈漆、沥青漆等），涂层应均匀并粘结牢固。
（3）卡箍式柔性接口铸铁管的卡箍材质应为不锈钢，其厚度和胶圈质量应符合要求。
二、成品保护措施1.适用范围现场设备、管线等成品、半成品保护。
2.大样图3.注意事项（1）项目应重视成品保护工作，制定成品保护方案。
（2）结合项目情况，合理采用成品保护方式，对设备、管线、成品、半成品进行保护，避免污染、损坏。
（3）合理安排施工工序，减少工序的交叉作业。
工序之间做好交接工作，并做好记录。
三、压力开关1. 使用范围适用于管道上压力开关的安装。
2. 大样图3.工艺核心要义叙述压力开关建议安装在弯头后方，水流稳定处，距离不小于300mm。
四、水池液位计1. 适用范围适用于水池液位计的安装及刻度制作。
2. 大样图3.工艺核心要义叙述（1）液位计玻璃管顶部需安装小旋塞阀；（2）在墙上标记刻度，自己制作各水位线刻度。
A型柔性法兰连接排水铸铁管施工工艺要点
本工程的^★★系统的★★★水管采用A型柔性接口铸铁排水管，承插式柔性接口法兰连接。
排水铸铁管具有强度高、耐热、耐冷、防火、隔音好等优点，长期应用的实践证明，排水铸铁管可用于各种工业和民用，高、低层的建筑物内部排放生活污水、雨水系统。
柔性接口排水铸铁管能适应高层建筑在风荷载、地震等作用下的水平位移。
本工程根据设计要求，排水铸铁管采用A型柔性接口铸铁排水管，铸铁管的规格尺寸根据下图及下表确定。
1）施工顺序的安排排水管道系统的安装本着先干管后支管，先立管后水平管，由低到高，由里到外的原则进行。
铸铁排水管施工工艺流程：1—'安装准备H［预制加工排水管支、吊架安装!排水干管安装排水立管安装排水支管安装排水配件安装通球试验—哺灌水试验管道保温tt-』u~』（2）施工准备施工前技术人员要根据施工图纸并结合现场的实际情况绘制出施工草图，主要根据设计的层高及各层地面做法厚度，管道的坐标、标高、坡度和坡向，管道甩口位置，管道直径，以及支吊架设置的位置等来绘制施工草图。
根据施工草图提出该系统的材料计划、机具设备需求计划、劳动力计划，并向施工人员进行技术交底。
要使施工人员明白施工任务、工期要求、质量要求、安全防护措施及具体的操作方法。
施工前对施工人员进行柔性排水铸铁管安装方面的技术培训，掌握操作要点，经培训并考核合格后方可上岗作业。
施工机具设备包括砂轮机、台钻、电锤、套丝机、电焊机、扳手、线坠、水平尺、钢卷尺等。
排水系统所需主材有A型无承口排水铸铁管、管件，清扫口、检查口、地漏，主材要求管材、管件壁厚均匀，造型规矩，不得有粘砂、毛刺、砂眼、裂纹等缺陷。
管材和管件内外表面应涂防腐涂料，涂料必须符合管道工程对内外介质的抗腐蚀要求和防火要求。
内壁可采用环氧煤沥青涂料，厚度不小于120um；外壁可采用红丹类防腐涂料，厚度不小于60um。
地上管道外壁采用铁红色，埋地管道外壁采用青灰色。
排水系统所需辅料主要有灰口铸铁压兰、螺栓螺母、橡胶密封圈、油麻、水泥、防水油膏、防锈漆、调和漆、银粉漆、型钢、圆钢等。
柔性接口排水铸铁管不锈钢卡箍连接安装施工工法
柔性接口排水铸铁管不锈钢卡箍连接安装施工工法柔性接口排水铸铁管不锈钢卡箍连接安装施工工法一、前言柔性接口排水铸铁管不锈钢卡箍连接安装施工工法是一种用于排水管道安装的工程施工方法。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点柔性接口排水铸铁管不锈钢卡箍连接安装施工工法的特点如下：1. 排水管道采用柔性接口设计，可以适应管道的伸缩和变形；2. 使用不锈钢卡箍连接，具有较高的耐腐蚀性和耐久性；3. 安装施工工艺简单，施工速度快；4. 施工过程中不需要焊接，降低了施工风险和人员的安全隐患；5. 施工工法成本相对较低，经济实用。
三、适应范围柔性接口排水铸铁管不锈钢卡箍连接安装施工工法适用于以下场景：1. 建筑物、工业设施以及城市基础设施的排水管道安装；2. 不适用于高压管道以及高温介质的排水管道。
四、工艺原理柔性接口排水铸铁管不锈钢卡箍连接安装施工工法的工艺原理是通过不锈钢卡箍将排水铸铁管段进行连接，形成一条连续的排水管道。
该工法采取的技术措施包括：1. 选择合适尺寸的不锈钢卡箍，确保与排水铸铁管的连接牢固；2. 使用专用工具和设备，确保施工的准确性和质量；3. 施工过程中按照标准操作规程进行，确保施工工艺的合理性。
五、施工工艺柔性接口排水铸铁管不锈钢卡箍连接安装施工工艺的具体步骤如下：1. 根据设计要求，准确确定排水管道的位置和走向；2. 进行现场测量和标记，确定每个管段的长度和位置；3. 清理管道环境，确保施工过程中的卫生和安全；4. 安装不锈钢卡箍，确保连接牢固；5. 连接排水铸铁管段，保证管道的连续性；6. 进行施工质量检查，确保施工质量符合设计要求。
六、劳动组织柔性接口排水铸铁管不锈钢卡箍连接安装施工工法的劳动组织主要包括：1. 施工队伍组织，确保施工人员的数量和质量；2. 施工管理人员的组织和指挥，确保施工过程的顺利进行；3. 安全监督人员的组织和监测，确保施工现场的安全。

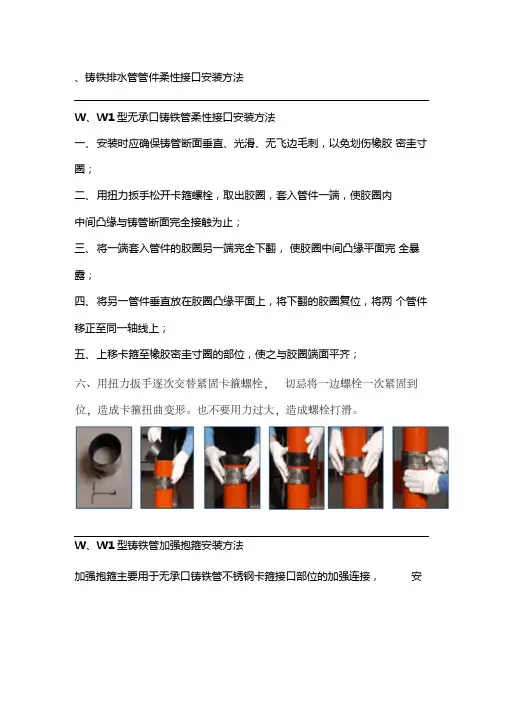

柔性铸铁管接口安装方法
、铸铁排水管管件柔性接口安装方法
W、W1型无承口铸铁管柔性接口安装方法
一、安装时应确保铸管断面垂直、光滑、无飞边毛刺，以免划伤橡胶密圭寸圈；
二、用扭力扳手松开卡箍螺栓，取出胶圈，套入管件一端，使胶圈内
中间凸缘与铸管断面完全接触为止；
三、将一端套入管件的胶圈另一端完全下翻，使胶圈中间凸缘平面完全暴露；
四、将另一管件垂直放在胶圈凸缘平面上，将下翻的胶圈复位，将两个管件移正至同一轴线上；
五、上移卡箍至橡胶密圭寸圈的部位，使之与胶圈端面平齐；
W、W1型铸铁管加强抱箍安装方法
加强抱箍主要用于无承口铸铁管不锈钢卡箍接口部位的加强连接，安
装方法如图所示
A型铸铁管柔性接口安装方法
一、在插口上面画好安装线，承插口端部间隙取5~10mm安装线所在平面应与管轴线垂直。
二、在插口端先套入法兰压盖，再套入密封胶圈，胶圈边缘与安装线对齐。
三、将插口端插入承口内，为保持胶圈在承口内深度相同，在推进过程中尽量使插入管与承口管保持在一条轴线上。
四、紧固螺栓应确保胶圈均匀受力，不得一次紧固到位，要逐个逐次均匀紧
固，直至将胶圈均匀压紧。
B型铸铁管柔性接口安装方法
一、在插口上面画好安装线，承插口端部间隙取5~10mm安装线所在平面应与管轴线垂直。
二、在插口端先套入法兰压盖，再套入密封胶圈，胶圈边缘与安装线对齐三、将插口端插入承口内，为保持胶圈在承口内深度相同，在推进过程中尽量使插入管与承口管保持在一条轴线上。
四、紧固螺栓应确保胶圈均匀受力，不得一次紧固到位，要逐个逐次均匀紧固，直至将胶圈均匀压紧。
柔性接口铸铁管施工方案
柔性接口铸铁管施工方案引言柔性接口铸铁管是一种常用于城市供水和排水系统中的管道材料。
本文将介绍柔性接口铸铁管的施工方案，包括材料准备、施工流程、质量控制等内容。
材料准备1.柔性接口铸铁管：根据设计要求和实际工程情况选择合适规格的柔性接口铸铁管。
2.配件：包括接口、法兰、橡胶密封圈等。
3.工具：如水平仪、螺丝刀、扳手等。
4.技术资料：收集柔性接口铸铁管的相关技术资料，了解其特性和施工要求。
施工流程1.施工前准备：确认施工区域，清理施工区域内的障碍物和杂物。
根据设计要求标出铸铁管的走向和施工点位。
2.安装接口：根据设计要求，选择合适的接口和配件。
使用橡胶密封圈确保接口密封。
根据实际情况，可以采用推力、螺栓、焊接等方式安装接口。
3.连接铸铁管：将铸铁管安装在接口上，确保管道与接口的垂直度和水平度。
使用法兰和螺栓固定铸铁管与接口的连接。
4.质量控制：检查施工质量，包括接口的密封性、管道连接的稳定性等。
使用水平仪等工具检测铸铁管的水平度和垂直度。
5.脱模和清理：等待施工材料干燥，进行脱模操作。
清理施工现场，确保铸铁管的表面清洁。
质量控制1.检测接口的密封性：使用水压试验仪或压力表对接口进行测试，确保接口具有良好的密封性。
2.检测管道连接的稳定性：使用扳手或其他工具检查管道连接处是否紧固可靠。
3.检测铸铁管的垂直度和水平度：使用水平仪等工具进行检测，保证铸铁管的安装符合设计要求。
4.检测铸铁管表面的清洁度：在施工完成后，对铸铁管的表面进行清洁，确保无杂物和污染物。
安全措施1.使用个人防护装备：施工人员应佩戴安全帽、防护眼镜、手套等个人防护装备，确保施工安全。
2.安全培训：施工人员应接受相关的安全培训，了解施工过程中的安全注意事项和应急措施。
3.施工现场标识：在施工现场设置安全警示标志，提醒周围人员注意施工作业。
4.施工现场管理：施工现场应保持整洁，清理施工区域内的危险物品和杂物，确保施工安全。
结论通过本文对柔性接口铸铁管施工方案的介绍，我们可以了解到柔性接口铸铁管的施工过程和要点。
机制柔性铸铁管施工方案
机制柔性铸铁管施工方案1. 引言机制柔性铸铁管是一种新型管道材料，具有优越的耐腐蚀性、耐磨性和柔性等特点，在市政工程、石油化工等领域得到了广泛应用。
本文将介绍机制柔性铸铁管的施工方案，包括施工准备、施工工艺、施工注意事项等内容。
2. 施工准备在进行机制柔性铸铁管的施工前，需要进行如下准备工作：•设计方案确认：确认施工的机制柔性铸铁管的设计方案，包括管道的走向、管径及厚度等参数。
•材料准备：采购机制柔性铸铁管及相关配件，保证材料的质量和数量充足。
•人力和设备准备：组织合适的施工人员和具备施工经验的设备，以保证施工工作的顺利进行。
•施工场地准备：清理施工区域，确保施工场地平整、整洁。
3. 施工工艺机制柔性铸铁管的施工工艺主要包括以下几个步骤：3.1 排浆在施工前需要进行排浆工作，即将管道内部的污物和淤泥清理干净，保证管道的畅通。
这可以通过使用高压水进行冲洗，或者使用专用工具进行抛光和清洁来完成。
3.2 安装•管道连接：将机制柔性铸铁管的两端连接处涂抹适当的胶水，并将其连接起来。
连接时要注意管道的位置和方向，确保连接牢固。
•配件安装：根据设计方案的要求，安装机制柔性铸铁管的配件，包括法兰、弯头、三通等。
3.3 固定在安装完机制柔性铸铁管后，需要通过固定来保证管道的稳定性。
可以使用支架、托架、吊架等固定装置进行固定，确保管道不会晃动或移位。
在施工完成后，需要进行管道的测试。
可以通过压力测试和泄漏测试等手段来验证管道的完整性和可靠性。
4. 施工注意事项在机制柔性铸铁管的施工过程中，需要注意以下几点：•安全第一：施工人员必须严格遵守安全操作规程，佩戴好安全防护装备，确保施工过程中的安全。
•施工质量控制：实施严格的施工质量控制，对每一道工序都要进行检查和验收，以确保管道施工的质量和可靠性。
•环境保护：在施工过程中要注意环境保护，避免污水和废弃物的直接排放，将其妥善处理。
•施工记录：及时记录各个施工步骤和参数，以备后续的检查和维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柔性接口机制排水铸铁管安装工艺
1、安装准备：
根据设计图纸及技术交底，检查核对预留孔洞尺寸是否正确，将管道坐标，标高位置画线定位。
高空作业应预先搭设脚手架。
2、管道预制：
根据画线定位尺寸绘制管件组合图，按照图纸尺寸切割管材，配制管件，进行预制组装。
3、干管安装
（1）安装托、吊架要先搭设脚手架，将托架或吊卡按设计要求坡度安装好，量准吊杆尺寸，将预制好的管道托、吊架固定。
吊钩式卡箍应固定在承重结构上，固定件间距不大于2m。
（2）根据室内地平线、坐标位置及轴线找好立管预留口位置及各层卫生洁具的排水预留管口尺寸，接至规定高度，将预留管口做好临时封堵。
（3）干管安装应防止倒坡及坡度不当。
（4）室内排水的水平管道与水平管道、水平管道与立管连接采用45°三通或45°四通和90°斜通或90°斜四通。
立管与排出管端部的连接采用双45°弯头或曲率半径不小于四倍管径的90°弯头。
（5）通向室外排水管下反时，上部反弯处采用三通加清扫口，下部反弯处采用双45°弯头。
（6）横干管直线管段设置清扫口时与墙面距离不得小于400㎜。
当空间尺寸不够时应延长管段至墙另一侧。
4、立管安装
（1）楼层高度≤4 m，立管安装1个固定支架，楼层高度＞4m 时均匀安装两个，立管底部的弯管处应采取固定措施。
支架采用槽钢制作。
（2）立检口设置按设计要求，如各层卫生间有吊顶。
应每层设置立检口，以便做灌水试验，立检口设置高度为距地面1000 mm。
（3）立管安装完毕后，配合土建用不低于楼板强度等级的混凝土将洞灌满堵实，并拆除临时支架。
（4）出屋面透气管宜采用灰口刚性连接，透气帽高度从屋顶面层算起至透气帽下端，上人屋面为2000mm，不上人屋面为700mm。
5、支管安装
（1）根据卫生间甩口尺寸分段预先组装，安装好支管吊架后，将支管吊装。
（2）在连续2个及2个以上大便器或3个及3个以上卫生器具的排水横支管上应设置清扫口，有吊顶的卫生间应将清扫口设在上一层楼板面上。
（3）地漏安装高度应考虑精装修地面高度，篦子顶面低于地面5mm。
